14.3欧姆定律 练习-2022-2023学年九年级物理苏科版上册
一、单选题
1．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，
（忽略温度对灯丝电阻的影响）下列说法中正确的是（ ）
A．电流表和电压表的示数都逐渐变大
B．电压表和电流表的示数的比值不变
C．通过滑动变阻器的电流变小，但两端的电压不变
D．通过小灯泡的电流及其两端的电压都变小.
2．如图所示的是一个定值电阻和一个小灯泡的I-U图象，下列说法中正确的是
（ ）
A．甲为定值电阻
B．乙的电阻为5Ω
C．若把甲和乙并联，当电源电压为2V时，电路中的总电流为0.6A
D．若把甲和乙串联，当电路中的电流为0.4A时，电路中的总电阻为12.5Ω
3．下列关于电学基础知识的说法，正确的是（ ）
A．摩擦起电的实质是正电荷发生了转移
B．电路中有持续电流的条件是电路中有电源且电路闭合
C．只要电子在运动，电路中就一定有电流
D．导体两端的电压跟导体中的电流成正比
4．关于欧姆定律的公式 ，下列说法正确的是（ ）
试卷第1页，共3页XA．导体中通过的电流越大，则电阻越小
B．通过导体的电流越大，则加在导体两端的电压就越大
C．导体的电阻与它两端的电压成正比，与通过它的电流成反比
D．通过导体的电流与它两端的电压成正比，与它的电阻成反比

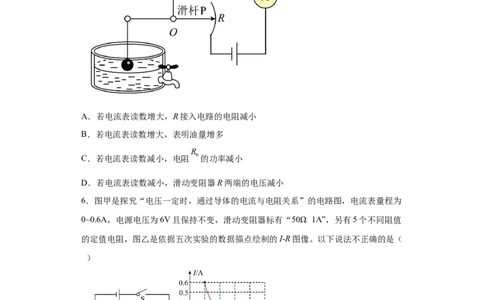

5．如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R
的滑片，下列关于该装置的说法错误的是（ ）
A．若电流表读数增大，R接入电路的电阻减小
B．若电流表读数增大，表明油量增多
C．若电流表读数减小，电阻 的功率减小
D．若电流表读数减小，滑动变阻器R两端的电压减小
6．图甲是探究“电压一定时，通过导体的电流与电阻关系”的电路图，电流表量程为
0~0.6A，电源电压为6V且保持不变，滑动变阻器标有“50Ω 1A”，另有5个不同阻值
的定值电阻，图乙是依据五次实验的数据描点绘制的I-R图像。以下说法不正确的是（
）
A．本次实验控制了定值电阻两端电压为3V不变
B．当R由10Ω换为15Ω时，需将滑动变阻器接入电路的阻值调得更大
C．分析图像可得结论：电压一定时，电流与电阻成反比
D．若要探究在其他电压值下的规律，那么可以探究的电压值范围是2~4V
试卷第2页，共3页X7．在“探究通过导体的电流与电压的关系”实验中，某同学利用实验数据在坐标纸上
画出四张 关系图线。其中作图正确的是（ ）
A． B．
C． D．

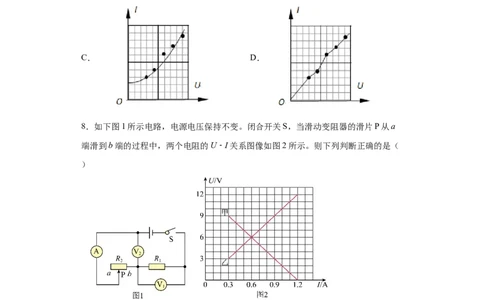

8．如下图1所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从a
端滑到b端的过程中，两个电阻的U﹣I关系图像如图2所示。则下列判断正确的是（
）
A．图线甲是电阻R 的“U﹣I”关系图像 B．电源电压为9V
1
C．R 的阻值为20Ω D．滑动变阻器R 的最大阻值为30Ω
1 2
9．关于电流、电压、电阻的描述中不正确的是（ ）
A．电荷移动就一定能形成电流
B．电压是电流产生的原因
C．常用电阻来定量的描述导体对电流阻碍作用的大小
D．电流和电压、电阻都有关系
10．在探究“通过导体中的电流与电阻之间关系”的实验中，实验器材：电源
试卷第3页，共3页X（4.5V）、电流表（量程0～0.6A）、电压表、三个定值电阻（5Ω、10Ω、20Ω），滑
动变阻器标有“30Ω 1A”字样。如图所示，则探究过程中定值电阻两端电压设定值的
合理范围是（ ）
A．1.2～2.0V B．1.8～2.4V
C．1.2～3.0V D．1.8～3.0V

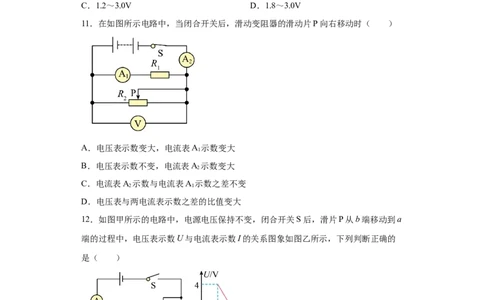

11．在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）
A．电压表示数变大，电流表A 示数变大
1
B．电压表示数不变，电流表A 示数变大
2
C．电流表A 示数与电流表A 示数之差不变
2 1
D．电压表与两电流表示数之差的比值变大
12．如图甲所示的电路中，电源电压保持不变，闭合开关S后，滑片P从b端移动到a
端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示，下列判断正确的
是（ ）
A．R 的阻值为15Ω B．滑片在a端时，电压表示数为4V
1
C．电源电压为6V D．R 电功率的最小值为3.6W
1
13．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻
R，得到如图乙所示的图像。以下有关叙述正确的是（ ）
x
试卷第4页，共3页XA．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5V不变
C．将R 从5Ω换成10Ω后，应将滑片P向左移
x
D．将R 从5Ω换成10Ω后，应将滑片P向右移
x
14．由欧姆定律I= 变形可得R= ，以下说法正确的是（ ）
A．导体的电阻跟它两端的电压成正比
B．导体的电阻跟通过它的电流成反比
C．导体的电阻跟它两端的电压和通过它的电流无关
D．导体的电阻由它两端的电压和通过它的电流的比值决定
15．电源电压恒定且未知，利用阻值已知的电阻R 和一只电表，几个同学分别设计了
0
如图所示的四种电路来测未知电阻R 的阻值，其中方法可行的有几种（ ）
x
A．1种 B．2种 C．3种 D．4种
16．在进行“探究串联电路电压特点”实验时，某同学设计的电路如图所示。对于实
验过程中出现的现象及分析正确的是（ ）
A．如果只有灯泡L 断路，则开关闭合后电压表示数为零
1
试卷第5页，共3页XB．如果只有灯泡L 断路，则开关闭合后电压表示数为零
2
C．开关闭合后，如果灯泡L 不亮、L 亮，一定是灯泡L 断路
2 1 2
D．开关闭合后，如果电压表示数为电源电压，一定是灯泡L 短路
2
17．如图所示为某压力传感器的原理图，R 为定值电阻，滑动变阻器R 的滑片P通过
1 2
AB间可以伸缩的导线与电路相连，导线位于弹簧内部，当闭合开关S，压力F增大时，
下列说法正确的是（ ）
A．电压表V 的示数变大
1
B．电压表V 的示数变小
2
C．电压表V 的示数与电流表A的示数比值变大
2
D．电压表V 的示数与电流表A的示数比值变小
1

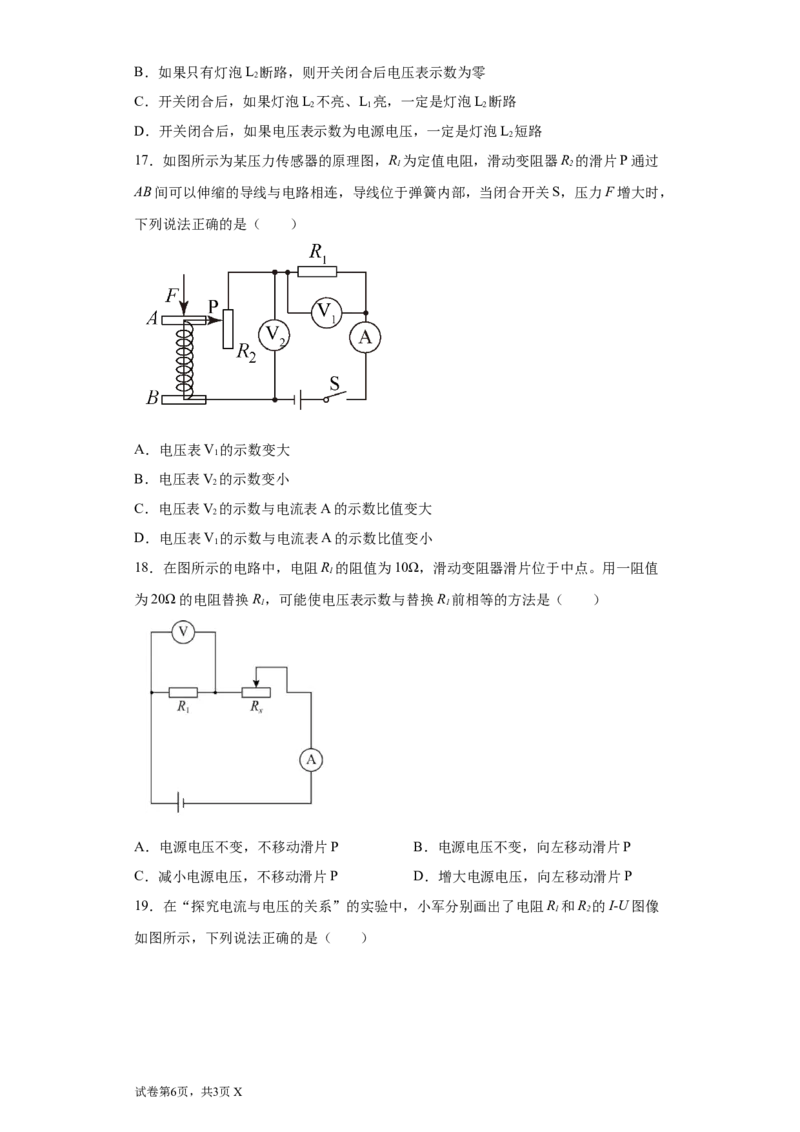

18．在图所示的电路中，电阻R 的阻值为10Ω，滑动变阻器滑片位于中点。用一阻值
1
为20Ω的电阻替换R，可能使电压表示数与替换R 前相等的方法是（ ）
1 1
A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片P
C．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P
19．在“探究电流与电压的关系”的实验中，小军分别画出了电阻R 和R 的I-U图像
1 2
如图所示，下列说法正确的是（ ）
试卷第6页，共3页XA．当R 与R 两端的电压为0时，它们的电阻也为0
1 2
B．用不同的电阻研究电流与电压的关系得出的结论不一样
C．在电阻一定时，导体两端的电压与通过导体的电流成正比
D．R 与R 的阻值之比为1:2
1 2
20．如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由
于灯L 短路（灯L、电表不会烧坏），会有下面哪种情况发生（ ）
1 2
A．电流表示数变小 B．电压表无示数
C．电压表示数不变 D．电压表示数变大
二、实验题
21．某实验小组在“探究电流与电阻的关系”实验中，按如图甲所示的电路图正确连
接电路，逐次将不同阻值的定值电阻R接在a、b间，每次闭合开关前，滑动变阻器的
滑片均移到阻值最大端。
（1）当接入的电阻R为5Ω时，闭合开关，电流表无示数，电压表示数如图乙所示，
试卷第7页，共3页X移动滑片，两表指针保持不动。若电路中只有一处故障，则电源两端的电压为
______V。
（2）排除故障后，闭合开关，发现电流表示数为0.3A；移动滑片使电压表示数为U
0
时，记录电流表示数为0.6A；当接入的电阻R分别为10Ω、15Ω时，闭合开关，移动
滑片使电压表示数为U。时，记录电流表示数。利用测得的数据绘制出如图丙所示的
图像，根据图像可知U=______V。
0
（3）当接入第四个电阻R 时，闭合开关，将滑动变阻器的滑片移到阻值最大端，电
4
压表示数大于U，这是由于滑动变阻器最大阻值过小引起的，记录此时电流表示数为
0
0.1A。
（4）使用原有器材，若使四个电阻都能为实验所用，应控制a、b之间的电压至少为
______V。
三、作图题
22．在电阻一定时探究电流和电压关系实验中，小明连好了下面的电路，请你帮助他
检查一下，该电路错在哪里，小珠发现只需要改一条导线就可以了，请把接错的导线
找出来，打“×”再画线把它改到正确的位置上。
四、简答题
23．韩杰同学学习了欧姆定律后，知道I=U/R,得出R=U/I．于是她认为电阻跟它两端
的电压成正比，跟通过电阻的电流成反比．这种认识对吗？谈谈你的看法．
24．请谈谈对人体安全电压的理解．
五、综合题
25．某STEM小组同学展示了一款“垃圾分类机器人”（图甲），机器人的机械手捡
起不同“垃圾样品”时，会通过手上的探针检测样品的电阻大小，机器人根据样品电
阻大小识别并显示垃圾类别，投入到相应的垃圾桶（图乙）。检测电路如图丙，电源
试卷第8页，共3页X电压U为1.5伏，定值电阻R 阻值为10欧，电压表量程为0～3伏，“垃圾样品”电
1
阻参考值如表。
垃圾类别 垃圾样品电阻值/Ω
可回收垃圾 ＜10
餐厨垃圾 10～30
有害垃圾 30～50
其他垃圾 >50
（1）机器人在某“垃圾样品”上取样检测时，检测电路中电压表示数为1伏，则该
“垃圾样品”会被投入图乙中的哪个垃圾桶。（写出计算过程）
（2）检测时，根据电压表指针的偏转角度来判断垃圾样品的类别。老师提出：测量相
同样品时，电压表的偏转角度应尽量大一些。对此两位同学分别提出了改进建议。A
同学：增大定值电阻R 的阻值；B同学：增大电源电压。请对以上两项建议的可行性
1
分别做出评价（需简述理由）。
试卷第9页，共3页X参考答案：
1．C
【详解】ABC．由电路图可知，滑动变阻器和灯泡组成了一个并联电路，电流表测量通过
滑动变阻器的电流，电压表测量电源电压，故电压表示数不变；因为是并联电路，各支路
电压都等于电源电压，当滑动变阻器的滑片P向右移动时，滑动变阻器两端的电压不变，
滑动变阻器的阻值增大，则通过滑动变阻器的电流减小，故电流表示数减小，故电压表和
电流表的示数的比值增大，故AB错误，C正确；
D．因为并联电路支路间互不影响，所以滑片移动后，小灯泡两端的电压和通过小灯泡的
电流均不变，故D错误。
故选C。
2．D
【详解】A．定值电阻的阻值一定，其函数图像是正比例函数图像，故A错误；
B．由图可知乙的电阻为
故B错误；
C．若把甲和乙并联，都等于电源电压，由图可知，当电源电压为2V时，通过电阻甲的电
流为
I ＝0.6A
L
通过电阻R的电流为
I ＝0.2A
R
由并联电路的电流特点可知电路中的总电流为
I＝I +I ＝0.6A+0.2A＝0.8A
L R
故C错误；
D．若把甲和乙串联，由图可知，当电路中的电流为0.4A时，灯泡两端的电压U ＝1V，
L
电阻R两端的电压为U ＝6V，由串联电路的电压特点可知电路的总电压为
R
U＝U +U ＝1V+4V＝5V
L R
则电路的总电阻为
故D正确。
答案第1页，共2页X故选D。
3．B
【详解】A．摩擦起电的实质，并不是创造了电，而是电子在物体间发生了转移，得到电
子的物体带负电，失去电子的物体带正电，故A错误；
B．产生持续电流的条件是电路中必须有电源，且电路是通路，故B正确；
C．只有自由电荷的定向移动才会形成电流，故C错误；
D．电源提供了电压，电压使电路有电流，故电流与导体两端的电压成正比，故D错误。
故选B。
4．D
【详解】AC．电阻是导体本身的一种性质，其大小决定于导体的长度、材料和横截面积，
与温度有关，而与通过它的电流、它两端的电压无关，故AC错误；
B．电压是使电荷定向移动形成电流的原因，电阻一定时，通过导体的电流越大，则加在
导体两端的电压就越大，故B错误；
D．根据 可知，对一段导体来说，电阻是不变的，通过导体的电流与它两端的电压成
正比，与它的电阻成反比，故D正确。
故选D。
5．D
【详解】A．分析电路，R 和R的下半部分串联接入电路，电流表测该电路电流。当R接
0
入电路的电阻减小，电路的总电阻也变小，电源电压不变，由欧姆定律可知，电路电流变
大，电流表示数变大，故A正确，不符合题意；
B．油量增多，浮子上浮，滑片向下移动，R接入电路的电阻减小，电路的总电阻也变小，
电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大，故B正确，不符合题
意；
C．R 的功率 ，R 电阻不变，电流表读数减小，流过它的电流变小，其功率变小，
0 0
故C正确，不符合题意；
D．R 两端电压 ，电流表读数减小，流过R 的电流变小，R 电阻不变，它两端电压
0 0 0
变小。电源电压不变，由串联电路的分压规律可知R两端电压变大，故D错误，符合题意。
故选D。
6．D
答案第2页，共2页X【详解】A．根据图乙可知，当 时， ，本次实验控制了定值电阻两端电压
为
当R依次取10Ω、15Ω等阻值时，电流与对应的电阻的乘积仍然是个定值即3V，故A正确，
不符合题意；
B．当R由10Ω换为15Ω时，根据串联电路分压的规律，R两端分得的电压变大，要保持
两端电压不变，则需要滑动变阻器分得更多电压，即滑动变阻器接入的阻值调得更大，故
B正确，不符合题意；
C．分析图像可知，电压一定时，电流与电阻的乘积是个定值，即电流与电阻成反比，故
可得结论：当电压一定时，电流与电阻成反比，故C正确，不符合题意；
D．电流表量程为0~0.6A，则电路中最大电流为 ，当 时，两端最大电压为
3V。当 时，根据串联电路分压的规律及欧姆定律可得
即
解方程得 ，所以可以探究的电压值范围是2~3V。故D错误，符合题意。
故选D。
7．A
【详解】A．“探究通过导体的电流与电压的关系”实验中，采用的是控制变量法，即控
制电阻不变，电流与电压成正比，所以 关系图线是过原点的一条直线，故A正确；
BC．选项中关系图线没有过原点，且C选项为曲线，故BC错误；
D．关系图线画成了曲线，故D错误。
故选A。
8．D
【详解】由电路图可知，电阻R 与滑动变阻器R 串联，电压表V 测定值电阻R 的电压，
1 2 1 1
电压表V 测滑动变阻器两端的电压，电流表测量电路中的电流。
2
答案第3页，共2页XA．R 为定值电阻，根据欧姆定律可知，通过R 的电流与它两端的电压成正比，其U-I图
1 1
线为延长线过原点的倾斜直线；由图2可知，图线乙中电流与电压成正比，因此图线乙是
电阻R 的“U-I”关系图像，则图线甲为滑动变阻器R 的“U-I”关系图像，故A错误；
1 2
B．由图2可知，电流I=0.3A时，滑动变阻器电压U =9V，电阻R 的电压U =3V，所以，
甲 1 乙
电源电压
U=U +U =9V+3V=12V
甲 乙
故B错误；
C．图线乙是电阻R 的“U-I”关系图像，当U =3V时，I =0.3A，所以R 的电阻
1 乙 乙 1
故C错误；
D．由图2可知，电路中最小电流为I =0.3A，此时滑动变阻器接入电路的阻值最大，此
最小
时滑动变阻器的电压U =9V，则滑动变阻器最大阻值
甲
故D正确。
9．A
【详解】A．电荷的定向移动称为电流，故A错误，符合题意；
B．电压是导致电流产生的原因，故B正确，不符合题意；
C．电阻的意义是用来定量描述导体对电流阻碍作用大小的物理量，故C正确，不符合题
意；
D．由欧姆定律可知，电压和电阻都可以影响电流的大小，故D正确，不符合题意。
故选A。
10．D
【详解】A B．根据电流表的量程可知，此时电路中的最大电流为0.6A，则说明此时总电
阻最小，则此时定值电阻的阻值也是最小的，故定值电阻的阻值为5Ω，则此时定值电阻两
段设置的最大电压值为
故AB不符合题意；
CD．由于串联分压，当定值电阻的阻值变大时，定值电阻两端的电压也需要增大，为了保
证定值电阻两端的电压不变，故滑动变阻器的阻值需要变大，分担更多的电压，则此时定
答案第4页，共2页X值电阻为20Ω，滑动变阻器的阻值最大，滑动变阻器的最大阻值为30Ω，则定值电阻两端
的电压与电源电压之比为
定值电阻两端的电压为
故C不符合题意，D符合题意。
故选D。
11．D
【详解】由图可知，定值电阻R 与滑动变阻器R 并联，电压表V测量电源电压，因电源电
1 2
压不变，所以电压表V的示数不变。。
电流表A 在定值电阻R 所在的支路，所以电流表A 测量流过定值电阻R 的电流I，根据
1 1 1 1 1
并联电路电压的特点U=U=U可知，定值电阻R 两端的电压U 不变。根据 知，流
1 2 1 1
过定值电阻R 的电流I 不变，即电流表A 的示数不变。所以滑动变阻器的滑动片P向右移
1 1 1
动时，电压表V的示数和电流表A 的示数都不变。
1
电流表A 在干路上，测干路电流I，当滑动变阻器的滑动片P向右移动时，滑动变阻器R
2 2
接入电路中的阻值变大，则流过R 的电流I 变小，根据并联电路电流规律I=I+I 可知，电
2 2 1 2
路中的总电流I变小，即电流表A 示数变小。
2
综上所述可知电流表A 示数与电流表A 示数之差变小，所以电压表与两电流表示数之差
2 1
的比值变大。故ABC不符合题意，D符合题意。
故选D。
12．C
【详解】ABC．由图甲可知，两电阻串联，电压表测 两端的电压，电流表测电路中的电
流。当滑片于 端时，其接入电路电阻为 ，电压表的示数为0，电路中的电流最大，由图
乙可知 ，由 可得，电源的电压
答案第5页，共2页X当滑片于 端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，
， ，则滑动变阻器的最大阻值
因串联电路中总电压等于各分电压之和，所以电源的电压
因电源的电压不变，可得
解得
电源的电压
故AB错误，C正确；
D．当滑片于b端时，变阻器接入电路中的电阻最大，电路中的电流最小， 电功率的最
小值为
故D错误。
故选C。
13．D
【详解】A．根据图乙可知，该同学研究的是电流和电阻的关系，A错误；
B．由图乙知，电阻两端的电压始终保持
U =IR=0.1A×25Ω=……=0.5A×5Ω=2.5V
V
故B错误；
CD．根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的
电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根
答案第6页，共2页X据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻
器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2.5V，故C错误，D正
确。
故选D。
14．C
【详解】导体的电阻是导体的一种属性，导体两端的电压及通过它的电流的大小不会影响
导体电阻的大小，而电路中导体的电阻一定时，通过导体的电流与其两端的电压成正比，
当电路中的电压一定时，改变电路中的电阻大小，通过电阻的电流会与电阻成反比，故
ABD错误，C正确。
故选C。
15．C
【详解】（1）只闭合开关S时，两电阻串联，电流表测量电路的电流，根据
表示出电源电压，当S、S 都闭合时R 被短路，只有待测电阻R 工作，电流表测量电路的
1 0 x
电流，根据
算出电源电压，根据电源电压相等列等式表示出待测电阻，故（1）可行；
（2）只闭合开关S，电路为R 的简单电路，电流表测电路中的电流，根据欧姆定律求出
1 1
电源的电压；只闭合开关S，电路为R 的简单电路，电流表测通过R 的电流I，此时R 两
2 x x x x
端的电压等于电源电压，根据
求出电阻，故（2）可行；
（3）开关S和S 都闭合时，R 被短路，电压表测量电源电压U；只闭合S时，R 和R 串
1 0 0 x
联，电压表直接测量R 两端的电压U，根据串联电路总电压等于各串联导体电压之和，求
x x
出定值电阻两端的电压
根据
求出通过定值电阻的电流。根据串联电路电流处处相等可知，通过R 电流等于通过定值电
x
答案第7页，共2页X阻电流
根据欧姆定律求出电阻，故（3）可行；
（4）开关S 闭合，S接1时和S接2时电压表的正负接线柱会连接错误，故无法测出未知
0
电阻R 的阻值。
x
综合分析（1）（2）（3）可以测出未知电阻R 的阻值，即可行方法有3种。故C符合题
x
意，ABD不符合题意。
故选C。
16．B
【详解】A．如果灯泡L 断路，则电压表将串联在电路中，电压表的示数接近于电源电压，
1
故A错误；
B．如果只有灯泡L 断路，则电路中没有电流通过，所以开关闭合后电压表示数为零，故
2
B正确；
C．开关闭合后，如果灯泡L 不亮、L 亮，一定是灯泡L 短路，如果灯泡L 断路，则灯泡
2 1 2 2
L、L 都不亮，故C错误；
1 2
D．开关闭合后，如果电压表示数为电源电压，可能是灯泡L 短路，也可能是灯泡L 断路，
2 1
故D错误。
故选B。
17．C
【详解】AB．R 和滑动变阻器R 串联，电流表测电路的电流，电压表V 测R 的电压，电
1 2 1 1
压表V 测R 的电压。当压力F增大时，变阻器连入电路的电阻变大，由串联电阻的规律，
2 2
电路的总电阻变大，由欧姆定律 ，电路的电流变小，根据U=IR，电压表V 的示数变
1
小，由串联电路电压的规律，电压表V 的示数变大，故AB错误；
2
C D．根据欧姆定律 ，电压表V 的示数与电流表A的示数比值即变阻器连入电路的
2
电阻，这个比值变大；电压表V 的示数与电流表A的示数比值即定值电阻的大小，这个比
1
值不变，故C正确，D错误。
故选C。
【点睛】本题考查串联电路的规律及欧姆定律的运用，关键是明确电压表测量的电压。
答案第8页，共2页X18．C
【详解】由于电路为串联电路，根据串联分压特点，电阻R 阻值变大，则电压变大。
1
A．电源电压不变，不移动滑片P，由串联分压规律可知电压表示数变大，故A不符合题
意；
B．电源电压不变，向左移动滑片，R 阻值变小，R 电压变小，R 电压变大，故B不符合
2 2 1
题意；
C．减小电源电压，总电阻不变。根据串联分压特点R 电压变小，可能使电压表示数与替
1
换R 前相等，故C符合题意；
1
D．增大电源电压，向左移动滑片P，电源电压变大，总电阻变小，根据串联分压特点R
1
电压会变大，故D不符合题意。
故选C。
19．D
【详解】A．电阻是导体的属性，与他两端是否加电压无关，当R 与R 两端的电压为0时，
1 2
仍有电阻，故A错误；
B．导体电阻一定时，通过导体的电流与导体两端的电压成正比，用不同的电阻研究电流
与电压的关系得出的结论应该是一样的，故B错误；
C．在电阻一定时，通过导体的电流与导体两端的电压成正比，是导体两端的电压大小决
定了通过导体的电流大小，电压是由电源提供的，不由电流大小决定，故C错误；
D．R 与R 的阻值之比为
1 2
故D正确。
故选D。
20．B
【详解】分析电路，灯L、L 串联接入电路，电流表测该电路电流，电压表测L 两端电压。
1 2 1
灯L 短路，电路中只有L 接入电路，电路总电阻变小，电源电压不变，由欧姆定律可知，
1 2
电路电流变大，电流表示数变大；灯L 短路，电压表也被短路，故电压表示数为零。故
1
A、C、D错误；B正确。
故选B。
21． 6 3 4.5
答案第9页，共2页X【详解】（1）[1]电路闭合开关，发现电流表无示数，电压表有示数，说明与电压表并联
的部分断路即定值电阻R断路；此时电压表与变阻器串联，电压表内阻非常大，根据串联
电路的分压特点可知，此时电压表示数即为电源电压，由图乙可知，电压表接0~15V的量
程，分度值为0.5V，因此电压表示数即电源电压为6V。
（2）[2]由图像可知三个电阻对应的电流，根据 可得，电压表的示数
（4）[3]由(2)可知，当电阻为5Ω时，闭合开关时，滑动变阻器的电阻最大，电流最小为
03A，此时定值电阻两端的电压
.则变阻器的最大阻值
当接入的电阻R 时，闭合开关，此时滑动变阻器的阻值最大，电压表示数大于U，由(3)可
4 0
知电流表示数为0.1A；此时电路的总电阻为
第四个电阻R 的电阻
4
当阻值为45Ω的定值电阻与整个滑动变阻器串联时，电路中的电流0.1A，定值电阻两端电
压
所以为保证在滑动变阻器变阻范围内完成本实验，定值电阻两端电压不能低于4.5V。
22．

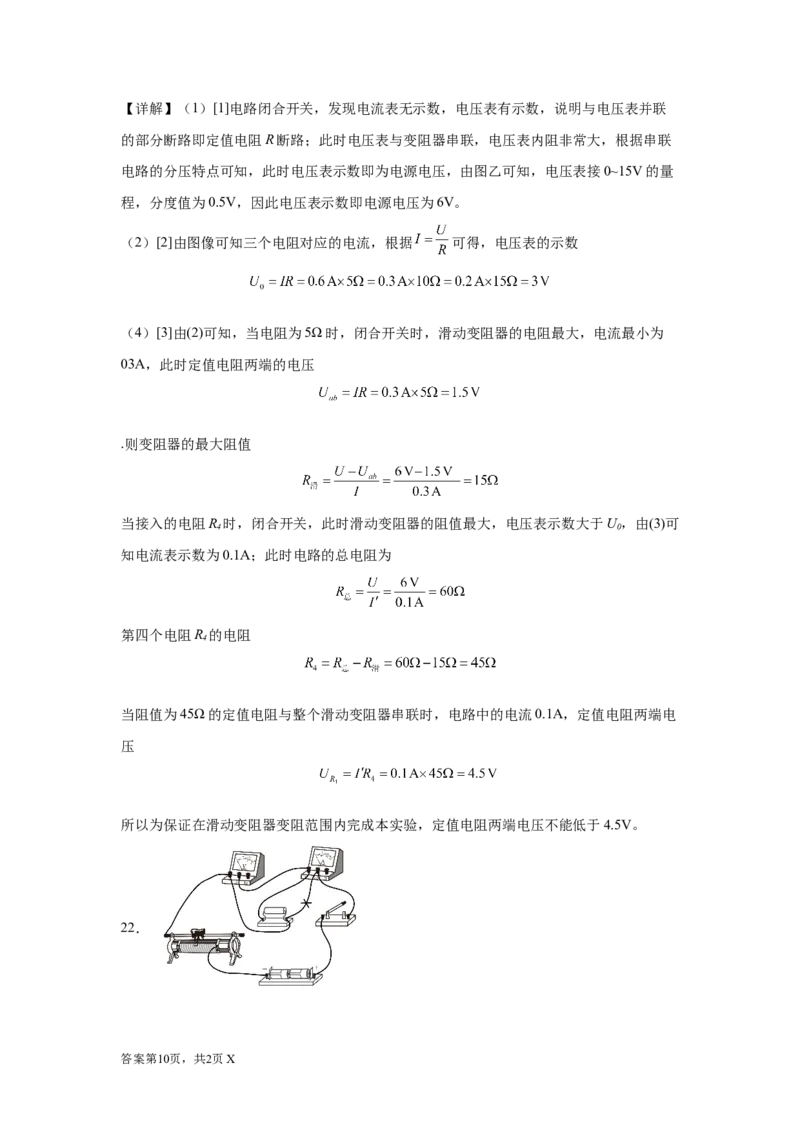

答案第10页，共2页X【详解】该电路的电流表与定值电阻并联，会使定值电阻短路，应使其与定值电阻串联，
电压表并联在定值电阻两端，如下图所示：
23．这种认识是不对的，因为导体的电阻只与导体的材料、长度、横截面积以及温度有关．
与通过导体的电流、导体两端的电压无关．
【详解】这种认识是不对的，因为导体的电阻只与导体的材料、长度、横截面积以及温度
有关,与通过导体的电流、导体两端的电压无关.
24．对人体安全的电压是不高于36V．加在人体的电压越高，则通过人体的电流就越大，
对人体的危害越大
【详解】试题分析：要记住一些生活中常见的电压值，如：
一节干电池的电压是1.5V；
一节铅蓄电池的电压是2V；
家庭电路的电压为220V；
对人体安全的电压为不高于36．
答：对人体安全的电压是不高于36V．加在人体的电压越高，则通过人体的电流就越大，
对人体的危害越大．
【点评】本题依据对生活中常见电压值的了解写出答案．
25．（1）可回收垃圾桶；（2）A和B同学的建议都可行
【详解】（1）检测电路中电压表示数为1V，根据欧姆定律可知电路的电流为
垃圾样品电阻值
由表中数据可知，该“垃圾样品”会被投入图乙中的可回收垃圾桶；
（2）适当增大定值电阻R的阻值，由串联分压可知电压表的示数会变大；适当增大电源电
压，可以增大电压表的示数，故A和B同学的建议都可行。
答：（1）该“垃圾样品”会被投入图乙中的可回收垃圾桶；
答案第11页，共2页X（2）A和B同学的建议都可行。
答案第12页，共2页X
