专题11 电路连接的基本方式（原卷版）
一、单选题
1.在连接电路的过程中，下列步骤中不必要的是()
A. 开关应是断开的
B. 连接电路时，一定要从电源正极出发，直至电源负极
C. 为保证各连接点接触良好，各接线柱要顺时针拧紧
D. 连接完毕后，要仔细检查电路连接是否正确，不允许发生短路
2.有关电路的串联和并联的说法中正确的是()
A. 串联电路中只要有一个用电器断路所有用电器都不工作
B. 并联电路中只要有一个用电器断路所有用电器都不工作
C. 把用电器顺次连接起来的电路叫做并联电路
D. 把用电器并列连接起来的电路叫做串联电路
3.如图所示电路中，要使两个小灯泡L 、L 串联，应 ( )
1 2
A. 断开开关S 和S ，闭合S B. 断开开关S 和S ，闭合S
1 2 3 1 3 2
C. 断开开关S ，闭合S 和S D. 断开开关S ，闭合S 和S
1 2 3 2 1 3
4.将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是()
A. 开关S 只控制灯泡L
1
B. 开关S 只控制灯泡L
2
C. 先闭合开关S ，再闭合S 时，灯泡L短路
1 2
D. 同时闭合开关S 、S ，灯泡L和电动机M并联
1 25.公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是个开关。当
乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有
人要下车。下列电路图符合上述要求的是()
A. B. C. D.

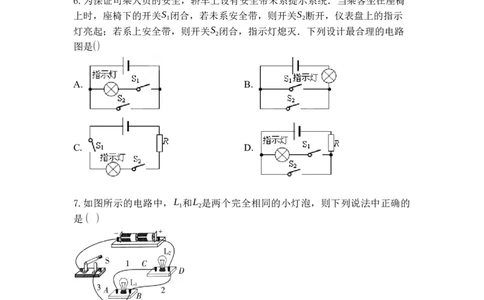

6.为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅
上时，座椅下的开关S 闭合，若未系安全带，则开关S 断开，仪表盘上的指示
1 2
灯亮起；若系上安全带，则开关S 闭合，指示灯熄灭．下列设计最合理的电路
2
图是()
A. B.
C. D.
7.如图所示的电路中，L 和L 是两个完全相同的小灯泡，则下列说法中正确的
1 2
是 ( )
A. 闭合开关S，小灯泡L 、L 都能发光
1 2
B. 闭合开关S，只有小灯泡L 发光
1
C. 要使小灯泡L 、L 串联，可去掉AC之间的导线1
1 2
D. 要使小灯泡L 、L 并联，可将导线3与接线柱B连接的一端改接到接线柱A
1 2
上8.小汽车仪表盘上通常有一盏能显示四个车门是否都关好的指示灯。若任意有
一个车门未关好(相当于开关未闭合)，指示灯都会亮。下列选项图的四个电路
图中最符合需要的是()
A. B.
C. D.

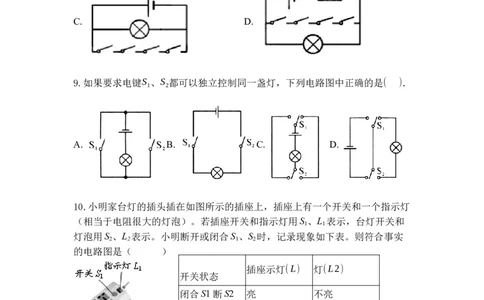

9.如果要求电键S 、S 都可以独立控制同一盏灯，下列电路图中正确的是( )．
1 2
A. B. C. D.
10.小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯
（相当于电阻很大的灯泡）。若插座开关和指示灯用S 、L 表示，台灯开关和
1 1
灯泡用S 、L 表示。小明断开或闭合S 、S 时，记录现象如下表。则符合事实
2 2 1 2
的电路图是（ ）
插座示灯(L) 灯(L2)
开关状态
闭合S1断S2 亮 不亮
闭S2断开S1 不亮 不亮
S1和2都闭合 亮 亮
A. B. C. D.二、多选题

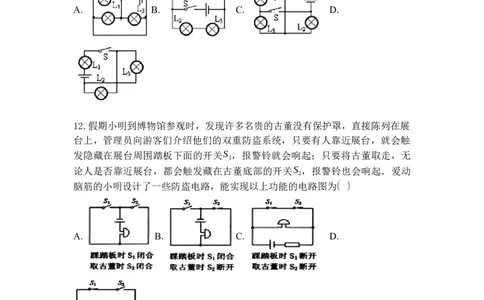

11.下图所示的四个电路图中，闭合开关，三盏灯并联的是( )
A. B. C. D.
12.假期小明到博物馆参观时，发现许多名贵的古董没有保护罩，直接陈列在展
台上，管理员向游客们介绍他们的双重防盗系统，只要有人靠近展台，就会触
发隐藏在展台周围踏板下面的开关S ，报警铃就会响起；只要将古董取走，无
1
论人是否靠近展台，都会触发藏在古董底部的开关S ，报警铃也会响起．爱动
2
脑筋的小明设计了一些防盗电路，能实现以上功能的电路图为( )
A. B. C. D.
三、填空题
13.公路上，路灯的连接方式是 联；回到家中，按下开关，电灯亮了，开
关与电灯的连接方式是 联．“充电宝”有两个输出端，通过电源线可以单
独或同时为手机充电，这两个输出端的连接方式是 联．14.如图所示，某同学要连接由灯L 和L 组成的并联电路．若开关S要同时控制
1 2
两盏灯，应将导线M端接到图中 (填“A”或“B”，下同)点；若开关S只
控制灯L ，则导线的M端应该接到图中的 点．
1
15.为实现接在同一电路中的两灯既可串联又可并联，小明和小芳分别设计了如
图甲、乙所示的电路．图甲中，闭合开关 时，两灯并联；图乙中，当开关
S 打到 (填“a”或“b”)且S 时，两灯串联．对比甲、乙两图的结构
1 2
可知， (填“小明”或“小芳”)的电路设计不会造成短路．
16.如图是某取暖器的简化工作电路图。图中元件M是装有扇叶的电动机，元
件R通电时会产生热。若只闭合开关S ，取暖器______(选填“只送风”、“送
1
热风”或“不送风”)。为了安全起见，取暖器一般都要安装一个跌倒开关S，
当取暖器倾倒时整个电路断开，则跌倒开关S应安装在图中的______处(选填
“a”“b”或“c”)。
17.如图所示电路中：(1)如果使L 、L 串联，那么应闭合开关 ．
1 2
(2)如果使L 、L 并联，那么应闭合开关 ．
1 2
(3)如果只闭合S 而断开S 、S ，那么灯 亮．
3 1 2
(4)如果闭合S 、S 而断开S ，那么灯 亮．
1 2 3
(5)同时闭合开关 ，电源短路是不允许的．
四、作图题
18.请按要求连接电路图：(1)将图甲中的各元件符号连成串联电路，开关同时
控制两盏灯；(2)将图乙中的各元件符号连成并联电路，开关同时控制两盏灯．
19.如图所示的电路中少了几根导线，请你以笔画线补齐，并在虚线框内画出这
个电路的电路图．要求：灯L 和L 并联，开关S 控制灯L ，开关S 同时控制灯L
1 2 1 1 2 1
和L ．
2
五、实验探究题
20.小刚和小强在组成串、并联电路的实验中，小刚连接了如图所示电路．(1)如果合上开关，两个灯泡都将___________(填“不会发光”或“会被烧坏”)，
出现___________(填“断路”或“短路”)现象．
(2)小刚想将电路全部拆散，重新连接．小强认为只需拆除 c这一根导线，就能
成为两灯___________(填“串联”或“并联”)的正确电路．小强将多余的c导
线拆除以后，闭合开关S时，小电灯L 、L 都不亮．用一段导线的两端接触A、
1 2
B两点时，两灯都不亮；接触 C、D两点时，两灯也不亮；接触 E、F两点时，
只有灯L 亮．对此，下列判断中正确的是___________．
1
A.灯L 断路 B.灯L 断路
1 2
C.开关S断路 D.灯L 短路
2
(3)小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，
电路就能成为两灯并联的正确电路了．请在图中要移接的导线上打上“×”号，
并画出改动后的导线．
21.图1是小曾小组在“连接串联电路”实验中的实验电路图。
(1)在连接电路时，开关应该处于______状态，连接此电路时，至少需要______
根导线。
(2)连接好电路后闭合开关S，小慧发现L 、L 两只灯泡都不亮，她用手按一下
1 2
灯泡，L 、L 仍然都不亮，按一下灯泡L ，两灯都亮，松开手两灯又不亮，则
1 2 2
故障可能是______。
A.L 灯丝断了 B.L 灯丝断了 C.L 短路 D.L 与灯座接触不良
1 2 1 2
(3)在老师闭合开关的时候，细心的小华观察到灯L 比L 亮些。她认为这是因为
1 2
L 比L 更靠近电源正极的缘故。在不增加其它器材的条件下，能证实小华的判
1 2
断是否正确的做法是断开开关，将两灯位置______，闭合开关后观察L 、L 的
1 2
亮度关系。(4)实验结束后，断开开关，然后先拆除______(选填“电源”或“开关”)两端
导线后，再拆除其它导线，并整理好。
图2是小红小组“连接并联电路”的实验中的电路图。
(5)若只让灯L 发光，则应闭合开关______、______；若L 也要发光，还应该闭
1 2
合______。
(6)她将所有开关闭合，发现S 支路的灯不亮，S 支路的灯发光。于是她断开所
1 2
有开关，交换两灯位置后，再闭合所有开关，发现仍然是S 支路的灯不亮，S
1 2
支路的灯发光。故障的原因可能是______。
A.某个灯泡的灯丝断路 B.干路上某根导线断路
C.S 支路某根导线断路 D.S 支路某根导线断路
1 2
(7)她排除故障后，继续进行实验。为了探究开关S 的作用，在观察灯泡发光情
1
况时，她应该______。
A.同时观察两个支路上的灯泡
B.只观察S 所在支路上的灯泡
1
C.只观察S 所在支路上的灯泡
2
22.物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和
一只开关(导线的连接情况隐藏在盒内)如图所示。
(1)当老师闭合开关时，两只小灯泡都亮了：断开开关，两灯泡又同时熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是
__________。
②根据上述现象，不用其他任何仪器的情况下，判断它们的连接方式的做法是
_________。
(2)经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小
华观察到灯L 比L 亮些，她认为这是因为L 比L 更靠近电源正极的缘故。
1 2 1 2
①你认为小华的判断是_________(选填“正确的”或“错误的”)
②在不增加其他器材的条件下能证实小华的判断是否正确的做法是
______________ 。23.如图甲所示是小强连接的“串联电路”的实物图．
(1)在连接图甲电路的过程中，下列几点要求中没有必要的是 ．
A.必须从电池的正极开始依次连接开关S、L 、L 、电池负极
1 2
B.每处接线都必须接牢
C.连接电路的过程中，开关应该是断开的
D.连接完毕要仔细检查电路，确认无误后再闭合开关
(2)如图甲，当两灯亮后，若将L 从灯座上取下，L 会 (选填“熄灭”或
1 2
“发光”)，说明在串联电路中，各个用电器之间 (选填“互不”或“相
互”)影响．
(3)如图甲，若把一根导线接在小灯泡L 的两端，会看到小灯泡L (选填
2 1
“熄灭”或“发光”)，说明在串联电路中，一个用电器因短路而停止工作，其
他用电器 (选填“不能”或“仍能”)工作．
(4)如图乙所示，导线e只有一端连接在电源正极上，为了形成并联电路，小强
需要把导线e的另一端连接到电路中的 (填下列选项)．
A.A点 B.B点 C.C点 D.D点
六、综合题
24.下表列出了三个不同类型开关的功能．代号 名称 符号 掷向 状态
单刀
A 1 0与1导通
单掷
1 0与1导通；0与2断开
单刀
B
双掷 2 0与1断开；0与2导通
0 与 1，0ˈ与1ˈ同时导
通；
1、1ˈ
0 与 2，0ˈ与2ˈ同时断
双刀 开
C
双掷 0 与 1，0ˈ与1ˈ同时断
开；
2、2ˈ
0 与 2，0ˈ与2ˈ同时导
通
(1)图a是某家用电器的电路示意图．当开关 A掷向1，开关B掷向2，开关C
掷向2、2ˈ时，三个灯中________处于点亮状态．
(2)某居民楼的每一层楼面住有三户居民，同一楼面的每户居民均能通过各自的
一个开关控制同一个楼道照明灯．请用笔画线代替导线，在图b中添加必要的
连线，使电路实现上述功能．
