专题02 滑轮（原卷版）
1.下列关于定滑轮的说法中错误的是()
A. 定滑轮不仅能省力而且能改变力的方向
B. 定滑轮不能省力但是能改变力的方向
C. 定滑轮是一个等臂杠杆
D. 定滑轮不能省距离

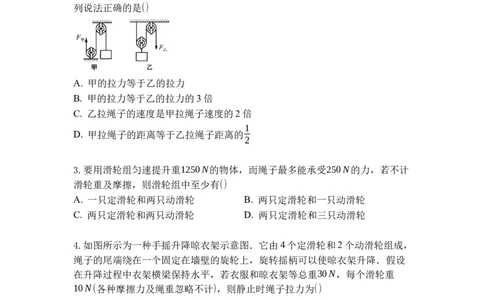

2.如图所示，甲、乙是由相同的滑轮组装的滑轮组，分别用两装置将质量相等
的重物匀速提升相同的高度，空气阻力、摩擦、滑轮和绳子的质量均不计．下
列说法正确的是()
A. 甲的拉力等于乙的拉力
B. 甲的拉力等于乙的拉力的3倍
C. 乙拉绳子的速度是甲拉绳子速度的2倍
1
D. 甲拉绳子的距离等于乙拉绳子距离的
2
3.要用滑轮组匀速提升重1250N的物体，而绳子最多能承受250N的力，若不计
滑轮重及摩擦，则滑轮组中至少有()
A. 一只定滑轮和两只动滑轮 B. 两只定滑轮和一只动滑轮
C. 两只定滑轮和两只动滑轮 D. 两只定滑轮和三只动滑轮
4.如图所示为一种手摇升降晾衣架示意图．它由4个定滑轮和2个动滑轮组成，
绳子的尾端绕在一个固定在墙壁的旋轮上，旋转摇柄可以使晾衣架升降．假设
在升降过程中衣架横梁保持水平，若衣服和晾衣架等总重30N，每个滑轮重
10N(各种摩擦力及绳重忽略不计)，则静止时绳子拉力为()
A. 25N B. 12.5N C. 22.5N D. 20N
5.如图所示，在一水平地面上，木箱重400N，受到的摩擦力为200N，用力F
拉动木箱使它匀速直线运动了3m(不计滑轮重及绳与滑轮间的摩擦)，下列说法正确的是()
A. 拉力F的大小为400N B. 拉力F的大小为200N
C. 绳自由端移动了6m D. 绳自由端移动了9m
6.如图所示装置中，若拉力F=4N，则甲、乙两弹簧的读数分别为()
A. 8N，8N B. 12N，8N C. 8N，12N D. 12N，12N

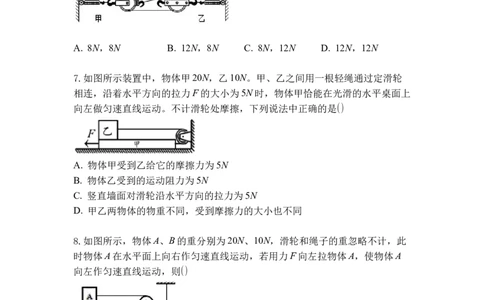

7.如图所示装置中，物体甲20N，乙10N。甲、乙之间用一根轻绳通过定滑轮
相连，沿着水平方向的拉力F的大小为5N时，物体甲恰能在光滑的水平桌面上
向左做匀速直线运动。不计滑轮处摩擦，下列说法中正确的是()
A. 物体甲受到乙给它的摩擦力为5N
B. 物体乙受到的运动阻力为5N
C. 竖直墙面对滑轮沿水平方向的拉力为5N
D. 甲乙两物体的物重不同，受到摩擦力的大小也不同
8.如图所示，物体A、B的重分别为20N、10N，滑轮和绳子的重忽略不计，此
时物体A在水平面上向右作匀速直线运动，若用力F向左拉物体A，使物体A
向左作匀速直线运动，则()
A. F=20N B. F=10N C. F=5N D. F=30N
9.如图所示，吊篮重400N，动滑轮总重50N，定滑轮总重40N，人的重力为
600N，人在吊篮里拉着绳子不动时，人需用力()A. 218N B. 220 N C. 210 N D. 236 N

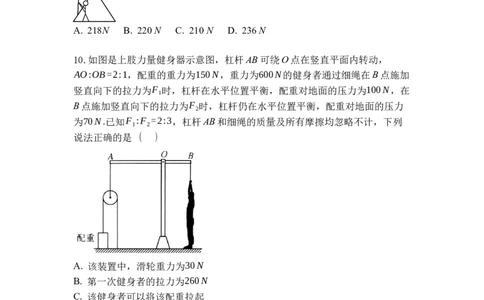

10.如图是上肢力量健身器示意图，杠杆AB可绕O点在竖直平面内转动，
AO:OB=2:1，配重的重力为150N，重力为600N的健身者通过细绳在B点施加
竖直向下的拉力为F 时，杠杆在水平位置平衡，配重对地面的压力为100N，在
1
B点施加竖直向下的拉力为F 时，杠杆仍在水平位置平衡，配重对地面的压力
2
为70N.已知F :F =2:3，杠杆AB和细绳的质量及所有摩擦均忽略不计，下列
1 2
说法正确的是 ( )
A. 该装置中，滑轮重力为30N
B. 第一次健身者的拉力为260N
C. 该健身者可以将该配重拉起
D. 配重对地面的压力为80N时，健身者在B点施加竖直向下的拉力为320N
二、多选题
11.工人用如图所示的装置运送砂石，下列说法正确的是()A. 滑轮组中的动滑轮能改变拉力的大小
B. 图中动滑轮相当于一个省力杠杆
C. 绳子自由端下拉1m，桶上升2m
D. 质量为65kg的工人利用该滑轮组能提起150kg的砂石

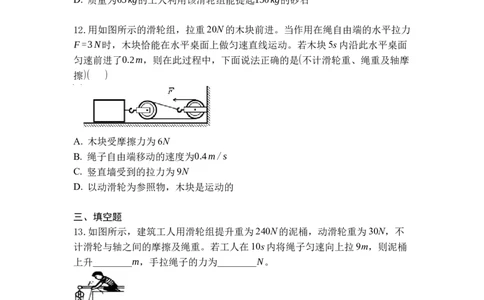

12.用如图所示的滑轮组，拉重20N的木块前进。当作用在绳自由端的水平拉力
F=3N时，木块恰能在水平桌面上做匀速直线运动。若木块5s内沿此水平桌面
匀速前进了0.2m，则在此过程中，下面说法正确的是(不计滑轮重、绳重及轴摩
擦)( )
A. 木块受摩擦力为6N
B. 绳子自由端移动的速度为0.4m/s
C. 竖直墙受到的拉力为9N
D. 以动滑轮为参照物，木块是运动的
三、填空题
13.如图所示，建筑工人用滑轮组提升重为240N的泥桶，动滑轮重为30N，不
计滑轮与轴之间的摩擦及绳重。若工人在10s内将绳子匀速向上拉9m，则泥桶
上升________m，手拉绳子的力为________N。
14.一辆小汽车陷进了泥潭，司机按图所示的甲、乙两种方式安装滑轮，均可能
将小汽车从泥潭中拉出。你认为甲方式中滑轮的作用是______；设两种方式将
汽车拉出的最小力的大小分别是F 、F ；则F ______ F (填“>”“<”或“=”
1 2 1 2
)。15.如图甲、乙所示，分别用力F 、F 匀速提升重为10N的物体，图 中的
1 2
滑轮可以看成省力杠杆；图甲中，若不计摩擦和滑轮重力，力 F 的大小
1
为 N，物体受到合力的大小为 ．
16.如图所示，用200N的力拉着物体A以3m/s的速度在水平面上匀速前进，
如果物体A与地面间摩擦力大小是80N，不计滑轮重力、绳重及轮轴间的摩擦，
则物体B与地面摩擦力的大小为______N，物体B被拖动的速度是______m/s。
17.高速铁路的输电线，无论冬、夏都绷得直直的，以保障列车电极与输电线的
良好接触，如图所示为输电线的牵引装置。钢绳通过滑轮组悬挂坠砣，其中定
滑轮的作用是不省力，但可以______；不计滑轮和钢绳自重及摩擦，若要使输
电线A端受到的拉力大小为1×104N，则坠砣受到的总重力为______N。
四、作图题
18.如图所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线。
19.有一物体放在水平地面上，一个人站在地上利用滑轮组利用300N的力将重
物匀速提到楼上，请在图上画出滑轮组上绳子的绕法。
五、实验探究题（本大题共2小题，共12.0分）
20.如图所示是小海同学“研究定滑轮和动滑轮特点”的实验装置．
(1)在探究定滑轮工作的特点时，如图乙所示，实验测力计的操作方法正确的是
_________．
A.随意拉动钩码 B.拉着钩码保持静止 C.匀速向下拉动钩码
(2)他按图示提起钩码时，分别测得一组数据如下表所示，请你分析：
钩码重 钩码升高 测力计示 测力计移动
G/N 高度h/m 数F/N 距离s/m
甲 0.98 0.2 0.98 0.2
乙 0.98 0.2 1.02 0.2
丙 0.98 0.2 0.55 0.4①比较测力计示数的大小，可知：使用动滑轮的好处是________________；
②比较测力计拉力的方向，可知：使用定滑轮的好处是________________；
③把钩码升高相同的高度，比较乙和丙实验测力计移动的距离，可知：使用动
滑轮__________．
(3)在探究定滑轮工作特点时，按照图乙所示操作，觉得不方便读数，于是把弹
簧测力计倒过来，即测力计吊环系在拉绳上，用手拉挂钩，测力计示数会
_________(变 大 /变 小 /不 变 )， 其 理 由 是
__________________________________________．
21.在探究动滑轮使用特点的实验中，各小组按照图(a)中所示的实验器材进行
实验，每个小组的实验器材都相同(摩擦力可忽略不计)。
甲小组按照实验要求在滑轮上挂上钩码，竖直向上拉弹簧测力计，每次都匀
速提起钩码，如图(a)所示。乙、丙两个小组的同学实验时，没有注意按照要求
规范操作，他们斜向上拉弹簧测力计，匀速提起钩码，实验情况分别如图(b)、
(c)所示。各小组的实验数据记录在表格中。
表一(甲小组) 表二(乙小组) 表三(丙小组)
实 实 实
验 物 体 的弹簧测力计验 物 体 的弹簧测力计验 物 体 的弹簧测力计
序 重力(牛) 的示数(牛) 序 重力(牛) 的示数(牛) 序 重力(牛) 的示数(牛)
号 号 号
1 1.0 0.6 4 1.0 0.7 7 1.0 0.8
2 2.0 1.1 5 2.0 1.3 8 2.0 1.6
3 3.0 1.6 6 3.0 1.8 9 3.0 2.3
(1)由所学知识我们知道：若不计绳重和摩擦，使用动滑轮可以省一半的力，根
据以上小组的实验，请求出他们所用动滑轮的重力为______N。
(2)分析比较实验序号1、4、7(或2、5、8或3、6、9)的实验数据和相关条件，
得出的初步结论是：______。
(3)如果家里安装日光灯，你认为更合理的为______图。六、计算题（本大题共2小题，共16.0分）
22.如图所示，滑轮A重40N，滑轮B、C各重20N，重物G=200N.问：
(1)不计拉线质量及滑轮转动摩擦的影响，绳自由端在力 F 作用下，恰能以
60mm/s的速度向下运动，则力F的大小是多少？
(2)重物G在1min内能上升多少距离？
23.如图是利用滑轮组从水中打捞物体的示意图。当物体匀速上升时，工人需用
力竖直向下拉动绳子。忽略绳的重力，忽略滑轮与绳、轮轴间的摩擦以及水的
阻力。求：
(1)若物体重900N、体积为0.03m3，则物体浸没在水中时受到的浮力多大？
(2)按上述(1)的条件，将浸没在水中的物体匀速拉出，物体向上运动的速度大
小恒为0.2m/s。当物体在空中匀速上升时，工人拉绳的力为 400N，则物体尚
浸没在水中时，工人拉绳的力多大？拉绳的速度多大？
(3)若工人的体重为 600N，他利用此装置最多能将多重的物体匀速拉出水面，
吊至空中？
