专题12 电流和电流表的使用（原卷版）
一、单选题
1.下列用电器正常工作时，电流最接近5A的是()
A. 学生用计算器 B. 手电筒 C. 日光灯 D. 空调
2.关于电流表的使用，下列说法中错误的是()
A. 电流表要串联在被测电路中
B. 测量之前要先试触较大量程，防止被测电流超过电流表的量程
C. 电流要从电流表的负接线柱流进，正接线柱流出
D. 不允许不经过用电器把电流表直接接在电源两极上
3.关于电源和电流，下列说法中正确的是()
A. 电流是由大量电荷的无规则运动形成的
B. 在电路中只要有电源，就一定会有电流
C. 在电源外部，电流从电源的正极经过用电器流向负极
D. 电流的方向总是从电源的正极流向负极

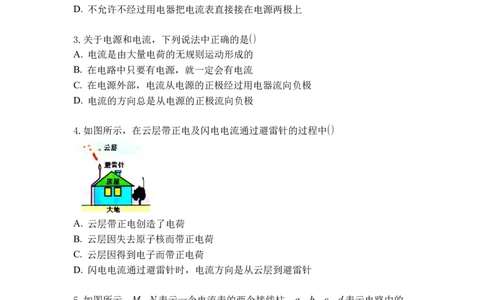

4.如图所示，在云层带正电及闪电电流通过避雷针的过程中()
A. 云层带正电创造了电荷
B. 云层因失去原子核而带正电荷
C. 云层因得到电子而带正电荷
D. 闪电电流通过避雷针时，电流方向是从云层到避雷针
5.如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的
四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是 ( )
A. M接a，N接b B. M接d，N接aC. M接c，N接dD. M接d，N接c6.在使用电流表测量电路中电流的实验中，只有电流表接入电路中的一部分可
见，下列说法正确的是()
A. a导线中电流为2.5A
B. b导线中电流为1.5A
C. b导线中电流可能为1.7A
D. b导线和c导线中电流之和为1.5A

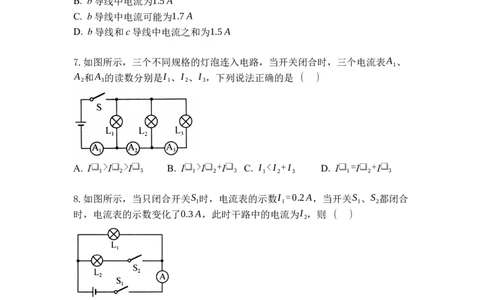

7.如图所示，三个不同规格的灯泡连入电路，当开关闭合时，三个电流表A 、
1
A 和A 的读数分别是I 、I 、I ，下列说法正确的是 ( )
2 3 1 2 3
A. I❑ >I❑ >I❑ B. I❑ >I❑ +I❑ C. I <I +I D. I❑ =I❑ +I❑
1 2 3 1 2 3 1 2 3 1 2 3
8.如图所示，当只闭合开关S 时，电流表的示数I =0.2A，当开关S 、S 都闭合
1 1 1 2
时，电流表的示数变化了0.3A，此时干路中的电流为I ，则 ( )
2
A. I❑ :I❑ =2:3
1 2
B. 流过灯L 的电流为0.3A
2
C. 流过灯L 、L 的电流之比为2:5
1 2
D. 开关S 由闭合变为断开时，流过L 的电流变大
2 1
9.如图所示电路，A 的示数为0.48A，A 的示数为0.32A，A 的示数为0.28A，
1 2 3
则()A. 通过L 的电流为0.12A B. 通过L 的电流为0.48A
1 2
C. 通过L 的电流为0.80A D. 通过三个灯泡的电流之和是1.08A
3

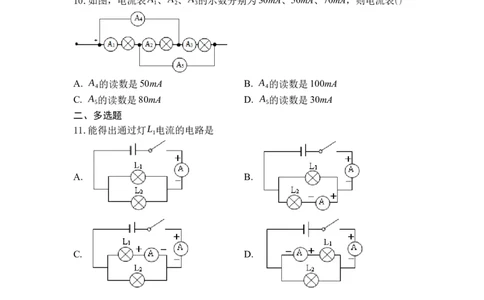

10.如图，电流表A 、A 、A 的示数分别为30mA、50mA、70mA，则电流表()
1 2 3
A. A 的读数是50mA B. A 的读数是100mA
4 4
C. A 的读数是80mA D. A 的读数是30mA
5 5
二、多选题
11.能得出通过灯L 电流的电路是
1
A. B.
C. D.
12.如图所示，已知电流表A的示数为1.5A，电流表A 的示数为0.8A，电流表
1
A 的示数为1.2A，有关通过L 的电流的大小说法正确的是()
2 1
A. 通过L 的电流的大小为0.3A
1B. 通过L 的电流的大小为0.7A
1
C. 通过L 的电流的大小为0.5A
2
D. 通过L 的电流的大小为0.5A
3
三、填空题
13.国庆节到了，班委会买来一串节日用的小彩灯，用来装饰班级。在使用过程
中，一只小彩灯坏了，导致整串彩灯都不发光，由此判断，小彩灯之间是采用
______的方式连接的。若这一串灯总共有100只相同的小灯泡，电源插头处的
电流为0.2A，则通过每一只小灯泡的电流为______A。

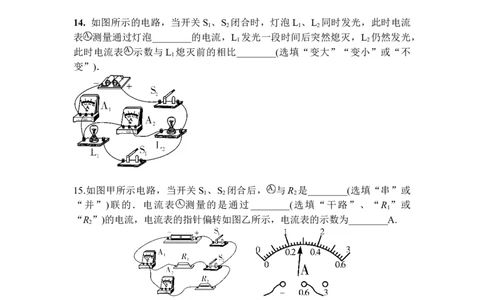

14. 如图所示的电路，当开关S 、S 闭合时，灯泡L 、L 同时发光，此时电流
1 2 1 2
表 测量通过灯泡________的电流，L 发光一段时间后突然熄灭，L 仍然发光，
1 2
此时电流表 示数与L 熄灭前的相比________(选填“变大”“变小”或“不
1
变”)．
15.如图甲所示电路，当开关S 、S 闭合后， 与R 是________(选填“串”或
1 2 2
“并”)联的．电流表 测量的是通过________(选填“干路”、“R ”或
1
“R ”)的电流，电流表的指针偏转如图乙所示，电流表的示数为________A.
2
甲 乙
16.小明在探究并联电路电流规律时，按图甲所示的电路图连接好电路后，闭合
开关 S 和 S ，观察电流表示数，再闭合开关 S ，示数保持不变的电流表是
1 2
________；同时小明观察到电流表 的示数如图乙所示，为了使测量结果更精
确，断开开关S后，接下来的操作是______________．(电源电压保持不变)17.如图所示，开关S闭合后，发现A A 两只电流表的指针恰好偏转到同一位
1 2
置，若通过L 的电流为0.8A，则电流表A 示数是______A，电流表A 示数是
1 1 2
______A。
四、作图题
18.如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路的连接．
要求：两灯并联，开关S在干路上，电流表只测通过L 的电流，导线不能交叉．
1
19.根据如图所示的实物连接图，在虚线框中画出对应的电路图．
五、实验探究题
20.如图所示是“探究并联电路的电流规律”的实验电路．(1)实验时，接好电路后，闭合开关发现两灯都亮，但由于连线较乱，一时无法
检查两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯都熄
灭，因此他认定两灯连成了串联，小明的方法是___________(填“正确”或
“错误”)的，理由是_________________________________________．
(2)若在某次测量时，按图甲连好电路闭合开关前，发现电流表指针位置如图乙
所示，则应该___________；排除问题后闭合开关，发现指针又偏向图乙位置，
其原因是________________________________________________．
(3)纠正(2)中错误后，分别测出A、B、C三处的电流值，如表所示．由此得出
结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．这
个 实 验 在 设 计 方 案 上 还 存 在 的 不 足 之 处 是
______________________________________(写出一条)．
位置 A B C
电流/A 0.18 0.18 0.36
(4)小军连接了如图丙的实物连接图，此时，电流表测的是___________(填“灯
L ”“灯L ”或“干路”)的电流．若要测灯L 的电流，请你在图上只改动一根
1 2 1
导线，完成电路的连接．(在需改动的导线上打“×”，再画出重新连接后的导
线)
21.如图是小明“探究串联电路电流特点”的电路图。
(1)电流表应_________(选填“串联”或“并联”)在被测电路中。
(2)实验中，选择两个小灯泡的规格应该是_________的(填“相同”或“不相
同”)。
(3)闭合开关后，发现电流表指针如图，原因是：________________________。
(4)当闭合开关后，灯L 的亮度比灯L 的亮度大，则下列说法正确的是________。
2 1
A.灯L 中的电流较大，所以L 更亮
2 2B.电流从电源正极出来先通过灯L ，所以L 更亮
2 2
C.两灯中的电流相等，亮度不同是由于两灯规格不同所致
(5)下表记录了串联电路实验中测得的A、B、C三个不同位置的电流值，有一
个位置的电流测量明显有误，造成这一错误的原因是________________。
位置 A B C
电流I/A 0.32 0.32 1.6
(6)小明接下来想探究并联电路中的电流特点，利用上面的实验器材连接好实物
图，电路图如所示，接好电路后。把电流表分别接入到 A、B、C三处，并多次
测量得出数据，表格如下所示。
A处的电流I B处的电流I C处的电流I
A B C
第一次量 0.10 0.12 0.22
第二次测量 0.20 0.24 0.44
第三次测量 0.25 0.30 0.55
①该表格设计中存在的不足之处是____________。
②可以得出结论：并联电路干路中的电流等于____________________________。
五、计算题（本大题共3小题，共24.0分）
22.在如图(a)所示的电路中，电流表A 的示数是1.6A，电流表A 的示数为0.8A，
1 2
通过灯泡L 的电流如图(b)所示．问：
3
(1)电流表A 的示数是多少？
3
(2)通过灯泡L 和L 的电流各是多少？
1 2
23.如图所示的电路中，当S 断开，S 接a时，电流表的示数是0.3A。则：
1 2
(1)此时通过灯L 、L 的电流分别是多少？
1 2(2)当S 闭合、S 接b时，电流表的示数为0.6A，通过灯L 、L 的电流分别是多
1 2 1 2
少？
(3)当S 闭合、S 接a时，电流表的示数为0.9A，通过灯L 的电流为600mA，此
1 2 1
时通过灯L 的电流是多少？
2
24.如图是一个实验用玻璃箱中的电路图。进行实验时，有时需要L 和L 同只时
1 2
发光，L 不发光；有时需要L 和L 同时发光，L 不发光。
3 2 3 1
求：(1)只闭合S ，电流表A 表示数为0.36A，则电流表A 、A 表示数各为多少？
1 1 2 3
(2)请分析当L 和L 同时发光，L 不发光时，开关S 、S 、S 的闭合情况？
2 3 1 1 2 3
(3)若L 和L 同时发光，L 不发光时，电流表A 表示数为1.5A，电流表A 示数
2 3 1 1 2
0.6A，则A 表示数为多少？
3
