苏科九上13.3 电流和电流表的使用
（共19题）
一、选择题（共11题）

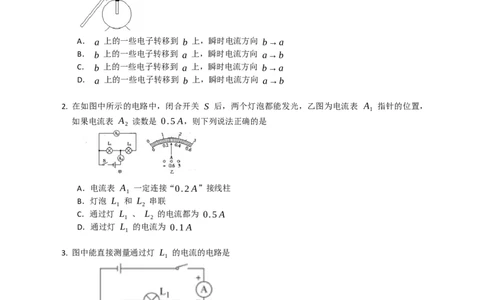

1. 如图所示，用一个带正电的物体 a 去接触不带电的验电器的金属球 b 时，金属球 b 也带上正电，
则下列说法正确的是
A． a 上的一些电子转移到 b 上，瞬时电流方向 b→a
B． b 上的一些电子转移到 a 上，瞬时电流方向 a→b
C． b 上的一些电子转移到 a 上，瞬时电流方向 b→a
D． a 上的一些电子转移到 b 上，瞬时电流方向 a→b
2. 在如图中所示的电路中，闭合开关 S 后，两个灯泡都能发光，乙图为电流表 A 指针的位置，
1
如果电流表 A 读数是 0.5A，则下列说法正确的是
2
A．电流表 A 一定连接“0.2A”接线柱
1
B．灯泡 L 和 L 串联
1 2
C．通过灯 L 、 L 的电流都为 0.5A
1 2
D．通过灯 L 的电流为 0.1A
1
3. 图中能直接测量通过灯 L 的电流的电路是
1
A．B．
C．
D．
4. 避雷针的尖端不断向空中释放电子，则避雷针中的电流方向是
A．从地面流向尖端 B．从尖端流向地面
C．没有电流 D．无法判定
5. 如图所示的电路中，闭合开关时，下列说法正确的是
A．两个灯泡串联 B．灯泡 L 被短接
2
C．开关只能控制灯泡 L D．电流表测的是灯泡 L 的电流
1 1
6. 如图所示，两个相同的验电器 A 和 B，A 带正电，B 不带电，用带有绝缘柄的金属棒把 A 和
B 连接起来，下列说法不正确的是A．此过程中，自由电子从 B 向 A 定向移动，形成瞬间电流
B．验电器 A 金属箔张角变小，说明它得到电子
C．此过程中，瞬间产生的电流方向是从 B 向 A
D．验电器 B 金属箔张角变大，因为两金属箔都带上正电荷而互相排斥

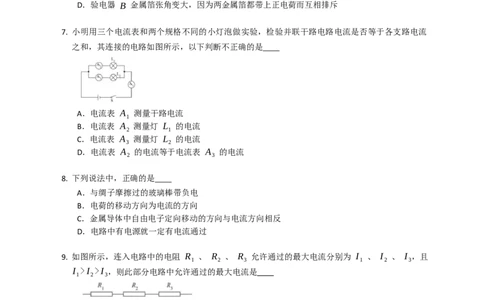

7. 小明用三个电流表和两个规格不同的小灯泡做实验，检验并联干路电路电流是否等于各支路电流
之和，其连接的电路如图所示，以下判断不正确的是
A．电流表 A 测量干路电流
1
B．电流表 A 测量灯 L 的电流
2 1
C．电流表 A 测量灯 L 的电流
3 2
D．电流表 A 的电流等于电流表 A 的电流
2 3
8. 下列说法中，正确的是
A．与绸子摩擦过的玻璃棒带负电
B．电荷的移动方向为电流的方向
C．金属导体中自由电子定向移动的方向与电流方向相反
D．电路中有电源就一定有电流通过
9. 如图所示，连入电路中的电阻 R 、 R 、 R 允许通过的最大电流分别为 I 、 I 、 I ，且
1 2 3 1 2 3
I >I >I ，则此部分电路中允许通过的最大电流是
1 2 3
A． I B． I C． I D． I +I +I
1 2 3 1 2 3
10. 在图中，用电流表测量并联电路中的干路电流，以下四个图中，正确的是A． B．
C． D．
11. 在如图所示的电路中，电源电压保持不变。闭合开关 S，向左移动滑动变阻器滑片的过程中，下
列说法中正确的是
A． V 表示数变大，A 表示数变小
1
B． V 表示数不变，A 表示数不变
C． A 表示数与 A 表示数的比值变小
1
D． A 表示数与 A 表示数的差值不变
1
二、填空题（共4题）
12. 如图所示，两个相同的验电器 A 和 B，A 带负电，B 不带电。用金属棒把 A 和 B 连接起来
的瞬间，金属棒中的电流方向从 （选填“A 到 B”或“B 到 A”）。
13. 物理学规定，电流的方向是从电源的 。
14. 若在 1 分钟内通过某导体的电荷量为 18 库，则通过该导体的电流为 安。
15. 如图所示，电流表的示数是 A。三、综合应用题（共4题）
16. 如图甲所示是用电流表测量电流的实物连接图，请按要求回答：
(1) 图甲中电流表测量的是通过灯泡 的电流。
(2) 如果电流表示数如图乙所示，则电流表测出的电流是 A。
(3) 如果要用电流表测通过灯 L 和 L 的总电流，且只允许移动一根导线，应将导线 （填
1 2
“a”“b”或“c”）的右端接在电流表的 （填“−”“0.6”或“3”）接线柱上。
17. 在图 a 的电路中，开关闭合后，灯泡 L 、 L 均正常发光，两个电流表的指针偏转如图 b 所
1 2
示。
(1) 请在图方框内画出该电路的电路图。
(2) 通过灯 L 的电流为 A，通过灯 L 的电流为 A。
1 2
18. 如图所示的电路中，L 、 L 是两只规格不同的小灯泡，当闭合开关 S 时，
1 2(1) 若发现 L 亮、 L 不亮，分析其电路有故障，则故障是 。
1 2
(2) 若发现电流表 A 和 A 的示数不相等，分析其原因，则可能是 。
1 2
19. 物理学上常把电流的形成与水流的形成进行类比。请阅读以下材料，完成填空和推导。
(1) 水管中的水朝一定方向流动，就会形成水流。如图所示，设水流动的速度为 v，水管的横截
面积为 S，水的密度为 ρ，则在 t 时间内流过水管某一横截面的水的体积 V = ，在 t
时间内流过该横截面的水的质量 m= ，单位时间内流过该横截面的水的质量即水流量
Iʹ= 。
(2) 导体中的自由电荷发生定向移动就会形成电流。物理学中把单位时间内通过导体某一横截面
的电荷量叫作电流，用 I 表示。如图所示，已知金属导体的横截面积为 S，导体中单位体积
内的自由电荷数为 n，每个自由电荷的电荷量为 q，自由电荷定向移动的速度为 v，请你仿
照（1）中水流量的推导过程，推导出电流 I 的表达式。（用已知量符号表示）答案
一、选择题（共11题）
1. 【答案】B
【解析】用一个带正电的物体 a 去接触不带电的验电器的金属球 b 时，物体 b 上的一部分多余
电子会转移到 a 上；因为电流方向与负电荷定向移动的方向相反，所以，瞬时电流方向 a→b。
2. 【答案】D
3. 【答案】D
【解析】A.图中电流表测干路总电流，故A错误；
B.中电流 1 与 L 串联，但正负接线柱错误，故B错误；
1
C.图中一个电流表测量干路电流，另一电流表测量 L 支路电流，故C错误；
2
D.图中两灯并联，电流表测 L 支路电流，故D正确。
1
4. 【答案】B
【解析】把正电荷定向移动的方向规定为电流的方向，避雷针的尖端不断地向空中释放电子，避雷
针向外放电，即带负电的电子由地面向上移动，故电流为从尖端向地面。
5. 【答案】D
【解析】由图可知，两灯泡并列连接，因此两个灯泡并联，故AB错误；
开关在干路上，所以开关控制整个电路，故C错误；
电流表 A 串联在 L 支路上，测通过灯泡 L 的电流，故D正确。
1 1
6. 【答案】C
【解析】ABD 、由题知，A 带正电（缺少电子），B 不带电，用带有绝缘柄的金属棒把 A 和
B 连接起来，则 B 上的一部分电子会通过金属棒转移到 A 上，形成瞬间电流；A 由于得到部
分电子，所以 A 带的正电荷会减少从而张角变小，而 B 因为失去电子也带上了正电荷，B 的两
金属箔带上同种电荷使 B 金属箔张角变大，故 ABD 正确；
C 、用带有绝缘柄的金属棒把 A 和 B 连接起来时，自由电子会发生定向移动，从 B 移动到
A，形成瞬间电流；因自由电子定向移动的方向与电流的方向相反，所以瞬间电流方向为从 A 到
B。故 C 不正确。
7. 【答案】D
【解析】灯 L 、 L 并联，电流表 A 测干路电流，A 测灯 L 电流，A 测灯 L 电流，故
1 2 1 2 1 3 2
A正确，故B正确，故C正确；
由于两灯泡规格不同，那么两条支路电流不相等，故D错误。
8. 【答案】C
【解析】A、与丝绸摩擦过的玻璃棒带正电。此选项错误；B、电荷的定向移动形成电流，规定正电荷定向移动的方向为电流的方向。此选项错误；
C、金属导体里面作定向移动的自由电子为负电荷，故电子定向移动方向与电流方向相反。此选项
正确；
D、要使电路中有电流，必须同时满足两个条件：有电源、通路。此选项错误。
9. 【答案】C
【解析】已知电阻 R 、 R 、 R 串联接入电路，根据串联电路中电流特点，各处电流相等，
1 2 3
因为 I >I >I ，所以此部分电路中允许通过的最大电流是 I 。
1 2 3 3
10. 【答案】C
11. 【答案】D
二、填空题（共4题）
12. 【答案】B 到 A
【解析】验电器 A 带负电，说明 A 有多余的电子，而验电器 B 不带电，用一根带有绝缘柄的
金属棒把 A 、 B 连接起来，自由电子由 A 向 B 移动；因自由电子的定向移动方向与电流方
向相反，故金属棒中的电流方向由 B 到 A。
13. 【答案】正极流向电源的负极
14. 【答案】0.3
15. 【答案】0.24
【解析】由图中可以知道，这个电流表接的量程是 0 到 0.6A，最小刻度读数为 0.02A，那么
电流表的示数是 0.24A。
三、综合应用题（共4题）
16. 【答案】
(1) L
2
(2) 0.5
(3) b；−
【解析】
(1) 由图甲可知，灯 L 、 L 并联，L 与电流表串联，因此电流表测通过 L 的电流.。
1 2 2 2
(2) 图乙中电流表使用了 0∼0.6A 的量程，分度值为 0.02A，其读数为 0.5A。
(3) 要用电流表测通过 L 、 L 的总电流，应把电流表接在干路上，将导线 b 的右端改接在电
1 2
流表的负接线柱上即可。
17. 【答案】
(1)(2) 2.16；0.54。
【解析】
(1) 由实物图可知，灯 L 和 L 并联，电流表甲测量干路电流，电流表乙测灯 L 的电流，开
1 2 2
关控制整个电路。
(2) 因为并联电路干路电流等于支路电流之和，且两个电流表的指针所指位置相同，所以电流表
乙的量程是 0∼0.6A，分度值是 0.02A，则电流表乙的读数（通过灯 L 的电流）：
2
I =0.54 A；
2
电流表甲的量程为 0∼3A，分度值为 0.1A，则电流表甲的读数（干路电流）：I=2.7A；
由并联电路的电流特点可得，通过 L 的电流：I =I−I =2.7A−0.54A=2.16A。
1 1 2
18. 【答案】
(1) L 短路
2
(2) 电流表量程不同
【解析】
(1) 从图中可以看出，灯泡电流表顺次连接，L 亮，说明电路不是断路，L 不亮，说明 L 被
1 2 2
短路。
故答案为：L 短路。
2
(2) 因为电流表 A 和 A 都测量串联电路电流，所以电流表 A 和 A 的示数应该相等，发
1 2 1 2
现电流表 A 和 A 的示数不相等，说明电流表量程不同。
1 2
故答案为：电流表量程不同。
19. 【答案】
(1) vtS；ρvtS；ρvS
(2) t 时间内自由电荷移动的距离 L=vt；t 时间内通过导体某一横截面的电荷数 N=nvtS；t
时间内通过导体某一横截面的电荷量 Q=Nq=nvtSq；而电流是指单位时间内通过导体某一横
Q nvtSq
截面的电荷量，故 I= = =nvSq。
t t
【解析】
(1) 通过水管某一横截面的水的体积是水流的速度、水管横截面积和流水时间的乘积，即
V =vtS；根据 m=ρV 可以求出流过水的质量 m=ρvtS；则水流量为 t 时间内流过水的质量
m ρvtS
m 与时间 t 的比值，Iʹ= = =ρvS。
t t
