苏科版九年级上册《13.5 电流表和电压表的综合应用》
同步练习卷
一 、单选题（本大题共5小题，共15分）
1.（3分）如图所示的四个电路中，正确的电路图是( )

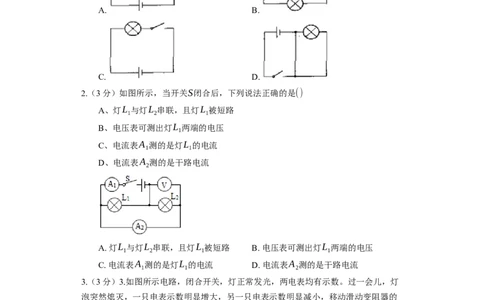

A. B.
C. D.
2.（3分）如图所示，当开关S闭合后，下列说法正确的是()
A、灯L 与灯L 串联，且灯L 被短路
1 2 1
B、电压表可测出灯L 两端的电压
1
C、电流表A 测的是灯L 的电流
1 1
D、电流表A 测的是干路电流
2
A. 灯L 与灯L 串联，且灯L 被短路 B. 电压表可测出灯L 两端的电压
1 2 1 1
C. 电流表A 测的是灯L 的电流 D. 电流表A 测的是干路电流
1 1 2
3.（3分）3.如图所示电路，闭合开关，灯正常发光，两电表均有示数。过一会儿，灯
泡突然熄灭，一只电表示数明显增大，另一只电表示数明显减小，移动滑动变阻器的滑片均再无其他现象发生。造成此现象的原因可能是（）
A. 小灯泡断路 B. 滑动变阻器断路
C. 小灯泡被短路 D. 滑动变阻器被短路
4.（3分）如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另
一盏灯的工作的电路是( )
A. B.
C. D.
5.（3分）如图所示的电路中，滑动变阻器R的滑片P处于中点，只通过控制开关S 、
1
S 和S 的通断来研究电路的连接关系及电流规律，则下列探究能完成的是()
2 3
A. 只闭合S ，可以探究并联电路的电流规律
2
B. 开关都闭合，滑动变阻器R与灯泡L为串联关系
C. 只闭合S 、S ，滑动变阻器R与灯泡L为并联关系
2 3
D. 只闭合S 、S ，调节变阻器的滑片P灯泡L的亮度不变
1 3
二 、简答题（本大题共2小题，共12分）
6.（6分）如图所示，a、b、c 是三个电表，且电路连接没有错误，两个灯泡均正常
发光，已知a、b、c三个电表读得的数值依次为1.5、1.2、2.5(单位是A或V).则电源电压为______V；通过L 的电流是______A.
1
7.（6分）如图(a)所示电路，V 、V 是两只相同的电压表。当闭合开关后。灯泡L 和
1 2 1
L 都发光，这时两只电压表的指针偏转角度相同，均为图(b)所示，指针刚好对准刻度
2
线位置。则：

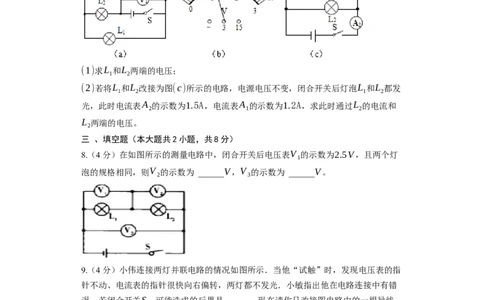

(1)求L 和L 两端的电压；
1 2
(2)若将L 和L 改接为图(c)所示的电路，电源电压不变，闭合开关后灯泡L 和L 都发
1 2 1 2
光，此时电流表A 的示数为1.5A，电流表A 的示数为1.2A，求此时通过L 的电流和
2 1 2
L 两端的电压。
2
三 、填空题（本大题共2小题，共8分）
8.（4分）在如图所示的测量电路中，闭合开关后电压表V 的示数为2.5V，且两个灯
1
泡的规格相同，则V 的示数为 ______V，V 的示数为 ______V。
2 3
9.（4分）小伟连接两灯并联电路的情况如图所示．当他“试触”时，发现电压表的指
针不动、电流表的指针很快向右偏转，两灯都不发光．小敏指出他在电路连接中有错
误．若闭合开关S，可能造成的后果是______；现在请你只改接图电路中的一根导线，
使电路连接完全正确．(在错接的导线上画×，然后画出正确的接线位置)答案和解析
1.【答案】C;
【解析】解：A、电路中无用电器；开关闭合后，导线直接将电源的两极连通，会发
生电源短路，故A错误。
B、电路无电源，用电器均不能工作，故B错误。
C、有电源，且电灯和开关串联，故C正确。
D、开关闭合后，导线直接将电源的两极连通，会发生电源短路，故D错误。
故选：C。
一个完整的电路包括电源，开关，用电器，导线，且不能出现短路。
此题主要考查了电路的组成。注意不要出现短路的情况：电源短路是指电源两极不经
过用电器直接连通的电路。

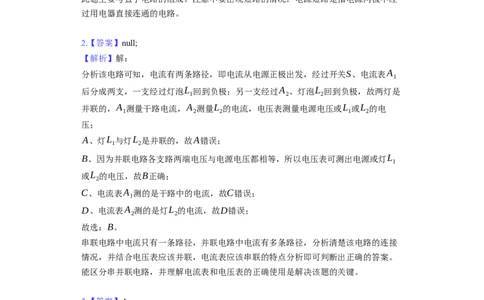

2.【答案】null;
【解析】解：
分析该电路可知，电流有两条路径，即电流从电源正极出发，经过开关S、电流表A
1
后分成两支，一支经过灯泡L 回到负极；另一支经过A 、灯泡L 回到负极，故两灯是
1 2 2
并联的，A 测量干路电流，A 测量L 的电流，电压表测量电源电压或L 或L 的电
1 2 2 1 2
压；
A、灯L 与灯L 是并联的，故A错误；
1 2
B、因为并联电路各支路两端电压与电源电压都相等，所以电压表可测出电源或灯L
1
或L 的电压，故B正确；
2
C、电流表A 测的是干路中的电流，故C错误；
1
D、电流表A 测的是灯L 的电流，故D错误；
2 2
故选：B。
串联电路中电流只有一条路径，并联电路中电流有多条路径，分析清楚该电路的连接
情况，并结合电压表应该并联，电流表应该串联的特点分析即可判断出正确的答案。
能区分串并联电路，并理解电流表和电压表的正确使用是解决该题的关键。
3.【答案】A;
【解析】略
4.【答案】A;
【解析】解：A、开关能同时控制两盏灯，两灯并联，若一盏灯的灯丝断了，不影响
另一盏灯的工作，故A符合题意；
B、两灯泡串联，互相影响，故B不符合题意；
C、两灯并联，但开关不能同时控制两盏灯，故C不符合题意；
D、两灯泡串联，故D不符合题意．
故选A．由开关能同时控制两盏灯，可知两灯泡并联，开关在干路上，然后对各个电路图逐一
分析．
解答该题的关键是需要对题中要求有清楚的认识，重点是开关的控制作用．
5.【答案】D;
【解析】解：
A、只闭合S ，断开S 、S ，L与R串联在电路中，不可以探究并联电路的电流规律，
2 1 3
故A错误；
B、开关都闭合，电流从电源正极出发不经用电器直接回负极，发生短路现象，烧坏
电流表和电源，是不允许的，故B错误；
C、只闭合S 、S ，滑动变阻器R被短路，故C错误；
2 3
D、只闭合S 、S ，滑动变阻器R与灯泡L为并联关系，并联电路中各支路电压相等，
1 3
都等于电源电压，故调节变阻器的滑片P灯泡L的亮度不变，故D正确。
故选：D。
(1)根据开关的断开和闭合情况判定电路的连接方式；
(2)根据电路的连接方式和滑动变阻器阻值的变化，由此分析灯泡L的亮度的变化。
此题主要考查了电路的连接方式、难度不大，要熟记这些知识。
6.【答案】2.5 0.3 ;
【解析】解：因两灯正常工作，则两灯和电源之间必定是通路，即a、b应为电流表；
而c若为电流表，则电源被短路，故c只能为电压表；a测量通过干路的电流，则
I=1.5A；b测量通过L 的电流，则I =1.2A.c测量电源电压，故电源电压是2.5V；由
2 2
于并联电路中，干路电流等于各支路电流之和，故通过灯L 的电流：
1
I =I-I =1.5A-1.2A=0.3A．
1 2
故答案为：2.5；0.3．
由题意可知两灯正常发光，则两灯均应和电源正负极相连通，确定三电表的类型及电
路的结构，由并联电路的规律可得出两灯的电流．
本题重点在于由题意判断三表的类型，需明确电流表和电压表在电路中的作用，根据
灯泡的发光情况进行判断．
7.【答案】解：(1)由图a所示电路图可知，两灯泡串联，电压表V 测电源电压，电压
1
表V 测L 两端电压；
2 1
串联电路总电压大于部分电路电压，由图b所示电压表可知，两电压表指针位置相同，
则电压表V 的量程为0～15V，示数为6V，电压表V 的量程为0～3V，示数为1.2V；
1 2
则灯L 两端两端电压为1.2V，灯L 两端电压U =U-U =6V-1.2V=4.8V；
1 2 2 1
(2)由图c所示电路可知，两灯泡并联，电流表A 测L 支路电流，电流表A 测干路电
1 1 2
流，通过L 的电流：I =I-I =1.5A-1.2A=0.3A，灯L 并联在电源两端，电源电压为6V
2 2 1 2
，则L 两端电压为你6V。
2
答：(1)L 两端电压为1.2V，L 两端的电压为4.8V；
1 2
(2)通过L 的电流为0.3A，L 两端的电压为6V。;
2 2
【解析】
(1)由图a所示电路图可知，两灯泡串联，电压表V 测电源电压，电压表V 测L 两端电
1 2 1
压；
根据电压表所测电路电压与指针偏转情况确定两电压表量程，读出其示数，然后求出
两灯泡两端电压；
(2)由图c所示电路可知，两灯泡并联，电流表A 测L 支路电流，电流表A 测干路电
1 1 2
流，由并联电路特点求出通过灯泡的电流、求出灯泡两端电压。
该题考查了求电压与电流问题，分析清楚电路结构是正确解题的前提与关键，应用串
并联电路特点、掌握电表的读数方法即可正确解题。
8.【答案】2.5 5;
【解析】解：由电路图可知，两灯泡串联，由于两个灯泡的规格相同，所以电压表V
1
和电压表V 的示数相同，已知电压表V 的示数为2.5V，故V 的示数为2.5V；
2 1 2
电压表V 测电源的电压，因为串联电路中总电压等于各分电压之和，所以电压表V 的
3 3
示数为：U =U +U =2.5V +2.5V =5V。
3 1 2
故答案为：2.5；5。
由电路图可知，两灯泡串联，根据串联电路的电压特点可知三电压表示数之间的关
系。
此题主要考查了串联电路的电压特点，分清电路的连接方式和电表所测的电路元件是
关键。
9.【答案】烧坏电源或电流表;
【解析】解：如图所示的“×”地方发生短路，当试触时，电压表两端没有电压，故
没有示数，而电流只通过电流表从电源正极流回负极，故电流很大，会造成电流表烧
坏和电源烧坏，主要没有把电压表并联使用．如图所示
故答案为 烧坏电源或电流表．
短路会使电路中的电流过大，因此电流表指针会很快向右偏转；因此当电压表的指针
不动、电流表的指针很快向右偏转，并且两灯都不发光，说明电路短路，会损坏电源和电流表．
该题考查了电路故障的判断．电压表应当与电灯并联使用，图中的电压表没有与电灯
并联而造成短路发生．
