苏科版九年级上册 13.4 电压和电压表的使用
一、单选题
1．在如图所示的电路中，电压表V、V、V 的示数分别为U、U、U 电流表A、A
1 2 3 1 2 3 1 2
的示数分别为I、I 则下列关系式中正确的是（ ）
1 2
A．U=U+U，I=I B．U=U=U，I=I
3 1 2 1 2 1 2 3 1 2
C．U=U=U，II
1 2 3 1 2 1 2 3 1 2
2．如图所示，甲乙均为能正常工作的常用电表，闭合开关S后，L、L 都能正常发光，
1 2
下列说法中正确的是（ ）
A．甲、乙两表可能都是电流表
B．甲、乙两表可能都是电压表
C．L、L 一定是并联在电路中的
1 2
D．甲一定是电压表，乙一定是电流表
3．如图所示，闭合开关，小灯泡不发光.若电路中只有一处故障，关于电路故障的分
析，下列说法中正确的是（ ）
A．若电流表示数为零，电压表的示数接近电源两端的电压，则可能是滑动变阻器断
路
B．若电压表示数为零，电流表指针有明显偏转，则可能是小灯泡断路
C．电压表、电流表示数均为零，则可能是小灯泡断路
D．若电压表、电流表示数均为零，则可能是滑动变阻器断路
4．下列估测最接近实际的是（ ）
试卷第1页，共3页A．重庆市夏季最高气温约 30℃ B．我国照明电路的电压为 36V
C．人体感到舒适的环境温度是 40℃ D．一节新干电池的电压为 1.5V
5．如图所示的电路，开关S闭合后，下列说法正确的是（ ）
A．灯泡L 和灯泡L 是串联的
1 2
B．电流表A 测的是灯泡L 中的电流
1 1
C．电流表A 测的是灯泡L 中的电流
2 2
D．电压表V直接测量的是灯泡L 两端的电压
2

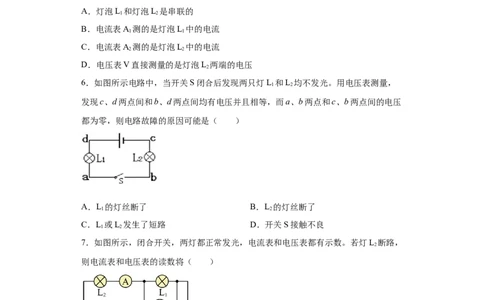

6．如图所示电路中，当开关S闭合后发现两只灯L 和L 均不发光。用电压表测量，
1 2
发现c、d两点间和b、d两点间均有电压并且相等，而a、b两点和c、b两点间的电压
都为零，则电路故障的原因可能是（ ）
A．L 的灯丝断了 B．L 的灯丝断了
1 2
C．L 或L 发生了短路 D．开关S接触不良
1 2
7．如图所示，闭合开关，两灯都正常发光，电流表和电压表都有示数。若灯L 断路，
2
则电流表和电压表的读数将（ ）
A．变大；变大 B．不变；变大
C．变小；不变 D．都变为零
8．如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源
“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，
试卷第2页，共3页若故障只有一个，则可能是（ ）
A．电源没电 B．开关断路
C．灯泡断路 D．灯泡短路
9．当今社会，智能手机已经成为人们工作和生活不可或缺的一部分。智能手机的电池
电压最接近（ ）
A．4V B．36V C．220V D．380V
10．如图所示电路中，电压表V、V、V 的示数分别为U、U、U，电流表A、A
1 2 3 1 2 3 1 2
的示数分别为I、I，那么下列有关说法正确的是（ ）
1 2
A．这是一个串联电路，且U=U+U，I=I
2 1 3 1 2
B．这是一个串联电路，且U+U=U ，I=I
1 2 3 2
C．这是一个并联电路，且U=U=U，II
2 1 3 1 2
11．小明将铜片、锌片插入土豆，制成土豆电池，如图甲所示，闭合开关S，发光二
1
极管发光；为判断土豆电池的正负极，小明将发光二极管更换成电压表，试触开关
S，发现电压表的指针向左偏转，下列说法正确的是（ ）
2
试卷第3页，共3页A．土豆电池将电能转化为光能
B．铜片是土豆电池的正极
C．判断土豆电池正负极时，选择电流表更合适
D．锌片是土豆电池的正极
12．如图所示的电路，闭合开关S后，变阻器滑片P滑至最右端时，下列分析正确的
是（ ）
A．L与R串联，电压表V测R电压
B．L与R并联，电流表A 测R电流，A 测L电流
1 2
C．L与R并联，电流表A 测R电流，A 测总电流
1 2
D．L被短路，电压表示数为电源电压
13．用如图所示电路探究串联电路的电压规律，下列说法正确的是（ ）
A．电压表不能直接测量电源电压
B．若测量L 两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点
1
C．实验得到的结论为：串联电路电压处处相等
D．改变两个小灯泡的规格，重复实验，是为了减小实验误差
试卷第4页，共3页14．如图，L、L 是灯泡，且两灯均正常发光，“〇”处可以连接电流表、电压表测
1 2
量电路中的电流、电压，以下说法中正确的是（ ）
A．a为电流表，b为电压表，c为电流表
B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表
D．a为电流表，b为电流表，c为电流表
15．如图所示，小明将A、B两种不同的金属片分别插入土豆，制成土豆电池，闭合
开关S，发光二极管发光，电压表有示数。以下关于电路的理解正确的是（ ）
A．若断开开关，A、B两金属片间没有电压
B．金属片B是电源的正极
C．导线中电子的定向移动方向是从发光二极管到开关
D．若发光二极管断路，电压表没有示数
二、填空题
16．如图所示的电路，闭合开关，两只灯泡都不发光，且电流表和电压表均没有示数。
现仅将L 和L 两灯泡的位置对调，其它不变，再次闭合开关时，发现两只灯泡仍不发
1 2
光，电流表指针仍然不动，但电压表的指针却有了明显的偏转。根据上述信息可以判
断出该电路的故障是_______（选填“灯泡L”或“灯泡L”）灯丝断路。
1 2
17．如图所示的电路，闭合开关后进行测量，得到电压表V 示数为2.5 V，则电压表
1
V 的示数为______V，电压表V的示数为______V。
2
试卷第5页，共3页18．在如图所示的电路中，电源电压为U。闭合开关S，灯L发光。一段时间后，电
灯熄灭。若已知电路中只发生一处故障，且只发生在灯L或电阻R上。根据信息回答
下列问题
①电路中可能发生的故障是 ___________ 。
②若电流表的指针指在零刻度上，请写出电压表的示数及对应的故障。 ___________
19．如图所示的电路，电源电压为U 保持不变，开关S闭合，电路正常工作。一段时
0
间后，其中仅一只电表的示数变大。若电路中仅有一处故障且只发生在电阻R、R 上，
1 2
请根据相关信息写出电压表V 与电流表A的示数及相对应的故障______。
1
20．干电池使用时主要是将______能转化为______能；一节干电池的电压是
______V。
三、综合题
21．在能源危机和环境污染的双重压力下，发展新能源汽车早已经是迫在眉睫的事情
了，现阶段发展混合动力汽车，也是成为了我们生活中比较常见的步伐工具，图所示
为国产油电混合动力汽车：
试卷第6页，共3页（1）给汽车蓄电池充电时，蓄电池相当于______（选填“用电器”或“电源”）；汽
车各转向灯能独立工作，因此转向灯间是______联的；
（2）干毛巾刚擦完玻璃，很容易吸附灰尘，这是因为带电体能______；
（3）汽车发动机为汽油发动机，它把汽油燃烧产生的______能部分转化为______能，
再通过传动机将动力传给车轮使汽车行驶；
（4）而电动车，是通过蓄电池来提供电能，通过电动机得到动力，电动机的电源采用
的是48V的电压，如果使用12V的蓄电池，则应将______个蓄电池______联。
22．爱做实验的小明，连接了如图所示的电路中，除了有一根导线是断的，其余的器
材完好无损，R
L1
＝10Ω，R
L2
＝5Ω电源是由三节新蓄电池串联（每节蓄电池电压2V）
组成．为了查出这根导线，小明同学采取了下列方法：将电表的正接线柱与电源的正
极a相连，再将电表的负接线柱分别与L 的b接线柱和L 的c接线柱相连，通过观察
1 2
电表的示数判断出了这根导线．
（1）在上述操作前，小刚所选用的电表应是下列的哪一种_____（选填“A”或
“B”）．
A．量程为3V的电压表 B．量程为15V的电压表
（2）选用正确的电表后，当电表接a、b两点时，电表没有示数，当电表接a、c两点
时，如果电表有示数，此时电表的示数是____．则导线____一定是断的．
（3）小明在物理实验室发现一个如图所示的盒子，面板上有四个接线柱、一个灯泡和
一个开关．他发现，闭合开关时灯泡能够发光，断开开关时灯泡就熄灭．老师告诉他
B、C间有个电源，另外，电路中还有一个电阻．他非常想了解盒子内部的电路，于是
找来了一个电流表和两根导线做了以下探究：
①断开开关，将电流表的a端固定到A接线柱上；
②将电流表的b端接到B接线柱上，发现灯泡不亮，电流表的示数为零；
试卷第7页，共3页③将电流表的b端接到C接线柱上，发现灯泡较亮，电流表有示数；
④将电流表的b端接到D接线柱上，发现灯泡较暗，电流表的示数减小．
请你根据小明的探究过程及现象帮他把盒内电路的电路图补充完整．
( )
23．（1）如图1甲所示电路中，闭合开关S，电流表A 与A 指针指示的位置均如图
1 2
乙所示，①通过灯泡L 的电流为______；②L 的电流为______。（要写出计算过程）
1 2
（2）如图2，在烧杯中加入盐水，然后将连在电压表上的铜片和铝片插入盐水中，这
样就制成了一个电池．观察电压表指针的偏转与接线可知（实物连接图1甲所示），
图2乙是连接电路图（铝片和铜牌的连接如图所示）。这个电池的电压是______V；，
其中______片是它的电池正极（选填“铝”、“铜”）。
24．根据教材中实验，回答下列问题：
（1）如图所示，让小车分别从斜面的不同高度由静止滑下，撞击水平面上的木块，该
实验是探究______（选填“小车”、“木块”）的动能与______的关系，通过比较
______来比较动能大小，木块因受到______最终静止；
试卷第8页，共3页（2）如图所示是演示点火爆炸的实验装置．按动电火花发生器的按钮，点燃盒内酒精，
盒盖被打出去．这是因为酒精燃烧产生的燃气对外______，燃气的______能转化为盒
盖的______能，这与四冲程汽油机的_______冲程的能量转化相同；
（3）小明将铜片、锌片插入土豆，制成土豆电池．如图甲所示，闭合开关S，发光二
1
极管发光，此装置的能量转化方式主要是：______能→______能→______能。为判断
土豆电池的正、负极，他连接电路如图乙所示，试触开关S，发现电压表的指针向左
2
偏转，铜片是土豆电池的______极。
25．在图所示的电路中，电源电压保持不变，闭合开关，电路正常工作。一段时间后，
由于该电路中一个电阻出现了故障，使得电压表的示数变大。
（1）电路中可能存在的故障是______________。
（2）若用小灯泡L替换电路中的电阻R，请写出替换前后电压表示数变化的情况及相
2
应的电路故障。__________
26．如图所示的电路中，当开关 闭合后，电压表 的示数为 ，电流表 的示数
为 ．
试卷第9页，共3页（ ）画出对应实物电路的电路图；
（ ）求电灯 两端的电压大小．
试卷第10页，共3页参考答案：
1．A
【详解】
电压表在电路中看作断路处理，这是个串联电路，电压表V 测灯L 电压，电压表V 测灯
1 1 2
L 电压，电压表V 测电源电压，由串联电路电流处处相等知I=I；由串联电路总电压等于
2 3 1 2
各用电器电压之和知U=U+U。
3 1 2
故A正确，BCD错误。
故选A。
2．C
【详解】
A．若甲、乙两表都是电流表，闭合开关S后，则电路短路，故A错误；
B．若甲、乙两表都是电压表，闭合开关S后，L、L 不能正常发光，故B错误；
1 2
C．两灯在相同的两点之间，L、L 一定是并联在电路中的，故C正确；
1 2
D．甲在干路上，若甲是电压表，电压表串联在电路中，两灯不能正常发光，故D错误。
故选C。
3．D
【详解】
A．若电流表示数为零，说明电路出现了断路，电压表的示数接近电源两端的电压，电压
表与电源两极是连通的，则可能是灯泡断路，故A错误；
B．若电压表示数为零，电流表指针有明显偏转，说明电路是通路；电压表示数为零，可
能是与电压表并联的部分电阻为0，则可能是小灯泡短路，故B错误；
CD．若电压表、电流表示数均为零，则电路为断路，电压表与电源两极间是断开的，则可
能是滑动变阻器断路，故C错误，D正确。
故选D。
4．D
【详解】
A．重庆市夏季最高气温约为40℃，故A不符合题意；
B．我国照明电路的电压为220V，故B不符合题意；
答案第1页，共2页C．人体感到舒适的环境温度是23℃左右，故C不符合题意；
D．一节新干电池的电压为1.5V，故D符合题意。
故选D。
5．D
【详解】
分析电路可知，当开关S闭合，灯泡L 和灯泡L 并联，电流表A 测L 这条支路的电流，
1 2 2 1
电流表A 测干路电流，电流表V测L 两端电压，同时也测L 和电源两端电压。故ABC错
1 2 1
误,D正确。
故选D。
6．A
【详解】
由电路图知，两灯串联在电路中，开关闭合后，两灯都不发光，则是电路出现了断路或两
灯都短路了，但两灯都短路，电源会损坏。而用电压表测量c、d间和b、d间，电压表有
示数，且相等，说明电压表测的都是电源电压，那么电源没损坏，则电路中出现了断路，
而b、c和c、d间都没断路，灯L 没断开。a、b间和c、b间电压都为0，说明L 断路了，
2 1
或者L 和开关S同时断路了，故A符合题意，BCD不符合题意。
1
故选A。
7．D
【详解】
如图所示，闭合开关，两灯串联，电压表测L 两端的电压，电流表测串联电路中的电流；
1
当L 断路时，电路中电流为0，则电流表示数为0，此时电压表未接入电路，示数也为0，
2
所以电流表和电压表示数均变小且为0。故ABC不符合题意，D符合题意。
故选D。
8．B
【详解】
答案第2页，共2页将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，
无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，
故ACD不符合题意，B符合题意。
故选B。
9．A
【详解】
智能手机的电池电压一般为3.7V，最接近4V，故A符合题意，BCD不符合题意。
故选A。
10．A
【详解】
首先将电压表作为断路从电路中拆除，可知这是一个串联电路，根据串联电路电流的特点
可知，电流处处相等，即
I=I
1 2
V 测下面电阻两端的电压，V 测两个电阻的总电压，V 测上面一个电阻两端的电压，根据
1 2 3
串联电路电压的特点可知
U=U+U
2 1 3
故A正确，BCD错误。
故选A。
11．B
【详解】
A．在如图甲所示的工作过程中，其能量转化方式主要是土豆中的化学能，转化为电能，
再转化为二极管的光能，故A错误；
BD．如图乙所示，当指针向左偏转时，说明电压表的正负极是反接的，可判断铜片是土豆
电池的正极，故B正确，D错误；
C．电流表不能直接接到电源两极上，所以判断土豆电池正负极时，不能选择电流表，故C
错误。
故选B。
12．C
答案第3页，共2页【详解】
如图所示，当变阻器滑片P滑至最右端时，电流分为两支，一支经过L、A 回到负极，另
2
一支经过A、R、A 后回到负极，所以L与R并联，电流表A 测R电流，A 测总电流，根
1 2 1 2
据并联电路特点，电压表V测电源或支路两端电压。故ABD错误，C正确。
故选C。
13．B
【详解】
A．电压表可以并联在电源两端，直接测量电源电压，A错误；
B．若测量L 两端电压，需将电压表并联在L 两端，即a、b两点间，且电压表正接线柱接
1 1
a点，负接线柱接b点，保证电流从正接线柱流入，负接线柱流出，B正确；
C．实验得到的结论为：串联电路，电源电压等于各用电器两端电压之和，C错误；
D．改变两个小灯泡的规格，重复实验，是为了得到普遍规律，D错误。
故选B。
14．B
【详解】
电流表相当于导线，只能串联在电路中，电压表相当于断开，只能并联在电路中；由图可
知a表跟灯泡L 并联，所以应为电压表；b表与灯泡L 并联，应为电压表；c表跟灯泡L
1 2 2
串联，所以应为电流表。
故选B。
15．C
【详解】
A．电源的两端是存在电压的，与外部电路的通断情况无关，故A错误；
B．闭合开关S，发光二极管发光，电压表有示数，说明电压表的连接方法正确（即电流
“正进负出”），则由图中电压表的正负接线柱可知，金属片A为电源的正极，金属片B
为电源的负极，故B错误；
C．电流从“电池”的A金属片流出，经过开关到发光二极管，所以导线中电子的定向移
动方向是从发光二极管到开关，故C正确；
答案第4页，共2页D．若发光二极管断路，电压表测量的是电源电压，则电压表有示数，故D错误。
故选C。
16．L
2
【详解】
若是灯泡L 的灯丝断了，如图可知，电压表能通过灯丝L、电流表、导线接到电源上，电
1 2
压表有示数，故不符合题意；若是灯泡L 的灯丝断了，如图可知，电压表接不到电源上，
2
无示数，电路中无电流，电流表无示数，将两灯泡L 和L 的位置对调，再次闭合开关，电
1 2
压表能通过灯丝L、电流表、导线接到电源上，电压表有示数，电路中无电流，电流表无
1
示数，故灯泡L 的灯丝断了符合题意。
2
17． 2.5 2.5
【详解】
[1] [2] 如图所示，两灯并联，根据并联电路的电压规律，在并联电路中各支路两端电压等
于电源电压，所以电压表V V、V的示数均为2.5V。
1、 2
18． 灯L短路或灯L开路，亦或电阻R开路 电压表的示数为0，则电
阻R开路；若电压表示数为U，则灯L开路
【详解】
[1]闭合开关S，灯L发光。一段时间后，电灯熄灭，说明灯L没有电流通过，则可能是灯
L自身短路了或者灯L开路，亦或电阻R开路导致没有电流通过，从而熄灭
[2]电流表的指针指在零刻度上，说明电路中没有电流通过，故障类型为开路。若电压表的
示数为0，则电阻R开路；若电压表示数为U，则灯L开路。
19．电压表V 的示数为U，电流表A的示数为零，电阻R 断路；电压表V 和电流表A的
1 0 1 1
示数均为0，电阻R 断路
2
【详解】
由电路图知道，电阻R、R 串联在电路中，电流表测电路电流，电压表V 测R 的电压，
1 2 1 1
电压表V 测R 的电压。
2 2
由于电阻R、R 串联在电路中，若电路断路，电流表和其中一个电压表的示数将为零，另
1 2
一个电压表示数变大，为电源电压，符合题意。若电路短路，则电路电阻变小，由欧姆定
答案第5页，共2页律知道，电路电流变大，其中与短路电阻并联的电压表示数减小为0，另一个电压表示数
增大，为电源电压，不符合题意，综上所述，电路故障应是电阻断路。
若电阻R 断路，则电压表V 的示数为U，电流表A和电压表V 的示数为零；若电阻R 断
1 1 0 2 2
路，电压表V 和电流表A的示数均为0。
1
20． 化学 电 1.5
【详解】
[1][2][3]干电池储存的是化学能，使用时主要将化学能转化为电能为灯泡等用电装置供电，
实验室常用的一节干电池电压为1.5V。
21． 用电器 并 吸引轻小物体 内 机
械 4 串
【详解】
（1）[1]给汽车蓄电池充电时，蓄电池消耗了电能，所以蓄电池相当于用电器。
[2]由于汽车各转向灯能独立工作，互不影响，所以，转向灯间是并联的。
（2）[3]由于带电体能吸引轻小物体，而干毛巾擦车玻璃时，由于摩擦而带电，故刚擦完
的玻璃很容易吸附灰尘。
（3）[4][5]汽油发动机，它把汽油燃烧产生的化学能先转化为内能，然后内能再转化为机
械能，对外提供动力。
（4）[6][7]电动车的电源采用的是48V的电压，由于串联电池组的总电压等于每节电池电
压之和，所以，由需要将4个12V的蓄电池串联使用。
22． B 6V 导线2
【详解】
(1)[1]当电压表和坏导线并联时，电压表串联入电路中，电压表示数为电源电压，已知电源
电压是6V，故不能选量程为3V的电压表，应选择量程为15V的电压表，故B符合题意；
(2)[2]电压表接在a、b两点时，如果电表没有示数，说明a、b以外出现断路，即导线2或
3是断开的；当电表接a、c两点时，如果电表有示数，则示数为电源电压6V；
答案第6页，共2页[3]电压表接在a、c两点时，如果电压表有示数，说明导线3是完好的，又有导线1完好，
则导线2一定是断的；
(3)[4]题中已知B、C间是电源；电流表接在A、B间时灯泡不亮，电流表的示数为零，说
明电路中没有电源，此处不是开关；电流表接在A、C间时灯泡较亮，电流表有示数，说
明电路闭合并且电路中电阻较小，电流较大；电流表接在A、D间时灯泡较暗，电流表的
示数减小，说明电路闭合但电路中电阻增大，电流减小，此中有电阻；通过以分析可知：
A、B间是灯泡，A、D间是开关，D、C间是电阻．故盒内电路的电路图为：
23． 1.76A 0.44A 0.3 铜
【详解】
（1）[1][2]由电路图可知，两灯并联，电流表A 测干路电流，A 测L 支路电流，由并联电
1 2 2
路干路电流等于各支路电流之和可知，A 示数应大于A 示数，而两电流表指针偏转相同，
1 2
所以A 使用0~3A量程，分度值0.1A，由图乙可知其示数为2.2A，即干路电流为 ；
1
A 使用0~0.6A量程，分度值0.02A，其示数为0.44A，即L 支路电流为 ；由并
2 2
联电路的电流特点可知，通过L 电流为
1
故通过L 电流为1.76A，通过L 的电流为0.44A。
1 2
（2）[3][4]因为电压表将“﹣”和“3”两个接线柱接入电路，所以电压表的量程为3V，且
电压表的示数为0.3V，因此这块电池的电源为0.3V；因为与电压表正接线柱相连的为电源
的正极，所以铜片是电源正极。
24． 小车 速度 木块移动的距离 摩擦（阻）力
做功 内 机械 做功 化学 电
光 正
【详解】
答案第7页，共2页试题分析：（1）实验中，让小车在不同的高度由静止滑下，目的是研究小车动能与速度的
关系；实验中采用转换法，通过观察木块在水平面上移动的距离的大小比较小车动能的大
小，木块被撞后，移动的距离越远，说明小车的动能越大；木块在水平面上由于受到摩擦
力的作用，最终会静止．
（2）酒精燃烧后产生的燃气对盒盖做功，燃气的内能减少，转化为盒盖的机械能，盒盖的
机械能增加，与汽油机的做功冲程中的能量转化相同．
（3）在甲图的工作过程在，其能量的的转化方式主要是，土豆的化学能转化为电能，再转
化为二极管的光能，如图乙所示，当指针向左偏时，说明电压表的正负极是反接的，所以，
铜片是土豆电池的正极．
考点：探究影响动能的因素 控制变量和法转换法 热机的做功原理 判断能量的转化 利用
电表判断电流方向
25． R 短路或R 断路 见解析
1 2
【详解】
（1）[1]由图可知，该电路为串联电路，电压表测量的是电阻R 两端的电压，电流表测量
2
电路中的电流；电压表示数变大，说明电压表测量的是电源电压，即电压表直接接在电源
的两极上，所以故障是R 短路或R 断路。
1 2
（2）[2]原来电压表的示数等于电源电压，用完好的小灯泡替换R，电压表测量小灯泡两
2
端的电压，若电压表示数变小，则R 断路。若电压表示数不变，则R 短路。
2 1
26．（1） （2）3.0V
先分析电路实物图，两个灯泡串联关系，电压表V测电源电压，电压表V 测灯L 两端电
1 1
压，再画出对应的电路图；串联电路总电压等于各部分电压之和．
【详解】
（1）分析电路实物图，两个灯泡串联关系，电压表V测电源电压，电压表V 测灯L 两端
1 1
答案第8页，共2页电压，画出对应实物电路的电路图如图所示：
（2）观察电路可知电压表V测电源电压，电压表V 测灯L 两端电压，串联电路总电压等
1 1
于各部分电压之和，因此电灯L 两端的电压为：U=U-U=4.5V-1.5V=3.0V.
2 2 1
