一、初识家用电器和电路
目录
【A 夯基础】............................................................................................................................1
一、电路的组成部分及其作用...............................................................................................................1
二、电路元件及其符号...........................................................................................................................3
三、使小灯泡发光....................................................................................................................................4
四、辨析电路图........................................................................................................................................5
五、辨析实物图........................................................................................................................................6
六、电路的三种状态................................................................................................................................7
七、作图题................................................................................................................................................8
八、实验题................................................................................................................................................8
【B 提能力】..........................................................................................................................10
【C 链中考】..........................................................................................................................13

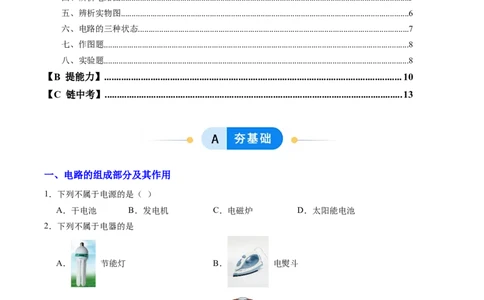

一、电路的组成部分及其作用
1．下列不属于电源的是（ ）
A．干电池 B．发电机 C．电磁炉 D．太阳能电池
2．下列不属于电器的是
A． 节能灯 B． 电熨斗
C． 电热水壶 D． 电池
3．下列器材中属于电源的是（ ）
A．电灯
B．电饭锅
C．发电机
D．电视机4．如图所示的电路元件是（ ）
A．电阻 B．电池
C．开关 D．灯泡
5．下列器件中,属于电源的有 ;属于用电器的有 .(填字母代号)
A电冰箱 B 蓄电池 C 日光灯 D 太阳能电池 E 正在充电的手机电池 F电视机 G
发电机 H 电动机

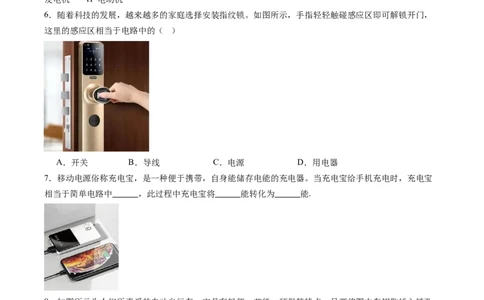

6．随着科技的发展，越来越多的家庭选择安装指纹锁。如图所示，手指轻轻触碰感应区即可解锁开门，
这里的感应区相当于电路中的（ ）
A．开关 B．导线 C．电源 D．用电器
7．移动电源俗称充电宝，是一种便于携带，自身能储存电能的充电器。当充电宝给手机充电时，充电宝
相当于简单电路中 ，此过程中充电宝将 能转化为 能.
8．如图所示为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将图中车钥匙插入锁孔
并顺时针旋转一下，车子就通电了，但不会行驶。这车钥匙实质相当于一个 ，跨上自行车将
右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快。给电动车充电时，将
能转化为 能。9．关于电源和用电器，下列说法中正确的是（ ）
A．电源是产生电能的装置
B．电源是把其他形式能转化为电能的装置
C．用电器是把电能转化为化学能的装置
D．充电电池只能做电源，不能做用电器
10．电路就是用导线把电源、用电器、 等元件连接起来组成的电流路径，实验室所用导线的材料通常
是 。如果用导线直接将电源两极相连，就会造成 ，损坏电源。

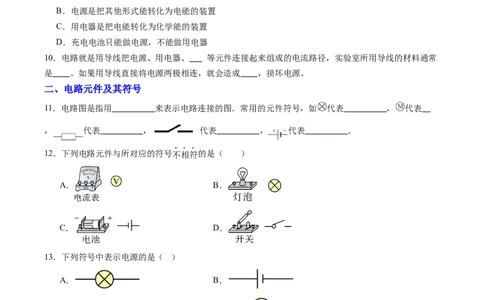

二、电路元件及其符号
11．电路图是指用 来表示电路连接的图．常用的元件符号，如 代表 ， 代表
， 代表 ， 代表 ， 代表 ．
12．下列电路元件与所对应的符号不相符的是（ ）
A． B．
C． D．
13．下列符号中表示电源的是（ ）
A． B．
C． D．
14．下面几种电路元件符号所代表的电路元件错误的是（ ）
A． 开关 B． 电动机
C． 灯泡 D． 交叉相连导线三、使小灯泡发光
15．手电筒的构造如图所示，电源为两节干电池，下列说法正确的是（ ）
A．按键相当于用电器
B．弹簧为绝缘体
C．干电池供电时，化学能转化为电能
D．若按下按键灯泡不发光，一定是由于灯泡发生断路故障
16．小灯泡的结构如左图，按右图中连接能让完好的小灯泡发光的是（ ）
A． B．
C． D．
17．在“怎样让一个灯泡亮起来”的活动中，小华同学用导线将图示元件连接起来的过程中，下列说法错
误的是（ ）
A．在连接电路的过程中，开关断开或闭合都可以
B．拆除电路时，要先断开开关
C．导线连接线柱时，需将导线按顺时针方向绕在接线柱上再将接线柱的螺帽顺时针旋紧
D．绝对不允许不经过小灯泡就直接用导线把电池的正极和负极连接起来
四、辨析电路图
18．如图所示，下列电路的构成正确的是（ ）A． B．
C． D．
19．下列电路图中，正确的是（ ）
A． B．
C． D．
20．如图所示电路图中，正确的是（ ）
A．
B．
C．D．
21．下列电路中，正确的是（ ）
A． B．
C． D．
22．手电筒的结构如图所示，下列电路图中，表示该手电筒电路的是（ ）
A． B．
C． D．
五、辨析实物图
23．如图所示的电路中，正确完整的电路是（ ）A． B． C． D．
24．下列电路图连接正确的是（ ）
A． B．
C． D．
六、电路的三种状态
25．小明把两只不同规格且完好的小灯泡和两节干电池连接成如图所示的电路，当他检查电路连接正确后，
闭合开关，发现只有小灯泡L 不亮，原因可能是（ ）
2
A．小灯泡L 断路 B．小灯泡L 短路
1 1
C．小灯泡L 断路 D．小灯泡L 短路
2 2
26．如图所示的三个电路，（a）图处于 状态，（b）图处于 状态，（c）图处于 状态
（以上三空选填“通路”“断路”或“短路”）。
七、作图题
27．根据图的实物电路，画出对应电路图。28．请根据下面的实物连接图在右边的方框内画出电路图。
29．如图甲所示的电路图，将图乙中的电路元件用笔画线连起来。（要求：连线不能交叉）
30．根据图所示电路请在图中用笔画线代替导线连接相应的实物电路；
八、实验题
31．某同学在课堂上做电学实验，实验器材有：多节干电池、两个小灯泡 “ ”和 “
”、电压表、开关及若干导线等。请利用上述实验器材
(1)上述实验器材中，其中， 是用电器，而提供电能的装置是 （以上两空请从实验器材
中选填）
(2)图甲为小灯泡的内部结构图，该同学想用一根导线、一节新的干电池检验灯泡 是否损坏，他的连接方式如图乙所示。结合小灯泡结构图，请做出以下判断： （选填“有”或“没有”）电流经过小
灯泡 灯丝，此电路是 （选填“通路”或“断路”或“短路”）
32．如图所示，实验小组的同学连好电路后，发现灯泡不亮。于是大家开始用一根导线检查故障所在：
①闭合开关，将导线连接在a、b之间，发现灯不亮；
②闭合开关，将导线连在b、c间，灯仍不亮；
③闭合开关，将导线连在c、d间，灯亮了。
根据以上同学们的操作分析：
（1）电路故障可能出现在 ；故障可能是 。
（2）同学们操作中的不当之处是 。
33．如图甲所示，某实验小组的同学连接好电路之后，闭合开关，发现灯泡不亮，于是，小文用一根导线
检查故障所在：
①闭合开关，将导线短暂连在a、b之间，发现灯不亮；
②闭合开关，将导线短暂连在b、c间，灯仍不亮；
③闭合开关，将导线短暂连在c、d间，灯亮了；
（1）上述操作中有一步是没有意义的，这个操作是 （选填①、②、③）
（2）根据以上操作分析：电路故障出现在 （填元件名称），故障是 。
（3）同组的小明认为用乙图所示的灯泡同样可以检测出故障，且比用导线检测好，理由是 。34．小含想用刚学习的电路基本知识，连接一个电路。于是她找来一个干电池，一个小灯泡，一个开关和
若干导线，连接成了如图所示的电路图。
(1)连接电路时，开关应处于 状态。当小含连接完最后一导线时，小灯泡就发光了。
小含认为电路连接的有问题，请你帮助小含在图中将错误的导线打个“×”，用笔画线代替导线画出正确的
连接。
(2)改正错误后，闭合开关前，小灯泡不发光，这时的电路是 （填“通路”、“断路”或“短
路”）；闭合开关后，小灯泡发光，这时的电路是 （填“通路”、“断路”或“短路”）。由此
可知，电路中开关的作用是 。
(3)电源在电路中是 （填“提供”或“消耗”）电能的装置。小含看到实验桌上有一个“+、﹣”
极模糊不清的电池盒，她用一个 （填“电铃”或“发光二极管”）就可以判断出电源的“+、
﹣”极。
一、单选题
1．下列几组器材中，都是用电器的是（ ）
A．电灯、电线、电池
B．电灯、电铃、电饭锅
C．开关、电池、电灯
D．电铃、电炉、开关
2．下列说法中正确的是（ ）
A．照明电路只由用电器、开关、导线三部分组成，没有电源
B．开关、导线、电灯在照明电路中都是用电器
C．给蓄电池充电时，蓄电池是用电器而不是电源
D．导线可以由任何物质制成
3．如图所示的四个电路图中，符合电路基本组成条件且连接正确的是（ ）
A． B．C． D．
4．下列电路图中，正确的是（ ）
A． B．
C． D．
5．小灯泡的结构如图1，按如图2连接完好的 灯泡，下列说法正确的是（ ）
A．甲图连接小灯泡亮 B．乙图连接是短路
C．丙图连接小灯泡亮 D．丁图连接是灯泡短路
6．图甲为小灯泡的内部结构图，分别以如图乙、图丙方式连接，各处接触良好，电池电量充足。以下说
法正确的是（ ）
A．乙、丙两图的小灯泡都能发光
B．乙图所示的电路是短路C．丙图所示的电路是断路
D．乙图所示的电路中，若在P点接上一个开关，小灯泡就能发光
二、填空题
7．在连接电路的过程中，开关必须处于 状态，绝不允许以任何方式用导线将电池的 直接相连，
以免损坏电池．
8．如图，电动车集中充电避免私拉乱接电线，整洁美化了环境，同时充电桩为电动车的电池充电时有较
好的防水保护功能，这是为了防止线路过于潮湿出现 （选填“短路”或“断路”）现象，消除安
全隐患。
9．如图所示是壁挂式拿起即亮的手电筒结构示意图，手电筒插入基座时不亮，拔离即亮，则基座在这个
电路中相当于 ；小灯泡是电路中的 ；能够向用电器提供电能的装置叫作 。
10．如图所示电路，a、b、c均为导线。开关闭合后，电路的这种状态叫做 ，可能会将电源烧
坏。若要使小灯泡发光，应该拆除导线 （a/b/c）。
11．如图所示电路：
（1）当S 和S 都断开时，称为 路；
1 2
（2）当S 和S 都闭合时，称为 路；
1 2（3）当S 闭合、S 断开时，称为 路。
1 2
1．（2018·江西·中考真题）简单电路是电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当
于简单电路中的 ；充电宝给手机充电时，充电宝相当于简单电路中的 。
2．（2024·江苏徐州·中考真题）如图所示电路，闭合开关，电路所处的状态是（ ）
A．通路 B．断路 C．短路 D．无法判断
