一、初识家用电器和电路
一．电路的组成（4题）
二．辨析电路图连接是否正确（4题）
三．根据实物图画电路图（7题）
四．对照电路图连接实物图（7题）
五．三种基本电路及特点（8题）

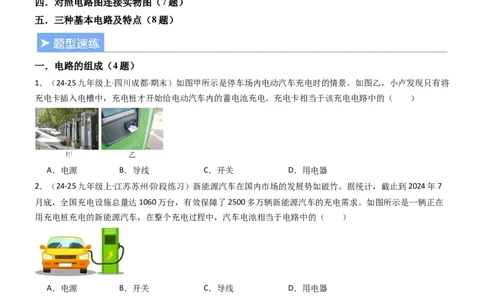

一．电路的组成（4题）
1．（24-25九年级上·四川成都·期末）如图甲所示是停车场内电动汽车充电时的情景。如图乙，小卢发现只有将
充电卡插入电槽中，充电桩才开始给电动汽车内的蓄电池充电。充电卡相当于该充电电路中的（ ）
A．电源 B．导线 C．开关 D．用电器
2．（24-25九年级上·江苏苏州·阶段练习）新能源汽车在国内市场的发展势如破竹。据统计，截止到2024年7
月底，全国充电设施总量达1060万台，有效保障了2500多万辆新能源汽车的充电需求。如图所示是一辆正在
用充电桩充电的新能源汽车，在整个充电过程中，汽车电池相当于电路中的（ ）
A．电源 B．开关 C．导线 D．用电器
3．（25-26九年级上·四川成都·阶段练习）某电动汽车使用固态电池供电，如图为其简化的电路示意图。电池供
电时，图中电流经过用电器的方向是 （选填“向左”或“向右”）的。给电池充电时，电池相当于简单
电路中的 。4．（2025·贵州毕节·一模）如图所示是一个正面中间有“光敏元件”的小灯，它对光比较敏感，当周围环境较
暗时，使小灯发光；当周围环境较亮时，使小灯不发光。这个“光敏元件”相当于电路组成部分中的 。
二．辨析电路图连接是否正确（4题）

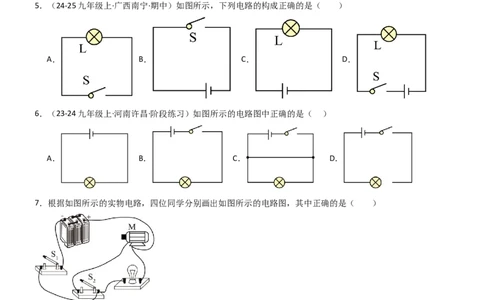

5．（24-25九年级上·广西南宁·期中）如图所示，下列电路的构成正确的是（ ）
A． B． C． D．
6．（23-24九年级上·河南许昌·阶段练习）如图所示的电路图中正确的是（ ）
A． B． C． D．
7．根据如图所示的实物电路，四位同学分别画出如图所示的电路图，其中正确的是（ ）
A． B． C． D．
三．根据实物图画电路图（7题）
8．（24-25九年级下·广东揭阳·阶段练习）请根据下面的实物连接图在右边的方框内画出电路图（电动机的符号M ）。
9．（2025·黑龙江哈尔滨·二模）如图甲所示的是电铃工作的实物图，请在图乙方框中画出电路图。

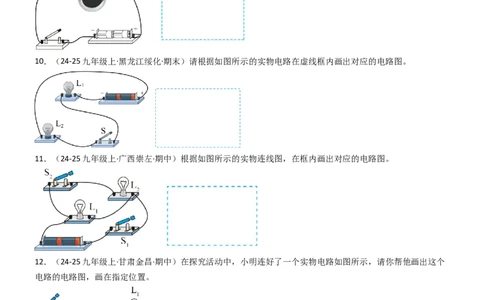

10．（24-25九年级上·黑龙江绥化·期末）请根据如图所示的实物电路在虚线框内画出对应的电路图。
11．（24-25九年级上·广西崇左·期中）根据如图所示的实物连线图，在框内画出对应的电路图。
12．（24-25九年级上·甘肃金昌·期中）在探究活动中，小明连好了一个实物电路如图所示，请你帮他画出这个
电路的电路图，画在指定位置。
13．（24-25九年级上·河南新乡·期中）根据实物图在虚线框内画出对应的电路图。14．（24-25九年级上·湖南永州·阶段练习）如图，根据实物图的连接情况，在虚线框内画出对应的电路图。

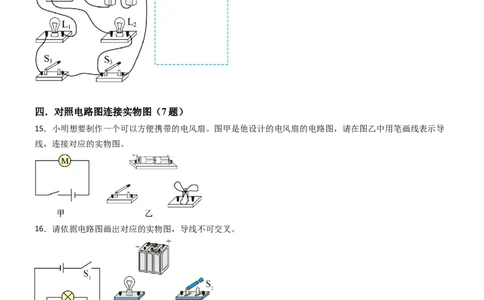

四．对照电路图连接实物图（7题）
15．小明想要制作一个可以方便携带的电风扇。图甲是他设计的电风扇的电路图，请在图乙中用笔画线表示导
线，连接对应的实物图。
16．请依据电路图画出对应的实物图，导线不可交叉。
17．（24-25九年级上·青海西宁·期中）请你根据如图甲所示的电路图，连接图乙中的实物电路。18．（24-25九年级上·四川攀枝花·期中）请按照图甲所示的电路图，连接图乙中的实物元件。（电压表选用0
～3V量程，电流表选用0～0.6 A量程）
19．（24-25九年级上·广东茂名·期中）根据给出的电路图连接对应的实物图。
20．（24-25九年级上·安徽六安·阶段练习）根据图甲所示的电路图将图乙所示的实物图连接完整，要求导线不
得交叉。
21．（24-25九年级上·安徽六安·期中）根据左边的电路图连接右边的实物电路图。（ 电流约0.4A， 电流约
0.5A）五．三种基本电路及特点（8题）
22．（23-24九年级上·陕西咸阳·期中）如下图所示，当 闭合， 时（选填“断开”或“闭合”），
灯泡发光；当开关 、 都断开时，电路处于 状态。
23．（2025·安徽合肥·二模）如图所示，小明在“探究串联电路电流规律”实验中，闭合开关后，两只灯泡均不
亮，他用一个电流表去检测电路故障。当电流表接A、B两点时两只灯泡均不亮；当电流表接B、C两点时，有
一只灯泡亮了，且电流表有示数；当电流表接C、D两点时，两只灯泡也均不亮。产生这一现象的原因可能是
（ ）
A．灯泡 被短路 B．灯泡 开路
C．灯泡 被短路 D．灯泡 开路
24．（24-25九年级上·陕西安康·期中）如图所示电路中，当开关闭合后，电灯均不亮。现用电流表检查故障，
当电流表并联接在AB及AD间时电流表示数均为0，并联接在BC间时，电流表有示数且有一个灯发光，故障
只有一处，则电路发生的故障是（ ）A． 断路 B． 断路
C．开关处断路 D．电源接线柱接触不良
25．（24-25九年级上·山东烟台·期中）如图所示，开关S闭合时，小灯泡L 、L 都不亮，用一段导线的两端接
1 2
a、b两点时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮，接触c、d两点时，L 亮、L 不亮。对此，下
1 2
列判断中可能的是（ ）
A．开关S断路 B．小灯泡L 短路
2
C．小灯泡L 断路 D．小灯泡L 断路
1 2
26．（24-25九年级上·海南省直辖县级单位·期中）如图所示，开关闭合后，电路中可能发生的情况是（ ）
A．灯L 发光，灯L 不发光 B．电池被烧坏
1 2
C．L 灯丝被烧坏 D．L 灯丝被烧坏
1 2
27．（24-25九年级上·黑龙江佳木斯·期中）将灯泡 和 接入如图所示电路，闭合开关。下列说法不正确的是
（ ）
A．灯泡 先亮，灯泡L 后亮
2
B．通过灯泡 的电流方向是由A向B
C．若灯泡 断路了，灯泡 也不会发光
D．用一根导线直接接在B、C两个接线柱上，灯泡 不发光28．如图所示，请判断开关 、 处于以下状态时，灯泡的工作情况： 闭合、 断开时， ；
断开、 闭合时， ； 和 都闭合时， （均选填“灯泡亮”或“灯泡不亮”）
29．如图所示，当闭合 ，断开 、 时，电路是 （选填“通路”“断路”或“短路”，下空同）；
当闭合 、 、 时，电路是 ；当只断开 时， （选填“发光”或“不发光”，下空
同）， 。
30．（24-25九年级上·山东烟台·期中）如图是具有报警功能的物品展示台，由木板、弹簧、金属片A、B、C和
报警电路组成。当把物品放在展示台上时，金属片B与A、C接通，此时电铃 （选填“响”或“不
响”）；若把物品搬离，金属片B在弹力作用下与金属片A、C分开，此时通过灯泡和电铃的电流
（选填“相等”或“不相等”），原因是 。
