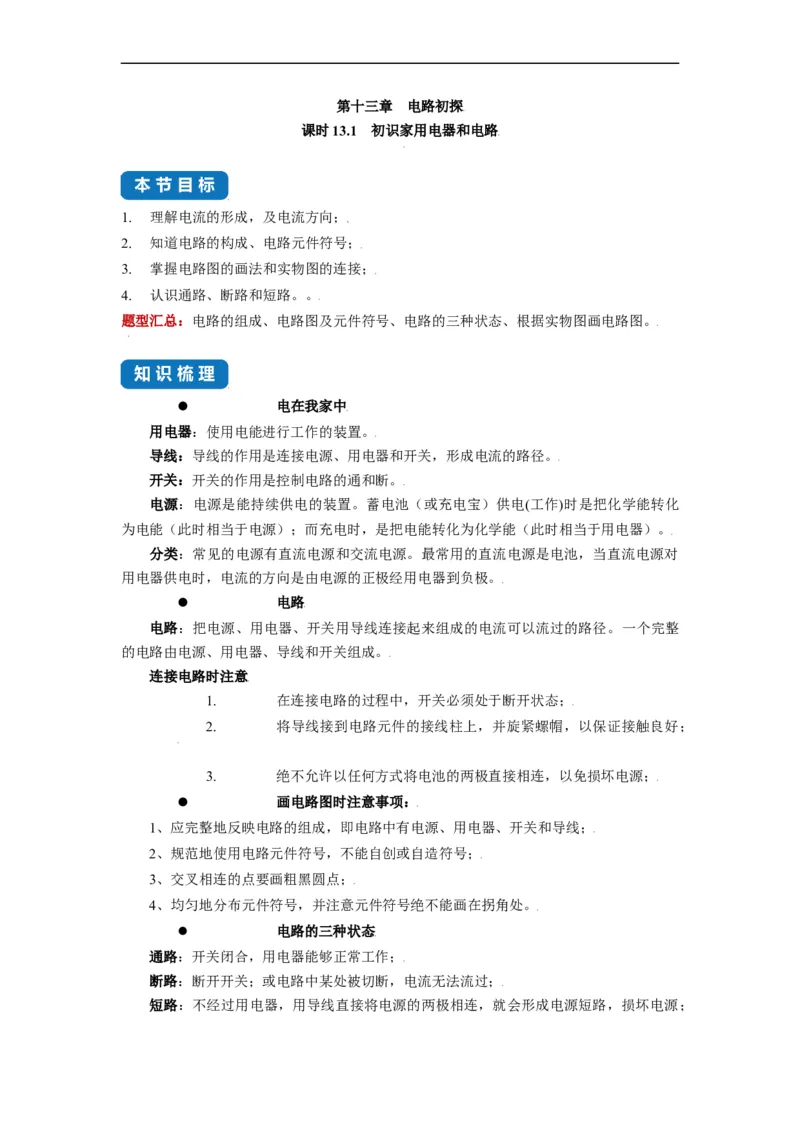

第十三章 电路初探
课时13.1 初识家用电器和电路
1. 理解电流的形成，及电流方向；
2. 知道电路的构成、电路元件符号；
3. 掌握电路图的画法和实物图的连接；
4. 认识通路、断路和短路。。
题型汇总：电路的组成、电路图及元件符号、电路的三种状态、根据实物图画电路图。

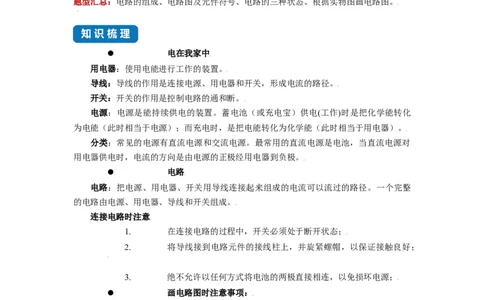

电在我家中
用电器：使用电能进行工作的装置。
导线：导线的作用是连接电源、用电器和开关，形成电流的路径。
开关：开关的作用是控制电路的通和断。
电源：电源是能持续供电的装置。蓄电池（或充电宝）供电(工作)时是把化学能转化
为电能（此时相当于电源）；而充电时，是把电能转化为化学能（此时相当于用电器）。
分类：常见的电源有直流电源和交流电源。最常用的直流电源是电池，当直流电源对
用电器供电时，电流的方向是由电源的正极经用电器到负极。
电路
电路：把电源、用电器、开关用导线连接起来组成的电流可以流过的路径。一个完整
的电路由电源、用电器、导线和开关组成。
连接电路时注意
1. 在连接电路的过程中，开关必须处于断开状态；
2. 将导线接到电路元件的接线柱上，并旋紧螺帽，以保证接触良好；
3. 绝不允许以任何方式将电池的两极直接相连，以免损坏电源；
画电路图时注意事项：
1、应完整地反映电路的组成，即电路中有电源、用电器、开关和导线；
2、规范地使用电路元件符号，不能自创或自造符号；
3、交叉相连的点要画粗黑圆点；
4、均匀地分布元件符号，并注意元件符号绝不能画在拐角处。
电路的三种状态
通路：开关闭合，用电器能够正常工作；
断路：断开开关；或电路中某处被切断，电流无法流过；
短路：不经过用电器，用导线直接将电源的两极相连，就会形成电源短路，损坏电源；或用电器两端被导线直接连通，叫该用电器被短路。

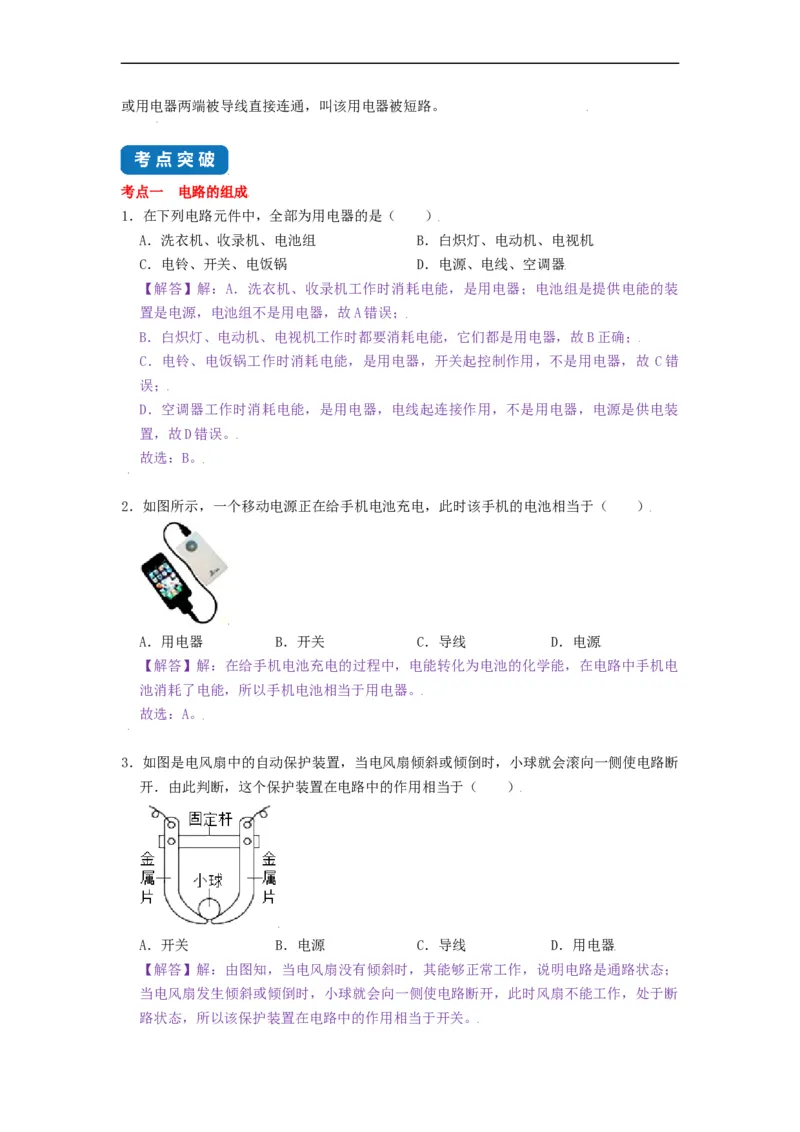

考点一 电路的组成
1．在下列电路元件中，全部为用电器的是（ ）
A．洗衣机、收录机、电池组 B．白炽灯、电动机、电视机
C．电铃、开关、电饭锅 D．电源、电线、空调器
【解答】解：A．洗衣机、收录机工作时消耗电能，是用电器；电池组是提供电能的装
置是电源，电池组不是用电器，故A错误；
B．白炽灯、电动机、电视机工作时都要消耗电能，它们都是用电器，故B正确；
C．电铃、电饭锅工作时消耗电能，是用电器，开关起控制作用，不是用电器，故 C错
误；
D．空调器工作时消耗电能，是用电器，电线起连接作用，不是用电器，电源是供电装
置，故D错误。
故选：B。

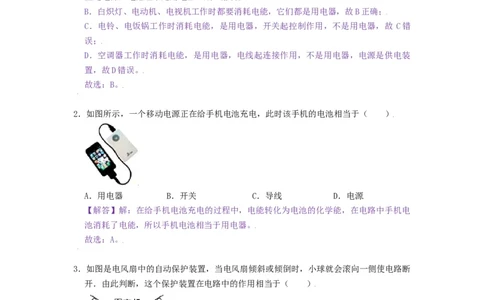

2．如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于（ ）
A．用电器 B．开关 C．导线 D．电源
【解答】解：在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电
池消耗了电能，所以手机电池相当于用电器。
故选：A。
3．如图是电风扇中的自动保护装置，当电风扇倾斜或倾倒时，小球就会滚向一侧使电路断
开．由此判断，这个保护装置在电路中的作用相当于（ ）
A．开关 B．电源 C．导线 D．用电器
【解答】解：由图知，当电风扇没有倾斜时，其能够正常工作，说明电路是通路状态；
当电风扇发生倾斜或倾倒时，小球就会向一侧使电路断开，此时风扇不能工作，处于断
路状态，所以该保护装置在电路中的作用相当于开关。故选：A。

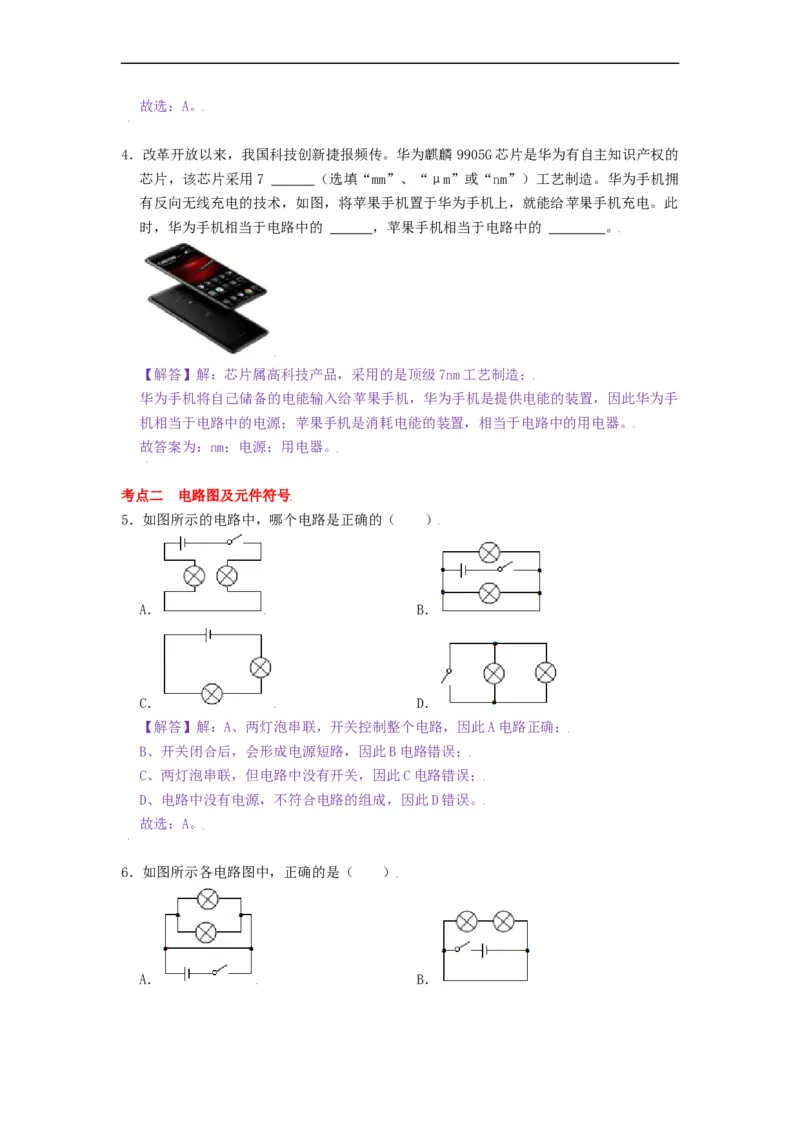

4．改革开放以来，我国科技创新捷报频传。华为麒麟 9905G芯片是华为有自主知识产权的
芯片，该芯片采用7 （选填“mm”、“μm”或“nm”）工艺制造。华为手机拥
有反向无线充电的技术，如图，将苹果手机置于华为手机上，就能给苹果手机充电。此
时，华为手机相当于电路中的 ，苹果手机相当于电路中的 。
【解答】解：芯片属高科技产品，采用的是顶级7nm工艺制造；
华为手机将自己储备的电能输入给苹果手机，华为手机是提供电能的装置，因此华为手
机相当于电路中的电源；苹果手机是消耗电能的装置，相当于电路中的用电器。
故答案为：nm；电源；用电器。
考点二 电路图及元件符号
5．如图所示的电路中，哪个电路是正确的（ ）
A． B．
C． D．
【解答】解：A、两灯泡串联，开关控制整个电路，因此A电路正确；
B、开关闭合后，会形成电源短路，因此B电路错误；
C、两灯泡串联，但电路中没有开关，因此C电路错误；
D、电路中没有电源，不符合电路的组成，因此D错误。
故选：A。

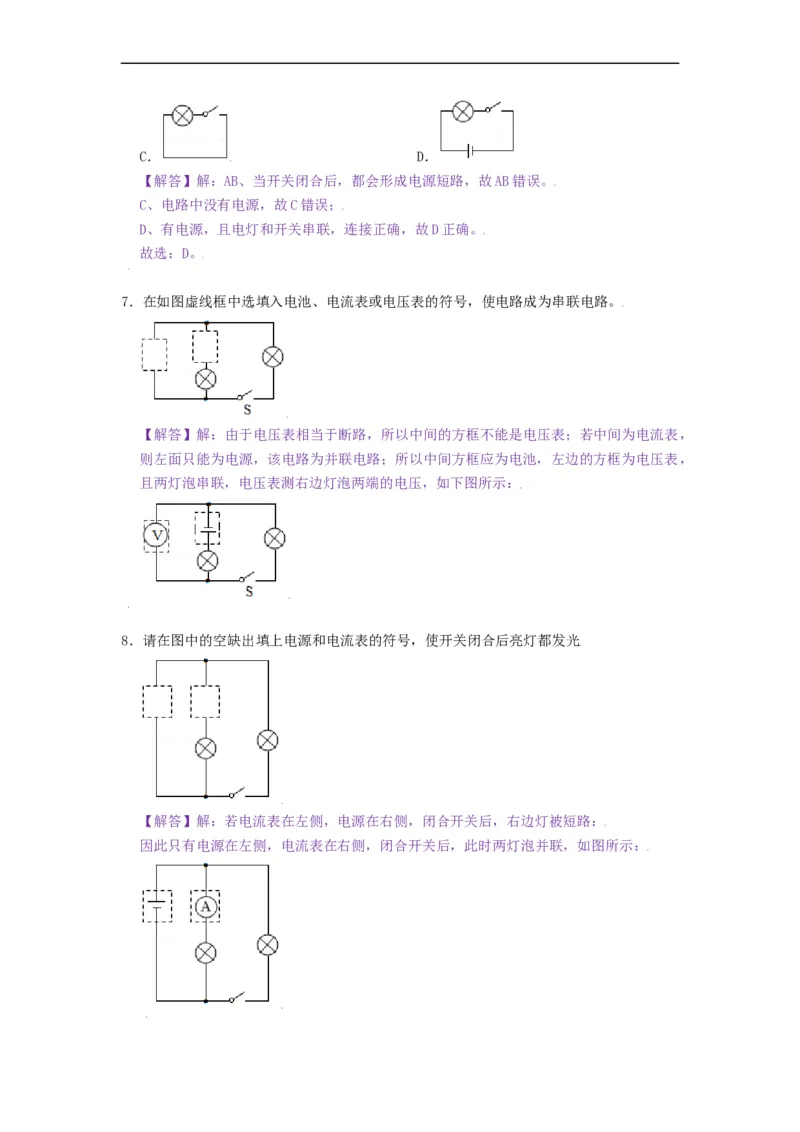

6．如图所示各电路图中，正确的是（ ）
A． B．C． D．
【解答】解：AB、当开关闭合后，都会形成电源短路，故AB错误。
C、电路中没有电源，故C错误；
D、有电源，且电灯和开关串联，连接正确，故D正确。
故选：D。

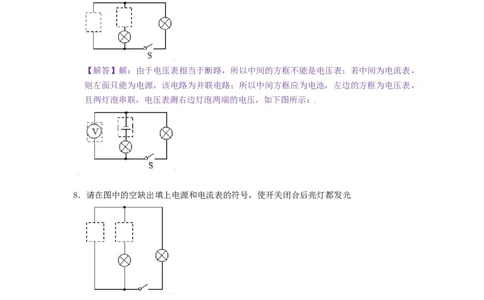

7．在如图虚线框中选填入电池、电流表或电压表的符号，使电路成为串联电路。
【解答】解：由于电压表相当于断路，所以中间的方框不能是电压表；若中间为电流表，
则左面只能为电源，该电路为并联电路；所以中间方框应为电池，左边的方框为电压表，
且两灯泡串联，电压表测右边灯泡两端的电压，如下图所示：
8．请在图中的空缺出填上电源和电流表的符号，使开关闭合后亮灯都发光
【解答】解：若电流表在左侧，电源在右侧，闭合开关后，右边灯被短路：
因此只有电源在左侧，电流表在右侧，闭合开关后，此时两灯泡并联，如图所示：考点三 电路的三种状态

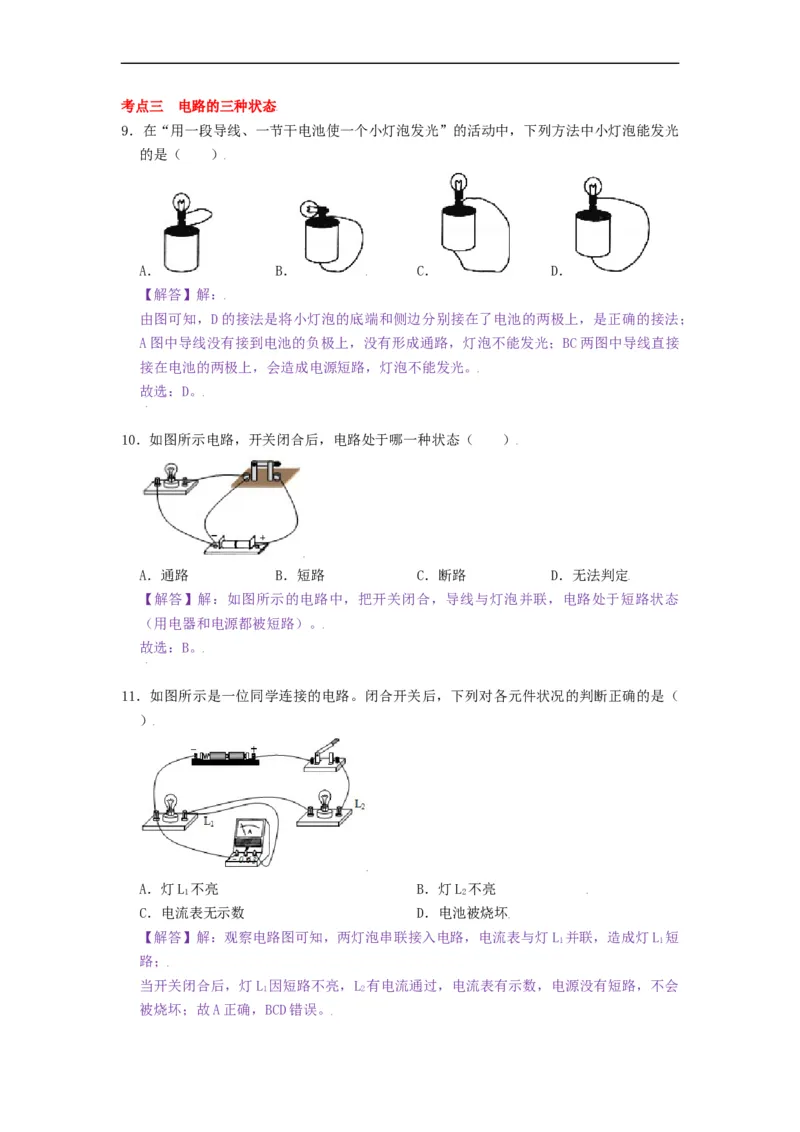

9．在“用一段导线、一节干电池使一个小灯泡发光”的活动中，下列方法中小灯泡能发光
的是（ ）
A． B． C． D．
【解答】解：
由图可知，D的接法是将小灯泡的底端和侧边分别接在了电池的两极上，是正确的接法；
A图中导线没有接到电池的负极上，没有形成通路，灯泡不能发光；BC两图中导线直接
接在电池的两极上，会造成电源短路，灯泡不能发光。
故选：D。
10．如图所示电路，开关闭合后，电路处于哪一种状态（ ）
A．通路 B．短路 C．断路 D．无法判定
【解答】解：如图所示的电路中，把开关闭合，导线与灯泡并联，电路处于短路状态
（用电器和电源都被短路）。
故选：B。
11．如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（
）
A．灯L 不亮 B．灯L 不亮
1 2
C．电流表无示数 D．电池被烧坏
【解答】解：观察电路图可知，两灯泡串联接入电路，电流表与灯L 并联，造成灯L 短
1 1
路；
当开关闭合后，灯L 因短路不亮，L 有电流通过，电流表有示数，电源没有短路，不会
1 2
被烧坏；故A正确，BCD错误。故选：A。

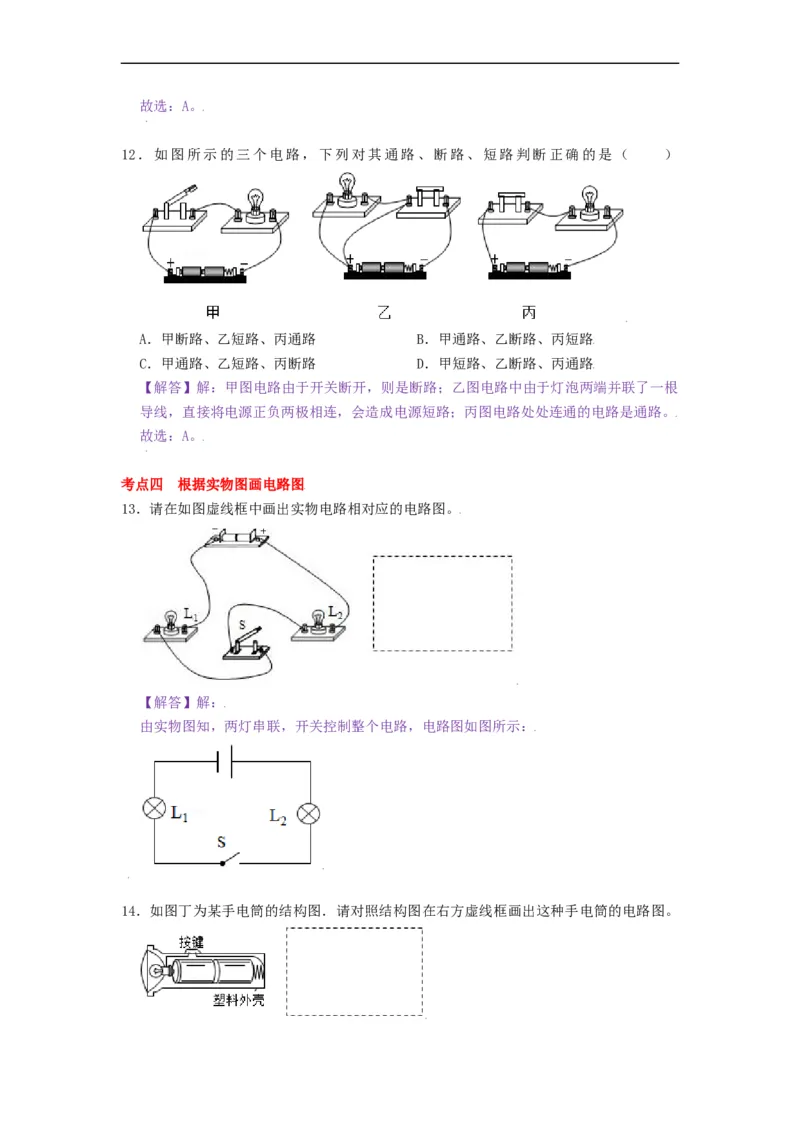

12．如图所示的三个电路，下列对其通路、断路、短路判断正确的是（ ）
A．甲断路、乙短路、丙通路 B．甲通路、乙断路、丙短路
C．甲通路、乙短路、丙断路 D．甲短路、乙断路、丙通路
【解答】解：甲图电路由于开关断开，则是断路；乙图电路中由于灯泡两端并联了一根
导线，直接将电源正负两极相连，会造成电源短路；丙图电路处处连通的电路是通路。
故选：A。
考点四 根据实物图画电路图
13．请在如图虚线框中画出实物电路相对应的电路图。
【解答】解：
由实物图知，两灯串联，开关控制整个电路，电路图如图所示：

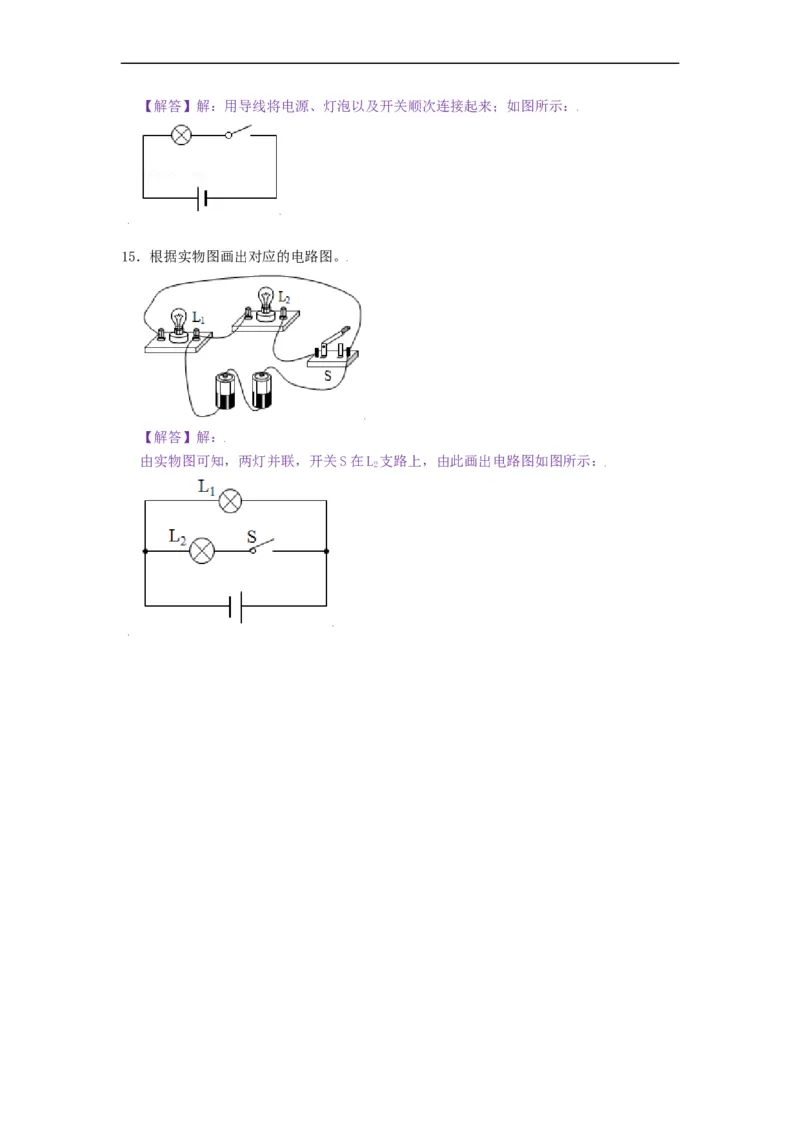

14．如图丁为某手电筒的结构图．请对照结构图在右方虚线框画出这种手电筒的电路图。【解答】解：用导线将电源、灯泡以及开关顺次连接起来；如图所示：
15．根据实物图画出对应的电路图。
【解答】解：
由实物图可知，两灯并联，开关S在L 支路上，由此画出电路图如图所示：
2
