二、电路连接的基本方式
一．用电器的串并联（4题）
二．辨析电路的串并联（5题）
三．开关在串并联电路中的作用（6题）
四．根据描述判断电路的连接是否正确（8题）
五．串并联电路的设计（5题）
一．用电器的串并联

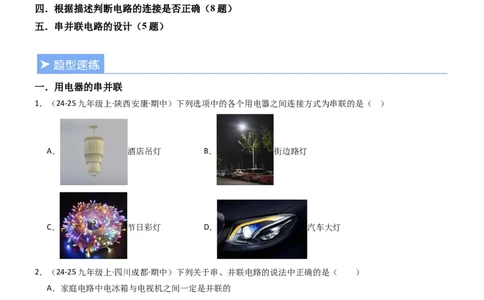

1．（24-25九年级上·陕西安康·期中）下列选项中的各个用电器之间连接方式为串联的是（ ）
A． 酒店吊灯 B． 街边路灯
C． 节日彩灯 D． 汽车大灯
2．（24-25九年级上·四川成都·期中）下列关于串、并联电路的说法中正确的是（ ）
A．家庭电路中电冰箱与电视机之间一定是并联的
B．马路上的路灯串成一串，是串联电路
C．闭合开关两灯都亮，断开开关两灯都灭，则两灯一定是串联的
D．两用电器电流相等，这两用电器一定是串联
3．（23-24九年级上·山东临沂·期中）关于生活中的一些电路连接，下列判断正确的是（ ）
A．教室墙上的插座和日光灯是串联的
B．教室里的日光灯与控制它的开关是并联的
C．电冰箱里的灯和压缩机是并联的
D．路灯，晚上同时亮，早上同时灭，所以路灯间是串联的4．（24-25九年级上·河南焦作·期中）如图所示的一串节日小彩灯，这些小彩灯是 联的，这种连接
方式存在的缺点是 ，为了克服该缺点，你的改进方法是 。
二．辨析电路的串并联

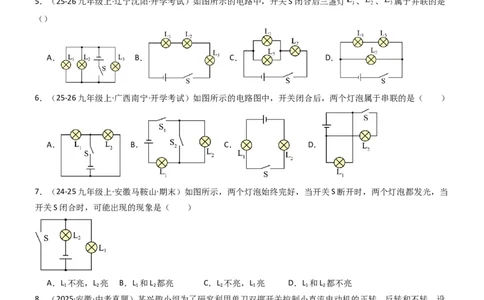

5．（25-26九年级上·辽宁沈阳·开学考试）如图所示的电路中，开关S闭合后三盏灯 、 、 属于并联的是
（）
A． B． C． D．
6．（25-26九年级上·广西南宁·开学考试）如图所示的电路图中，开关闭合后，两个灯泡属于串联的是（ ）
A． B． C． D．
7．（24-25九年级上·安徽马鞍山·期末）如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当
开关S闭合时，可能出现的现象是（ ）
A．L 不亮，L 亮 B．L 和L 都亮 C．L 不亮，L 亮 D．L 和L 都不亮
1 2 1 2 2 1 1 2
8．（2025·安徽·中考真题）某兴趣小组为了研究利用单刀双掷开关控制小直流电动机的正转、反转和不转，设
计了如图所示的电路， 、 为单刀双掷开关， 、 为指示灯。规定电流从电动机M的左端流入，电动机
正转。下列说法正确的是（ ）
A． 接 、 接 时， 、 均发光，电动机不转B． 接 、 接 时，只有 发光，电动机反转
C． 接 、 接 时、只有 发光，电动机反转
D． 接 、 接 时、 、 均发光，电动机正转
9．（25-26九年级上·黑龙江哈尔滨·开学考试）如图所示电路中，要使灯 和 连接成并联电路，只应闭合开
关 ；要使两灯连接成串联电路，应闭合开关 ，同时断开开关 。如果同时闭合开关
和 ，则会出现 故障。

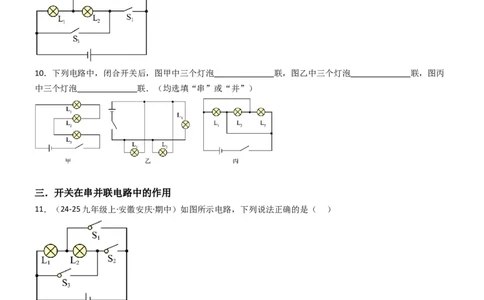

10．下列电路中，闭合开关后，图甲中三个灯泡 联，图乙中三个灯泡 联，图丙
中三个灯泡 联．（均选填“串”或“并”）
三．开关在串并联电路中的作用
11．（24-25九年级上·安徽安庆·期中）如图所示电路，下列说法正确的是（ ）
A．当闭合 、 ，断开 时， 、 并联 B．当闭合 、 ，断开 时， 、 串联
C．当闭合 、 ，断开 时，两灯都亮 D．当闭合 、 ，断开 时，两灯都亮
12．（24-25九年级上·重庆·阶段练习）对于如图所示的电路分析正确的是（ ）A．仅闭合开关 和 时，灯和铃并联，开关 只控制灯
B．仅闭合开关 时，灯和铃并联，开关 控制灯和铃
C．把开关 换成电动机，只断开开关 时，灯、电动机和铃三个并联，开关 控制整个电路
D．把开关 换成电动机，仅闭合开关 和 时，灯、电动机和铃三个并联，开关 控制电铃

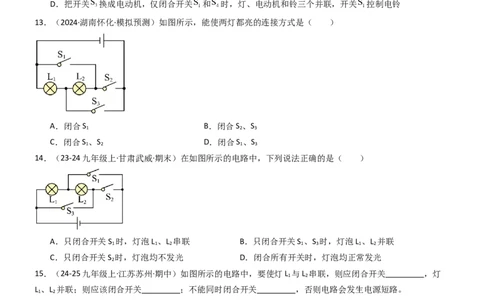

13．（2024·湖南怀化·模拟预测）如图所示，能使两灯都亮的连接方式是（ ）
A．闭合S B．闭合S 、S
1 2 3
C．闭合S 、S D．闭合S 、S
1 2 1 3
14．（23-24九年级上·甘肃武威·期末）在如图所示的电路中，下列说法正确的是（ ）
A．只闭合开关S 时，灯泡L 、L 串联 B．只闭合开关S 、S 时，灯泡L 、L 并联
1 1 2 1 3 1 2
C．只闭合开关S 时，灯泡均不发光 D．闭合所有开关时，灯泡均正常发光
2
15．（24-25九年级上·江苏苏州·期中）如图所示的电路中，要使灯L 与L 串联，则应闭合开关 ，灯
1 2
L 、L 并联；则应该闭合开关 ；不能同时闭合开关 ，否则电路会发生电源短路。
1 2
16．（24-25九年级上·四川达州·期中）如图所示，要使两灯泡并联，应闭合开关 ；连接成串联电路，
应闭合开关 。17．（24-25九年级上·河南郑州·阶段练习）如图是一种会变色的灯组结构示意图（虚线圆圈内有三只LED灯），
已知L 、L 和L 分别为红灯、绿灯和蓝灯，要使各灯都能正常工作并且互不影响，则三灯应 联，且应
1 2 3
在 （选填“A”或“B”）处接入电源，另一处接入开关S 。
3
18．（24-25九年级上·辽宁辽阳·期中）如图所示的电路中有两只灯泡L 、L ，现要使两只灯泡串联连接，应闭
1 2
合开关 ；要使两灯泡并联，应闭合开关 ；该电路绝对不能 。
19．（24-25九年级上·内蒙古呼和浩特·阶段练习）如图电路，要使灯泡L 和L 组成串联电路，应只闭合开关
1 3
；要使灯泡L 和L 组成串联电路，应只闭合开关 ；要使灯泡L 和L 组成并联电路，且L 发光，应
2 3 1 2 3
闭合开关 ；当开关S 、S 、S 都闭合时，灯泡 发生短路现象（选填L 、L 或L ）。
1 2 3 1 2 3
四．根据描述判断电路的连接是否正确（7题）
20．（2025·江苏盐城·中考真题）家用抽油烟机装有排气扇和照明灯，使用时它们既能同时工作又能单独工作。下列电路符合要求的是（ ）
A． B． C． D．
21．（2025九年级·福建·专题练习）封闭小区常使用智能门禁系统。住户刷卡或人脸识别成功时（分别闭合对
应的开关），指示灯发光，电动机工作，控制门打开。图中能实现智能门禁功能的电路图是（ ）
A． B． C． D．
22．（24-25九年级下·广西百色·期中）某停车场有自动和人工两种抬杆放行方式。若识别车牌成功S 自动闭合，
1
付费成功S 自动闭合，电动机工作，抬杆放行。若识别车牌失败，S 无法闭合，则付费后利用人工闭合S ，电
2 1 3
动机工作，抬杆放行。下列电路设计符合此功能的是（ ）
A． B． C． D．
23．（2025·福建福州·模拟预测）科技改变生活，深圳“无人面馆” 秒出一碗面，从揉面到出餐均由机器人
完成。自动出售时可通过扫码或投币操作，图中电路设计符合要求的是（ ）
A． B． C． D．24．（2025·河南焦作·一模）某学校设立了门禁系统，外访人员到访时，门卫核实身份后闭合开关S ，电动门才
1
会打开。校内人员进校门时，人脸识别系统识别成功以后，开关S 闭合，电动门也会打开。则下列电路图符合
2
要求的是（ ）
A． B． C． D．
25．（24-25九年级上·陕西西安·阶段练习）击剑比赛中，当甲方运动员的剑（图中用“S ”表示） 击中乙方
甲
的导电服时，电路导通，且只有乙方指示灯亮。当乙方运动员的剑（图中用“S ”表示） 击中甲方导电服时，
乙
电路导通，且只有甲方指示灯亮，如图所示的四个电路图中，符合上述要求的是（ ）
A． B．
C． D．
26．（2024·四川广元·一模）如图所示是一款电动玩具车，闭合总开关后，电动机和车灯可以各自独立工作，且
一个灯损坏也不影响另一个灯正常工作。下列设计的电路图中，跟该电动玩具车的功能相吻合的是（ ）A． B．
C． D．
五．串并联电路的设计
27．如图所示的电路面板上有红、绿灯各一个，三个拨动开关 、 、 ，为了在不打开盒子的情况下探究盒
内的电路结构，小亮做了多次实验并将实验结果填入下表。
、 、 、
只闭合的开关 、 、
红灯 不亮 不亮 不亮 亮 亮 不亮 亮
灯的发光情
况
绿灯 不亮 不亮 不亮 不亮 亮 不亮 不亮
根据上述实验情况，在虚线框内画出盒内电路图（注意标明对应元件的符号，红灯、绿灯分别用 、 表
示）。
28．（24-25九年级上·北京房山·期中）在楼道里，有一种声控加光控的照明电路，声控和光控电路都相当于开
关。夜晚光线很弱时，光控开关闭合，当有人走动发出声音时，声控开关闭合，电路被接通，楼道灯发光。而
在白天，即便楼道内发出声音使声控开关闭合，但光控开关始终断开，楼道灯并不会亮。这样既保障了居民的
出入安全，又节约了电能。在图中用声和光两个符号代表两个开关，请你添加导线完成连接，使电路满足上述
要求。29．（22-23九年级上·山东烟台·期末）通常居民楼道的电灯是通过光控开关和声控开关来控制的。光控开关在
天黑时，自动闭合，天亮时，自动断开；声控开关在有人走动发出声响时，自动闭合，无声响时，自动断开。
为了达到节约电能的目的，请将如图所示的原理图连接完整，使电灯只有在光线昏暗并且有人经过时才发光。
30．（2025九年级·全国·专题练习）小明家的智能门锁，可通过指纹识别开关 或密码识别开关 控制电动机
开锁。请在图中完成其简化电路设计。
31．（2025·贵州贵阳·二模）如图所示是未完成连接的实物电路，请在图中用笔画线代替导线按要求完成电路连
接。要求：两灯并联，开关控制整个电路，导线不能交叉。
32．（2025·山东济南·中考真题）如图为一个具有按摩和加热功能的家用足浴盆，其内部电路元件可简化为两个
开关、一个电动机和一个发热电阻，电动机和发热电阻既可以单独工作，又可以同时工作。请在相应位置画出
此家用足浴盆内部元件的简化电路图（电源部分已画出）。
33．（24-25九年级下·湖北恩施·期中）为了安全，某同学设计一款电动车的简单电路。用钥匙启动电动车，相
当于开关 闭合，此时指示灯L亮，但电动机M不工作；从车架上取下头盔并戴上后，头盔内遥控设备遥控开关 闭合，电动机才通电工作；若只戴头盔不用钥匙启动也无法骑行。请你在虚线框中画出符合上述要求的电
路图。
34．（2025·山东济南·三模）小静家有一台扫地机器人，底部有控制前进的驱动轮和控制转弯的转向轮。当驱动
信号开关S 闭合时，驱动电机M 工作，机器人前进。在前进过程中若识别到前方有障碍物，S 断开，电机M
1 1 1 1
停止工作，机器人逐渐减速；同时，转向信号开关S 闭合，转向电机M 工作，完成转向，规避障碍。请设计符
2 2
合要求的控制电路图。
35．（2025·广东深圳·一模）小明洗完澡后，用电吹风吹干头发。使用过程中，他了解到电吹风的主要工作元件
是发热丝（定值电阻）、电风扇（主要元件为电动机）及开关。闭合开关S 时，电吹风即吹出风来；若同时还
1
闭合S 时，吹出热风；若只闭合S 时，不吹风也不发热。请根据上面要求，帮小明画出电吹风的电路图。
2 2
36．（24-25九年级上·山东济南·期中）已知某款电子垃圾桶在倒入厨余垃圾后，内部开关自动闭合，桶内吹热
风，对垃圾自动加热； 当桶内温度高于60℃时，开关S 断开，桶内只吹冷风，将剩菜残羹进行脱水，脱水完
1
成后，开关S 断开，垃圾桶停止工作。垃圾桶不能实现只加热不吹风。脱水垃圾可以回收变成动物的食物，减
2
少了环境污染。请在答题卡的相应位置画出符合此电子垃圾桶的内部电路图。
