二、变阻器
一．滑动变阻器的原理和构造（4题）
二．滑动变阻器改变灯泡的亮度（4题）
三．移动滑动变阻器时接入电路的电阻的变化情况（4题）
四．根据要求选择接线柱（5题）
五．电阻箱（3题）
六．插入式变阻器（3题）
七. 含变阻器的电路图（4题）
七．竞赛必做（6题）

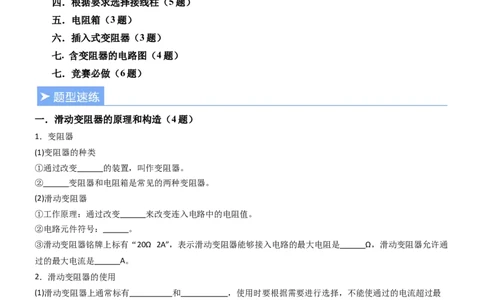

一．滑动变阻器的原理和构造（4题）
1．变阻器
(1)变阻器的种类
①通过改变 的装置，叫作变阻器。
② 变阻器和电阻箱是常见的两种变阻器。
(2)滑动变阻器
①工作原理：通过改变 来改变连入电路中的电阻值。
②电路元件符号： 。
③滑动变阻器铭牌上标有“20Ω 2A”，表示滑动变阻器能够接入电路的最大电阻是 Ω，滑动变阻器允许通
过的最大电流是 A。
2．滑动变阻器的使用
(1)滑动变阻器上通常标有 和 ，使用时要根据需要进行选择，不能使通过的电流超过最
大值，否则会烧坏滑动变阻器；
(2)使用方法：滑动变阻器的接线柱要“ ”接入电路；在使用前应将滑动变阻器的电阻调节到
，即令滑片远离接入电路的下接线柱；
(3)接线情况连入电路的是 段 连入电路的是 段；
(4)在电路中，滑动变阻器的主要作用是通过调节其 来改变电路中的电流。

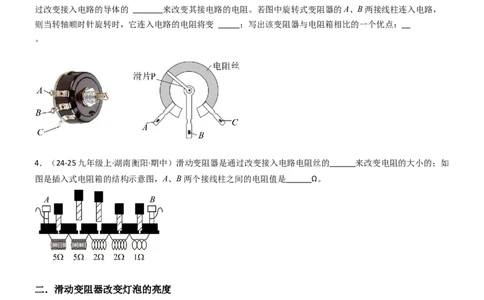

3．（23-24九年级上·江苏镇江·期末）旋转式变阻器（如图所示）与滑动变阻器相比，外形不同，但原理都是通
过改变接入电路的导体的 来改变其接电路的电阻。若图中旋转式变阻器的A、B两接线柱连入电路，
则当转轴顺时针旋转时，它连入电路的电阻将变 ；写出该变阻器与电阻箱相比的一个优点：
。
4．（24-25九年级上·湖南衡阳·期中）滑动变阻器是通过改变接入电路电阻丝的 来改变电阻的大小的；如
图是插入式电阻箱的结构示意图，A、B两个接线柱之间的电阻值是 Ω。
二．滑动变阻器改变灯泡的亮度
5．（2025·西藏·中考真题）为了保护视力，需设计一盏能连续调节亮度的台灯，下列电路图符合要求的是（
）
A． B． C． D．
6．用滑动变阻器改变小灯泡亮度的实验装置如图所示，下列有关说法正确的是（ ）A．电阻丝最好是用铜制成的导体，缠绕电阻丝的圆筒最好是绝缘体
B．闭合开关前，应该将滑动变阻器的滑片置于最左端
C．闭合开关后，当滑动变阻器的滑片向右滑动时，小灯泡的亮度由亮变暗
D．滑动变阻器的铭牌上标有“20Ω 2A”的字样，其中“2A”是指使用滑动变阻器时的电流

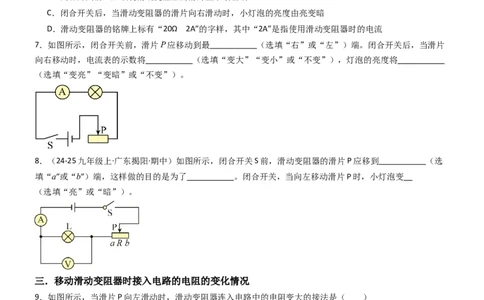

7．如图所示，闭合开关前，滑片P应移动到最 （选填“右”或“左”）端。闭合开关后，当滑片
向右移动时，电流表的示数将 （选填“变大”“变小”或“不变”），灯泡的亮度将
（选填“变亮”“变暗”或“不变”）。
8．（24-25九年级上·广东揭阳·期中）如图所示，闭合开关S前，滑动变阻器的滑片P应移到 （选
填“a”或“b”）端，这样做的目的是为了 。闭合开关，当向左移动滑片P时，小灯泡变
（选填“亮”或“暗”）。
三．移动滑动变阻器时接入电路的电阻的变化情况
9．如图所示，当滑片P向左滑动时，滑动变阻器连入电路中的电阻变大的接法是（ ）
A． B．
C． D．
10．（2025·天津·二模）现将可视化滑动变阻器A、D两接线柱接在电源两端，LED灯带的AP部分发光，如图所示。当滑片向右滑动时，变阻器接入电路的电阻将（ ）
A．变小 B．变大 C．不变 D．先变小后变大

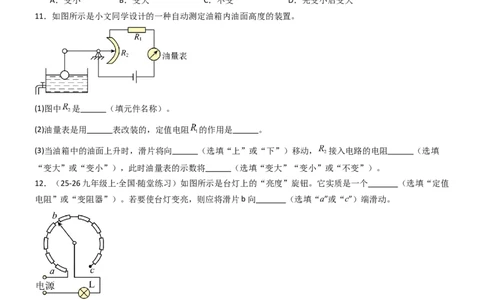

11．如图所示是小文同学设计的一种自动测定油箱内油面高度的装置。
(1)图中 是 （填元件名称）。
(2)油量表是用 表改装的，定值电阻 的作用是 。
(3)当油箱中的油面上升时，滑片将向 （选填“上”或“下”）移动， 接入电路的电阻 （选填
“变大”或“变小”），此时油量表的示数将 （选填“变大”“变小”或“不变”）。
12．（25-26九年级上·全国·随堂练习）如图所示是台灯上的“亮度”旋钮。它实质是一个 （选填“定值
电阻”或“变阻器”）。若要使台灯变亮，则应将滑片b向 （选填“a”或“c”）端滑动。
13．在如图甲所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则可将M
接A或B后，N再接 。如图乙所示是电阻箱，其连入电路的有效电阻是 。四．根据要求选择接线柱
14．如图所示，要使滑动变阻器的滑片P向左滑动时，电流表的示数增大，M、N与滑动变阻器的接线柱的连
接方法是（ ）
A．M接C，N接A B．N接B，M接A
C．N接D，M接B或C D．M接B，N接C或D
15．（24-25九年级上·辽宁锦州·期末）如图为某综合实践小组设计的调光台灯工作原理图，在电路图的M、N
两点之间接入一个滑动变阻器，使滑片P 向左移动时，灯泡的亮度变亮，则下列方法中正确的是（ ）
A．M接A， N接B B．M接C， N接D
C．M接B， N接D D．M接C， N接A
16．（2025·广东广州·三模）如图，若使滑片P向右滑动时滑动变阻器接入电路中的阻值变小，应连接（ ）A．ac B．ab C．bd D．cd
17．（24-25九年级上·安徽合肥·期中）如图所示，若要使滑动变阻器的滑片P 向B端滑动时，小灯泡变亮，那
么应该将滑动变阻器的接线柱C接在电路的M点，接线柱 （选填“A”、“B”、“C”或“D”）接在电路的N
点。
五．电阻箱
18．（23-24九年级上·江苏徐州·阶段练习）如图所示，电阻箱的示数是______Ω（ ）
A．5670Ω B．6750Ω C．675Ω D．765Ω
19．如图（a）是某型号旋钮式电阻箱的外形和内部结构，它由九个1000Ω、九个100Ω、九个10Ω和九个1Ω的
电阻组成，它箱面上的四个旋钮对应的倍率分别是：×1000、×100、×10、×1，使用时将两个接线柱A、B接入
电路中，只要调节这四个旋钮，便可以得到0~9999Ω范围内的任何整数电阻值。如图（b）所示，AB之间的总
电阻为（ ）
A．1936Ω B．8136Ω C．1963Ω D．8163Ω
20．（24-25九年级上·新疆喀什·阶段练习）按要求填空。(1)一节新干电池的电压是 ，家庭电路的电压是 ，对人体的安全电压是 。如图
所示，电阻箱的示数为 Ω。
(2)如图中电表的示数分别为：甲图 ，乙图 。
(3)如图所示电路中，闭合S ，断开S 、S ，灯L 、L 联；闭合S 、S ，断开S ，灯L 、L 联。
2 1 3 1 2 1 3 2 1 2
六．插入式变阻器
21．下图为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的
A．c和b B．a和c C．a和d D．b和d
22．（24-25九年级上·甘肃武威·期末）如图所示，是插塞式电阻箱的示意图。各个厚铜片并没有直接连通，而
是由阻值固定的电阻丝连接在一起。铜塞可以插入到相邻的两个厚铜片之间，并且紧密接触。铜塞与厚铜片的
电阻很小，可近似认为是0，则如图所示的情景中，该电阻箱的有效电阻为 Ω；当铜塞全部被拔出
后，该电阻箱的有效电阻为 Ω。
23．（24-25九年级上·广东揭阳·阶段练习）如图所示的是插入式电阻箱的结构示意图，图中AB两个接线柱之
间的电阻值是 ，AB两个接线柱之间能提供的最大电阻值是 ；滑动变阻器是通过改变接入电路
中电阻丝的 来实现阻值变化的。七. 含变阻器的电路图
24．（2025·陕西咸阳·三模）如图所示的是电动汽车的“油门”示意图，脚向下踩“油门”时，旋钮滑片可以绕
O点在电阻圈上逆时针转动。请用笔画线代替导线将变阻器接入电路中。
25．现有：两盏灯 、 ，一只电流表，一个滑动变阻器，电源及开关各一只。要求：灯L 、L 并联；电流表
1 2
测L 的电流；滑动变阻器只控制通过灯L 的电流，且滑片向左移，灯变亮；开关能控制灯 、 。
2 1
(1)请在图甲虚线框中画出满足要求的电路图。
(2)在如图乙所示的元件中，用笔画线代替导线按照电路图连接实物图。
26．（2025·贵州·二模）请用笔画线代替导线将如图所示的电路连接完整。要求：闭合开关后电流表测量通过灯
泡L的电流；当滑动变阻器的滑片P向右移动时，灯泡L的亮度变小；导线不能交叉。
27．（2025·贵州毕节·三模）请用笔画线代替导线将如图所示的电路连接完整。要求：电压表测量定值电阻R两
端的电压；闭合开关，向左移动滑动变阻器的滑片P，电流表的示数变小；不考虑电压表所接量程，导线不能
交叉。28．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：①灯与滑动变阻器
串联；②闭合电键S，向左移动滑动变阻器的滑片P，电流表示数变小。
29．（24-25九年级下·上海徐汇·阶段练习）在图电路中，有两根导线尚未连接，请用笔线代替导线连接。要求：
（1） 定值电阻与滑动变阻器并联；（2） 闭合开关后，电流表测量滑动变阻器的支路电流，且向右移动变阻
器的滑片P时，电流表示数变小。
30．（2025·陕西宝鸡·一模）如图所示，电路中有两根导线尚未连接，请用笔画线代替导线补全电路。要求：开
关S控制整个电路，闭合开关S，当滑动变阻器的滑片P向右移动时，小灯泡亮度不变，电流表的示数变小，电
流表接大量程。
31．（2025·山东济南·二模）如图所示是一款带风扇的吊灯，风扇和灯都可以独立工作。S 闭合灯亮；S 闭合风
1 2
扇转动，风扇可以调节风速。（风扇用电动机的符号表示，电源已给出）请在方框内画出对应电路图。32．（24-25九年级上·广西河池·期末）(1)如图所示请你请以笔画线代替导线完成电路连接，要求开关S闭合后，
滑动变阻器的滑片P向右移动时，电流表的示数变大。
(2)如图所示的电蚊拍，具有灭蚊和照明等功能，当开关S 闭合，S 断开时，只有灭蚊网起到灭蚊的作用；当S
1 2 1
断开、S 闭合时，电蚊拍均不工作；当S 、S 都闭合时，灭蚊网和灯同时起到灭蚊和照明的作用，请在答题卡
2 1 2
虚线框内画出符合实际的电路图。
33．（24-25九年级上·广东梅州·阶段练习）按要求作图：
(1)在如图所示电路的“○”里填上适当的电表符号，使开关闭合后，L 和L 能正常工作；
1 2
(2)实验电路中，有两根导线尚未连接，请你用笔画线代替导线完成连接.要求：电压表测量小灯泡两端的电压，
且闭合开关后，滑片向左移动时小灯泡逐渐变亮；(3)某电动切割机有两个开关S 、S ，必须两手同时用力各压一个开关，切割机才会工作，最大限度保护操作人
1 2
员。把图中切割机M及S 、S 与电源连接，使其能按上述要求工作。
1 2
八．竞赛必做
34．图中电路的滑动触片P原来在中点，当移动P时，安培表读数变化情况是（ ）
A．无论滑动触片P向上还是向下移动，安培表读数都增大
B．无论滑动触片P向上或向下移动，安培读数都减小
C．滑动触片P向上移动时安培表读数增大
D．滑动触片P向下移动时安培表读数增大
35．按照图所示的实验电路画出的电路，应该是图中的（ ）
A． B．
C． D．
36．在如图所示的电路中，电源电压不变，电流表、电压表都是理想电表，当滑动变阻器R' 的滑片P从a端移
到b端的过程中（ ）A．V表示数先减小后增大，A表示数增大
B．V表示数先增大后减小，A表示数减小
C．V表示数先减小后增大，A表示数先增大后减小
D．V表示数先增大后减小，A表示数先减小后增大
37．如图所示电路中，电源两端电压不变，R 是定值电阻，R 是滑动变阻器，闭合开关S后，在滑片P向右滑
1 2
动的过程中，下列判断正确的是（ ）
A．电流表A示数变小，电压表V 示数变小，V 示数变大
1 2
B．电流表A示数变大，电压表V 示数变小，V 示数不变
1 2
C．电流表A示数变小，电压表V 示数不变，V 示数变小
1 2
D．电流表A示数变小，电压表V 示数变大，V 示数不变
1 2
38．（多选）如图所示的电路，同种元件的参数均相等，能利用滑动变阻器调节电灯亮度的电路是（ ）
A． B．
C． D．
39．在如图所示的电路中，可以通过调整变阻器R和R'，使通过电阻R 和R 的电流达到规定的值I 和I ，并由
1 2 1 2
电流表指示出其电流值．正确操作的步骤是：
①电路接通前，变阻器R的滑片应放在 （选填：“A”或“B”）端，变阻器R'的滑片应放在 （选填：
“a”或“b”）端；
②电路接通后，先调节电阻 （选填：“R”或“R'”），使电流表A 和电流表A 的示数比值为I /I ，再调节
1 2 1 2
（选填：“R”或“R'”），使电流表 （选填：“A ”或“A ”）的示数达到 （选填：“I ”或“I ”）．
1 2 1 2
