2024年物理二轮中考总复习71个重难点亮点专题专炼（全国通用）
第五篇 电学知识体系必考重点亮点难点专题
专题50 欧姆定律综合计算问题
一、选择题
1. 如图所示，灯泡L、L 的电阻分别为20Ω和30Ω。闭合开关S，通过灯泡L、L 的电流分别为I、I，
1 2 1 2 1 2
它们两端的电压分别为U、U，则下列正确的是（ ）
1 2
A. I∶I=2∶3，U∶U=1∶1 B. I∶I=3∶2，U∶U=1∶1
1 2 1 2 1 2 1 2
C. I∶I=1∶1，U∶U=2∶3 D. I∶I=1∶1，U∶U=3∶2
1 2 1 2 1 2 1 2

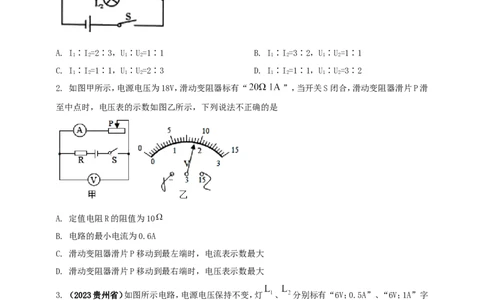

2. 如图甲所示，电源电压为18V，滑动变阻器标有“ ”，当开关S闭合，滑动变阻器滑片P滑
至中点时，电压表的示数如图乙所示，下列说法不正确的是
A. 定值电阻R的阻值为10
B. 电路的最小电流为0.6A
C. 滑动变阻器滑片P移动到最左端时，电流表示数最大
D. 滑动变阻器滑片P移动到最右端时，电压表示数最大
3. （2023贵州省）如图所示电路，电源电压保持不变，灯 、 分别标有“6V；0.5A”、“6V；1A”字
样。只闭合S，滑片P置于滑动变阻器最左端，仅有一只灯泡正常发光；滑片P置于中点，再闭合 ，电
压表示数为4V。若灯丝电阻不变，在保证电路安全的情况下，下列说法正确的是（ ）
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A. 灯 的阻值为12Ω
B. 两灯同时发光时 比 暗
C. 电源电压为9V
D. 滑动变阻器的最大阻值为30

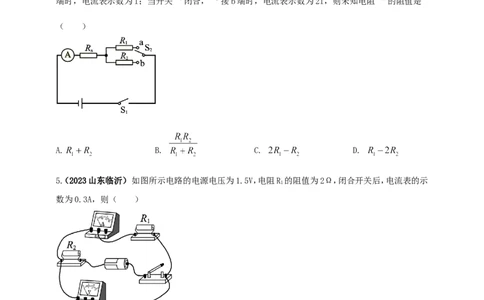

4. （2023湖南郴州）如图所示，电阻 、 为定值电阻，电源电压保持不变。当开关 闭合， 接a
端时，电流表示数为I；当开关 闭合， 接b端时，电流表示数为2I，则未知电阻 的阻值是
（ ）
A. B. C. D.
5.（2023山东临沂） 如图所示电路的电源电压为1.5V，电阻R 的阻值为2Ω，闭合开关后，电流表的示
1
数为0.3A，则（ ）
A. 通过R 的电流大于0.3A B. 电阻R 和R 是并联的
1 1 2
C. 电压表的示数为0.9V D. 电阻R 的阻值为3Ω
2
6. 如图所示，定值电阻R=5Ω，R=10Ω，开关S闭合时，R∶R 两端的电压分别是U、U，通过的电流分
1 2 1 2 1 2
别是I、I，下列关系正确的是（ ）
1 2
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A. I∶I=1∶1 B. I∶I=1∶2
1 2 1 2
C. U∶U=1∶1 D. U∶U=2∶1
1 2 1 2
7. 如图所示，电源电压不变，电阻 ，闭合开关，小明在实验过程中仅记录了三只电表的示数，
分别为1、4、5，但漏记了单位。关于所用电源的电压和电阻R 的阻值，下列判断正确的是（ ）
1
A. 4V 2Ω B. 5V 1Ω C. 4V 1Ω D. 2V 2Ω

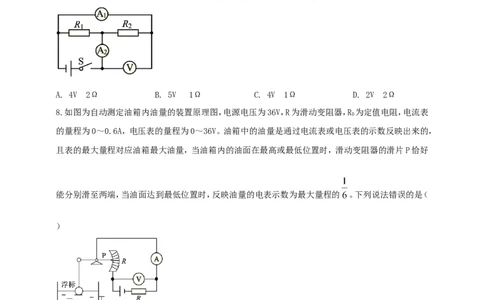

8.如图为自动测定油箱内油量的装置原理图，电源电压为36V，R为滑动变阻器，R 为定值电阻，电流表
0
的量程为0～0.6A，电压表的量程为0～36V。油箱中的油量是通过电流表或电压表的示数反映出来的，
且表的最大量程对应油箱最大油量，当油箱内的油面在最高或最低位置时，滑动变阻器的滑片P恰好
能分别滑至两端，当油面达到最低位置时，反映油量的电表示数为最大量程的 。下列说法错误的是（
）
A. R 阻值为60Ω
0
B. 滑动变阻器的阻值变化范围为0～300Ω
C. 当滑动变阻器的滑片P在中点时，电压表的示数为21V
D. 当滑动变阻器 滑片P在中点时，电流表的示数为0.17A
9. 如图所示，电源电压为3V，R 的阻值为5Ω，滑动变阻器R的最大阻值为10Ω，a、b为滑动变阻器两
0
个端点。闭合开关，下列说法正确的是（ ）
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A. 若将滑片移动到a端，电路仍能正常工作
B. 滑片在b端时，电流表A 示数为0.3A
1
C. 滑片由b端向a端移动，电流表A 示数变大
2
D. 滑片移动到中点时，电流表A 与A 示数比为2∶1
1 2

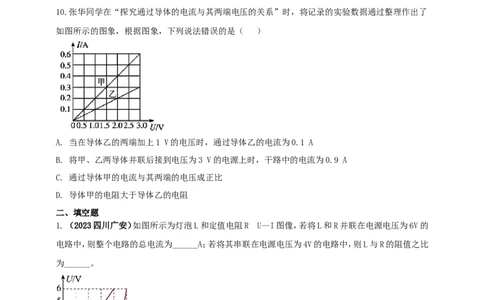

10.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了
如图所示的图象，根据图象，下列说法错误的是（ ）
A. 当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 A
B. 将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 A
C. 通过导体甲的电流与其两端的电压成正比
D. 导体甲的电阻大于导体乙的电阻
二、填空题
1. （2023四川广安）如图所示为灯泡L和定值电阻R U—I图像，若将L和R并联在电源电压为6V的
电路中，则整个电路的总电流为______A；若将其串联在电源电压为4V的电路中，则L与R的阻值之比
为______。
2. 如图所示的电路中，电源电压不变，定值电阻R＝10Ω，滑动变阻器R 标有“50Ω1A”的字样，电
1 2
压表的量程为0～3V，电流表的量程为0～0.6A。当闭合开关S，P位于R 的某一位置时，电压表示数为
2
3V，电流表示数为0.4A，则流过滑动变阻器R 的电流为______A；为确保电路的安全，R 的取值范围是
2 2
______Ω。
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
3．如图所示，电源电压保持不变，电阻R＝R＝R＝10Ω，要使R、R 并联，且两端电压等于电源电压，
1 2 3 2 3
应闭合开关 ，此时电流表的示数为I；要使R、R 串联，应断开开关S、S，此时电流表的示数为
1 1 2 1 2
I；则I：I＝ 。
2 1 2
4. （2023江苏泰州）如图甲所示电路，开关S、S 闭合后两电流表的指针均指在同一位置，示数如图乙
1 2
所示，则通过R 的电流为______A，两电阻之比R∶R=______；只断开开关S，电流表A 的示数将
1 1 2 2 1
______（变大／变小／不变）。
5.（2023齐齐哈尔） 如图所示，已知 。当开关S闭合，甲、乙两表均为电压表时，两表示数
之比为 ________；当开关S断开，甲、乙两表均为电流表时，两表示数之比为
_______。（电路中各元件均未损坏）
6. 在如图所示的电路中，电源电压6V， 。电压表量程为0~15V，电流表A量程为0~3A、 量
程为0~0.6A，闭合开关S，电压表的示数为______V。当滑动变阻器的滑片P向左移动时，电流表A的示
数______，电压表示数与电流表 示数的比值______（选填“变大”、“不变”或“变小”）。为确保
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
电表安全， 连入电路的阻值最小为______Ω。
7. （2023湖南郴州）如图所示，电源电压恒为3V。闭合开关S，电压表的示数为0.5V，则灯泡L 两端的
2
电压为_____V，灯泡L 与L 的电阻之比为____。
1 2
8. 如图所示电路中，电源电压保持不变，已知R∶R=2∶3。当开关S闭合时R、R 两端的电压之比为
1 2 1 2
_______，电流表A 和A 的示数之比为_______。
1 2
9. 在物理兴趣小组的活动中，小桂按如图所示的电路图连接电路，电源电压恒定为 ， 为滑动
变阻器， 、 为定值电阻，且 ， 。闭合开关 前，应将 的滑片移动至最 _______
（选填“左”或“右”）端；闭合开关 ，将滑片移至某点固定不动，当开关 由 点切换到 点时，电
压表示数变化了 ，电流表示数变化了 ，则 ______ 。
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
10. 如图所示，电源电压为12V保持不变，R=10Ω。只闭合开关S时，电流表的示数为0.3A，则R 两端
1 1
的电压U=_______V，R=_______Ω；当断开开关S，闭合S、S 时，则电流表的示数为_______A。
1 2 1 2
三、综合计算题
1. 在如图所示的电路中，电阻R 的阻值为 10Ω，电流表的示数为 1.2A。
1
（1）求电源电压U；
（2）若在电路中接入一个电阻R，使得接入前后电流表的示数变化了 0.4 A，求电阻R 的阻值。
2 2
2. 在如图所示的电路中，电源电压保持不变，电阻R 的阻值为30Ω，闭合开关S，断开开关S，电流
1 1 2
表A 的示数为0.3A；闭合开关S 和S，电流表A 的示数为1.2A，求：
1 1 2 2
（1）电源电压U；
（2）电阻R 的阻值。
2
3. （2023江苏徐州）如图所示电路，灯泡L标有“6V 3W”字样，R 的阻值为10Ω。只闭合开关S时，
2
灯泡正常发光；开关S、S、S 都闭合时，电流表的示数为2.4A。
1 2
求：（1）灯泡的额定电流；
（2）R 的阻值。
1
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
4. （2023上海）如图所示电路，电源电压为6V，滑动变阻器 为：20Ω 2A，闭合开关后
（1）若此时 ，求通过 电流大小；
（2）若在电路中再接入一个电流表 ，调节滑动变阻器使得两个电流表的示数为如图所示（电流表量
程可调节），求R 的阻值。
2
5.有一个量程为0~ 1mA的小量程电流表G，内阻R=30Ω，选择一定值电阻 R 与它并联起来，如图所
g 0
示。将A、B两端接入电路（图中I表示电流表G与电阻R 并联后的总电流）。
0
(1)调节电路，使电流表的指针指在最大刻度处（即1mA） ，这时电流I为0.6A，求电阻R 的值（计算结
0
果保留两位小数） ；
(2)继续调节电路，使电流表的指针指在刻度盘中央（即0.5mA），此时电流I变为多少？
6．如图所示电路中，电源电压6V，灯泡L规格为“6V 3W”。其电流与电压的关系如图乙所示。当S、
S、S 闭合，S 断开时，电流表示数为0.5A。
1 3 2
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）求灯泡L的额定电流；
（2）求定值电阻R 的阻值；
1
（3）断开S、S，闭合S、S，调节滑片P，使R 的电功率为灯泡的2倍，求此时滑动变阻器接入电路的阻
1 3 2 2
值为多大？
7. 用如图所示的电路测量小灯泡的功率，电源电压恒定为12V，电压表量程为0~ 15V，电流表量程为
0 ~ 0.6A，滑动变阻器规格为“44Ω，1A”，灯泡L标有“8V ，0.5A”字样，不考虑灯丝电阻的变化，
电路中各元件都在安全的条件下，求：
(1)灯泡L的电阻值；
(2)滑动变阻器允许的取值范围；
(3)电流表示数的变化范围；
(4)电压表示数 变化范围。
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
