专项 04 电路图与实物图互画（含电表）
一、根据实物图画电路图（10题）
二、根据电路图连接实物图（10题）
三、根据要求选择补充电路（10题）
四、电路设计（10题）
五、根据要求选择合适的电路图（10题）
一、根据实物图画电路图

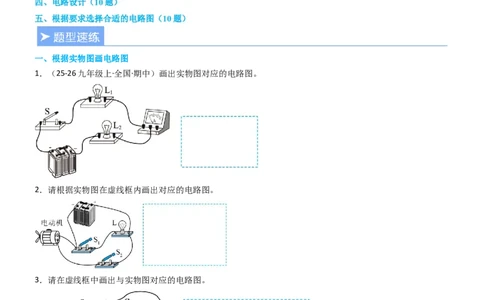

1．（25-26九年级上·全国·期中）画出实物图对应的电路图。
2．请根据实物图在虚线框内画出对应的电路图。
3．请在虚线框中画出与实物图对应的电路图。

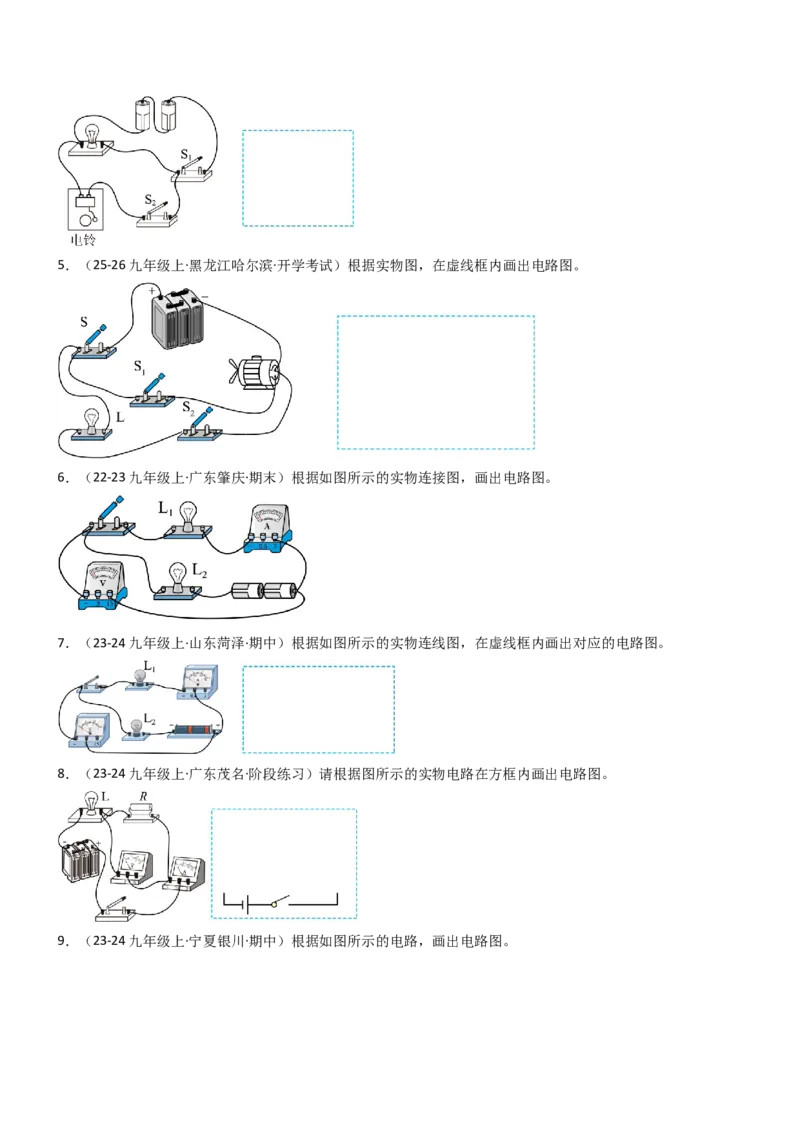

4．请根据实物图在虚线框内画出对应的电路图。5．（25-26九年级上·黑龙江哈尔滨·开学考试）根据实物图，在虚线框内画出电路图。

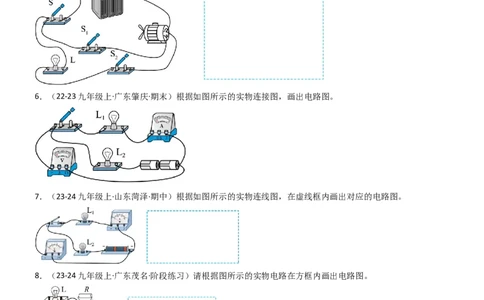

6．（22-23九年级上·广东肇庆·期末）根据如图所示的实物连接图，画出电路图。
7．（23-24九年级上·山东菏泽·期中）根据如图所示的实物连线图，在虚线框内画出对应的电路图。
8．（23-24九年级上·广东茂名·阶段练习）请根据图所示的实物电路在方框内画出电路图。
9．（23-24九年级上·宁夏银川·期中）根据如图所示的电路，画出电路图。10．根据如图所示的实物图，在虚线框内画出对应的电路图。

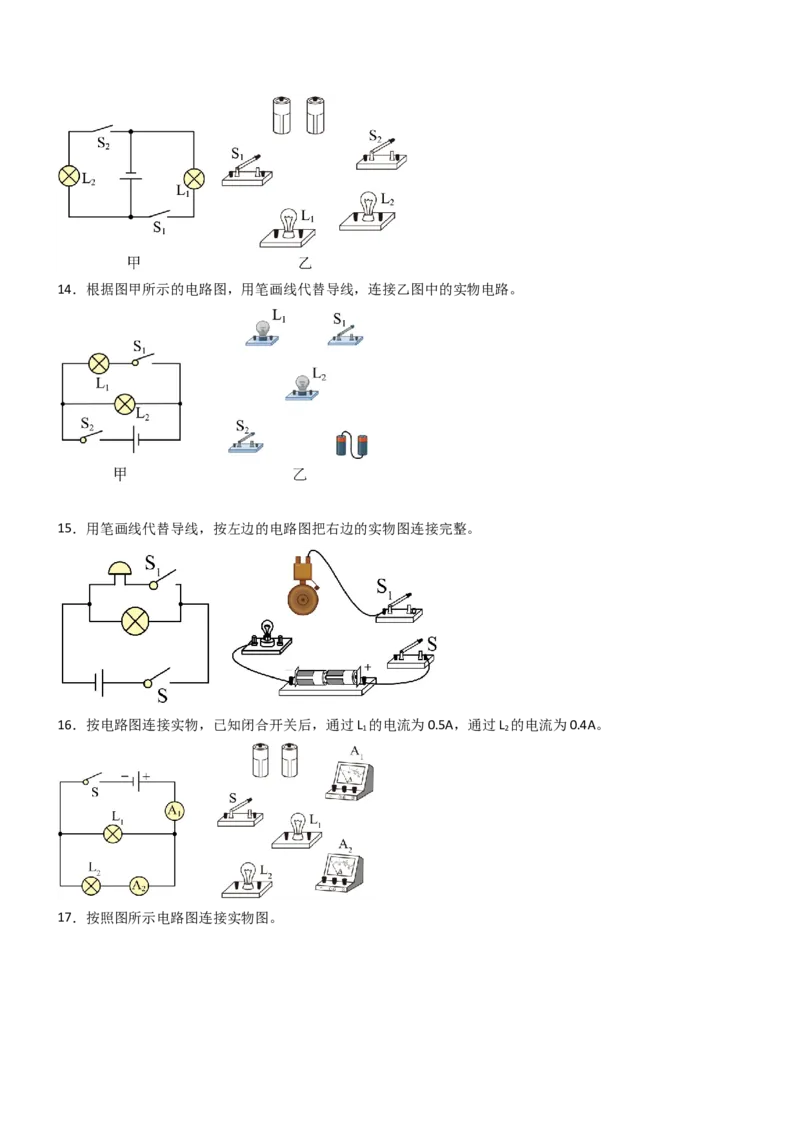

二、根据电路图连接实物图

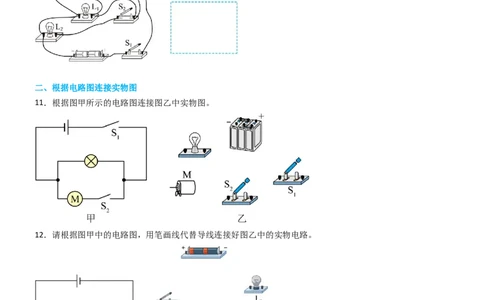

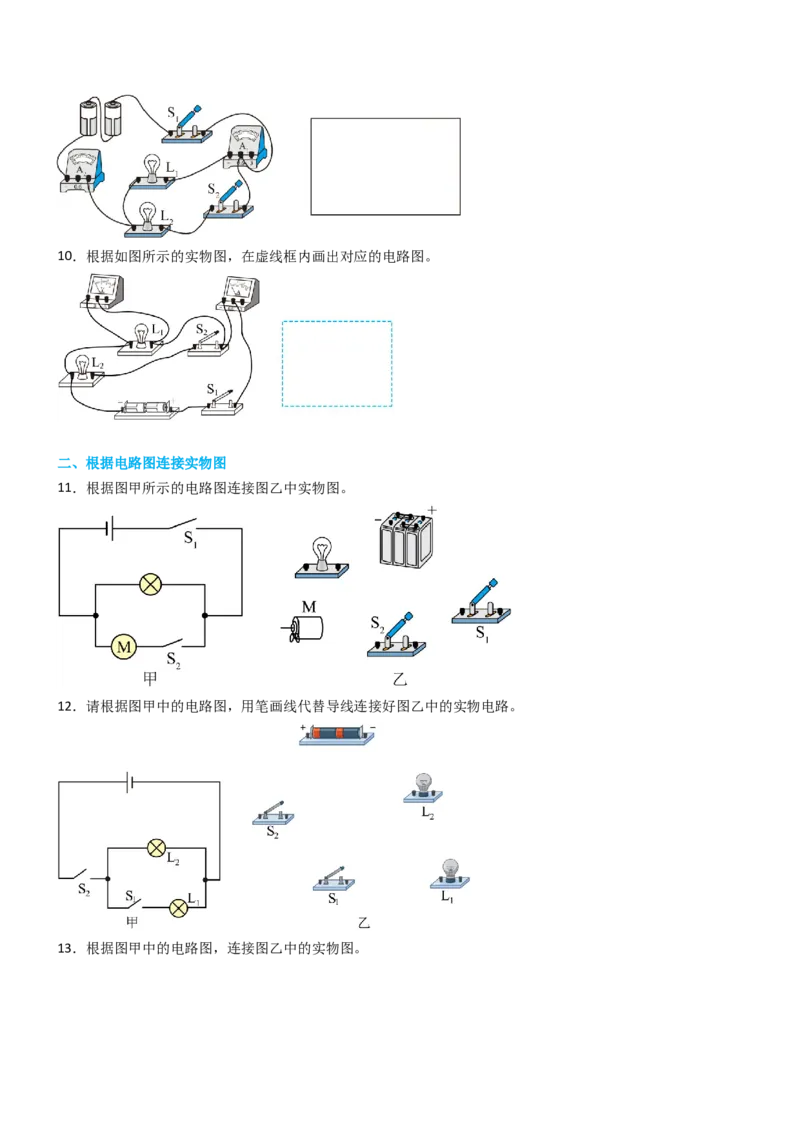

11．根据图甲所示的电路图连接图乙中实物图。
12．请根据图甲中的电路图，用笔画线代替导线连接好图乙中的实物电路。

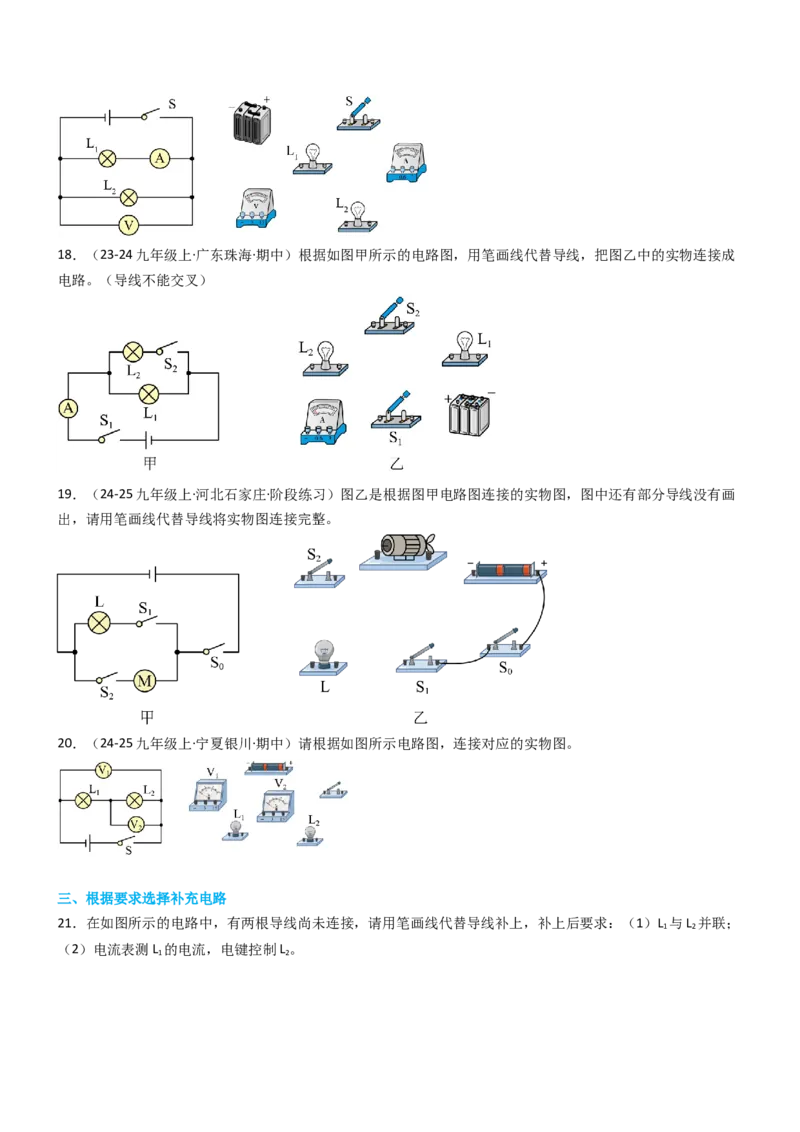

13．根据图甲中的电路图，连接图乙中的实物图。14．根据图甲所示的电路图，用笔画线代替导线，连接乙图中的实物电路。

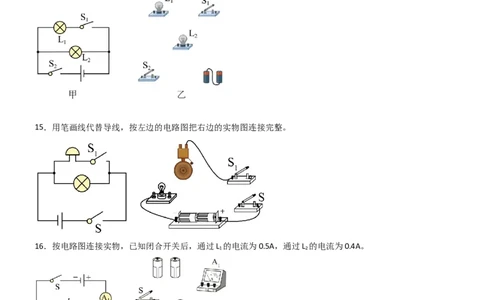

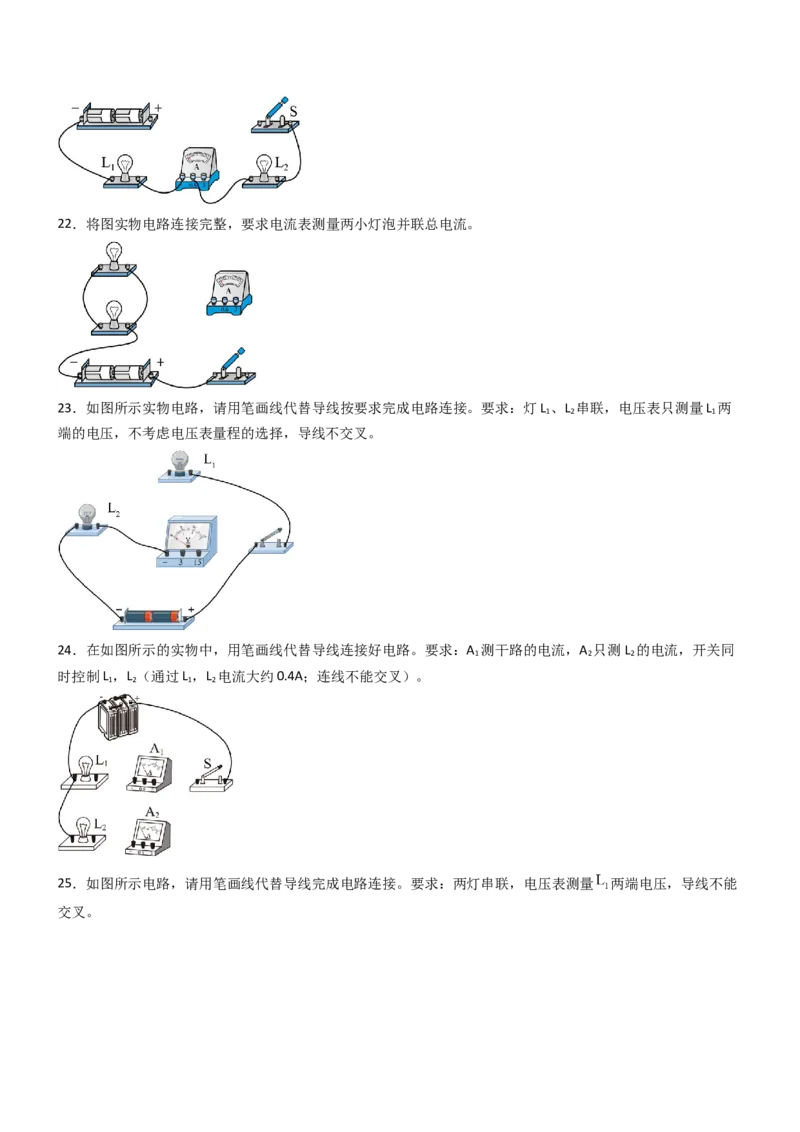

15．用笔画线代替导线，按左边的电路图把右边的实物图连接完整。
16．按电路图连接实物，已知闭合开关后，通过L 的电流为0.5A，通过L 的电流为0.4A。
1 2
17．按照图所示电路图连接实物图。18．（23-24九年级上·广东珠海·期中）根据如图甲所示的电路图，用笔画线代替导线，把图乙中的实物连接成
电路。（导线不能交叉）
19．（24-25九年级上·河北石家庄·阶段练习）图乙是根据图甲电路图连接的实物图，图中还有部分导线没有画
出，请用笔画线代替导线将实物图连接完整。
20．（24-25九年级上·宁夏银川·期中）请根据如图所示电路图，连接对应的实物图。
三、根据要求选择补充电路
21．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：（1）L 与L 并联；
1 2
（2）电流表测L 的电流，电键控制L 。
1 222．将图实物电路连接完整，要求电流表测量两小灯泡并联总电流。
23．如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L 、L 串联，电压表只测量L 两
1 2 1
端的电压，不考虑电压表量程的选择，导线不交叉。
24．在如图所示的实物中，用笔画线代替导线连接好电路。要求：A 测干路的电流，A 只测L 的电流，开关同
1 2 2
时控制L ，L （通过L ，L 电流大约0.4A；连线不能交叉）。
1 2 1 2
25．如图所示电路，请用笔画线代替导线完成电路连接。要求：两灯串联，电压表测量 两端电压，导线不能
交叉。26．（2024·贵州贵阳·二模）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：闭
合开关S后，灯L 和L 都能发光，且电流表测量干路的电流。
1 2
27．（24-25九年级上·辽宁沈阳·期中）请用笔画线代替导线将图中的电路连接完整。要求：灯 并联，开
关S控制整个电路，电流表测量干路电流，导线不能交叉。
28．（2025·贵州遵义·一模）请用笔画线代替导线将如图所示未连接完成的电路按要求连接完整。要求：L 、L
1 2
并联，电流表测量干路电流，开关控制整个电路，导线不能交叉。
29．（2025·广东东莞·三模）如图所示是“探究串联电路电压关系”实验未完成连接的实物电路，电压表测量小
灯泡L 两端电压（请选择合适量程），请在图中用笔画线代替导线，导线不能交叉。
230．（24-25九年级上·辽宁锦州·期末）为了安全骑行共享单车，小明为共享单车设计了一个简化的转向电路，
左开关S 闭合时左侧转向灯L 发光，右开关S 闭合时右侧转向灯L 发光。请你按照要求把图中所示的实物图连
1 1 2 2
接完整。
四、电路设计

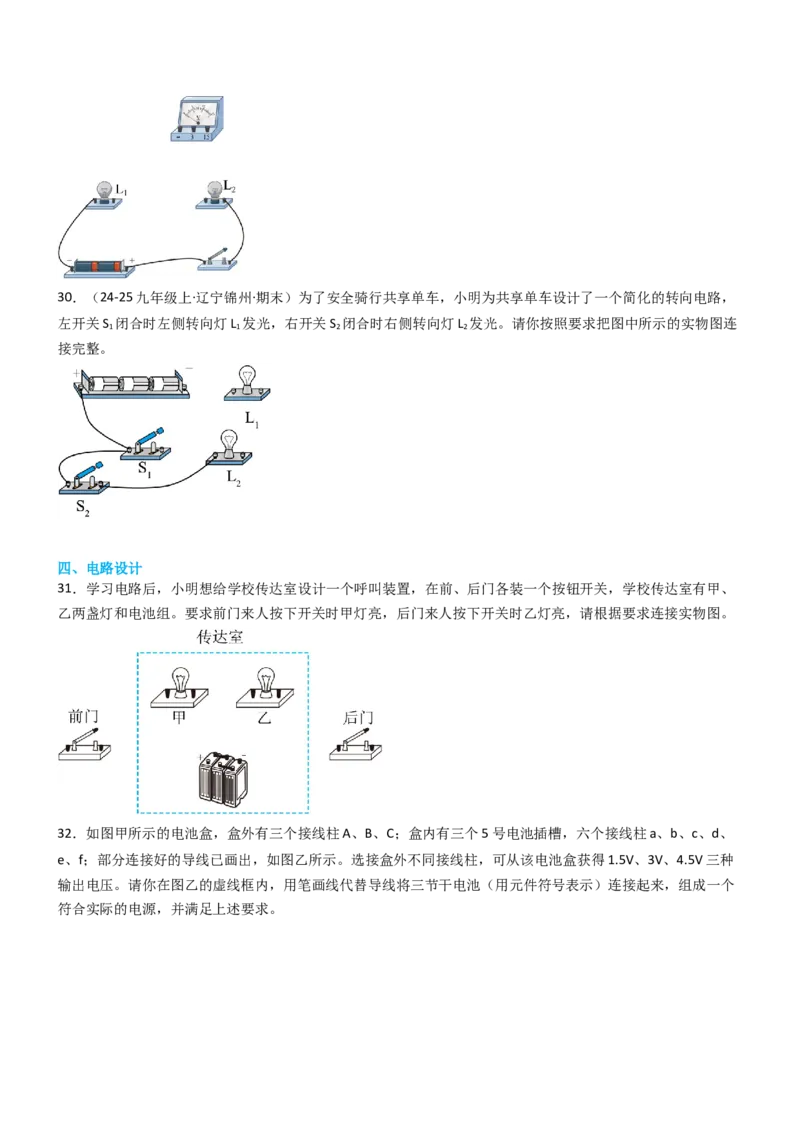

31．学习电路后，小明想给学校传达室设计一个呼叫装置，在前、后门各装一个按钮开关，学校传达室有甲、
乙两盏灯和电池组。要求前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮，请根据要求连接实物图。
32．如图甲所示的电池盒，盒外有三个接线柱A、B、C；盒内有三个5号电池插槽，六个接线柱a、b、c、d、
e、f；部分连接好的导线已画出，如图乙所示。选接盒外不同接线柱，可从该电池盒获得1.5V、3V、4.5V三种
输出电压。请你在图乙的虚线框内，用笔画线代替导线将三节干电池（用元件符号表示）连接起来，组成一个
符合实际的电源，并满足上述要求。33．火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的
指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内部都有人，请你把图中
的各元件符号连接成符合上述设计要求的电路图。
34．（24-25九年级下·湖北恩施·期中）为了安全，某同学设计一款电动车的简单电路。用钥匙启动电动车，相
当于开关 闭合，此时指示灯L亮，但电动机M不工作；从车架上取下头盔并戴上后，头盔内遥控设备遥控开
关 闭合，电动机才通电工作；若只戴头盔不用钥匙启动也无法骑行。请你在虚线框中画出符合上述要求的电
路图。
35．（2025·山东济南·三模）小静家有一台扫地机器人，底部有控制前进的驱动轮和控制转弯的转向轮。当驱动
信号开关S 闭合时，驱动电机M 工作，机器人前进。在前进过程中若识别到前方有障碍物，S 断开，电机M
1 1 1 1
停止工作，机器人逐渐减速；同时，转向信号开关S 闭合，转向电机M 工作，完成转向，规避障碍。请设计符
2 2
合要求的控制电路图。
36．（2025·山东济南·二模）公交汽车上的安全锤被取下时会发出警报声，小明设计了一款安全锤取用报警电路。
该电路由电源、电铃、保护电阻R、开关S和S 组成。闭合开关S，当未取用安全锤时，相当于开关S 闭合，电
1 1
铃不响；当取下安全锤时，相当于开关S 断开，电铃响。请在答题卡相应位置画出电路图。
1
37．（24-25九年级上·北京房山·期中）在楼道里，有一种声控加光控的照明电路，声控和光控电路都相当于开
关。夜晚光线很弱时，光控开关闭合，当有人走动发出声音时，声控开关闭合，电路被接通，楼道灯发光。而
在白天，即便楼道内发出声音使声控开关闭合，但光控开关始终断开，楼道灯并不会亮。这样既保障了居民的
出入安全，又节约了电能。在图中用声和光两个符号代表两个开关，请你添加导线完成连接，使电路满足上述
要求。38．高铁轨道中的螺丝会因震动而松动，引发安全隐患。创新小组的同学们设计了一个检测螺丝松动的报警方
案电路图。其工作原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻不计）正常连接时，报警灯不亮：当
螺丝松动时会与下端的导线分离而断开，此时报警灯亮起提醒工人及时维修。请根据其工作原理在方框内完成
电路图。
39．如图所示，请用笔画线代替导线按要求连接实物电路，并在虚线框内画出对应的电路图。要求：一个电压
表测量电源两端的电压，另一个电压表测量某一个灯泡两端的电压。
40．（2025·山东济南·一模）汽车的座椅和安全带插口各相当于一个开关，人坐在座椅上时，座椅开关闭合，指
示灯亮；将安全带插入插口时（这时插口开关闭合），指示灯熄灭，此时，定值电阻R 防止电路短路。请设计
0
一个符合要求的电路。
五、根据要去选择合适的电路图
41．（2025·湖北·一模）驾驶机动车行经人行横道，未减速行驶或遇行人正在通过时未停车避让的，会被电子眼
抓拍，并罚款扣分。抓拍系统原理如下：当人行道亮绿灯时（开关： 闭合），有行人位于两边车道的虚拟区
域内（开关 闭合）且机动车驶过了停车线时（开关 闭合），抓拍系统才会启动，拍下违规机动车辆的照片。
下列电路能正确模拟抓拍系统工作的是（ ）A． B．
C． D．
42．（2025·福建漳州·模拟预测）在某旧楼改造加装电梯项目中，常设置成双重控制，电梯卡感应（闭合开关
S ）且按下楼层按钮（闭合开关S ），电动机M才启动。下列电路设计符合要求的是（ ）
1 2
A． B．
C． D．
43．（24-25九年级上·辽宁阜新·期末）高铁站的自动检票闸机口设有身份证和人脸识别双重验证，每个信息验
证成功相当于闭合一个开关，两个信息相符合后闸机门（电动机）自动打开，乘客可检票通过。下列模拟电路
中符合要求的是（ ）
A． B． C． D．
44．（2025·湖北孝感·三模）火车站的自动检票闸机口，游客刷身份证的同时进行人脸识别。只有身份证和人脸
识别同时成功（相当于分别闭合对应的开关），电动机工作，检票通行。下列电路图设计合理的是（ ）
A． B． C． D．
45．（2025·湖南长沙·二模）为停车场设计“车位占用”提醒模拟电路，要求车位被占用时，只有开关 闭合，红色指示灯凳；车位未被占用时，只有 闭合，绿色指示灯亮。下列电路能实现上述要求的是（ ）
A． B． C． D．
46．（24-25九年级上·江苏苏州·期中）击剑是一项历史悠久的运动项目，1931年电动裁判器的发明使击剑比赛
更加公平。在击剑比赛中，当甲方运动员的剑（图中用S 表示）击中乙方的导电服时，电路导通，且只有乙方
甲
指示灯亮。当乙方运动员的剑（图中用S 表示）击中甲方导电服时，电路导通，且只有甲方指示灯亮。如图所
乙
示的四个电路图中，符合上述要求的是（ ）
A． B． C． D．
47．（2025·广西南宁·三模）铁路系统实行电子检票，乘客进站需识别身份证和人脸，当“人”“证”一致（两
个开关均闭合）时，识别电路被接通，闸门M自动打开。以下电路可实现上述要求的是（ ）
A． B． C． D．
48．（2025·广东广州·中考真题）出租车驾驶室内设计了控制电路来显示是否载有乘客，车顶指示灯显示红色时
载有乘客，显示绿色时未载乘客。下列电路图中，通过开关S接“1”或“2”可以符合上述设计要求的是
（ ）
A． B．C． D．
49．（2025·山东威海·中考真题）某智能家居系统设计要求：当呼唤系统时，整个系统做好工作准备（相当于闭
合开关S）：当发出语音“拉开窗帘”（相当于闭合开关S ），电动机工作拉开窗帘；当发出语音“打开台
1
灯”（相当于闭合开关S ），台灯工作。下列设计符合要求的是（ ）
2
A． B． C． D．
50．（2025·安徽蚌埠·三模）“无人超市”在某些地区成为热门话题。所谓无人超市其实是一种没有收银员、没
有结账台的新型商店，它让购物变得更加方便快捷。无人超市的付款方式为扫码支付或通过其他生物识别技术
来识别消费者的身份进行支付（相当于闭合各自开关），购买商品支付成功时，灯泡亮同时电铃响。下列设计
的电路简图符合要求的是（ ）
A． B． C． D．
