专题二 电学作图
串联和并联电路的作图是电学的基础，通常分为两类：根据电路图连接实物图和根据实物图画电路图。
它们的作图步骤及注意事项归纳如下：

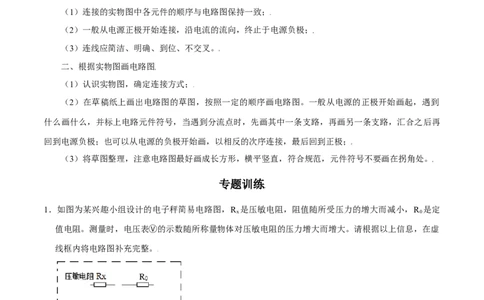

一、根据电路图连接实物图
（1）连接的实物图中各元件的顺序与电路图保持一致；
（2）一般从电源正极开始连接，沿电流的流向，终止于电源负极；
（3）连线应简洁、明确、到位、不交叉。
二、根据实物图画电路图
（1）认识实物图，确定连接方式；
（2）在草稿纸上画出电路图的草图，按照一定的顺序画电路图。一般从电源的正极开始画起，遇到
什么画什么，并标上电路元件符号，当遇到分流点时，先画其中一条支路，再画另一条支路，汇合之后再
回到电源负极；也可以从电源的负极开始画，以相反的次序连接，最后回到正极；
（3）将草图整理，注意电路图最好画成长方形，横平竖直，符合规范，元件符号不要画在拐角处。
专题训练
1．如图为某兴趣小组设计的电子秤简易电路图，R 是压敏电阻，阻值随所受压力的增大而减小，R 是定
x 0
值电阻。测量时，电压表Ⓥ的示数随所称量物体对压敏电阻的压力增大而增大。请根据以上信息，在虚
线框内将电路图补充完整。
2．如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关 s在干路上，电流表只通过L的电流，导线不能交叉。
3．将电路元件按电路图连接成实物图．（要求导线不交叉）
4．用笔画线表示导线，按照图（甲）所示的电路图，将图（乙）中各元件连接起来．（导线不允许交
叉）
5．请用笔画线代替导线，在图中将两个灯泡、开关连成串联电路。6．请你根据图甲所示的电路图，用笔画线代替导线，将图乙中未连接好的器材连接起来(连线不能交叉)。
7．如图所示，有一个封闭的黑箱子，其内部有一与箱盖上的电铃和灯泡连接的部分电路，箱盖上三个接
线柱A、B、C．用导线连接A、B，铃响灯亮；用导线连接A、C，铃更响，灯不亮；用导线连接B、C，
铃不响，灯不亮．试画出此装置电路图．
8．请按照如图所示的实物图画出电路图。
9．请画出如图所示实物电路的电路图。
10．如图，按图中的电路元件连成的实物电路，在如图虚线框内画出对应的电路图．11．如图所示实物电路中，有一根导线接错而使小灯泡被短路，请把这根导线找出来，在上面打一个“
”，并在方框中画出正确的电路图．
12．请按要求画电路图：一个电源、一个开关、两个灯泡，要求两灯并联，开关同时控制两盏灯．
13．请在图中的两个虚线框内，选填 “电源”和 “开关”的符号，并满足当开关都闭合时两灯组成并联
电路．
14．小明连接了如图1所示的电路，灯泡上标有“2.5V 0.3A”。（1）在方框内画出实物图对应的电路图。
（2）闭合开关，看不到灯亮，电流表有示数。小明认为灯不亮的原因是灯丝断了，你认为他的说法是
否正确？ 依据是 。
（3）小芳想通过测量ab接线柱间、cd接线柱间的电压找出看不到灯亮的原因。请在图3中补充完整用
电压表测ab接线柱间的电压时的实物图。
测量时若出现下表中的情况，请根据数据判断可能导致看不到灯亮的原因。
U /V U /V 电流表示数 看不到灯亮
ab cd
I/A 的原因
情况一 2.10 0 0.30
情况二 2.20 0.40 0.14
