专题三 串、并联电路的特点及电路识
别
方法点拨
电路连接方式的判断

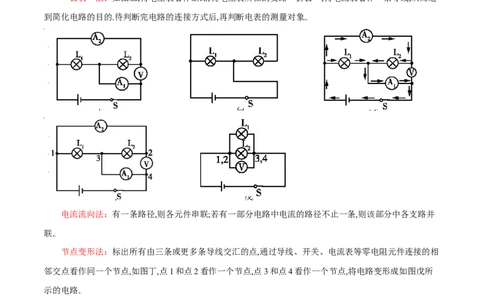

准确判断电路的连接方式是处理电路问题的基础，下面是一些常用的电路分析技巧.(以图甲电路为例)
“去表”法：如图乙,将电压表看作断路,将电压表所在的支路“拆去”;将电流表看作一条导线,从而达
到简化电路的目的.待判断完电路的连接方式后,再判断电表的测量对象.
甲 乙 丙
丁 戊
电流流向法：有一条路径,则各元件串联;若有一部分电路中电流的路径不止一条,则该部分中各支路并
联.
节点变形法：标出所有由三条或更多条导线交汇的点,通过导线、开关、电流表等零电阻元件连接的相
邻交点看作同一个节点,如图丁,点1和点2看作一个节点,点3和点4看作一个节点,将电路变形成如图戊所
示的电路.
拆除法：拆去某个元件后,若其他元件都不能通电,则该元件与其他元件串联;若其他元件仍正常工作,则
该元件与其他元件并联.
专题训练
1. 如图所示的电路中，电流表测量的是（ ）A. 通过灯L 的电流 B. 通过灯L 的电流[来源:学§科§网Z§X§X§K]
1 2
C. 通过灯L 和灯L 的电流之和 D. 电源供给电路的总电流[来源:Zxxk.Com]
1 2

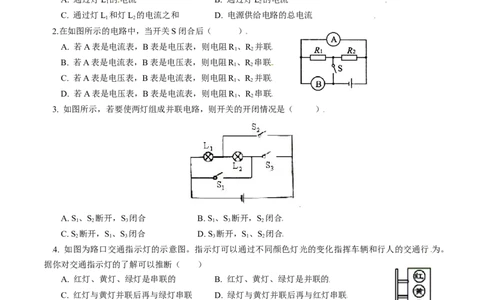

2.在如图所示的电路中，当开关S闭合后（ ）
A. 若A表是电流表，B表是电压表，则电阻R 、R 并联
1 2
B. 若A表是电流表，B表是电压表，则电阻R 、R 串联
1 2
C. 若A表是电压表，B表是电流表，则电阻R 、R 并联
1 2
D. 若A表是电压表，B表是电流表，则电阻R 、R 串联
1 2
3. 如图所示，若要使两灯组成并联电路，则开关的开闭情况是（ ）
A. S 、S 断开，S 闭合 B. S、S 断开，S 闭合
1 2 3 1 3 2
C. S 断开，S、S 闭合 D. S 断开，S、S 闭合
2 1 3 3 1 2
4. 如图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行 为。
据你对交通指示灯的了解可以推断（ ）
A. 红灯、黄灯、绿灯是串联的 B. 红灯、黄灯、绿灯是并联的
C. 红灯与黄灯并联后再与绿灯串联 D. 绿灯与黄灯并联后再与红灯串联
5. 如图所示电路，下面判断不正确的是（ ）
A. S 、S 均闭合，L、L、L 均发光，它们并联
1 2 1 2 3
B. S、S 均断开，L、L 发光，L 不发光
1 2 1 2 3
C. S、S 均断开，L、L、L 均发光，它们串联
1 2 1 2 3
D. S 闭合、S 断开，L 发光，L、L 均不发光
1 2 1 2 3
6. 小明在实验室中连接了如图所示的电路，请你画出这个电路的电路图。7. 在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的。它们的连接方式是
______联，原因是它们_________（选填“能”或“不能”）独立工作。
8. 如下图为小光在实验室连接的电路，他将滑动变阻器的滑片移至最左端的A点，闭合开关S 与
1
S，则此时R 与R 的连接方式是 。
2 1 2
9. 试判断下图的连接方式是__________。
