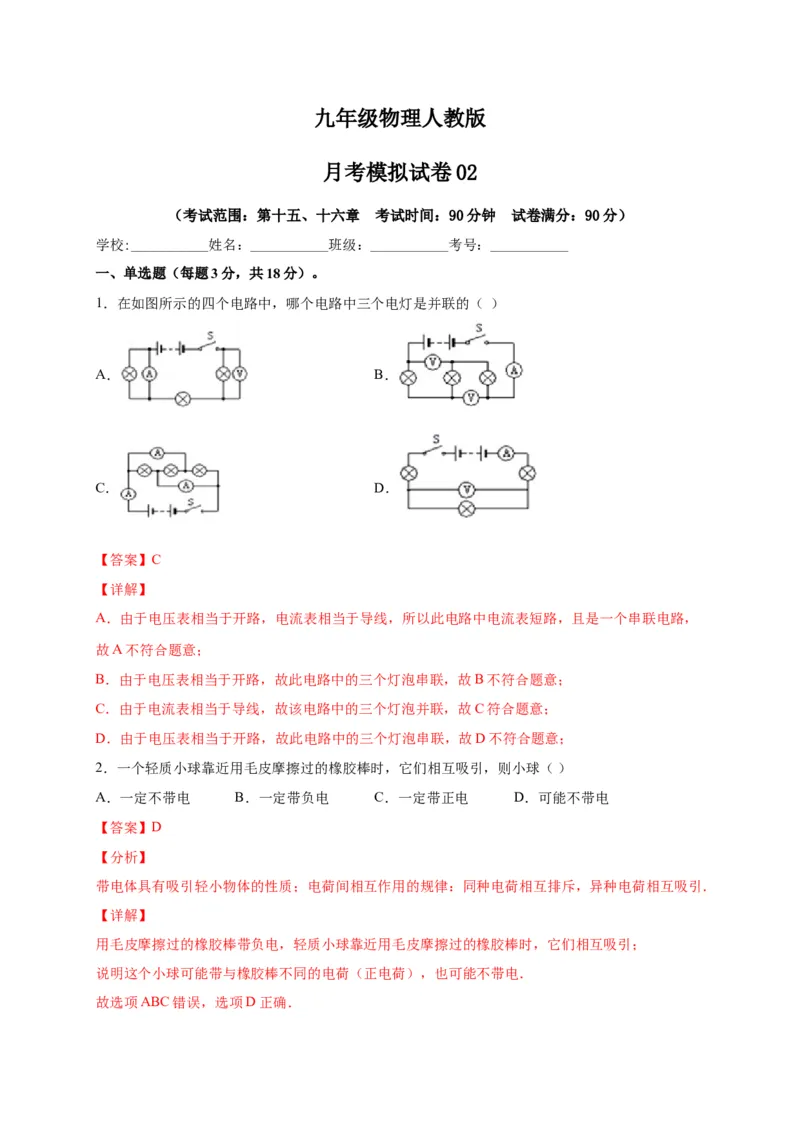

九年级物理人教版
月考模拟试卷 02
（考试范围：第十五、十六章 考试时间：90分钟 试卷满分：90分）
学校:___________姓名：___________班级：___________考号：___________
一、单选题（每题3分，共18分）。

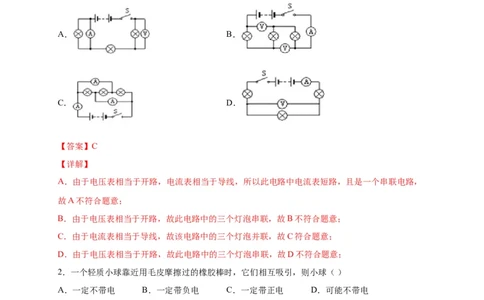

1．在如图所示的四个电路中，哪个电路中三个电灯是并联的（ ）
A． B．
C． D．
【答案】C
【详解】
A．由于电压表相当于开路，电流表相当于导线，所以此电路中电流表短路，且是一个串联电路，
故A不符合题意；
B．由于电压表相当于开路，故此电路中的三个灯泡串联，故B不符合题意；
C．由于电流表相当于导线，故该电路中的三个灯泡并联，故C符合题意；
D．由于电压表相当于开路，故此电路中的三个灯泡串联，故D不符合题意；
2．一个轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则小球（ ）
A．一定不带电 B．一定带负电 C．一定带正电 D．可能不带电
【答案】D
【分析】
带电体具有吸引轻小物体的性质；电荷间相互作用的规律：同种电荷相互排斥，异种电荷相互吸引．
【详解】
用毛皮摩擦过的橡胶棒带负电，轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引；
说明这个小球可能带与橡胶棒不同的电荷（正电荷），也可能不带电．
故选项ABC错误，选项D正确．【点评】
考查了电荷间的相互作用规律和带电体能吸引轻小物体的性质的应用，属于基础题目．

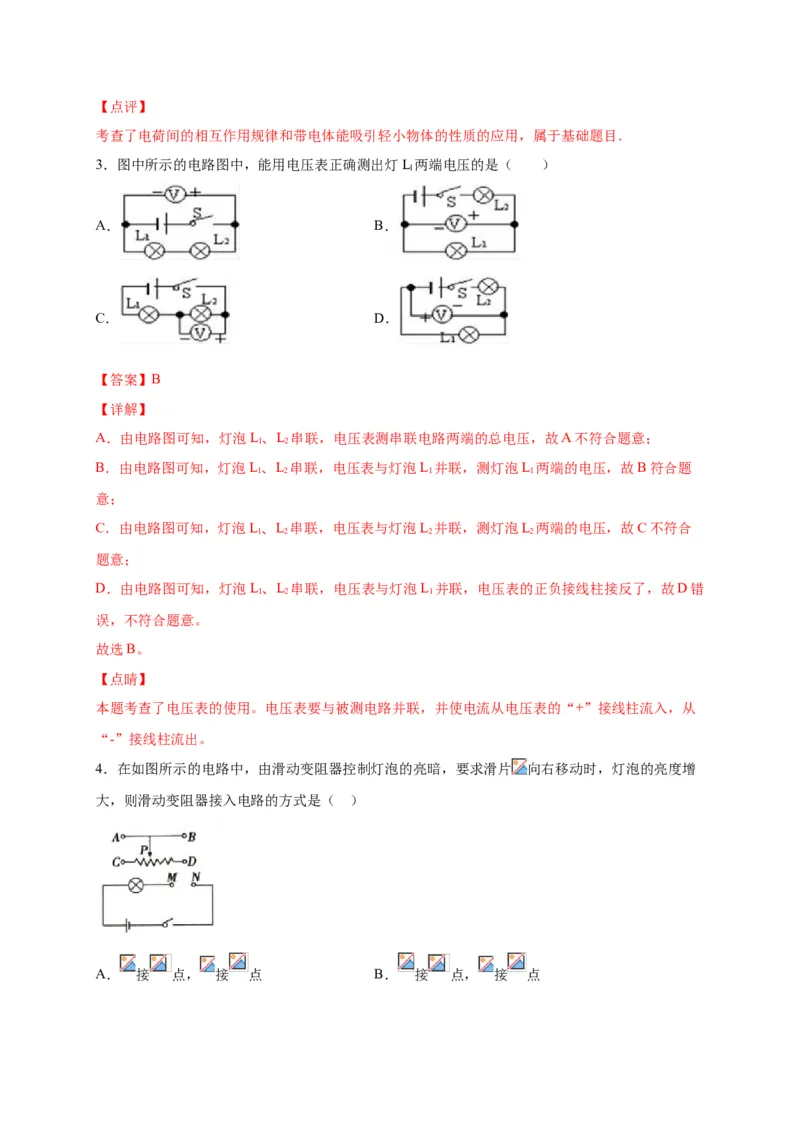

3．图中所示的电路图中，能用电压表正确测出灯L两端电压的是（ ）
l
A． B．
C． D．

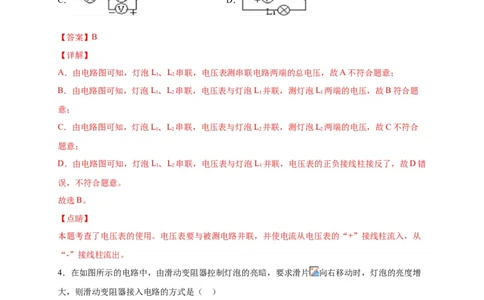

【答案】B
【详解】
A．由电路图可知，灯泡L、L 串联，电压表测串联电路两端的总电压，故A不符合题意；
1 2
B．由电路图可知，灯泡L、L 串联，电压表与灯泡L 并联，测灯泡L 两端的电压，故B符合题
1 2 1 1
意；
C．由电路图可知，灯泡L、L 串联，电压表与灯泡L 并联，测灯泡L 两端的电压，故C不符合
1 2 2 2
题意；
D．由电路图可知，灯泡L、L 串联，电压表与灯泡L 并联，电压表的正负接线柱接反了，故D错
1 2 1
误，不符合题意。
故选B。
【点睛】
本题考查了电压表的使用。电压表要与被测电路并联，并使电流从电压表的“+”接线柱流入，从
“-”接线柱流出。
4．在如图所示的电路中，由滑动变阻器控制灯泡的亮暗，要求滑片 向右移动时，灯泡的亮度增
大，则滑动变阻器接入电路的方式是（ ）
A． 接 点， 接 点 B． 接 点， 接 点C． 接 点， 接 点 D． 接 点， 接 点
【答案】C
【详解】
A. 接 点， 接 点相当于往电路中接入一段导线（金属杆），无论滑片怎样移动，电灯亮
度不会发生变化，而且很亮甚至灯被烧坏，故A项错误；
B. 接 点， 接 点滑片向右滑动时，接入电路的电阻变大，根据欧姆定律 可知，电
路中电流变小，电灯会变暗，故B项错误；
C. 接 点， 接 点滑片向右滑动时，接入电路的电阻变小，根据欧姆定律 可知，电
路中电流变大，电灯会变亮，故C项正确；
D. 接 点， 接 点相当于往电路中接入一个定值电阻，无论滑片怎样移动，电灯都不会发
光或很暗，且亮度不变，故D项错误．

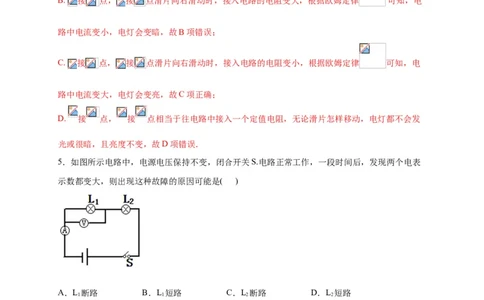

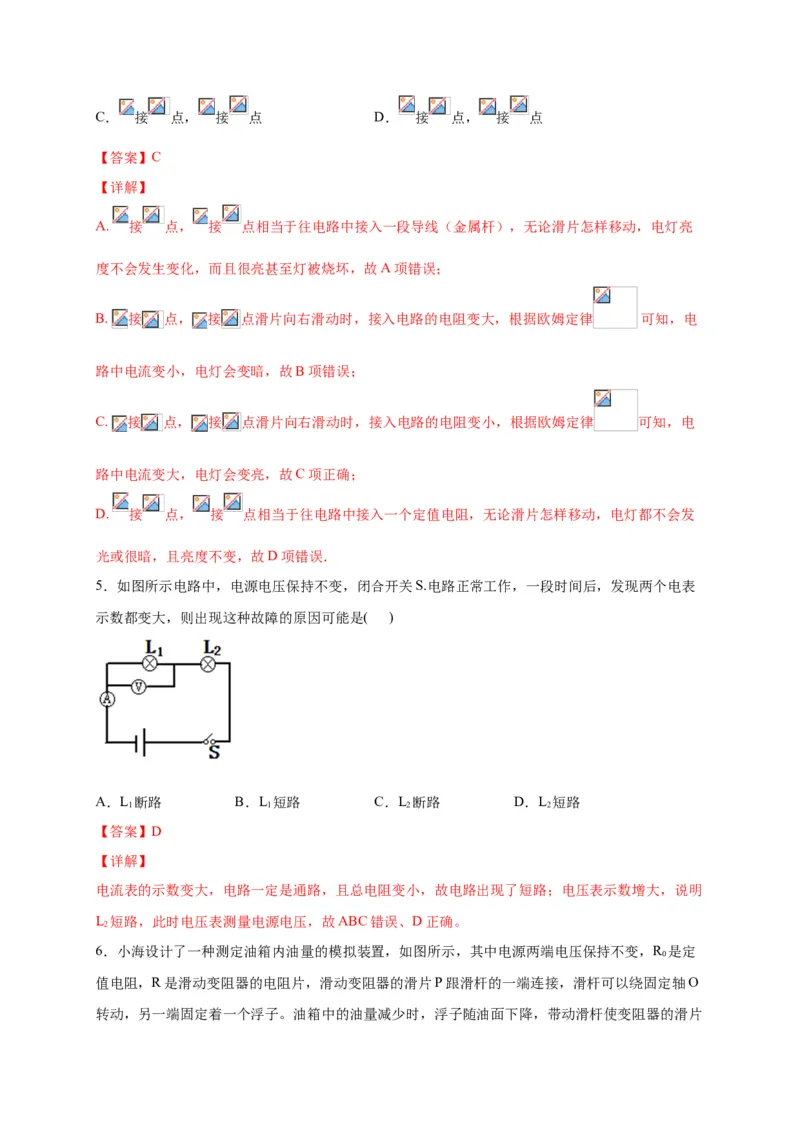

5．如图所示电路中，电源电压保持不变，闭合开关S.电路正常工作，一段时间后，发现两个电表
示数都变大，则出现这种故障的原因可能是( )
A．L 断路 B．L 短路 C．L 断路 D．L 短路
1 1 2 2
【答案】D
【详解】
电流表的示数变大，电路一定是通路，且总电阻变小，故电路出现了短路；电压表示数增大，说明
L 短路，此时电压表测量电源电压，故ABC错误、D正确。
2

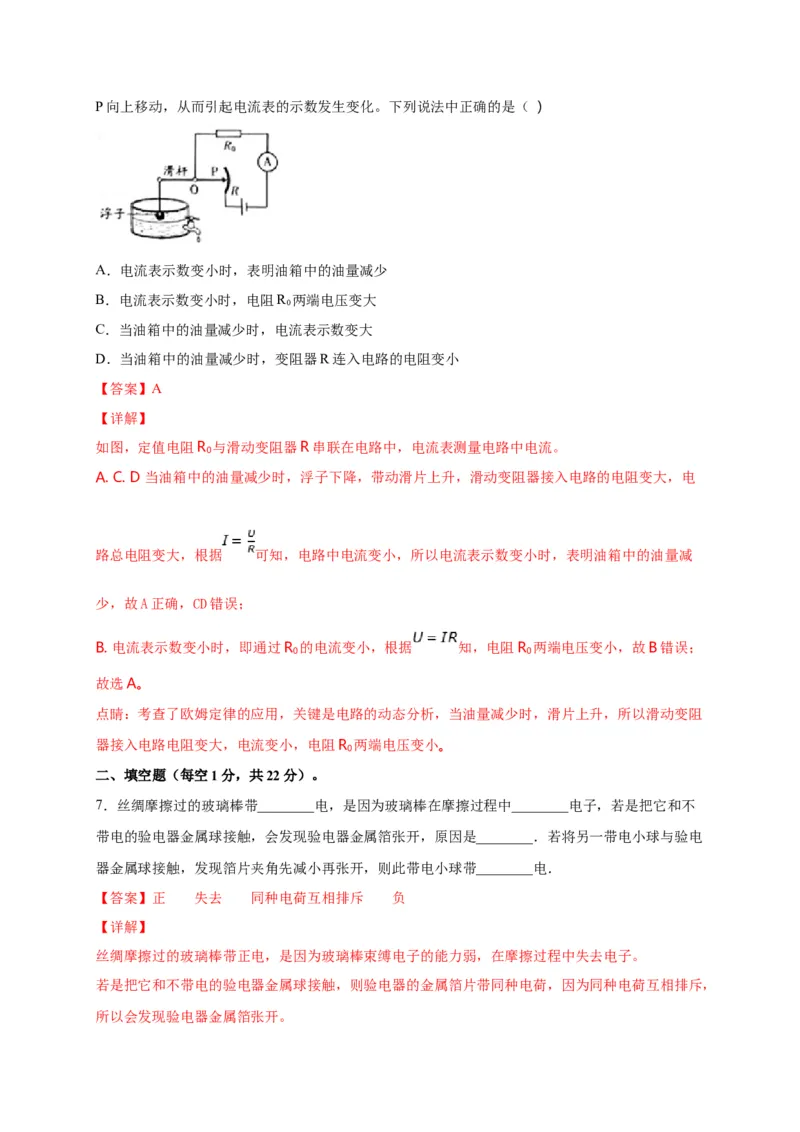

6．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R 是定
0
值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O
转动，另一端固定着一个浮子。油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化。下列说法中正确的是（ ）
A．电流表示数变小时，表明油箱中的油量减少
B．电流表示数变小时，电阻R 两端电压变大
0
C．当油箱中的油量减少时，电流表示数变大
D．当油箱中的油量减少时，变阻器R连入电路的电阻变小

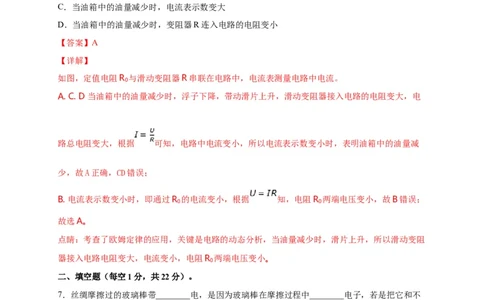

【答案】A
【详解】
如图，定值电阻R 与滑动变阻器R串联在电路中，电流表测量电路中电流。
0
A. C. D 当油箱中的油量减少时，浮子下降，带动滑片上升，滑动变阻器接入电路的电阻变大，电
路总电阻变大，根据 可知，电路中电流变小，所以电流表示数变小时，表明油箱中的油量减
少，故A正确，CD错误；
B. 电流表示数变小时，即通过R 的电流变小，根据 知，电阻R 两端电压变小，故B错误；
0 0
故选A。
点睛：考查了欧姆定律的应用，关键是电路的动态分析，当油量减少时，滑片上升，所以滑动变阻
器接入电路电阻变大，电流变小，电阻R 两端电压变小。
0
二、填空题（每空1分，共22分）。
7．丝绸摩擦过的玻璃棒带________电，是因为玻璃棒在摩擦过程中________电子，若是把它和不
带电的验电器金属球接触，会发现验电器金属箔张开，原因是________．若将另一带电小球与验电
器金属球接触，发现箔片夹角先减小再张开，则此带电小球带________电．
【答案】正 失去 同种电荷互相排斥 负
【详解】
丝绸摩擦过的玻璃棒带正电，是因为玻璃棒束缚电子的能力弱，在摩擦过程中失去电子。
若是把它和不带电的验电器金属球接触，则验电器的金属箔片带同种电荷，因为同种电荷互相排斥，
所以会发现验电器金属箔张开。若将另一带电小球与验电器金属球接触，发现箔片夹角先减小再张开，则此带电小球带负电，且带
电量大于验电器所带的电量，电荷先中和后，验电器又带上了负电，所以箔片夹角先减小再张开。
【点睛】
关键是理解，如果橡胶棒带的负电荷量大于原来验电器所还正电荷量，则最后金属箔片张开是因为
带上了负电荷。

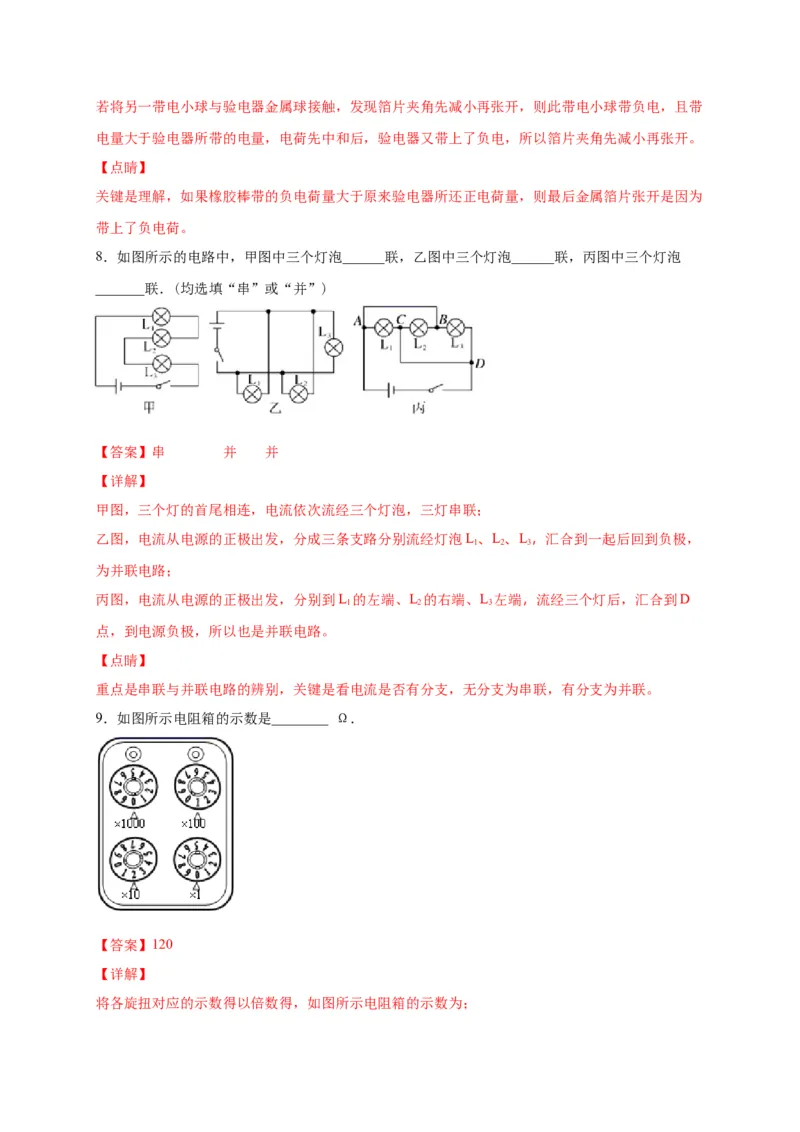

8．如图所示的电路中，甲图中三个灯泡______联，乙图中三个灯泡______联，丙图中三个灯泡
_______联．(均选填“串”或“并”)
【答案】串 并 并
【详解】
甲图，三个灯的首尾相连，电流依次流经三个灯泡，三灯串联；
乙图，电流从电源的正极出发，分成三条支路分别流经灯泡L、L、L，汇合到一起后回到负极，
1 2 3
为并联电路；
丙图，电流从电源的正极出发，分别到L 的左端、L 的右端、L 左端，流经三个灯后，汇合到D
1 2 3
点，到电源负极，所以也是并联电路。
【点睛】
重点是串联与并联电路的辨别，关键是看电流是否有分支，无分支为串联，有分支为并联。
9．如图所示电阻箱的示数是________ Ω．
【答案】120
【详解】
将各旋扭对应的示数得以倍数得，如图所示电阻箱的示数为；．
【点睛】
电阻箱读数时可直接按几个数字排列起来即可，这个方法很快，但要明白正确的读数方法，即明确
每一个旋扭对应的倍数值．

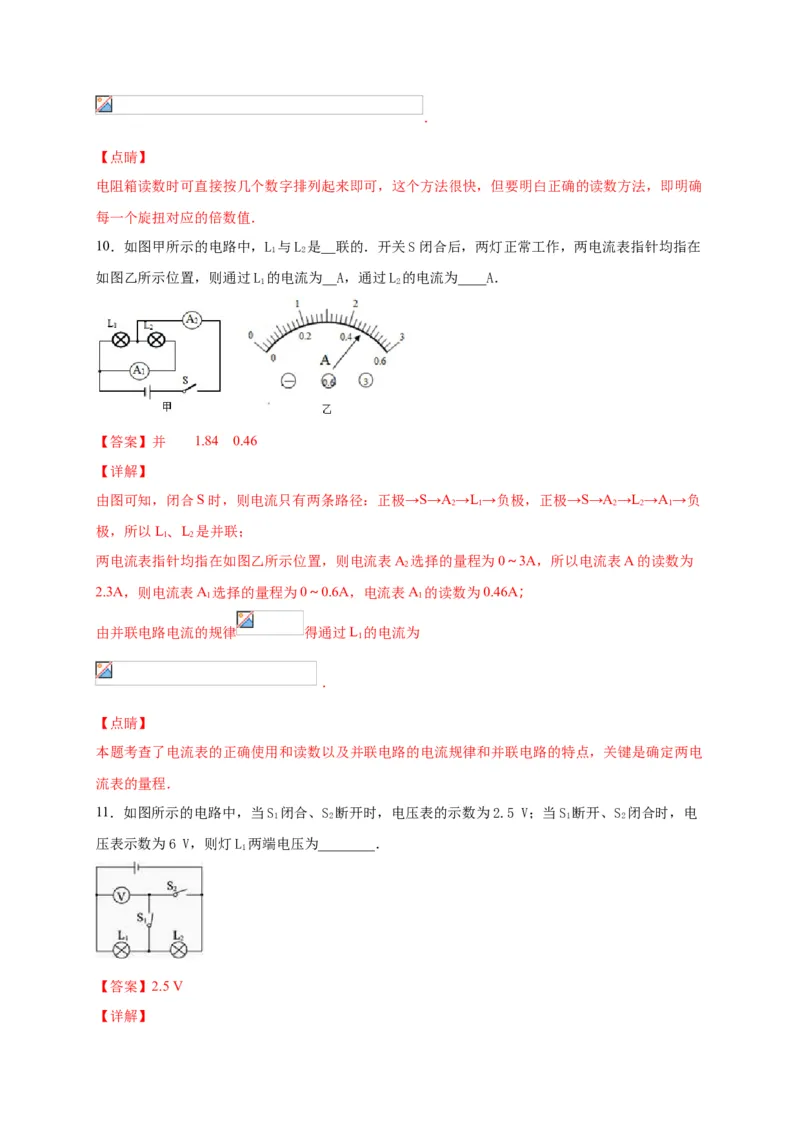

10．如图甲所示的电路中，L 与L 是__联的．开关S闭合后，两灯正常工作，两电流表指针均指在
1 2
如图乙所示位置，则通过L 的电流为__A，通过L 的电流为____A．
1 2
【答案】并 1.84 0.46
【详解】
由图可知，闭合S时，则电流只有两条路径：正极→S→A →L→负极，正极→S→A →L→A→负
2 1 2 2 1
极，所以L、L 是并联；
1 2
两电流表指针均指在如图乙所示位置，则电流表A 选择的量程为0～3A，所以电流表A的读数为
2
2.3A，则电流表A 选择的量程为0～0.6A，电流表A 的读数为0.46A；
1 1
由并联电路电流的规律 得通过L 的电流为
1
．
【点睛】
本题考查了电流表的正确使用和读数以及并联电路的电流规律和并联电路的特点，关键是确定两电
流表的量程．
11．如图所示的电路中，当S 闭合、S 断开时，电压表的示数为2.5 V；当S 断开、S 闭合时，电
1 2 1 2
压表示数为6 V，则灯L 两端电压为________．
1
【答案】2.5 V
【详解】由电路图知道，两灯泡始终串联，当S 闭合、S 断开时，电压表测量L 两端的电压，此时电压表
1 2 1
的示数为2.5V，即L 两端的电压为2.5V；当S 断开、S 闭合时，电压表测量电源电压，由于连接
1 1 2
关系不变，所以 灯L 两端电压始终是2.5V．
1

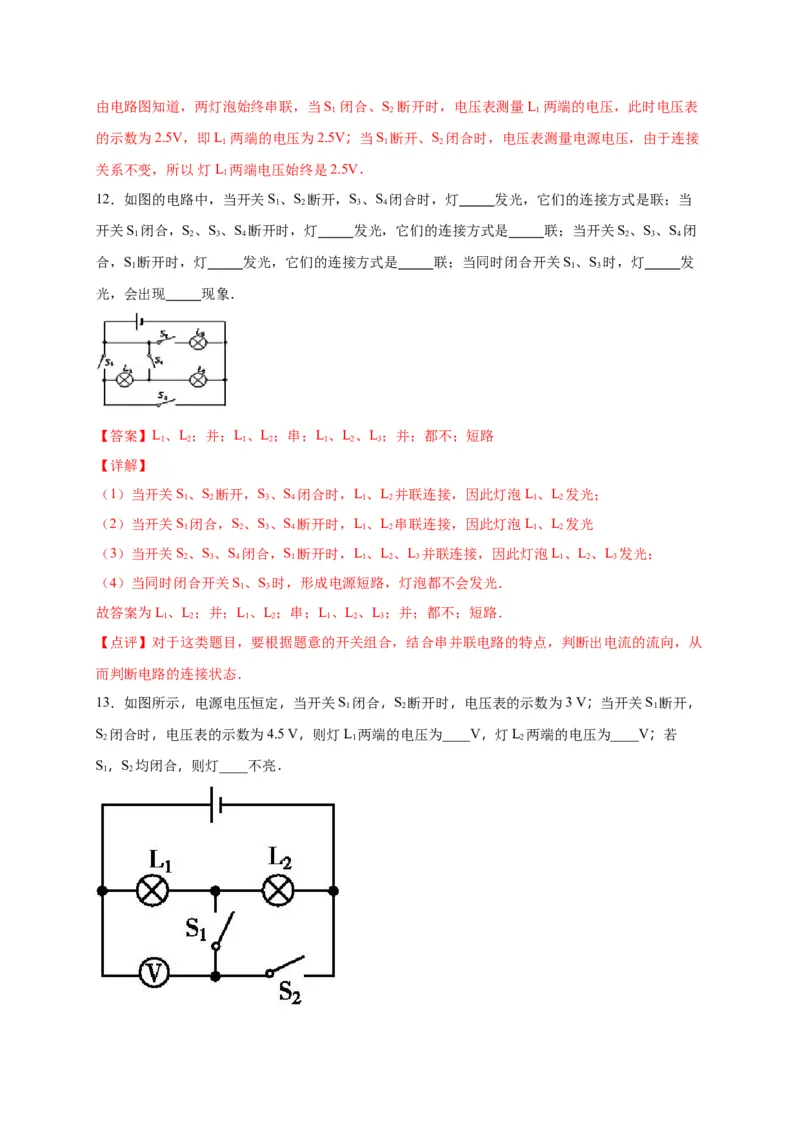

12．如图的电路中，当开关S、S 断开，S、S 闭合时，灯 发光，它们的连接方式是联；当
1 2 3 4
开关S 闭合，S、S、S 断开时，灯 发光，它们的连接方式是 联；当开关S、S、S 闭
1 2 3 4 2 3 4
合，S 断开时，灯 发光，它们的连接方式是 联；当同时闭合开关S、S 时，灯 发
1 1 3
光，会出现 现象．
【答案】L、L；并；L、L；串；L、L、L；并；都不；短路
1 2 1 2 1 2 3
【详解】
（1）当开关S、S 断开，S、S 闭合时，L、L 并联连接，因此灯泡L、L 发光；
1 2 3 4 1 2 1 2
（2）当开关S 闭合，S、S、S 断开时，L、L 串联连接，因此灯泡L、L 发光
1 2 3 4 1 2 1 2
（3）当开关S、S、S 闭合，S 断开时，L、L、L 并联连接，因此灯泡L、L、L 发光；
2 3 4 1 1 2 3 1 2 3
（4）当同时闭合开关S、S 时，形成电源短路，灯泡都不会发光．
1 3
故答案为L、L；并；L、L；串；L、L、L；并；都不；短路．
1 2 1 2 1 2 3
【点评】对于这类题目，要根据题意的开关组合，结合串并联电路的特点，判断出电流的流向，从
而判断电路的连接状态．

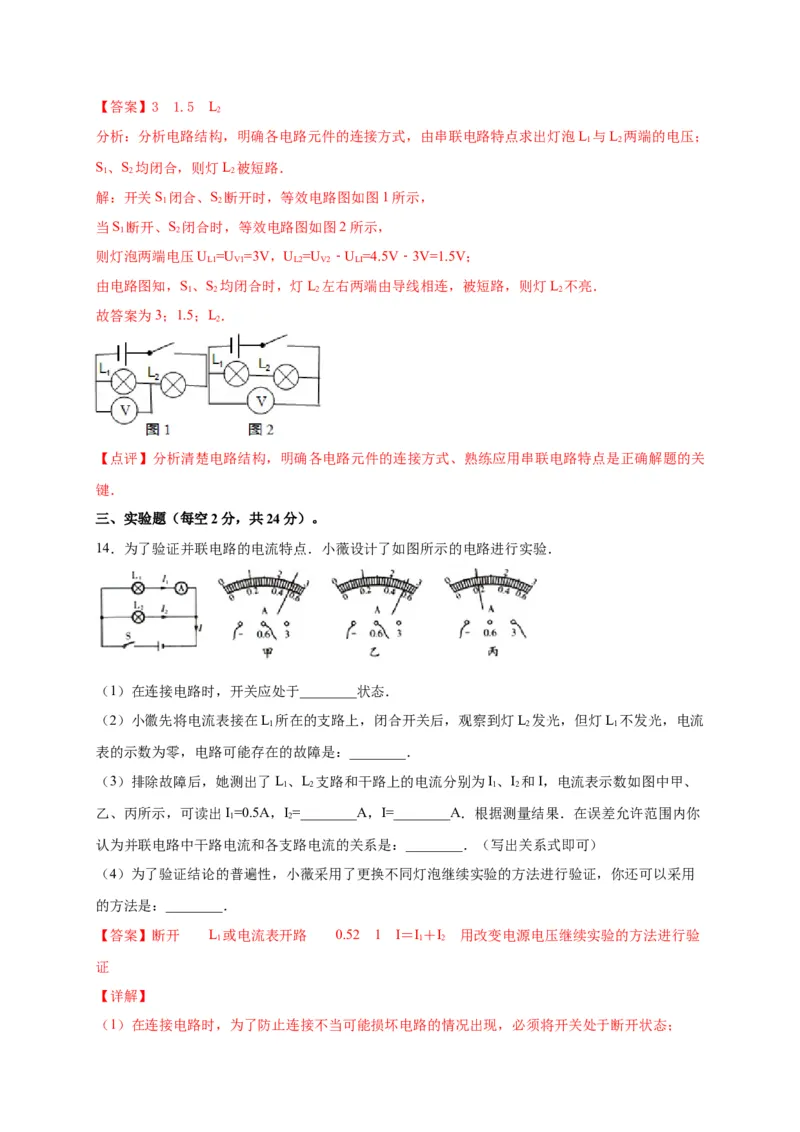

13．如图所示，电源电压恒定，当开关S 闭合，S 断开时，电压表的示数为3 V；当开关S 断开，
1 2 1
S 闭合时，电压表的示数为4.5 V，则灯L 两端的电压为____V，灯L 两端的电压为____V；若
2 1 2
S，S 均闭合，则灯____不亮．
1 2【答案】3 1.5 L
2
分析：分析电路结构，明确各电路元件的连接方式，由串联电路特点求出灯泡L 与L 两端的电压；
1 2
S、S 均闭合，则灯L 被短路．
1 2 2
解：开关S 闭合、S 断开时，等效电路图如图1所示，
1 2
当S 断开、S 闭合时，等效电路图如图2所示，
1 2
则灯泡两端电压U =U =3V，U =U ﹣U =4.5V﹣3V=1.5V；
L1 V1 L2 V2 LI
由电路图知，S、S 均闭合时，灯L 左右两端由导线相连，被短路，则灯L 不亮．
1 2 2 2
故答案为3；1.5；L．
2
【点评】分析清楚电路结构，明确各电路元件的连接方式、熟练应用串联电路特点是正确解题的关
键．
三、实验题（每空2分，共24分）。
14．为了验证并联电路的电流特点．小薇设计了如图所示的电路进行实验．
（1）在连接电路时，开关应处于________状态．
（2）小徽先将电流表接在L 所在的支路上，闭合开关后，观察到灯L 发光，但灯L 不发光，电流
1 2 1
表的示数为零，电路可能存在的故障是：________．
（3）排除故障后，她测出了L、L 支路和干路上的电流分别为I、I 和I，电流表示数如图中甲、
1 2 1 2
乙、丙所示，可读出I=0.5A，I=________A，I=________A．根据测量结果．在误差允许范围内你
1 2
认为并联电路中干路电流和各支路电流的关系是：________．（写出关系式即可）
（4）为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用
的方法是：________．
【答案】断开 L 或电流表开路 0.52 1 I＝I＋I 用改变电源电压继续实验的方法进行验
1 1 2
证
【详解】
（1）在连接电路时，为了防止连接不当可能损坏电路的情况出现，必须将开关处于断开状态；（2）由电路图可知：两灯为并联，闭合开关后，观察到灯L 发光，但灯L 不发光，电流表的示数
2 1
为零，说明L 这条路不通，导致的原因可能是L 或电流表开路；
1 1
（3）根据图乙中电流表的指针所指位置可读出它的示数为0.52A，干路上的电流大于支路中的电流，
因此图丙中电流表的量程应按照0-3A的量程读出示数为1A；考虑到测量误差等原因，我们可以得
出并联电路中，干路里的电流等于各支路电流之和即I=I +I ；
1 2
（4）在探究并联电路中的电流规律时，要注意改变各支路的阻值，同时改变电源电压进行多次测
量，分析数据才能得出更为普遍的规律．因此还可以采用的方法为：用改变电源电压继续实验的方
法进行验证.

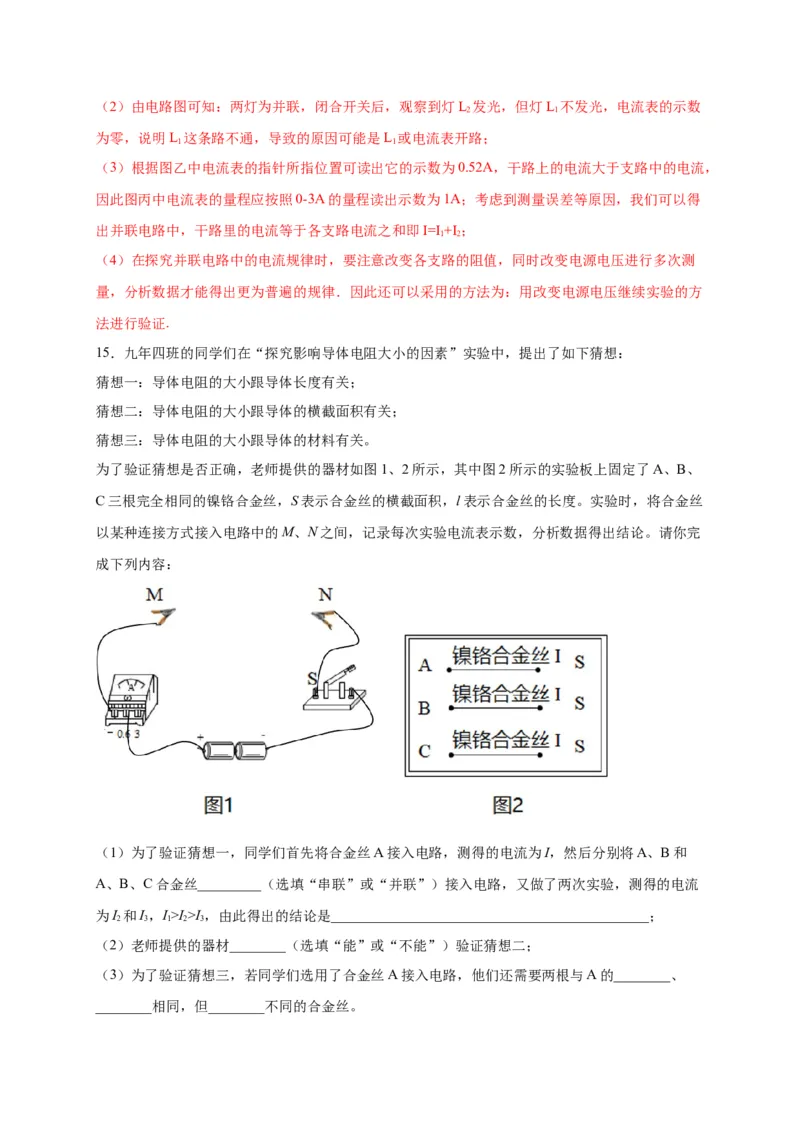

15．九年四班的同学们在“探究影响导体电阻大小的因素”实验中，提出了如下猜想：
猜想一：导体电阻的大小跟导体长度有关；
猜想二：导体电阻的大小跟导体的横截面积有关；
猜想三：导体电阻的大小跟导体的材料有关。
为了验证猜想是否正确，老师提供的器材如图1、2所示，其中图2所示的实验板上固定了A、B、
C三根完全相同的镍铬合金丝，S表示合金丝的横截面积，l表示合金丝的长度。实验时，将合金丝
以某种连接方式接入电路中的M、N之间，记录每次实验电流表示数，分析数据得出结论。请你完
成下列内容：
（1）为了验证猜想一，同学们首先将合金丝A接入电路，测得的电流为I，然后分别将A、B和
A、B、C合金丝_________（选填“串联”或“并联”）接入电路，又做了两次实验，测得的电流
为I 和I，I>I>I，由此得出的结论是_____________________________________________；
2 3 1 2 3
（2）老师提供的器材________（选填“能”或“不能”）验证猜想二；
（3）为了验证猜想三，若同学们选用了合金丝A接入电路，他们还需要两根与A的________、
________相同，但________不同的合金丝。【答案】串联 同种材料、横截面积相同的导体，长度越长，电阻越大 能 长度 横截
面积 材料
【详解】
(1)[1]为了验证猜想一：导体电阻的大小跟导体长度有关，应选用材料相同、横截面积相同、长度
不同的导体进行实验，题中合金丝A、B、C的材料相同，横截面积相同，长度相同，可用一根
（R）、两根串联（R）、三根串联（R）实现长度不同。
1 2 3
[2]若测得I>I>I，据R= 可知，R R R，故可得：同种材料、横截面积相同的导体，长度越
1 2 3 1 2 3
长，电阻越大。
(2)[3] 为了验证猜想二：导体电阻的大小跟导体的横截面积有关，需用材料相同、长度相同、横截
面积不同的导体进行实验，因此可用一根、两根并联、三根并联实现横截面积不同，故由老师提供
的器材，能验证猜想二。
(3)[4][5][6] 为了验证猜想三：导体电阻的大小跟导体的材料有关，应选用长度相同、横截面积相同、
材料不同的导体，因此还需要两根与A的长度相同、横截面积相同而材料不同的合金丝。
四、作图题（每题4分，共8分）。

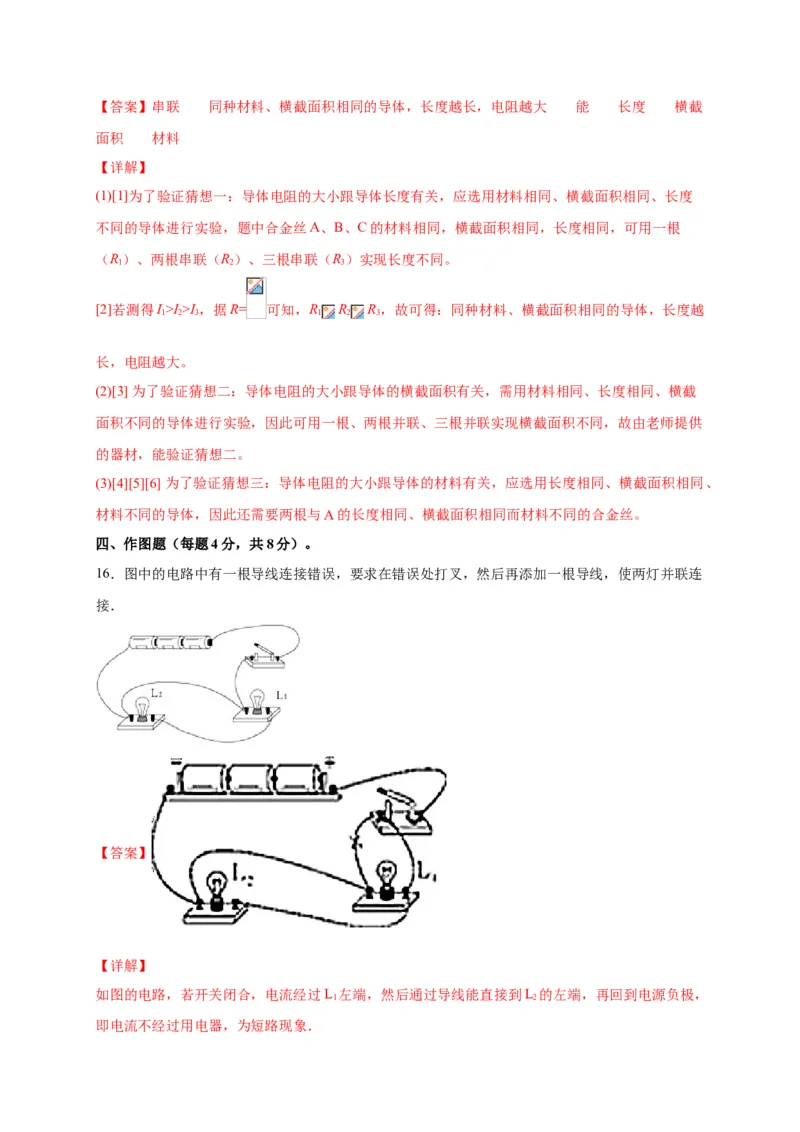

16．图中的电路中有一根导线连接错误，要求在错误处打叉，然后再添加一根导线，使两灯并联连
接．
【答案】
【详解】
如图的电路，若开关闭合，电流经过L 左端，然后通过导线能直接到L 的左端，再回到电源负极，
1 2

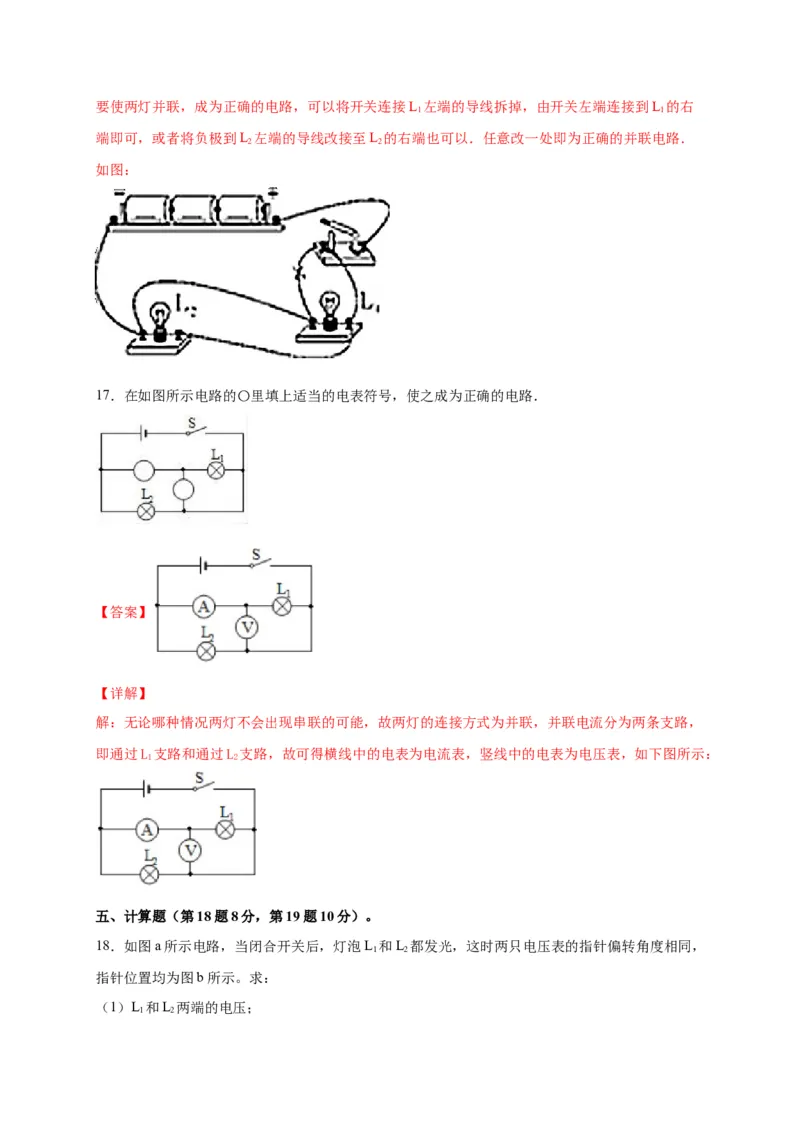

即电流不经过用电器，为短路现象．要使两灯并联，成为正确的电路，可以将开关连接L 左端的导线拆掉，由开关左端连接到L 的右
1 1
端即可，或者将负极到L 左端的导线改接至L 的右端也可以．任意改一处即为正确的并联电路．
2 2
如图：
17．在如图所示电路的〇里填上适当的电表符号，使之成为正确的电路．
【答案】
【详解】
解：无论哪种情况两灯不会出现串联的可能，故两灯的连接方式为并联，并联电流分为两条支路，
即通过L 支路和通过L 支路，故可得横线中的电表为电流表，竖线中的电表为电压表，如下图所示：
1 2
五、计算题（第18题8分，第19题10分）。
18．如图a所示电路，当闭合开关后，灯泡L 和L 都发光，这时两只电压表的指针偏转角度相同，
1 2
指针位置均为图b所示。求：
（1）L 和L 两端的电压；

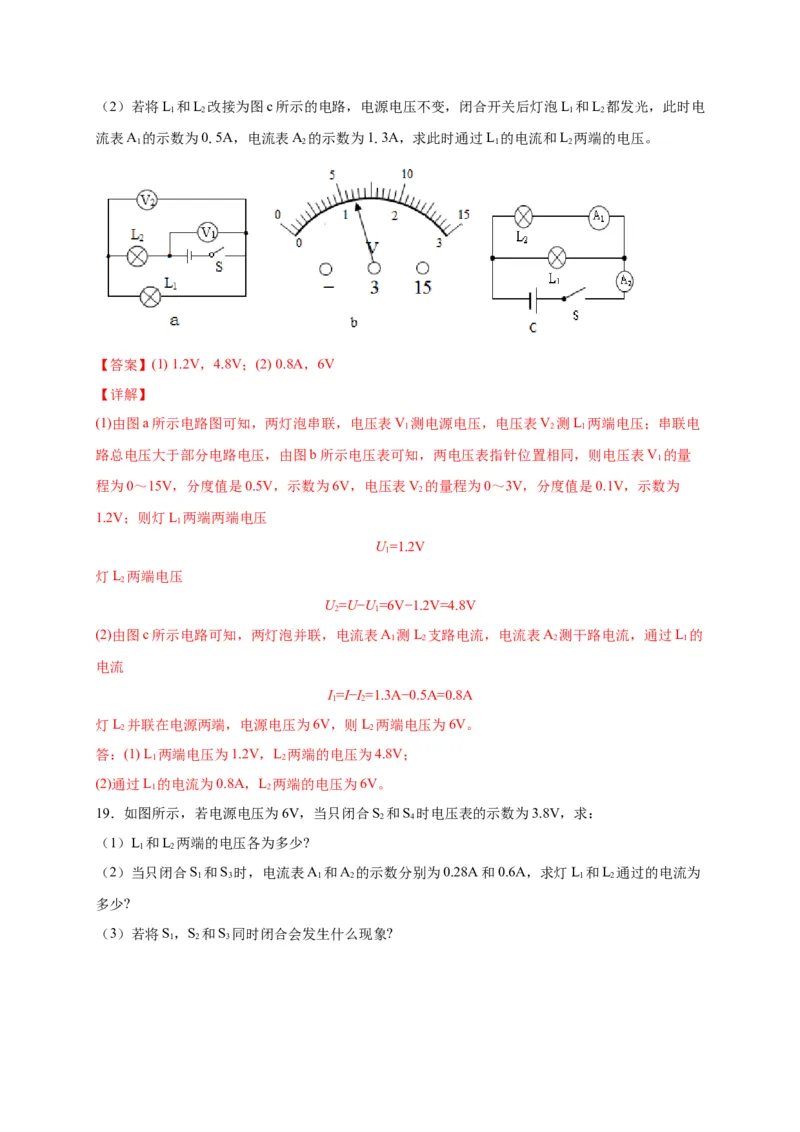

1 2（2）若将L 和L 改接为图c所示的电路，电源电压不变，闭合开关后灯泡L 和L 都发光，此时电
1 2 1 2
流表A 的示数为0.5A，电流表A 的示数为1.3A，求此时通过L 的电流和L 两端的电压。
1 2 1 2
【答案】(1) 1.2V，4.8V；(2) 0.8A，6V
【详解】
(1)由图a所示电路图可知，两灯泡串联，电压表V 测电源电压，电压表V 测L 两端电压；串联电
1 2 1
路总电压大于部分电路电压，由图b所示电压表可知，两电压表指针位置相同，则电压表V 的量
1
程为0～15V，分度值是0.5V，示数为6V，电压表V 的量程为0～3V，分度值是0.1V，示数为
2
1.2V；则灯L 两端两端电压
1
U=1.2V
1
灯L 两端电压
2
U=U−U=6V−1.2V=4.8V
2 1
(2)由图c所示电路可知，两灯泡并联，电流表A 测L 支路电流，电流表A 测干路电流，通过L 的
1 2 2 1
电流
I=I−I=1.3A−0.5A=0.8A
1 2
灯L 并联在电源两端，电源电压为6V，则L 两端电压为6V。
2 2
答：(1) L 两端电压为1.2V，L 两端的电压为4.8V；
1 2
(2)通过L 的电流为0.8A，L 两端的电压为6V。
1 2

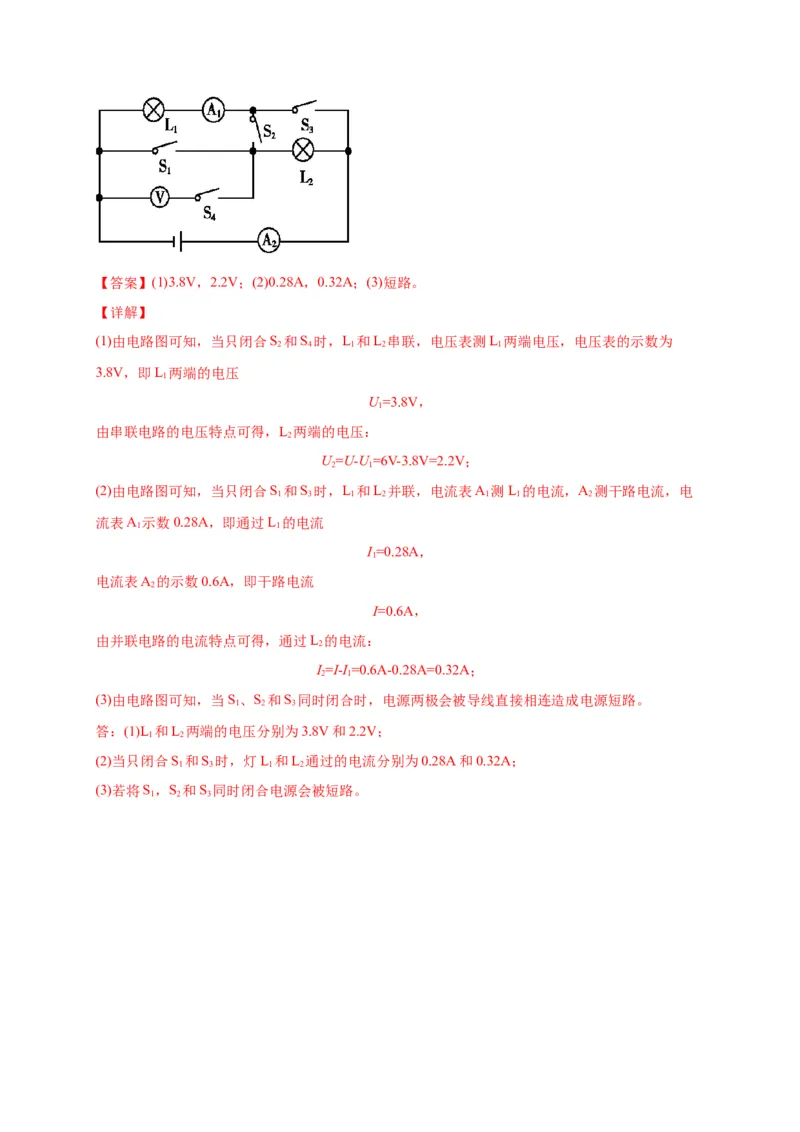

19．如图所示，若电源电压为6V，当只闭合S 和S 时电压表的示数为3.8V，求：
2 4
（1）L 和L 两端的电压各为多少?
1 2
（2）当只闭合S 和S 时，电流表A 和A 的示数分别为0.28A和0.6A，求灯L 和L 通过的电流为
1 3 1 2 1 2
多少?
（3）若将S，S 和S 同时闭合会发生什么现象?
1 2 3【答案】(1)3.8V，2.2V；(2)0.28A，0.32A；(3)短路。
【详解】
(1)由电路图可知，当只闭合S 和S 时，L 和L 串联，电压表测L 两端电压，电压表的示数为
2 4 1 2 1
3.8V，即L 两端的电压
1
U=3.8V，
1
由串联电路的电压特点可得，L 两端的电压：
2
U=U-U=6V-3.8V=2.2V；
2 1
(2)由电路图可知，当只闭合S 和S 时，L 和L 并联，电流表A 测L 的电流，A 测干路电流，电
1 3 1 2 1 1 2
流表A 示数0.28A，即通过L 的电流
1 1
I=0.28A，
1
电流表A 的示数0.6A，即干路电流
2
I=0.6A，
由并联电路的电流特点可得，通过L 的电流：
2
I=I-I=0.6A-0.28A=0.32A；
2 1
(3)由电路图可知，当S、S 和S 同时闭合时，电源两极会被导线直接相连造成电源短路。
1 2 3
答：(1)L 和L 两端的电压分别为3.8V和2.2V；
1 2
(2)当只闭合S 和S 时，灯L 和L 通过的电流分别为0.28A和0.32A；
1 3 1 2
(3)若将S，S 和S 同时闭合电源会被短路。
1 2 3
