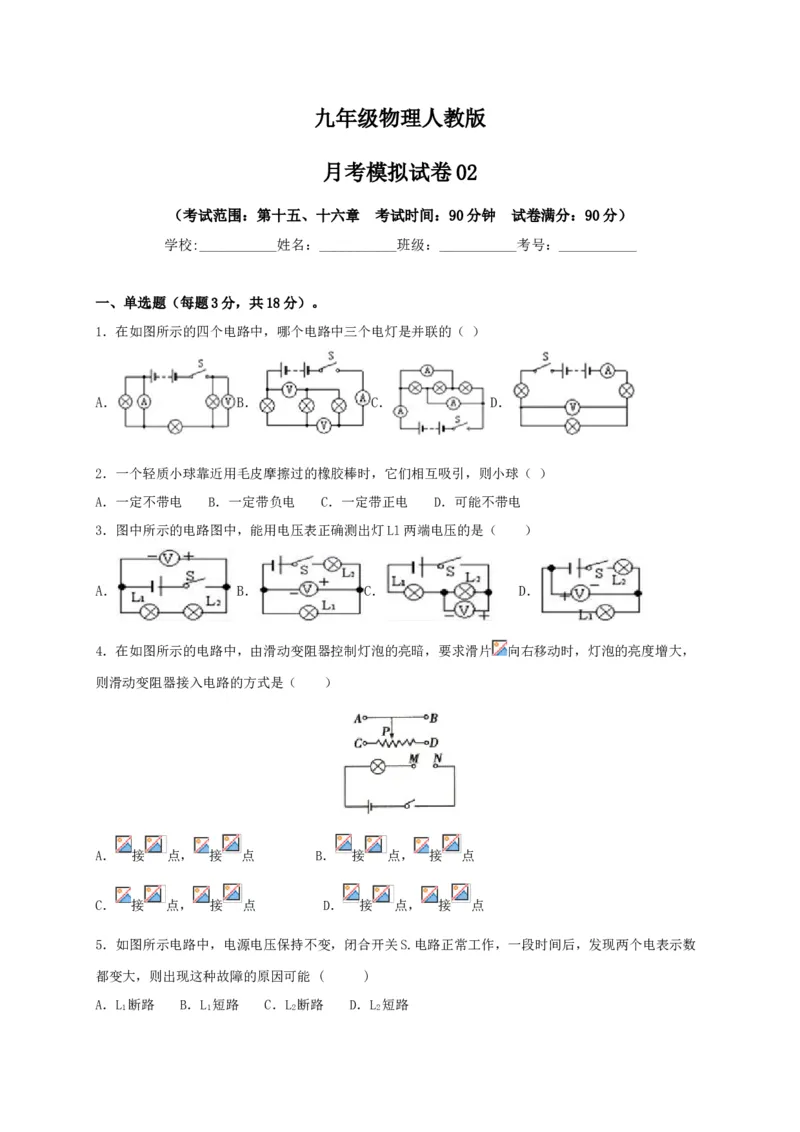

九年级物理人教版
月考模拟试卷 02
（考试范围：第十五、十六章 考试时间：90分钟 试卷满分：90分）
学校:___________姓名：___________班级：___________考号：___________
一、单选题（每题3分，共18分）。

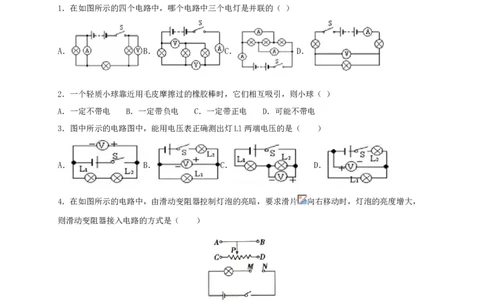

1．在如图所示的四个电路中，哪个电路中三个电灯是并联的（ ）
A． B． C． D．
2．一个轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则小球（ ）
A．一定不带电 B．一定带负电 C．一定带正电 D．可能不带电
3．图中所示的电路图中，能用电压表正确测出灯Ll两端电压的是（ ）
A． B． C． D．
4．在如图所示的电路中，由滑动变阻器控制灯泡的亮暗，要求滑片 向右移动时，灯泡的亮度增大，
则滑动变阻器接入电路的方式是（ ）
A． 接 点， 接 点 B． 接 点， 接 点
C． 接 点， 接 点 D． 接 点， 接 点
5．如图所示电路中，电源电压保持不变，闭合开关S.电路正常工作，一段时间后，发现两个电表示数
都变大，则出现这种故障的原因可能 ( )
A．L 断路 B．L 短路 C．L 断路 D．L 短路

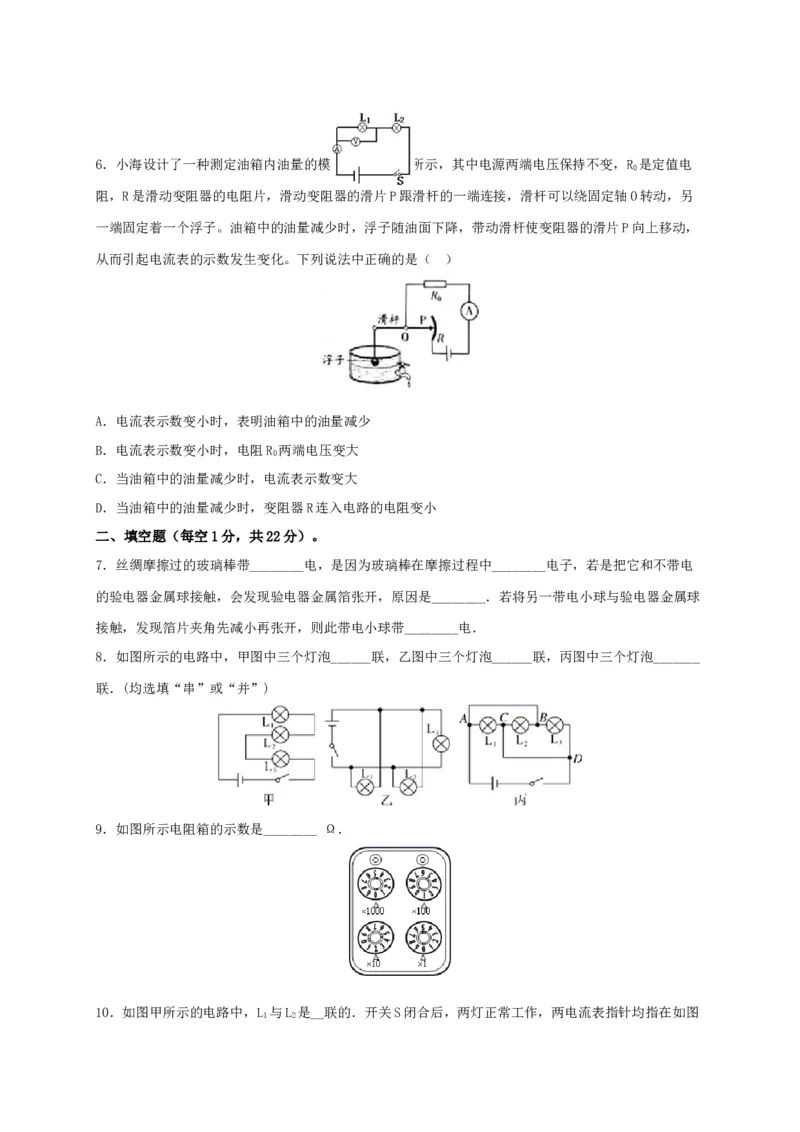

1 1 2 26．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R 是定值电
0
阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另
一端固定着一个浮子。油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，
从而引起电流表的示数发生变化。下列说法中正确的是（ ）

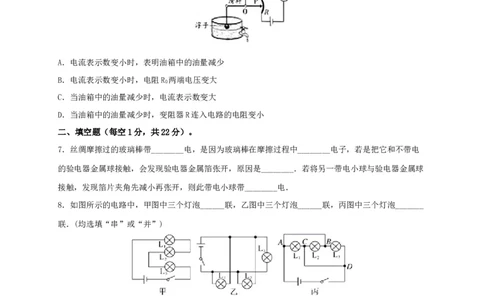

A．电流表示数变小时，表明油箱中的油量减少
B．电流表示数变小时，电阻R 两端电压变大
0
C．当油箱中的油量减少时，电流表示数变大
D．当油箱中的油量减少时，变阻器R连入电路的电阻变小
二、填空题（每空1分，共22分）。
7．丝绸摩擦过的玻璃棒带________电，是因为玻璃棒在摩擦过程中________电子，若是把它和不带电
的验电器金属球接触，会发现验电器金属箔张开，原因是________．若将另一带电小球与验电器金属球
接触，发现箔片夹角先减小再张开，则此带电小球带________电．
8．如图所示的电路中，甲图中三个灯泡______联，乙图中三个灯泡______联，丙图中三个灯泡_______
联．(均选填“串”或“并”)
9．如图所示电阻箱的示数是________ Ω．

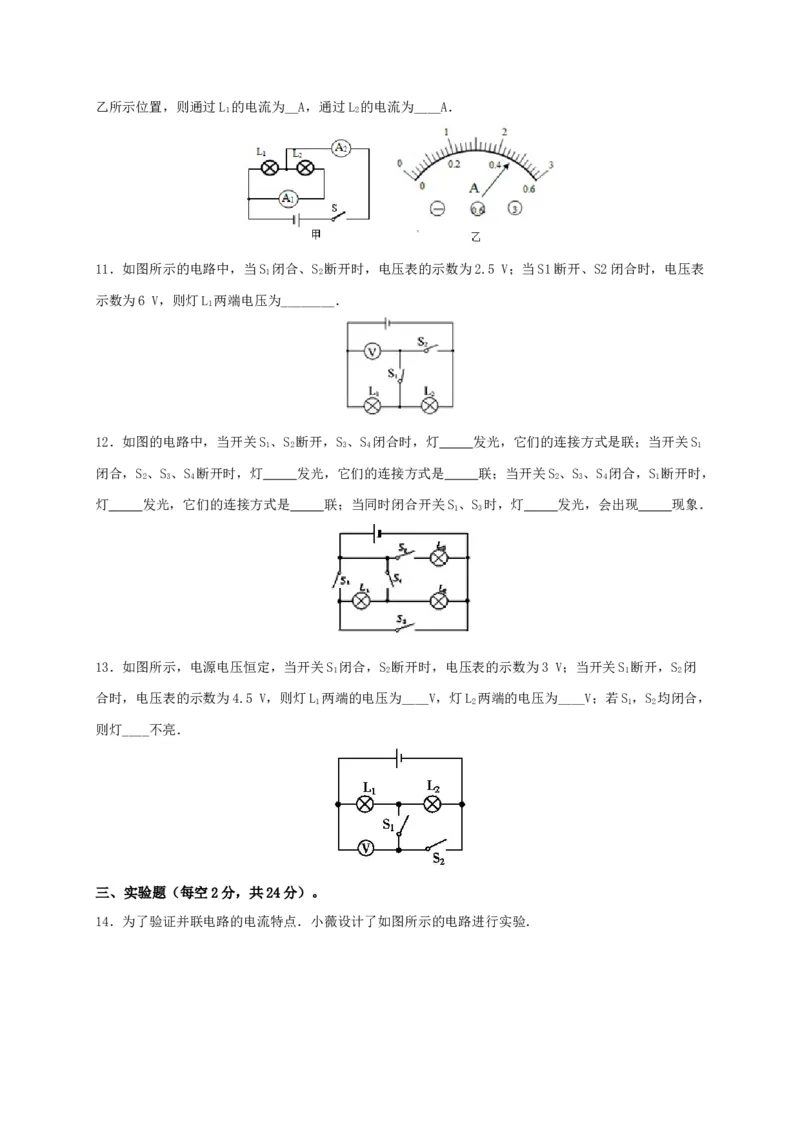

10．如图甲所示的电路中，L 与L 是__联的．开关S闭合后，两灯正常工作，两电流表指针均指在如图
1 2乙所示位置，则通过L 的电流为__A，通过L 的电流为____A．
1 2
11．如图所示的电路中，当S 闭合、S 断开时，电压表的示数为2.5 V；当S1断开、S2闭合时，电压表
1 2
示数为6 V，则灯L 两端电压为________．
1

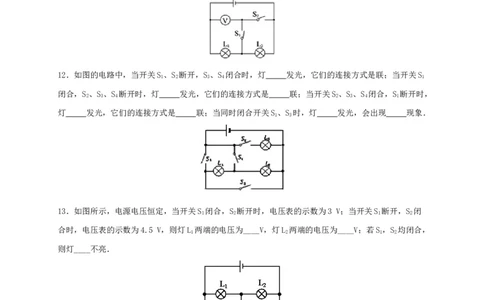

12．如图的电路中，当开关S、S 断开，S、S 闭合时，灯 发光，它们的连接方式是联；当开关S
1 2 3 4 1
闭合，S、S、S 断开时，灯 发光，它们的连接方式是 联；当开关S、S、S 闭合，S 断开时，
2 3 4 2 3 4 1
灯 发光，它们的连接方式是 联；当同时闭合开关S、S 时，灯 发光，会出现 现象．
1 3
13．如图所示，电源电压恒定，当开关S 闭合，S 断开时，电压表的示数为3 V；当开关S 断开，S 闭
1 2 1 2
合时，电压表的示数为4.5 V，则灯L 两端的电压为____V，灯L 两端的电压为____V；若S，S 均闭合，
1 2 1 2
则灯____不亮．
三、实验题（每空2分，共24分）。

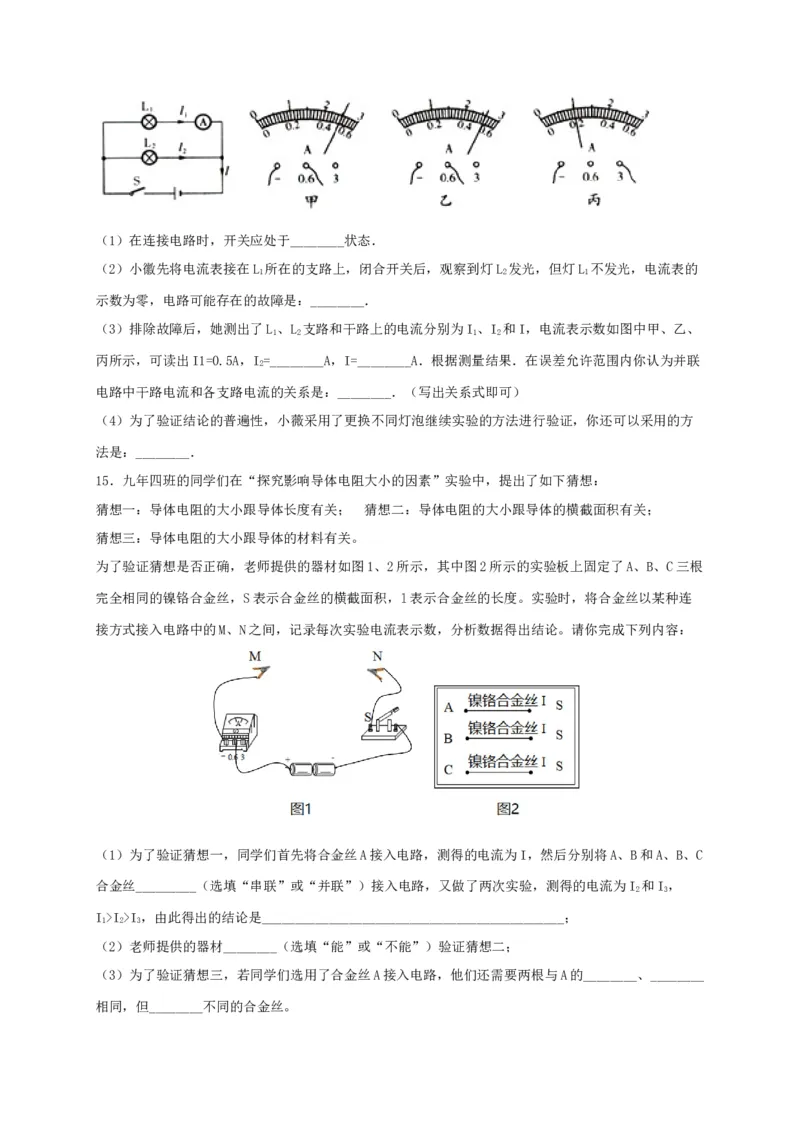

14．为了验证并联电路的电流特点．小薇设计了如图所示的电路进行实验．（1）在连接电路时，开关应处于________状态．
（2）小徽先将电流表接在L 所在的支路上，闭合开关后，观察到灯L 发光，但灯L 不发光，电流表的
1 2 1
示数为零，电路可能存在的故障是：________．

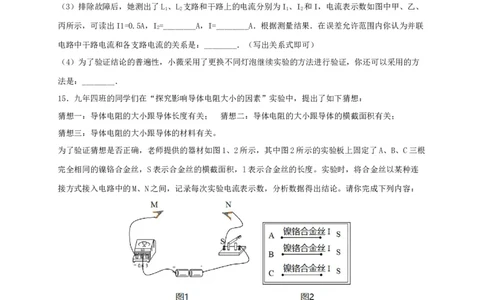

（3）排除故障后，她测出了L、L 支路和干路上的电流分别为I、I 和I，电流表示数如图中甲、乙、
1 2 1 2
丙所示，可读出I1=0.5A，I=________A，I=________A．根据测量结果．在误差允许范围内你认为并联
2
电路中干路电流和各支路电流的关系是：________．（写出关系式即可）
（4）为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方
法是：________．
15．九年四班的同学们在“探究影响导体电阻大小的因素”实验中，提出了如下猜想：
猜想一：导体电阻的大小跟导体长度有关； 猜想二：导体电阻的大小跟导体的横截面积有关；
猜想三：导体电阻的大小跟导体的材料有关。
为了验证猜想是否正确，老师提供的器材如图1、2所示，其中图2所示的实验板上固定了A、B、C三根
完全相同的镍铬合金丝，S表示合金丝的横截面积，l表示合金丝的长度。实验时，将合金丝以某种连
接方式接入电路中的M、N之间，记录每次实验电流表示数，分析数据得出结论。请你完成下列内容：
（1）为了验证猜想一，同学们首先将合金丝A接入电路，测得的电流为I，然后分别将A、B和A、B、C
合金丝_________（选填“串联”或“并联”）接入电路，又做了两次实验，测得的电流为I 和I，
2 3
I>I>I，由此得出的结论是_____________________________________________；
1 2 3
（2）老师提供的器材________（选填“能”或“不能”）验证猜想二；
（3）为了验证猜想三，若同学们选用了合金丝A接入电路，他们还需要两根与A的________、________
相同，但________不同的合金丝。四、作图题（每题4分，共8分）。

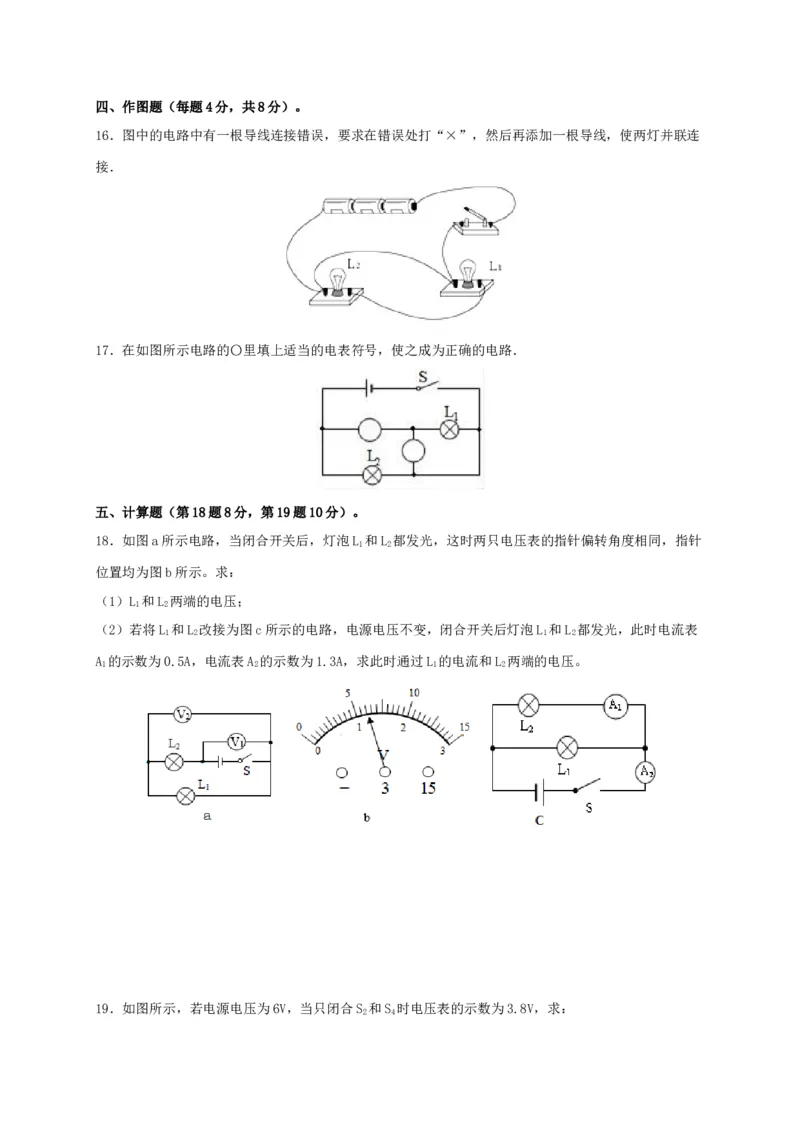

16．图中的电路中有一根导线连接错误，要求在错误处打“×”，然后再添加一根导线，使两灯并联连
接．
17．在如图所示电路的〇里填上适当的电表符号，使之成为正确的电路．
五、计算题（第18题8分，第19题10分）。
18．如图a所示电路，当闭合开关后，灯泡L 和L 都发光，这时两只电压表的指针偏转角度相同，指针
1 2
位置均为图b所示。求：
（1）L 和L 两端的电压；
1 2
（2）若将L 和L 改接为图c所示的电路，电源电压不变，闭合开关后灯泡L 和L 都发光，此时电流表
1 2 1 2
A 的示数为0.5A，电流表A 的示数为1.3A，求此时通过L 的电流和L 两端的电压。
1 2 1 2
19．如图所示，若电源电压为6V，当只闭合S 和S 时电压表的示数为3.8V，求：
2 4（1）L 和L 两端的电压各为多少?
1 2
（2）只闭合S 和S 时，电流表A 和A 的示数分别为0.28A和0.6A，灯L 和L 通过的电流为多少?
1 3 1 2 1 2
（3）若将S，S 和S 同时闭合会发生什么现象?
1 2 3
