第十六章 电压电阻
检测内容：第16章 电压电阻 时间：80分钟 满分：100分
一、单选题（每题3分，共30分）
1．下列数据中，最符合实际情况的是（ ）
A．对人体的安全电压不高于220V B．使人体感觉舒适的环境温度为23℃
C．日光灯正常发光通过的电流约为10A D．人的正常体温为39℃
2．下列图中，正确测量灯泡两端电压的是（ ）
A． B．
C． D．
3．有关导体电阻的说法，正确的是（ ）
A．粗细相同的两根导线，长度大的，电阻一定大
B．长度相同的两根导线，横截面积小的，电阻一定大
C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一定大
D．铝导线的电阻一定比铜导线的电阻大
4．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（ ）
A． B．
C． D．
5．关于电压下列说法错误的是（ ）
A．电压是电路中形成电流的原因 B．电源是电路中提供电压的装置C．电路中有电流，则电路中一定有电压 D．电路中有电压则电路中一定有电流
6．下列可以用超导材料制成的是（ ）
A．电炉丝 B．电动机的线圈
C．日光灯灯丝 D．电热水器发热体
7．如图所示的电路，电压表测量的电压是（ ）
A．灯L 两端的电压 B．灯L 两端的电压
1 2
C．灯L 和L 的总电压 D．电源的电压
1 2
8．关于电流、电压和电阻，下列说法正确的是（ ）
A. 通过导体的电流越小,导体的电阻越大
B. 导体两端的电压为0V时，导体的电阻为
C. 加在导体两端的电压,由通过导体的电流决定
D. 导体的电阻不由导体两端的电压和通过导体的电流决定
9．一段1m长的电阻丝，下列做法能使它的电阻增大的是（ ）
A. 对折 B. 长度拉伸为原来的2倍
C. 剪掉一半 D. 外表涂上绝缘材料

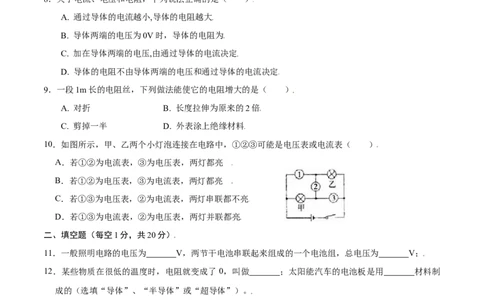

10．如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（ ）
A．若①②为电流表，③为电压表，两灯都亮
B．若①②为电压表，③为电流表，两灯都亮
C．若①③为电压表，②为电流表，两灯串联都不亮
D．若①③为电流表，②为电压表，两灯并联都亮
二、填空题（每空1分，共20分）
11．一般照明电路的电压为 V，两节干电池串联起来组成的一个电池组，总电压为 V；
12．某些物质在很低的温度时，电阻就变成了0，叫做 ；太阳能汽车的电池板是用 材料制
成的（选填“导体”、“半导体”或“超导体”）。
13．如图所示，要使接入电路的电阻增大，滑动变阻器的滑片P应该向______端移动．
14．如图所示电路中有两个小灯，图中○内，分别是⊗及 或 ，开关闭合时两灯均能发光，且两电表的
示数均不为零。则甲是 ，乙是 。15．在图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻 R 和R 两端的电压
1 2
分别为 ______ V和 ______ V．电源电压 ______ V．

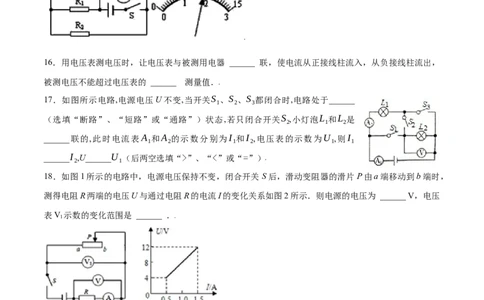

16．用电压表测电压时，让电压表与被测用电器 ______ 联，使电流从正接线柱流入，从负接线柱流出，
被测电压不能超过电压表的 ______ 测量值．
17．如图所示电路,电源电压U不变,当开关S 、S 、S 都闭合时,电路处于______
1 2 3
（选填“断路”、“短路”或“通路”）状态,若只闭合开关S ,小灯泡L 和L 是
2 1 2
______联的,此时电流表A 和A 的示数分别为I 和I ,电压表的示数为U ,则I
1 2 1 2 1 1
______I ,U______U （后两空选填“>”、“<”或“=”）
2 1
18．如图1所示的电路中，电源电压保持不变，闭合开关 S后，滑动变阻器的滑片P由a端移动到b端时，
测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图2所示．则电源的电压为 ______ V，电压
表V 示数的变化范围是 ______ ．
1
19．如图所示的旋盘式变阻箱，显示的阻值为 ______ Ω，该电阻箱的电阻变化范围是 ______ Ω．三、作图题(共9分)
20．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．要求：灯L与滑动变阻器R
并联，且当滑动变阻器的滑片向左移动时，电流表的示数变小．
21．如图所示，在方框内分别填入小灯泡和电流表的元件符合，使电路正常工作，并标出电流表的“+”“-”
接线柱．
22．试在图○中填入表示电压表或电流表的字母“V”或“A”，同时在其两侧标上代表该表两个接线柱的
“+”，“-”号．
四、实验探究题（共2小题，共17分）
23．（12分）在“探究串联电路电压的特点”活动中。
（1）如图所示，连接电路时，至少需要______根导线；实验中应选择规格
______（相同/不同）的小灯泡。
（2）在测L 两端电压时，闭合开关，发现电压表示数为零，原因可能是______
1
（填出一种即可）。
（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L 两端电压。她能
2
否测出L 两端电压？______，理由是 。
2（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电
压等于各部分电路两端电压之和。请对小明的做法进行评价： ，改进方法是
。
U /V U /V U /V
AB BC AC
2.4 1.4 3.8
24．（5分）学习了电学知识后，小明对影响电阻大小的某些因素进行了探究，他从实验室中选出符合要
求的学生电源、滑动变阻器、电流表、开关、导线若干以及几种电阻丝，电阻丝的参数如下表。请回答下
列问题：
编号 材料 长度/m横截面积/mm2
a 镍铬合金丝 1.0 0.1
b 锰铜合金丝 1.0 0.1
c 镍铬合金丝 1.0 0.2
d 镍铬合金丝 0.5 0.1
（1）选用电阻丝a、b分别接入电路中，是为了探究电阻大小跟导体的______是否有关。
（2）要探究电阻大小跟导体的横截面积是否有关，应选用______电阻丝分别接入电路中。
（3）除了上述影响导体电阻大小的因素外，导体电阻还可能跟______和温度有关。
（4）该探究实验中应用的实验方法有______和______。（选填字母）
A．等效替代法 B．转换法 C．放大法 D．控制变量法。
五、计算题（18分）
25．（9分）如图所示，电源电压为6V，已知电流表A 的示数为0.4A，电压表V 的示数为2.4V，则V 的
1 1 2
示数为多少？A 的示数为多少？
2
26．（9分）如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L 两端的电压．
1
（2）灯泡L 两端的电压．
2
五、综合能力题(6分）
27．阅读短文，回答问题
压力传感器
压力传感器种类很多，电子秤中测力装置所使用的电阻应变式压力传感器就是其中的一种，它能够将
被测量的压力信号转化成电压信号。电阻应变式压力传感器的原理如题（1）图所示，金属梁右端为固定
端，左端为自由端，金属梁的上、下表面各紧贴一块相同的应变片、应变片结构如题（2）图所示，它主
要是由基底、金属电阻丝和引线等组成，电阻丝固定在基底上，当应变片被拉长时，金属电阻丝同时被拉
长，电阻线的电阻变大。反之，当应变片被压缩时，金属电阻丝变短，电阻丝的电阻变小。
当自由端受到向下的压力F时，金属梁向下弯曲，上应变片被拉长，下应变片被压缩。如果上、下金
属电阻丝有大小不变的电流I通过时，上应变片引线间两端电压为U ，下应变片引线间两端电压为U ，传
1 2
感器可以通过输出两个电压的差值U（U＝U﹣U）来反映压力F的大小。
1 2
请回答下列问题：
（1）压力传感器是将力的大小转换成为 （选填“电流”或“电压”）的装置。
（2）压力F增大时，下应变片金属电阻丝电阻变 。
（3）当金属梁受力向下弯曲时，U ，U 。（选填“变大”、“变小”或“不变”）
1 2
（4）当金属梁没有受到压力时，由于 ，所以U＝U，U＝0．
1 2
