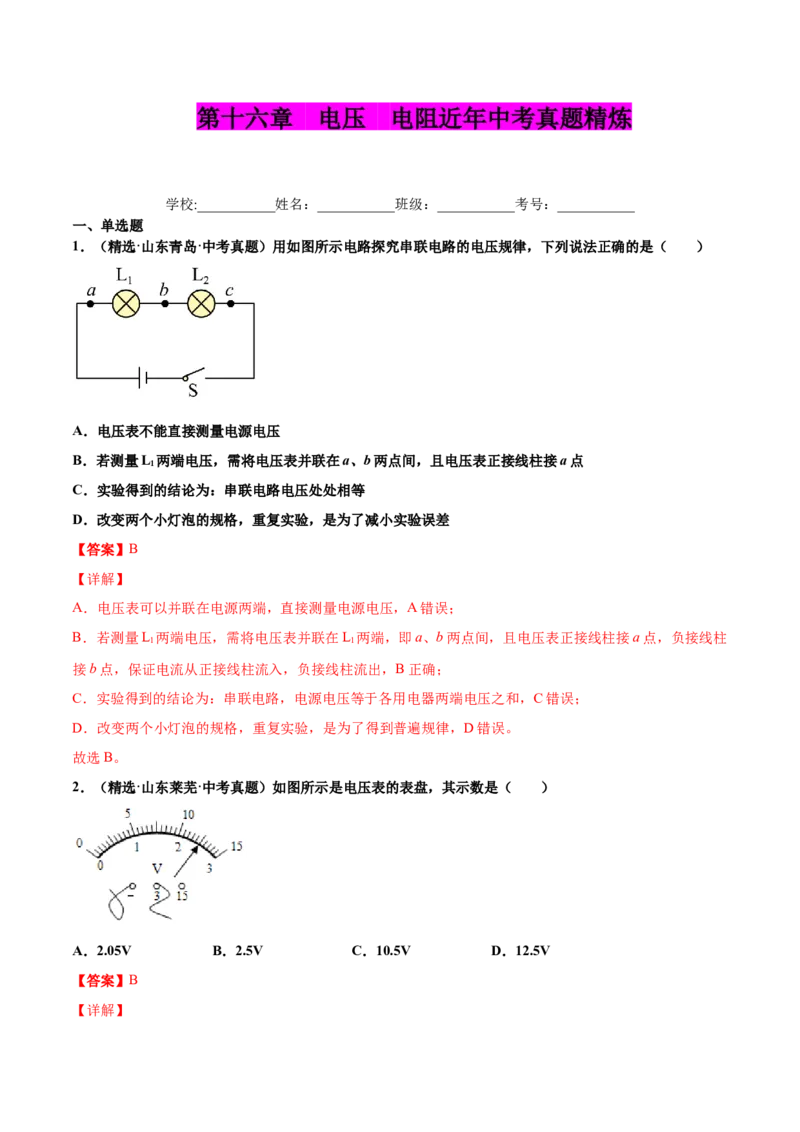

第十六章 电压 电阻近年中考真题精炼
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．（精选·山东青岛·中考真题）用如图所示电路探究串联电路的电压规律，下列说法正确的是（ ）

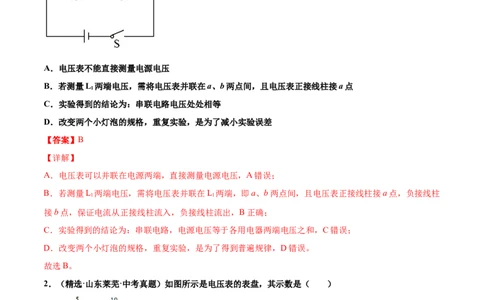

A．电压表不能直接测量电源电压
B．若测量L 两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点
1
C．实验得到的结论为：串联电路电压处处相等
D．改变两个小灯泡的规格，重复实验，是为了减小实验误差
【答案】B
【详解】
A．电压表可以并联在电源两端，直接测量电源电压，A错误；
B．若测量L 两端电压，需将电压表并联在L 两端，即a、b两点间，且电压表正接线柱接a点，负接线柱
1 1
接b点，保证电流从正接线柱流入，负接线柱流出，B正确；
C．实验得到的结论为：串联电路，电源电压等于各用电器两端电压之和，C错误；
D．改变两个小灯泡的规格，重复实验，是为了得到普遍规律，D错误。
故选B。
2．（精选·山东莱芜·中考真题）如图所示是电压表的表盘，其示数是（ ）
A．2.05V B．2.5V C．10.5V D．12.5V
【答案】B
【详解】由图示知，电压表所选量程为0~3V，对应的分度值为0.1V，示数为2.5V，故ACD不符合题意B符合题意。
故选B。

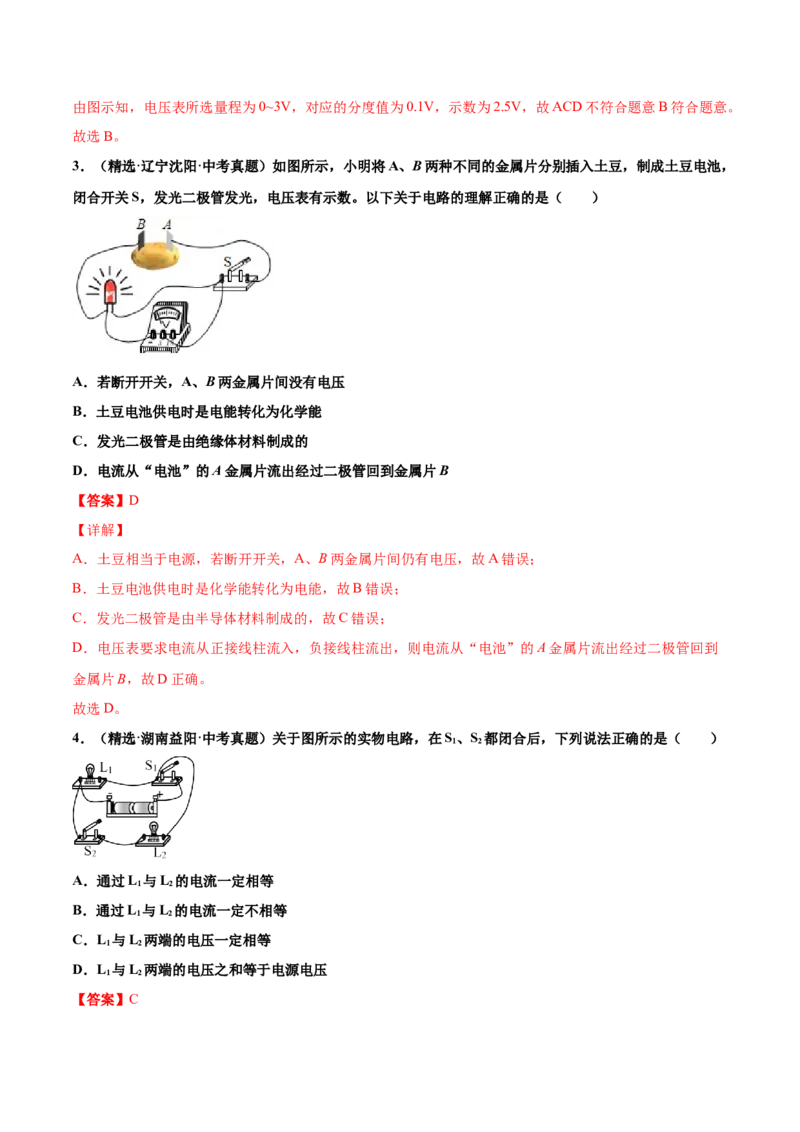

3．（精选·辽宁沈阳·中考真题）如图所示，小明将A、B两种不同的金属片分别插入土豆，制成土豆电池，
闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解正确的是（ ）

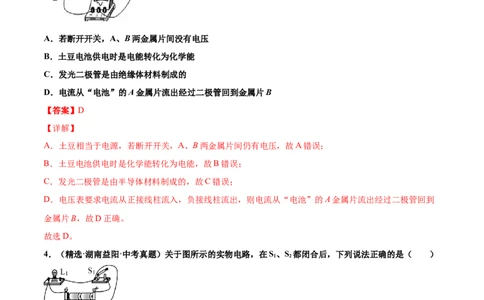

A．若断开开关，A、B两金属片间没有电压
B．土豆电池供电时是电能转化为化学能
C．发光二极管是由绝缘体材料制成的
D．电流从“电池”的A金属片流出经过二极管回到金属片B
【答案】D
【详解】
A．土豆相当于电源，若断开开关，A、B两金属片间仍有电压，故A错误；
B．土豆电池供电时是化学能转化为电能，故B错误；
C．发光二极管是由半导体材料制成的，故C错误；
D．电压表要求电流从正接线柱流入，负接线柱流出，则电流从“电池”的A金属片流出经过二极管回到
金属片B，故D正确。
故选D。
4．（精选·湖南益阳·中考真题）关于图所示的实物电路，在S、S 都闭合后，下列说法正确的是（ ）
1 2
A．通过L 与L 的电流一定相等
1 2
B．通过L 与L 的电流一定不相等
1 2
C．L 与L 两端的电压一定相等
1 2
D．L 与L 两端的电压之和等于电源电压
1 2
【答案】C【详解】
AB．如图可知，在S、S 都闭合后，两灯泡并联，故有
1 2
U=U=U
1 2
各支路电流
，
因为电阻R、R 未知，所以I、I 的关系也不能确定，故AB错误；
1 2 1 2
CD．因为在S、S 都闭合后，两灯泡并联，所以有
1 2
U=U=U
1 2
故C正确，D错误。
故选C。
5．（精选·甘肃兰州·中考真题）如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，
关于电路中可能存在的故障，下列说法中正确的是（ ）
A． 断路 B． 断路 C． 短路 D． 短路
【答案】B
【详解】
由图可知，两个灯泡并联，电流表A 测量通过L 的电流，电流表A测量干路中的电流。
1 1
A． 断路，灯泡L 不发光，电流表A 没有示数，故A错误；
1 1
B． 断路，灯泡L 不发光，灯泡L 发光，电流表A和电流表A 都测量通过L 的电流，它们的示数相等，
2 1 1 1
故B正确；
CD．L 或L 短路，两个灯泡都不发光，将电源短路，故CD错误。
1 2
故选B。
6．（精选·甘肃兰州·中考真题）新材料广泛应用于社会的各个领域，关于新材料的应用，下列说法中错误的是（ ）
A．超导材料用于制作电饭锅的发热体，可提高发热效率
B．硅光电池能够把太阳能直接转化为电能，且完全不会造成污染
C．使用记忆合金弹簧制作的淋浴恒温阀门，实现了智能调节水温
D．纳米陶瓷具有一定的韧性，可以制造发动机缸体
【答案】A
【详解】
A．超导体电阻为零，通电后不会产生热量，不可制作电饭锅发热体，故A错误，符合题意；
B．硅光电池是一种直接把光能转换成电能的半导体器件，不会污染环境，故B正确，不符合题意；
C．热水器中有一种性能优良的弹簧，当水温达到80℃时，它可以立即伸长许多，将阀门关闭，及时防止
热水烫伤人，制作这种弹簧的材料是形状记忆合金，故C正确，不符合题意；
D．现在用纳米陶瓷粉制成的陶瓷，却具有一定的韧性，用它制造发动机的缸体，可以提高发动机的性能，
故D正确，不符合题意。
故选A。
7．（精选·湖北湖北·中考真题）电阻单位是为了纪念下列哪位物理学家而命名的（ ）
A． 瓦特 B． 安培
C． 欧姆 D． 焦耳
【答案】C
【详解】
A．功率的单位是瓦特，为了纪念物理学家瓦特而命名的，故A不符合题意；
B．电流的单位是安培，为了纪念物理学家安培而命名的，故B不符合题意;
C．电阻的单位是欧姆，为了纪念物理学家欧姆而命名的，故C符合题意；D．功的单位是焦耳，为了纪念物理学家焦耳而命名的，故D不符合题意。
故选C。

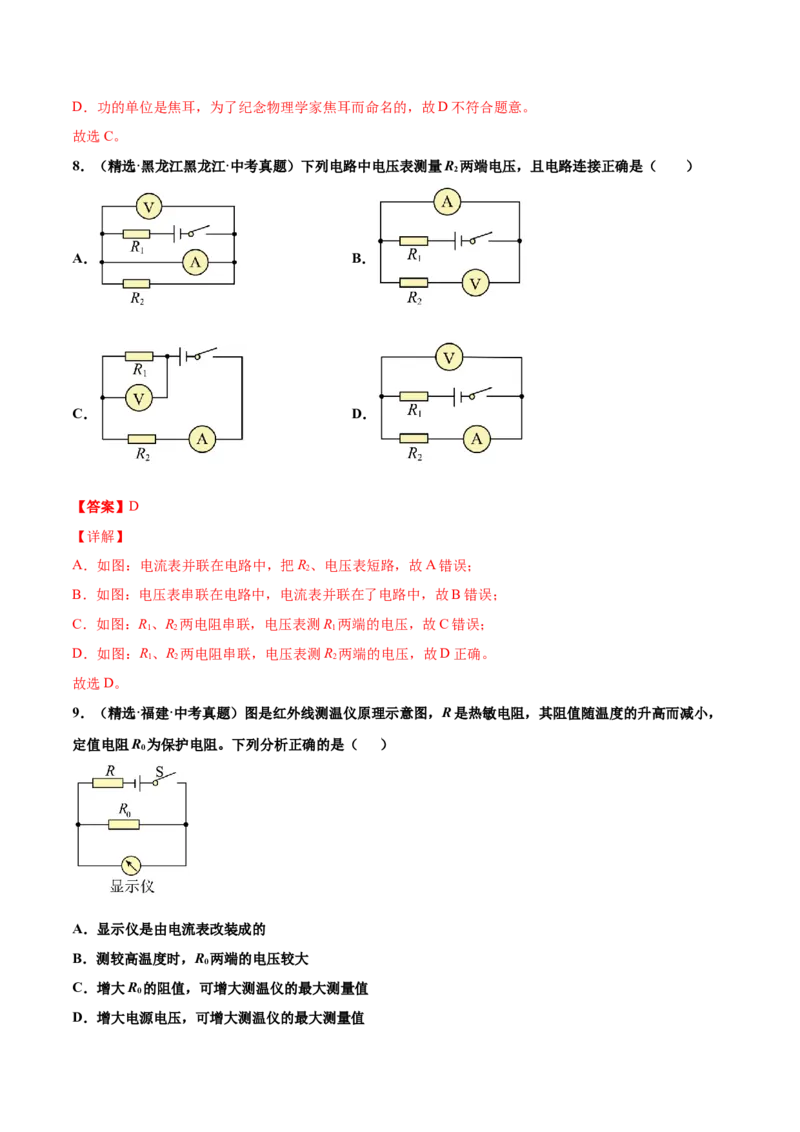

8．（精选·黑龙江黑龙江·中考真题）下列电路中电压表测量R 两端电压，且电路连接正确是（ ）
2
A． B．
C． D．
【答案】D
【详解】
A．如图：电流表并联在电路中，把R、电压表短路，故A错误；
2
B．如图：电压表串联在电路中，电流表并联在了电路中，故B错误；
C．如图：R、R 两电阻串联，电压表测R 两端的电压，故C错误；
1 2 1
D．如图：R、R 两电阻串联，电压表测R 两端的电压，故D正确。
1 2 2
故选D。
9．（精选·福建·中考真题）图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，
定值电阻R 为保护电阻。下列分析正确的是（ ）
0
A．显示仪是由电流表改装成的
B．测较高温度时，R 两端的电压较大
0
C．增大R 的阻值，可增大测温仪的最大测量值
0
D．增大电源电压，可增大测温仪的最大测量值【答案】B
【详解】
A．电流表与用电器串联，电压表与用电器并联，图中显示仪与用电器并联，显示仪是由电压表改装成的，
故A错误；
B．热敏电阻R与定值电阻R 串联，串联电路中电阻越大，分到的电压越多。热敏电阻R的阻值随温度的
0
升高而减小，测较高温度时，热敏电阻R分到的电压变小，根据串联电路电压规律：各用电器两端电压之
和等于总电压。因此，R 两端的电压较大，故B正确；
0
CD．测温仪的最大测量值由它的量程决定，故CD错误。
故选B。
10．（精选·山东枣庄·中考真题）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行
电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（ ）
测试点 a、b b、c c、d
电压表示数 有示数 有示数 无示数
A．开关S断路 B．小灯泡L断路 C．滑动变阻器R短路D．滑动变阻器R断路
【答案】B
【详解】
当开关S闭合时，小灯泡L不亮，bc之间有示数，而灯不亮，说明与电压表并联的灯出现了断路，ab之间
有示数，cd之间无示数也验证了这一观点。
故选B。
二、填空题

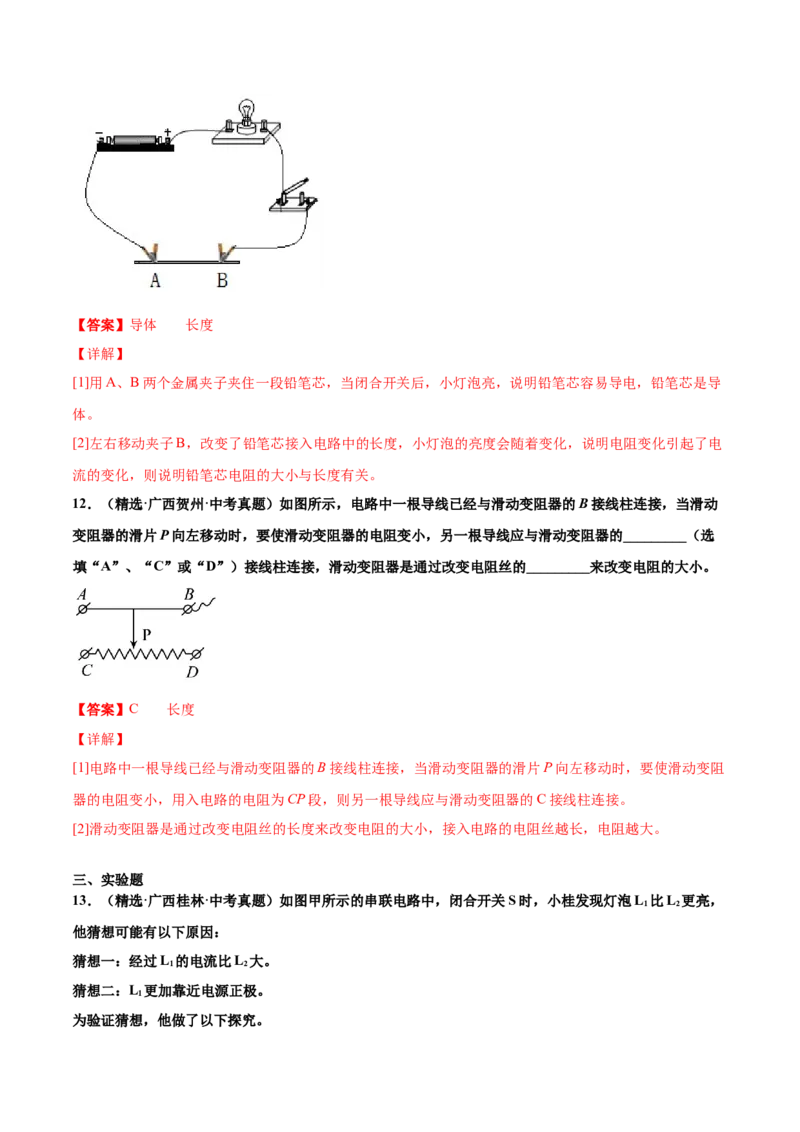

11．（精选·广西河池·中考真题）如图所示，用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯
泡亮，说明铅笔芯是 ______；固定夹子A，左右移动夹子B，小灯泡的亮度会随着变化，说明铅笔芯电阻
大小跟 _______有关。【答案】导体 长度
【详解】
[1]用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅笔芯容易导电，铅笔芯是导
体。
[2]左右移动夹子B，改变了铅笔芯接入电路中的长度，小灯泡的亮度会随着变化，说明电阻变化引起了电
流的变化，则说明铅笔芯电阻的大小与长度有关。
12．（精选·广西贺州·中考真题）如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动
变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的_________（选
填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的_________来改变电阻的大小。
【答案】C 长度
【详解】
[1]电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻
器的电阻变小，用入电路的电阻为CP段，则另一根导线应与滑动变阻器的C接线柱连接。
[2]滑动变阻器是通过改变电阻丝的长度来改变电阻的大小，接入电路的电阻丝越长，电阻越大。
三、实验题
13．（精选·广西桂林·中考真题）如图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L 比L 更亮，
1 2
他猜想可能有以下原因：
猜想一：经过L 的电流比L 大。
1 2
猜想二：L 更加靠近电源正极。
1

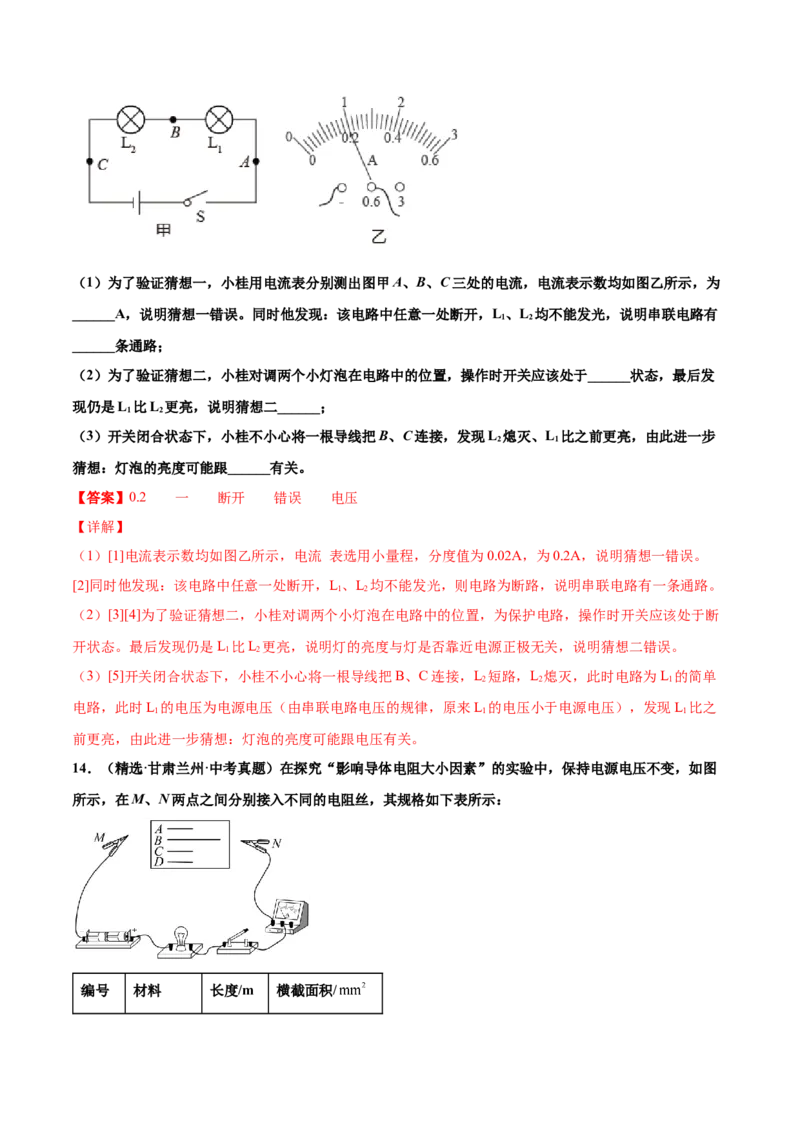

为验证猜想，他做了以下探究。（1）为了验证猜想一，小桂用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图乙所示，为
______A，说明猜想一错误。同时他发现：该电路中任意一处断开，L 、L 均不能发光，说明串联电路有
1 2
______条通路；
（2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，操作时开关应该处于______状态，最后发
现仍是L 比L 更亮，说明猜想二______；
1 2
（3）开关闭合状态下，小桂不小心将一根导线把B、C连接，发现L 熄灭、L 比之前更亮，由此进一步
2 1
猜想：灯泡的亮度可能跟______有关。
【答案】0.2 一 断开 错误 电压
【详解】
（1）[1]电流表示数均如图乙所示，电流 表选用小量程，分度值为0.02A，为0.2A，说明猜想一错误。
[2]同时他发现：该电路中任意一处断开，L、L 均不能发光，则电路为断路，说明串联电路有一条通路。
1 2
（2）[3][4]为了验证猜想二，小桂对调两个小灯泡在电路中的位置，为保护电路，操作时开关应该处于断
开状态。最后发现仍是L 比L 更亮，说明灯的亮度与灯是否靠近电源正极无关，说明猜想二错误。
1 2
（3）[5]开关闭合状态下，小桂不小心将一根导线把B、C连接，L 短路，L 熄灭，此时电路为L 的简单
2 2 1
电路，此时L 的电压为电源电压（由串联电路电压的规律，原来L 的电压小于电源电压），发现L 比之
1 1 1
前更亮，由此进一步猜想：灯泡的亮度可能跟电压有关。
14．（精选·甘肃兰州·中考真题）在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，如图
所示，在M、N两点之间分别接入不同的电阻丝，其规格如下表所示：
编号 材料 长度/m 横截面积/A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）实验中应通过观察_______来比较电阻的大小，这种实验方法叫______；
（2）选用编号为A、B的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；
（3）选用编号为A、C的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；
（4）为了探究导体电阻大小与导体材料的关系，应选用编号为______的两根电阻丝进行实验。
【答案】灯泡亮度 转换法 长度 横截面积 AD
【详解】
（1）[1][2]将不同的电阻丝接入电路，电流大小不同，灯泡亮度不同，因此实验中是通过观察灯泡亮度来
比较电阻大小的，这种方法在物理学中称之为转换法。
（2）[3]选用编号为A、B的两根电阻丝进行实验，材料和横截面积相同，长度不同，可以探究导体电阻
大小与长度的关系。
（3）[4]选用编号为A、C的两根电阻丝进行实验，材料和长度相同，横截面积不同，可以探究导体电阻
大小与横截面积的关系。
（4）[5]为了探究导体电阻大小与导体材料的关系，保持长度和横截面积相同，材料不同，选择AD两根
电阻丝。
四、作图题

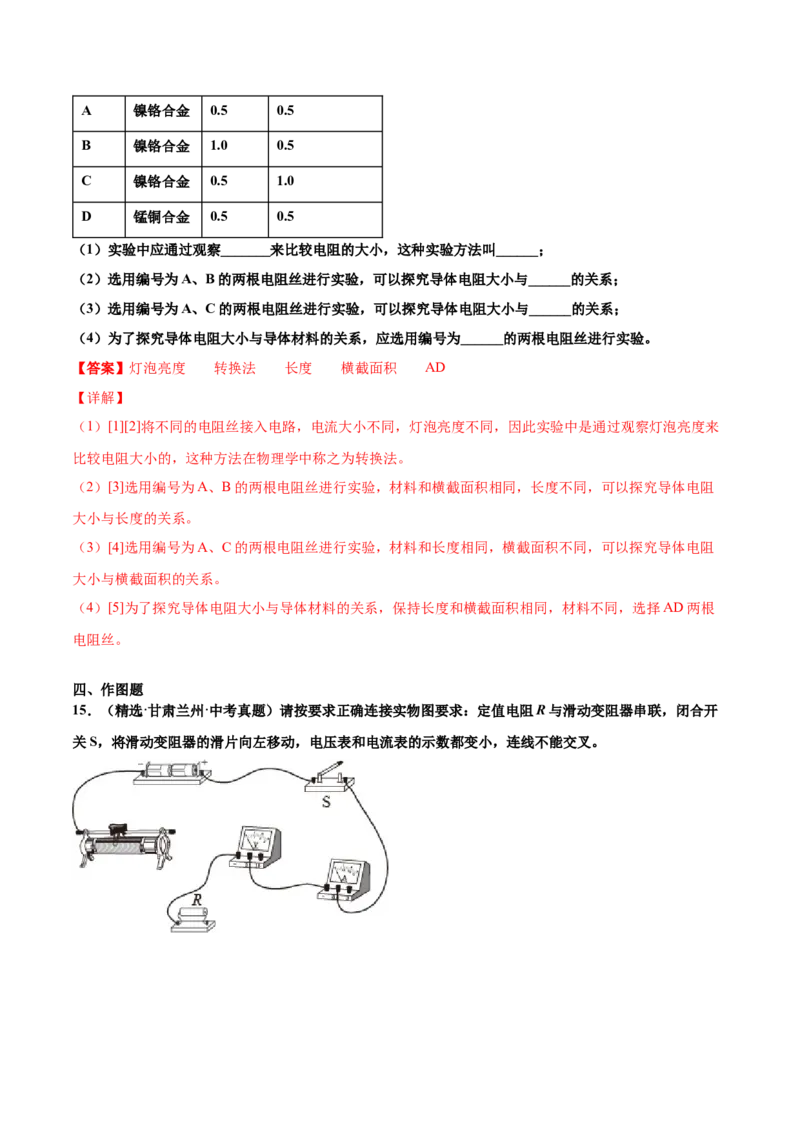

15．（精选·甘肃兰州·中考真题）请按要求正确连接实物图要求：定值电阻R与滑动变阻器串联，闭合开
关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。【答案】
【详解】
由题意知，定值电阻R与滑动变阻器串联，则R右端的接线柱应与变阻器下端的接线柱连接，而滑片向左
移动，电流表的示数变小，据欧姆定律知，电路中的总阻值变大，则变阻器接入电路的阻值变大，所以变
阻器下端的接线柱接在右边。据串联电路的分压特点知，此过程中，变阻器两端的电压变大，定值电阻R
两端的电压变小，那么电压表是并联在R两端，那么电路连接如下：
