第十九章 生活用电近年中考真题精炼
学校:___________姓名：___________班级：___________考号：___________
一、单选题

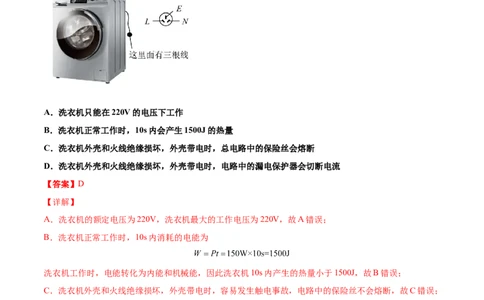

1．（精选·山东日照·中考真题）如图是某款洗衣机及所用的三孔插座，它的铭牌标有“220V 150W”。下
列说法正确的是（ ）
A．洗衣机只能在220V的电压下工作
B．洗衣机正常工作时，10s内会产生1500J的热量
C．洗衣机外壳和火线绝缘损坏，外壳带电时，总电路中的保险丝会熔断
D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流
【答案】D
【详解】
A．洗衣机的额定电压为220V，洗衣机最大的工作电压为220V，故A错误；
B．洗衣机正常工作时，10s内消耗的电能为
洗衣机工作时，电能转化为内能和机械能，因此洗衣机10s内产生的热量小于1500J，故B错误；
C．洗衣机外壳和火线绝缘损坏，外壳带电时，容易发生触电事故，电路中的保险丝不会熔断，故C错误；
D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流，起到保护作用，故D正
确。
故选D。

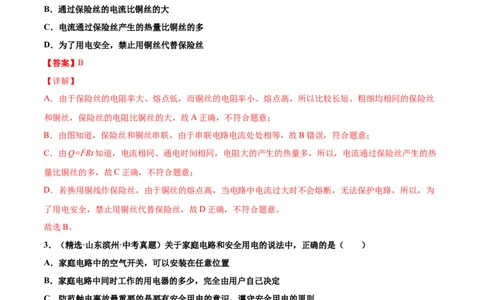

2．（精选·山东淄博·中考真题）长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D
间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是 （ ）A．保险丝的电阻比铜丝的大
B．通过保险丝的电流比铜丝的大
C．电流通过保险丝产生的热量比铜丝的多
D．为了用电安全，禁止用铜丝代替保险丝
【答案】B
【详解】
A．由于保险丝的电阻率大、熔点低，而铜丝的电阻率小、熔点高，所以比较长短、粗细均相同的保险丝
和铜丝，保险丝的电阻比铜丝的大，故A正确，不符合题意；
B．由图知道，保险丝和铜丝串联，由于串联电路电流处处相等，故B错误，符合题意；
C．由Q=I2Rt知道，电流相同、通电时间相同，电阻大的产生的热量多，所以，电流通过保险丝产生的热
量比铜丝的多，故C正确，不符合题意；
D．若换用铜线作保险丝，由于铜丝的熔点高，当电路中电流过大时不会熔断，无法保护电路，所以，为
了用电安全，禁止用铜丝代替保险丝，故D正确，不符合题意。
故选B。
3．（精选·山东滨州·中考真题）关于家庭电路和安全用电的说法中，正确的是（ ）
A．家庭电路中的空气开关，可以安装在任意位置
B．家庭电路中同时工作的用电器的多少，完全由用户自己决定
C．防范触电事故最重要的是要有安全用电的意识，遵守安全用电的原则
D．正确使用试电笔测火线时，没有电流通过人体保证了人的安全
【答案】C
【详解】
A．家庭电路中空气开关必须安装在保险装置之前，这样可以保证在检查电路或者更换保险装置时，能将
电路切断，故A错误；
B．电能表和干路导线的规格决定了家庭电路中所接用电器的总功率，如果功率过大可能损坏家庭电路，
故B错误；C．生活中要有安全用电的意识，并能遵守安全用电的原则，这样可有效避免触电事故的发生，故C正确；
D．使用试电笔时人是闭合电路的一部分，所以有电流经过，但因为试电笔中电阻很大，所以流过人的电
流很小，所以人不触电，故D错误。
故选C。

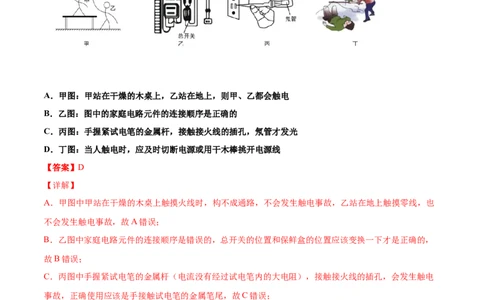

4．（精选·内蒙古呼和浩特·中考真题）家庭电路和安全用电知识，是现代公民生活的必备知识，下列有关
图文说法正确的是（ ）
A．甲图：甲站在干燥的木桌上，乙站在地上，则甲、乙都会触电
B．乙图：图中的家庭电路元件的连接顺序是正确的
C．丙图：手握紧试电笔的金属杆，接触接火线的插孔，氖管才发光
D．丁图：当人触电时，应及时切断电源或用干木棒挑开电源线
【答案】D
【详解】
A．甲图中甲站在干燥的木桌上触摸火线时，构不成通路，不会发生触电事故，乙站在地上触摸零线，也
不会发生触电事故，故A错误；
B．乙图中家庭电路元件的连接顺序是错误的，总开关的位置和保鲜盒的位置应该变换一下才是正确的，
故B错误；
C．丙图中手握紧试电笔的金属杆（电流没有经过试电笔内的大电阻），接触接火线的插孔，会发生触电
事故，正确使用应该是手接触试电笔的金属笔尾，故C错误；
D．丁图中当人触电时，为避免二次触电，在安全的情况下应及时切断电源或用干木棒挑开电源线，再实
施救援，故D正确。
故选D。

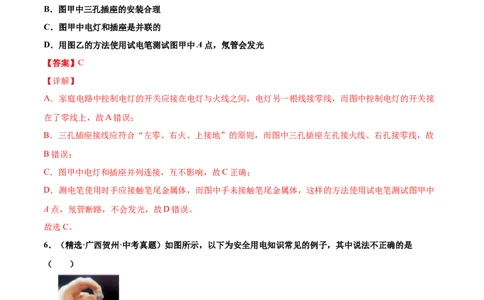

5．（精选·辽宁辽宁·中考真题）家庭电路的一部分如图甲所示下列说法正确的是（ ）A．图甲中开关和电灯的安装正确
B．图甲中三孔插座的安装合理
C．图甲中电灯和插座是并联的
D．用图乙的方法使用试电笔测试图甲中A点，氖管会发光
【答案】C
【详解】
A．家庭电路中控制电灯的开关应接在电灯与火线之间，电灯另一根线接零线，而图中控制电灯的开关接
在了零线上，故A错误；
B．三孔插座接线应符合“左零、右火、上接地”的原则，而图中三孔插座左孔接火线、右孔接零线，故
B错误；
C．图甲中电灯和插座并列连接，互不影响，故C正确；
D．测电笔使用时手应接触笔尾金属体，而图中手未接触笔尾金属体，这样的方法使用试电笔测试图甲中
A点，氖管断路，不会发光，故D错误。
故选C。
6．（精选·广西贺州·中考真题）如图所示，以下为安全用电知识常见的例子，其中说法不正确的是
（ ）
A． 使用测电笔时， 要用指尖抵住上端的金属帽
B． 不靠近高压带电体C． 绝缘皮破损的插头也可以使用
D． 洗衣机的电源插头上标有“E”字样的导线是与室外的大地相连的
【答案】C
【详解】
A．使用测电笔时，手指要抵住上端的金属帽，才能形成回路，氖管才会发光，故A正确，不符合题意；
B．靠近高压带电体时，有可能出现电弧触电，故B正确，不符合题意；
C．绝缘皮破损的插头不可以再使用，因为绝缘皮破损后，存在触电及造成短路的隐患，故C错误，符合
题意；
D．洗衣机电源插头上标有E字样的导线应与地线相连，可以及时导走外壳上的电，避免人体触电，故D
正确，不符合题意。
故选C。
7．（精选·内蒙古赤峰·中考真题）“注意安全，珍爱生命”是日常生活必须有的意识，下列做法中正确的
是（ ）
A．电冰箱外壳应接地
B．雷雨天在室外使用手机打电话
C．家庭电路中，开关连接火线或零线都可以
D．发生触电事故时，立即用手把触电的人拉开
【答案】A
【详解】
A．带金属外壳的家用电器使用时都应接地，故A符合题意；
B．雷雨天在外接打手机容易造成触电事故的发生，故B不符合题意；
C．家庭电路中，开关应连接在靠近火线的一侧，故C不符合题意；
D．发生触电事故时，应先断电，再施救，故D不符合题意。
故选A。
8．（精选·山东潍坊·中考真题）一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该插座的接线和使用方法正确的是（ ）
A．插座通电后可用湿布擦去表面灰尘
B．插座内可以只接火线和零线
C．手机充电器使用后应与插座断开
D．标有“220V，3000W”的电热水器可使用该插座
【答案】C
【详解】
A．湿布导电，插座通电后用湿布擦去表面灰尘可能触电，故A错误；
B．三孔插座需要接地线，防止触电，故B错误；
C．为了安全，手机充电器使用后要拔离插座，故C正确；
D．插座最大功率为
P=UI=250V×10A=2500W＜3000W
电热水器不可以使用该插座故，D错误。
故选C。
9．（精选·湖北随州·中考真题）据媒体根道，每年都有钓鱼者不小心将鱼竿触碰到高压线触电身亡的事故
发生，甚至养鸭人和放羊人用废弃的鱼竿赶鸭驱羊时也发生过类似惨剧。刘强同学意识到安全用电人命关
天！他查阅资料后对同学们讲：有一种碳素钓竿的导电性为1.5×10-3Ω/cm（即每厘米长的电阻值），10m
长的钓竿若触碰到10kV的高压线，那将万分危险！根据上述材料下列说法正确的是（ ）A．刘强所言的该款碳竿若触碰到高压线，高压线与握手处之间的钓竿电阻不足2Ω
B．刘强所言的该款碳竿若触碰到220V民用电是安全的
C．若钓竿触碰到高压线发生触电事故时，钓友应迅速夺下钓竿
D．鱼塘的水质含杂质较多，但钓线一般是尼龙线，即使这种钓线在水中浸泡后甩到高压线上应该没事儿
【答案】A
【详解】
A．由题意知，碳素钓竿的导电性为1.5×10-3Ω/cm，则10m长的钓竿的电阻为
R=1.5×10-3Ω/cm ×103cm=1.5Ω
故A正确；
B．对人体的安全电压不大于36V，钓竿的电阻为1.5Ω，若这种碳竿触碰到220V民用电也可能会发生触电
事故，故B错误；
C．钓竿是导体，若钓竿触碰到高压线发生触电事故时，钓友不能触碰钓竿，应迅速用绝缘的干木棒挑开
人与钓竿，故C错误；
D．鱼塘的水质含杂质较多，导电性能变强，尼龙线上有水后就变成了导体，故D错误。
故选A。
10．（精选·四川南充·中考真题）下列关于安全用电常识说法错误的是（ ）
A．三脚插头较长的那只脚无用
B．保险装置、插座、家用电器达到使用寿命应及时更换
C．更换家庭电路中的灯泡、搬动用电器前应断开电源开关
D．当家庭电路起火时，应先断开电路再灭火
【答案】A
【详解】
A．三脚插头较长的那只脚是接地线的，把用电器接入电路的同时把用电器的外壳与大地连接起来，防止
因外壳带电引发触电事故，所以三脚插头较长的那只脚是有用的，故A错误，符合题意；
B．保险装置、插座、家用电器都是有寿命的，达到使用寿命应及时更换，否则会发生安全事故，出现人
体触电或者引发火灾，故B正确，不符合题意；
C．更换家庭电路中的灯泡、搬动用电器前，为了防止人体触电，应断开电源开关，故C正确，不符合题
意；
D．当家庭电路起火时，应先断开电路再灭火，不能先灭火，再断开电路，否则会人体触电，故D正确，
不符合题意。
故选A。二、填空题
11．（精选·辽宁阜新·中考真题）家庭电路中，用______检查用电器外壳是否带电；控制照明灯的开关要
安装在______线与灯座之间；若电能表规格是600r/（kW·h），3min内转盘转6转，此电路中用电器消耗
的电能______J。
【答案】试电笔 火 3.6×104
【详解】
[1]试电笔除了用来辨别火线和零线外，还可以用来检查电气设备的外壳是否带电，用手按住笔尾金属体，
笔尖接触用电器的金属外壳，看氖管是否发光，从而得出外壳是否带电。
[2]灯的开关必须接到火线和灯之间，以防触电。
[3]用电器消耗的电能
12．（精选·上海·中考真题）家用电器的额定电压是______V，电饭煲在工作时，将______转化为内能，在
电饭锅中注水，发现锅底比平时看到的浅，是由于______。
【答案】220 电能 光的折射
【详解】
[1]家用电器的额定电压是220V。
[2]电饭煲在工作时，需要煮熟食物，所以将电能主要转化为内能。
[3]在电饭锅中注水，发现锅底比平时看到的浅，是由于光的折射现象引起的。
三、作图题
13．（精选·广东·中考真题）（1）如图所示，物体A静止在斜面上，画出A所受重力G和支持力F 的示
N
意图；
（2）图为冰箱工作时的部分电路示意图.冰箱内照明灯由开关S 控制，压缩机M由开关S 控制。根据题意，
1 2
将图连接完整，并符合安全用电原则；（3）如图所示，蜡烛的烛焰中心A在主光轴上距凸透镜光心O二倍焦距以外。
①根据凸透镜成像规律，在图甲中标出A所成的像A′的大致位置；
②借助辅助线或光路图，在图乙中找到A所成的像A′的确切位置，保留作图痕迹。
【答案】（1）
（2）
（3）①②
【详解】
（1）如图所示，静止在斜面上的物体A受到重力的竖直向下、支持力垂直于斜面向上，两个力的作用点
都在A的重心上，作图如下：
（2）由题意知，照明灯和压缩机并联在电路中，分别由开关S 和S 控制，而开关要接在火线与所控的用
1 2
电器之间，冰箱的金属外壳要接地线，电路连接如下：
（3）①由题意知，蜡烛与凸透镜的距离大于二倍焦距，由像距小于二倍焦距而大于一倍焦距，且烛焰中
心A在主光轴上，则其像也在主光轴上，由此大致可确定像点A′，作图如下：
②过A点作出烛焰在主光轴的上面部分，过烛焰的顶端作两条光线，其一平行于主光轴的入射，其折射光
线过焦点，另一光线过光心O，其折射光线传播方向不改变，两光线的交点，即是烛焰顶端通过凸透镜所
成的像，过此像点作主光轴的垂线，此线与主光轴的交点即为A所成的像A′的确切位置，面烛焰顶端像点
与A′的连线即是烛焰上面部分所成的像，作图如下：四、计算题
14．（精选·陕西·中考真题）某型号煎烤机有上下两个加热盘，由两个开关控制其工作状态。R 为下盘电
1
热丝，R 为上盘电热丝，两电热丝阻值相等，煎烤机的最大额定功率为2200W。如图为煎烤机的内部简化
2
电路图（不考虑温度对电热丝阻值的影响）。
（1）按照安全用电的要求，将a、b两点接入家庭电路，完成连线；
（2）煎烤机正常工作时电路中的最大电流是多少？以最大额定功率工作时，1min消耗多少电能？
（3）电热丝R 的阻值是多大？
1
【答案】（1） ；（2）10 A，1.32×105J；（3）44 Ω
【详解】
解：（1）家庭电路连接时，要求左零右火，且开关要连接在火线上，因此a接零线，b接火线，如图所示：（2）煎烤机达到额定功率时，电流最大，所以
最大额定功率工作时，1min消耗电能为
（3）开关S 和S 都闭合时，两电阻并联，此时电路中电流最大。因为两电热丝阻值相等，所以流过R 的
1 2 1
电流为I=5A，根据欧姆定律得
1
答：（1）见解析；
（2）煎烤机正常工作时电路中的最大电流是10A；最大额定功率工作时，1min消耗1.32×105J电能。
（3）电热丝R 的阻值是44Ω。
1
