第十八章 电功率近年中考真题精炼
学校:___________姓名：___________班级：___________考号：___________
一、单选题

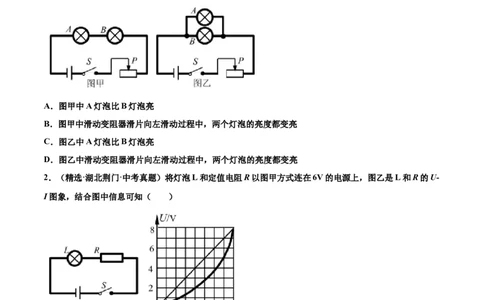

1．（精选·湖北荆门·中考真题）在探究“电功率与电阻关系”时，实验准备了阻值分别为 、 的
A、B两个灯泡。同学们按图甲、图乙设计了两个实验电路进行探究。不考虑温度对灯丝电阻的影响，下
列说法正确的是（ ）
A．图甲中A灯泡比B灯泡亮
B．图甲中滑动变阻器滑片向左滑动过程中，两个灯泡的亮度都变亮
C．图乙中A灯泡比B灯泡亮
D．图乙中滑动变阻器滑片向左滑动过程中，两个灯泡的亮度都变亮
2．（精选·湖北荆门·中考真题）将灯泡L和定值电阻R以图甲方式连在6V的电源上，图乙是L和R的U-
I图象，结合图中信息可知（ ）
A．灯泡L的电阻随着电流的增大而减小
B．灯泡L的实际阻值为10Ω
C．灯泡L的实际功率为0.8W
D．定值电阻R实际功率为6.4W

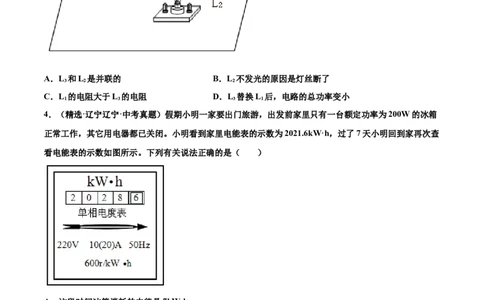

3．（精选·辽宁辽宁·中考真题）如图所示的电路板，正面只有一个开关和两个灯泡，电源及导线均在电路板背面。闭合开关，看见L 发光，L 不发光，用灯泡L 替换L ，发现L 和L 同时发光，忽略温度对灯丝
1 2 3 1 2 3
电阻的影响。下列判断正确的是（ ）
A．L 和L 是并联的 B．L 不发光的原因是灯丝断了
3 2 2
C．L 的电阻大于L 的电阻 D．L 替换L 后，电路的总功率变小
1 3 3 1
4．（精选·辽宁辽宁·中考真题）假期小明一家要出门旅游，出发前家里只有一台额定功率为200W的冰箱
正常工作，其它用电器都已关闭。小明看到家里电能表的示数为2021.6kW·h，过了7天小明回到家再次查
看电能表的示数如图所示。下列有关说法正确的是（ ）
A．这段时间冰箱消耗的电能是7kW·h
B．冰箱每天平均工作的时间为0.5h
C．冰箱正常工作1min电能表的转盘转过12转
D．再有其它家电和冰箱一同正常工作时，电能表转盘的转速不变
5．（精选·内蒙古包头·中考真题）如图，灯泡标有“6V 3W”字样。定值电阻R 阻值为3Ω，滑动变阻
1
器R 规格为“20Ω 3A”。当电源电压为12V时，闭合S、S，断开S、S，调节滑片，使灯泡正常发光，
2 1 2 3
断开电路，改变电源电压。闭合S、S、S，断开S，将滑片移到最右端，灯泡再次正常发光（不计温度
2 3 1对灯丝电阻的影响）。下列说法正确的是（ ）
A．电源电压为12V，灯泡正常发光时,R 接入电路的阻值为12Ω
2
B．改变电源电压，灯泡再次正常发光时，电流表的示数为0.5A
C．改变后的电源电压为7.5V
D．前后两次灯泡正常发光时，电路消耗的总功率之比为2∶5

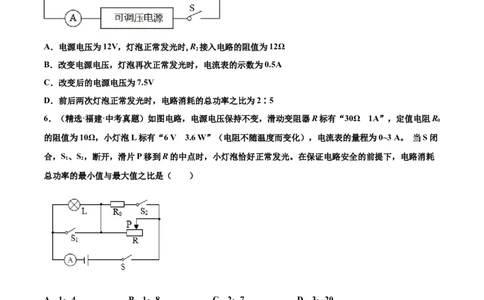

6．（精选·福建·中考真题）如图电路，电源电压保持不变，滑动变阻器R标有“30Ω 1A”，定值电阻R
0
的阻值为10Ω，小灯泡L标有“6 V 3.6 W”（电阻不随温度而变化），电流表的量程为0~3 A。 当S闭
合，S、S，断开，滑片P移到R的中点时，小灯泡恰好正常发光。在保证电路安全的前提下，电路消耗
1 2
总功率的最小值与最大值之比是（ ）
A．1：4 B．1：8 C．2：7 D．3：20
7．（精选·广东·中考真题）如图中，灯泡L 、L 分别标有“6V 3W”“6V 6W”字样，电源电压不变，开
1 2
关S闭合，①只闭合S，灯泡L 、L发光；②只闭合S，灯泡L 、L发光，灯泡L在②中比在①中（设灯
1 1 2 2
丝电阻不变）（ ）A．电功率较大，亮度较亮 B．电功率较小，亮度较暗
C．电功率相同，亮度相同 D．电功率较大，亮度较暗
二、多选题

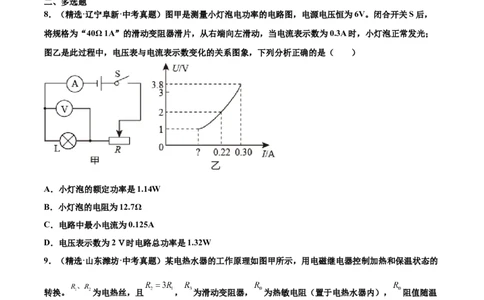

8．（精选·辽宁阜新·中考真题）图甲是测量小灯泡电功率的电路图，电源电压恒为6V。闭合开关S后，
将规格为“40Ω 1A”的滑动变阻器滑片，从右端向左滑动，当电流表示数为0.3A时，小灯泡正常发光；
图乙是此过程中，电压表与电流表示数变化的关系图象，下列分析正确的是（ ）
A．小灯泡的额定功率是1.14W
B．小灯泡的电阻为12.7Ω
C．电路中最小电流为0.125A
D．电压表示数为2Ｖ时电路总功率是1.32W
9．（精选·山东潍坊·中考真题）某电热水器的工作原理如图甲所示，用电磁继电器控制加热和保温状态的
转换。 为电热丝，且 ， 为滑动变阻器， 为热敏电阻（置于电热水器内）， 阻值随温
度的变化规律如图乙所示。电源E的电压为6V，当 中的电流 时，衔铁被吸下，继电器线圈电
阻不计，下列说法正确的是（ ）A．热水器的加热功率是保温功率的4倍
B．S 闭合，当衔铁吸下后，热水器处于加热状态
1
C．当热水温度设置为55℃时，R 连入电路的阻值为250Ω
3
D．若提高热水设置温度，应向左移动R 滑片
3
三、填空题
10．（精选·江苏镇江·中考真题）小华家中暖风机铭牌如图甲所示，电能表如图乙所示。暖风机的额定电
流为___________A；若家中仅有暖风机工作，则正常工作1h，可使家中电能表示数增加
___________kW·h，脉冲指示灯闪烁___________次。暖风机参数表
额定电压 220V
额定功率 2200W
防水等级 IPX4
甲
11．（精选·湖北荆门·中考真题）2021年5月29日20时35分，长征七号火箭点火发射，将“天舟二号”
货运飞船送入预定轨道，经过六个多小时飞行后，“天舟二号”与“天和”核心轨道舱成功交会对接，然
后一起在环绕地球的轨道上运动，我国空间站的建设迈出了关键的一步。
（1）“天舟二号”在发射升空过程中机械能______（选填“增大”、“不变”或“减小”），交会对接
后的飞行过程中“天舟二号”的运动状态______（选填“保持不变”或“不断变化”）；
（2）未来一到两年我国将全面建成空间站。空间站在轨运行时，通过太阳帆板将光能转化为电能作为补
充能源。有阳光时，空间站光伏发电的功率为70kW，2h可发电______kW·h，宇航员在空间站外作业时，
必须借助无线通信设备，而不能像在地面一样直接进行语音交流，是因为______。
四、实验题
12．（精选·山东威海·中考真题）小红和小明进行“测量小灯泡的额定功率”的实验，实验室提供的器材
有：不同规格的小灯泡和滑动变阻器、1.5V的干电池（若干）和其他常用器材。
（1）图甲是小红进行实验的实物电路图，小灯泡额定电压为3.8V，滑动变阻器的规格为“10Ω 1A”，请
用笔画线代替导线，将图中的电路连接完整，使闭合开关时滑动变阻器连入电路的阻值最大______。
（2）连接好电路之后，闭合开关，移动滑片，发现小灯泡始终不发光，小红猜想可能的原因：①小灯泡的灯丝断了；②小灯泡短路；③滑动变阻器断路。她再观察，发现电流表示数为零，由此可判断猜想
______是错误的；又进一步观察到电压表有示数，最终确定猜想______是正确的。（两空均选填“①”
“②”或“③”）
（3）排除故障后，小红移动滑片，使电压表的示数达到小灯泡的额定电压，此时电流表的指针如图乙所
示，小灯泡的额定功率为______W。
（4）小明用小红的实验电路接着测量规格为“2.5V 0.3A”小灯泡的额定功率。闭合开关，保证小灯泡发
光的情况下，无论如何移动滑片，电压表示数始终高于2.5V，为此必须对实验器材进行调整，下列措施可
行的是：______、______。（填字母代号）
A．换最大阻值较小的滑动变阻器 B．串联定值电阻
C．减少电池个数 D．增加电池个数
13．（精选·山东青岛·中考真题）探究电流通过导体产生的热量的多少与什么因素有关
实验小组同学猜想：电流通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有关。于是
他们利用如图器材进行了探究实验。
甲、乙、丙三个装置的透明容器中各有一段电阻丝，容器中密封着等量的空气，U形管中液面高度的变化
反映密闭空气温度的变化。
（1）选用________组合，并将它们________联接到电源两端进行实验，可以探究电热与电阻的关系。
（2）选用乙、丙组合，串联接到电源两端进行实验，可以探究电热与________的关系，其中15Ω电阻的
作用是________。
（3）选用乙、丙组合，串联接到电源两端进行实验，发现乙装置U形管中液面无高度差，丙装置U形管
中液面有高度差，产生此现象的原因可能是乙装置________。
五、综合题
14．（精选·广东·中考真题）如图甲是某品牌家用电吹风，其电路如图乙所示，R 、R 为电阻丝，M为电
1 2
动机。通过调节开关，可使电吹风分别处于“停止”“冷风”“暖风”或“热风”四种状态。（1）要使电吹风正常工作，图甲中的A处应安装______，B处应安装______（选填“电动机”或“电阻
丝”）；
（2）如图乙，要使电吹风处于“冷风”状态，应闭合开关______。要使电吹风处于“暖风”状态，应闭
合开关______；
（3）已知电吹风处于“暖风”状态时，从出风口吹出的空气温度升高了20℃；处于“热风”状态时，从
出风口吹出的空气温度升高了30℃，假设这两种状态下的热效率相同，相同时间内吹出的空气质量相同，
则R :R =_______；
1 2
（4）电吹风用了几年后，由于电阻丝的升华，实际发热功率会______（选填“变大”“变小”或“不
变”）。
六、计算题
15．（精选·山东威海·中考真题）某品牌电热扇工作原理如图所示。S 为双触点开关，1、2、3、4为开关
1
触点，通过旋转开关S，可实现加热功能的“空挡”“低温挡”和“高温挡”之间的切换；电动机工作时
1
可使电热扇往复转动。 和 均为电热丝，阻值不受温度影响， 。电热扇部分参数如表所示。
（1）请画出电热扇处于低温挡且不转动时的等效电路图，并计算此时电路正常工作消耗的总功率。
（2）求 的阻值。
（3）若电动机正常工作10min，内部线圈产生的热量为多少？
额定电压 220V
高温档加热功率 1650W电动机功率 44W
电动机线圈电阻 6Ω
16．（精选·山东德州·中考真题）小强坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽
车的车灯会变暗。汽车的蓄电池、定值电阻、电流表、车灯、电动机连接的简化电路如图甲所示。汽车蓄
电池的电压为12.5V且保持不变，车灯接通电动机未启动时，电流表示数为10A；车打接通电动机启动时，
电流表示数为70A，已知车灯的 图像如图乙所示。求：
（1）定值电阻R的阻值；
（2）车灯接通电动机启动时，车灯的功率减少了多少；
（3）车灯接通电动机启动2秒，此过程电动机消耗的电能。
七、双选题
17．（精选·河北·中考真题）如图所示电路，电源电压不变，滑动变阻器R 的最大阻值与R 的阻值均为
2 1
R ，a、b、c分别为电阻（阻值均为R ）、电流表、电压表其中之一，且不相同。当S、S 闭合时，移动
0 0 1 3
滑片P，电路中消耗的功率始终为I2R ，下列有关说法正确的是（ ）
0 0
A．b一定是电流表，c一定是电压表B．开关都闭合时，电路消耗功率为2I2R
0 0
C．只闭合S，若b为电压表，P向右移动，b的示数可能变小
1
D．将a、c互换，开关都闭合时，电路中的电流可能为3I
0
