第十七章 欧姆定律近年中考真题精炼
学校:___________姓名：___________班级：___________考号：___________
一、单选题

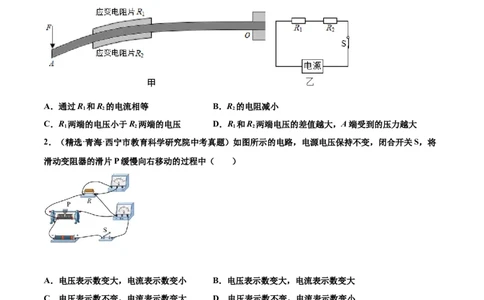

1．（精选·湖北黄冈·中考真题）图甲是一种测力装置部分结构的示意图。横梁OA上下表面各贴一张完全
一样的应变电阻片R 和R ，串联在有恒定电流的电路中（图乙）。在A端施加向下的力F，横梁向下弯曲，
1 2
R 被拉伸，R 被压缩，根据它们两端电压的差值即可测量力F的大小。下列有关分析错误的是（ ）
1 2
A．通过R 和R 的电流相等 B．R 的电阻减小
1 2 2
C．R 两端的电压小于R 两端的电压 D．R 和R 两端电压的差值越大，A端受到的压力越大
1 2 1 2
2．（精选·青海·西宁市教育科学研究院中考真题）如图所示的电路，电源电压保持不变，闭合开关S，将
滑动变阻器的滑片P缓慢向右移动的过程中（ ）
A．电压表示数变大，电流表示数变小 B．电压表示数变大，电流表示数变大
C．电压表示数不变，电流表示数变大 D．电压表示数不变，电流表示数变小
3．（精选·青海·西宁市教育科学研究院中考真题）如图所示，是定值电阻 和小灯泡L中电流随电压变化
的图象，由图象可知（ ）A．乙是小灯泡的 图象
B．定值电阻的阻值为5Ω
C．定值电阻 和小灯泡L并联接在4V的电源上，干路中的电流是1.2A
D．定值电阻 和小灯泡L串联接在6V的电源上，电路中的电流是0.4A
4．（精选·广西河池·中考真题）如图所示的电路中，R是滑动变阻器，L是小灯泡，闭合开关S，在确保
各元件安全的前提下，把滑动变阻器的滑片P自左向右移动，下列选项正确的是（ ）
A．电流表示数变大 B．电流表示数不变
C．小灯泡L变亮 D．小灯泡L变暗
5．（精选·山东烟台·中考真题）如图所示，电源电压不变，滑动变阻器的最大阻值为R，已知R：R ：
1
R =1：1：2，则下列说法正确的是（ ）
2
A．当滑片P移动到a端时，闭合S、S，通过R 与R 的电流之比是1：2
1 2 1 2
B．当滑片P移动到a端时，闭合S、S，通过R 与R 的电流之比是1：1
1 2 1 2
C．当滑片P移动到b端时，只闭合S，滑动变阻器两端的电压与R 两端的电压之比是1：1
1 1
D．当滑片P移动到b端时，只闭合S，滑动变阻器两端的电压与R 两端的电压之比是2：1
2 2
6．（精选·甘肃兰州·中考真题）如图所示的电路，电源电压恒定不变， 为定值电阻，闭合开关S，将滑
片P从a端向b端移动的过程中，下列说法正确的是（ ）A．灯泡L变暗，电压表示数变小，电流表示数变小
B．灯泡L变亮，电压表示数变大，电流表示数变大
C．灯泡L变亮，电压表示数变小，电流表示数变大
D．灯泡L变暗，电压表示数变大，电流表示数变小
二、多选题
7．（精选·山东青岛·中考真题）如图所示电路，电源电压为6V且保持不变，定值电阻R =10Ω，
1
R =20Ω，滑动变阻器R 的最大阻值为30Ω。下列说法正确的是（ ）
2 3
A．闭合开关S、S、S，电流表的示数为0.9A
1 2 3
B．闭合开关S、S、S，通过R 和R 的电流之比为1∶2
1 2 3 1 2
C．只闭合开关S，R 的滑片由a端移动到b端的过程中，电流表和电压表的示数均变小
1 3
D．只闭合开关S，R 的滑片由a端移动到b端的过程中，电压表示数的变化范围是6V～1.5V
1 3
三、填空题
8．（精选·江苏镇江·中考真题）图甲是某同学设计的温度报警电路，电压U恒为12V，电阻 、 中，
一只为热敏电阻，另一只为电阻箱，其中热敏电阻的阻值随温度变化的关系图线如图乙所示。报警电路要
求：①输出电压随温度的升高而增大；②当输出电压达到或超过4V时，便触发报警器（未画出）报警。
图中热敏电阻应为________（填“ ”或“ ”）；若将电阻箱调至 ，则电路开始报警的温度为
_________℃；使用一段时间后，电源电压会降低，为不改变电路开始报警的温度，则应调节电阻箱，使
其阻值_________至适当值。9．（精选·四川眉山·中考真题）如图所示，电源电压保持不变，灯泡L标有“ ”的字样，滑动变
阻器 标有“ ”字样， ，电流表量程为 ，假定灯丝电阻不变。当只闭合开关 时，
电流表示数为 ，则电源电压是______ ；当开关 、 和 都闭合时，在保证电路安全前提下，滑
动变阻器 接入电路的阻值范围是______ 。
四、实验题
10．（精选·青海·西宁市教育科学研究院中考真题）用如图甲所示的电路探究电流与电压关系。（1）请你用笔画线代替导线，将图甲中的电路连接完整______。（要求滑片向左滑动时，变阻器连入电
路的电阻变大，且导线不能交叉）
（2）实验时，闭合开关，将滑片移动到某位置，记下电压表和电流表的示数。接下来的操作是______。
（填字母）
A．换用另一个定值电阻，将滑片移动到某位置，记下电压表和电流表的示数
B．将滑片移动到另外几个位置，分别记下电压表和电流表的示数
（3）小明根据实验数据画出 图象，如图乙所示。分析可知，通过定值电阻的电流与其两端的电压成
______。
（4）小明同学还想测量小灯泡的电功率，于是他将上面实验中的定值电阻换成额定电压为2.5V的小灯泡。
正确连接电路后，闭合开关，发现小灯泡不亮，电流表无示数，电压表示数接近电源电压，出现这种故障
的原因是______。
（5）排除故障后，小明调节滑片，使小灯泡正常发光时，电流表的示数如图丙所示，电流大小为
______A，小灯泡正常发光时的电功率为______W。
（6）小明通过改变滑动变阻器滑片的位置，多次进行了小灯泡电功率的测量，这样做的目的是______。
（填字母）
A．求出灯泡在不同电压下的功率的平均值，这样可以减小误差
B．找出灯泡的亮度与灯泡实际功率之间的关系
11．（精选·广西百色·中考真题）在测量未知阻值R的实验中，小明设计了实验电路并进行连接，如图甲
所示。（1）在连接电路时，开关应处于 ___________状态。
（2）图甲是小明接好的实物连接图，其中有一条导线连接错误，该导线是第 ________条（从图中选填导
线序号）；
（3）改正错误后再进行实验，实验前应将滑动变阻器的滑片P移到最 ________（选填“左”或“右”）
端。小明闭合开关S，发现电流表无示数，电压表的示数较大，则电路故障可能是 _________。
（4）排除故障后，闭合开关S，移动滑动变阻器的滑片P，当电压表示数为2.4V时，电流表示数如图乙所
示，则其示数为 ___________A，未知电阻R=___________Ω。
（5）若实验中只有一个电压表和一个已知阻值为R 的定值电阻，小明设计了如图丙所示的电路，同样可
0
以测量未知电阻R 的阻值，请将以下实验步骤补充完整：
x
①闭合开关S、断开开关S，用电压表测出待测电阻R 两端的电压为U；
1 x 1
②___________，记下此时电压表读数为U；
③请写出未知电阻R阻值表达式：R =___________（用U、U 和R 表示）。
x 1 0
五、作图题
12．（精选·甘肃兰州·中考真题）请按要求正确连接实物图要求：定值电阻R与滑动变阻器串联，闭合开
关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。
六、综合题
13．（精选·浙江温州·中考真题）常用的密度计使用时需要较多待测液体（如图甲）。小明设计了一台只
需少量待测液体就能直接测量其密度大小的简易密度仪（如图乙）。其工作原理为:桶中无液体时，滑片P
指向A处；测量时，将待测液体加满小桶，装有滑轮和滑片P的滑块向下移动x，弹簧弹力增加F，待滑
块稳定后闭合开关S，就能从已标注相应密度值的电流表刻度盘上读出待测液体密度。电源电压U 恒为6
0
伏，定值电阻R 的阻值为12欧，电流表量程为0～0.6安，小桶的容积为10厘米3，粗细均匀的电阻丝AB
0
总长为20厘米，其阻值随长度变化如表。F与x的关系如图丙所示。（不计摩擦，桶距底座高度足够）。电阻丝的长度
0 5 10 15 20
（厘米）
电阻丝的阻值
0 10 20 30 40
（欧姆）
（1）闭合开关S，滑片P在A点和B点时，电流表示数分别为I、I ，则I、I 的大小关系是______。
a b a b
（2）某次测量时，电流表示数为0.2安，则所测液体密度为多少克/厘米3______?
（3）为了方便在电流表的表盘上标注对应的密度值，根据上述信息，分析密度与电流的关系并确定量程。
①写出密度ρ与电流I的关系式ρ=______。
②该密度仪能测量的最大密度为______克/厘米3。
七、计算题
14．（精选·四川攀枝花·中考真题）如图所示电路中，R 为定值电阻，R为滑动变阻器，灯泡L标有“4V
1
2W”字样。滑动变阻器的滑片P滑到某一位置，把滑动变阻器分为左右两部分，且右边电阻比左边电阻
小3Ω。只闭合开关S，电压表V 的示数为U；只闭合开关S，电压表V 的示数为U，两次灯泡均正常
1 1 1 2 2 2
发光，且U：U=4：3，求：
1 2
（1）灯泡正常发光时的电流；
（2）滑动变阻器的总电阻。15．（精选·天津·中考真题）如图所示的电路，电源电压保持不变，电阻R 、R 分别为20Ω和30Ω，只闭
1 2
合开关S 时，电流表的示数为0.3A，求：
1
（1）电源电压；
（2）S、S 均闭合时，电流表的示数。
1 2
八、双选题
16．（精选·山东威海·中考真题）如图是一个简易身高测量仪的工作电路示意图。电源电压6V保持不变，
电压表的量程为“0～3V”， ， 是一根长为80cm的均匀电阻丝（规格为 ，A、B为
的两个端点），滑片P可在竖直放置的 上滑动，被测者身高不同电压表示数也会不同，在电压表的
刻度上标注相应的身高值，改装完成后，便可测量身高。下列说法正确的是（ ）
A．正常工作时，被测者的身高越矮，电路中的电流越小B．正常工作时，被测者的身高越高，电压表的示数越大
C．为保证电压表不超量程，滑片P与B端之间的距离最大为70cm
D．如果用量程为“0～0.6A”的电流表替代电压表，身高的测量范围会变大
17．（精选·湖北天门·中考真题）如图所示，电源电压不变。闭合开关S后，滑动变阻器的滑片自a向b移
动的过程中，下列说法正确的是（ ）
A．电压表 的示数不变
B．电压表 的示数变大
C．电压表 示数的变化量与电流表A示数的变化量之比的绝对值变小
D．电压表 示数的变化量与电流表A示数的变化量之比的绝对值不变
18．（精选·贵州贵州·中考真题）如图所示，电源电压为18V，定值电阻R =10Ω，滑动变阻器标有“50Ω
1
2A”，电流表量程为“0-3A”。在确保电路安全的情况下，下列说法正确的是（ ）
A．滑片P向右移动过程中，电流表的示数变小
B．滑动变阻器允许接入电路中的阻值范围为0~50Ω
C．若电源电压可调，电源电压可调节的最大值为25V
D．若电源电压可调，为使电流表示数达到最大，电源电压可调节的最小值为18V
