九年级物理人教版月考模拟试卷 03B 卷
（考试范围：第十七章 考试时间：90分钟 试卷满分：90分）
学校:___________姓名：___________班级：___________考号：___________
一、单选题（每题3分，共18分）。
1．关于欧姆定律 , 下列叙述中错误的是 （ ）
A．在相同电压下 , 导体的电流和电阻成反比
B．对同一个导体 , 导体中的电流和电压成正比
C．因为电阻是导体本身的性质 , 所以电流只与导体两端的电压成正比
D．导体中的电流与导体两端的电压有关 , 也与导体的电阻有关
【答案】C
【解析】：电阻是导体本身的一中性质，与电压和电流无关．在相同电压下 , 导体的电流和电阻成
反比[，对同一个导体 , 导体中的电流和电压成正比．所以C 是正确的．
2．如图所示的电路中，电源电压恒定，R为定值电阻，闭合开关S后，将滑动变阻器的滑片P从
最右端移到中间某个位置，电压表和电流表的示数分别变化了 U和 I。下列对 比值的判断正
Δ Δ
确的是（ ）
A．变大 B．不变 C．变小 D．先变大再变小
【答案】B
【解析】由电路图可知，定值电阻R与滑动变阻器串联，电压表测R两端的电压，电流表测电路中
的电流，设滑片移动前后电路中的电流分别为I、I，则
1 2
I=I−I
2 1
Δ由I= 可得，两次电压表的示数分别为
U=IR，U=IR
1 1 2 2
则电压表示数的变化量
U=U−U= IR − IR =( I− I)R= I⋅R
2 1 2 1 2 1
Δ Δ
则 =R，且R的阻值不变，所以， 不变。
故选B。
3．如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有
明显偏转．若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是（ ）
A．灯L短路 B．灯L断路
C．滑动变阻器R 断路 D．定值电阻R 断路
2 1
【答案】B
【解析】若灯被短路，则电路是R、R 串联的电路，此时，灯泡不亮，电压表有示数，测的是电源
1 2
电压，所以A是可能的；如果灯丝断路，则整个串联电路都没有电流，电压表也不会有示数，所以
B是不可能的；若R 或R 断路，则电流可以从电源正极经开关至电压表、灯泡到电源负极，这一
1 2
回路是有微弱电流的，电压表也有示数，所以这都是可能的．综上所述，B符合题意。
4．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A．电流表A 示数变大，电压表V示数变大
1
B．电流表A 示数变小，电压表V示数变小
2
C．电压表V示数与电流表A 示数比值不变
1D．电压表V示数与电流表A 示数比值不变
2
【答案】C
【解析】AB．根据电路图可知，R 和变阻器R 并联，电流表A 测量的是R 的电流，电流表A 测
1 2 1 1 2
量的是干路总电流。变阻器滑片P向右移时，R 的有效电阻变大，该支路电流变小；由于R 的电阻
2 1
不变，故R 所在支路的电流不变，即电流表A 的示数不变；电流表A 测量的是干路总电流，其数
1 1 2
值等于R、R 的电流之和，故其数值变小；电压表V测量的是电源电压，其示数保持不变。综上
1 2
所述AB不符合题意；
C．电压表V示数是电源电压，同时也是R 两端电压；电流表A 测量的是R 电流，电压表V示数
1 1 1
与电流表A 示数比值即为R 的电阻，因为R 为定值电阻，所以电压表V示数与电流表A 示数比值
1 1 1 1
不变，故C符合题意；
D．电压表V示数是电源电压，电流表A 测量的是总电流，电压表V示数与电流表A 示数比值即
2 2
为电路总电阻，滑片P右移时R 电阻增大，导致电路总电阻增大，由此可得电压表V示数与电流
2
表A 示数比值将变大，故D不符合题意。
2
故选C。

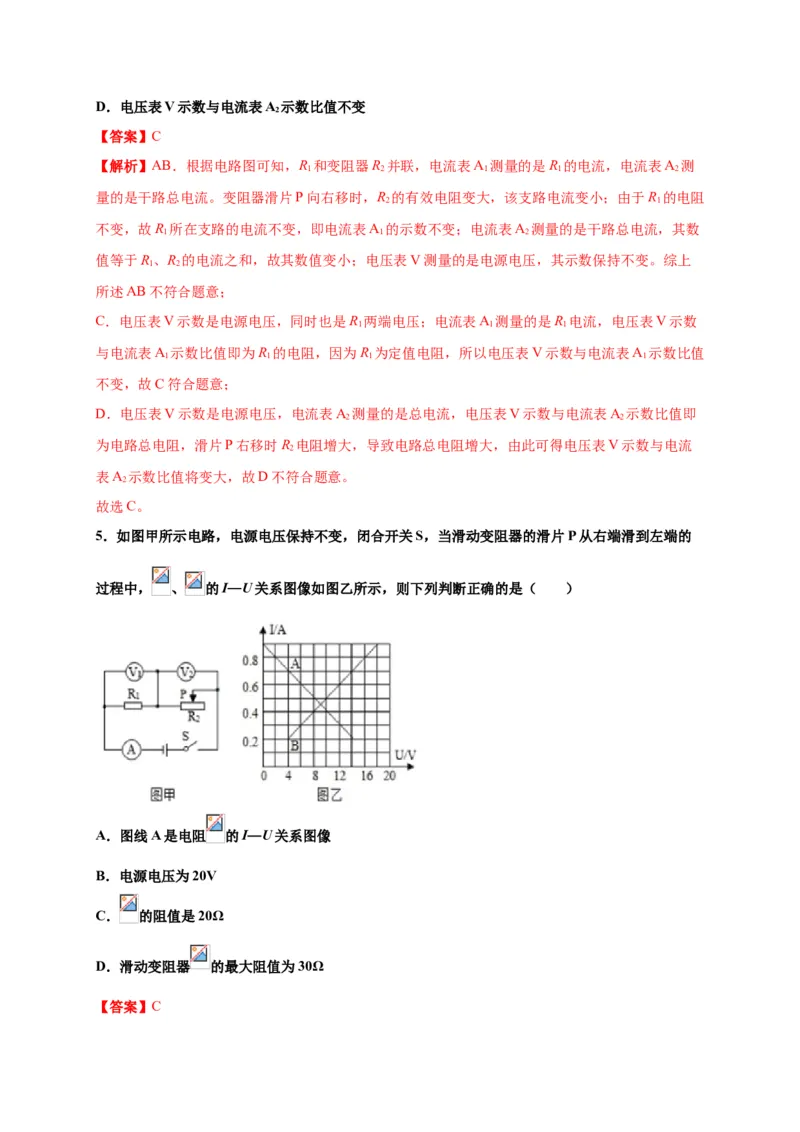

5．如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的
过程中， 、 的I—U关系图像如图乙所示，则下列判断正确的是（ ）
A．图线A是电阻 的I—U关系图像
B．电源电压为20V
C． 的阻值是20Ω
D．滑动变阻器 的最大阻值为30Ω
【答案】C【解析】由电路图可知，R与R串联，电压表V 测R两端的电压，V 测R两端的电压，电流表
1 2 1 1 2 2
测电路中的电流；根据电压变化的范围进行判断，定值电阻两端电压不会等于零；当滑动变阻器接
入电路中的电阻最大时，电路中的电流最小，电阻R的功率最小，根据图像读出电路中的最小电
1
流和两电阻两端的电压，根据串联电路的电压特点求出电源的电压，根据欧姆定律求出R的阻值
1
和滑动变阻器的最大阻值。
【详解】
由电路图可知，R与R串联，电压表V 测R两端的电压，V 测R两端的电压，电流表测电路中
1 2 1 1 2 2
的电流；
A．当滑动变阻器R接入电路中的电阻为0时，电路中的电流最大，R两端的电压最大，R两端的
2 1 2
电压为0，由图像可知，A为滑动变阻器R的I—U关系图像，B为电阻R的I—U关系图像，故A
2 1
错误；
B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由I−U图像可知，电路中的最小
电流I=0.2A，R两端的电压U=4V，R两端的电压U=14V，因串联电路中总电压等于各分电压
1 1 2 2
之和，所以电源电压：
故B错误；
C．由 可得，定值电阻R的阻值
1
故C正确；
D．由 可得，滑动变阻器的最大阻值
故D错误。
故选C。
6．如图所示的电路中，电源电压为4.5V不变，电阻R 标有“6 Ω 0.5 A”，滑动变阻器R 标有
1 2
“30Ω 1 A”，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”。为了保护各电表和元件，滑动变阻器R 允许接入电路的阻值范围是（ ）
2
A．0～12 Ω B．0～30Ω C．3～12Ω D．3～30Ω
【答案】C
【解析】由电路图得，电阻R 与滑动变阻器R 串联，电流表测电路电流，电压表测滑动变阻器R
1 2 2
的电压。电源电压为4.5V不变，电阻R 标有“6 Ω 0.5 A”，滑动变阻器R 标有“30Ω 1 A”，电
1 2
流表量程为“0～0.6 A”，电压表量程为“0～3 V”，为了保护各电表和元件，电路中的电流最大
为0.5A，滑动变阻器R 的电压最大为3V。当电路电流最大时，滑动变阻器R 接入的电阻最小为
2 2
当滑动变阻器R 的电压最大时，滑动变阻器R 接入的电阻最大，此时电阻R 的电压为
2 2 1
电路电流为
滑动变阻器R 接入的最大电阻
2
故ABD不符合题意，C符合题意。
故选C。
二、填空题（每空1分，共20分）。
7．用同种材料的导体制成长度相等但横截面积不同的圆柱体a和b，a的横截面积大于b的，a、b
的电阻分别为R 和R ，则R _______R （选填“＞”、“＝”或“＜”）；如图所示，把a和b互
a b a b
相连接，并将它们接入电路中，通过a、b的电流分别为I 和I ，a、b两端的电压分别为U 和U ，
a b a b
则I_____I ，U______U （选填“＞”、“＝”或“＜”）。
a b a b【答案】< = <
【解析】
[1]导体的材料、长度相同时，横截面越小，导体的电阻越大，所以
R<R
a b
[2]如图所示，导体a、b串联，根据串联电路导体电流规律可知，它们通过的电流相等，即
I=I
a b
[3]由公式 可知a、b两端的电压关系为
U<U
a b
8．元旦晚会要装些小灯泡来增加气氛，现有一批阻值是10 、正常发光电流为0.5A的小灯泡，
则每个小灯泡正常发光时其两端电压为_______V，应把_______个这样的灯泡_______(填“串”或
“并”)联在220V电路中使用。
【答案】5 44 串
【解析】
[1]每个小灯泡正常发光时其两端电压为
[2][3]在220V电路中，为使灯泡正常发光，串联的灯泡数量为
9．在电阻两端加15V电压时,通过它的电流为3A,如果在它两端加6V的电压,通过它的电流是
__________A．
【答案】1.2
【解析】
在电阻一定时，导体中的电流与电压成正比，即U︰U＝I︰I，I＝U，I／U＝6V×3A／15V＝
1 2 1 2 2 2 1 1
1.2A．
10．如图所示，电源电压恒为3V，已知 ， ．当开关S断开时电流表A的读数为
______A：当开关S闭合时电流表A的读数为______A．【答案】0.25 0.75
【解析】
（1）当开关S断开时；电路中只有R 连入电路，电流表测量R 的电流，由欧姆定律可求通过R 的
1 1 1
电流．
（2）当开关S闭合时，两电阻并联在电源两端，电流表干路的电流，故由欧姆定律求得R 的电流，
2
由并联电路的电流规律可求电流表A的示数．
【详解】
(1)当开关S断开时;电路中只有 连入电路,电流表测量 的电流,由欧姆定律可得,通过 的电流
(2)当开关S闭合时,两电阻并联在电源两端,电流表干路的电流, 的电流:
11．如图所示电路中，电源电压恒定， 闭合．当S闭合、甲、乙两表为电压表时，两表示数之
比 ；则两电阻的阻值之比 ______；当S断开、甲乙两表为电流表时，两表
示数之比 ______．【答案】2：5 2：7
【解析】
[1]S 、 S闭合、甲乙两表为电压表时，两电阻串联，已知U ：U =7：5，令U =7U，U =5U，
0 甲 乙 甲 乙
则
，
根据 得：
；
[2]当S断开，两电表为电流表时，两电阻并联，则：
，
所以， ，由于甲电流表测量R 的电流，乙电流表测量干路电路，则
2
， ，
所以
．
12．一电灯电阻是10Ω，正常工作电压是6V，现有一电压为9V的电源，若将该灯接在这个电源
中使用，需串联一个______Ω的电阻．【答案】5
【解析】
根据题意，电阻R和灯泡L串联；灯泡正常工作时，电路中的电流：
，
电阻R两端的电压：
，
电阻R的阻值：
．
13．小明在探究甲、乙两个电阻的电流与电压的关系时，得到了如图所示的图象．由图象可知，甲、
乙两个电阻的大小关系是R _____R （选填“大于”、“小于”或“等于”），当甲、乙两个电
甲 乙
阻并联时的总电阻是_____Ω．
【答案】＞ 5
【解析】
利用图象中的I-U图线对应的具体电流和电压值分别求出甲乙两导体的电阻值，然后进行比较．
【详解】
由I-U图线知：U =4V，I =0.2A，U =4V，I =0.6A
甲 甲 乙 乙
R = = =20Ω
甲R = = =6.67Ω
乙
R ＞R
甲 乙
电阻并联，并联后的总电阻的倒数等于各并联电阻的倒数之和．
所以 = + 代入数据解得R =5Ω
并
14．如图所示，电源电压不变，R=6Ω，R=4Ω．
1 2
(1)当开关S闭合，S、S断开时，电流表的示数为0.6A，电路总电阻是_______Ω，电源电压为
1 2 3
_____________V。
(2)当开关S、S和S都闭合时，电流表示数为l.5A，此时通过L的电流是_______A。
1 2 3
【答案】10 6 0.5
【解析】
（1）当开关S 闭合，S 、S 断开时，R 与R 组成串联电路，根据两电阻串联后的总阻值等于两电
1 2 3 1 2
阻之和即可求得总电阻，根据欧姆定律的变形公式U=IR即可求解电源电压；
（2）当开关S 、S 和S 都闭合时，R 短路，R 与L组成并联电路，电流表测干路的电流；根据欧
1 2 3 2 1
姆定律即可求得通过R 的电流，根据并联电路中电流的特点即可求得通过灯泡的电流。
1
【详解】
（1）当开关S 闭合，S 、S 断开时，R 与R 组成串联电路，则电路中的总电阻R
1 2 3 1 2 总
=R +R =6Ω+4Ω=10Ω；电源电压U=IR =0.6A×10Ω=6V；
1 2 总
（2）当开关S 、S 和S 都闭合时，R 短路，R 与L组成并联电路，电流表测干路的电流；通过
1 2 3 2 1
R 的电流 ，通过L的电流为：I =I‘-I =1.5A-1A=0.5A。
1 L 1
15．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图可知，元件甲的电
阻是_____Ω，将元件甲、乙串联后接在电压为3V的电源两端，则流过元件甲的电流是_____A，元
件乙两端的电压是_____V．【答案】5 0.2 2
【解析】
（1）由图象知，U =2V，I =0.4A，则由I= 得：
甲 甲
元件甲的电阻
（2）将元件甲、乙串联后接在电压为3V的电源两端，根据串联电路的电流特点知通过甲乙电阻的
电流相等，由图象可知此时的电流，I=0.2A，乙元件两端的电压为2V．
故答案为 5； 0.2 ； 2．
三、实验题（每空2分，共24分）。
16．东东同学学习了电学知识以后，选用三节新的干电池作为电源，并设计了如下的电学实验．
(1)探究导体中电流与导体电阻的关系．选用的定值电阻的阻止分别是5Ω、10Ω、15Ω、20Ω．
①按照甲图所示的电路图，把乙实物电路补充完整，当滑动变阻器的滑片向左滑动时，电流表示数
增大（________________）
②闭合开关后，东东发现电流表没有示数，电压表有示数，电路中出现的故障可能是_____．
③东东排除故障后，把5Ω的电阻接入电路，闭合开关，适当调节滑片的位置，电流表的示数如图
丙所示，其示数为_____A．
④断开开关S，把5Ω的电阻换成10Ω的电阻，再次闭合开关后，滑片应向______填“左”或
“右”)端移动．
⑤在此实验中，滑动变阻器接入电路的阻值范围是_____．(2)东东同学在电源电压未知，缺少电流表的情况下，设计了如图丁所示的电路图 (R 阻值已知)，来
0
测量未知电阻R 的阻值．
x
①闭合S、S，断开S，适当调节滑片的位置，电压表示数为U．
1 2 1
②闭合S、S，断开S，滑动变阻器滑片的位置保持不变，电压表示数为U．
2 1 2
③未知电阻的阻值R ＝_____(用字母表示)．
x
【答案】 电阻断路（或电流表短路） 0.4； 右 6.25Ω﹣
25Ω
【解析】
(1)①[1]滑动变阻器的滑片向左滑动时，电流表示数增大，即电阻变小，故变阻器左下接线柱连入
电路中，如下所示：
②[2]闭合开关后，东东发现电流表没有示数，电压表有示数，电路中出现的故障可能是电阻断路
（或电流表短路）；
③[3]东东排除故障后，把5Ω的电阻接入电路，闭合开关，适当调节滑片的位置，由图丙知道，电
流表选用小量程，分度值为0.02A，其示数为0.2A；
④[4]由串联分压原理知道，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，由串联电路电压的规律
知道，应增大滑动变阻器分得的电压，即应增大滑动变阻器连入电路中的电阻，所以，滑片应向右
端移动；
⑤[5]当电阻5Ω的电阻接入电路，最大电流为0.4A，由串联电阻的规律和欧姆定律知道，变阻器连
入电路的最小电阻是：；
根据串联电路的规律及分压强原理知道：
,
即
解得：R ＝25Ω；即在此实验中，滑动变阻器接入电路的阻值范围是6.25Ω﹣25Ω；
滑大
(2)[6]在步骤①中，电压表测待测电阻和定值电阻的总电压，在步骤②中，电压表定值电阻的总电
压，因此时各电阻的大小和电压不变，根据串联电路电压的规律，待测电阻的电压为U﹣U，由
1 2
分压原理知道：
，
所以，未知电阻的阻值是：
．
17．如图甲是小刚同学“探究电流与电阻关系”的实验电路图，电源电压为6V且保持不变，如图
乙是他依据测得的数据绘制的电流I随电阻R变化的图象，实验时桌上有“10Ω 1.5A”和“50Ω
1A”的滑动变阻器各1个。
(1)电路中变阻器的作用是______；(2)实验操作中R两端电压是______V。当R的电阻由15Ω更换为20Ω时，闭合开关R两端电压
______（填“变大”、“不变”或“变小”），滑动变阻器的滑片P应______（填“向a端滑动”、
“向b端滑动”或“保持不动”）；
(3)为了测出图乙中的数据，应选用______的滑动变阻器；
(4)分析图乙的图像，得出的结论是______。
【答案】改变R两端电压使之保持不变和保护电路 3 变大 向b端滑动 “50Ω 1A”
电压一定时导体中电流与导体的电阻成反比
【解析】
(1)[1]电路中变阻器的作用是改变R两端电压使之保持不变和保护电路。
(2)[2]由图乙可知，每组电流值和电阻值的乘积都为3V，所以实验操作中R两端电压是3V。
[3]当R的电阻由15Ω更换为20Ω时，闭合开关后，由欧姆定律可知，电路中的电流变小，滑动变
阻器两端的电压变小，所以R两端电压变大。
[4]要使电阻R两端电压仍为3V，则需减小电路中电路，即让滑动变阻器电阻变大，由滑动变阻器
的接法可知，滑动变阻器的滑片P应向b端滑动。
(3)[5]由图乙可知，当电阻R阻值为15Ω时，电流为0.2A，此时滑动变组器两端的电压为
由欧姆定律可知，此时滑动变阻器的电阻
所以滑动变阻器的最大阻值一定大于15Ω，所以应选用“50Ω 1A”的滑动变阻器。
(4)[6]图乙的图像为反比例函数图像，所以分析图乙的图像，得出的结论是电压一定时导体中电流
与导体的电阻成反比。
四、计算题（第18、19题9分，第20题10分，共28分）。
18．小林用一个电流表和一个阻值为10Ω的电阻R 来测某未知电阻R 的阻值，设计了如图所示的
0 x
电路。在只闭合S的情况下，电流表的示数为0.6A；再同时闭合S、S 时，电流表的示数为0.9A，
1
电源电压不变，求：(1)电源电压；
(2)电阻R 的阻值。
x
(3)电路的总电阻
【答案】(1)6V (2) (3)
【解析】
(1) 只闭合S时，电路为R的简单电路，电流表测通过R的电流，由 得，电源的电压：
0 0
U=IR=0.6A×10Ω=6V
0 0
(2) 同时闭合S、S 时，R与R并联，电流表测干路电流，因并联电路中干路电流等于各支路电流
1 0 x
之和，所以，通过R的电流：
x
0.9A-0.6A=0.3A
因并联电路中各支路两端的电压相等，所以，R 的阻值：
x
(3)根据电阻的并联，电路中的总电阻为：
答：(1) 电源电压为：6V；
(2) 电阻R 的阻值为：20 ；
x
(3) 电路的总电阻为： 。
19．如图甲是一个检测空气质量指数的电路。其中R为气敏电阻，其电阻的倒数与空气质量指数的
关系如图乙所示。已知：电源电压为6V且保持不变，定值电阻R 为2.5Ω。当闭合开关S后，电压
0
表示数为2V时，求：（1）通过R 的电流；
0
（2）电阻R的阻值；
（3）此时的空气质量指数。
【答案】（1）0.8A（2）5Ω（3）50
【解析】
【分析】
分析串并联情况，根据对应规律及欧姆定律求解即可。
【详解】
(1)由欧姆定律得通过R 的电流为：
0
(2)由串联分压得电阻R两端电压为：
由欧姆定律得电阻R的阻值为：
(3)电阻R倒数为：
由图像可知， 对应空气质量指数为50。
20．电路如图甲所示．电源电压为18V，灯泡L的额定电压为12V，通过灯泡L的电流跟其两端电
压的关系如图乙所示．求：（1）灯泡正常发光时，灯丝的电阻．
（2）移动滑动变阻器触头P到某一位置，电流表的示数为0.2A，请估算此时滑动变阻器连入电路
的阻值．
（3）滑动变阻器触头P向右移动时，电流表、电压表的示数将如何变化？
【答案】（1）40Ω（2）60Ω（3）电流表示数变小、电压表示数变大
【解析】
(1)灯泡正常发光时，由图乙可知，当 时，通过的电流 ，由 可得，灯丝
的电阻：
(2)电流表的示数为0.2A，由图象可知，灯泡的实际电压 ，因串联电路中总电压等于各分
电压之和，所以，滑动变阻器两端的电压：
因串联电路中各处的电流相等，所以，滑动变阻器接入电路中的电阻：
(3)由图可知滑动变阻器与定值电阻串联，电压表并联在滑动变阻器两端，电流表测电路中的电流，
当滑动变阻器的滑片向右移动时，滑动变阻器接入电阻变大，电路的总电阻变大；根据 可知，
电路中电流变小，即电流表示数变小；根据 可知，电阻R两端的电压变小；根据串联电路的电压特点可知：滑动变阻器两端的电压变大，即电压表示数变大；
答：(1)灯泡正常发光时，灯丝的电阻为40Ω；
(2)此时滑动变阻器连入电路的阻值为60Ω；
(3) 滑动变阻器触头P向右移动时，电流表示数变小、电压表示数变大；
