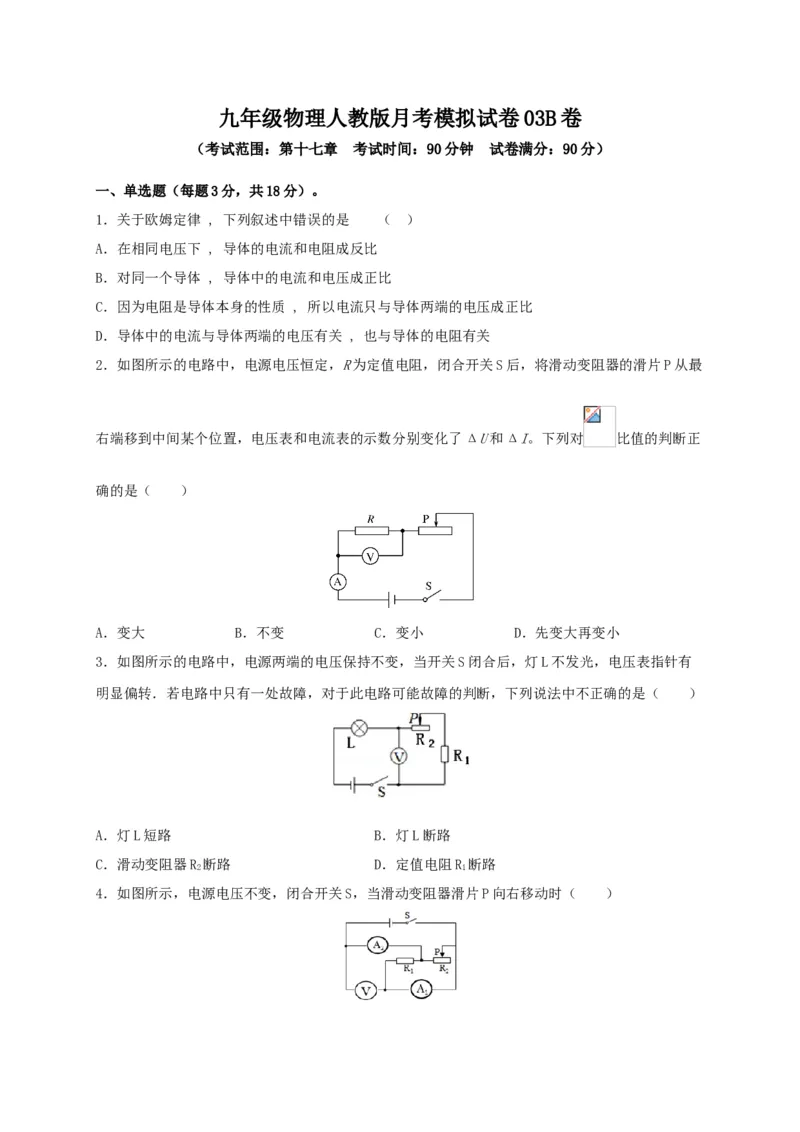

九年级物理人教版月考模拟试卷 03B 卷
（考试范围：第十七章 考试时间：90分钟 试卷满分：90分）
一、单选题（每题3分，共18分）。
1．关于欧姆定律 , 下列叙述中错误的是 （ ）
A．在相同电压下 , 导体的电流和电阻成反比
B．对同一个导体 , 导体中的电流和电压成正比
C．因为电阻是导体本身的性质 , 所以电流只与导体两端的电压成正比
D．导体中的电流与导体两端的电压有关 , 也与导体的电阻有关
2．如图所示的电路中，电源电压恒定，R为定值电阻，闭合开关S后，将滑动变阻器的滑片P从最
右端移到中间某个位置，电压表和电流表的示数分别变化了ΔU和ΔI。下列对 比值的判断正
确的是（ ）
A．变大 B．不变 C．变小 D．先变大再变小
3．如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有
明显偏转．若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是（ ）
A．灯L短路 B．灯L断路
C．滑动变阻器R 断路 D．定值电阻R 断路
2 1
4．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）A．电流表A 示数变大，电压表V示数变大
1
B．电流表A 示数变小，电压表V示数变小
2
C．电压表V示数与电流表A 示数比值不变
1
D．电压表V示数与电流表A 示数比值不变
2

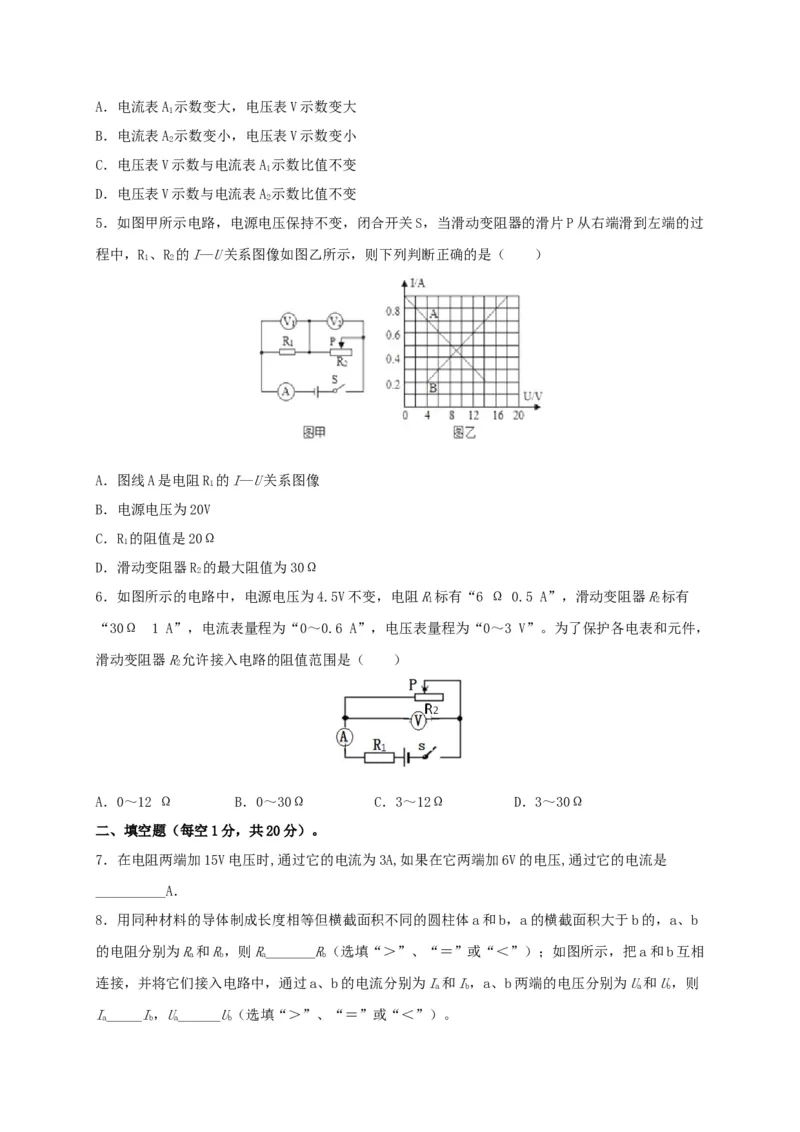

5．如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过
程中，R、R 的I—U关系图像如图乙所示，则下列判断正确的是（ ）
1 2
A．图线A是电阻R 的I—U关系图像
1
B．电源电压为20V
C．R 的阻值是20Ω
1
D．滑动变阻器R 的最大阻值为30Ω
2
6．如图所示的电路中，电源电压为4.5V不变，电阻R标有“6 Ω 0.5 A”，滑动变阻器R标有
1 2
“30Ω 1 A”，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”。为了保护各电表和元件，
滑动变阻器R允许接入电路的阻值范围是（ ）
2
A．0～12 Ω B．0～30Ω C．3～12Ω D．3～30Ω
二、填空题（每空1分，共20分）。
7．在电阻两端加15V电压时,通过它的电流为3A,如果在它两端加6V的电压,通过它的电流是
__________A．
8．用同种材料的导体制成长度相等但横截面积不同的圆柱体a和b，a的横截面积大于b的，a、b
的电阻分别为R和R，则R_______R（选填“＞”、“＝”或“＜”）；如图所示，把a和b互相
a b a b
连接，并将它们接入电路中，通过a、b的电流分别为I和I，a、b两端的电压分别为U和U，则
a b a b
I_____I，U______U（选填“＞”、“＝”或“＜”）。
a b a b9．元旦晚会要装些小灯泡来增加气氛，现有一批阻值是10 、正常发光电流为0.5A的小灯泡，
则每个小灯泡正常发光时其两端电压为_______V，应把_______个这样的灯泡_______(填“串”或
“并”)联在220V电路中使用。
10．如图所示，电源电压恒为3V，已知 ， ．当开关S断开时电流表A的读数为
______A：当开关S闭合时电流表A的读数为______A．

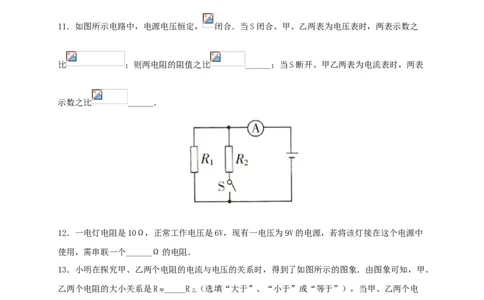

11．如图所示电路中，电源电压恒定， 闭合．当S闭合、甲、乙两表为电压表时，两表示数之
比 ；则两电阻的阻值之比 ______；当S断开、甲乙两表为电流表时，两表
示数之比 ______．
12．一电灯电阻是10Ω，正常工作电压是6V，现有一电压为9V的电源，若将该灯接在这个电源中
使用，需串联一个______Ω的电阻．
13．小明在探究甲、乙两个电阻的电流与电压的关系时，得到了如图所示的图象．由图象可知，甲、
乙两个电阻的大小关系是R _____R （选填“大于”、“小于”或“等于”），当甲、乙两个电
甲 乙

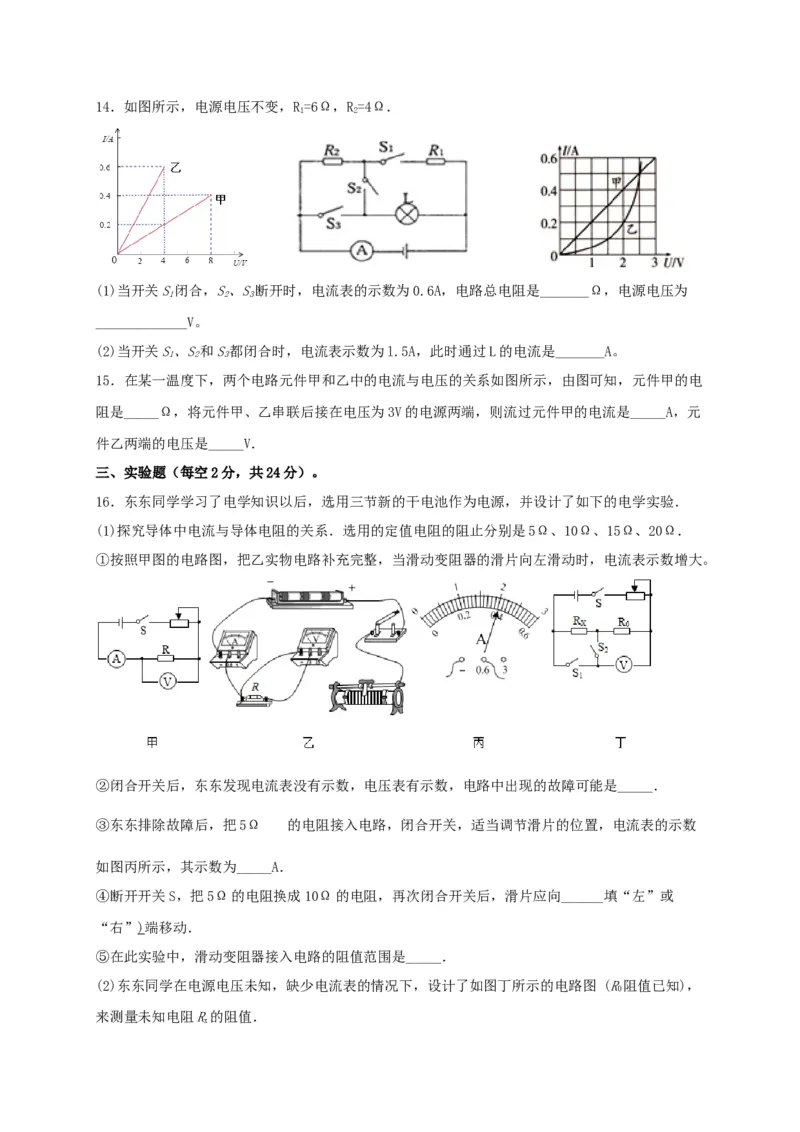

阻并联时的总电阻是_____Ω．14．如图所示，电源电压不变，R=6Ω，R=4Ω．
1 2
(1)当开关S闭合，S、S断开时，电流表的示数为0.6A，电路总电阻是_______Ω，电源电压为
1 2 3
_____________V。
(2)当开关S、S和S都闭合时，电流表示数为l.5A，此时通过L的电流是_______A。
1 2 3
15．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图可知，元件甲的电
阻是_____Ω，将元件甲、乙串联后接在电压为3V的电源两端，则流过元件甲的电流是_____A，元
件乙两端的电压是_____V．
三、实验题（每空2分，共24分）。

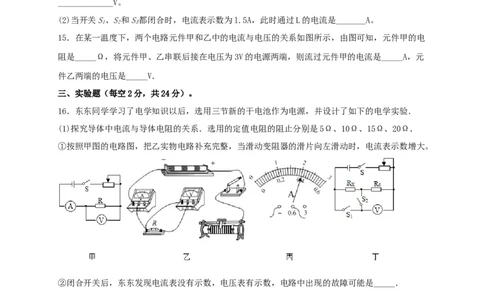

16．东东同学学习了电学知识以后，选用三节新的干电池作为电源，并设计了如下的电学实验．
(1)探究导体中电流与导体电阻的关系．选用的定值电阻的阻止分别是5Ω、10Ω、15Ω、20Ω．
①按照甲图的电路图，把乙实物电路补充完整，当滑动变阻器的滑片向左滑动时，电流表示数增大。
②闭合开关后，东东发现电流表没有示数，电压表有示数，电路中出现的故障可能是_____．
③东东排除故障后，把5Ω 的电阻接入电路，闭合开关，适当调节滑片的位置，电流表的示数
如图丙所示，其示数为_____A．
④断开开关S，把5Ω的电阻换成10Ω的电阻，再次闭合开关后，滑片应向______填“左”或
“右”)端移动．
⑤在此实验中，滑动变阻器接入电路的阻值范围是_____．
(2)东东同学在电源电压未知，缺少电流表的情况下，设计了如图丁所示的电路图 (R阻值已知)，
0
来测量未知电阻R的阻值．
x①闭合S、S，断开S，适当调节滑片的位置，电压表示数为U．
1 2 1
②闭合S、S，断开S，滑动变阻器滑片的位置保持不变，电压表示数为U．
2 1 2
③未知电阻的阻值R＝_____(用字母表示)．
x

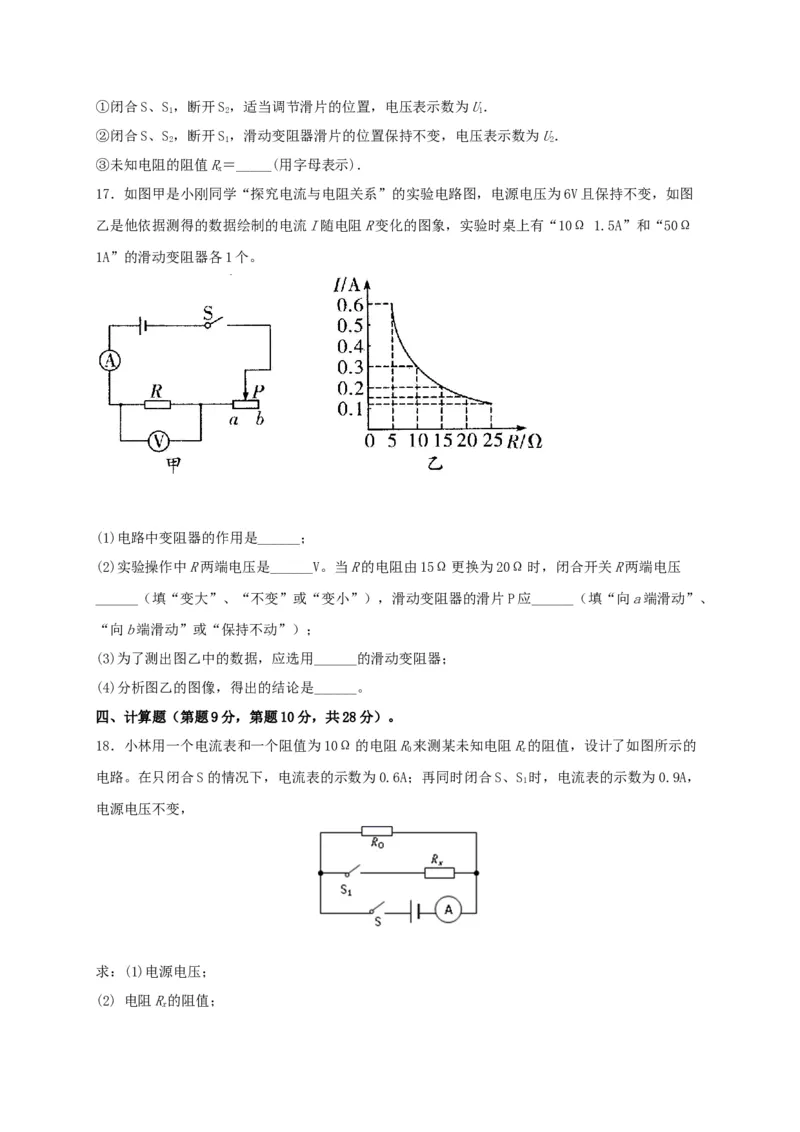

17．如图甲是小刚同学“探究电流与电阻关系”的实验电路图，电源电压为6V且保持不变，如图
乙是他依据测得的数据绘制的电流I随电阻R变化的图象，实验时桌上有“10Ω 1.5A”和“50Ω
1A”的滑动变阻器各1个。
(1)电路中变阻器的作用是______；
(2)实验操作中R两端电压是______V。当R的电阻由15Ω更换为20Ω时，闭合开关R两端电压
______（填“变大”、“不变”或“变小”），滑动变阻器的滑片P应______（填“向a端滑动”、
“向b端滑动”或“保持不动”）；
(3)为了测出图乙中的数据，应选用______的滑动变阻器；
(4)分析图乙的图像，得出的结论是______。
四、计算题（第题9分，第题10分，共28分）。
18．小林用一个电流表和一个阻值为10Ω的电阻R来测某未知电阻R的阻值，设计了如图所示的
0 x
电路。在只闭合S的情况下，电流表的示数为0.6A；再同时闭合S、S 时，电流表的示数为0.9A，
1
电源电压不变，
求：(1)电源电压；
(2) 电阻R的阻值；
x(3)电路的总电阻（保留两位小数）。

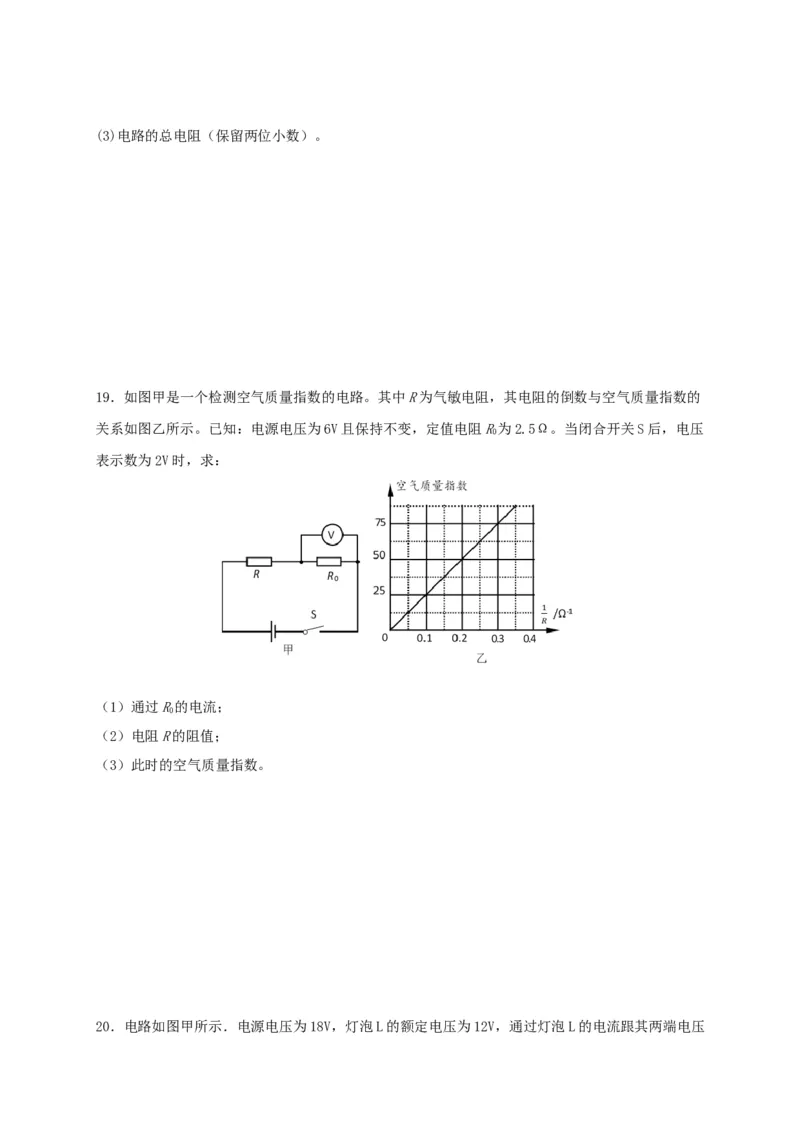

19．如图甲是一个检测空气质量指数的电路。其中R为气敏电阻，其电阻的倒数与空气质量指数的
关系如图乙所示。已知：电源电压为6V且保持不变，定值电阻R为2.5Ω。当闭合开关S后，电压
0
表示数为2V时，求：
（1）通过R的电流；
0
（2）电阻R的阻值；
（3）此时的空气质量指数。

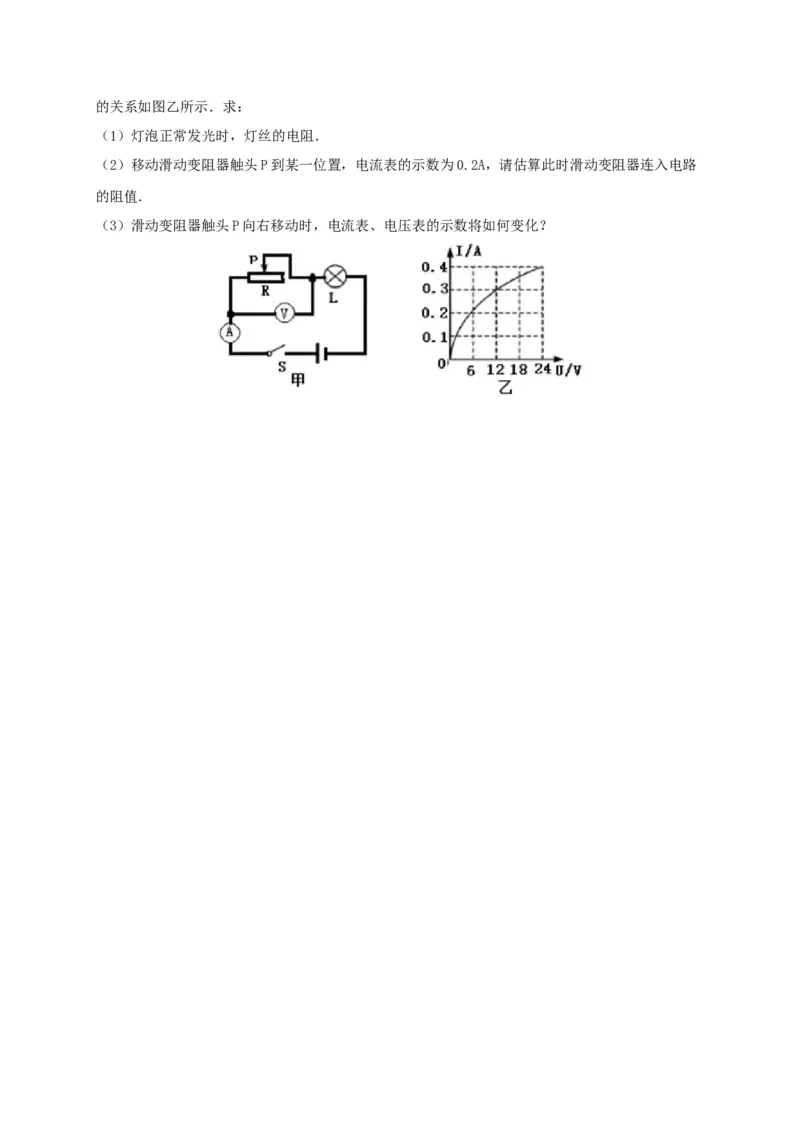

20．电路如图甲所示．电源电压为18V，灯泡L的额定电压为12V，通过灯泡L的电流跟其两端电压的关系如图乙所示．求：
（1）灯泡正常发光时，灯丝的电阻．
（2）移动滑动变阻器触头P到某一位置，电流表的示数为0.2A，请估算此时滑动变阻器连入电路
的阻值．
（3）滑动变阻器触头P向右移动时，电流表、电压表的示数将如何变化？
