九年级物理人教版月考模拟试卷 A 卷
（考试范围：第十八章 考试时间：90分钟 试卷满分：90分）
一、单选题（每题3分，共30分）。
1．将一盏220V、60W的白炽灯，一台220V、60W的电风扇，一只220V、60W的小
电暖手炉，同时接在220V的电压下，则相同时间内消耗的电能（ ）
A．电风扇最多 B．白炽灯最多 C．暖手炉最多 D．一样多
2．额定电压相间的电热水壶甲、乙。额定功率分别为1600W、1000W，它们都正常工
作时，下列说法中正确的是（ ）
A．甲电热水壶两端的电压较高
B．电流通过甲电热水壶做功较快
C．通过两个电热水壶的电流相等
D．相同时间内两个电热水壶消耗的电能一样多
3．甲、乙两个用电器的电压之比为2∶1，电流之比为1∶2，通电时间之比为5∶4，
则两个用电器消耗的电能之比为（ ）
A．4∶5 B．5∶1 C．5∶4 D．5∶8
4．如图所示，关于这个电能表，下列叙述正确的是（ ）
A．电能表是测量电功率的仪表
B．220V表示电能表应该接在220V的电路中使用
C．电能表的示数是9716kW•h
D．2500r/kW•h表示电能表的转盘每转1转，消耗的电能是2500kW•h
5．灯泡A铭牌上标有“3V 0.2A”，灯泡B铭牌上标有“220V 40W”，将这两个灯泡
串联后接到220伏的电源上（ ）
A．两个灯泡都发光 B．两个灯泡都被烧坏
C．灯泡A短路，灯泡B正常发光 D．灯泡A被烧坏，灯泡B完好但不发
光
6．标有“12 V 6 W”与“12 V 3 W”的灯泡以串联方式接入电路中，若只让其中
一盏灯正常工作，则电源电压为更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
A．24 V B．18 V C．16 V D．12 V
7．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。把
它们串联在电路中，如图（乙）所示。闭合开关S，这时电流表的示数为0.2A，则电
源电压和元件B的电功率分别是（ ）
A．2.0V 0.8W B．4.5V 0.5W
C．2.5V 1.0W D．4.5V 1.0W

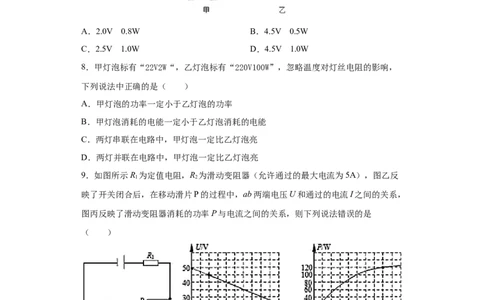

8．甲灯泡标有“22V2W“，乙灯泡标有“220V100W”，忽略温度对灯丝电阻的影响，
下列说法中正确的是（ ）
A．甲灯泡的功率一定小于乙灯泡的功率
B．甲灯泡消耗的电能一定小于乙灯泡消耗的电能
C．两灯串联在电路中，甲灯泡一定比乙灯泡亮
D．两灯并联在电路中，甲灯泡一定比乙灯泡亮
9．如图所示R 为定值电阻，R 为滑动变阻器（允许通过的最大电流为5A），图乙反
1 2
映了开关闭合后，在移动滑片P的过程中，ab两端电压U和通过的电流I之间的关系，
图丙反映了滑动变阻器消耗的功率P与电流之间的关系，则下列说法错误的是
（ ）
A．电源电压为50V
B．滑动变阻器连入阻值的范围为
C．当R 的功率为120W时，电路消耗的总功率为200W
2
D．R 连入电路的电阻为8Ω时，R 和R 消耗的电功率之比为8∶5
2 1 2
10．实验室有两盏分别标有“12V 12W”、“12V 6W”的灯L 和L，忽略灯丝电阻变
1 2
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com化，下列说法正确的是( )
A．灯L 比灯L 电阻小，同材料同长度灯L 比灯L 的灯丝细
1 2 1 2
B．若两灯串联在12V电路中，两灯泡均不会正常发光，灯L 比灯L 亮
2 1
C．若两灯串联在24V电路中，两灯泡都会正常发光，灯L 与灯L 实际功率之比为
1 2
1:2
D．若两灯并联在12V电路中，两灯泡都会正常发光，灯L 与灯L 电流之比为1:2
1 2
二、填空题（每空2分，共36分）。

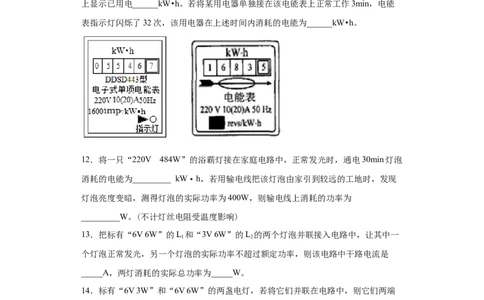

11．如图所示是某家用电子式电能表的表盘，该电能表的标定电流是______A，表盘
上显示已用电______kW•h。若将某用电器单独接在该电能表上正常工作3min，电能
表指示灯闪烁了32次，该用电器在上述时间内消耗的电能为______kW•h。
12．将一只“220V 484W”的浴霸灯接在家庭电路中，正常发光时，通电30min灯泡
消耗的电能为_________ kW·h，若用输电线把该灯泡由家引到较远的工地时，发现
灯泡亮度变暗，测得灯泡的实际功率为400W，则输电线上消耗的功率为
_________W。(不计灯丝电阻受温度影响)
13．把标有“6V 6W”的L 和“3V 6W”的L 的两个灯泡并联接入电路中，让其中一
1 2
个灯泡正常发光，另一个灯泡的实际功率不超过额定功率，则该电路中干路电流是
_____A，两灯消耗的实际总功率为_____W。
14．标有“6V 3W”和“6V 6W”的两盏电灯，若将它们并联在电路中，则它们两端
的电压之比为______，相同时间内电流做功之比为______；若将它们串联在电路中，
则通过它们的电流之比为______，相同时间内电流做功之比为______。
15．现有两个灯泡L、L，分别标有“10V 10W” 和“9V 5．4W”的字样．当将它们串联
1 2
使用时，电路两端允许加的最大电压是_____V；当将他们并联使用时，干路允许通过
的最大电流是_____A．
16．现有甲“6V 3W”和乙“6V 6W”的两只灯泡，串联在电路中，若其中一只灯泡
正在正常发光，另一只灯泡没被烧坏，此时电路中工作电流是_____A，___灯更亮一
些。更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com
17．如图是小北家的电能表，电能表应接在空气开关之______（选填“前”或
“后”）。他家同时使用的用电器的总功率不能超过______W。小北将
“220V1000W”的电磁炉单独接入电路，正常工作30min，电能表的转盘转过300转。
由此可知电能表上标定每千瓦时的转数为______revs。
三、计算题（每题6分，共24分）。
18．如图所示电路，电源电压12V保持不变，R 的阻值10Ω。只闭合开关S，电流表
1 1
示数为0.4A。
求：(1)电阻R 的阻值；
2
(2)只闭合开关S 时，10s电流经过电阻R 做的功；
1 1
(3)开关S、S 都闭合时，电路的总功率。
1 2
19．如图所示电路，电源电压恒为8V，小灯泡标有“6V 3W”字样．若不考虑温度对
灯泡电阻的影响，闭合开关S，求：
（1）小灯泡的额定电流；
（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值．
（3）移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率．
20．如图甲所示，R 为定值电阻，R 为滑动变阻器，电源两端电压不变；图乙是滑动
1 2
变阻器的功率P和电流I的关系图，根据图象信息。求：
更多资料添加微信号：DEM2008 淘宝搜索店铺：优尖升教育 网址：shop492842749.taobao.com(1)滑动变阻器的最大阻值；
(2)电源电压；
(3)求此电路的最大电功率。
21．如图甲为超声波加湿器，图乙为其内部湿度监测装置的简化电路图。已知电源电
压为12 V，定值电阻R 的阻值为30 Ω。湿敏电阻R的阻值随湿度变化的关系如图丙所
0
示。求：
(1)电流表的示数为0.1 A时，电压表的示数；
(2)当空气中的湿度为20%时，定值电阻R 消耗的电功率。
0
