动态电路分析
方法点拨
动态电路分析的一般步骤：电路尽管千变万化，但有规律可循，可总结为“一个不变，两个关键，一
个整体”.
（1）一个不变:电路中总电压不变.
（2）两个关键:一是越串联,总电阻越大,越并联,总电阻越小;二是对于由两部分电阻串联或并联而成的电路,
若其中一部分是定值电阻,而另一部分为可变电阻,则总电阻大小的变化情况与可变电阻大小变化情况一致.
（3）一个整体:分析电路时必须考虑整个电路中各物理量的变化情况,然后由整体到部分,由定值到变值.
注：动态热点题型有2：类型1 滑片移动引起的动态电路分析；
类型2 敏感电阻阻值变化引起的动态电路分析
题型训练
类型1 滑片移动引起的动态电路分析

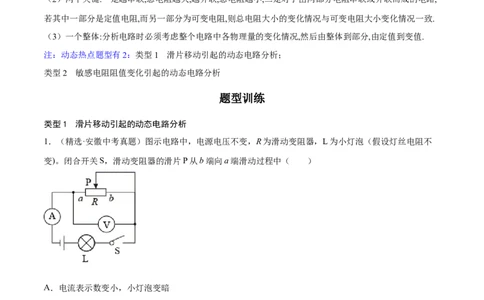

1．（精选·安徽中考真题）图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假设灯丝电阻不
变)。闭合开关S，滑动变阻器的滑片P从b端向a端滑动过程中（ ）
A．电流表示数变小，小灯泡变暗
B．电压表示数变大，小灯泡变亮
C．电压表示数与电流表示数的比值变小，小灯泡变亮
D．电压表示数与电流表示数的比值不变，小灯泡变亮
2．（精选·内蒙古通辽市·中考真题）如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过
程中，下列说法中正确的是A．灯泡L变亮，电流表A 示数变大
1
B．电压表示数不变，电流表A 示数变大
2
C．电流表A 与A 的示数之差变大
1 2
D．电压表与电流表A 的示数之比变大
2

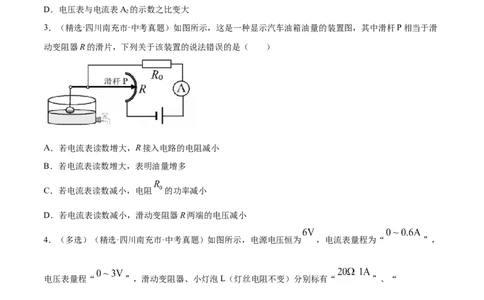

3．（精选·四川南充市·中考真题）如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑
动变阻器R的滑片，下列关于该装置的说法错误的是（ ）
A．若电流表读数增大，R接入电路的电阻减小
B．若电流表读数增大，表明油量增多
C．若电流表读数减小，电阻 的功率减小
D．若电流表读数减小，滑动变阻器R两端的电压减小
4．（多选）（精选·四川南充市·中考真题）如图所示，电源电压恒为 ，电流表量程为“ ”，
电压表量程“ ”，滑动变阻器、小灯泡L（灯丝电阻不变）分别标有“ ”、“
”字样。在保证电路安全的情况下，移动滑动变阻器的滑片，下列选项中正确的是（ ）A．电流表的示数变化范围是
B．电压表的示数变化范围是
C．滑动变阻器连入电路的阻值变化范围是
D．滑动变阻器的最大电功率

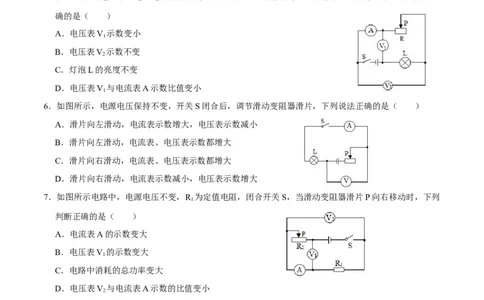

5．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列判断正
确的是（ ）
A．电压表V 示数变小
1
B．电压表V 示数不变
2
C．灯泡L的亮度不变
D．电压表V 与电流表A示数比值变小
1
6．如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（ ）
A．滑片向左滑动，电流表示数增大，电压表示数减小
B．滑片向左滑动，电流表、电压表示数都增大
C．滑片向右滑动，电流表、电压表示数都增大
D．滑片向右滑动，电流表示数减小，电压表示数增大
7．如图所示电路中，电源电压不变，R 为定值电阻，闭合开关S，当滑动变阻器滑片P向右移动时，下列
1
判断正确的是（ ）
A．电流表A的示数变大
B．电压表V 的示数变大
1
C．电路中消耗的总功率变大
D．电压表V 与电流表A示数的比值变小
2
8．如图所示的电路中，电源两端电压保持不变，当开关 S闭合时，灯L正常发光。如果将滑动变阻器的
滑片P向右滑动，则下列说法中正确的是（ ）
A．电流表的示数变大，灯L变亮
B．电流表的示数变大，灯L变暗
C．电流表的示数变小，灯L变亮
D．电流表的示数变小，灯L变暗
9．如图所示的电路中，电源电压和灯泡电阻都不变，闭合开关S滑动变阻器的滑片P由滑动变阻器左端向右滑动到其中点的过程中，下列判断正确的是（ ）
A．电流表示数变小，电压表示数不变，灯泡亮度不变
B．电流表示数变大，电压表示数不变，灯泡亮度不变
C．电流表示数变大，电压表示数变小，灯泡亮度变暗
D．电压表与电流表示数的比值变大

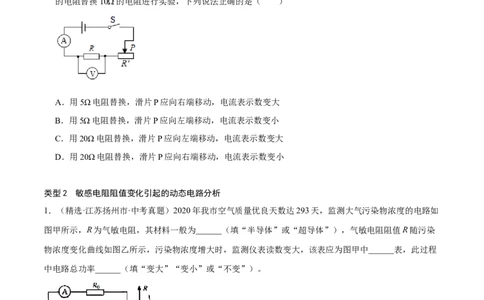

10．如图在探究“电流与电阻关系”时，电源电压恒为 3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电
阻，当将10Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为 2V，再分别用5Ω、20Ω
的电阻替换10Ω的电阻进行实验，下列说法正确的是（ ）
A．用5Ω电阻替换，滑片P应向右端移动，电流表示数变大
B．用5Ω电阻替换，滑片P应向左端移动，电流表示数变小
C．用20Ω电阻替换，滑片P应向左端移动，电流表示数变大
D．用20Ω电阻替换，滑片P应向右端移动，电流表示数变小
类型2 敏感电阻阻值变化引起的动态电路分析
1．（精选·江苏扬州市·中考真题）2020年我市空气质量优良天数达293天，监测大气污染物浓度的电路如
图甲所示，R为气敏电阻，其材料一般为______（填“半导体”或“超导体”），气敏电阻阻值R随污染
物浓度变化曲线如图乙所示，污染物浓度增大时，监测仪表读数变大，该表应为图甲中______表，此过程
中电路总功率______（填“变大”“变小”或“不变”）。
2．（精选深圳模拟）空气污染指数（API﹣﹣AirPollutionIndex的英文缩写）越高，空气污染越严重。如
图甲是一个空气污染指数检测仪的原理图。R为气敏电阻，其电阻的倒数与API的关系如图乙所示，已知
电源电压12V保持不变，R ＝5Ω，下列说法不正确的是（ ）
0A．当空气污染加重时，气敏电阻R的阻值将减小
B．当电压表的示数为4V时，气敏电阻R的阻值为10Ω
C．当电压表的示数为4V时，2min内R 产生的热量是576J
0
D．当电路中电流是1.2A时，空气污染指数是50
2．如图所示是某电子秤内部简化电路。R 是定值电阻，R 是压敏电阻，阻值随压力增大而减小，电源电
0 x
压保持不变。闭合开关，当R 上压力增大时，随之减小的是（ ）
x
A．通过R 的电流 B．通过 R 的电流
x 0
C．R 两端的电压 D．R 两端的电压
x 0
3. 如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R 是定值电阻，R为感光电阻，光照越强，
0
阻值越小。烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。当烟雾浓度增大时，下列判断正确的
是（ ）
A. 电流表的示数变大 B. 电压表的示数变小
C. 电压表与电流表的示数之比不变 D. 电压表与电流表的示数之比变大
4. 图甲为天然气泄漏检测电路原理图。电源电压恒定，R 为定值电阻，气敏传感器两端电压U 随天然气
0 Q浓度C变化的关系如图乙。则下列描述R 的功率P､电路的总功率P随天然气浓度C变化的关系图线中，
0 0
可能正确的是（ ）
A. B. C. D.
