人教版2022-2023学年九年级上学期
期中物理试题预测卷（C）
（本套试卷分 A、B、C 三套试题，包含内能、内能的利用、电
流与电路、电压与电阻、电路故障和动态电路分析知识点，题
型完全符合天津期中考试，难度依次提升）
一、单选题(每题3分，共30分)

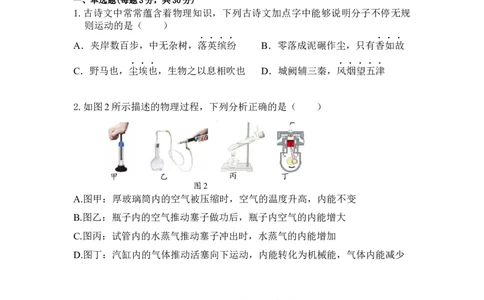

1.古诗文中常常蕴含着物理知识，下列古诗文加点字中能够说明分子不停无规
则运动的是（ ）
A．夹岸数百步，中无杂树，落英缤纷 B．零落成泥碾作尘，只有香如故
C．野马也，尘埃也，生物之以息相吹也 D．城阙辅三秦，风烟望五津
2.如图2所示描述的物理过程，下列分析正确的是（ ）
甲 乙 丙 丁
图2
A.图甲：厚玻璃筒内的空气被压缩时，空气的温度升高，内能不变
B.图乙：瓶子内的空气推动塞子做功后，瓶子内空气的内能增大
C.图丙：试管内的水蒸气推动塞子冲出时，水蒸气的内能增加
D.图丁：汽缸内的气体推动活塞向下运动，内能转化为机械能，气体内能减少
3.如图所示装置甲、乙和丙完全相同，燃料质量均为 10g，烧杯内液体初温和
质量都相等，燃料完全燃烧完后，液体均未沸腾，液体的末温分别为 t 、t
甲 乙
和t ，且t ＞t ＞t ，则下列说法正确的是（ ）
丙 甲 乙 丙
A．燃料b放出热量最多 B．液体2吸收的热量最少
C．燃料a的热值比燃料b的大 D．液体1的比热容比液体2的大4.有两个相同的验电器A和B，A带负电，B不带电，当用金属棒连接A和B
的金属球时，A的金属箔张角变小，B的金属箔明显张开，如图15-2-1所示. 则
下列说法正确的是（ ）
A. 金属棒一定带正电
B. 金属棒中瞬间电流从验电器B流到验电器A
C. 金属棒中瞬间电流从验电器A流到验电器B
D. 金属箔张开是因为金属箔带了异种电荷相互排斥

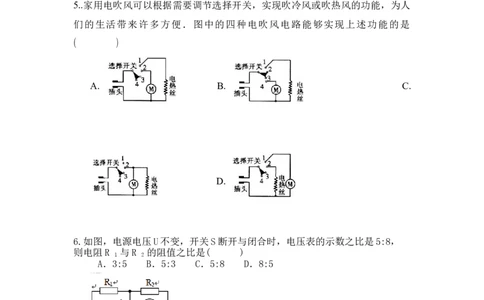

5..家用电吹风可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人
们的生活带来许多方便．图中的四种电吹风电路能够实现上述功能的是
( )
A. B. C.
D.
6.如图，电源电压U不变，开关S断开与闭合时，电压表的示数之比是5:8，
则电阻R 与R 的阻值之比是( )
1 2
A．3:5 B．5:3 C．5:8 D．8:5
7.如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，
转动旋钮可调节灯泡亮度。下列分析正确的是( )
A. 若只将a、c接入电路，转动旋钮灯泡亮度改变
B. 若只将b、c接入电路，转动旋钮灯泡亮度不变
C. 电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
D. 电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡
亮度8如图所示，R 为定值电阻，R 为滑动变阻器， 、 为实验室用电压表(接线
0 1
柱上标有“－”、“3”、“15”)，闭合开关后，调节滑片P，使两电压表指针所
指位置相同．下列说法中正确的是( )
A．电压表 与 示数之比为1∶5 B．通过两电阻电流之比4∶1
C．R 与R 两端电压之比为1∶5 D．R 与R 的阻值之比为1∶4
0 1 0 1

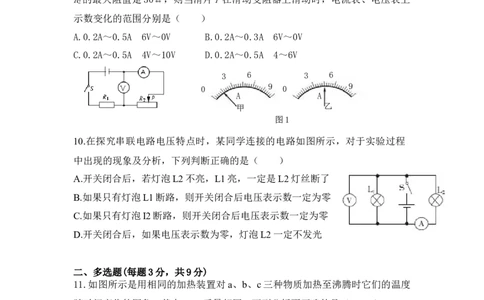

9.如图所示电路中，电源电压为10V，且保持不变，电阻R=20Ω， 滑动变阻器
1
R的最大阻值是30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表上
2
示数变化的范围分别是（ ）
A.0.2A～0.5A 6V～0V B.0.2A～0.3A 6V～0V
C.0.2A～0.5A 4V～10V D.0.2A～0.5A 4～6V
3 6 3 6
0 9 0 9
A A
甲 乙
图1
10.在探究串联电路电压特点时，某同学连接的电路如图所示，对于实验过程
中出现的现象及分析，下列判断正确的是（ ）
A.开关闭合后，若灯泡L2不亮，L1亮，一定是L2灯丝断了
B.如果只有灯泡L1断路，则开关闭合后电压表示数一定为零
C.如果只有灯泡I2断路，则开关闭合后电压表示数一定为零
D.开关闭合后，如果电压表示数为零，灯泡L2一定不发光
二、多选题(每题3分，共9分)
11.如图所示是用相同的加热装置对a、b、c三种物质加热至沸腾时它们的温度
随时间变化的图象，其中a、c质量相同。下列分析不正确的是（ ）
A.a的比热容小于c的比热容
B.温度从T 升高到T ，a物质吸收的热量比b多
1 2
C.t ~t 时间内，物质。的温度不变，内能不变
1 2
D.如果a、b是同种物质，b的质量大于a的质量
12．如图所示，电源电压保持不变，关于电路的工作
情况，下列说法中不正确的是( )A．同时闭合两个开关，通过两只灯泡的电流一定相同
B．若电压表和电流表的位置对调，闭合S 、S 后，则两表都被烧坏
1 2
C．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大
D．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏

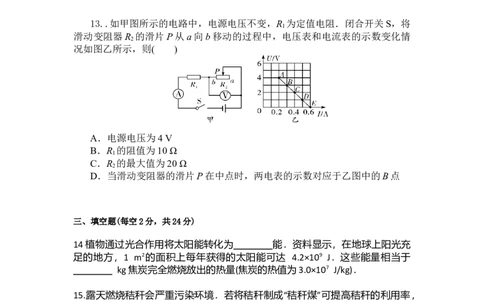

13..如甲图所示的电路中，电源电压不变，R 为定值电阻．闭合开关S，将
1
滑动变阻器R 的滑片P从a向b移动的过程中，电压表和电流表的示数变化情
2
况如图乙所示，则( )
A．电源电压为4 V
B．R 的阻值为10 Ω
1
C．R 的最大值为20 Ω
2
D．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的B点
三、填空题(每空2分，共24分)
14植物通过光合作用将太阳能转化为________能．资料显示，在地球上阳光充
足的地方，1 m2的面积上每年获得的太阳能可达 4.2×109 J．这些能量相当于
________ kg焦炭完全燃烧放出的热量(焦炭的热值为3.0×107 J/kg)．
15.露天燃烧秸秆会严重污染环境．若将秸秆制成“秸秆煤”可提高秸秆的利用率，
秸秆煤的热值为2.1×107 J/kg，完全燃烧10 kg的秸秆煤可放出___ __J的热量；
在一个标准大气压下，若这些热量的30%被250 kg、20 ℃的水吸收，则水温能
升高到_____℃.[水的比热容c＝4.2×103 J/(kg·℃)]
16.如图所示的电路，开关闭合时电流表(乙)测量的是通过______ 的电流(选填
“L ”、“L ”或“L 和L ”).L 和L 两只灯泡是______ 关系(选填“串联”或
1 2 1 2 1 2
“并联”),若电流表突然甲示数突然减小，电流表乙无示数，则故障是______ 。17.如图，电源电压恒定，R ＝30 Ω，R ＝60 Ω，当开关S 闭合，S 、S 都断开
1 2 3 1 2
时，电流表的示数为0.1 A，则电源电压是________V；当开关S 断开，S 、S
3 1 2
都闭合时，电流表的示数是________A.
18如图所示，当滑片P向右滑动时，电流表的示数将__________，R 连入电路
2
的电阻__________，电压表的示数__________。（选填：“增大”、“减小”
或“不变”）
四、计算题（每题6分，共12分）
19如图所示是某村抽水抗旱的示意图，水泵的流量为180 m3/h(每小时流出管口
的水的体积)，抽水高度 H 为 12 m。(ρ ＝0.8×103 kg/m3，q ＝4.0×107
柴油 柴油
J/kg，g取10 N/kg)
(1)该机械装置所做有用功的功率为多少？
(2)带动水泵的动力装置为柴油机，每小时燃烧的柴油为 1.25 L。则整个机械装
置的效率为多少？20.右图所示，R =10Ω，将滑动变阻器R 的滑片置于右端，这时电压表、电流
1 2
表的示数分别为10V、0.2A。
求：⑴、电阻R 两端的电压；
1
⑵、当移动滑动变阻器的滑片后电流表的示数如右下图所示，求这时滑动
变阻器接入电路的电阻。
五、实验题（共25分）
21.（8 分）小柯同学自己设计了一个实验来探究煤
油和菜籽油的热值大小关系，他实验时组装了如
图所示的两套规格完全相同的装置，并每隔1分钟记录了杯中水的温度（见
表）。
加热的时间/ 0 1 2 3 4 5 6
min
甲杯水温/℃ 25 27 29 32 34 36 38
乙杯水温/℃ 25 26 27 28 29 30 31
（1）在安装、调整甲图中实验器材时，合理的顺序是先调整固定 的位
置，再调整固定 的位置（选填图中的”A“或”B“）。
（2）为保证实验便捷、可靠，实验时应控制两套装置中一些相同的量，主
要有：加热时间、水的 和 。
（3）通过表中记录的数据，你认为煤油和菜籽油两种燃料中，热值较大的
是 。
（4）该同学实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量，
并记录了数据、利用公式Q ＝cm（t﹣t ）计算出水吸收的热量，同组的小
吸 0
红同学他认为通过这些数据不能准确地计算出煤油和菜籽油的热值，他的理
由是 。
（5）已知酒精的热值为 3.0×107J/kg，完全燃烧 20g 酒精放出的热量是
J。22.（9分）图甲是研究导电液体的电阻与横截面积关系的实验装置，有机玻璃
容器（该容器是绝缘体）内壁的两端安装了铜片 M、N，容器内注入了适量的
导电液体，电源电压保持12V不变；
（1）请将图甲中电流表（量程0.6A）连入电路，闭合开关前，滑片P应置于
滑动变阻器的 ______ （填“最左端”“最右端”或“正中间”）；
（2）测出导电液体的横截面积 S，闭合开关，调节滑动变阻器，记录电表示
数，算出电阻R，断开开关，继续向容器注入导电液体，改变导电液体的横截
面积，重复上述实验，得到如表中的数据，图乙是某次电表的示数，则导电液
体的电阻为 ______ Ω；
（3）分析表中数据可知，导电液体的横截面积越大，电阻越 ______ ；若导电
液体的横截面积变为前一次的2倍，则其电阻大小变为前一次的 ______ ；
（4）李明改用一段可拉伸的乳胶管（是绝缘体），将乳胶管灌满导电液体，两
端用金属塞堵住管口，若均匀拉伸乳胶管，使其横截面积变为原来的一半，此
时导电液体的电阻 ______ （填“等于”或“不等于”）原来的2倍，这是由于李明实验时没有控制导电液体的 ______ 不变．
23.（8分）、小明用如图甲所示电路探究电流与电阻的关系，电源电压3V，
电阻R有4个阻值（5Ω、10Ω、15Ω、25Ω），滑动变阻器R 规格为“10Ω
p
2A”。
(1)此实验中，滑动变阻器的作用是： ；
；
(2)想要找到电流和电阻的关系，前提是要 ，在物理实验方法中，
属于什么方法 。
(3)实验未开始前，电流表指针如丙图所示，是因为： ；实
验开始后，电流表指针如丙图所示，是因为： ；
(4)开关闭合前，应将滑动变阻器滑片P移到最______（选填“左”或“右”）
端；闭合开关后，小明发现电流表、电压表示数均为0，他将一根导线的一端
接电源正极，另一端依次试触a、b、c、d各接线柱，当接触到d时，电压表开
始有示数且为3V，电流表示数仍为0，经进一步检查，电流表及各接线处均完
好，则电路中所有可确定的故障是______。
(5)排除故障并将问题元件进行同规格更换，此时R的阻值为5Ω。闭合开关，调
节滑片P，使电压表示数到达某一数值，此时电流表示数如图乙所示，该示数
为______A．接着将R阻值换成10Ω，向______（选填“左”或“右”）端移动滑动变阻器滑片，以保持电压表的示数不变。
实验序号 R/Ω I/A
① 5 ______
② 10 0.20
③ 15 0.13
(6)将R阻值换成15Ω重复上述操作，三组数据如表所示，由此可得：电压一定
时，电流与电阻成______。为提高结论的可靠性，换用阻值为25Ω的电阻继续
上述实验，是否可行？______（选填“可行”或“不可行”），原因是
。
