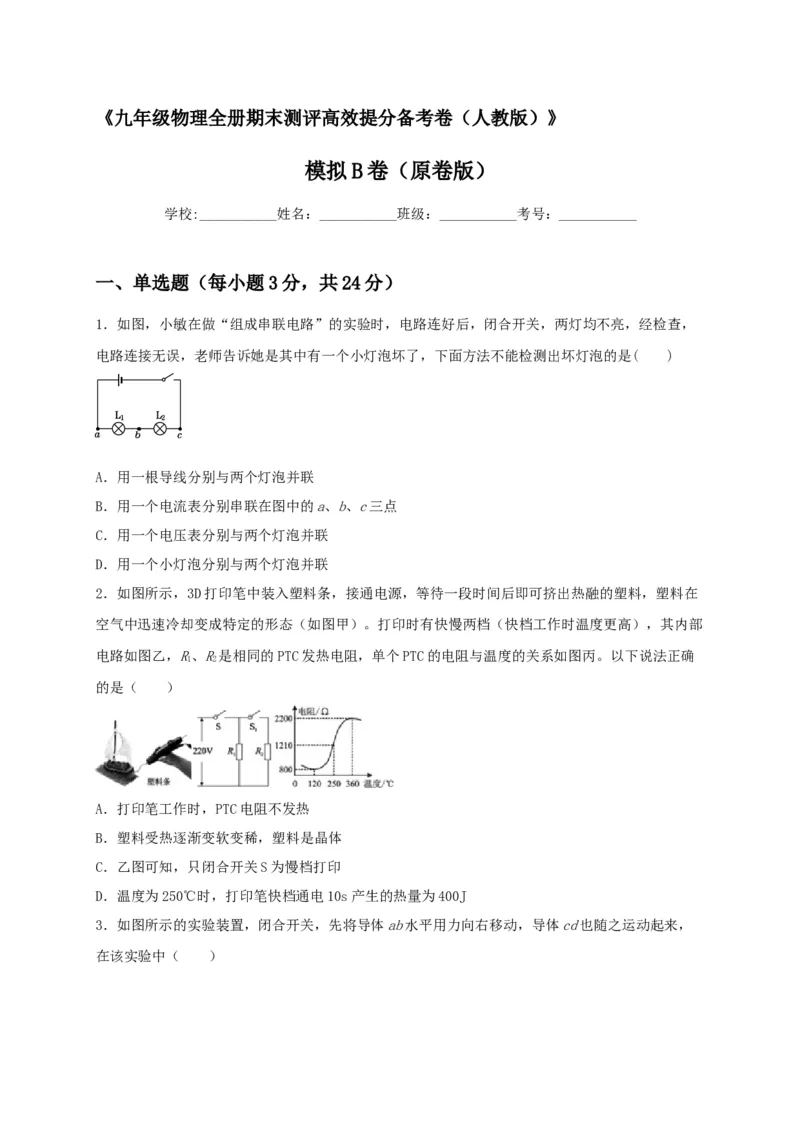

《九年级物理全册期末测评高效提分备考卷（人教版）》
模拟 B 卷（原卷版）
学校:___________姓名：___________班级：___________考号：___________
一、单选题（每小题3分，共24分）

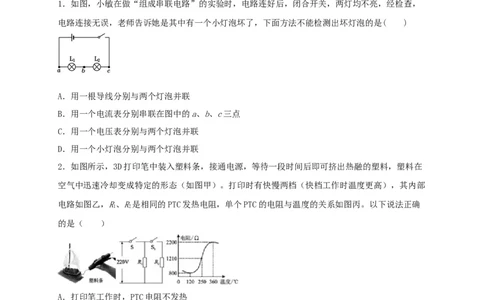

1．如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，
电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面方法不能检测出坏灯泡的是( )
A．用一根导线分别与两个灯泡并联
B．用一个电流表分别串联在图中的a、b、c三点
C．用一个电压表分别与两个灯泡并联
D．用一个小灯泡分别与两个灯泡并联
2．如图所示，3D打印笔中装入塑料条，接通电源，等待一段时间后即可挤出热融的塑料，塑料在
空气中迅速冷却变成特定的形态（如图甲）。打印时有快慢两档（快档工作时温度更高），其内部
电路如图乙，R、R是相同的PTC发热电阻，单个PTC的电阻与温度的关系如图丙。以下说法正确
1 2
的是（ ）
A．打印笔工作时，PTC电阻不发热
B．塑料受热逐渐变软变稀，塑料是晶体
C．乙图可知，只闭合开关S为慢档打印
D．温度为250℃时，打印笔快档通电10s产生的热量为400J

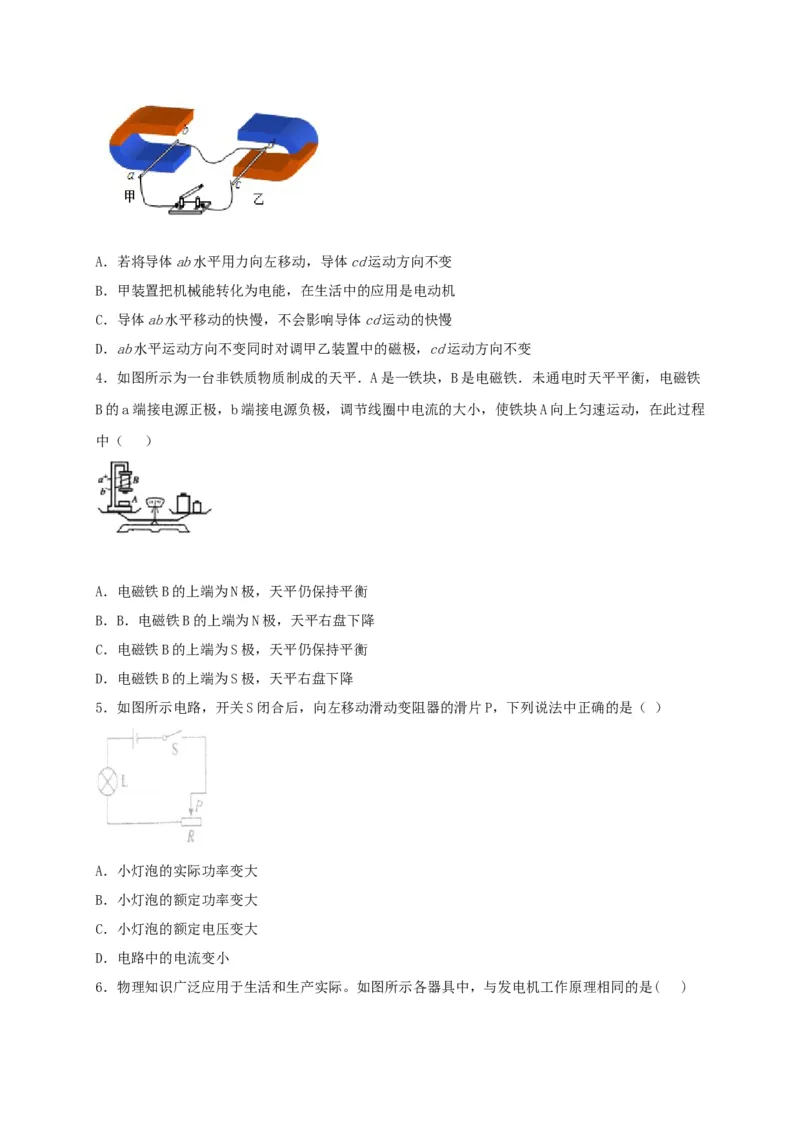

3．如图所示的实验装置，闭合开关，先将导体ab水平用力向右移动，导体cd也随之运动起来，
在该实验中（ ）A．若将导体ab水平用力向左移动，导体cd运动方向不变
B．甲装置把机械能转化为电能，在生活中的应用是电动机
C．导体ab水平移动的快慢，不会影响导体cd运动的快慢
D．ab水平运动方向不变同时对调甲乙装置中的磁极，cd运动方向不变

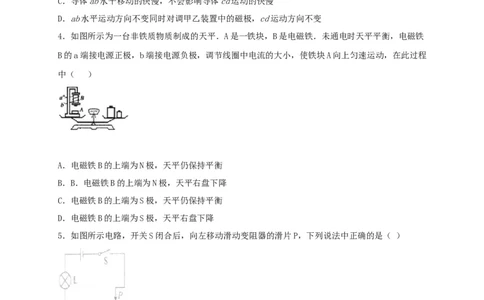

4．如图所示为一台非铁质物质制成的天平．A是一铁块，B是电磁铁．未通电时天平平衡，电磁铁
B的a端接电源正极，b端接电源负极，调节线圈中电流的大小，使铁块A向上匀速运动，在此过程
中（ ）
A．电磁铁B的上端为N极，天平仍保持平衡
B．B．电磁铁B的上端为N极，天平右盘下降
C．电磁铁B的上端为S极，天平仍保持平衡
D．电磁铁B的上端为S极，天平右盘下降
5．如图所示电路，开关S闭合后，向左移动滑动变阻器的滑片P，下列说法中正确的是（ ）
A．小灯泡的实际功率变大
B．小灯泡的额定功率变大
C．小灯泡的额定电压变大
D．电路中的电流变小

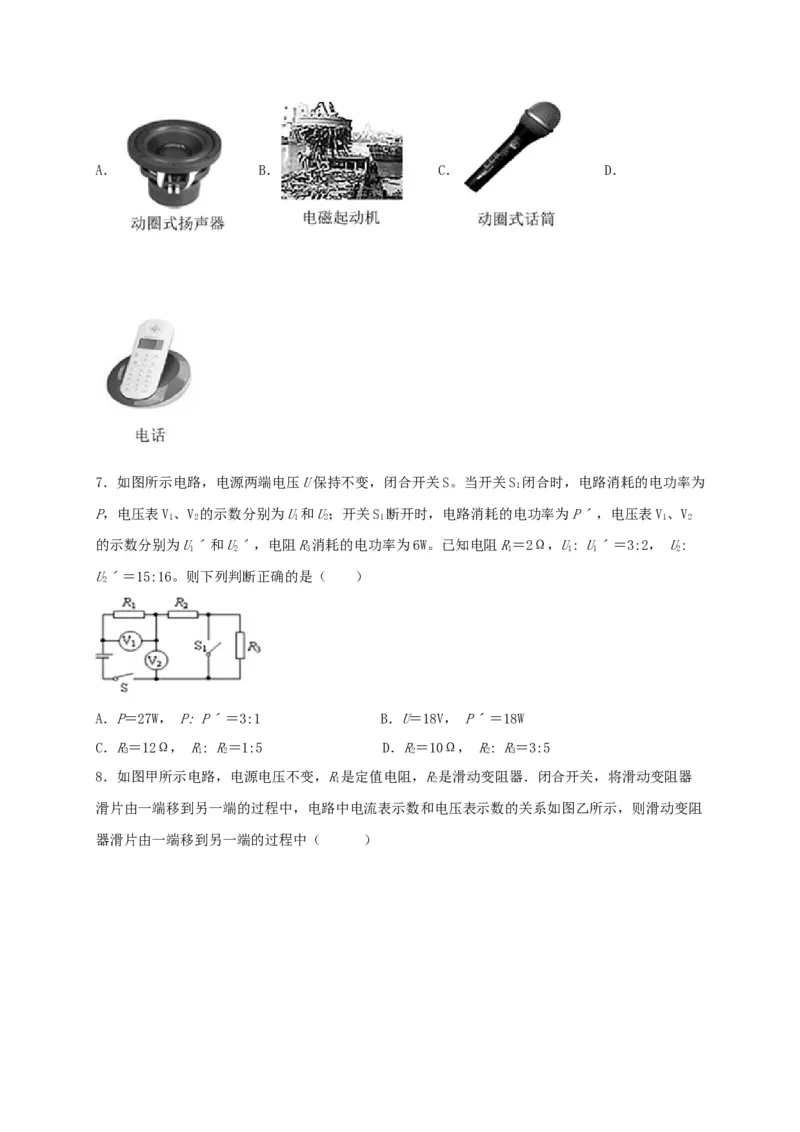

6．物理知识广泛应用于生活和生产实际。如图所示各器具中，与发电机工作原理相同的是( )A． B． C． D．

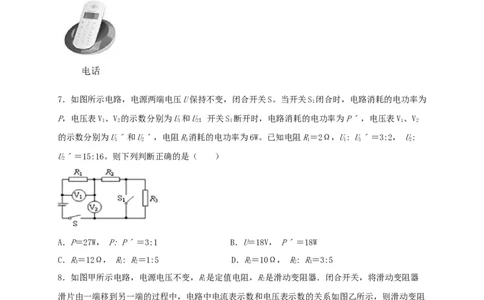

7．如图所示电路，电源两端电压U保持不变，闭合开关S。当开关S 闭合时，电路消耗的电功率为
1
P，电压表V、V 的示数分别为U和U；开关S 断开时，电路消耗的电功率为Pˊ，电压表V、V
1 2 1 2 1 1 2
的示数分别为Uˊ和Uˊ，电阻R消耗的电功率为6W。已知电阻R＝2Ω，U: Uˊ＝3:2， U:
1 2 3 1 1 1 2
Uˊ＝15:16。则下列判断正确的是（ ）
2
A．P＝27W， P: Pˊ＝3:1 B．U＝18V， Pˊ＝18W
C．R＝12Ω， R: R＝1:5 D．R＝10Ω， R: R＝3:5
3 1 2 2 2 3

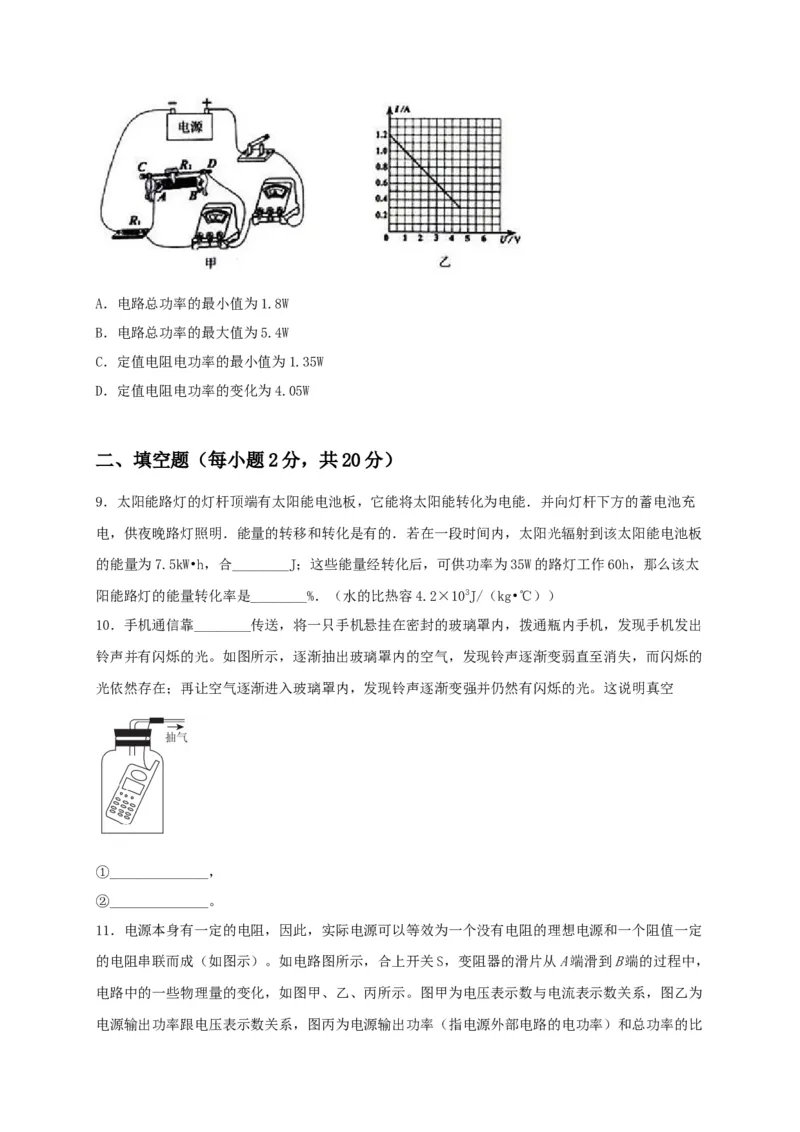

8．如图甲所示电路，电源电压不变，R是定值电阻，R是滑动变阻器．闭合开关，将滑动变阻器
1 2
滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻
器滑片由一端移到另一端的过程中（ ）A．电路总功率的最小值为1.8W

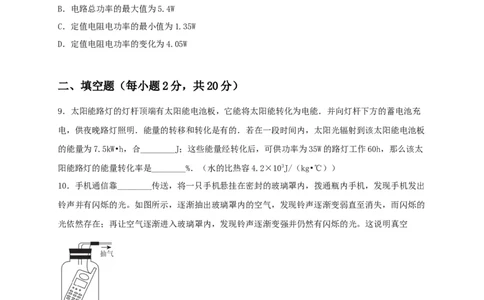

B．电路总功率的最大值为5.4W
C．定值电阻电功率的最小值为1.35W
D．定值电阻电功率的变化为4.05W
二、填空题（每小题2分，共20分）
9．太阳能路灯的灯杆顶端有太阳能电池板，它能将太阳能转化为电能．并向灯杆下方的蓄电池充
电，供夜晚路灯照明．能量的转移和转化是有的．若在一段时间内，太阳光辐射到该太阳能电池板
的能量为7.5kW•h，合________J；这些能量经转化后，可供功率为35W的路灯工作60h，那么该太
阳能路灯的能量转化率是________%．（水的比热容4.2×103J/（kg•℃））
10．手机通信靠________传送，将一只手机悬挂在密封的玻璃罩内，拨通瓶内手机，发现手机发出
铃声并有闪烁的光。如图所示，逐渐抽出玻璃罩内的空气，发现铃声逐渐变弱直至消失，而闪烁的
光依然存在；再让空气逐渐进入玻璃罩内，发现铃声逐渐变强并仍然有闪烁的光。这说明真空
①______________，
②______________。
11．电源本身有一定的电阻，因此，实际电源可以等效为一个没有电阻的理想电源和一个阻值一定
的电阻串联而成（如图示）。如电路图所示，合上开关S，变阻器的滑片从A端滑到B端的过程中，
电路中的一些物理量的变化，如图甲、乙、丙所示。图甲为电压表示数与电流表示数关系，图乙为
电源输出功率跟电压表示数关系，图丙为电源输出功率（指电源外部电路的电功率）和总功率的比值η与变阻器接入电路电阻大小的关系。不计电表、导线对电路的影响，则图中a点对应的滑片
位置为电路图中的_____处（选“A”、“B”），电源电为_____V，其中a点的坐标为________。
12．如图所示电路，电源电压保持不变，R为定值电阻。闭合开关S，调节滑动变阻器 ，发现电
流表示数从0．2A变为0．5A，电压表示数改变了3V。由此可判断在这一过程中滑动变阻器连入电
路的阻值 （选填“变大”或“变小”），定值电阻R的阻值为 Ω。
13．汽油的热值为4.6×107J/kg，按照理论计算，完全燃烧_______g汽油放出的热量就可以使
10kg水的温度升高46℃，而实际加热时，所需要的汽油远比这个数值要大，由此可见，提高使用
燃料的_______是节约能源的重要途径．[水的比热容是4.2×103J／(kg．℃)]
14．如图所示的电路中，电源电压保持不变．当开关S断开，甲、乙两表为电流表时，两表的示数
之比I ：I 为3:5，则R：R＝_____；为当开关S闭合，甲、乙两表为电压表时，两表示数之比
甲 乙 1 2
U ：U ＝_____．
甲 乙
15．如图所示，电源电压不变，灯泡 标有“ ”字样， 的阻值为 ．当 、
断开， 闭合，滑片 从 端滑到某一位置时，滑动变阻器 接入电路的电阻减小了 ，此过
程中电压表的示数由 变为 ．（不考虑温度对灯丝电阻的影响）由：（1）灯泡的电阻为______ ；灯泡正常工作时的电流为______ ．
（2）电源电压和滑动变阻器的最大阻值各为多少 _________ ？
（3）当 、 闭合， 断开时，电路的最小功率是多少 _________？（符合电路操作规范要
求）

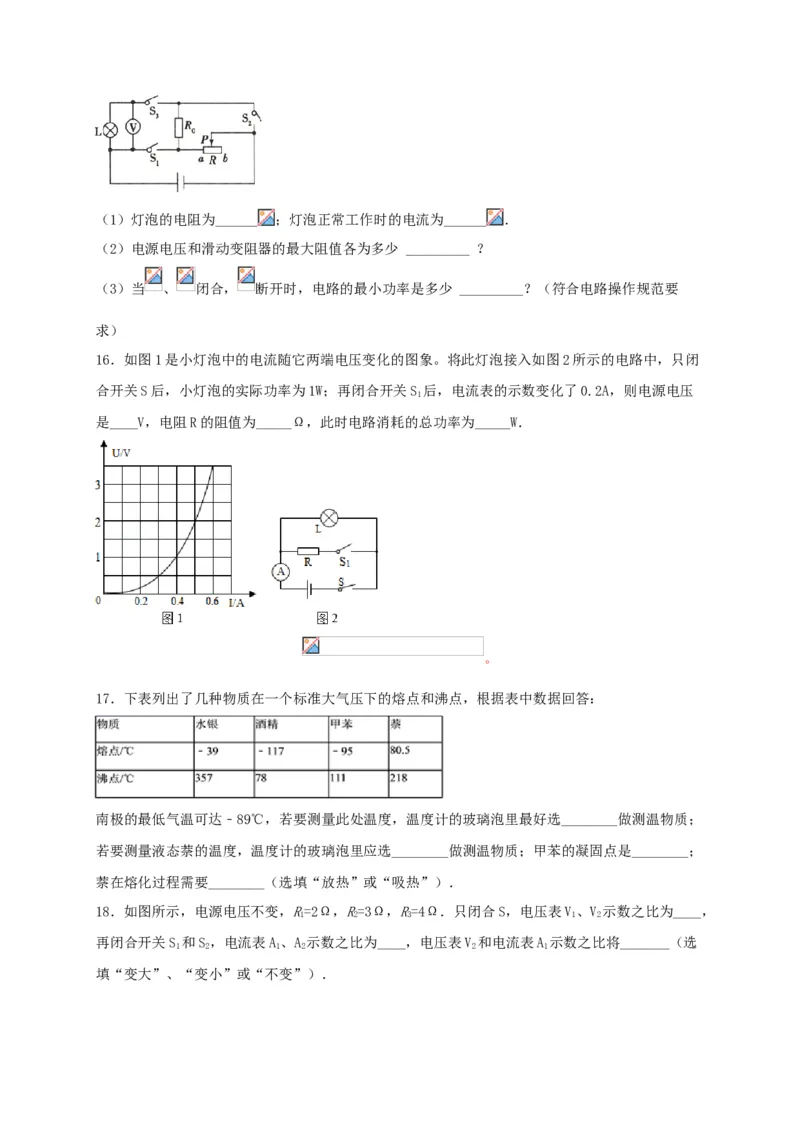

16．如图1是小灯泡中的电流随它两端电压变化的图象。将此灯泡接入如图2所示的电路中，只闭
合开关S后，小灯泡的实际功率为1W；再闭合开关S 后，电流表的示数变化了0.2A，则电源电压
1
是____V，电阻R的阻值为_____Ω，此时电路消耗的总功率为_____W．
。
17．下表列出了几种物质在一个标准大气压下的熔点和沸点，根据表中数据回答：
南极的最低气温可达﹣89℃，若要测量此处温度，温度计的玻璃泡里最好选________做测温物质；
若要测量液态萘的温度，温度计的玻璃泡里应选________做测温物质；甲苯的凝固点是________；
萘在熔化过程需要________（选填“放热”或“吸热”）．
18．如图所示，电源电压不变，R=2Ω，R=3Ω，R=4Ω．只闭合S，电压表V、V 示数之比为____，
1 2 3 1 2
再闭合开关S 和S，电流表A、A 示数之比为____，电压表V 和电流表A 示数之比将_______（选
1 2 1 2 2 1
填“变大”、“变小”或“不变”）．三、作图题（每小题6分，共12分）

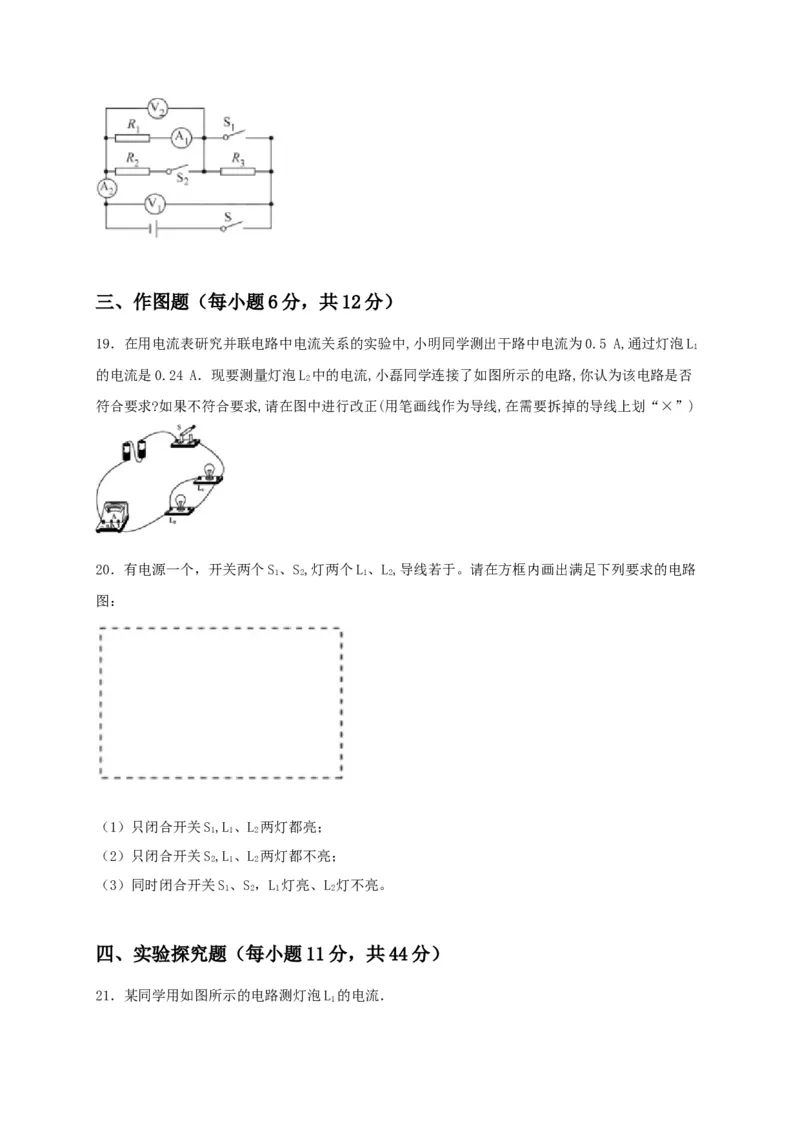

19．在用电流表研究并联电路中电流关系的实验中,小明同学测出干路中电流为0.5 A,通过灯泡L
1
的电流是0.24 A．现要测量灯泡L 中的电流,小磊同学连接了如图所示的电路,你认为该电路是否
2
符合要求?如果不符合要求,请在图中进行改正(用笔画线作为导线,在需要拆掉的导线上划“×”)
20．有电源一个，开关两个S、S,灯两个L、L,导线若于。请在方框内画出满足下列要求的电路
1 2 1 2
图：
（1）只闭合开关S,L、L 两灯都亮；
1 1 2
（2）只闭合开关S,L、L 两灯都不亮；
2 1 2
（3）同时闭合开关S、S，L 灯亮、L 灯不亮。
1 2 1 2
四、实验探究题（每小题11分，共44分）

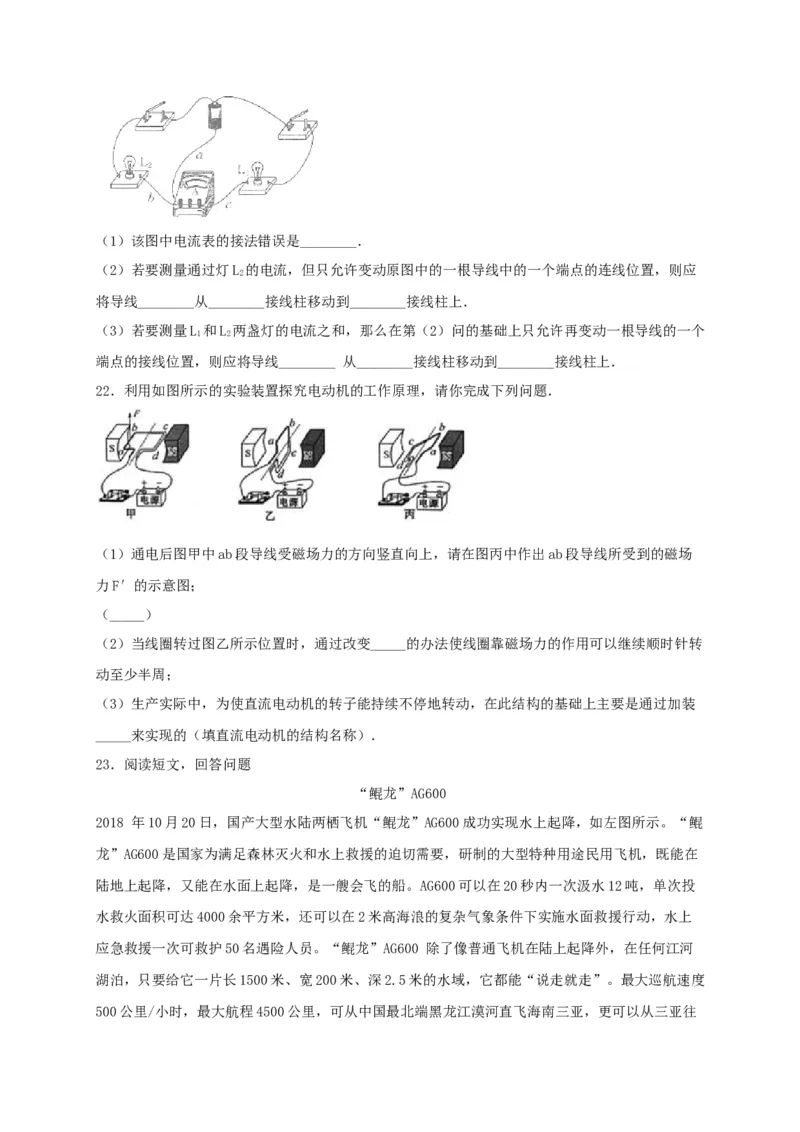

21．某同学用如图所示的电路测灯泡L 的电流．
1（1）该图中电流表的接法错误是________．
（2）若要测量通过灯L 的电流，但只允许变动原图中的一根导线中的一个端点的连线位置，则应
2
将导线________从________接线柱移动到________接线柱上．
（3）若要测量L 和L 两盏灯的电流之和，那么在第（2）问的基础上只允许再变动一根导线的一个
1 2
端点的接线位置，则应将导线________ 从________接线柱移动到________接线柱上．
22．利用如图所示的实验装置探究电动机的工作原理，请你完成下列问题．
（1）通电后图甲中ab段导线受磁场力的方向竖直向上，请在图丙中作出ab段导线所受到的磁场
力F′的示意图；
（_____）
（2）当线圈转过图乙所示位置时，通过改变_____的办法使线圈靠磁场力的作用可以继续顺时针转
动至少半周；
（3）生产实际中，为使直流电动机的转子能持续不停地转动，在此结构的基础上主要是通过加装
_____来实现的（填直流电动机的结构名称）．
23．阅读短文，回答问题
“鲲龙”AG600
2018 年10月20日，国产大型水陆两栖飞机“鲲龙”AG600成功实现水上起降，如左图所示。“鲲
龙”AG600是国家为满足森林灭火和水上救援的迫切需要，研制的大型特种用途民用飞机，既能在
陆地上起降，又能在水面上起降，是一艘会飞的船。AG600可以在20秒内一次汲水12吨，单次投
水救火面积可达4000余平方米，还可以在2米高海浪的复杂气象条件下实施水面救援行动，水上
应急救援一次可救护50名遇险人员。“鲲龙”AG600 除了像普通飞机在陆上起降外，在任何江河
湖泊，只要给它一片长1500米、宽200米、深2.5米的水域，它都能“说走就走”。最大巡航速度

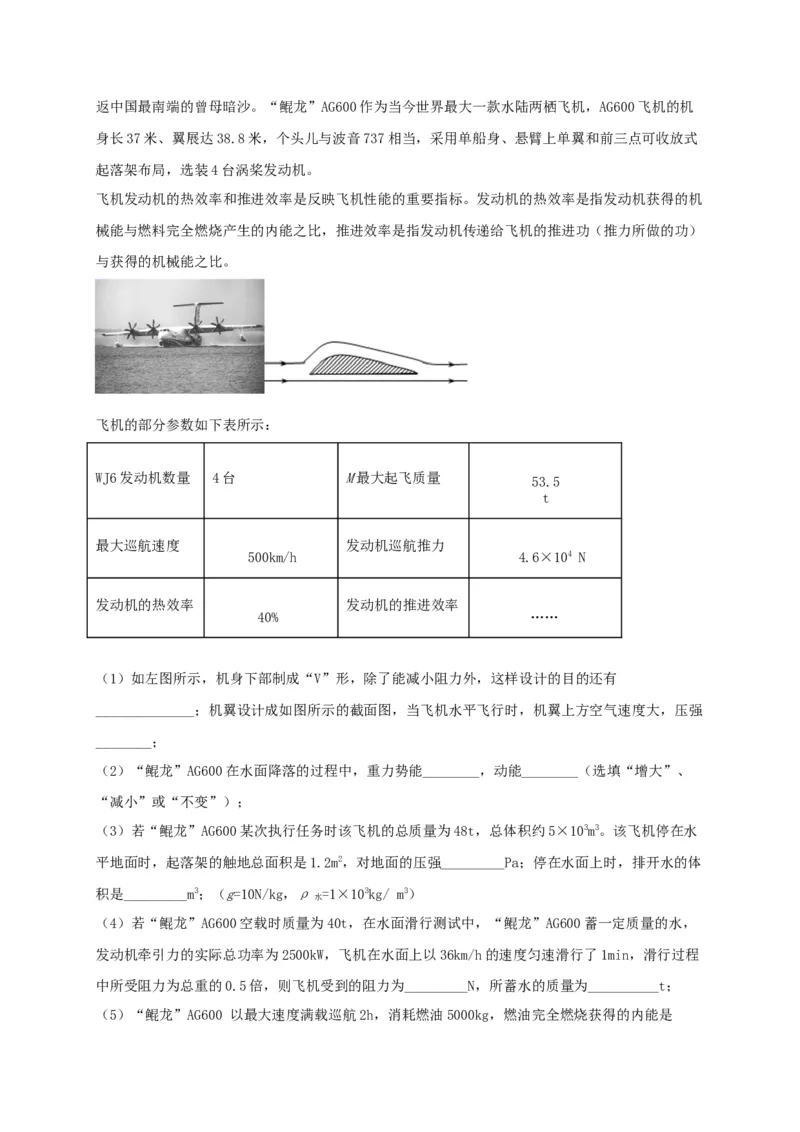

500公里/小时，最大航程4500公里，可从中国最北端黑龙江漠河直飞海南三亚，更可以从三亚往返中国最南端的曾母暗沙。“鲲龙”AG600作为当今世界最大一款水陆两栖飞机，AG600飞机的机
身长37米、翼展达38.8米，个头儿与波音737相当，采用单船身、悬臂上单翼和前三点可收放式
起落架布局，选装4台涡桨发动机。
飞机发动机的热效率和推进效率是反映飞机性能的重要指标。发动机的热效率是指发动机获得的机
械能与燃料完全燃烧产生的内能之比，推进效率是指发动机传递给飞机的推进功（推力所做的功）
与获得的机械能之比。
飞机的部分参数如下表所示：
WJ6发动机数量 4台 M最大起飞质量 53.5
t
最大巡航速度 发动机巡航推力
500km/h 4.6×104 N
发动机的热效率 发动机的推进效率
40% ……
（1）如左图所示，机身下部制成“V”形，除了能减小阻力外，这样设计的目的还有
______________；机翼设计成如图所示的截面图，当飞机水平飞行时，机翼上方空气速度大，压强
________；
（2）“鲲龙”AG600在水面降落的过程中，重力势能________，动能________（选填“增大”、
“减小”或“不变”）；
（3）若“鲲龙”AG600某次执行任务时该飞机的总质量为48t，总体积约5×103m3。该飞机停在水
平地面时，起落架的触地总面积是1.2m2，对地面的压强_________Pa；停在水面上时，排开水的体
积是_________m3；（g=10N/kg，ρ =1×103kg/ m3）
水
（4）若“鲲龙”AG600空载时质量为40t，在水面滑行测试中，“鲲龙”AG600蓄一定质量的水，
发动机牵引力的实际总功率为2500kW，飞机在水面上以36km/h的速度匀速滑行了1min，滑行过程
中所受阻力为总重的0.5倍，则飞机受到的阻力为_________N，所蓄水的质量为__________t；
（5）“鲲龙”AG600 以最大速度满载巡航2h，消耗燃油5000kg，燃油完全燃烧获得的内能是_________J，此过程中发动机的推进效率为__________。（燃油的热值q=4.6×107J/kg）

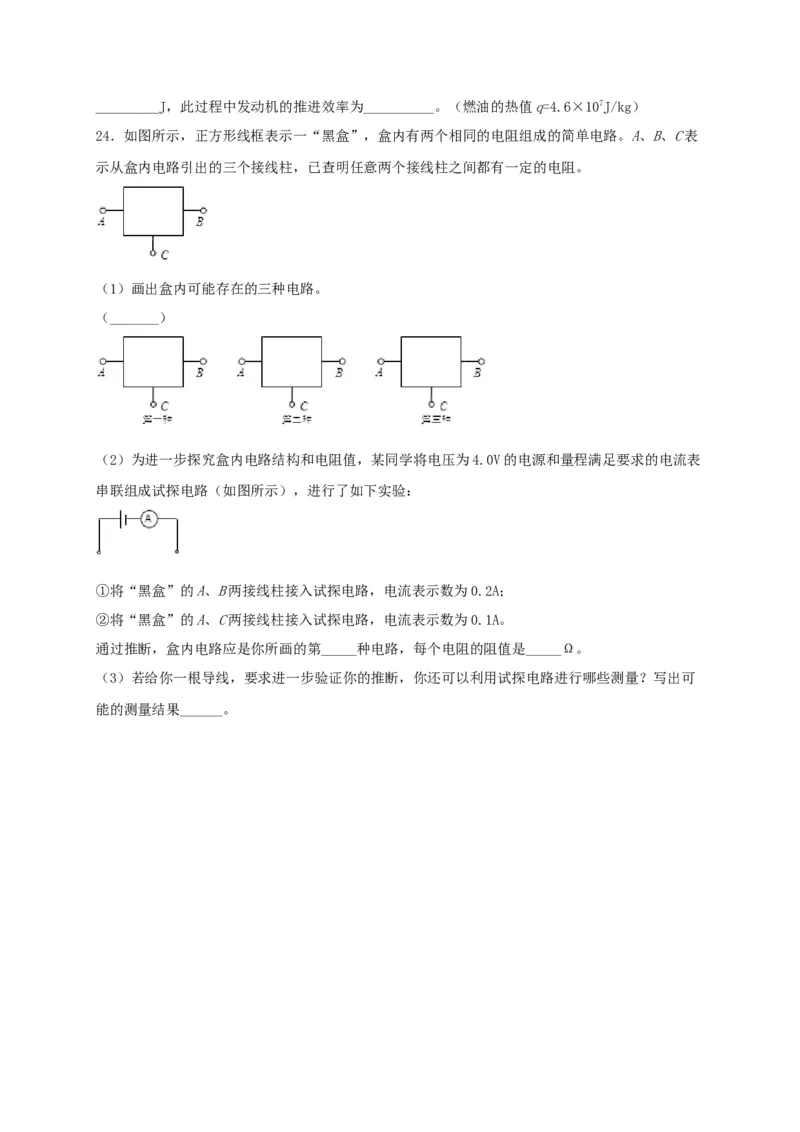

24．如图所示，正方形线框表示一“黑盒”，盒内有两个相同的电阻组成的简单电路。A、B、C表
示从盒内电路引出的三个接线柱，已查明任意两个接线柱之间都有一定的电阻。
（1）画出盒内可能存在的三种电路。
（_______）
（2）为进一步探究盒内电路结构和电阻值，某同学将电压为4.0V的电源和量程满足要求的电流表
串联组成试探电路（如图所示），进行了如下实验：
①将“黑盒”的A、B两接线柱接入试探电路，电流表示数为0.2A；
②将“黑盒”的A、C两接线柱接入试探电路，电流表示数为0.1A。
通过推断，盒内电路应是你所画的第_____种电路，每个电阻的阻值是_____Ω。
（3）若给你一根导线，要求进一步验证你的推断，你还可以利用试探电路进行哪些测量？写出可
能的测量结果______。
