《九年级物理全册期末测评高效提分备考卷（人教版）》
真题 B 卷（原卷版）
学校:___________姓名：___________班级：___________考号：___________
一、单选题（每小题3分，共24分）
1．（精选·重庆初三月考）电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时( ）
A．电压表示数与电流表示数比值不变
B．电压表示数与电流表示数比值不变
C．电流表示数变小，电压表示数变小
D．电流表示数变大，电压表示数变大
2．（精选·贵州中考真题）如图所示电路中，电源电压不变， 是定值电阻， 由三段材料不
同、横截面积相同的均匀直导体 、 、 连接而成，其中一段是铜导体，其电阻可忽略不
计，另两段导体的阻值与自身长度成正比， 是与 良好接触并能移动的滑动触头．闭合开关
将 从 段移到 端时，电流表示数 与 向左移动距离 之间的关系如图乙所示．已知
，则下列判断正确的是（ ）
A． 导体是铜导体
B． 导体的电阻为
C． 位于 ，通过导体 的电流为D． 位于 及 两处时， 消耗的功率相等

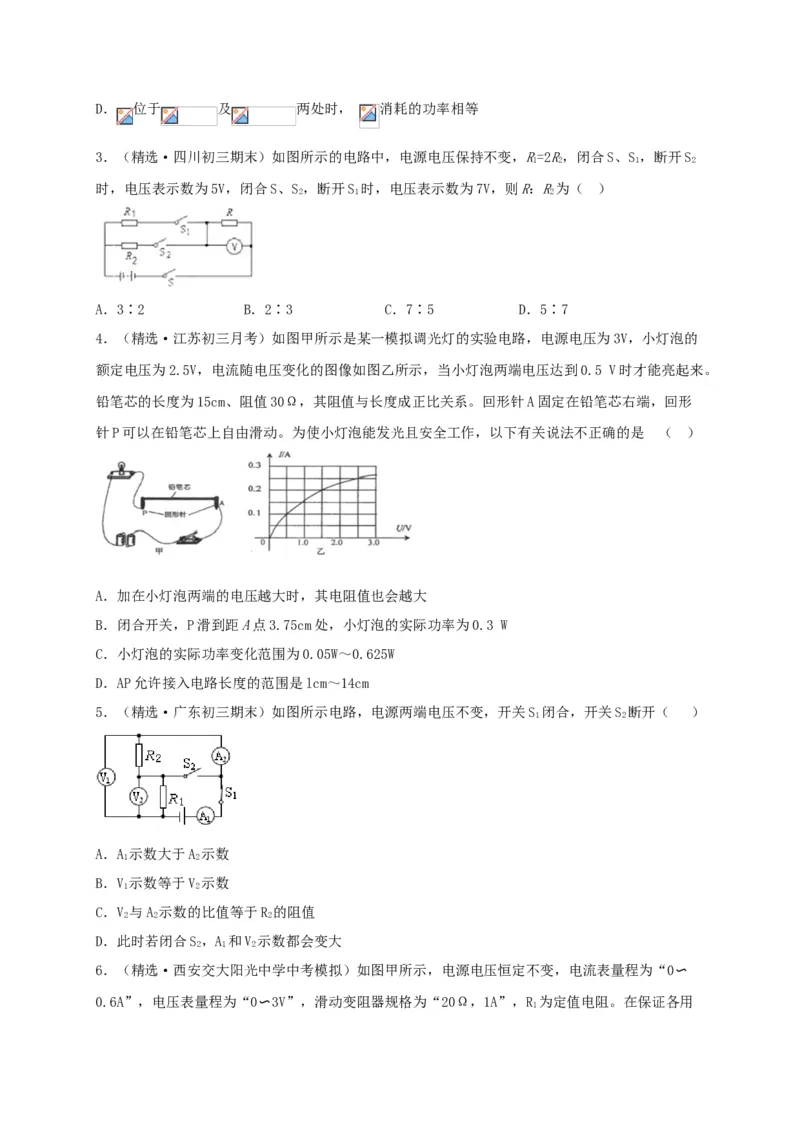

3．（精选·四川初三期末）如图所示的电路中，电源电压保持不变，R=2R，闭合S、S，断开S
1 2 1 2
时，电压表示数为5V，闭合S、S，断开S 时，电压表示数为7V，则R：R为（ ）
2 1 2
A．3∶2 B．2∶3 C．7∶5 D．5∶7

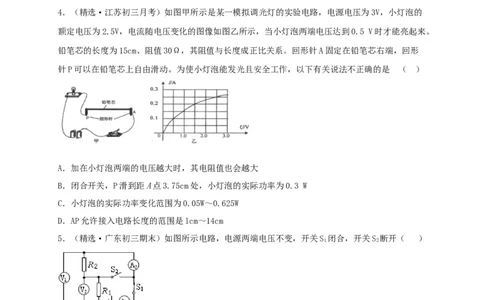

4．（精选·江苏初三月考）如图甲所示是某一模拟调光灯的实验电路，电源电压为3V，小灯泡的
额定电压为2.5V，电流随电压变化的图像如图乙所示，当小灯泡两端电压达到0.5 V时才能亮起来。
铅笔芯的长度为15cm、阻值30Ω，其阻值与长度成正比关系。回形针A固定在铅笔芯右端，回形
针P可以在铅笔芯上自由滑动。为使小灯泡能发光且安全工作，以下有关说法不正确的是 （ ）
A．加在小灯泡两端的电压越大时，其电阻值也会越大
B．闭合开关，P滑到距A点3.75cm处，小灯泡的实际功率为0.3 W
C．小灯泡的实际功率变化范围为0.05W～0.625W
D．AP允许接入电路长度的范围是lcm～14cm
5．（精选·广东初三期末）如图所示电路，电源两端电压不变，开关S 闭合，开关S 断开（ ）
1 2
A．A 示数大于A 示数
1 2
B．V 示数等于V 示数
1 2
C．V 与A 示数的比值等于R 的阻值
2 2 2
D．此时若闭合S，A 和V 示数都会变大
2 1 2

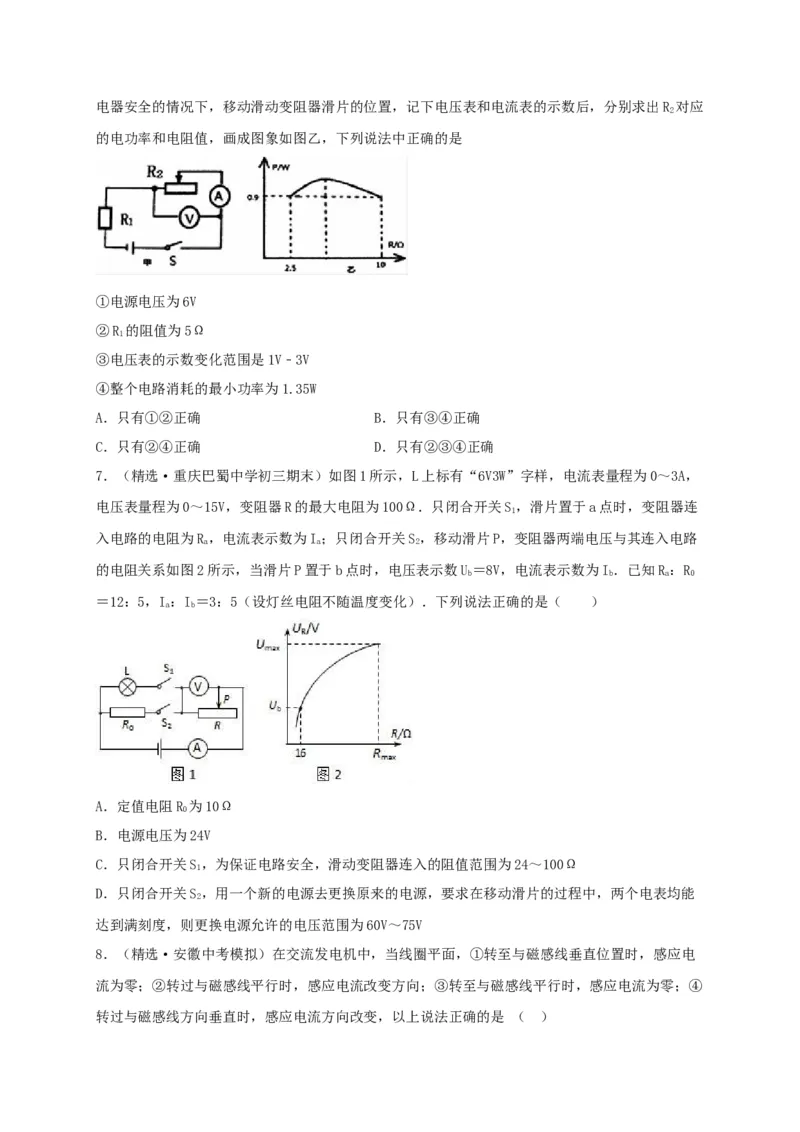

6．（精选·西安交大阳光中学中考模拟）如图甲所示，电源电压恒定不变，电流表量程为“0〜
0.6A”，电压表量程为“0〜3V”，滑动变阻器规格为“20Ω，1A”，R 为定值电阻。在保证各用
1电器安全的情况下，移动滑动变阻器滑片的位置，记下电压表和电流表的示数后，分别求出R 对应
2
的电功率和电阻值，画成图象如图乙，下列说法中正确的是
①电源电压为6V
②R 的阻值为5Ω
1
③电压表的示数变化范围是1V﹣3V
④整个电路消耗的最小功率为1.35W
A．只有①②正确 B．只有③④正确
C．只有②④正确 D．只有②③④正确

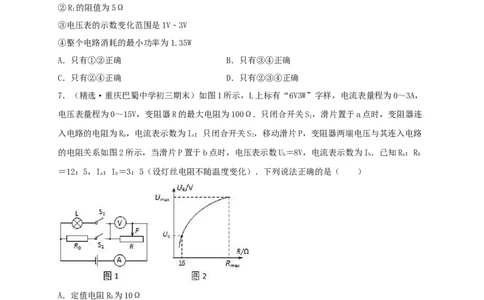

7．（精选·重庆巴蜀中学初三期末）如图1所示，L上标有“6V3W”字样，电流表量程为0～3A，
电压表量程为0～15V，变阻器R的最大电阻为100Ω．只闭合开关S，滑片置于a点时，变阻器连
1
入电路的电阻为R，电流表示数为I；只闭合开关S，移动滑片P，变阻器两端电压与其连入电路
a a 2
的电阻关系如图2所示，当滑片P置于b点时，电压表示数U＝8V，电流表示数为I．已知R：R
b b a 0
＝12：5，I：I＝3：5（设灯丝电阻不随温度变化）．下列说法正确的是（ ）
a b
A．定值电阻R 为10Ω
0
B．电源电压为24V
C．只闭合开关S，为保证电路安全，滑动变阻器连入的阻值范围为24～100Ω
1
D．只闭合开关S，用一个新的电源去更换原来的电源，要求在移动滑片的过程中，两个电表均能
2
达到满刻度，则更换电源允许的电压范围为60V～75V
8．（精选·安徽中考模拟）在交流发电机中，当线圈平面，①转至与磁感线垂直位置时，感应电
流为零；②转过与磁感线平行时，感应电流改变方向；③转至与磁感线平行时，感应电流为零；④
转过与磁感线方向垂直时，感应电流方向改变，以上说法正确的是 （ ）A．①③ B．②③ C．①④ D．①②③

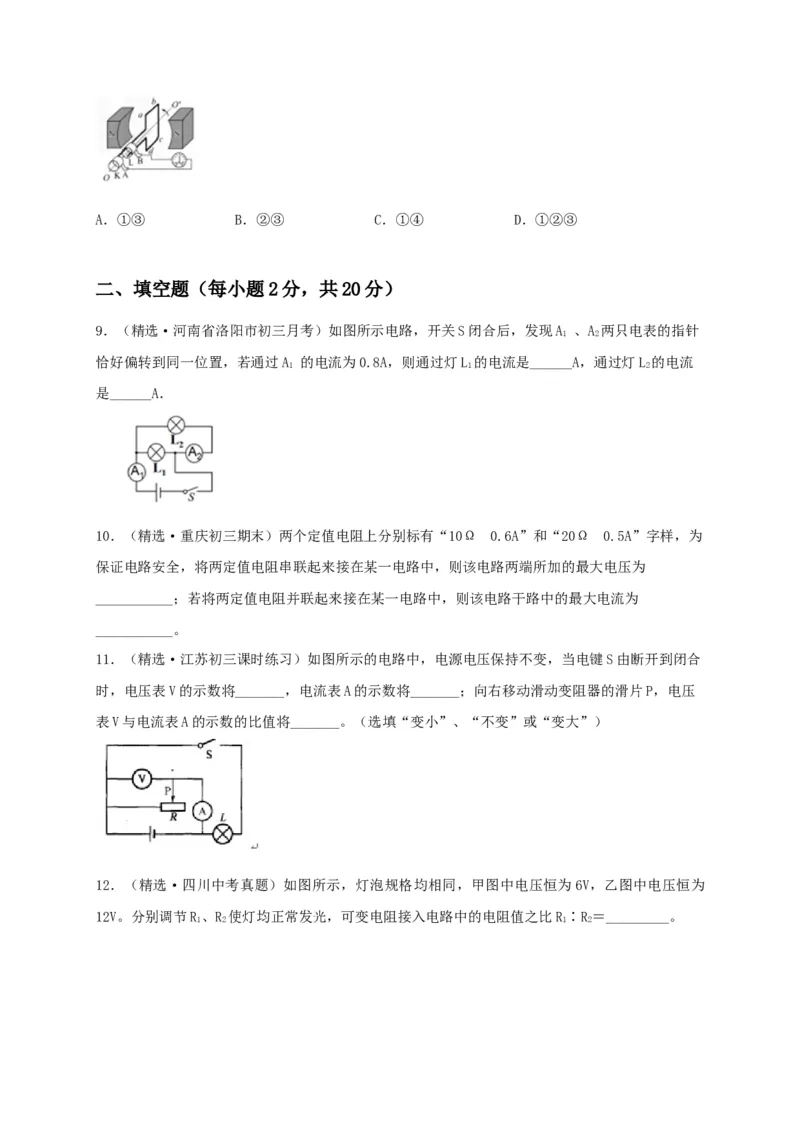

二、填空题（每小题2分，共20分）

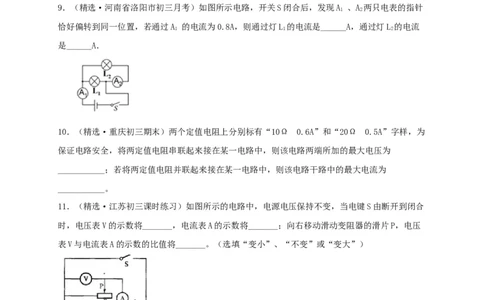

9．（精选·河南省洛阳市初三月考）如图所示电路，开关S闭合后，发现A 、A 两只电表的指针
1 2
恰好偏转到同一位置，若通过A 的电流为0.8A，则通过灯L 的电流是______A，通过灯L 的电流
1 1 2
是______A．
10．（精选·重庆初三期末）两个定值电阻上分别标有“10Ω 0.6A”和“20Ω 0.5A”字样，为
保证电路安全，将两定值电阻串联起来接在某一电路中，则该电路两端所加的最大电压为
___________；若将两定值电阻并联起来接在某一电路中，则该电路干路中的最大电流为
___________。
11．（精选·江苏初三课时练习）如图所示的电路中，电源电压保持不变，当电键S由断开到闭合
时，电压表V的示数将_______，电流表A的示数将_______；向右移动滑动变阻器的滑片P，电压
表V与电流表A的示数的比值将_______。（选填“变小”、“不变”或“变大”）
12．（精选·四川中考真题）如图所示，灯泡规格均相同，甲图中电压恒为6V，乙图中电压恒为
12V。分别调节R、R 使灯均正常发光，可变电阻接入电路中的电阻值之比R∶R＝_________。

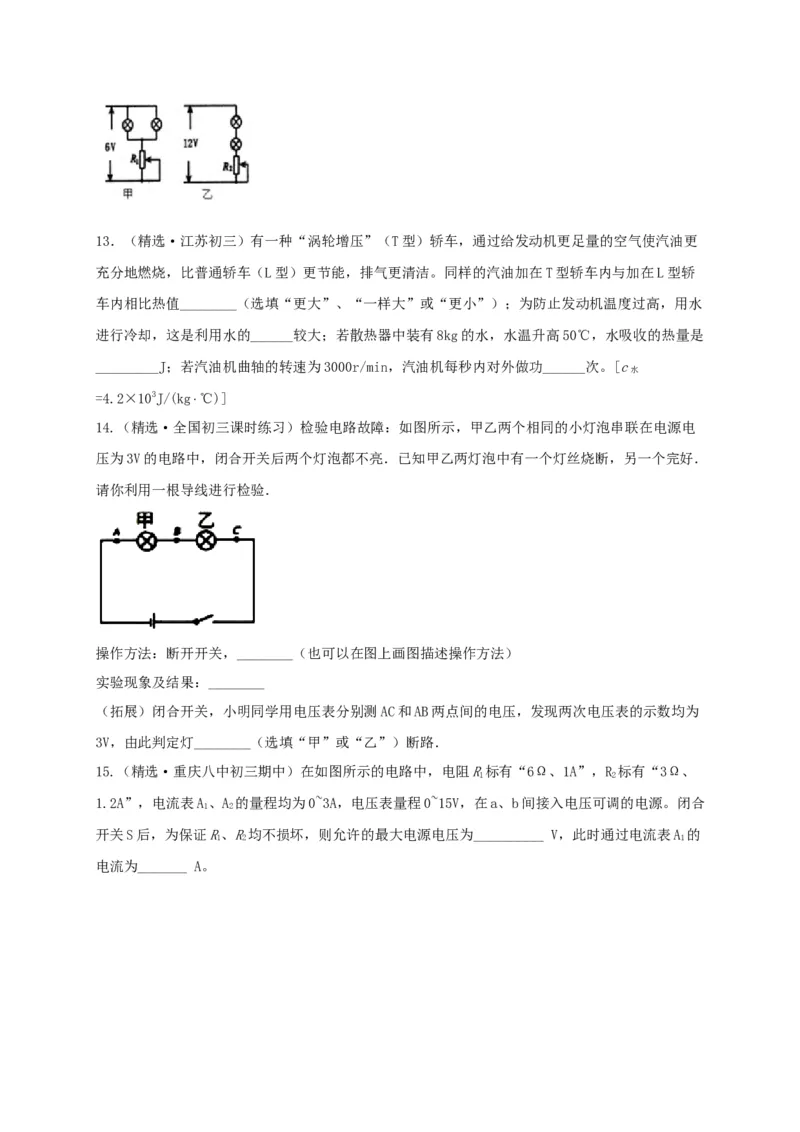

1 2 1 213．（精选·江苏初三）有一种“涡轮增压”（T型）轿车，通过给发动机更足量的空气使汽油更
充分地燃烧，比普通轿车（L型）更节能，排气更清洁。同样的汽油加在T型轿车内与加在L型轿
车内相比热值________（选填“更大”、“一样大”或“更小”）；为防止发动机温度过高，用水
进行冷却，这是利用水的______较大；若散热器中装有8kg的水，水温升高50℃，水吸收的热量是
_________J；若汽油机曲轴的转速为3000r/min，汽油机每秒内对外做功______次。[c
水
=4.2×103J/(kg⋅℃)]
14.（精选·全国初三课时练习）检验电路故障：如图所示，甲乙两个相同的小灯泡串联在电源电
压为3V的电路中，闭合开关后两个灯泡都不亮．已知甲乙两灯泡中有一个灯丝烧断，另一个完好．
请你利用一根导线进行检验．
操作方法：断开开关，________（也可以在图上画图描述操作方法）
实验现象及结果：________
（拓展）闭合开关，小明同学用电压表分别测AC和AB两点间的电压，发现两次电压表的示数均为
3V，由此判定灯________（选填“甲”或“乙”）断路．
15.（精选·重庆八中初三期中）在如图所示的电路中，电阻R标有“6Ω、1A”，R 标有“3Ω、
1 2
1.2A”，电流表A、A 的量程均为0~3A，电压表量程0~15V，在a、b间接入电压可调的电源。闭合
1 2
开关S后，为保证R、R均不损坏，则允许的最大电源电压为__________ V，此时通过电流表A 的
1 2 1

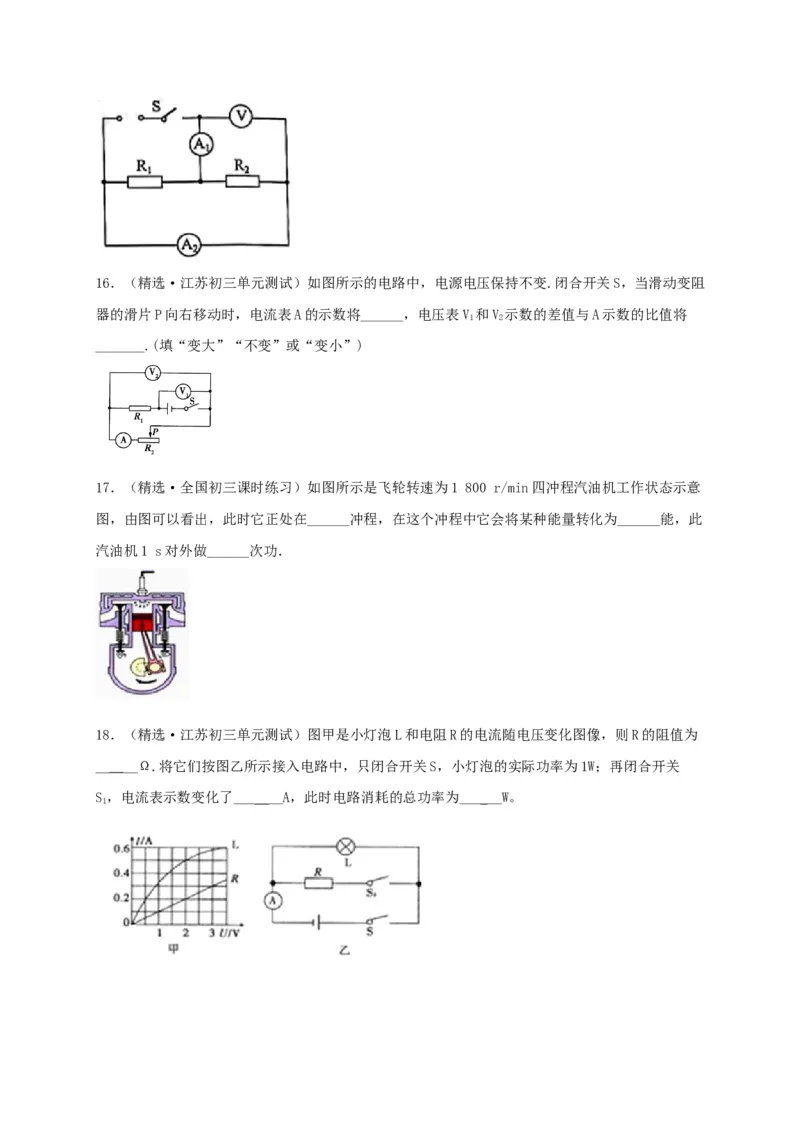

电流为_______ A。16．（精选·江苏初三单元测试）如图所示的电路中，电源电压保持不变.闭合开关S，当滑动变阻
器的滑片P向右移动时，电流表A的示数将______，电压表V 和V 示数的差值与A示数的比值将
1 2
_______.(填“变大”“不变”或“变小”)
17．（精选·全国初三课时练习）如图所示是飞轮转速为1 800 r/min四冲程汽油机工作状态示意
图，由图可以看出，此时它正处在______冲程，在这个冲程中它会将某种能量转化为______能，此
汽油机1 s对外做______次功．
18．（精选·江苏初三单元测试）图甲是小灯泡L和电阻R的电流随电压变化图像，则R的阻值为
__ __Ω.将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1W；再闭合开关
S，电流表示数变化了___ __A，此时电路消耗的总功率为___ __W。

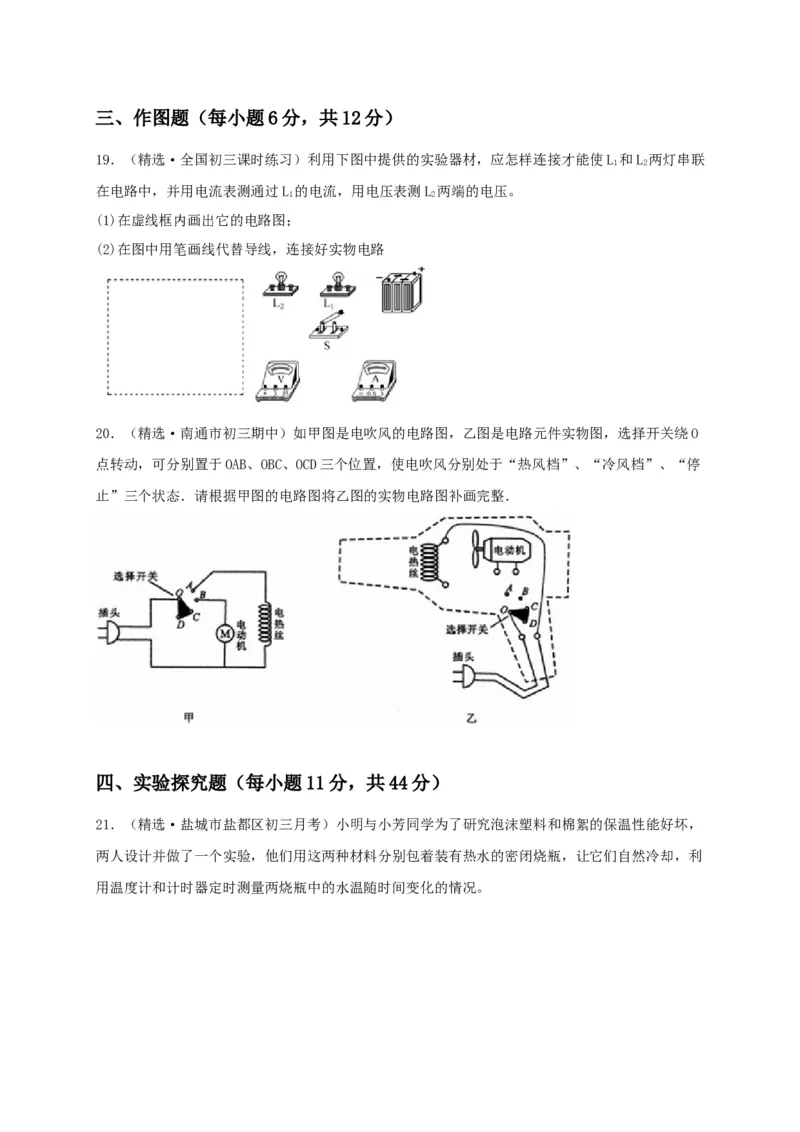

1三、作图题（每小题6分，共12分）
19．（精选·全国初三课时练习）利用下图中提供的实验器材，应怎样连接才能使L 和L 两灯串联
1 2
在电路中，并用电流表测通过L 的电流，用电压表测L 两端的电压。
1 2
(1)在虚线框内画出它的电路图；
(2)在图中用笔画线代替导线，连接好实物电路
20．（精选·南通市初三期中）如甲图是电吹风的电路图，乙图是电路元件实物图，选择开关绕O
点转动，可分别置于OAB、OBC、OCD三个位置，使电吹风分别处于“热风档”、“冷风档”、“停
止”三个状态．请根据甲图的电路图将乙图的实物电路图补画完整．
四、实验探究题（每小题11分，共44分）
21．（精选·盐城市盐都区初三月考）小明与小芳同学为了研究泡沫塑料和棉絮的保温性能好坏，
两人设计并做了一个实验，他们用这两种材料分别包着装有热水的密闭烧瓶，让它们自然冷却，利

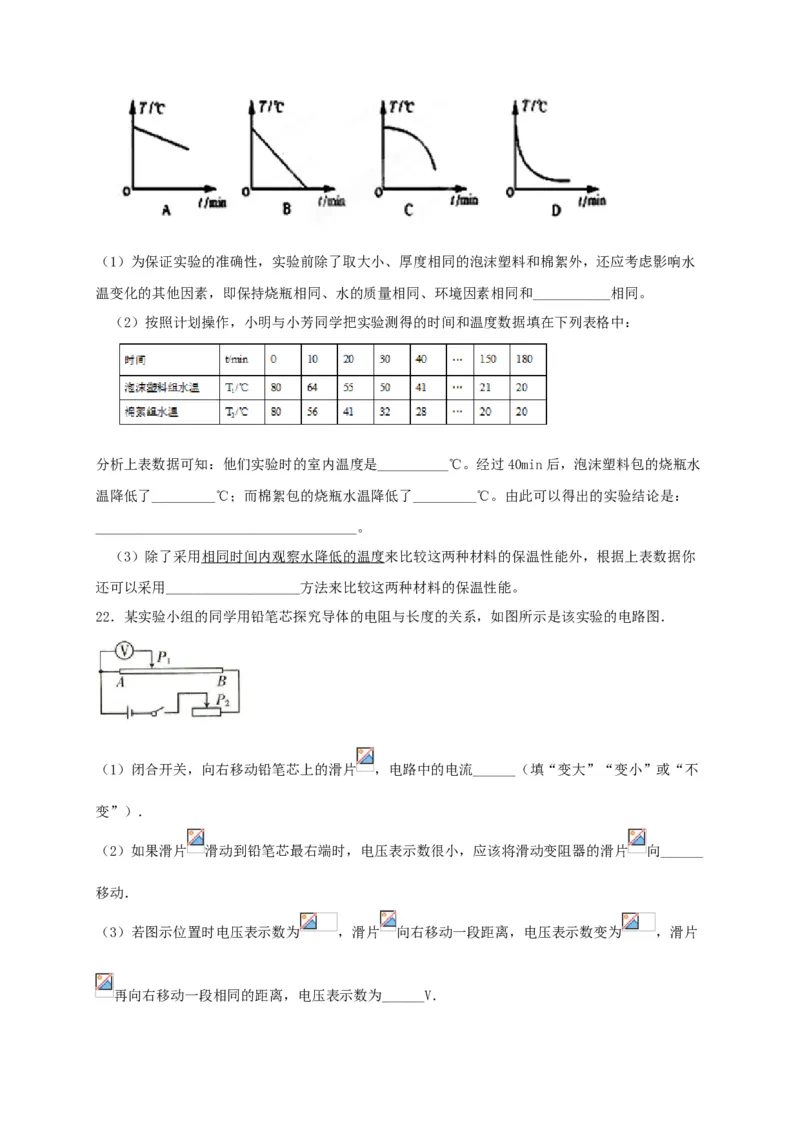

用温度计和计时器定时测量两烧瓶中的水温随时间变化的情况。（1）为保证实验的准确性，实验前除了取大小、厚度相同的泡沫塑料和棉絮外，还应考虑影响水
温变化的其他因素，即保持烧瓶相同、水的质量相同、环境因素相同和___________相同。
（2）按照计划操作，小明与小芳同学把实验测得的时间和温度数据填在下列表格中：
分析上表数据可知：他们实验时的室内温度是__________℃。经过40min后，泡沫塑料包的烧瓶水
温降低了_________℃；而棉絮包的烧瓶水温降低了_________℃。由此可以得出的实验结论是：
_____________________________________。
（3）除了采用相同时间内观察水降低的温度来比较这两种材料的保温性能外，根据上表数据你
还可以采用___________________方法来比较这两种材料的保温性能。
22．某实验小组的同学用铅笔芯探究导体的电阻与长度的关系，如图所示是该实验的电路图．
（1）闭合开关，向右移动铅笔芯上的滑片 ，电路中的电流______（填“变大”“变小”或“不
变”）．
（2）如果滑片 滑动到铅笔芯最右端时，电压表示数很小，应该将滑动变阻器的滑片 向______
移动．
（3）若图示位置时电压表示数为 ，滑片 向右移动一段距离，电压表示数变为 ，滑片

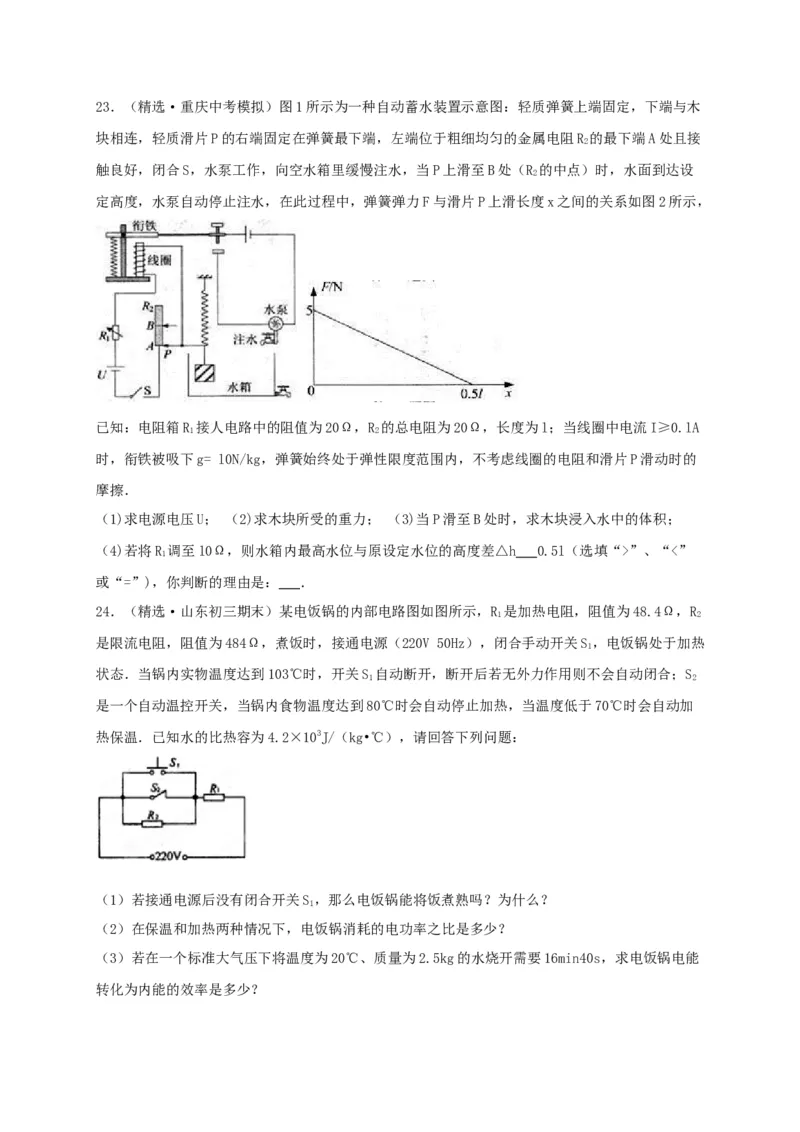

再向右移动一段相同的距离，电压表示数为______V．23．（精选·重庆中考模拟）图1所示为一种自动蓄水装置示意图：轻质弹簧上端固定，下端与木
块相连，轻质滑片P的右端固定在弹簧最下端，左端位于粗细均匀的金属电阻R 的最下端A处且接
2
触良好，闭合S，水泵工作，向空水箱里缓慢注水，当P上滑至B处（R 的中点）时，水面到达设
2
定高度，水泵自动停止注水，在此过程中，弹簧弹力F与滑片P上滑长度x之间的关系如图2所示，
已知：电阻箱R 接人电路中的阻值为20Ω，R 的总电阻为20Ω，长度为l；当线圈中电流I≥0.lA
1 2
时，衔铁被吸下g= l0N/kg，弹簧始终处于弹性限度范围内，不考虑线圈的电阻和滑片P滑动时的
摩擦．
（1)求电源电压U； （2)求木块所受的重力； （3)当P滑至B处时，求木块浸入水中的体积；
（4)若将R 调至l0Ω，则水箱内最高水位与原设定水位的高度差△h 0.5l（选填“>”、“<”
1
或“=”)，你判断的理由是： ．
24．（精选·山东初三期末）某电饭锅的内部电路图如图所示，R 是加热电阻，阻值为48.4Ω，R
1 2
是限流电阻，阻值为484Ω，煮饭时，接通电源（220V 50Hz），闭合手动开关S，电饭锅处于加热
1
状态．当锅内实物温度达到103℃时，开关S 自动断开，断开后若无外力作用则不会自动闭合；S
1 2
是一个自动温控开关，当锅内食物温度达到80℃时会自动停止加热，当温度低于70℃时会自动加
热保温．已知水的比热容为4.2×103J/（kg•℃），请回答下列问题：
（1）若接通电源后没有闭合开关S，那么电饭锅能将饭煮熟吗？为什么？
1
（2）在保温和加热两种情况下，电饭锅消耗的电功率之比是多少？
（3）若在一个标准大气压下将温度为20℃、质量为2.5kg的水烧开需要16min40s，求电饭锅电能
转化为内能的效率是多少？
