第十六章 电压 电阻近年中考真题精炼
学校:___________姓名：___________班级：___________考号：___________
一、单选题

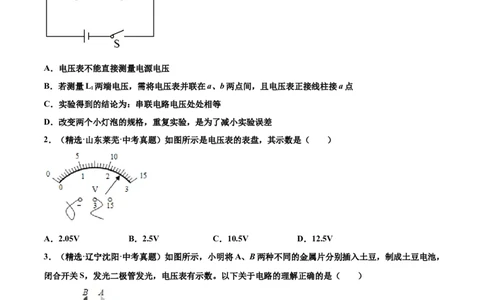

1．（精选·山东青岛·中考真题）用如图所示电路探究串联电路的电压规律，下列说法正确的是（ ）
A．电压表不能直接测量电源电压
B．若测量L 两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点
1
C．实验得到的结论为：串联电路电压处处相等
D．改变两个小灯泡的规格，重复实验，是为了减小实验误差
2．（精选·山东莱芜·中考真题）如图所示是电压表的表盘，其示数是（ ）
A．2.05V B．2.5V C．10.5V D．12.5V
3．（精选·辽宁沈阳·中考真题）如图所示，小明将A、B两种不同的金属片分别插入土豆，制成土豆电池，
闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解正确的是（ ）
A．若断开开关，A、B两金属片间没有电压
B．土豆电池供电时是电能转化为化学能
C．发光二极管是由绝缘体材料制成的D．电流从“电池”的A金属片流出经过二极管回到金属片B
4．（精选·湖南益阳·中考真题）关于图所示的实物电路，在S、S 都闭合后，下列说法正确的是（ ）
1 2
A．通过L 与L 的电流一定相等
1 2
B．通过L 与L 的电流一定不相等
1 2
C．L 与L 两端的电压一定相等
1 2
D．L 与L 两端的电压之和等于电源电压
1 2

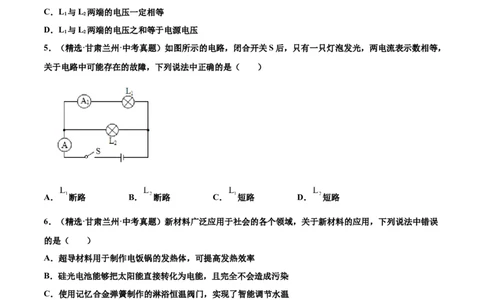

5．（精选·甘肃兰州·中考真题）如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，
关于电路中可能存在的故障，下列说法中正确的是（ ）
A． 断路 B． 断路 C． 短路 D． 短路
6．（精选·甘肃兰州·中考真题）新材料广泛应用于社会的各个领域，关于新材料的应用，下列说法中错误
的是（ ）
A．超导材料用于制作电饭锅的发热体，可提高发热效率
B．硅光电池能够把太阳能直接转化为电能，且完全不会造成污染
C．使用记忆合金弹簧制作的淋浴恒温阀门，实现了智能调节水温
D．纳米陶瓷具有一定的韧性，可以制造发动机缸体
7．（精选·湖北湖北·中考真题）电阻单位是为了纪念下列哪位物理学家而命名的（ ）
A． 瓦特 B． 安培C． 欧姆 D． 焦耳
8．（精选·黑龙江黑龙江·中考真题）下列电路中电压表测量R 两端电压，且电路连接正确是（ ）
2
A． B．
C． D．
9．（精选·福建·中考真题）图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，
定值电阻R 为保护电阻。下列分析正确的是（ ）
0
A．显示仪是由电流表改装成的
B．测较高温度时，R 两端的电压较大
0
C．增大R 的阻值，可增大测温仪的最大测量值
0
D．增大电源电压，可增大测温仪的最大测量值
10．（精选·山东枣庄·中考真题）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行
电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（ ）
测试点 a、b b、c c、d电压表示数 有示数 有示数 无示数
A．开关S断路 B．小灯泡L断路 C．滑动变阻器R短路D．滑动变阻器R断路
二、填空题

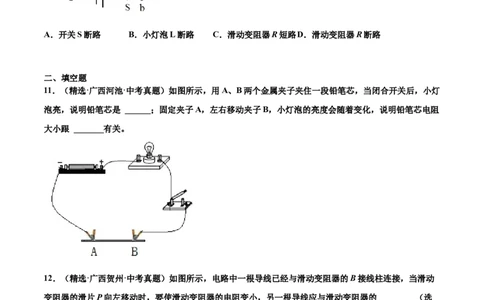

11．（精选·广西河池·中考真题）如图所示，用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯
泡亮，说明铅笔芯是 ______；固定夹子A，左右移动夹子B，小灯泡的亮度会随着变化，说明铅笔芯电阻
大小跟 _______有关。
12．（精选·广西贺州·中考真题）如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动
变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的_________（选
填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的_________来改变电阻的大小。
三、实验题
13．（精选·广西桂林·中考真题）如图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L 比L 更亮，
1 2他猜想可能有以下原因：
猜想一：经过L 的电流比L 大。
1 2
猜想二：L 更加靠近电源正极。
1
为验证猜想，他做了以下探究。
（1）为了验证猜想一，小桂用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图乙所示，为
______A，说明猜想一错误。同时他发现：该电路中任意一处断开，L 、L 均不能发光，说明串联电路有
1 2
______条通路；
（2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，操作时开关应该处于______状态，最后发
现仍是L 比L 更亮，说明猜想二______；
1 2
（3）开关闭合状态下，小桂不小心将一根导线把B、C连接，发现L 熄灭、L 比之前更亮，由此进一步
2 1
猜想：灯泡的亮度可能跟______有关。
14．（精选·甘肃兰州·中考真题）在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，如图
所示，在M、N两点之间分别接入不同的电阻丝，其规格如下表所示：
编号 材料 长度/m 横截面积/
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）实验中应通过观察_______来比较电阻的大小，这种实验方法叫______；（2）选用编号为A、B的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；
（3）选用编号为A、C的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；
（4）为了探究导体电阻大小与导体材料的关系，应选用编号为______的两根电阻丝进行实验。
四、作图题
15．（精选·甘肃兰州·中考真题）请按要求正确连接实物图要求：定值电阻R与滑动变阻器串联，闭合开
关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。
