第十六章 电压和电阻-单元测
一、单选题
1. 有ABC三根完全相同的导线，将A导线剪去一半，电阻变为R；将B导线均匀的拉伸到原来长度的两
1
倍，电阻变为R；将C导线从中间对折，电阻变为R。下列大小关系正确的是（ ）
2 3
A. R＞R＞R B. R＞R＞R C. R＞R＞R D. R＞R＞R
1 2 3 2 1 3 2 3 1 3 1 2

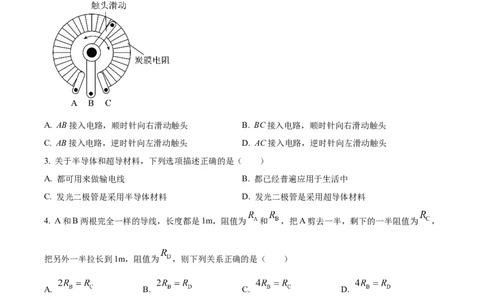

2. 电位器实质上是变阻器的一种。如图所示，以下能让电位器连入电路的电阻变大的是（ ）
A. AB接入电路，顺时针向右滑动触头 B. BC接入电路，顺时针向右滑动触头
C. AB接入电路，逆时针向左滑动触头 D. AC接入电路，逆时针向左滑动触头
3. 关于半导体和超导材料，下列选项描述正确的是（ ）
A. 都可用来做输电线 B. 都已经普遍应用于生活中
C. 发光二极管是采用半导体材料 D. 发光二极管是采用超导体材料
4. A和B两根完全一样的导线，长度都是1m，阻值为 和 ，把A剪去一半，剩下的一半阻值为 ，
把另外一半拉长到1m，阻值为 ，则下列关系正确的是（ ）
A. B. C. D.
5. 请你仔细观察并分析电路图，下列说法正确的是（ ）
A. 两灯串联，两电压表示数相同 B. 两灯并联，两电压表示数不同C. 两灯串联，两电压表示数不同 D. 两灯并联，两电压表示数相同
6. 关于导体的电阻，下列说法正确的是
A. 导体容易导电说明它对电流没有任何阻碍作用
B. 导体的电阻越大，它对电流的阻碍作用越小
C. 相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻和材料有关
D. 导体的电阻由它两端的电压和通过的电流决定

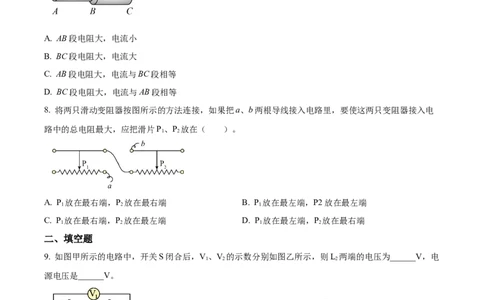

7. 如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路
中。比较通过它们的电流的大小，有（ ）
A. AB段电阻大，电流小
B. BC段电阻大，电流大
C. AB段电阻大，电流与BC段相等
D. BC段电阻大，电流与AB段相等
8. 将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电
路中的总电阻最大，应把滑片P、P 放在（ ）。
1 2
A. P 放在最右端，P 放在最右端 B. P 放在最左端，P2放在最左端
1 2 1
C. P 放在最右端，P 放在最左端 D. P 放在最左端，P 放在最右端
1 2 1 2
二、填空题
9. 如图甲所示的电路中，开关S闭合后，V、V 的示数分别如图乙所示，则L 两端的电压为______V，电
1 2 2
源电压是______V。
10. 在图所示电路中，闭合开关后电压表 的示数为2.5V，V的示数为4.5V，则电路的电源电压为______V，灯 两端电压为_______V。

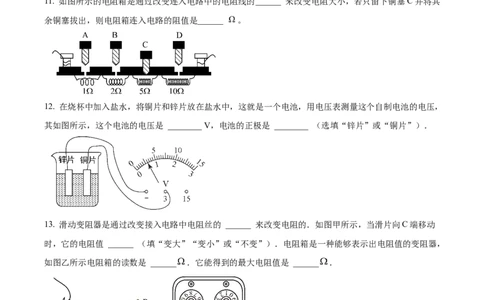

11. 如图所示的电阻箱是通过改变连入电路中的电阻线的______ 来改变电阻大小，若只留下铜塞C并将其
余铜塞拔出，则电阻箱连入电路的阻值是______ 。
12. 在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，用电压表测量这个自制电池的电压，
其如图所示，这个电池的电压是 ________ V，电池的正极是 ________ （选填“锌片”或“铜片”）．
13. 滑动变阻器是通过改变接入电路中电阻丝的 ______ 来改变电阻的．如图甲所示，当滑片向C端移动
时，它的电阻值 ______ （填“变大”“变小”或“不变”）．电阻箱是一种能够表示出电阻值的变阻器，
如图乙所示电阻箱的读数是 ______ ．它能得到的最大电阻值是 ______ ．
14. 李明用如图电路探究“导体的电阻与温度的关系”。闭合开关时，电流表的示数为0.4 A，当把铁丝加热一段时间后，电流表的示数为如图乙，该实验说明了铁丝的电阻随温度的升高而___________（选填
“增大”或“减小”）
三、作图题

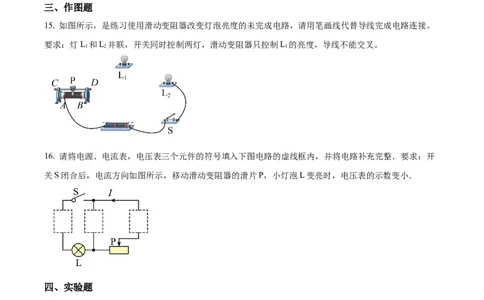

15. 如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接。
要求：灯L 和L 并联，开关同时控制两灯，滑动变阻器只控制L 的亮度，导线不能交叉。
1 2 1
16. 请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整．要求：开
关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小．
四、实验题
17. 在“探究并联电路中电压的特点”实验中，实验电路如图甲所示：（1）连接电路时开关应处于___________状态；
（2）要用电压表测量小灯泡L 两端的电压，请用笔画线代替导线将实物电路连接完整；___________
1
（3）闭合开关，观察到小灯泡L 发光、L 不发光，故障可能是___________；
1 2
（4）排除故障后，用电压表分别测量小灯泡 L 、L 及电源两端的电压，电压表示数均如图乙所示，为
1 2
___________V。更换不同规格的小灯泡多次测量，发现电压表示数均如图乙所示。由此得出结论：并联电
路中各支路用电器两端的电压与电源两端的电压___________。
18. 小明和小红用如图甲所示电路探究“串联电路电压的规律”，用新干电池作为电源。
（1）接线时，开关应处于__________（选填“断开”或“闭合”）状态；小明检查电路时发现
__________（选填“电池”“关”或“灯座”）安装错误；
（2）正确安装后，闭合开关，两灯均不发光，小明用电压表试接A、B接线柱，发现指针偏转情况如图乙
所示，则可判断__________发生了断（开）路；
（3）排除故障后，小明选用两只小灯泡，只通过增加电池进行多次实验；小红仅更换小灯泡进行多次实
验。他们将电表接在不同位置进行测量，实验记录如下表。小明认为：误差允许范围内，串联电路中各用
电器两端电压相等且电之和等于电源电压；小红认为：串联电路中各用电器两端电压之和等于电源电压。
请判断谁的观点更具普遍性并说理由：______________________________。
小明实验记录：
实验次数 U /V U /V U /V
AB CD AD
1 0.7 0.7 1.4
2 1.4 1.4 2.9
3 2.1 2.1 4.3
小红实验记录：
实验次数 U /V U /V U /V
AB CD AD
.
4 1 8 0.9 2.7
5 1.4 1.4 2.86 1.1 1.7 2.8
（4）对比两表，从小明的第__________次实验记录发现，两人使用的电池数量相同，测得的电源电压却
不相等。请你分析：两人所测电源电压的差值对应电路中哪些部分的电压？__________（用图中字母表
示）。
19. 在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关
②导体的电阻与导体的横截面积有关
③导体的电阻与导体的材料有关
实验室提供了4根电阻丝，规格、材料如下表
编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
.
D 锰铜合金 0.5 0 5
为了验证上述猜想，他们设计了如图所示的实验电路。
为了验证上述猜想①，应该选用编号为_____两根电阻丝进行实验，实验采用的方法叫_____；如果选用编
号为A、C两根电阻丝进行实验，是为了验证猜想_____（填序号）；如果选用编号为A、D两根电阻丝进
行实验，是为了验证猜想_____（填序号）．分别将A和D两电阻丝接入电路中M、N两点间时，电流表
示数不相同，由此，初步得到的结论是：长度和横截面积相同时，_____。通过电流的大小比较电阻的大
小利用的是_____法。
一、单选题
（2023·山东烟台·统考中考真题）
20. 在电学实验中，遇到电路故障时常用电压表来检测。如图所示，电源电压恒为 ，闭合开关后两灯均不亮，用电压表先后测得 和 两端的电压均为 ，则故障可能是（ ）
.
A 灯 断路 B. 灯 断路 C. 灯 短路 D. 灯 短路
（2023·天津·统考中考真题）
21. 电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向
A端旋转时，连入电路的电阻（ ）
A. 变大
B. 变小
C. 不变
D. 先变大后变小
（2023·湖南永州·统考中考真题）
的
22. 如图所示，当开关S闭合后，电流表无示数，电压表 示数接近电源电压。若电路中只有一处故障
则故障可能是（ ）
A. 灯L 断路 B. 灯L 短路
1 1
C. 灯L 断路 D. 灯L 短路
2 2
（2023·四川达州·统考中考真题）
23. 如图所示，电源电压不变，闭合开关S，灯泡L、L 都发光。一段时间后，由于某个灯泡发生故障，
1 2
使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（ ）A. 灯泡L 和L 发光时，两灯并联
1 2
B. 灯泡熄灭是由于灯L 断路造成的
2
C. 灯泡熄灭是由于灯L 断路造成的
1
D. 灯泡熄灭是由于灯L 短路造成的
2
（2022·山东青岛·统考中考真题）
24. 小明选取一根粗细均匀的铅笔芯，连接成图示电路，把左端夹子固定，移动右端夹子，观察到小灯泡
的亮度发生了变化。实验中，影响导体电阻大小的因素是（ ）
A. 长度 B. 横截面积
C. 电流 D. 电压
（2023·山东泰安·统考中考真题）
25. 如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。已知灯泡L、L 中
1 2
只有一个出现了故障，其它元件均完好。下列说法正确的是（ ）
A. 可能是灯泡L 短路 B. 可能是灯泡L 短路
1 2
C. 可能是灯泡L 断路 D. 一定是灯泡L 断路
1 2
（2022·海南·统考中考真题）
26. 小明在做电学实验时，连接电路如图所示。闭合开关，灯 不发光， 发光，电流表有示数，电压
表无示数。电路故障可能是（ ）A. 电流表断路 B. 电压表短路 C. 灯 断路 D. 灯 短路
（2022·四川眉山·统考中考真题）
27. 小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V
保持不变。他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac两点之间的电压为
U =6V、U =0V、U =6V。若电路只有一处故障，则应是（ ）
ab bc ac
A. 灯泡L 短路 B. 灯泡L 断路
1 1
C. 灯泡L 短路 D. 开关S断路
2
（2023·山东济南·统考中考真题）
28. 如图所示的实物电路由电源、开关S、两个小灯泡L、L 和甲、乙、丙三个电表（电流表或电压表）
1 2
组成。闭合开关S后，两个小灯泡L、L 均能发光。下列关于甲、乙、丙三个电表的判断，正确的是（
1 2
）
A. 甲是电压表，乙、丙是电流表
B. 乙是电压表，甲、丙是电流表
C. 甲是电流表，乙、丙是电压表
D. 丙是电流表，甲、乙是电压表（2023·黑龙江牡丹江·统考中考真题）
29. 如图所示，闭合开关，说法正确的是（ ）
A. 两只小灯泡并联
的
B. 电压表测量L 两端 电压
1
C. 若L 不发光，一定是L 断路
1 1
D. 若L 不发光，电压表一定无示数
2
二、实验题
（2023·四川成都·统考中考真题）
30. 某小组同学利用如图所示电路探究串联电路中的电压关系。
（1）下列操作不正确的是______
A. 连接电路时，开关S处于断开状态
B. 连接电压表时，试触后再选择合适量程
C. 将电压表A接点连线转接至C接点，测量 两端电压
（2）测量灯泡 两端电压时，两灯突然熄灭，电压表示数变为0，若故障可能是由某只灯泡“短路”或
“开路”引起的，则发生故障的灯泡及故障类型是______；
（3）该小组同学用电阻箱代替故障灯泡，继续进行实验，记录数据如下表所示。
实验次数
第1次 0.8 2.0 2.8
第2次 1.0 1.8 2.8
第3次 1.4 1.4 2.7分析表中实验数据，在误差允许范围内，可得出的结论是______。
A. 串联电路中各处电流相等 B. 灯泡阻值随灯泡两端电压增大而增大
C. 串联电路中电阻值越大的部分两端电压越大 D. 串联电路两端的电压等于各部分电路两端的电压之
和
（2022·湖北襄阳·统考中考真题）
31. 小阳同学设计了如图甲所示电路图探究并联电路的电压规律，请你回答下列问题。
（1）分别测出小灯泡L、L 两端的电压及 _____电压，就可以分析并联电路的电压规律；
1 2
（2）当开关闭合时，电压表出现了如图乙所示情况，其原因是电压表 _____；
（3）正确连接电路后，若测得L 两端电压为2.5V，则测L 两端电压是 _____V。
1 2
（2022·黑龙江绥化·统考中考真题）
32. “探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规格如下
表所示。
编号 材料 长度/m 横截面积/mm2 灯泡亮度
A 锰铜合金 0.5 0.8 亮
B 镍铬合金 0.5 0.8 较亮
C 镍铬合金 0.5 0.4 较暗
D 镍铬合金 1.0 0.4 暗
（1）实验中通过观察___________比较电阻丝电阻的大小；
（2）实验中采用的研究方法是___________和转换法；
（3）分别将编号为___________的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料
有关；
（4）分别将编号为B、C的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的___________有关；
（5）分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了___________的
工作原理中；
A．电压表 B．电流表 C．滑动变阻器
（6）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用___________代替小灯泡完成
实验。
（2021·山东济南·统考中考真题）
33. 小刚用如图所示的实验器材来研究调光台灯的工作原理，并连接了部分实验电路。
（1）小刚在连接实验电路之前，应该首先将开关______；
（2）请你用笔画线代替导线，帮小刚连接成完整的实验电路，并让开关闭合时滑动变阻器连入电路的电
阻最大______；
（3）小刚连接完成上述实验电路，检查无误后，闭合开关。发现小灯泡不亮。小刚想：是不是电路中某
处发生了断路？此时，小刚检验实验电路是否发生断路最简单的操作是：______，观察小灯泡是否发光；
（4）小强认为在电路中连入一只电流表，观察电流表是否有示数也能判断电路是否发生了断路。若按照
小强的方法进行判断，电流表可以串联在这个电路中的 ______。
A.电源和开关之间 B.开关和小灯泡之间
C.小灯泡和滑动变阻器之间 D.滑动变阻器和电源之间
三、作图题
（2022·贵州安顺·中考真题）
34. 请按图甲所示的电路图，将图乙中的实物电路，用笔画线代替导线完成电路连接。（连接时导线不交
叉）
四、填空题
（2022·湖北襄阳·统考中考真题）35. 如图所示，多芯线是高压输电常用的导线，它是由多根细导线并联组成。材料、长度相同的多芯线的
电阻 _____（选填“大于”“小于”或“等于”）其中每一根细导线的电阻。
