第十六章 电压 电阻 单元测试
姓名： 班级： 分数：
（满分：100分 时间：90分钟）
题型 选择题 填空题 作图题 实验题 计算题 总计
题数 12 8 3 4 1 28小题
分数 36 25 9 16 14 100分
得分
一、选择题（3分×12=36分）（每小题只有一个选项最符合题意）
1．人们的生活离不开手机，但使用时请注意保护眼睛。一般手机的电池电压是（ ）
A．220V B．3.7V C．2V D．1.5V

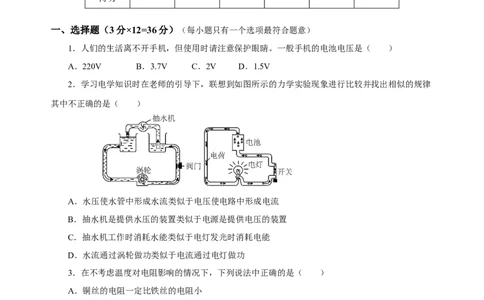

2．学习电学知识时在老师的引导下，联想到如图所示的力学实验现象进行比较并找出相似的规律
其中不正确的是（ ）
A．水压使水管中形成水流类似于电压使电路中形成电流
B．抽水机是提供水压的装置类似于电源是提供电压的装置
C．抽水机工作时消耗水能类似于电灯发光时消耗电能
D．水流通过涡轮做功类似于电流通过电灯做功
3．在不考虑温度对电阻影响的情况下，下列说法中正确的是（ ）
A．铜丝的电阻一定比铁丝的电阻小
B．材料相同的两根导线，短的那根的电阻一定小
C．长短相同的两根导线，粗的那根的电阻一定小
D．同种材料制成的长短相同的导线，细的那根电阻一定大
4．下列四组物体中，都属于绝缘体的一组是（ ）
A．陶瓷、人体、橡胶 B．水银、铜丝、空气
C．大地、塑料、陶瓷 D．玻璃、干木、塑料
5．关于电流、电压和电阻，忽略温度对电阻的影响，下列说法中正确的是（ ）A．只有自由电子定向移动才能形成电流
B．导体两端电压越大，导体的电阻越大
C．导体电阻大小与导体的材料、长度、横截面积有关
D．加在导体两端的电压，是由通过导体的电流决定
6．如图所示，将滑动变阻器连入电路，当滑片P向左移动时，能使连入电阻增大的是（ ）
A．甲和乙 B．乙和丁 C．乙和丙 D．甲和丁

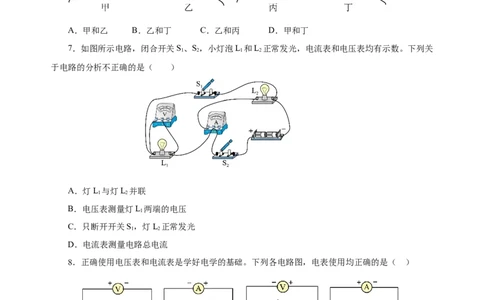

7．如图所示电路，闭合开关S、S，小灯泡L 和L 正常发光，电流表和电压表均有示数。下列关
1 2 1 2
于电路的分析不正确的是（ ）
A．灯L 与灯L 并联
1 2
B．电压表测量灯L 两端的电压
1
C．只断开开关S，灯L 正常发光
1 2
D．电流表测量电路总电流
8．正确使用电压表和电流表是学好电学的基础。下列各电路图，电表使用均正确的是（ ）
A B C D
9．图甲所示电路，当闭合开关S后，两个电压表指针偏转为图乙所示，则电灯L 和L 两端的电压
1 2
分别为（ ）A．1.5V 1.5V B．7.5V 7.5V C．1.5V 6V D．6V 1.5V

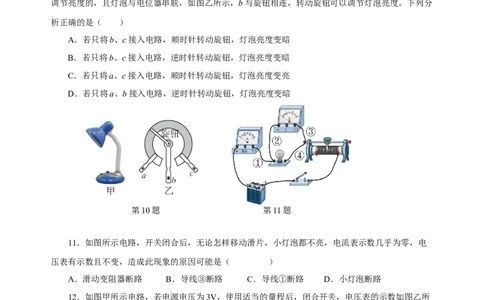

10．小明家里有一个可调亮度的台灯甲，拆开之后发现它是通过电位器（相当于滑动变阻器）来
调节亮度的，且灯泡与电位器串联，如图乙所示，b与旋钮相连，转动旋钮可以调节灯泡亮度。下列分
析正确的是（ ）
A．若只将b、c接入电路，顺时针转动旋钮，灯泡亮度变暗
B．若只将b、c接入电路，逆时针转动旋钮，灯泡亮度变暗
C．若只将a、c接入电路，顺时针转动旋钮，灯泡亮度变亮
D．若只将a、b接入电路，逆时针转动旋钮，灯泡亮度变暗
第10题 第11题
11．如图所示电路，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数几乎为零，电
压表有示数且不变，造成此现象的原因可能是（ ）
A．滑动变阻器断路 B．导线③断路 C．导线①断路 D．小灯泡断路
12．如图甲所示电路，若电源电压为3V，使用适当的量程后，闭合开关，电压表的示数如图乙所
示，则（ ）
A．小灯泡L、L 是串联，电压表测的是L 两端的电压
1 2 2B．小灯泡L、L 是并联，电压表测的是L 两端的电压
1 2 1
C．L 两端的电压是0.5V，L 两端的电压是2.5V；若开关断开，电压表示数为3V
1 2
D．L 两端的电压是2.5V，L 两端的电压是0.5V；若开关断开，电压表示数为0V
1 2
二、填空题（每空1分，共计25分）
13．一节新干电池的电压是____V = ____mV ，如果需要3V的电源，需要将两节干电池____。

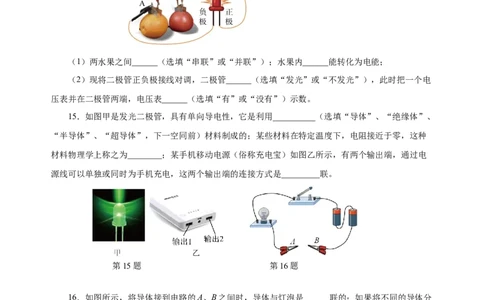

14．两只水果点亮一只发光二极管（如图所示）。
（1）两水果之间______（选填“串联”或“并联”）；水果内______能转化为电能；
（2）现将二极管正负极接线对调，二极管______（选填“发光”或“不发光”），此时把一个电
压表并在二极管两端，电压表______（选填“有”或“没有”）示数。
15．如图甲是发光二极管，具有单向导电性，它是利用__________（选填“导体”、“绝缘体”、
“半导体”、“超导体”，下一空同前）材料制成的；某些材料在特定温度下，电阻接近于零，这种
材料物理学上称之为________；某手机移动电源（俗称充电宝）如图乙所示，有两个输出端，通过电
源线可以单独或同时为手机充电，这两个输出端的连接方式是_________联。
第15题 第16题
16．如图所示，将导体接到电路的A、B之间时，导体与灯泡是______联的；如果将不同的导体分
别接到A、B之间，闭合开关，可通过观察、比较______来判断不同导体电阻的大小，若两个导体的电
阻差异不大，则可以在电路中______作进一步的判断。
17．夜幕降临，道路两侧彩灯五光十色，霓虹灯闪跃跳动，扮靓着城市。一般会使用如图所示的
小彩灯________（选填“串联”或“并联”）成电路，如果有一串节日彩灯上有50只相同的小灯泡，
接到220V的照明电路中，50只小灯泡都发光，则每只小灯泡两端电压为_______，如果电源插头处的
电流为200mA，那么，通过每只小灯泡的电流是_______A。18．1791年，意大利人伏打发明了最早的电池——伏打电堆，小明同学仿造了一个伏打电堆，并
用电压表测量其电压，如图所示。此电池的正极是______（选填“锌板”或“银板”），伏打电堆是
将______能转化为_______能的电池。
第18题 第19题
19．如图所示表示一种自动测定油箱内油面高度的油量表。图中R 的作用是______，测量表其实
0
是一个______表，当油箱油面下降时，油量表的示数将变______。
20．如图甲所示是收音机上用来调节音量的一种电位器，它的实质是一个________，如图乙所示
是它内部的示意图，如果滑片 P 顺时针转动，则接入电路的电阻丝长度______（填“变长”或“变
短”），若要使收音机工作时的音量（电流）最大，滑片 P 应置于图中 点（选填a、b、c、d）
三、作图题（每空3分，共9分）
21．在图中，将电源、电流表、电压表三个元件符号正确填入电路的空缺处，要求：开关S闭合
后，电流方向如图所示，电压表测小灯泡两端的电压。
第21题 第22题22．根据电路图连接实物图。
23．根据如图所示的实物连线图，画出对应的电路图（要求连线要横平竖直，尽量使电路图简洁
美观）。
四、实验探究题（每空1分，共16分）
24．图甲是电阻箱，此时接入电路的阻值读数是_______Ω。如图乙所示是插入式电阻箱的结构示
意图，它的最大阻值________Ω，A、B两个接线柱之间的电阻值是________Ω，
25．请你回答下列问题：
（1）如图甲所示，将电源、灯泡、玻璃、开关依次连入电路，闭合开关，灯泡不亮。用酒精灯灼
烧玻璃，随着该处玻璃温度升高，可见灯泡逐渐变亮起来。此现象说明_________；
（2）如图乙所示，电源电压不变，闭合开关，灯泡L发光。用酒精灯对日光灯灯丝加热，可见小
灯泡的亮度明显变______（选填“亮”或“暗”）。说明日光灯灯丝加热后电阻变______（选填
“大”或“小”）。26．实验小组同学利用两节新干电池，一个开关，将两个灯泡连成一个串联电路，想探究串联电
路中电压的规律。
（1）图甲是连接的电路，经检查发现连接有误，请你只改动一根导线的一端，使电压表正确测量
其中一盏灯泡两端的电压；（在被改动的导线上画“×”，然后画出改动后的导线）
（2）小组同学找到两个电压表，设计了图乙所示的电路图。需要测出ab、bc、ac之间的电压。按
照电路图正确连接好电路后，闭合开关，发现电压表V 和V 的指针偏转角度相同，可能的原因是：
1 2
______（填“V”或“V”）的量程选大了，此时电压表V 的示数为_______V；
1 2 1
（3）解决问题后，小组同学测出了ab间和ac间的电压，为了测量bc间的电压，他应完成的操作
是___________；
A．将V 接a点的导线拆下，接到c点
1
B．将V 接a点的导线拆下，接到b点
2
C．以上两种操作均可
（4）为了得出更普遍的规律，应当进行多次实验，操作方法是：___________。
A．重新连接电路再次测量
B．将灯泡L 和灯泡L 互换位置再次测量
1 2
C．将其中一盏灯泡换成不同规格的灯泡再次测量
27．小组同学用如图所示的电路和表中的金属丝探究“导体的电阻跟哪些因素有关”。
编号 材料 长度/m 横截面积/mm2
1 钢丝 0.5 0.1
2 铁丝 0.5 0.1
3 镍铬合金丝 0.5 0.1
4 镍铬合金丝 0.5 0.2
5 镍铬合金丝 0.1 0.1
（1）为了探究电阻与长度的关系，应选择编号为______的两根金属丝，先后接入A、B间，通过观察______来比较金属丝电阻的大小；
（2）选择编号为3和4的两根金属丝，先后接入A、B间，发现接入3号金属丝时灯泡的亮度比接
入4号时的更暗，说明4号金属丝的阻值更______（选填“大”或“小”），这实验表明：在其他条件
相同时，______，电阻越大；
（3）在我国城乡许多地区进行输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，
这样就______（选填“增大”或“减小”）了输电线的电阻。
五、计算题（共14分）
28．如图所示，用电压表分别测量L 两端的电压U、L 两端的电压U 以及L、L 串联的总电压
1 1 2 2 1 2
U，请根据表盘读数回答下列问题：
（1）L 两端的电压U 是多大？
1 1
（2）L 两端的电压U 是多大？
2 2
（3）L、L 串联的总电压U是多大？
1 2
（4）电源电压是多大？
