专题十六 实物图与电路图转换
——划重点之精细讲义系列
知识点1：电路图

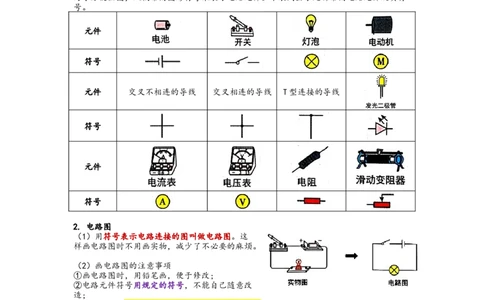

1. 认识电路元件符号
为了方便画图，人们常用图形符号来表示电路元件。下表列出了几种常用电路元件及其符
号。
元件
符号
元件 交叉不相连的导线 交叉相连的导线 T型连接的导线
符号
元件
符号
2. 电路图
（1）用符号表示电路连接的图叫做电路图。这
样画电路图时不用画实物，减少了不必要的麻烦。
（2）画电路图的注意事项
①画电路图时，用铅笔画，便于修改;
②电路元件符号用规定的符号，不能自己随意改
造;
③画导线时，要横平竖直，不交叉，最好呈长方形，力求将电路图画得简洁美观，各部分
大小比例适中;
④导线的中间不能有间隔，那样表示电路连接不好;
⑤要合理安排电路元件符号，使它们均匀分布在电路图上，电路元件不要画在拐角处;
⑥当根据实物图画电路图时，要根据实物图，从电源正极出发，沿电流方向将每条回路中
各元件依次用元件符号表示并连接起来。
知识2：通路 断路 短路类别 概念 图示 特点
电路中有持续电
通路 处处连通的电路
流，用电器工作
电 路 中 没 有 电
断路 某处断开的电路 流，用电器不工
作
用电器不工作，
直接用导线把电
电路中有较大电
短路 源的正、负极连
流，可能会烧坏
接起来
电源

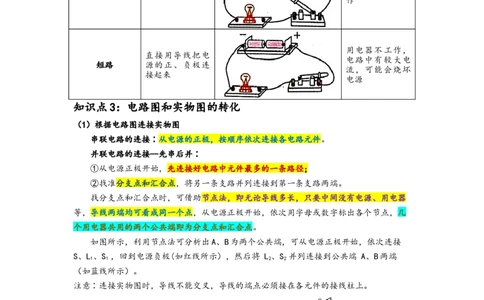

知识点3：电路图和实物图的转化
（1）根据电路图连接实物图
串联电路的连接∶从电源的正极，按顺序依次连接各电路元件。
并联电路的连接--先串后并∶
①从电源正极开始，先连接好电路中元件最多的一条路径;
②找准分支点和汇合点，将另一条支路并列连接到第一条支路两端。
找分支点和汇合点时，可借助节点法，即无论导线多长，只要中间没有电源、用电器
等，导线两端均可看成同一个点，从电源正极开始，依次用字母或数字标出各个节点，几
个用电器共用的两个公共端即为分支点和汇合点。
如图所示，利用节点法可分析出A、B为两个公共端，可从电源正极开始，依次连接
S、L、S ，回到电源负极(如红线所示），然后将 L、S 并列连接到公共端 A、B两端
1 1 2 2
（如蓝线所示）。
注意∶连接实物图时，导线不能交叉，导线的端点必须接在各元件的接线柱上。
（2）根据实物图 画电路图
串联电路:根据电流的走向依次将各电路元件用元件符号表示并连接起来。
并联电路:
①对照实物图，分析电路的连接情况（可借助节点法），找出干路和支路，明确分支
点和汇合点;
②先画出其中的一条通路，再将其他支路并列画在公共端两边。如图所示，根据实物
图，先画出其中一条通路（如红线所示）∶电源、S、S、L，再画出含S、L 的支路（如
1 1 2 2蓝线所示）。
一、根据电路图连接实物图
1．根据电路图连接实物图。
【答案】
【详解】按电流流向法连接实物图：从电源的正极出发，依次串联灯泡L、开关、灯泡
1
L，回到电源的负极，如下图所示：
2
2．分析图中的电路图，请用笔画线代替导线将实物图连接起来。【答案】
【详解】由电路图知，开关、灯泡L、L 和电流表依次串联在电源两极上，电压表并联在
2 1
L 两端，由于电路中电流和灯泡电压未知，为了安全电压表和电流表可选用大量程，实物
2
图如图所示：

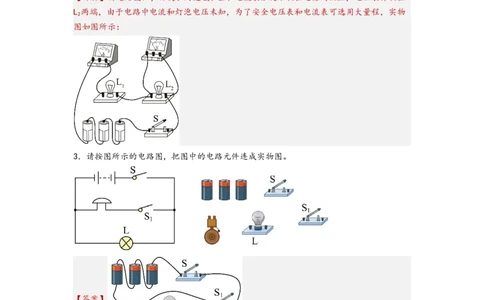

3．请按图所示的电路图，把图中的电路元件连成实物图。
【答案】
【详解】由电路图可知，该电路为并联电路，开关S在干路中控制整个电路；开关S 在支
1
路中控制电铃；电流从电源正极出发，依次串联开关S、开关S1、电铃回到电源的负极，
再将灯泡L并联到开关S1、电铃的两端，实物图如下图所示4．按图甲中的电路图，将图乙中的实物连成电路（电流表选用0~3A量程）。
【答案】
【详解】由电路图可知，两灯泡并联后再与电流表、开关、电源串联组成电路，从电源的
正极出发，依次串联开关、电流表、灯泡L 回到电源的负极，然后把灯泡L 并联在灯泡L
1 2 1
两端，要注意电流表选用0~3A量程，如图所示：
5．根据如图所示的电路图，连接实物电路（连线不能交叉）。【答案】
【详解】由电路图知，灯泡L、开关S、灯泡L，依次连接在电源两极上，实物图连接如
1 2
图所示：
。
6．根据所给的实物图，在虚线框内画出相应的电路图。
【答案】
【详解】由左边实物电路图可知，从电源出发，开始分为两条支路，一条支路经过灯L、
2
开关S，另一条支路经过灯L，然后两条支路汇聚到开关S 回到电源负极，即两灯泡并联，
2 1 2
开关S 控制干路，开关S 控制灯L 所在支路，根据实物电路图作出电路图，如下图左图所
1 2 2
示；由右边实物电路图可知，从电源出发，经过开关S开始分为两条支路，一条支路经过
开关S、灯L，另一条支路经过开关S、灯L，然后共同回到电源负极，即两灯并联，开
1 1 2 2
关S控制干路，开关S 控制灯L 所在支路，开关S 控制灯L 所在支路，根据实物电路图作
1 1 2 2
出电路图，如下图右图所示：7．按图甲所示的电路图，把图乙中的电路元件连接起来。
【答案】
【详解】根据电流流向法，先从正极出发依次串联开关S、电流表A 后分支，一支经过灯
1
泡L，回到电源负极，另一支经过电流表A、灯泡L，回到电源负极；如下图所示
1 2 2

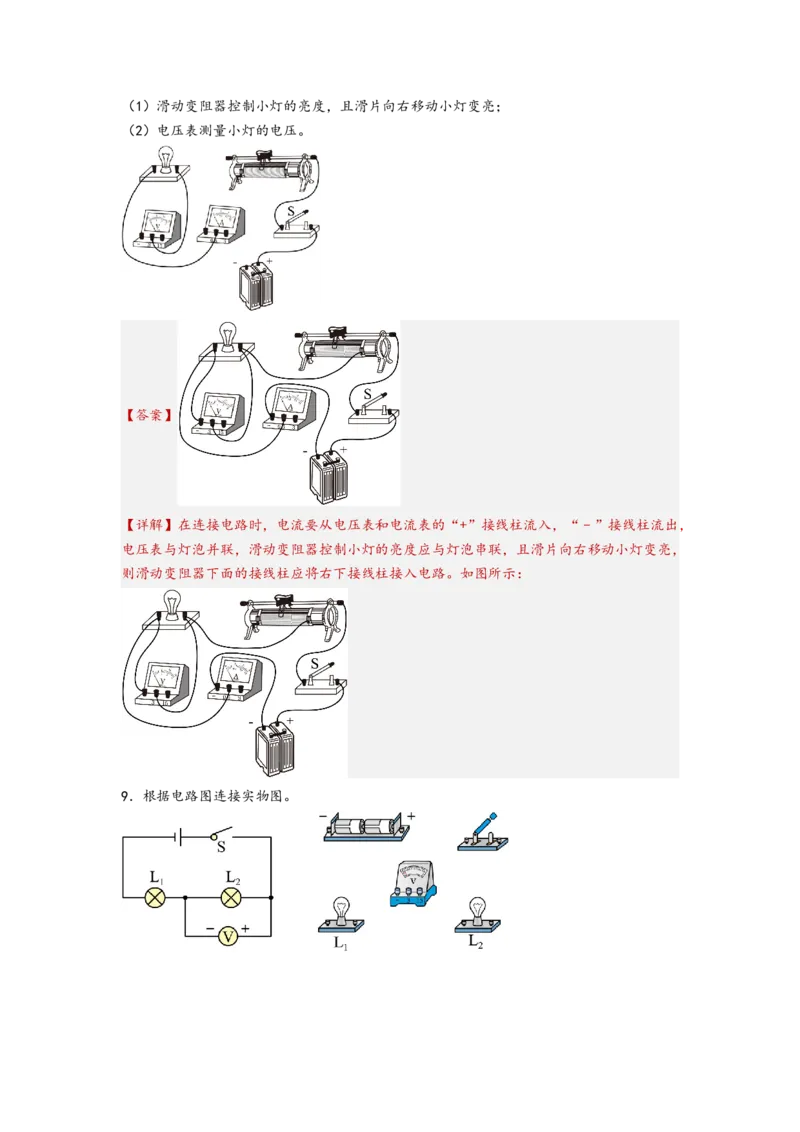

8．根据要求连接实物图，要求：（1）滑动变阻器控制小灯的亮度，且滑片向右移动小灯变亮；
（2）电压表测量小灯的电压。
【答案】
【详解】在连接电路时，电流要从电压表和电流表的“+”接线柱流入，“﹣”接线柱流出，
电压表与灯泡并联，滑动变阻器控制小灯的亮度应与灯泡串联，且滑片向右移动小灯变亮，
则滑动变阻器下面的接线柱应将右下接线柱接入电路。如图所示：

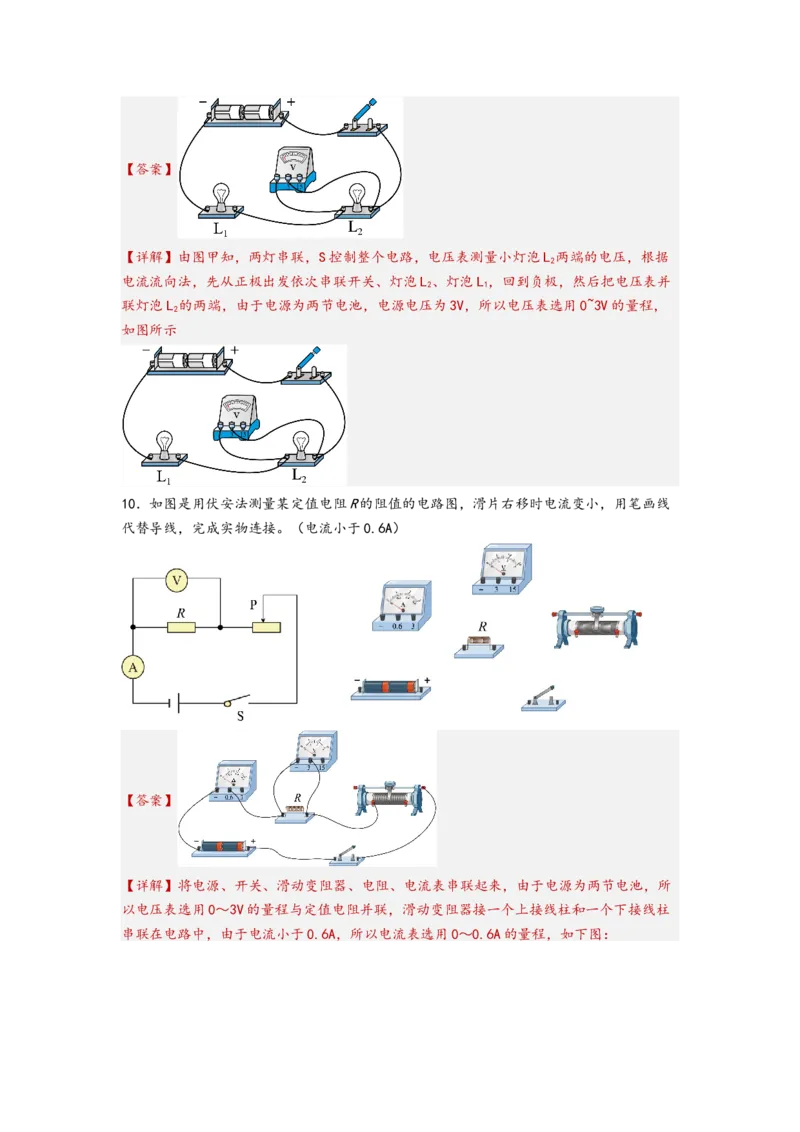

9．根据电路图连接实物图。【答案】
【详解】由图甲知，两灯串联，S控制整个电路，电压表测量小灯泡L 两端的电压，根据
2
电流流向法，先从正极出发依次串联开关、灯泡L、灯泡L，回到负极，然后把电压表并
2 1
联灯泡L 的两端，由于电源为两节电池，电源电压为3V，所以电压表选用0~3V的量程，
2
如图所示
10．如图是用伏安法测量某定值电阻R的阻值的电路图，滑片右移时电流变小，用笔画线
代替导线，完成实物连接。（电流小于0.6A）
【答案】
【详解】将电源、开关、滑动变阻器、电阻、电流表串联起来，由于电源为两节电池，所
以电压表选用0～3V的量程与定值电阻并联，滑动变阻器接一个上接线柱和一个下接线柱

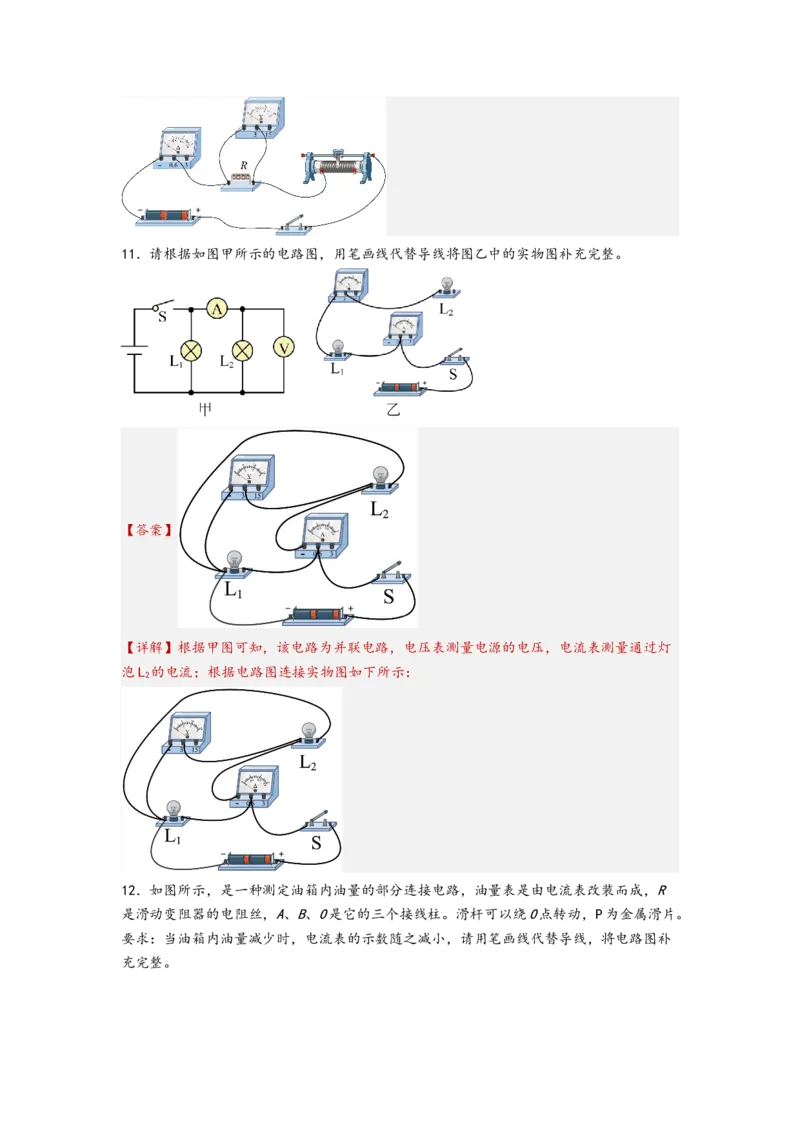

串联在电路中，由于电流小于0.6A，所以电流表选用0～0.6A的量程，如下图：11．请根据如图甲所示的电路图，用笔画线代替导线将图乙中的实物图补充完整。
【答案】
【详解】根据甲图可知，该电路为并联电路，电压表测量电源的电压，电流表测量通过灯
泡L 的电流；根据电路图连接实物图如下所示：
2

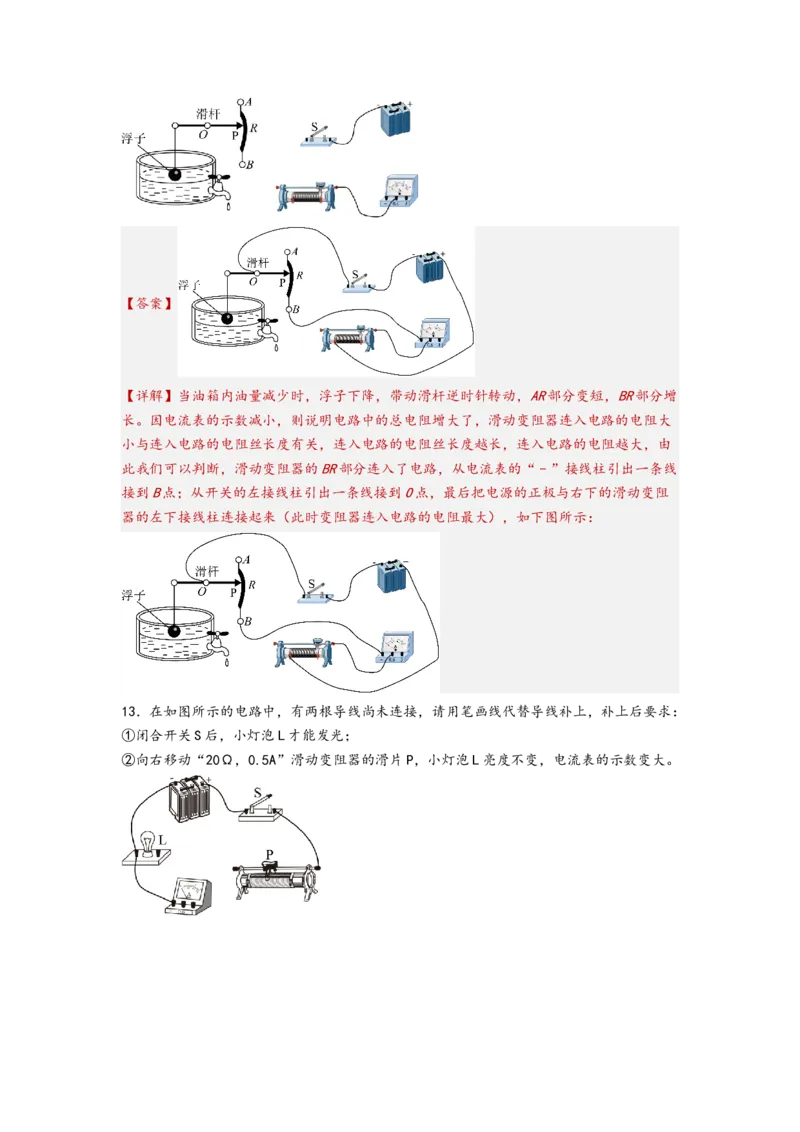

12．如图所示，是一种测定油箱内油量的部分连接电路，油量表是由电流表改装而成，R
是滑动变阻器的电阻丝，A、B、O是它的三个接线柱。滑杆可以绕O点转动，P为金属滑片。
要求：当油箱内油量减少时，电流表的示数随之减小，请用笔画线代替导线，将电路图补
充完整。【答案】
【详解】当油箱内油量减少时，浮子下降，带动滑杆逆时针转动，AR部分变短，BR部分增
长。因电流表的示数减小，则说明电路中的总电阻增大了，滑动变阻器连入电路的电阻大
小与连入电路的电阻丝长度有关，连入电路的电阻丝长度越长，连入电路的电阻越大，由
此我们可以判断，滑动变阻器的BR部分连入了电路，从电流表的“﹣”接线柱引出一条线
接到B点；从开关的左接线柱引出一条线接到O点，最后把电源的正极与右下的滑动变阻
器的左下接线柱连接起来（此时变阻器连入电路的电阻最大），如下图所示：

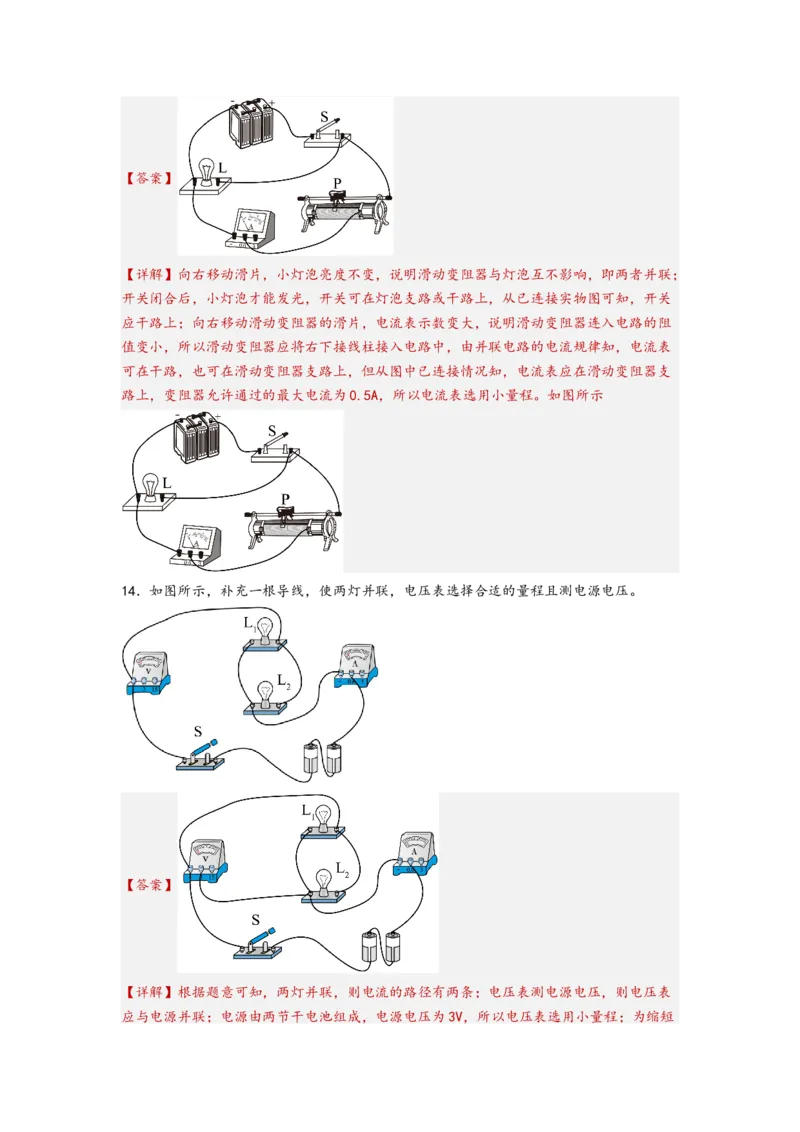

13．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：
①闭合开关S后，小灯泡L才能发光；
②向右移动“20Ω，0.5A”滑动变阻器的滑片P，小灯泡L亮度不变，电流表的示数变大。【答案】
【详解】向右移动滑片，小灯泡亮度不变，说明滑动变阻器与灯泡互不影响，即两者并联；
开关闭合后，小灯泡才能发光，开关可在灯泡支路或干路上，从已连接实物图可知，开关
应干路上；向右移动滑动变阻器的滑片，电流表示数变大，说明滑动变阻器连入电路的阻
值变小，所以滑动变阻器应将右下接线柱接入电路中，由并联电路的电流规律知，电流表
可在干路，也可在滑动变阻器支路上，但从图中已连接情况知，电流表应在滑动变阻器支
路上，变阻器允许通过的最大电流为0.5A，所以电流表选用小量程。如图所示
14．如图所示，补充一根导线，使两灯并联，电压表选择合适的量程且测电源电压。
【答案】
【详解】根据题意可知，两灯并联，则电流的路径有两条；电压表测电源电压，则电压表

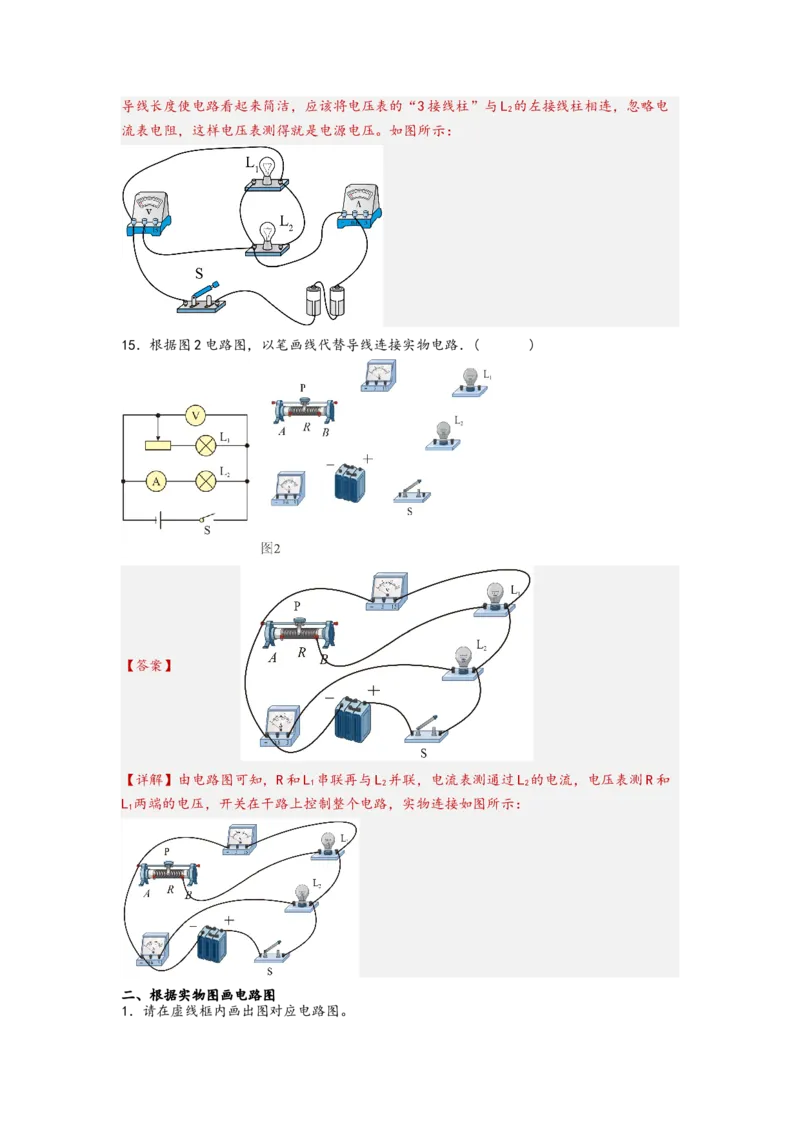

应与电源并联；电源由两节干电池组成，电源电压为3V，所以电压表选用小量程；为缩短导线长度使电路看起来简洁，应该将电压表的“3接线柱”与L 的左接线柱相连，忽略电
2
流表电阻，这样电压表测得就是电源电压。如图所示：
15．根据图2电路图，以笔画线代替导线连接实物电路．( )
【答案】
【详解】由电路图可知，R和L 串联再与L 并联，电流表测通过L 的电流，电压表测R和
1 2 2
L 两端的电压，开关在干路上控制整个电路，实物连接如图所示：
1
二、根据实物图画电路图

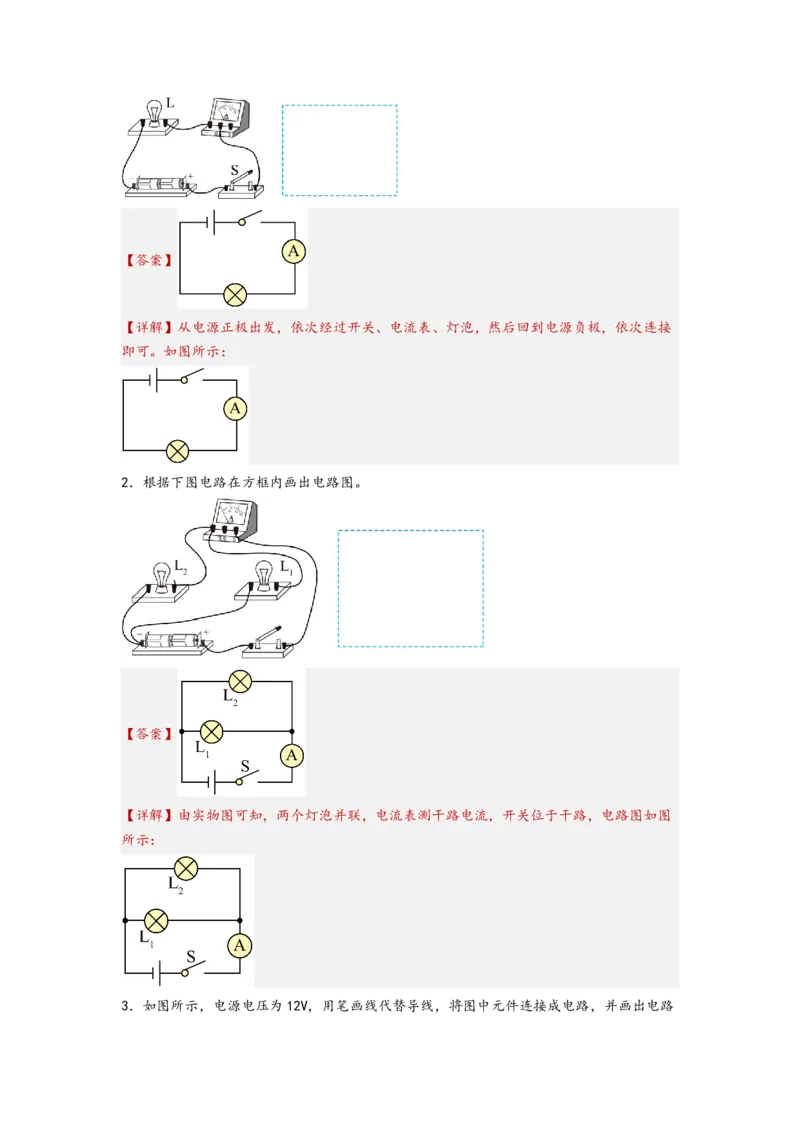

1．请在虚线框内画出图对应电路图。【答案】
【详解】从电源正极出发，依次经过开关、电流表、灯泡，然后回到电源负极，依次连接
即可。如图所示：
2．根据下图电路在方框内画出电路图。
【答案】
【详解】由实物图可知，两个灯泡并联，电流表测干路电流，开关位于干路，电路图如图
所示：

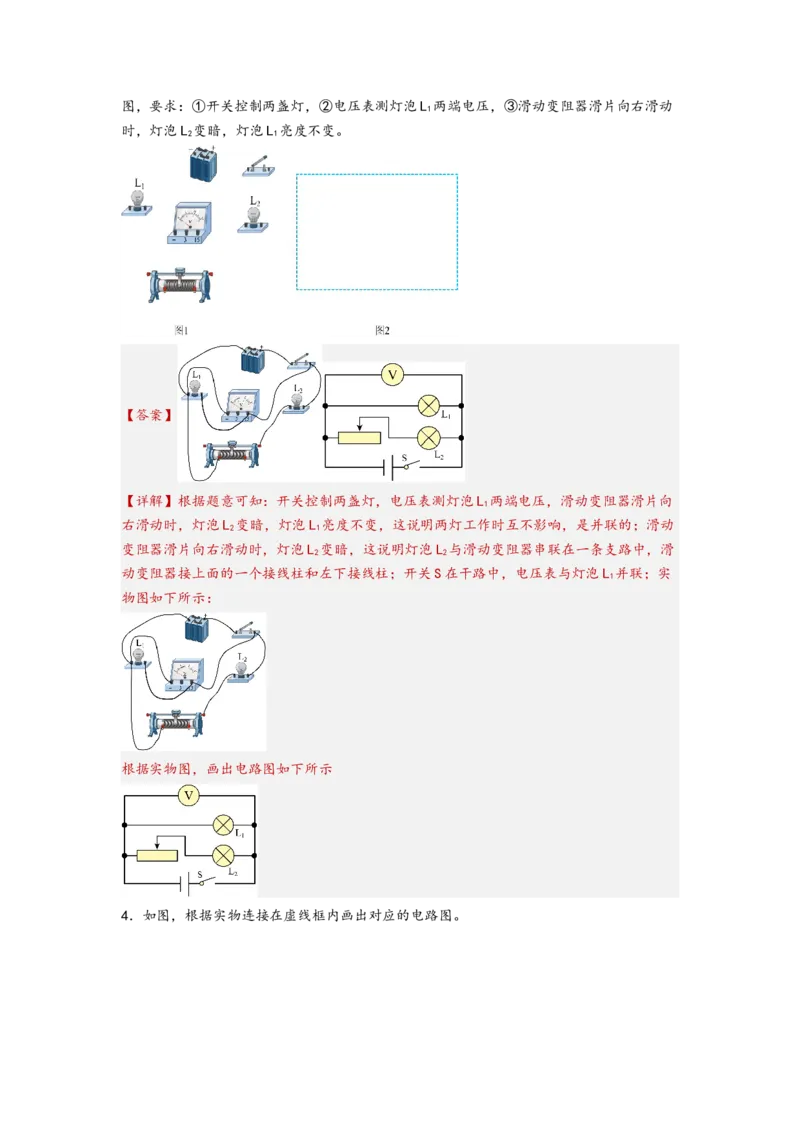

3．如图所示，电源电压为12V，用笔画线代替导线，将图中元件连接成电路，并画出电路图，要求：①开关控制两盏灯，②电压表测灯泡L 两端电压，③滑动变阻器滑片向右滑动
1
时，灯泡L 变暗，灯泡L 亮度不变。
2 1
【答案】
【详解】根据题意可知：开关控制两盏灯，电压表测灯泡L 两端电压，滑动变阻器滑片向
1
右滑动时，灯泡L 变暗，灯泡L 亮度不变，这说明两灯工作时互不影响，是并联的；滑动
2 1
变阻器滑片向右滑动时，灯泡L 变暗，这说明灯泡L 与滑动变阻器串联在一条支路中，滑
2 2
动变阻器接上面的一个接线柱和左下接线柱；开关S在干路中，电压表与灯泡L 并联；实
1
物图如下所示：
根据实物图，画出电路图如下所示

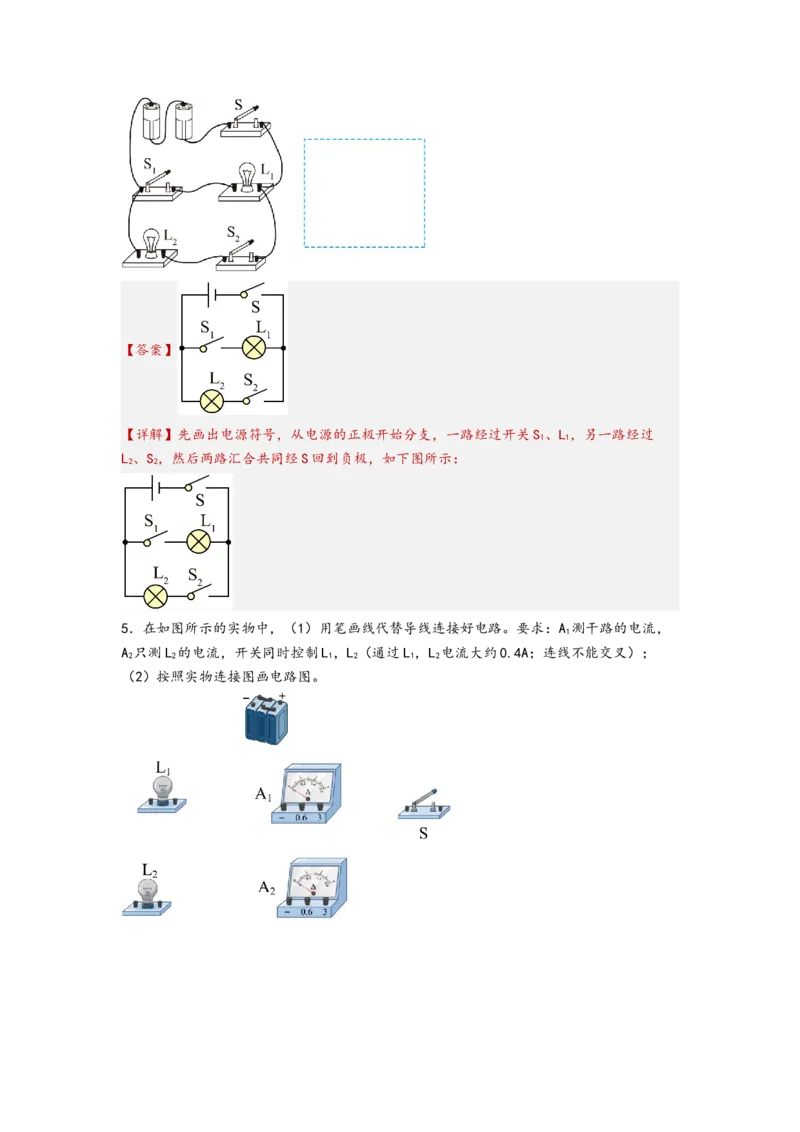

4．如图，根据实物连接在虚线框内画出对应的电路图。【答案】
【详解】先画出电源符号，从电源的正极开始分支，一路经过开关S、L，另一路经过
1 1
L、S，然后两路汇合共同经S回到负极，如下图所示：
2 2

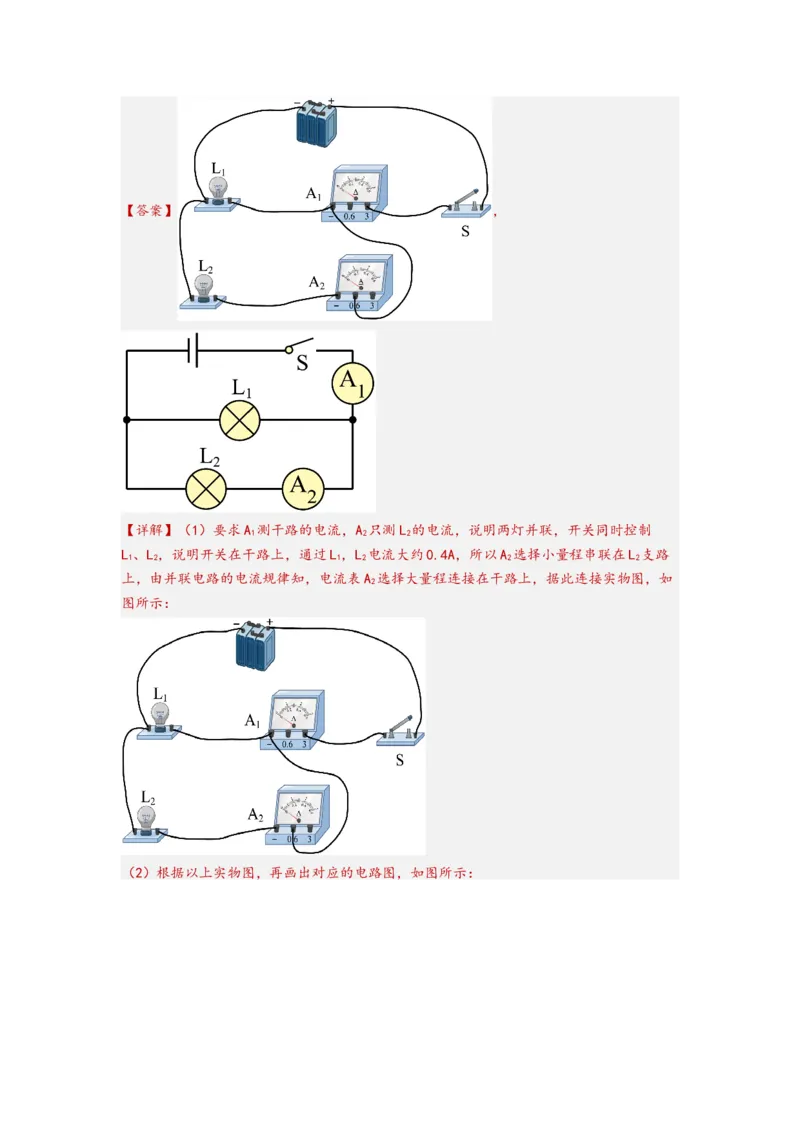

5．在如图所示的实物中，（1）用笔画线代替导线连接好电路。要求：A 测干路的电流，
1
A 只测L 的电流，开关同时控制L，L（通过L，L 电流大约0.4A；连线不能交叉）；
2 2 1 2 1 2
（2）按照实物连接图画电路图。【答案】 ，
【详解】（1）要求A 测干路的电流，A 只测L 的电流，说明两灯并联，开关同时控制
1 2 2
L、L，说明开关在干路上，通过L，L 电流大约0.4A，所以A 选择小量程串联在L 支路
1 2 1 2 2 2
上，由并联电路的电流规律知，电流表A 选择大量程连接在干路上，据此连接实物图，如
2
图所示：

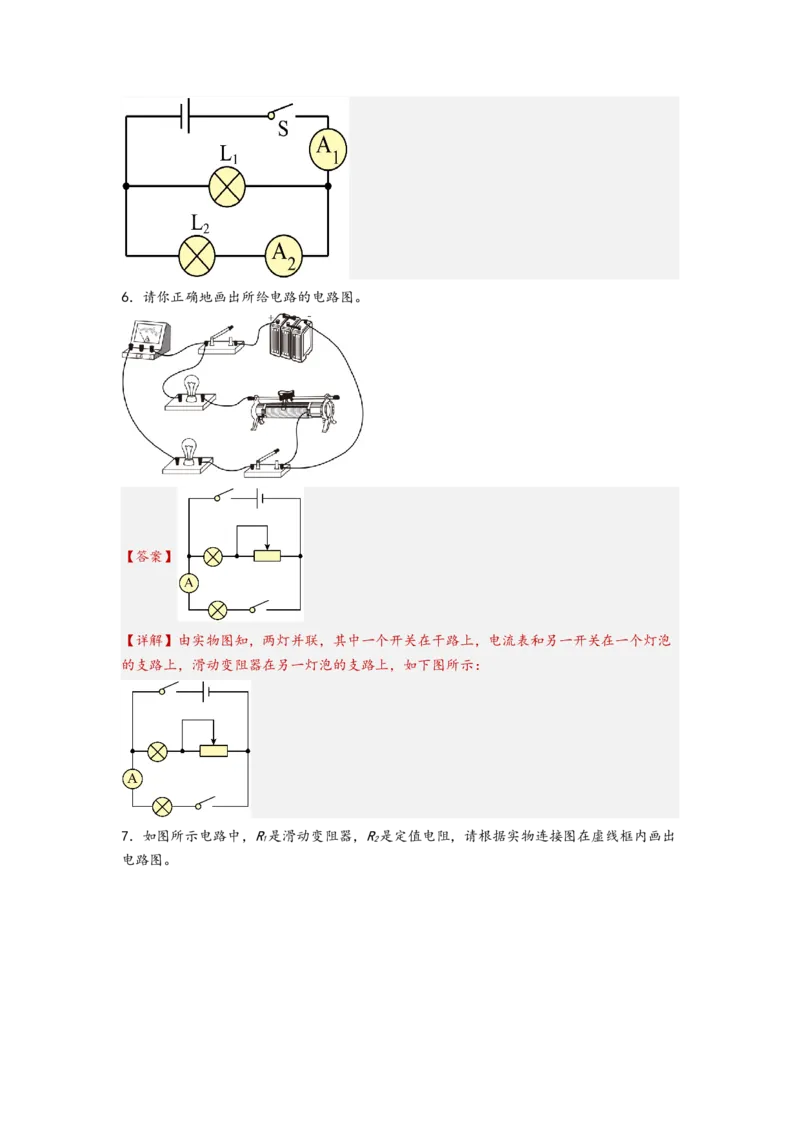

（2）根据以上实物图，再画出对应的电路图，如图所示：6．请你正确地画出所给电路的电路图。
【答案】
【详解】由实物图知，两灯并联，其中一个开关在干路上，电流表和另一开关在一个灯泡
的支路上，滑动变阻器在另一灯泡的支路上，如下图所示：

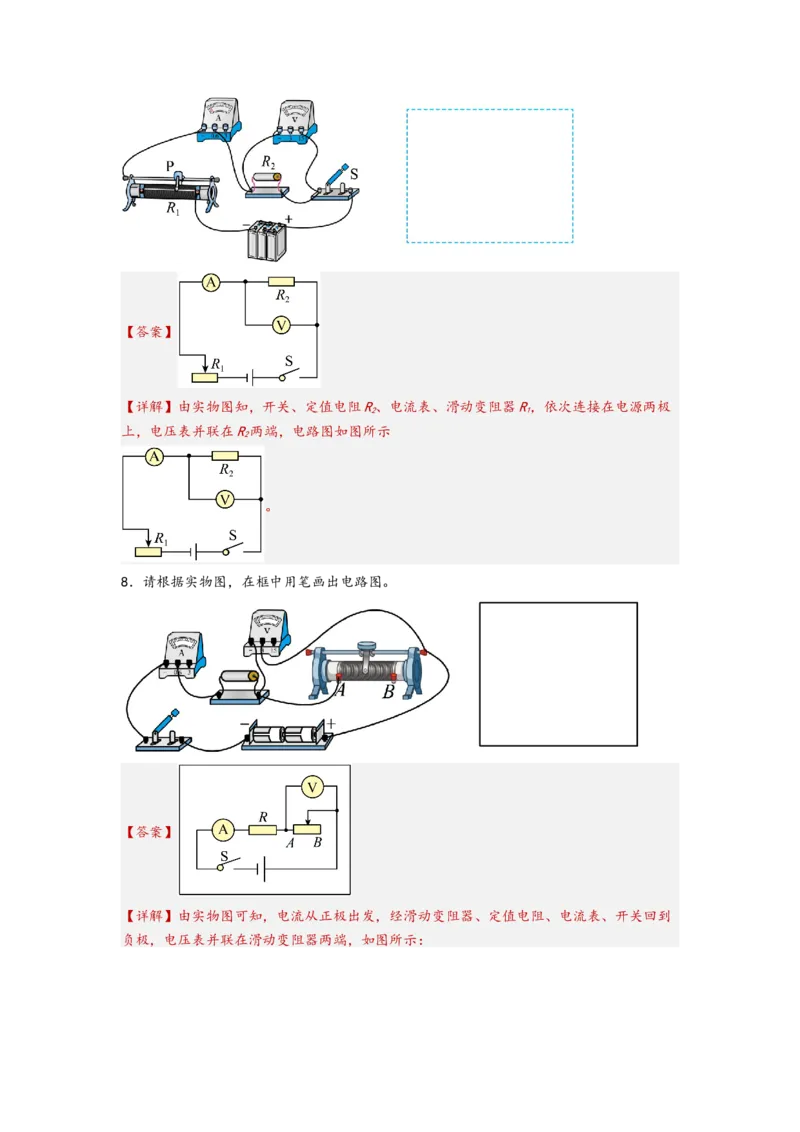

7．如图所示电路中，R是滑动变阻器，R是定值电阻，请根据实物连接图在虚线框内画出
1 2
电路图。【答案】
【详解】由实物图知，开关、定值电阻R、电流表、滑动变阻器R，依次连接在电源两极
2 1
上，电压表并联在R两端，电路图如图所示
2
。
8．请根据实物图，在框中用笔画出电路图。
【答案】
【详解】由实物图可知，电流从正极出发，经滑动变阻器、定值电阻、电流表、开关回到

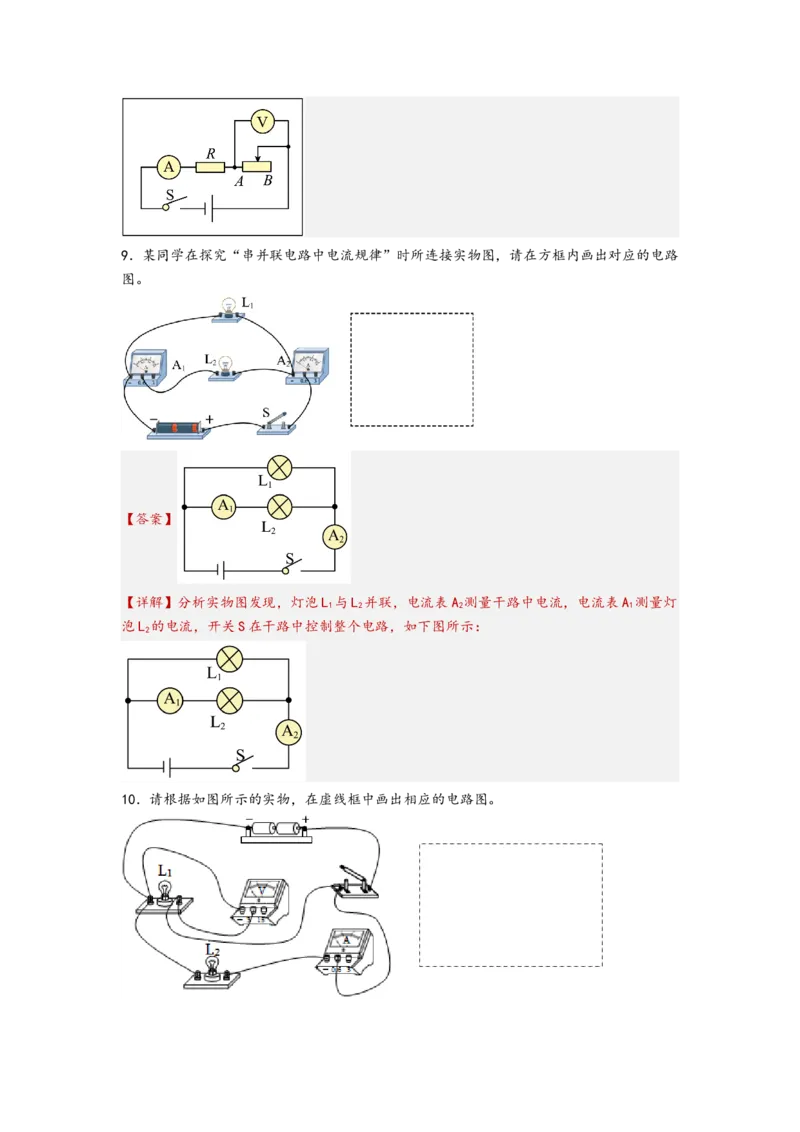

负极，电压表并联在滑动变阻器两端，如图所示：9．某同学在探究“串并联电路中电流规律”时所连接实物图，请在方框内画出对应的电路
图。
【答案】
【详解】分析实物图发现，灯泡L 与L 并联，电流表A 测量干路中电流，电流表A 测量灯
1 2 2 1
泡L 的电流，开关S在干路中控制整个电路，如下图所示：
2

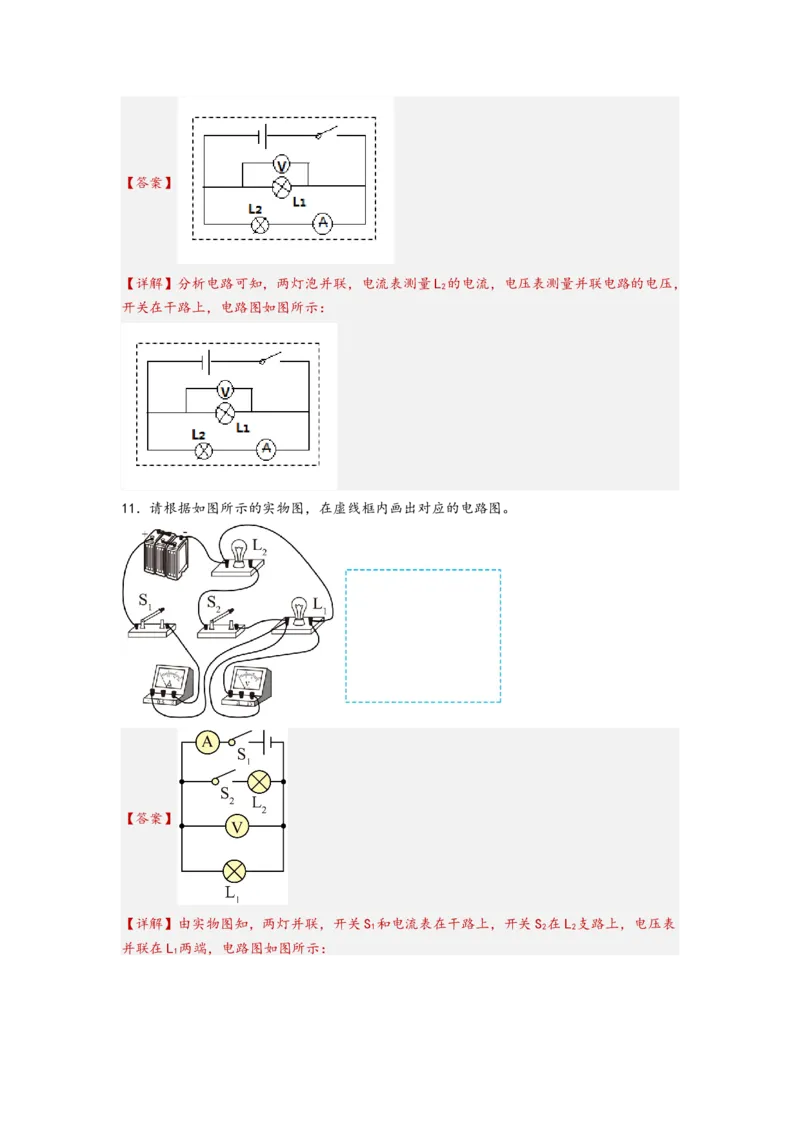

10．请根据如图所示的实物，在虚线框中画出相应的电路图。【答案】
【详解】分析电路可知，两灯泡并联，电流表测量L 的电流，电压表测量并联电路的电压，
2
开关在干路上，电路图如图所示：
11．请根据如图所示的实物图，在虚线框内画出对应的电路图。
【答案】
【详解】由实物图知，两灯并联，开关S 和电流表在干路上，开关S 在L 支路上，电压表
1 2 2
并联在L 两端，电路图如图所示：

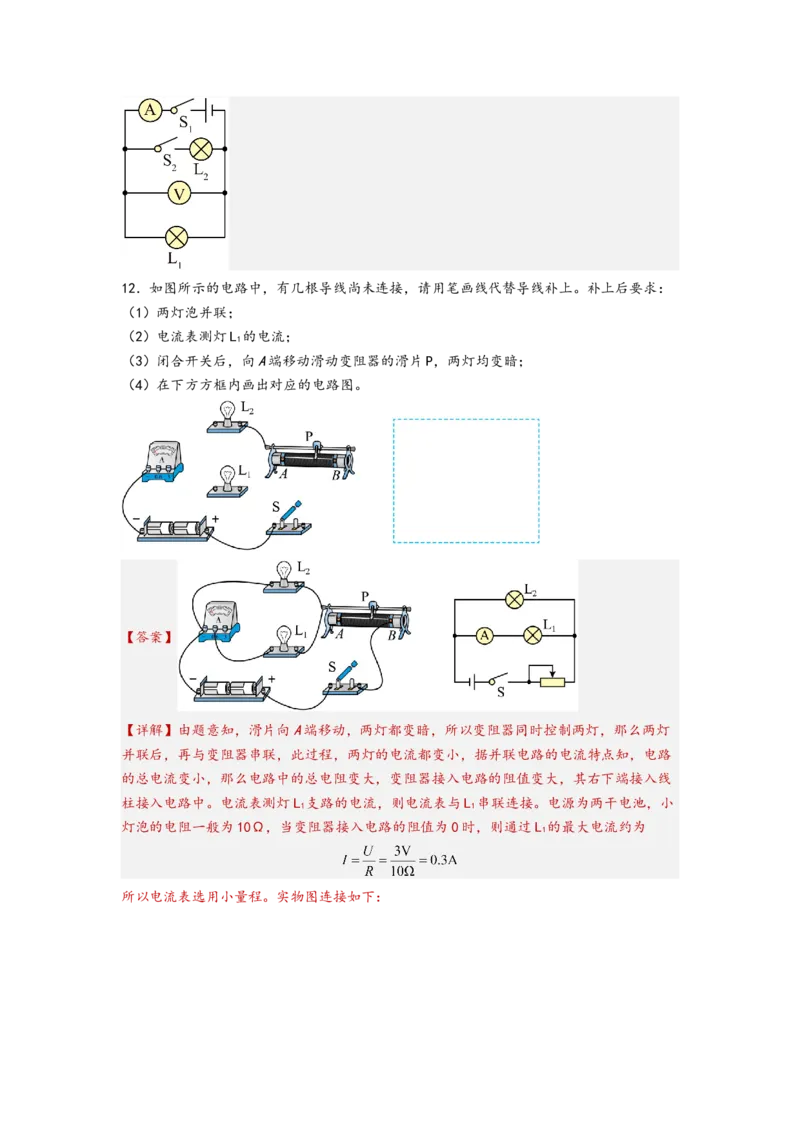

112．如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。补上后要求：
（1）两灯泡并联；
（2）电流表测灯L 的电流；
1
（3）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗；
（4）在下方方框内画出对应的电路图。
【答案】
【详解】由题意知，滑片向A端移动，两灯都变暗，所以变阻器同时控制两灯，那么两灯
并联后，再与变阻器串联，此过程，两灯的电流都变小，据并联电路的电流特点知，电路
的总电流变小，那么电路中的总电阻变大，变阻器接入电路的阻值变大，其右下端接入线
柱接入电路中。电流表测灯L 支路的电流，则电流表与L 串联连接。电源为两干电池，小
1 1
灯泡的电阻一般为10Ω，当变阻器接入电路的阻值为0时，则通过L 的最大电流约为
1

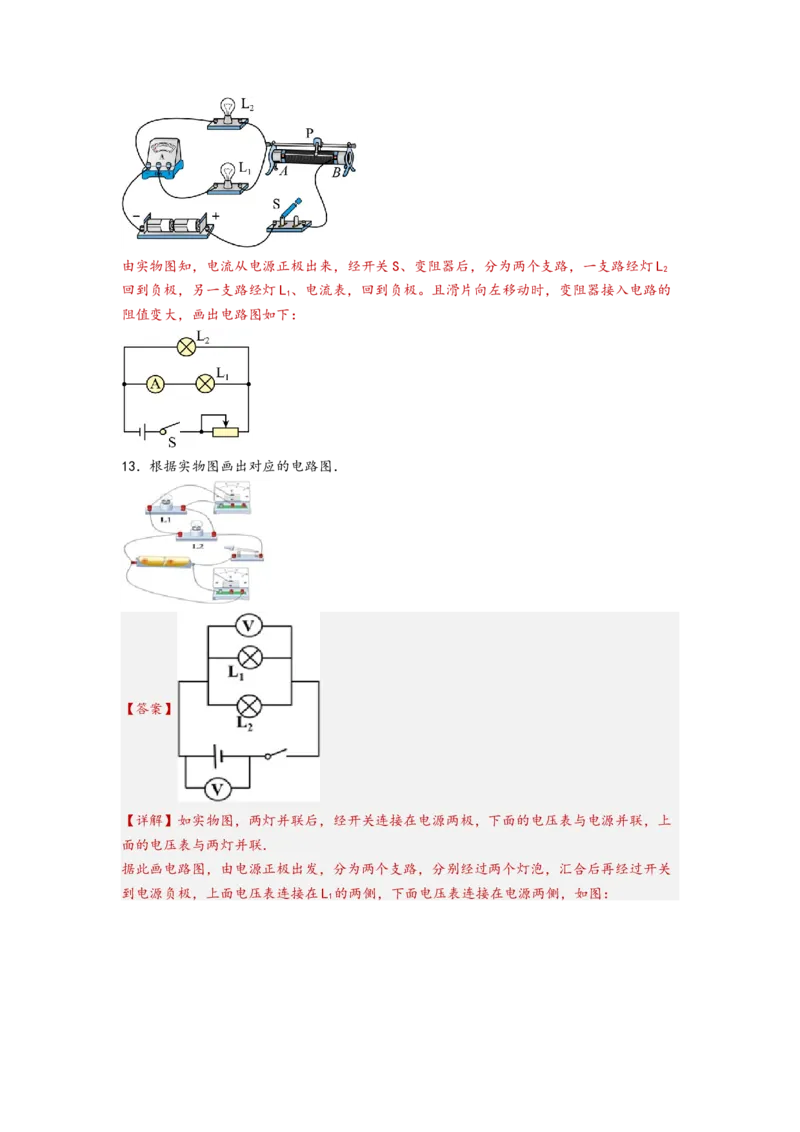

所以电流表选用小量程。实物图连接如下：由实物图知，电流从电源正极出来，经开关S、变阻器后，分为两个支路，一支路经灯L
2
回到负极，另一支路经灯L、电流表，回到负极。且滑片向左移动时，变阻器接入电路的
1
阻值变大，画出电路图如下：
13．根据实物图画出对应的电路图．
【答案】
【详解】如实物图，两灯并联后，经开关连接在电源两极，下面的电压表与电源并联，上
面的电压表与两灯并联．
据此画电路图，由电源正极出发，分为两个支路，分别经过两个灯泡，汇合后再经过开关
到电源负极，上面电压表连接在L 的两侧，下面电压表连接在电源两侧，如图：

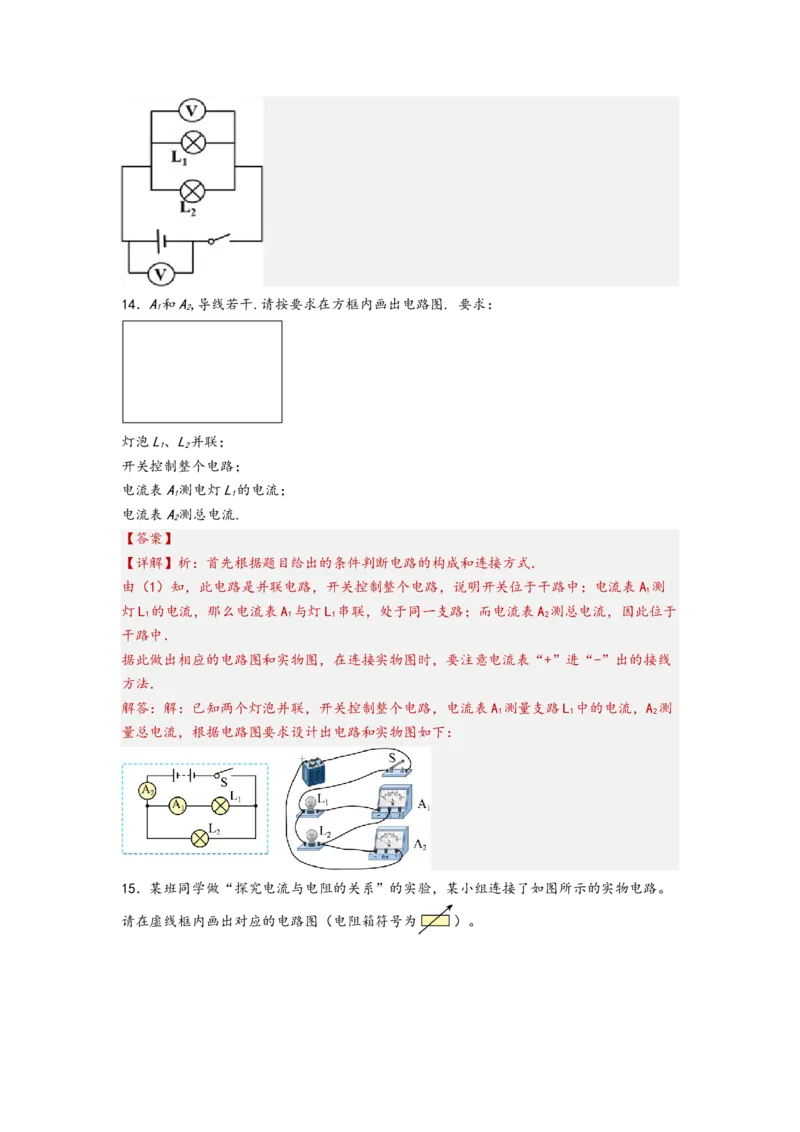

114．A和A,导线若干.请按要求在方框内画出电路图. 要求：
1 2
灯泡L、L并联；
1 2
开关控制整个电路；
电流表A测电灯L的电流；
1 1
电流表A测总电流.
2
【答案】
【详解】析：首先根据题目给出的条件判断电路的构成和连接方式．
由（1）知，此电路是并联电路，开关控制整个电路，说明开关位于干路中；电流表A 测
1
灯L 的电流，那么电流表A 与灯L 串联，处于同一支路；而电流表A 测总电流，因此位于
1 1 1 2
干路中．
据此做出相应的电路图和实物图，在连接实物图时，要注意电流表“+”进“-”出的接线
方法．
解答：解：已知两个灯泡并联，开关控制整个电路，电流表A 测量支路L 中的电流，A 测
1 1 2
量总电流，根据电路图要求设计出电路和实物图如下：

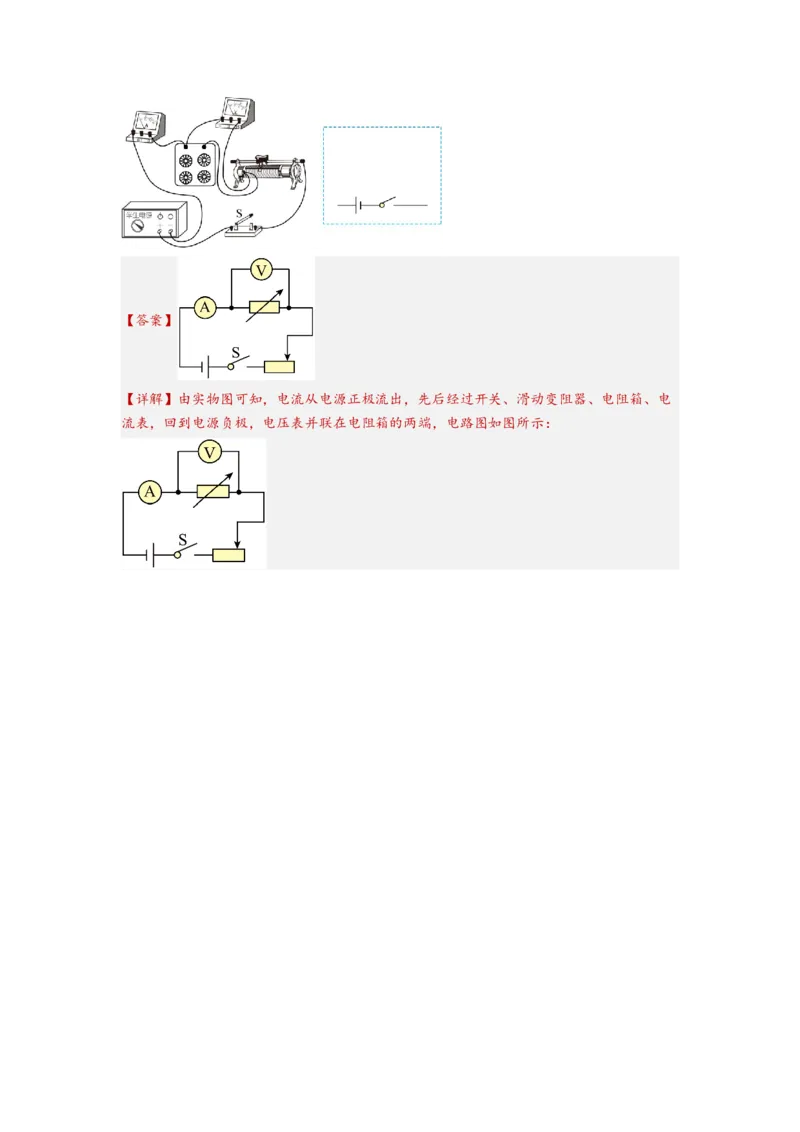

15．某班同学做“探究电流与电阻的关系”的实验，某小组连接了如图所示的实物电路。
请在虚线框内画出对应的电路图（电阻箱符号为 ）。【答案】
【详解】由实物图可知，电流从电源正极流出，先后经过开关、滑动变阻器、电阻箱、电
流表，回到电源负极，电压表并联在电阻箱的两端，电路图如图所示：
