专题 20 电路故障分析
——划重点之精细讲义系列
一、电流表及电压表示数变化分析
1．当电路任何一处位置出现断路时，电流表无示数。

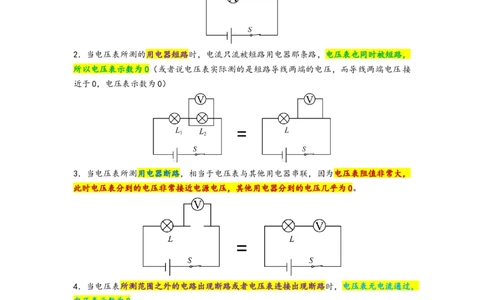

2．当电压表所测的用电器短路时，电流只流被短路用电器那条路，电压表也同时被短路，
所以电压表示数为0（或者说电压表实际测的是短路导线两端的电压，而导线两端电压接
近于0，电压表示数为0）
3．当电压表所测用电器断路，相当于电压表与其他用电器串联，因为电压表阻值非常大，
此时电压表分到的电压非常接近电源电压，其他用电器分到的电压几乎为0。
4．当电压表所测范围之外的电路出现断路或者电压表连接出现断路时，电压表无电流通过，
电压表示数为0。
二、串联电路故障分析灯泡 电表示数
电路图 故障
现象
L不亮 有示数（示 变大至等于
1
无示数 L短路
1
L亮 数变大） 电源电压
2
L亮 有示数（示 变大至等于
1
无示数 L短路
2
L不亮 数变大） 电源电压
2
L不亮 变大至等于
1
无示数 无示数 L断路
1
L不亮 电源电压
2
L不亮 变大至等于
1
无示数 无示数 L断路
2
L不亮 电源电压
2
L不亮 电压表测量范
1
无示数 无示数 无示数
L不亮 围外某处断路
2

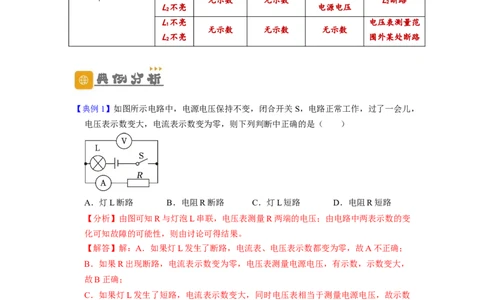

【典例1】如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作，过了一会儿，
电压表示数变大，电流表示数变为零，则下列判断中正确的是（ ）
A．灯L断路 B．电阻R断路 C．灯L短路 D．电阻R短路
【分析】由图可知R与灯泡L串联，电压表测量R两端的电压；由电路中两表示数的变
化可知故障的可能性，则由讨论可得结果。
【解答】解：A．如果灯L发生了断路，电流表、电压表示数都变为零，故A不正确；
B．如果R出现断路，电流表示数变为零，电压表测量电源电压，有示数，示数变大，
故B正确；
C．如果灯L发生了短路，电流表示数变大，同时电压表相当于测量电源电压，故示数
也变大，故C不正确；
D．如果R出现短路，电压表示数为0，电流表有示数，示数变大，故D不正确。
故选：B。
【点评】本题考查学生对于电路故障分析的能力，要求学生能正确分析电路，并且全面
考虑题目中出现的可能性。

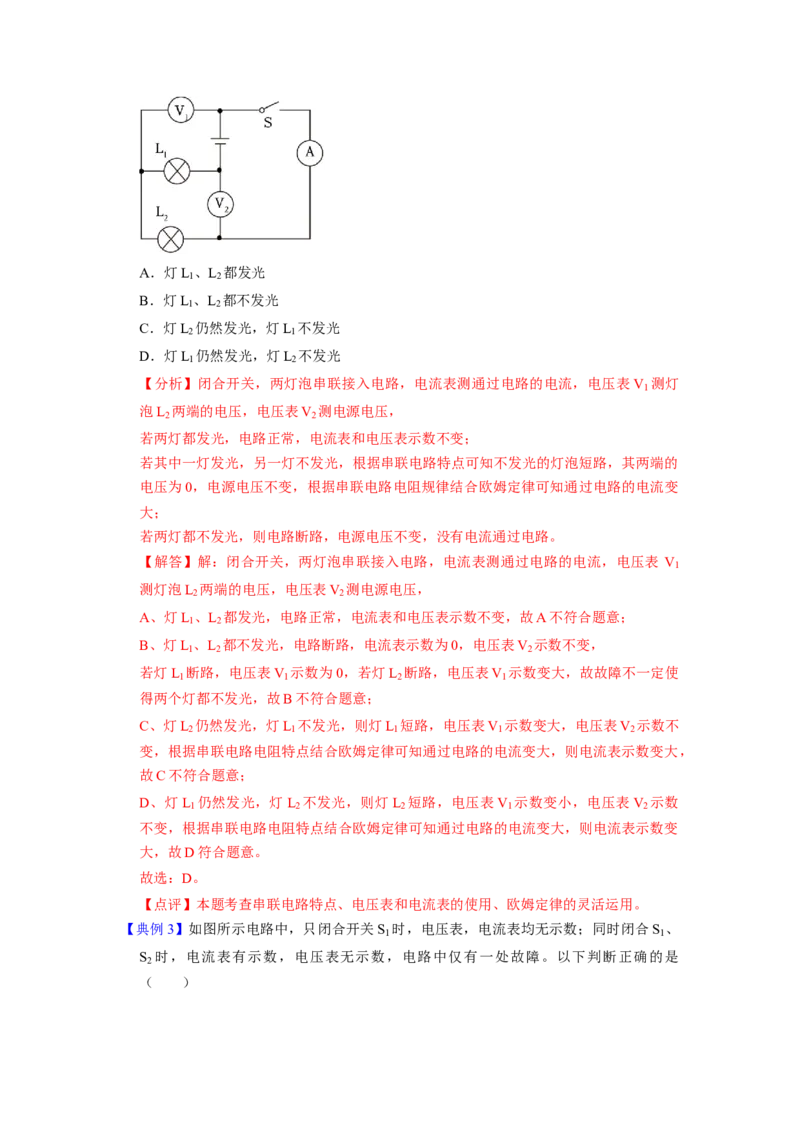

【典例2】如图所示，电源电压不变，闭合开关S，灯L 和L 均发光，过了一段时间，突
1 2
然三个电表中一个示数变大，一个示数变小，另一个示数不变。若电路中的故障只有一
处，且只发生在灯L 或L 上，请你判断故障刚发生后，灯可能的发光情况是（ ）
1 2A．灯L 、L 都发光
1 2
B．灯L 、L 都不发光
1 2
C．灯L 仍然发光，灯L 不发光
2 1
D．灯L 仍然发光，灯L 不发光
1 2

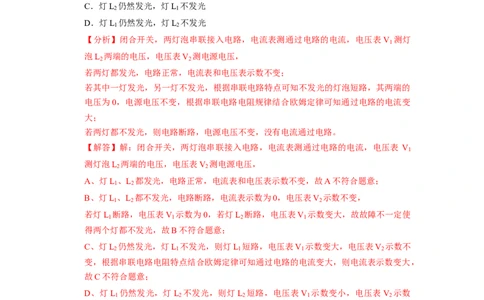

【分析】闭合开关，两灯泡串联接入电路，电流表测通过电路的电流，电压表V 测灯
1
泡L 两端的电压，电压表V 测电源电压，
2 2
若两灯都发光，电路正常，电流表和电压表示数不变；
若其中一灯发光，另一灯不发光，根据串联电路特点可知不发光的灯泡短路，其两端的
电压为0，电源电压不变，根据串联电路电阻规律结合欧姆定律可知通过电路的电流变
大；
若两灯都不发光，则电路断路，电源电压不变，没有电流通过电路。
【解答】解：闭合开关，两灯泡串联接入电路，电流表测通过电路的电流，电压表 V
1
测灯泡L 两端的电压，电压表V 测电源电压，
2 2
A、灯L 、L 都发光，电路正常，电流表和电压表示数不变，故A不符合题意；
1 2
B、灯L 、L 都不发光，电路断路，电流表示数为0，电压表V 示数不变，
1 2 2
若灯L 断路，电压表V 示数为0，若灯L 断路，电压表V 示数变大，故故障不一定使
1 1 2 1
得两个灯都不发光，故B不符合题意；
C、灯L 仍然发光，灯L 不发光，则灯L 短路，电压表V 示数变大，电压表V 示数不
2 1 1 1 2
变，根据串联电路电阻特点结合欧姆定律可知通过电路的电流变大，则电流表示数变大，
故C不符合题意；
D、灯L 仍然发光，灯L 不发光，则灯L 短路，电压表V 示数变小，电压表V 示数
1 2 2 1 2
不变，根据串联电路电阻特点结合欧姆定律可知通过电路的电流变大，则电流表示数变
大，故D符合题意。
故选：D。
【点评】本题考查串联电路特点、电压表和电流表的使用、欧姆定律的灵活运用。

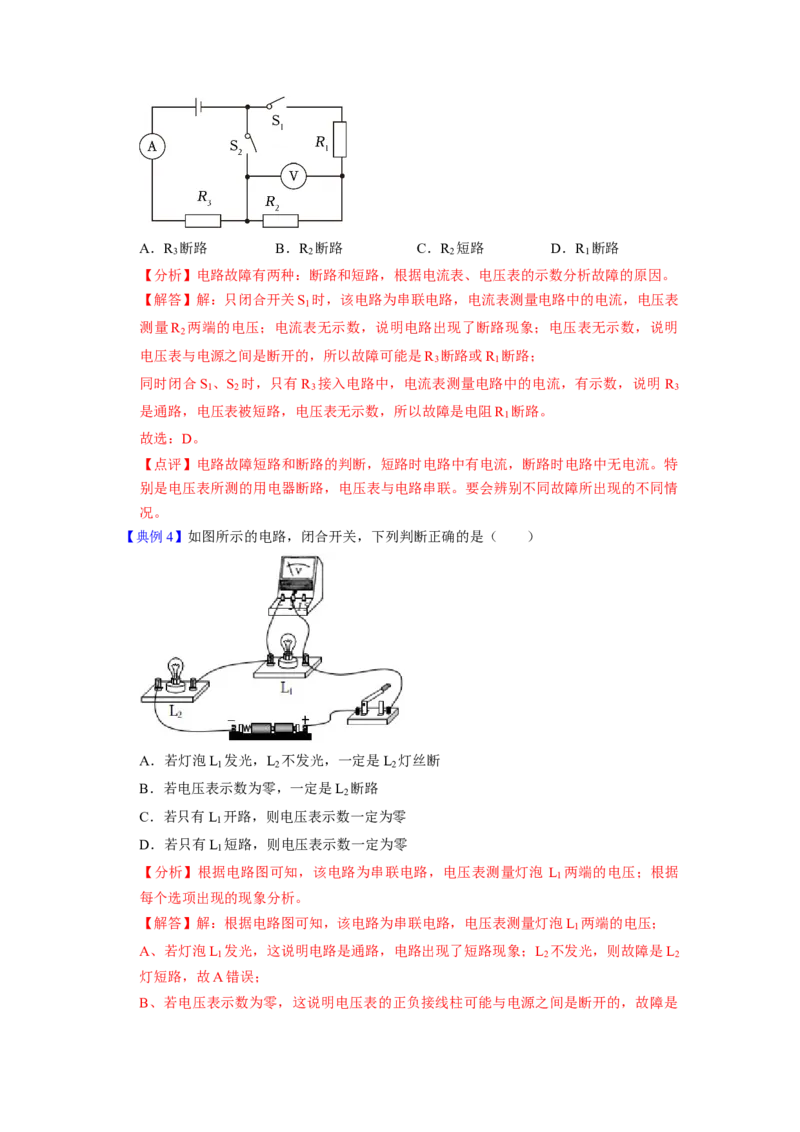

【典例3】如图所示电路中，只闭合开关S 时，电压表，电流表均无示数；同时闭合S 、
1 1
S 时，电流表有示数，电压表无示数，电路中仅有一处故障。以下判断正确的是
2
（ ）A．R 断路 B．R 断路 C．R 短路 D．R 断路
3 2 2 1
【分析】电路故障有两种：断路和短路，根据电流表、电压表的示数分析故障的原因。
【解答】解：只闭合开关S 时，该电路为串联电路，电流表测量电路中的电流，电压表
1
测量R 两端的电压；电流表无示数，说明电路出现了断路现象；电压表无示数，说明
2
电压表与电源之间是断开的，所以故障可能是R 断路或R 断路；
3 1
同时闭合S 、S 时，只有R 接入电路中，电流表测量电路中的电流，有示数，说明 R
1 2 3 3
是通路，电压表被短路，电压表无示数，所以故障是电阻R 断路。
1
故选：D。
【点评】电路故障短路和断路的判断，短路时电路中有电流，断路时电路中无电流。特
别是电压表所测的用电器断路，电压表与电路串联。要会辨别不同故障所出现的不同情
况。

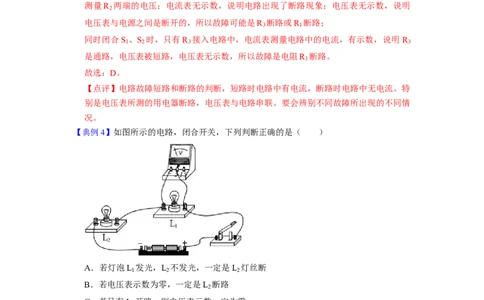

【典例4】如图所示的电路，闭合开关，下列判断正确的是（ ）
A．若灯泡L 发光，L 不发光，一定是L 灯丝断
1 2 2
B．若电压表示数为零，一定是L 断路
2
C．若只有L 开路，则电压表示数一定为零
1
D．若只有L 短路，则电压表示数一定为零
1
【分析】根据电路图可知，该电路为串联电路，电压表测量灯泡 L 两端的电压；根据
1
每个选项出现的现象分析。
【解答】解：根据电路图可知，该电路为串联电路，电压表测量灯泡L 两端的电压；
1
A、若灯泡L 发光，这说明电路是通路，电路出现了短路现象；L 不发光，则故障是L
1 2 2
灯短路，故A错误；
B、若电压表示数为零，这说明电压表的正负接线柱可能与电源之间是断开的，故障是L 断路；也可能是电压表被短路，即灯泡L 短路，故B错误；
2 1
C、若只有L 开路，电压表的正负接线柱与电源之间是接通的，则电压表示数一定不为
1
零，故C错误；
D、若只有L 短路，则电压表也会被短路，电压表示数一定为零，故D正确。
1
故选：D。
【点评】本题考查了串联电路故障的判定，难度不大。
三、并联电路故障分析
灯泡 电表示数
电路图 故障
现象
L不亮 不变，且 L所在
1 1
变小 无示数 不变
L亮 与A相等 支路断路
2
L亮 不变，且 L所在
1 2
变小 无示数 不变
L不亮 与A相等 支路断路
2
L亮 电压表两端连
1
不变 不变 不变 无示数
L亮 接线有断路
2
L不亮 A、B或
1
变小 变小为零 不变 不变
L亮 C、D间断路
2
L不亮 变大甚至 变大甚至
1
变小为零 变小为零 L短路
1
L不亮 可能烧毁 可能烧毁
2
L不亮 变大甚至 变大甚至
1
变小为零 变小为零 L短路
2
L不亮 可能烧毁 可能烧毁
2
L不亮
1
变小为零 变小为零 变小为零 变小为零 干路某处断路
L不亮
2

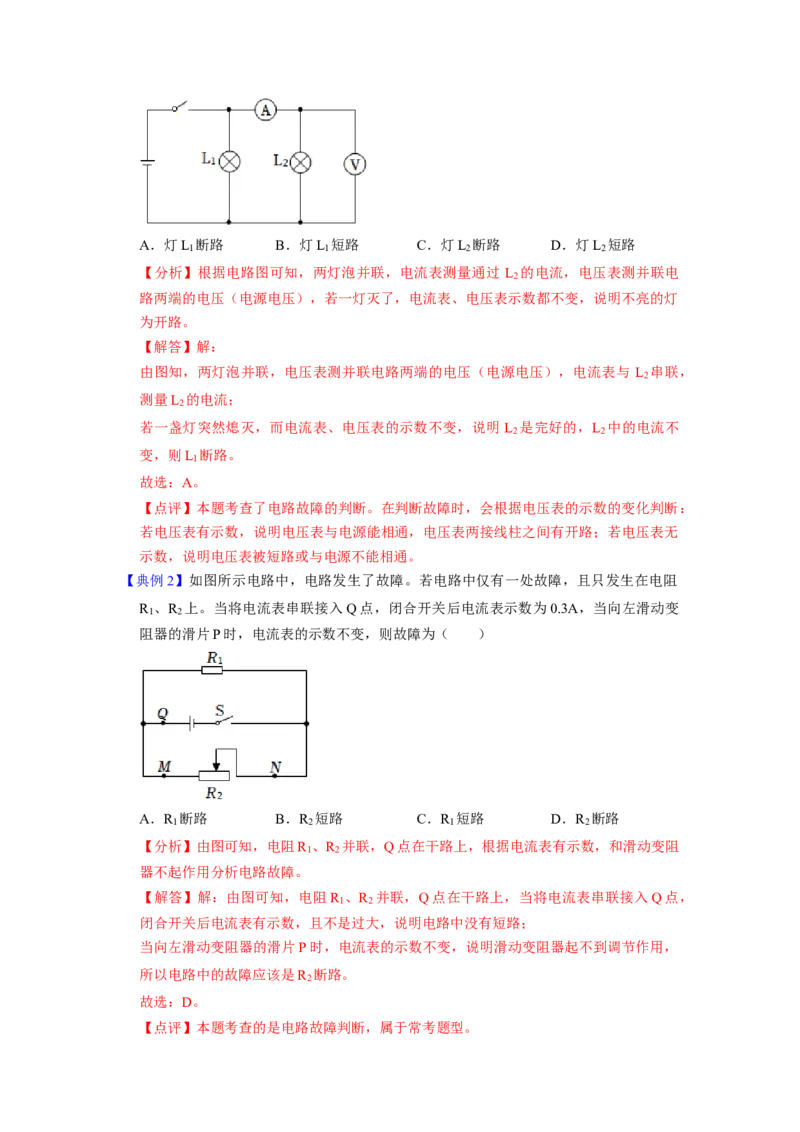

【典例1】如图所示电路中，电源电压保持不变。当开关闭合后，两灯都发光。一段时间
后，其中一盏灯突然熄灭，但电流表和电压表的示数不变。产生这一现象可能是由于（
）A．灯L 断路 B．灯L 短路 C．灯L 断路 D．灯L 短路
1 1 2 2
【分析】根据电路图可知，两灯泡并联，电流表测量通过 L 的电流，电压表测并联电
2
路两端的电压（电源电压），若一灯灭了，电流表、电压表示数都不变，说明不亮的灯
为开路。
【解答】解：
由图知，两灯泡并联，电压表测并联电路两端的电压（电源电压），电流表与 L 串联，
2
测量L 的电流；
2
若一盏灯突然熄灭，而电流表、电压表的示数不变，说明 L 是完好的，L 中的电流不
2 2
变，则L 断路。
1
故选：A。
【点评】本题考查了电路故障的判断。在判断故障时，会根据电压表的示数的变化判断：
若电压表有示数，说明电压表与电源能相通，电压表两接线柱之间有开路；若电压表无
示数，说明电压表被短路或与电源不能相通。
【典例2】如图所示电路中，电路发生了故障。若电路中仅有一处故障，且只发生在电阻
R 、R 上。当将电流表串联接入Q点，闭合开关后电流表示数为0.3A，当向左滑动变
1 2
阻器的滑片P时，电流表的示数不变，则故障为（ ）
A．R 断路 B．R 短路 C．R 短路 D．R 断路
1 2 1 2
【分析】由图可知，电阻R 、R 并联，Q点在干路上，根据电流表有示数，和滑动变阻
1 2
器不起作用分析电路故障。
【解答】解：由图可知，电阻R 、R 并联，Q点在干路上，当将电流表串联接入Q点，
1 2
闭合开关后电流表有示数，且不是过大，说明电路中没有短路；
当向左滑动变阻器的滑片P时，电流表的示数不变，说明滑动变阻器起不到调节作用，
所以电路中的故障应该是R 断路。
2
故选：D。

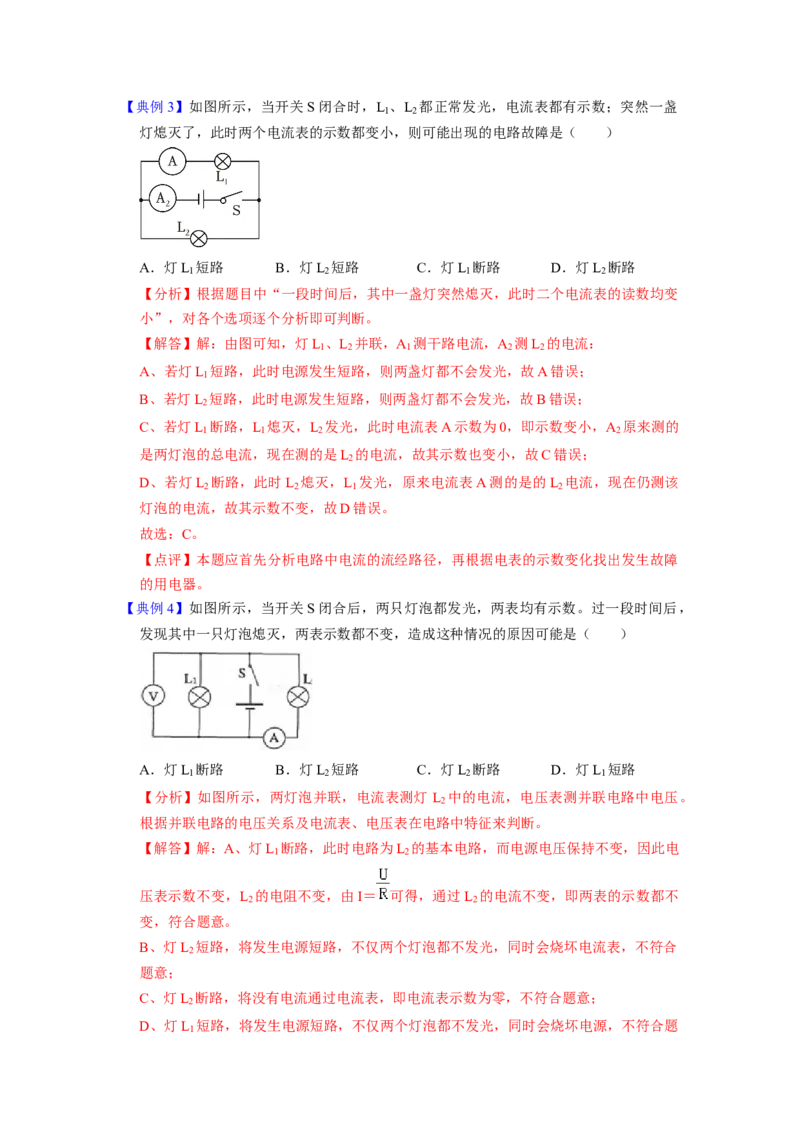

【点评】本题考查的是电路故障判断，属于常考题型。【典例3】如图所示，当开关S闭合时，L 、L 都正常发光，电流表都有示数；突然一盏
1 2
灯熄灭了，此时两个电流表的示数都变小，则可能出现的电路故障是（ ）
A．灯L 短路 B．灯L 短路 C．灯L 断路 D．灯L 断路
1 2 1 2
【分析】根据题目中“一段时间后，其中一盏灯突然熄灭，此时二个电流表的读数均变
小”，对各个选项逐个分析即可判断。
【解答】解：由图可知，灯L 、L 并联，A 测干路电流，A 测L 的电流：
1 2 1 2 2
A、若灯L 短路，此时电源发生短路，则两盏灯都不会发光，故A错误；
1
B、若灯L 短路，此时电源发生短路，则两盏灯都不会发光，故B错误；
2
C、若灯L 断路，L 熄灭，L 发光，此时电流表A示数为0，即示数变小，A 原来测的
1 1 2 2
是两灯泡的总电流，现在测的是L 的电流，故其示数也变小，故C错误；
2
D、若灯L 断路，此时L 熄灭，L 发光，原来电流表A测的是的L 电流，现在仍测该
2 2 1 2
灯泡的电流，故其示数不变，故D错误。
故选：C。
【点评】本题应首先分析电路中电流的流经路径，再根据电表的示数变化找出发生故障
的用电器。
【典例4】如图所示，当开关S闭合后，两只灯泡都发光，两表均有示数。过一段时间后，
发现其中一只灯泡熄灭，两表示数都不变，造成这种情况的原因可能是（ ）
A．灯L 断路 B．灯L 短路 C．灯L 断路 D．灯L 短路
1 2 2 1
【分析】如图所示，两灯泡并联，电流表测灯 L 中的电流，电压表测并联电路中电压。
2
根据并联电路的电压关系及电流表、电压表在电路中特征来判断。
【解答】解：A、灯L 断路，此时电路为L 的基本电路，而电源电压保持不变，因此电
1 2
压表示数不变，L 的电阻不变，由I＝ 可得，通过L 的电流不变，即两表的示数都不
2 2
变，符合题意。
B、灯L 短路，将发生电源短路，不仅两个灯泡都不发光，同时会烧坏电流表，不符合
2
题意；
C、灯L 断路，将没有电流通过电流表，即电流表示数为零，不符合题意；
2
D、灯L 短路，将发生电源短路，不仅两个灯泡都不发光，同时会烧坏电源，不符合题
1意；
故选：A。
【点评】此题主要考查了学生对电路的分析，做此类题目首先要分析灯泡的连接方式，搞
清各连接方式的特点，从而做出判断。

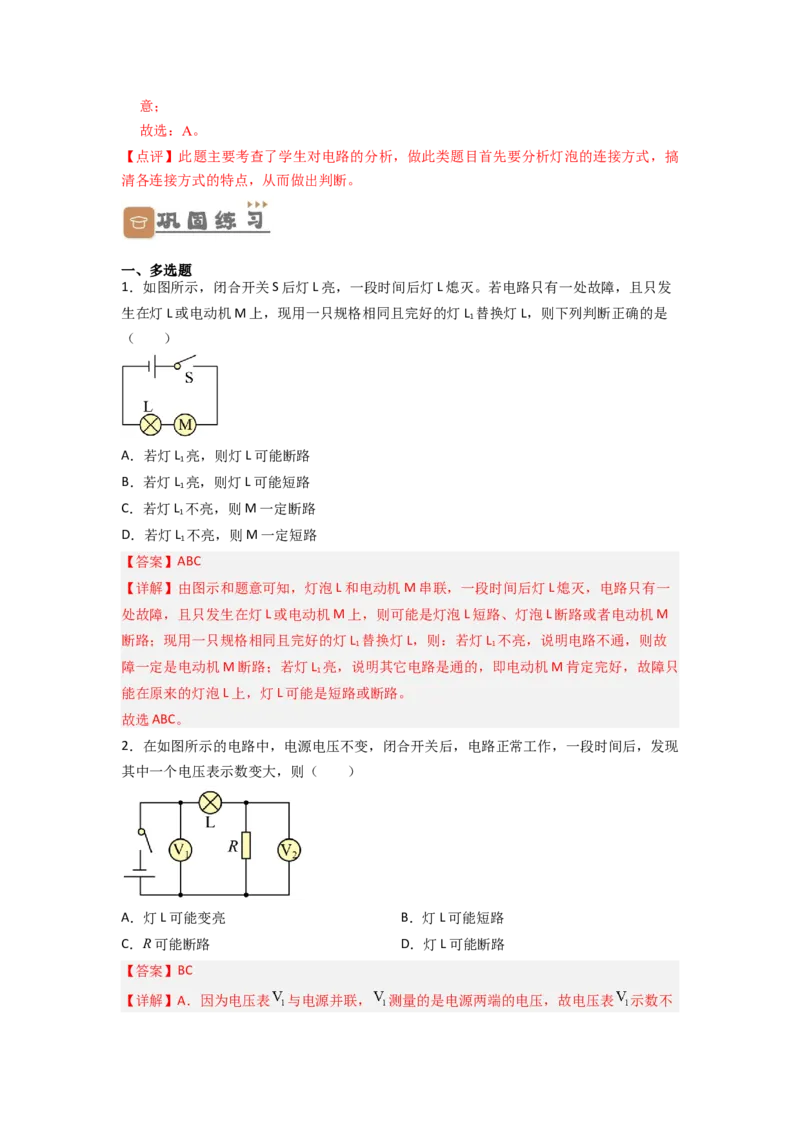

一、多选题
1．如图所示，闭合开关S后灯L亮，一段时间后灯L熄灭。若电路只有一处故障，且只发
生在灯L或电动机M上，现用一只规格相同且完好的灯L 替换灯L，则下列判断正确的是
1
（ ）
A．若灯L 亮，则灯L可能断路
1
B．若灯L 亮，则灯L可能短路
1
C．若灯L 不亮，则M一定断路
1
D．若灯L 不亮，则M一定短路
1
【答案】ABC
【详解】由图示和题意可知，灯泡L和电动机M串联，一段时间后灯L熄灭，电路只有一
处故障，且只发生在灯L或电动机M上，则可能是灯泡L短路、灯泡L断路或者电动机M
断路；现用一只规格相同且完好的灯L 替换灯L，则：若灯L 不亮，说明电路不通，则故
1 1
障一定是电动机M断路；若灯L 亮，说明其它电路是通的，即电动机M肯定完好，故障只
1
能在原来的灯泡L上，灯L可能是短路或断路。
故选ABC。
2．在如图所示的电路中，电源电压不变，闭合开关后，电路正常工作，一段时间后，发现
其中一个电压表示数变大，则（ ）
A．灯L可能变亮 B．灯L可能短路
C．R可能断路 D．灯L可能断路
【答案】BC

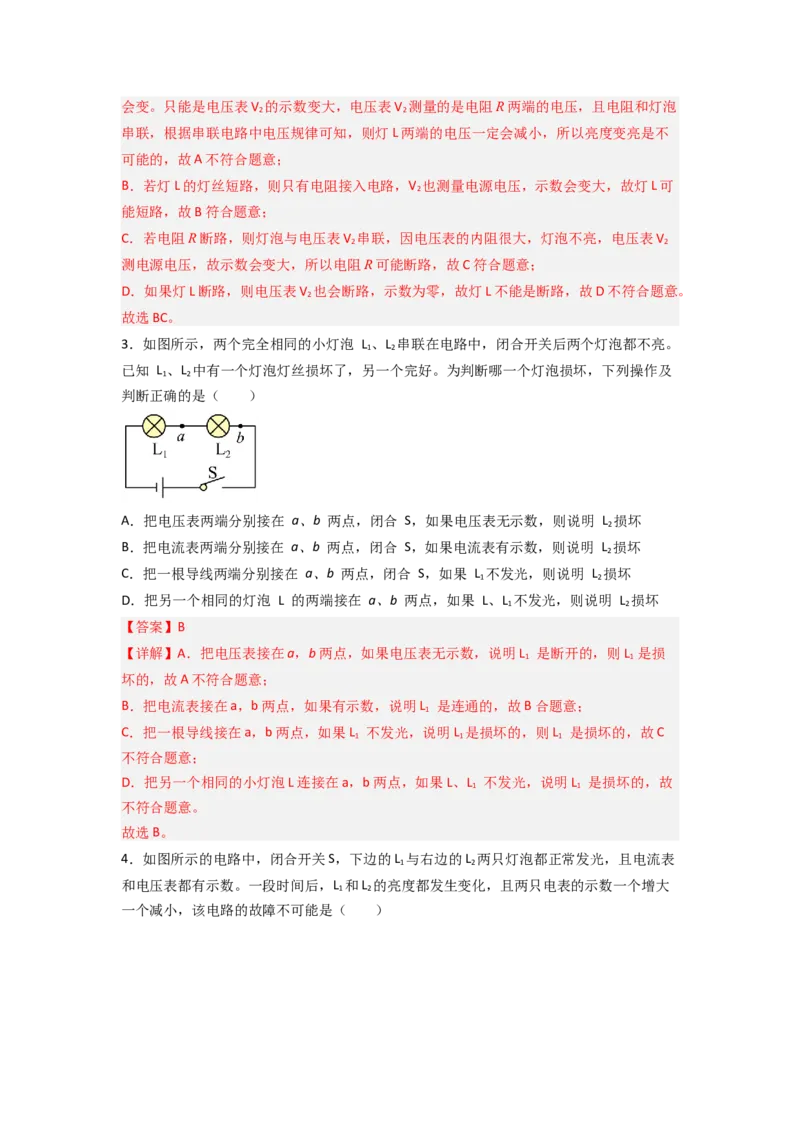

【详解】A．因为电压表 与电源并联， 测量的是电源两端的电压，故电压表 示数不会变。只能是电压表V 的示数变大，电压表V 测量的是电阻R两端的电压，且电阻和灯泡
2 2
串联，根据串联电路中电压规律可知，则灯L两端的电压一定会减小，所以亮度变亮是不
可能的，故A不符合题意；
B．若灯L的灯丝短路，则只有电阻接入电路，V 也测量电源电压，示数会变大，故灯L可
2
能短路，故B符合题意；
C．若电阻R断路，则灯泡与电压表V 串联，因电压表的内阻很大，灯泡不亮，电压表V
2 2
测电源电压，故示数会变大，所以电阻R可能断路，故C符合题意；
D．如果灯L断路，则电压表V 也会断路，示数为零，故灯L不能是断路，故D不符合题意。
2
故选BC。
3．如图所示，两个完全相同的小灯泡 L 、L 串联在电路中，闭合开关后两个灯泡都不亮。
1 2
已知 L 、L 中有一个灯泡灯丝损坏了，另一个完好。为判断哪一个灯泡损坏，下列操作及
1 2
判断正确的是（ ）
A．把电压表两端分别接在 a、b 两点，闭合 S，如果电压表无示数，则说明 L 损坏
2
B．把电流表两端分别接在 a、b 两点，闭合 S，如果电流表有示数，则说明 L 损坏
2
C．把一根导线两端分别接在 a、b 两点，闭合 S，如果 L 不发光，则说明 L 损坏
1 2
D．把另一个相同的灯泡 L 的两端接在 a、b 两点，如果 L、L 不发光，则说明 L 损坏
1 2
【答案】B
【详解】A．把电压表接在a，b两点，如果电压表无示数，说明L 是断开的，则L 是损
1 1
坏的，故A不符合题意；
B．把电流表接在a，b两点，如果有示数，说明L 是连通的，故B合题意；
1
C．把一根导线接在a，b两点，如果L 不发光，说明L 是损坏的，则L 是损坏的，故C
1 1 1
不符合题意；
D．把另一个相同的小灯泡L连接在a，b两点，如果L、L 不发光，说明L 是损坏的，故
1 1
不符合题意。
故选B。

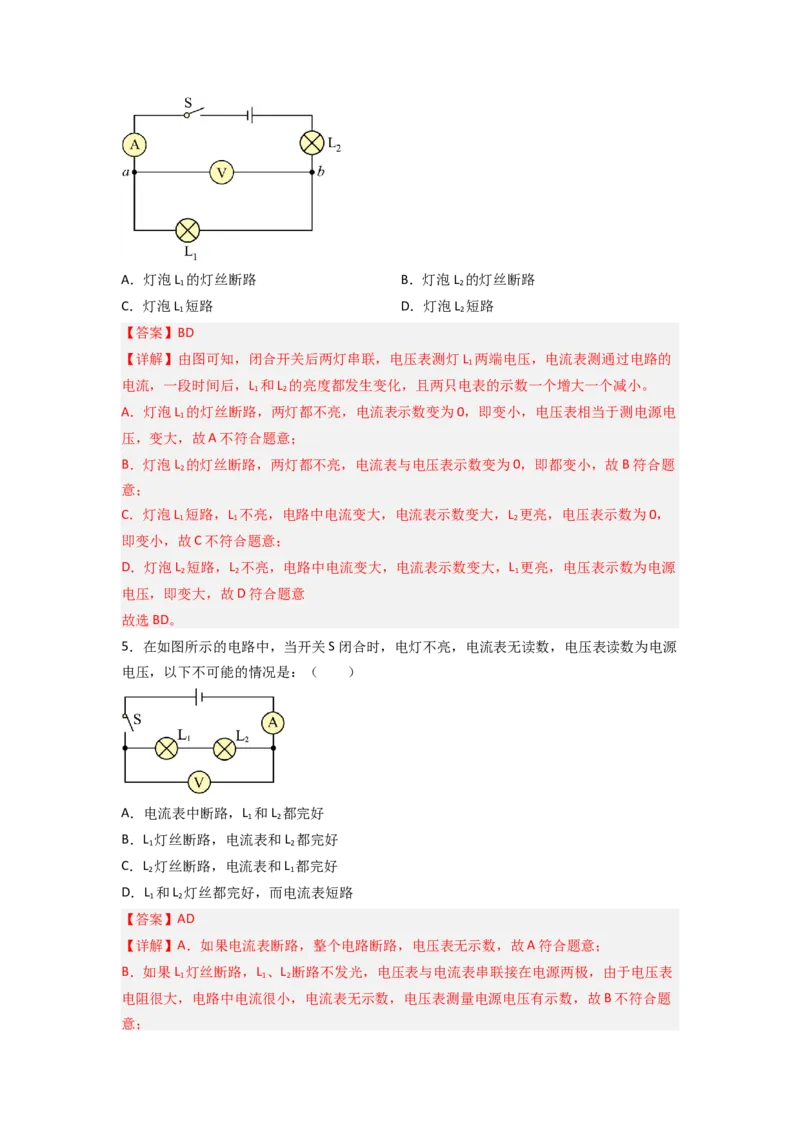

4．如图所示的电路中，闭合开关S，下边的L 与右边的L 两只灯泡都正常发光，且电流表
1 2
和电压表都有示数。一段时间后，L 和L 的亮度都发生变化，且两只电表的示数一个增大
1 2
一个减小，该电路的故障不可能是（ ）A．灯泡L 的灯丝断路 B．灯泡L 的灯丝断路
1 2
C．灯泡L 短路 D．灯泡L 短路
1 2
【答案】BD
【详解】由图可知，闭合开关后两灯串联，电压表测灯L 两端电压，电流表测通过电路的
1
电流，一段时间后，L 和L 的亮度都发生变化，且两只电表的示数一个增大一个减小。
1 2
A．灯泡L 的灯丝断路，两灯都不亮，电流表示数变为0，即变小，电压表相当于测电源电
1
压，变大，故A不符合题意；
B．灯泡L 的灯丝断路，两灯都不亮，电流表与电压表示数变为0，即都变小，故B符合题
2
意；
C．灯泡L 短路，L 不亮，电路中电流变大，电流表示数变大，L 更亮，电压表示数为0，
1 1 2
即变小，故C不符合题意；
D．灯泡L 短路，L 不亮，电路中电流变大，电流表示数变大，L 更亮，电压表示数为电源
2 2 1
电压，即变大，故D符合题意
故选BD。
5．在如图所示的电路中，当开关S闭合时，电灯不亮，电流表无读数，电压表读数为电源
电压，以下不可能的情况是：（ ）
A．电流表中断路，L 和L 都完好
1 2
B．L 灯丝断路，电流表和L 都完好
1 2
C．L 灯丝断路，电流表和L 都完好
2 1
D．L 和L 灯丝都完好，而电流表短路
1 2
【答案】AD
【详解】A．如果电流表断路，整个电路断路，电压表无示数，故A符合题意；
B．如果L 灯丝断路，L 、L 断路不发光，电压表与电流表串联接在电源两极，由于电压表
1 1 2
电阻很大，电路中电流很小，电流表无示数，电压表测量电源电压有示数，故B不符合题
意；C．如果L 灯丝断路，L 、L 断路不发光，电压表与电流表串联接在电源两端，由于电压表
2 1 2
电阻很大，电路中电流很小，电流表无示数，电压表测量电源电压有示数，故C不符合题
意；
D．如果L 、L 灯丝都完好，L 、L 发光，电压表测量电源电压有示数，而电流表短路，电
1 2 1 2
流表无示数，故D符合题意。
故选AD。
二、单选题

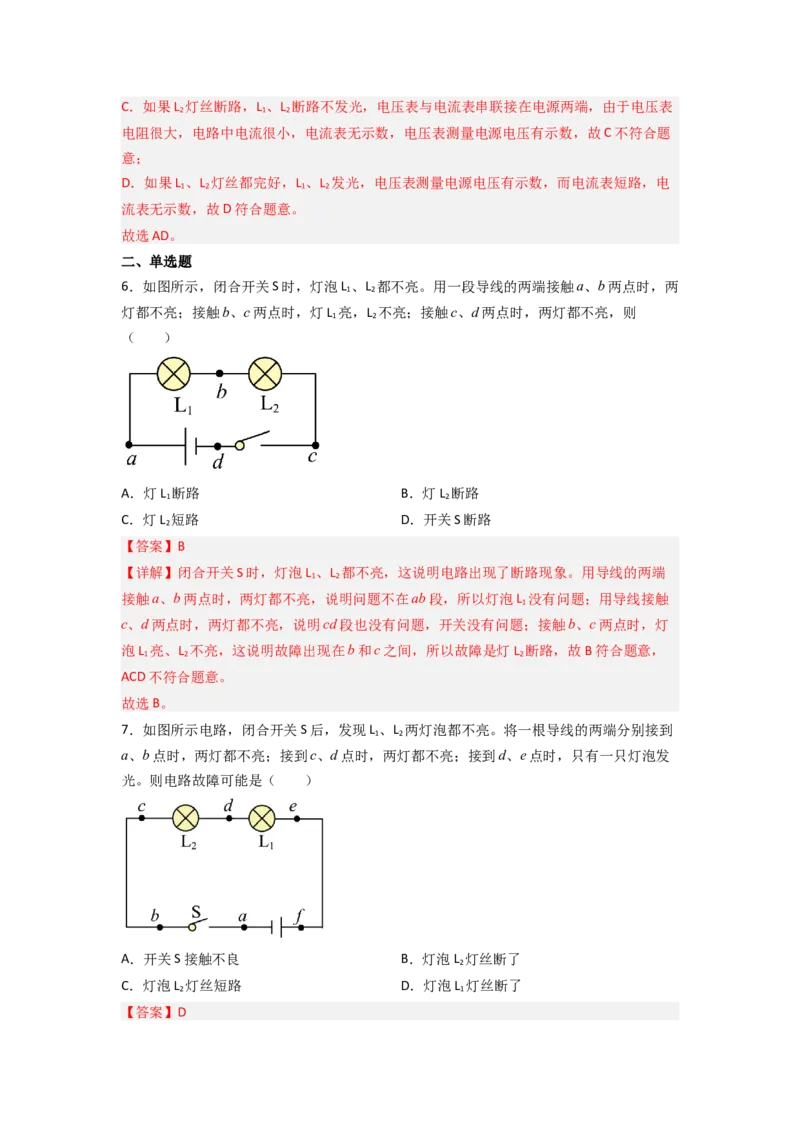

6．如图所示，闭合开关S时，灯泡L 、L 都不亮。用一段导线的两端接触a、b两点时，两
1 2
灯都不亮；接触b、c两点时，灯L 亮，L 不亮；接触c、d两点时，两灯都不亮，则
1 2
（ ）
A．灯L 断路 B．灯L 断路
1 2
C．灯L 短路 D．开关S断路
2
【答案】B
【详解】闭合开关S时，灯泡L 、L 都不亮，这说明电路出现了断路现象。用导线的两端
1 2
接触a、b两点时，两灯都不亮，说明问题不在ab段，所以灯泡L 没有问题；用导线接触
1
c、d两点时，两灯都不亮，说明cd段也没有问题，开关没有问题；接触b、c两点时，灯
泡L 亮、L 不亮，这说明故障出现在b和c之间，所以故障是灯L 断路，故B符合题意，
1 2 2
ACD不符合题意。
故选B。
7．如图所示电路，闭合开关S后，发现L 、L 两灯泡都不亮。将一根导线的两端分别接到
1 2
a、b点时，两灯都不亮；接到c、d点时，两灯都不亮；接到d、e点时，只有一只灯泡发
光。则电路故障可能是（ ）
A．开关S接触不良 B．灯泡L 灯丝断了
2
C．灯泡L 灯丝短路 D．灯泡L 灯丝断了
2 1
【答案】D【详解】A．如果开关S接触不良，那么将导线接入a、b点时，此时电路应该为通路，两
灯泡应该发光，与题目接到a、b点时，两灯都不亮相矛盾，故A不符合题意；
B．如果灯泡L 灯丝断了，那么将导线接入c、d点时，灯泡L 被短路，此时灯泡L 接入电
2 2 1
路，电路为通路，灯泡L 应该发光，与题目接到c、d点时，两灯都不亮矛盾，故B不符合
1
题意；
C．如果灯泡L 灯丝短路，那么闭合开关后，灯泡L 可以发光，与题目闭合开关S后，发现
2 1
L 、L 两灯泡都不亮相矛盾，故C不符合题意；
1 2
D．如果灯泡L 灯丝断了，那么闭合开关后两灯泡都不亮，将导线分别接在a、b点和c、d
1
点时，电路仍然为开路，两灯仍然不亮。将导线接到d、e点时，灯泡L 被短路，此时电路
2
为通路，灯泡L 可以发光，与题目相符合，故D符合题意。
1
故选D。

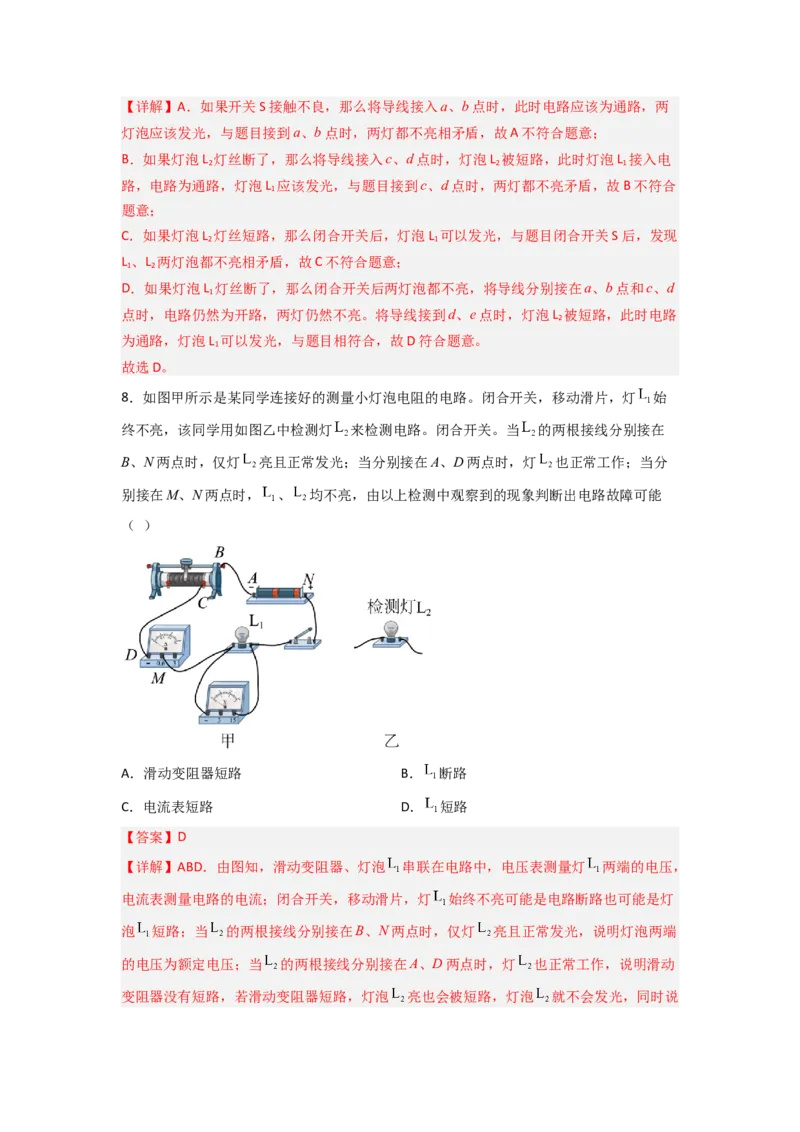

8．如图甲所示是某同学连接好的测量小灯泡电阻的电路。闭合开关，移动滑片，灯 始
终不亮，该同学用如图乙中检测灯 来检测电路。闭合开关。当 的两根接线分别接在
B、N两点时，仅灯 亮且正常发光；当分别接在A、D两点时，灯 也正常工作；当分
别接在M、N两点时， 、 均不亮，由以上检测中观察到的现象判断出电路故障可能
（ ）
A．滑动变阻器短路 B． 断路
C．电流表短路 D． 短路
【答案】D
【详解】ABD．由图知，滑动变阻器、灯泡 串联在电路中，电压表测量灯 两端的电压，
电流表测量电路的电流；闭合开关，移动滑片，灯 始终不亮可能是电路断路也可能是灯
泡 短路；当 的两根接线分别接在B、N两点时，仅灯 亮且正常发光，说明灯泡两端
的电压为额定电压；当 的两根接线分别接在A、D两点时，灯 也正常工作，说明滑动
变阻器没有短路，若滑动变阻器短路，灯泡 亮也会被短路，灯泡 就不会发光，同时说明除滑动变阻器以外没有断路，又因为灯 也正常工作，说明灯泡 两端的电压仍为电源
电压，故故障为灯泡 短路，故AB不符合题意，D符合题意；
C．若电流表短路，开始时，两灯泡都会发光，故C不符合题意。
故选D。
9．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变大。若电路中只
有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L′替换灯L，正确的判
断是（ ）
A．若灯L′亮，则可能是灯L断路 B．若灯L′亮，则一定是电阻R短路
C．若灯L′不亮，则可能是灯L短路 D．若灯L′不亮，则一定是电阻R断路
【答案】D
【详解】由图知道，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变大，此时电
压表一定测量电源电压，所以，电路故障可能为L短路或R断路；当用一只规格相同且完
好的灯L′替换灯L；若灯L′亮，则故障一定为原来灯泡L短路；若灯L′不亮；则故障一定是
电阻R断路，故D正确。
故选D。
10．如图所示，电源电压保持不变。关于电路的工作情况，下列说法中正确的是（ ）
A．同时闭合两个开关，通过两只灯泡的电流一定相同
B．若先闭合 ，再闭合 ，电压表示数不变，电流表的示数变大
C．若先闭合 ，再闭合 ，电压表示数变大，电流表的示数变大
D．若灯 被短路，闭合 、 后，灯 不亮，灯 亮，电流表损坏
【答案】B
【详解】A．同时闭合两个开关，灯L 、L 并联，只有当两个灯泡的规格相同时，通过这两
1 2只灯泡的电流才相同，故A错误；
BC．先闭合S ，电路中只有L 接入电路，电压表测电源电压，电流表测流过L 的电流；再
1 1 1
闭合S ，灯L 、L 并联，电压表还是测电源电压，所以电压表示数不变，此时电流表测干
2 1 2
路电流，所以电流表示数变大。故B正确；C错误；
D．若灯L 短路，闭合S 、S ，发生电源短路，两灯都不亮，有较大电流流经该电路，损坏
1 1 2
电流表和电源，故D错误。
故选B。
11．如图所示的电路，电源电压恒定不变，闭合开关S后，发现两只灯泡都不亮，电流表
示数为零。小明用一根导线检查电路故障，收集到的数据及相关现象如下表所示，则关于
电路中可能存在的故障，下列说法中正确的是（ ）
导线并联位置 a、b b、c c、d a、c b、d
电流表示数/A 0 0 0 0 0
L 发光情况 不亮 不亮 不亮 不亮 亮
1
L 发光情况 不亮 不亮 不亮 不亮 不亮
2
A．灯泡L 和电流表A断路
1
B．电流表A和灯泡L 断路
2
C．只有灯泡L 断路
1
D．只有灯泡L 断路
2
【答案】B
【详解】闭合开关S后，发现两只灯泡都不亮，电流表示数为零，说明电路存在断路；由
上表的情况可知断路点不单独发生在a、b；b、c；c、d；a、c间；而是在b、d之间，故
应是电流表A和灯泡L 断路，故B正确，ACD错误；
2
故选B。

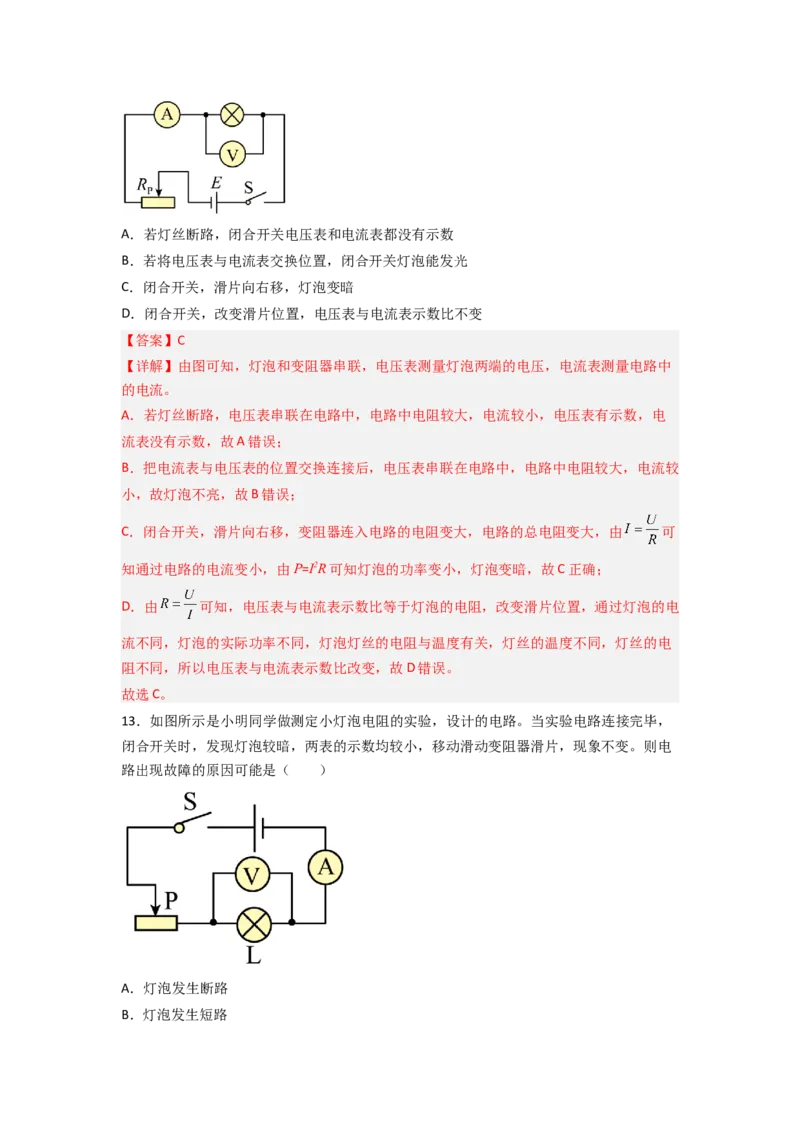

12．电路如图所示，下列说法正确的是（ ）A．若灯丝断路，闭合开关电压表和电流表都没有示数
B．若将电压表与电流表交换位置，闭合开关灯泡能发光
C．闭合开关，滑片向右移，灯泡变暗
D．闭合开关，改变滑片位置，电压表与电流表示数比不变
【答案】C
【详解】由图可知，灯泡和变阻器串联，电压表测量灯泡两端的电压，电流表测量电路中
的电流。
A．若灯丝断路，电压表串联在电路中，电路中电阻较大，电流较小，电压表有示数，电
流表没有示数，故A错误；
B．把电流表与电压表的位置交换连接后，电压表串联在电路中，电路中电阻较大，电流较
小，故灯泡不亮，故B错误；
C．闭合开关，滑片向右移，变阻器连入电路的电阻变大，电路的总电阻变大，由 可
知通过电路的电流变小，由P=I2R可知灯泡的功率变小，灯泡变暗，故C正确；
D．由 可知，电压表与电流表示数比等于灯泡的电阻，改变滑片位置，通过灯泡的电
流不同，灯泡的实际功率不同，灯泡灯丝的电阻与温度有关，灯丝的温度不同，灯丝的电
阻不同，所以电压表与电流表示数比改变，故D错误。
故选C。
13．如图所示是小明同学做测定小灯泡电阻的实验，设计的电路。当实验电路连接完毕，
闭合开关时，发现灯泡较暗，两表的示数均较小，移动滑动变阻器滑片，现象不变。则电
路出现故障的原因可能是（ ）

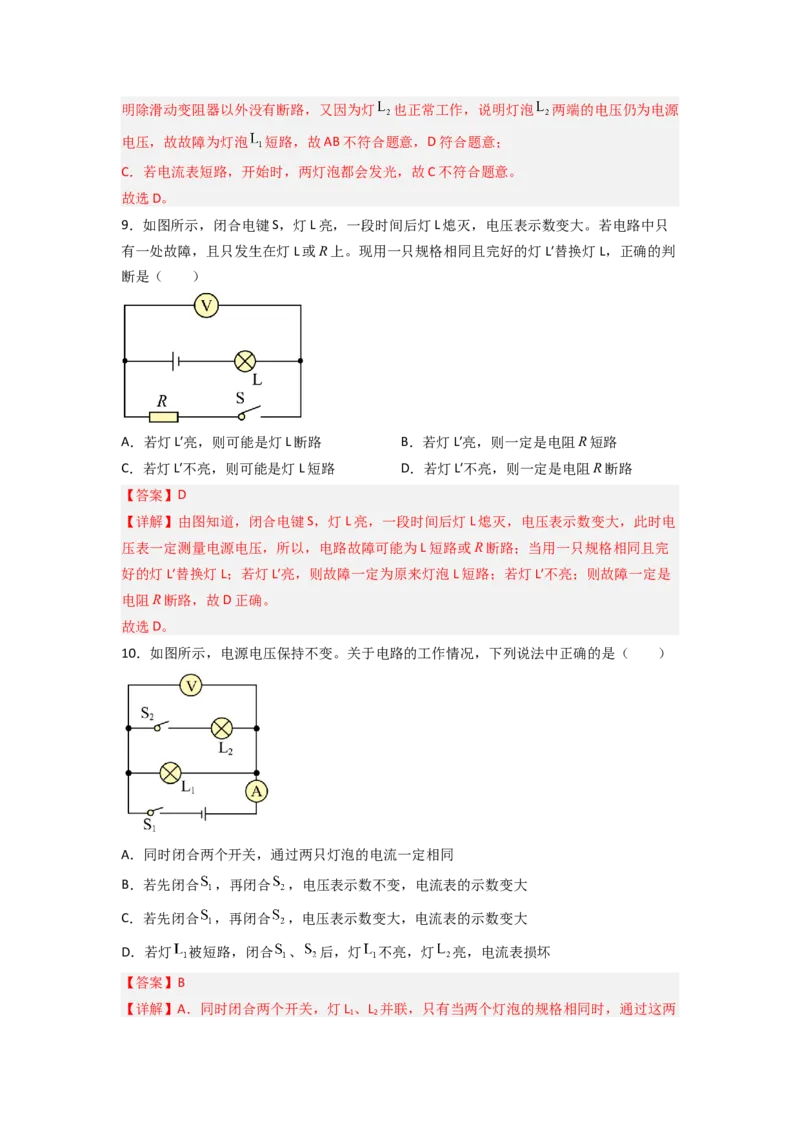

A．灯泡发生断路
B．灯泡发生短路C．滑动变阻器同时接了上面两个接线柱
D．滑动变阻器同时接了下面两个接线柱

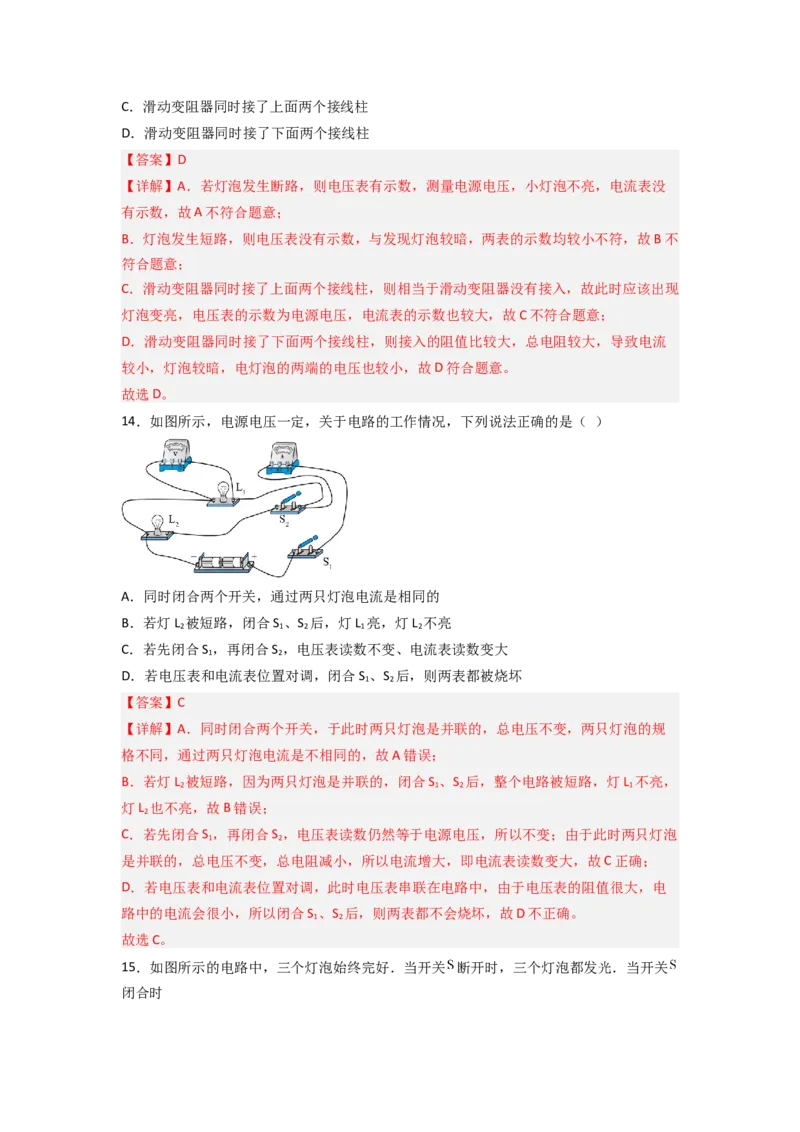

【答案】D
【详解】A．若灯泡发生断路，则电压表有示数，测量电源电压，小灯泡不亮，电流表没
有示数，故A不符合题意；
B．灯泡发生短路，则电压表没有示数，与发现灯泡较暗，两表的示数均较小不符，故B不
符合题意；
C．滑动变阻器同时接了上面两个接线柱，则相当于滑动变阻器没有接入，故此时应该出现
灯泡变亮，电压表的示数为电源电压，电流表的示数也较大，故C不符合题意；
D．滑动变阻器同时接了下面两个接线柱，则接入的阻值比较大，总电阻较大，导致电流
较小，灯泡较暗，电灯泡的两端的电压也较小，故D符合题意。
故选D。

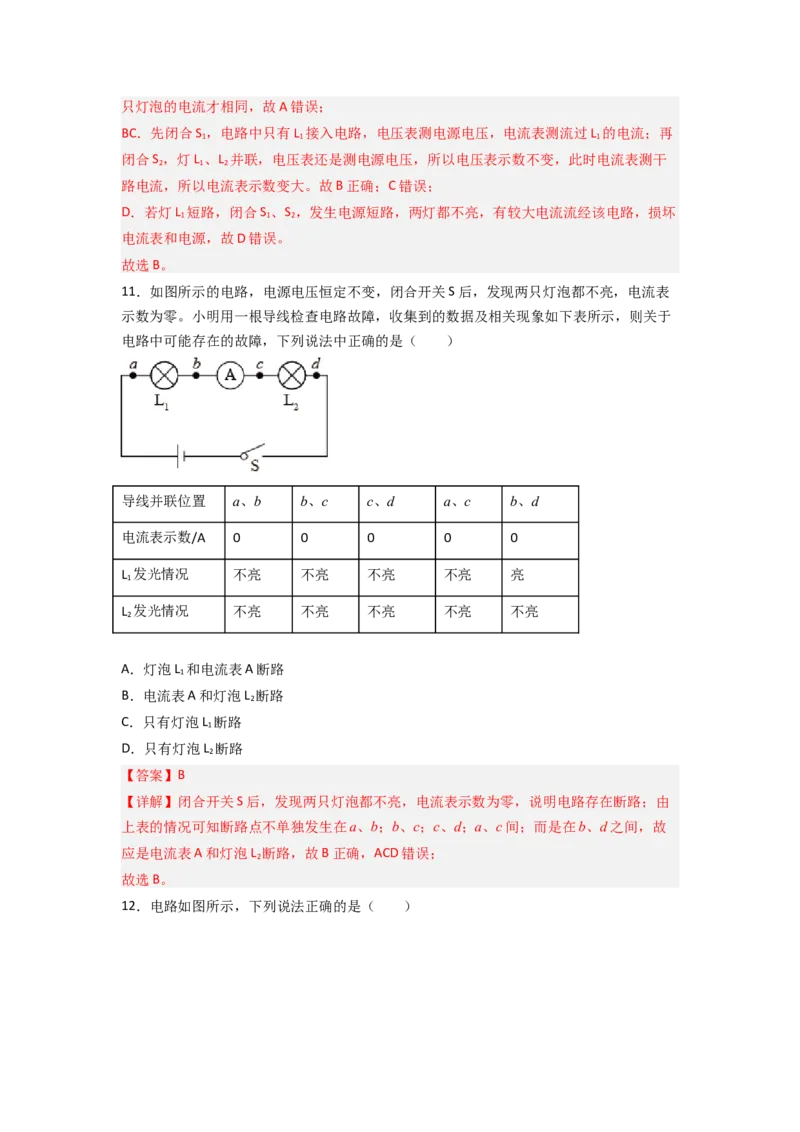

14．如图所示，电源电压一定，关于电路的工作情况，下列说法正确的是（ ）
A．同时闭合两个开关，通过两只灯泡电流是相同的
B．若灯L 被短路，闭合S 、S 后，灯L 亮，灯L 不亮
2 1 2 1 2
C．若先闭合S ，再闭合S ，电压表读数不变、电流表读数变大
1 2
D．若电压表和电流表位置对调，闭合S 、S 后，则两表都被烧坏
1 2
【答案】C
【详解】A．同时闭合两个开关，于此时两只灯泡是并联的，总电压不变，两只灯泡的规
格不同，通过两只灯泡电流是不相同的，故A错误；
B．若灯L 被短路，因为两只灯泡是并联的，闭合S 、S 后，整个电路被短路，灯L 不亮，
2 1 2 1
灯L 也不亮，故B错误；
2
C．若先闭合S ，再闭合S ，电压表读数仍然等于电源电压，所以不变；由于此时两只灯泡
1 2
是并联的，总电压不变，总电阻减小，所以电流增大，即电流表读数变大，故C正确；
D．若电压表和电流表位置对调，此时电压表串联在电路中，由于电压表的阻值很大，电
路中的电流会很小，所以闭合S 、S 后，则两表都不会烧坏，故D不正确。
1 2
故选C。

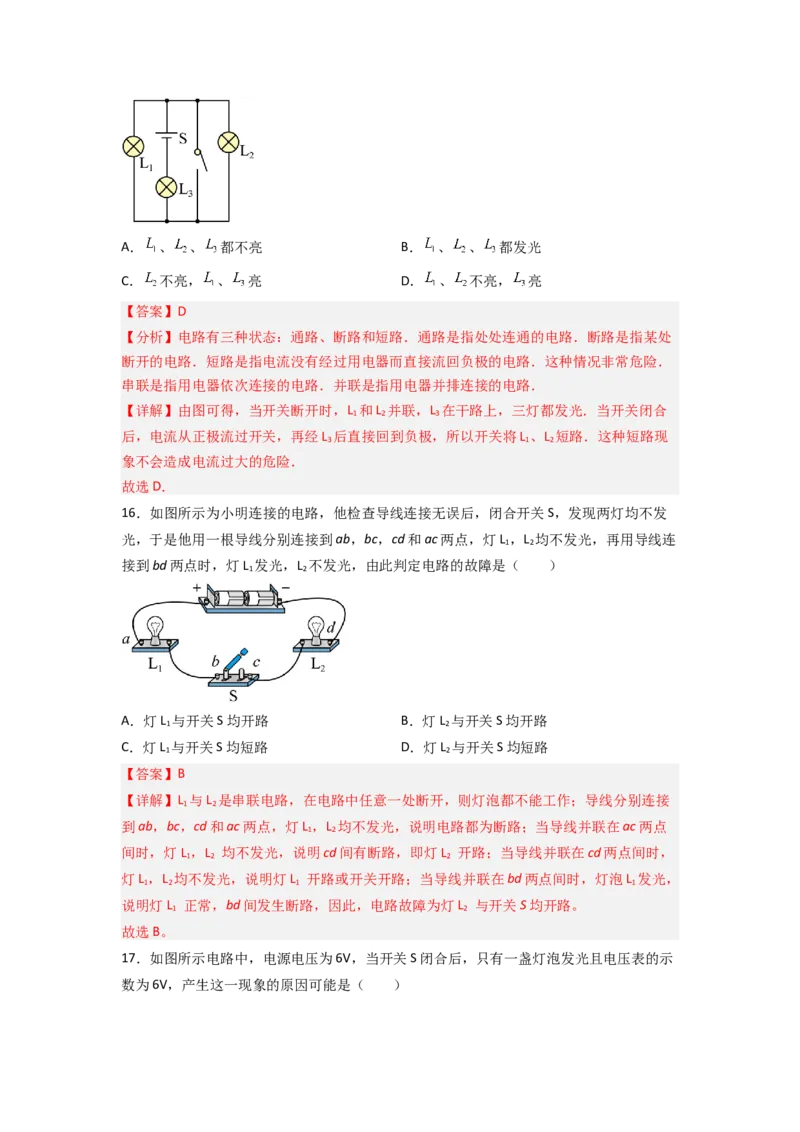

15．如图所示的电路中，三个灯泡始终完好．当开关 断开时，三个灯泡都发光．当开关
闭合时A． 、 、 都不亮 B． 、 、 都发光
C． 不亮， 、 亮 D． 、 不亮， 亮
【答案】D
【分析】电路有三种状态：通路、断路和短路．通路是指处处连通的电路．断路是指某处
断开的电路．短路是指电流没有经过用电器而直接流回负极的电路．这种情况非常危险．
串联是指用电器依次连接的电路．并联是指用电器并排连接的电路．
【详解】由图可得，当开关断开时，L 和L 并联，L 在干路上，三灯都发光．当开关闭合
1 2 3
后，电流从正极流过开关，再经L 后直接回到负极，所以开关将L 、L 短路．这种短路现
3 1 2
象不会造成电流过大的危险．
故选D．
16．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发
光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯L ，L 均不发光，再用导线连
1 2
接到bd两点时，灯L 发光，L 不发光，由此判定电路的故障是（ ）
1 2
A．灯L 与开关S均开路 B．灯L 与开关S均开路
1 2
C．灯L 与开关S均短路 D．灯L 与开关S均短路
1 2
【答案】B
【详解】L 与L 是串联电路，在电路中任意一处断开，则灯泡都不能工作；导线分别连接
1 2
到ab，bc，cd和ac两点，灯L ，L 均不发光，说明电路都为断路；当导线并联在ac两点
1 2
间时，灯L ，L 均不发光，说明cd间有断路，即灯L 开路；当导线并联在cd两点间时，
1 2 2
灯L ，L 均不发光，说明灯L 开路或开关开路；当导线并联在bd两点间时，灯泡L 发光，
1 2 1 1
说明灯L 正常，bd间发生断路，因此，电路故障为灯L 与开关S均开路。
1 2
故选B。

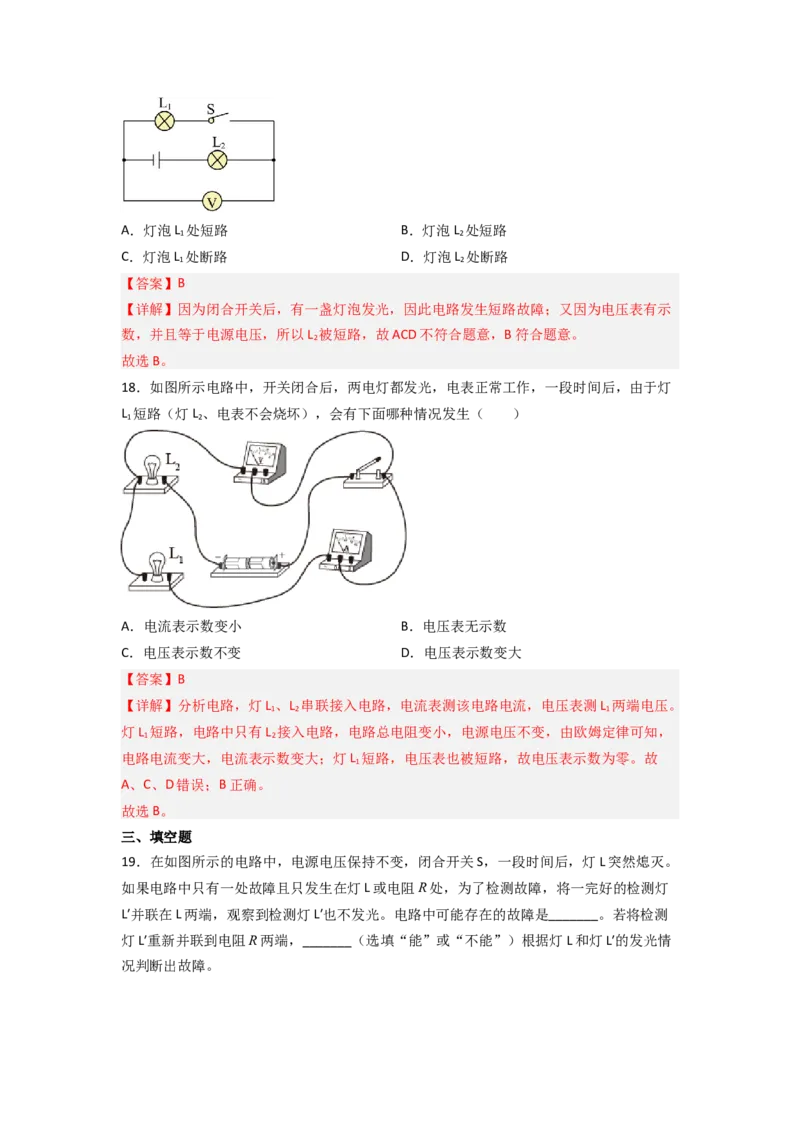

17．如图所示电路中，电源电压为6V，当开关S闭合后，只有一盏灯泡发光且电压表的示
数为6V，产生这一现象的原因可能是（ ）A．灯泡L 处短路 B．灯泡L 处短路
1 2
C．灯泡L 处断路 D．灯泡L 处断路
1 2
【答案】B
【详解】因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示
数，并且等于电源电压，所以L 被短路，故ACD不符合题意，B符合题意。
2
故选B。
18．如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯
L 短路（灯L 、电表不会烧坏），会有下面哪种情况发生（ ）
1 2
A．电流表示数变小 B．电压表无示数
C．电压表示数不变 D．电压表示数变大
【答案】B
【详解】分析电路，灯L 、L 串联接入电路，电流表测该电路电流，电压表测L 两端电压。
1 2 1
灯L 短路，电路中只有L 接入电路，电路总电阻变小，电源电压不变，由欧姆定律可知，
1 2
电路电流变大，电流表示数变大；灯L 短路，电压表也被短路，故电压表示数为零。故
1
A、C、D错误；B正确。
故选B。
三、填空题

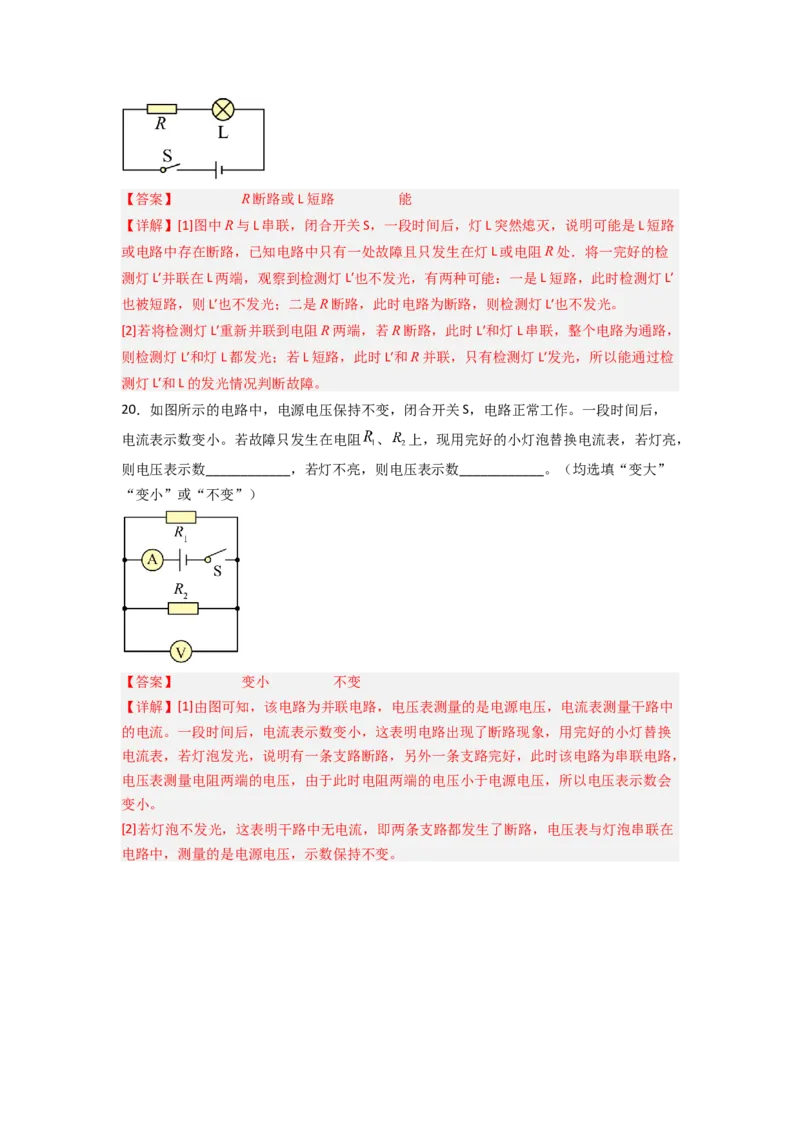

19．在如图所示的电路中，电源电压保持不变，闭合开关S，一段时间后，灯L突然熄灭。
如果电路中只有一处故障且只发生在灯L或电阻R处，为了检测故障，将一完好的检测灯
L′并联在L两端，观察到检测灯L′也不发光。电路中可能存在的故障是_______。若将检测
灯L′重新并联到电阻R两端，_______（选填“能”或“不能”）根据灯L和灯L′的发光情
况判断出故障。【答案】 R断路或L短路 能
【详解】[1]图中R与L串联，闭合开关S，一段时间后，灯L突然熄灭，说明可能是L短路
或电路中存在断路，已知电路中只有一处故障且只发生在灯L或电阻R处．将一完好的检
测灯L′并联在L两端，观察到检测灯L′也不发光，有两种可能：一是L短路，此时检测灯L′
也被短路，则L′也不发光；二是R断路，此时电路为断路，则检测灯L′也不发光。
[2]若将检测灯L′重新并联到电阻R两端，若R断路，此时L′和灯L串联，整个电路为通路，
则检测灯L′和灯L都发光；若L短路，此时L′和R并联，只有检测灯L′发光，所以能通过检
测灯L′和L的发光情况判断故障。
20．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。一段时间后，
电流表示数变小。若故障只发生在电阻 、 上，现用完好的小灯泡替换电流表，若灯亮，
则电压表示数____________，若灯不亮，则电压表示数____________。（均选填“变大”
“变小”或“不变”）
【答案】 变小 不变
【详解】[1]由图可知，该电路为并联电路，电压表测量的是电源电压，电流表测量干路中
的电流。一段时间后，电流表示数变小，这表明电路出现了断路现象，用完好的小灯替换
电流表，若灯泡发光，说明有一条支路断路，另外一条支路完好，此时该电路为串联电路，
电压表测量电阻两端的电压，由于此时电阻两端的电压小于电源电压，所以电压表示数会
变小。
[2]若灯泡不发光，这表明干路中无电流，即两条支路都发生了断路，电压表与灯泡串联在
电路中，测量的是电源电压，示数保持不变。
