三、电流和电路表
一．电流强度的概念及单位换算（4题）.............................................................................................1
二．常见用电器的电流（4题）.............................................................................................................2
三．电流表的构造及使用（6题）.........................................................................................................3
四．含电流表的实物图画法（8题）.....................................................................................................5
五．含电流表的电路图的画法（9题）...............................................................................................10
六．判断电流表的测量对象（10题）.................................................................................................19

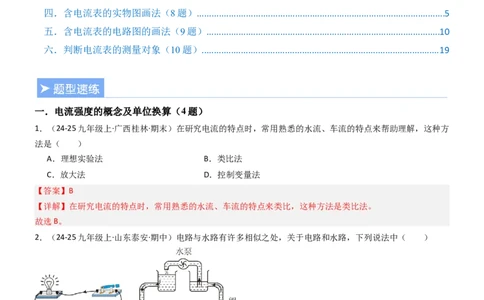

一．电流强度的概念及单位换算（4题）
1．（24-25九年级上·广西桂林·期末）在研究电流的特点时，常用熟悉的水流、车流的特点来帮助理解，这种方
法是（ ）
A．理想实验法 B．类比法
C．放大法 D．控制变量法
【答案】B
【详解】在研究电流的特点时，常用熟悉的水流、车流的特点来类比，这种方法是类比法。
故选B。
2．（24-25九年级上·山东泰安·期中）电路与水路有许多相似之处，关于电路和水路，下列说法中（ ）
①电源提供电压与水泵维持水压相似②电路中的开关与水路中的水轮机相似
③电路中的电流与水路中的水流相似④灯泡反映电流与水泵反映水流相似
A．只有①③正确 B．只有①③④正确 C．只有②③正确 D．只有①②④正确
【答案】A
【详解】①电源相当于水泵的作用，水泵提供了水压，电源提供了电压，①符合题意；
②电路中的开关与水路中阀门相似，起到了控制作用，②不符合题意；③电流在电路中流动，相当于水路中的水流，③符合题意；
④灯泡反映电流与水轮机反映水流相似，④不符合题意，故A符合题意，BCD不符合题意。
故选A。
3．（24-25九年级上·天津和平·期中）某品牌手机搭载了一块4460mAh的电池，其中mAh是物理量 的单
位；若该手机理论播放视频时间为2小时，则理论播放视频时电流为 mA。
【答案】 电荷量 2230
【详解】[1]mA为电流单位，h为时间单位，则由Q=It可知，mAh为电荷量的单位。
[2]根据 可知，播放视频时电流为

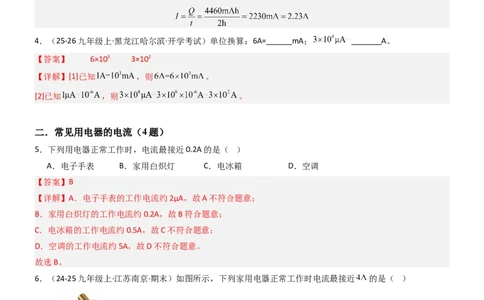

4．（25-26九年级上·黑龙江哈尔滨·开学考试）单位换算：6A= mA； A。
【答案】 6×103 3×102
【详解】[1]已知 ，则 。
[2]已知 ，则 。
二．常见用电器的电流（4题）
5．下列用电器正常工作时，电流最接近0.2A的是（ ）
A．电子手表 B．家用白炽灯 C．电冰箱 D．空调
【答案】B
【详解】A．电子手表的工作电流约2μA，故A不符合题意；
B．家用白炽灯的工作电流约0.2A，故B符合题意；
C．电冰箱的工作电流约0.5A，故C不符合题意；
D．空调的工作电流约5A，故D不符合题意。
故选B。
6．（24-25九年级上·江苏南京·期末）如图所示，下列家用电器正常工作时电流最接近 的是（ ）
A． 台灯 B． 电视机C． 电冰箱 D． 微波炉
【答案】D
【详解】A．台灯工作时的电流很小，约为0.1A，故A不符合题意；
B．电视机工作时的电流约为0.5A，故B不符合题意；
C．电冰箱工作时的电流约为1A，故C不符合题意；
D．微波炉工作时的电流约为4A，故D符合题意。
故选D。

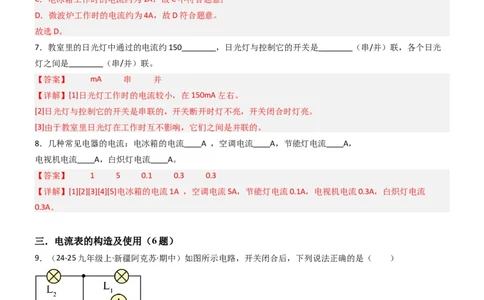

7．教室里的日光灯中通过的电流约150 ，日光灯与控制它的开关是 （串/并）联，各个日光
灯之间是 （串/并）联。
【答案】 mA 串 并
【详解】[1]日光灯工作时的电流较小，在150mA左右。
[2]日光灯与控制它的开关是串联的，开关断开时灯不亮，开关闭合时灯亮。
[3]由于教室里日光灯在工作时互不影响，它们之间是并联的。
8．几种常见电器的电流：电冰箱的电流 A ，空调电流 A，节能灯电流 A，
电视机电流 A，白炽灯电流 A。
【答案】 1 5 0.1 0.3 0.3
【详解】[1][2][3][4][5]电冰箱的电流1A ，空调电流5A，节能灯电流0.1A，电视机电流0.3A，白炽灯电流
0.3A。
三．电流表的构造及使用（6题）
9．（24-25九年级上·新疆阿克苏·期中）如图所示电路，开关闭合后，下列说法正确的是（ ）
A． 都能亮，电流表没有示数 B． 都能亮，电流表有示数
C． 亮， 不亮，电流表有示数 D． 不亮， 亮，电流表有示数
【答案】D
【详解】据图可知，电路为两灯泡串联，电流表与灯泡L 并联，电流表相当于导线，闭合开关后，电流表将灯
1
泡L 短路，电路为灯泡L 和电流表串联，此时灯泡L 亮，灯泡L 不亮，电流表有示数，故D正确，ABC错误。
1 2 2 1故选D。

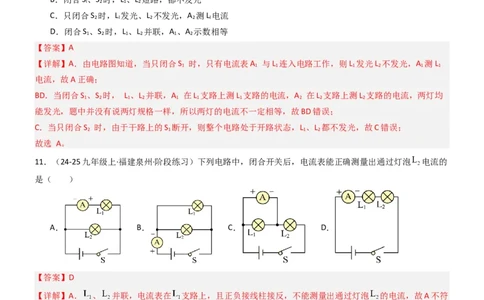

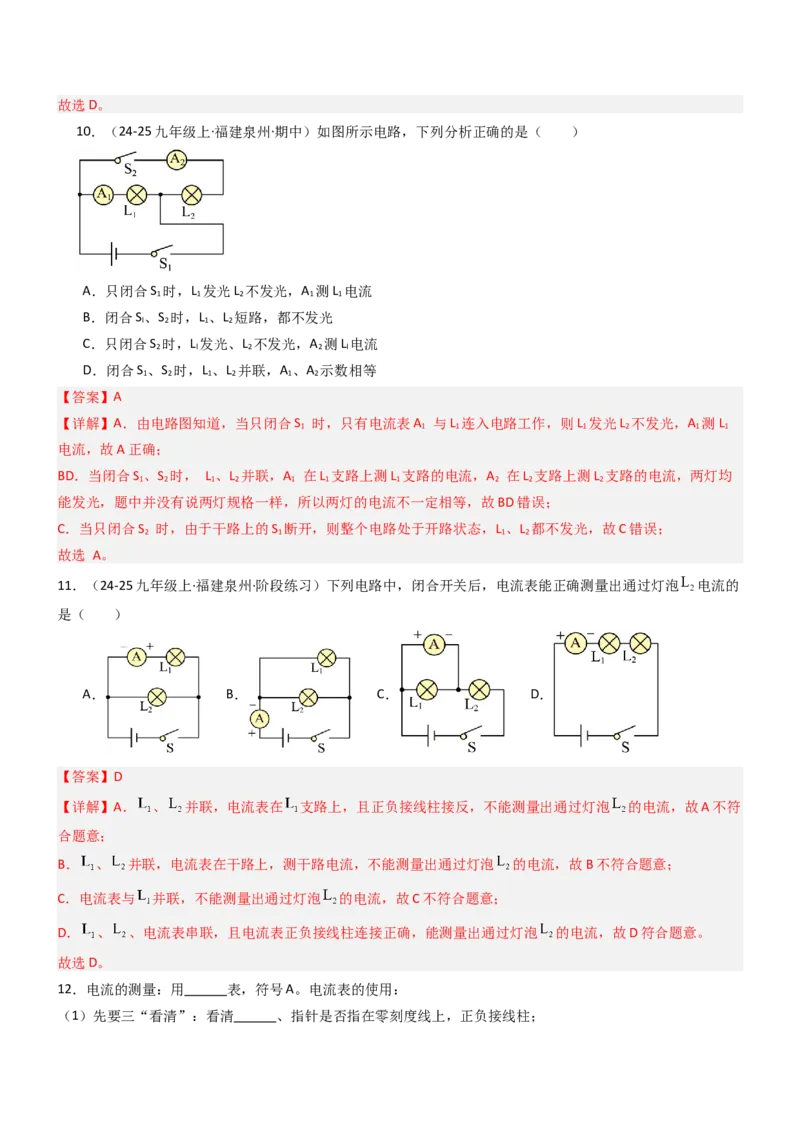

10．（24-25九年级上·福建泉州·期中）如图所示电路，下列分析正确的是（ ）
A．只闭合S 时，L 发光L 不发光，A 测L 电流
1 1 2 1 1
B．闭合S、S 时，L 、L 短路，都不发光
l 2 1 2
C．只闭合S 时，L发光、L 不发光，A 测L电流
2 l 2 2 l
D．闭合S 、S 时，L 、L 并联，A 、A 示数相等
1 2 1 2 1 2
【答案】A
【详解】A．由电路图知道，当只闭合S 时，只有电流表A 与L 连入电路工作，则L 发光L 不发光，A 测L
1 1 1 1 2 1 1
电流，故A正确；
BD．当闭合S 、S 时， L 、L 并联，A 在L 支路上测L 支路的电流，A 在L 支路上测L 支路的电流，两灯均
1 2 1 2 1 1 1 2 2 2
能发光，题中并没有说两灯规格一样，所以两灯的电流不一定相等，故BD错误；
C．当只闭合S 时，由于干路上的S 断开，则整个电路处于开路状态，L 、L 都不发光，故C错误；
2 1 1 2
故选 A。
11．（24-25九年级上·福建泉州·阶段练习）下列电路中，闭合开关后，电流表能正确测量出通过灯泡 电流的
是（ ）
A． B． C． D．
【答案】D
【详解】A． 、 并联，电流表在 支路上，且正负接线柱接反，不能测量出通过灯泡 的电流，故A不符
合题意；
B． 、 并联，电流表在干路上，测干路电流，不能测量出通过灯泡 的电流，故B不符合题意；
C．电流表与 并联，不能测量出通过灯泡 的电流，故C不符合题意；
D． 、 、电流表串联，且电流表正负接线柱连接正确，能测量出通过灯泡 的电流，故D符合题意。
故选D。

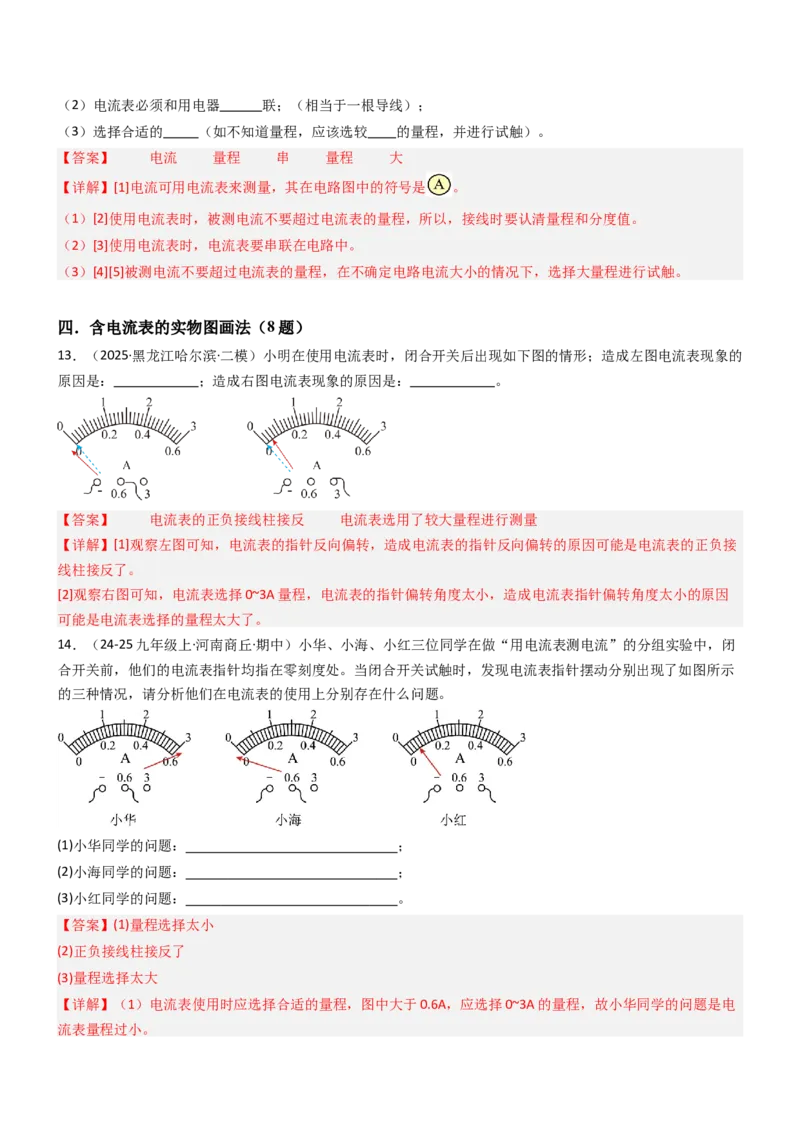

12．电流的测量：用 表，符号A。电流表的使用：
（1）先要三“看清”：看清 、指针是否指在零刻度线上，正负接线柱；（2）电流表必须和用电器 联；（相当于一根导线）；
（3）选择合适的 （如不知道量程，应该选较 的量程，并进行试触）。
【答案】 电流 量程 串 量程 大
【详解】[1]电流可用电流表来测量，其在电路图中的符号是 。
（1）[2]使用电流表时，被测电流不要超过电流表的量程，所以，接线时要认清量程和分度值。
（2）[3]使用电流表时，电流表要串联在电路中。
（3）[4][5]被测电流不要超过电流表的量程，在不确定电路电流大小的情况下，选择大量程进行试触。
四．含电流表的实物图画法（8题）
13．（2025·黑龙江哈尔滨·二模）小明在使用电流表时，闭合开关后出现如下图的情形；造成左图电流表现象的
原因是： ；造成右图电流表现象的原因是： 。
【答案】 电流表的正负接线柱接反 电流表选用了较大量程进行测量
【详解】[1]观察左图可知，电流表的指针反向偏转，造成电流表的指针反向偏转的原因可能是电流表的正负接
线柱接反了。
[2]观察右图可知，电流表选择0~3A量程，电流表的指针偏转角度太小，造成电流表指针偏转角度太小的原因
可能是电流表选择的量程太大了。
14．（24-25九年级上·河南商丘·期中）小华、小海、小红三位同学在做“用电流表测电流”的分组实验中，闭
合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图所示
的三种情况，请分析他们在电流表的使用上分别存在什么问题。
(1)小华同学的问题： ；
(2)小海同学的问题： ；
(3)小红同学的问题： 。
【答案】(1)量程选择太小
(2)正负接线柱接反了
(3)量程选择太大
【详解】（1）电流表使用时应选择合适的量程，图中大于0.6A，应选择0~3A的量程，故小华同学的问题是电
流表量程过小。（2）根据电流表使用方法，电流表应串联在电路中，让电流从正接线柱流入，负接线柱流出，图中指针反偏，
故小海同学的问题是电流表正负接线柱接反了。
（3）电流表使用时应选择合适的量程，图中读数为0.3A，小于0.6A，应选择0~0.6A的量程，故小红同学的问
题是电流表量程过大。

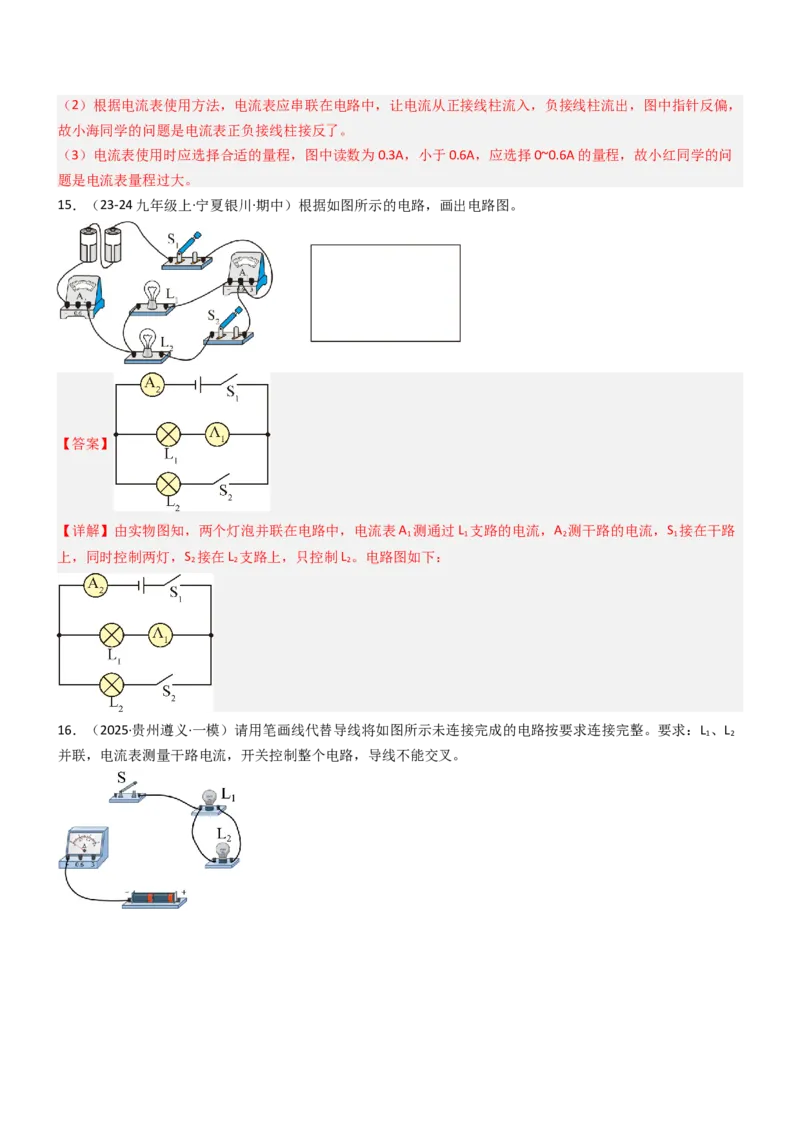

15．（23-24九年级上·宁夏银川·期中）根据如图所示的电路，画出电路图。
【答案】
【详解】由实物图知，两个灯泡并联在电路中，电流表A 测通过L 支路的电流，A 测干路的电流，S 接在干路
1 1 2 1
上，同时控制两灯，S 接在L 支路上，只控制L 。电路图如下：
2 2 2

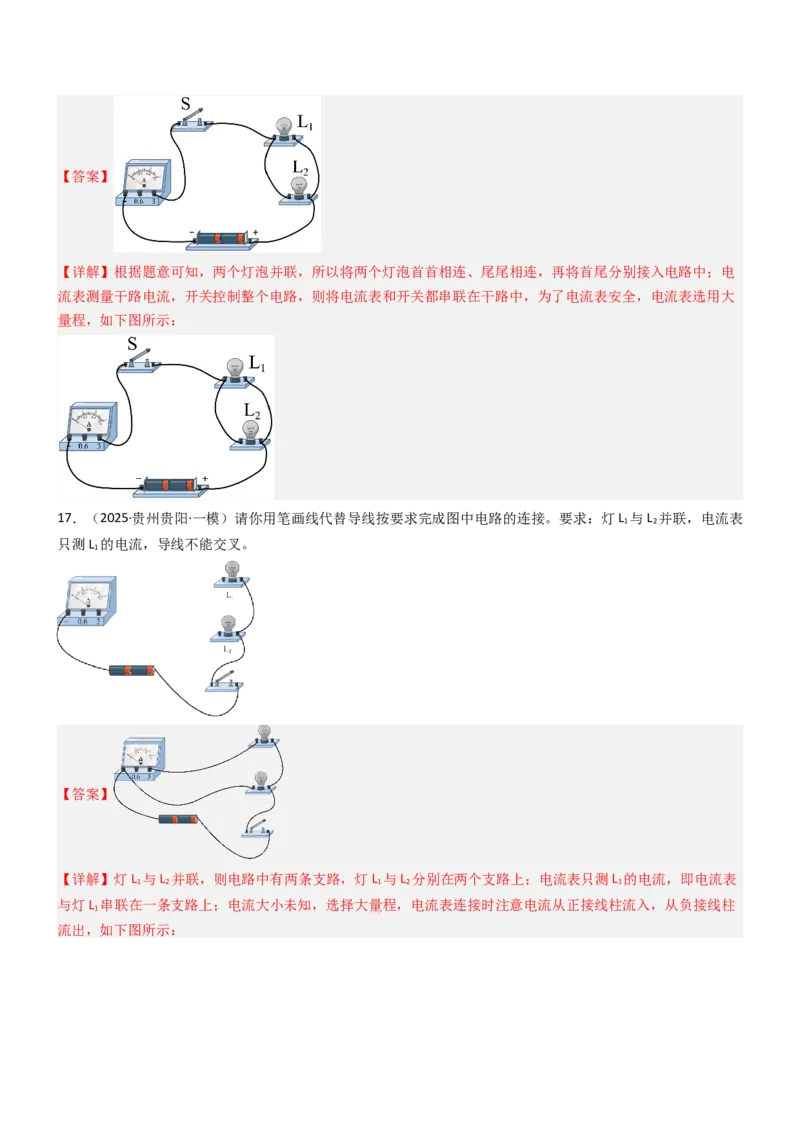

16．（2025·贵州遵义·一模）请用笔画线代替导线将如图所示未连接完成的电路按要求连接完整。要求：L 、L
1 2
并联，电流表测量干路电流，开关控制整个电路，导线不能交叉。【答案】
【详解】根据题意可知，两个灯泡并联，所以将两个灯泡首首相连、尾尾相连，再将首尾分别接入电路中；电
流表测量干路电流，开关控制整个电路，则将电流表和开关都串联在干路中，为了电流表安全，电流表选用大
量程，如下图所示：
17．（2025·贵州贵阳·一模）请你用笔画线代替导线按要求完成图中电路的连接。要求：灯L 与L 并联，电流表
1 2
只测L 的电流，导线不能交叉。
1
【答案】
【详解】灯L 与L 并联，则电路中有两条支路，灯L 与L 分别在两个支路上；电流表只测L 的电流，即电流表
1 2 1 2 1
与灯L 串联在一条支路上；电流大小未知，选择大量程，电流表连接时注意电流从正接线柱流入，从负接线柱
1

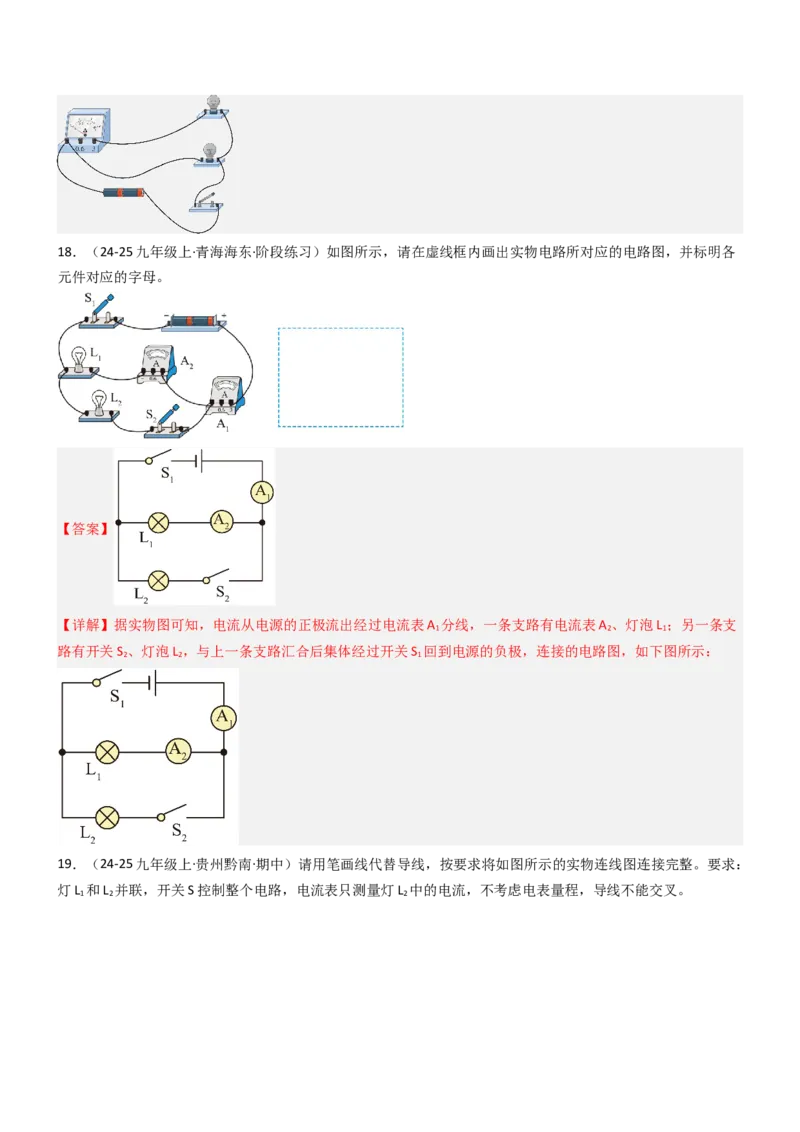

流出，如下图所示：18．（24-25九年级上·青海海东·阶段练习）如图所示，请在虚线框内画出实物电路所对应的电路图，并标明各
元件对应的字母。
【答案】
【详解】据实物图可知，电流从电源的正极流出经过电流表A 分线，一条支路有电流表A 、灯泡L ；另一条支
1 2 1
路有开关S 、灯泡L ，与上一条支路汇合后集体经过开关S 回到电源的负极，连接的电路图，如下图所示：
2 2 1

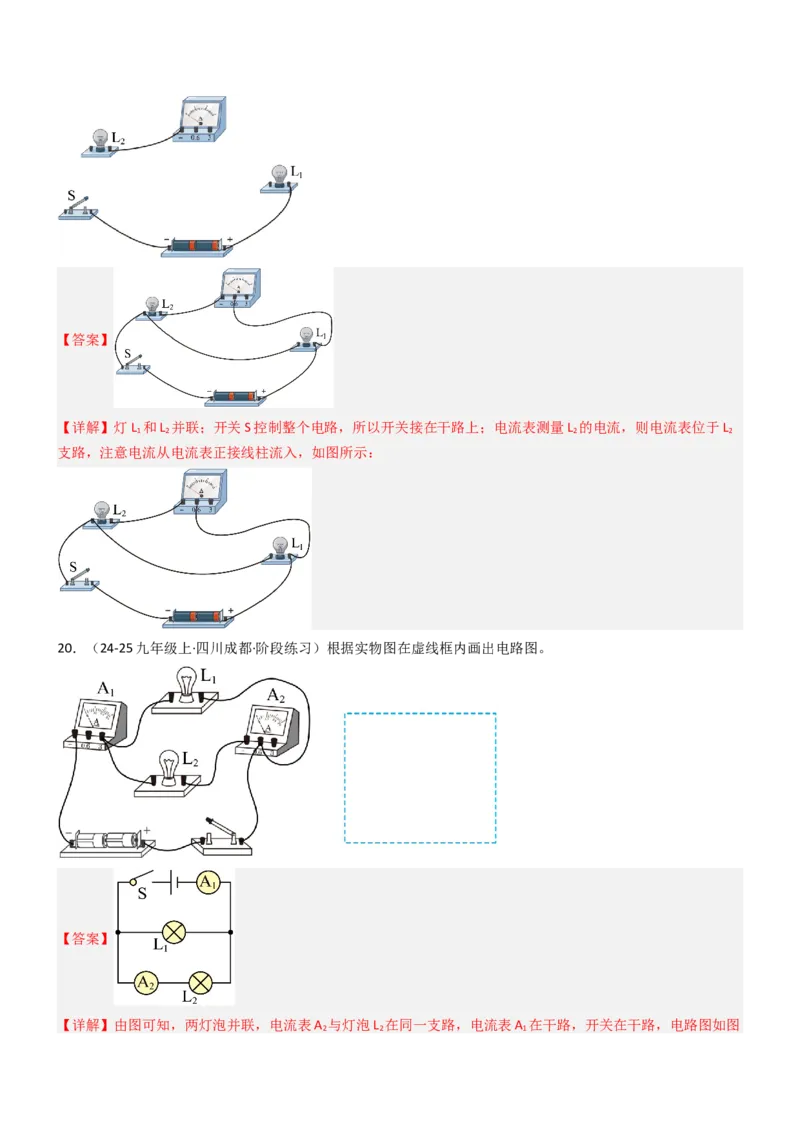

19．（24-25九年级上·贵州黔南·期中）请用笔画线代替导线，按要求将如图所示的实物连线图连接完整。要求：
灯L 和L 并联，开关S控制整个电路，电流表只测量灯L 中的电流，不考虑电表量程，导线不能交叉。
1 2 2【答案】
【详解】灯L 和L 并联；开关S控制整个电路，所以开关接在干路上；电流表测量L 的电流，则电流表位于L
1 2 2 2
支路，注意电流从电流表正接线柱流入，如图所示：
20．（24-25九年级上·四川成都·阶段练习）根据实物图在虚线框内画出电路图。
【答案】
【详解】由图可知，两灯泡并联，电流表A 与灯泡L 在同一支路，电流表A 在干路，开关在干路，电路图如图
2 2 1所示：
五．含电流表的电路图的画法（9题）

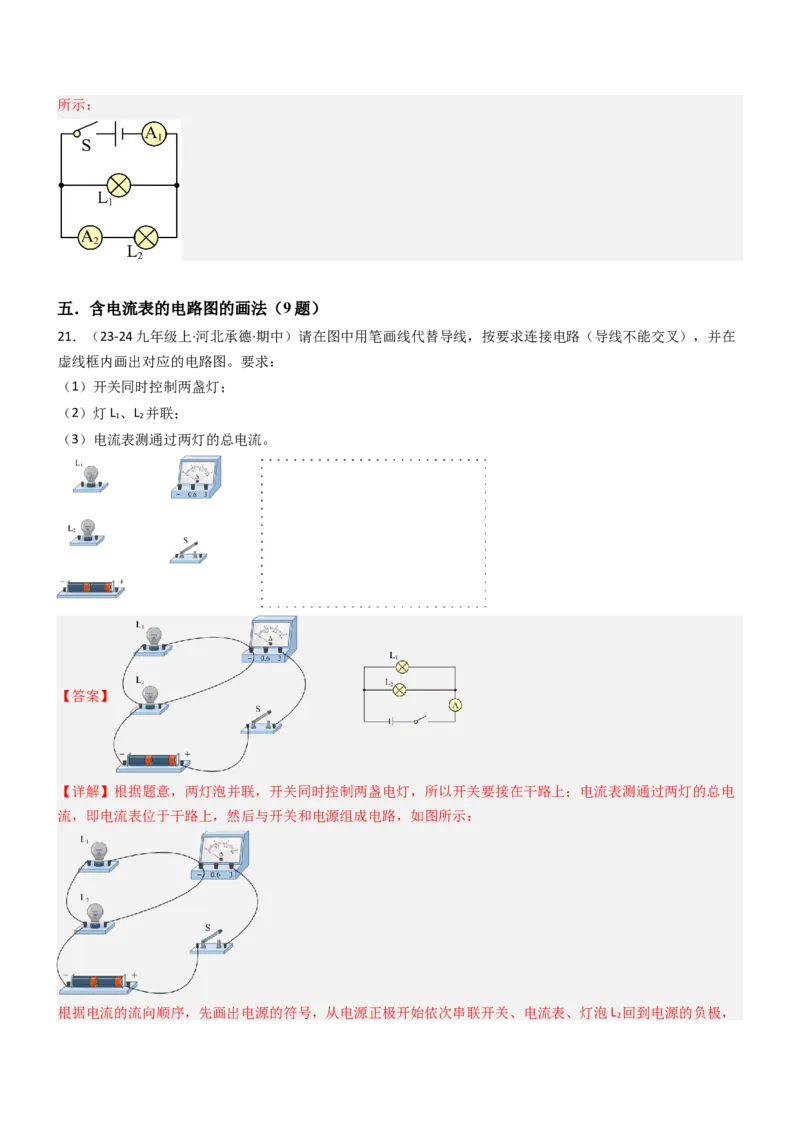

21．（23-24九年级上·河北承德·期中）请在图中用笔画线代替导线，按要求连接电路（导线不能交叉），并在
虚线框内画出对应的电路图。要求：
（1）开关同时控制两盏灯；
（2）灯L 、L 并联；
1 2
（3）电流表测通过两灯的总电流。
【答案】
【详解】根据题意，两灯泡并联，开关同时控制两盏电灯，所以开关要接在干路上；电流表测通过两灯的总电
流，即电流表位于干路上，然后与开关和电源组成电路，如图所示：

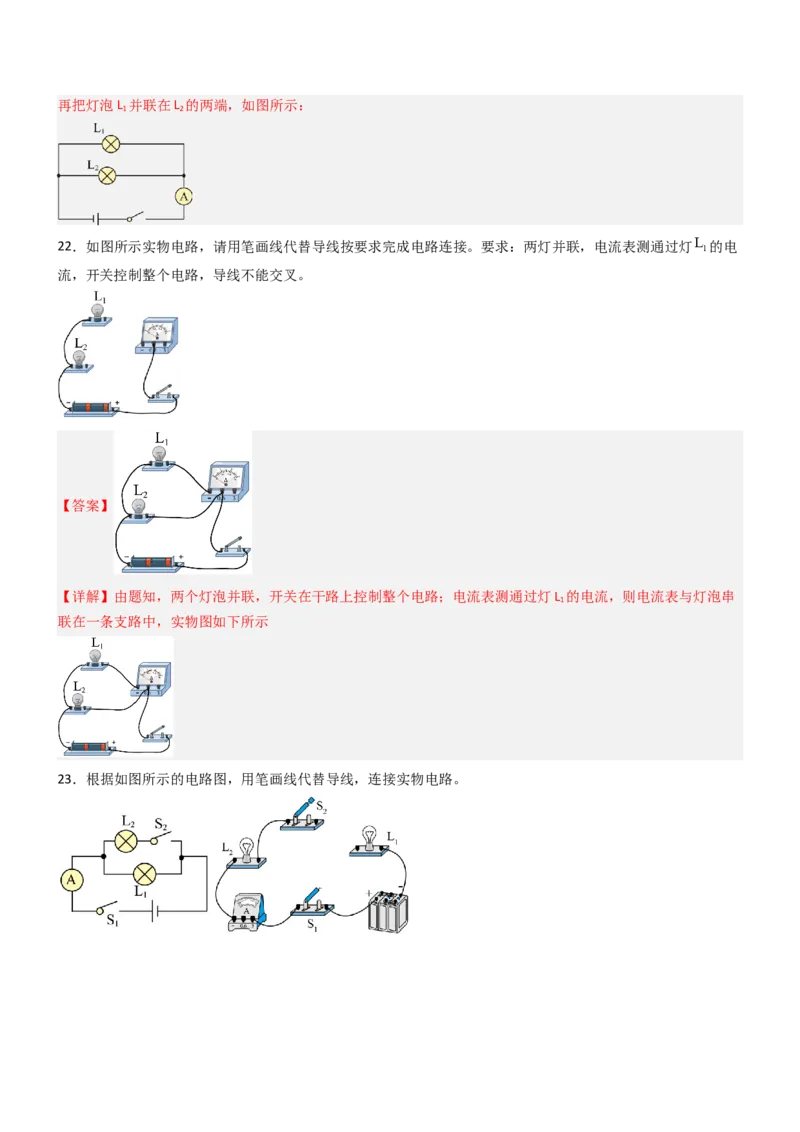

根据电流的流向顺序，先画出电源的符号，从电源正极开始依次串联开关、电流表、灯泡L 回到电源的负极，
2再把灯泡L 并联在L 的两端，如图所示：
1 2
22．如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，电流表测通过灯 的电
流，开关控制整个电路，导线不能交叉。
【答案】
【详解】由题知，两个灯泡并联，开关在干路上控制整个电路；电流表测通过灯L 的电流，则电流表与灯泡串
1
联在一条支路中，实物图如下所示

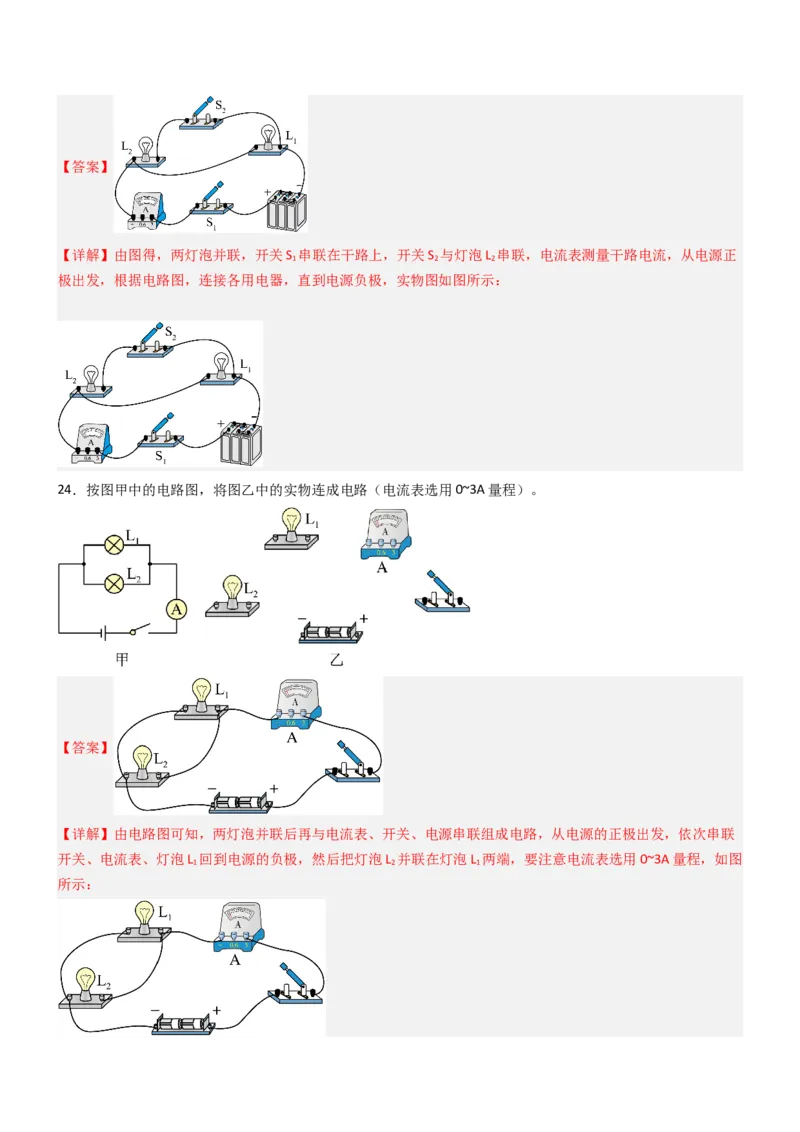

23．根据如图所示的电路图，用笔画线代替导线，连接实物电路。【答案】
【详解】由图得，两灯泡并联，开关S 串联在干路上，开关S 与灯泡L 串联，电流表测量干路电流，从电源正
1 2 2
极出发，根据电路图，连接各用电器，直到电源负极，实物图如图所示：
24．按图甲中的电路图，将图乙中的实物连成电路（电流表选用0~3A量程）。
【答案】
【详解】由电路图可知，两灯泡并联后再与电流表、开关、电源串联组成电路，从电源的正极出发，依次串联
开关、电流表、灯泡L 回到电源的负极，然后把灯泡L 并联在灯泡L 两端，要注意电流表选用0~3A量程，如图
1 2 1

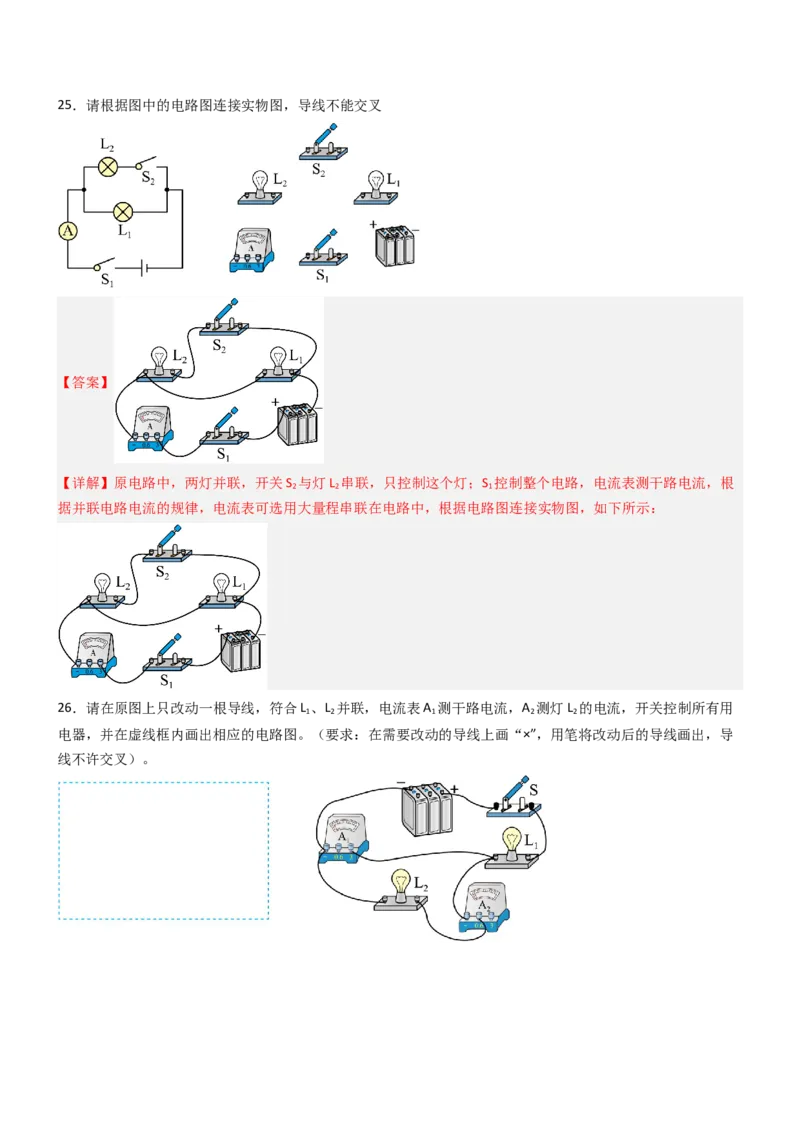

所示：25．请根据图中的电路图连接实物图，导线不能交叉
【答案】
【详解】原电路中，两灯并联，开关S 与灯L 串联，只控制这个灯；S 控制整个电路，电流表测干路电流，根
2 2 1
据并联电路电流的规律，电流表可选用大量程串联在电路中，根据电路图连接实物图，如下所示：

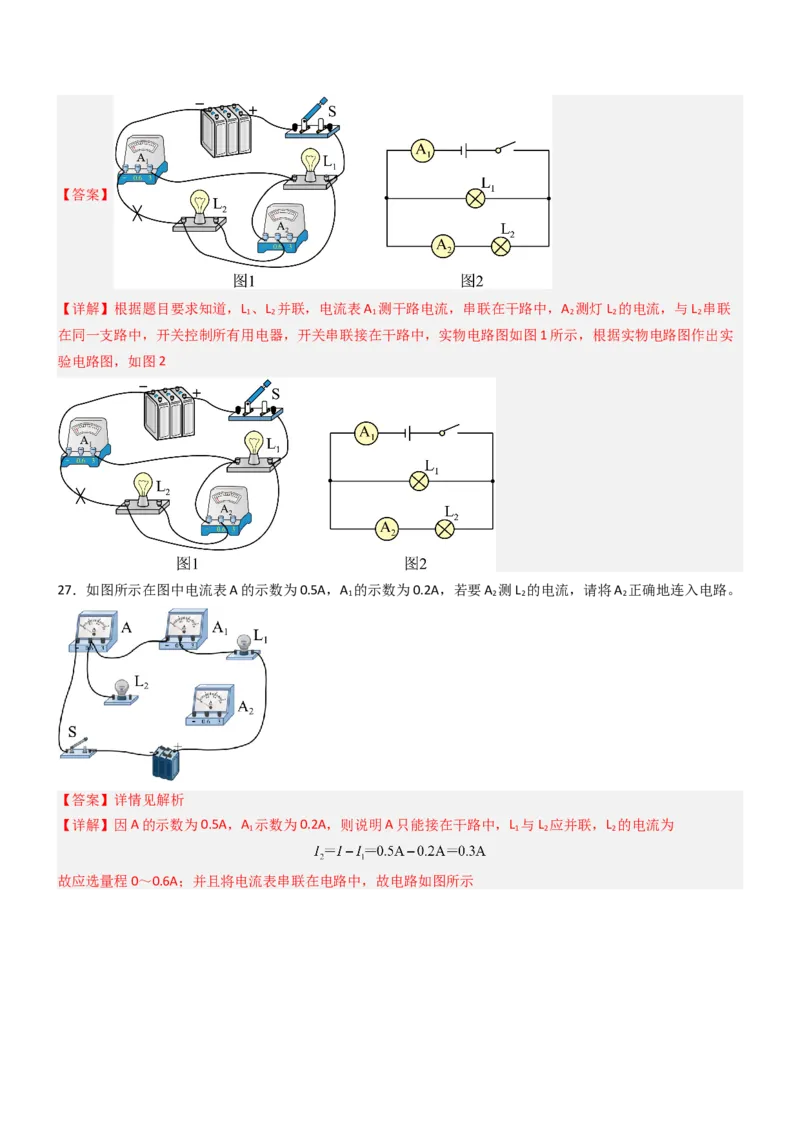

26．请在原图上只改动一根导线，符合L 、L 并联，电流表A 测干路电流，A 测灯L 的电流，开关控制所有用
1 2 1 2 2
电器，并在虚线框内画出相应的电路图。（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导
线不许交叉）。【答案】
【详解】根据题目要求知道，L 、L 并联，电流表A 测干路电流，串联在干路中，A 测灯L 的电流，与L 串联
1 2 1 2 2 2
在同一支路中，开关控制所有用电器，开关串联接在干路中，实物电路图如图1所示，根据实物电路图作出实
验电路图，如图2
27．如图所示在图中电流表A的示数为0.5A，A 的示数为0.2A，若要A 测L 的电流，请将A 正确地连入电路。
1 2 2 2
【答案】详情见解析
【详解】因A的示数为0.5A，A 示数为0.2A，则说明A只能接在干路中，L 与L 应并联，L 的电流为
1 1 2 2
故应选量程0～0.6A；并且将电流表串联在电路中，故电路如图所示28．在图的电路中只改动一根导线（在连错的导线上打×，再画出正确的连线），符合L 、L 并联，电流表A 测
1 2 1
干路电流，A 测灯L 的电流，开关控制所有用电器的电路。
2 2
【答案】
【详解】开关S控制所有的用电器，说明在干路上，电流表A 测量灯泡L 的电流，电流表A 测量干路电流，电
2 2 1
池从正极流出，流经开关后分流，一条经过灯泡L ，另外一条需要经过灯泡L 、电流表A 后再汇合后一同经过
1 2 2
电流表A 回到负极，而本电路图电流表A 是负进正出，连接错误，电流经过开关后直接分一条支路经过灯泡
1 2
L 、A 后再流经A ，故将灯泡L 的右端接线柱与灯泡L 的左端接线柱相连即可，灯泡L 与电流表A 的连线错误，
2 2 1 1 2 2 1

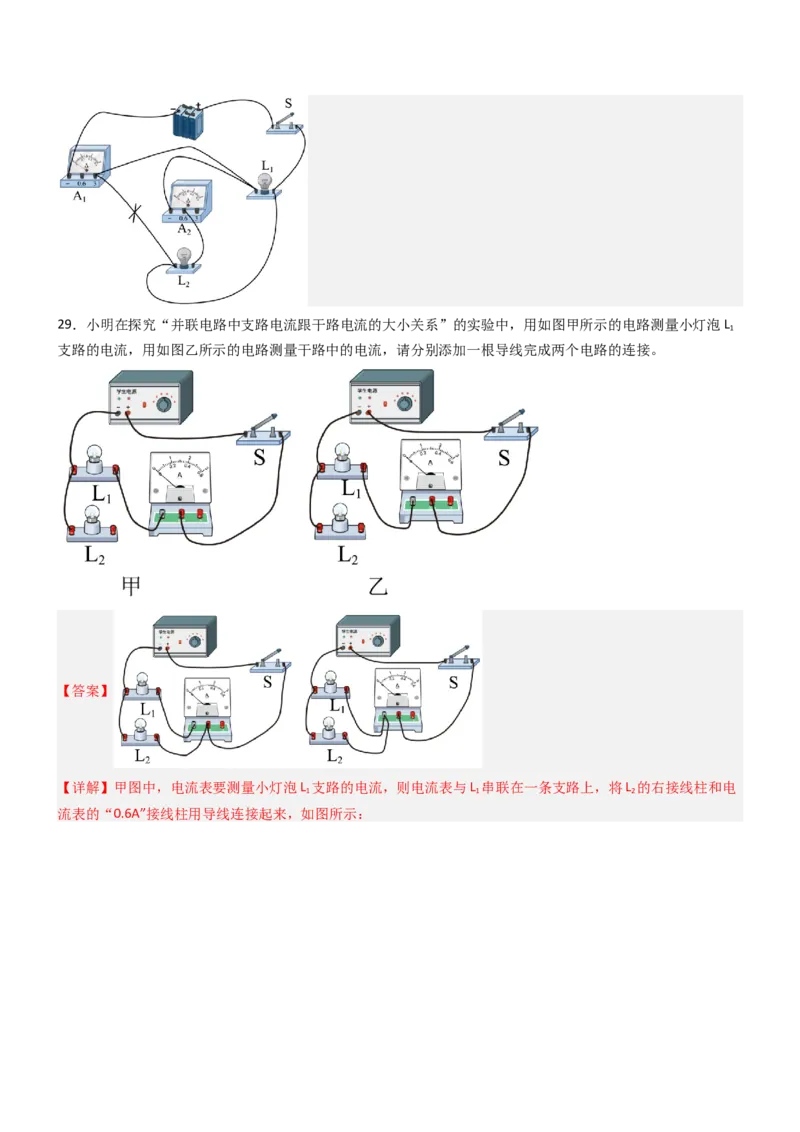

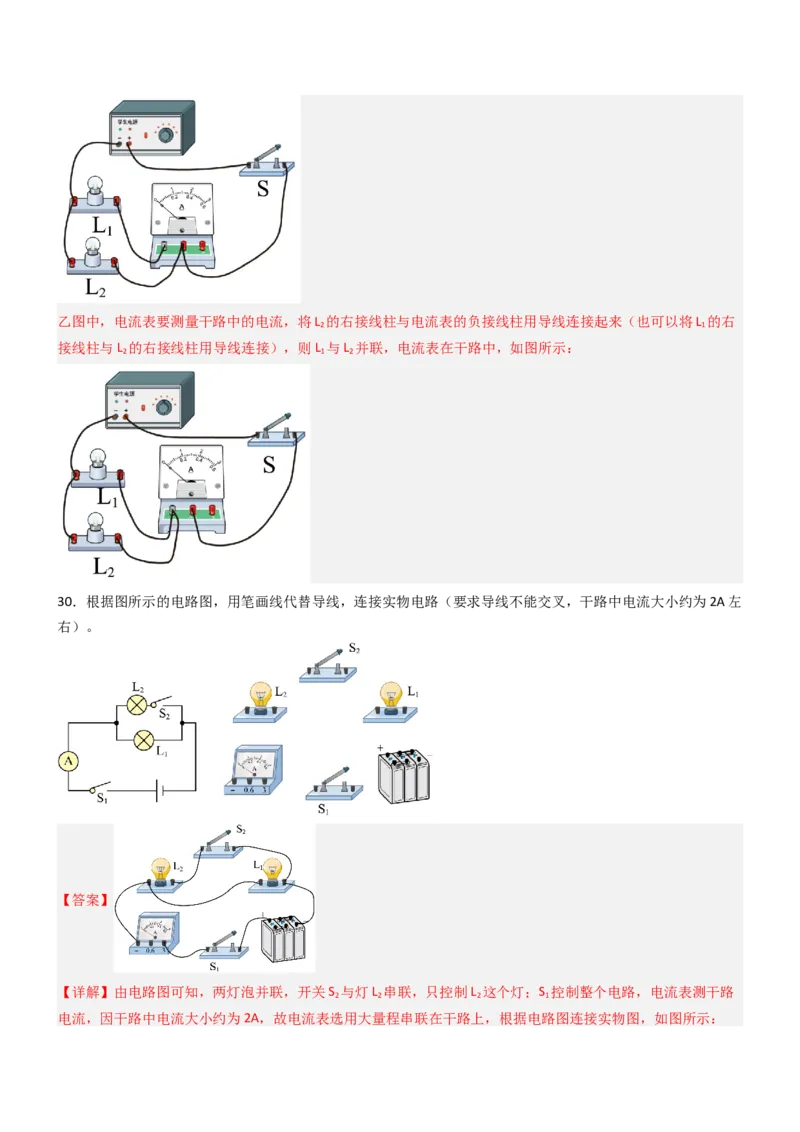

故如下图所示：29．小明在探究“并联电路中支路电流跟干路电流的大小关系”的实验中，用如图甲所示的电路测量小灯泡L
1
支路的电流，用如图乙所示的电路测量干路中的电流，请分别添加一根导线完成两个电路的连接。
【答案】
【详解】甲图中，电流表要测量小灯泡L 支路的电流，则电流表与L 串联在一条支路上，将L 的右接线柱和电
1 1 2
流表的“0.6A”接线柱用导线连接起来，如图所示：乙图中，电流表要测量干路中的电流，将L 的右接线柱与电流表的负接线柱用导线连接起来（也可以将L 的右
2 1
接线柱与L 的右接线柱用导线连接），则L 与L 并联，电流表在干路中，如图所示：
2 1 2
30．根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉，干路中电流大小约为2A左
右）。
【答案】
【详解】由电路图可知，两灯泡并联，开关S 与灯L 串联，只控制L 这个灯；S 控制整个电路，电流表测干路
2 2 2 1

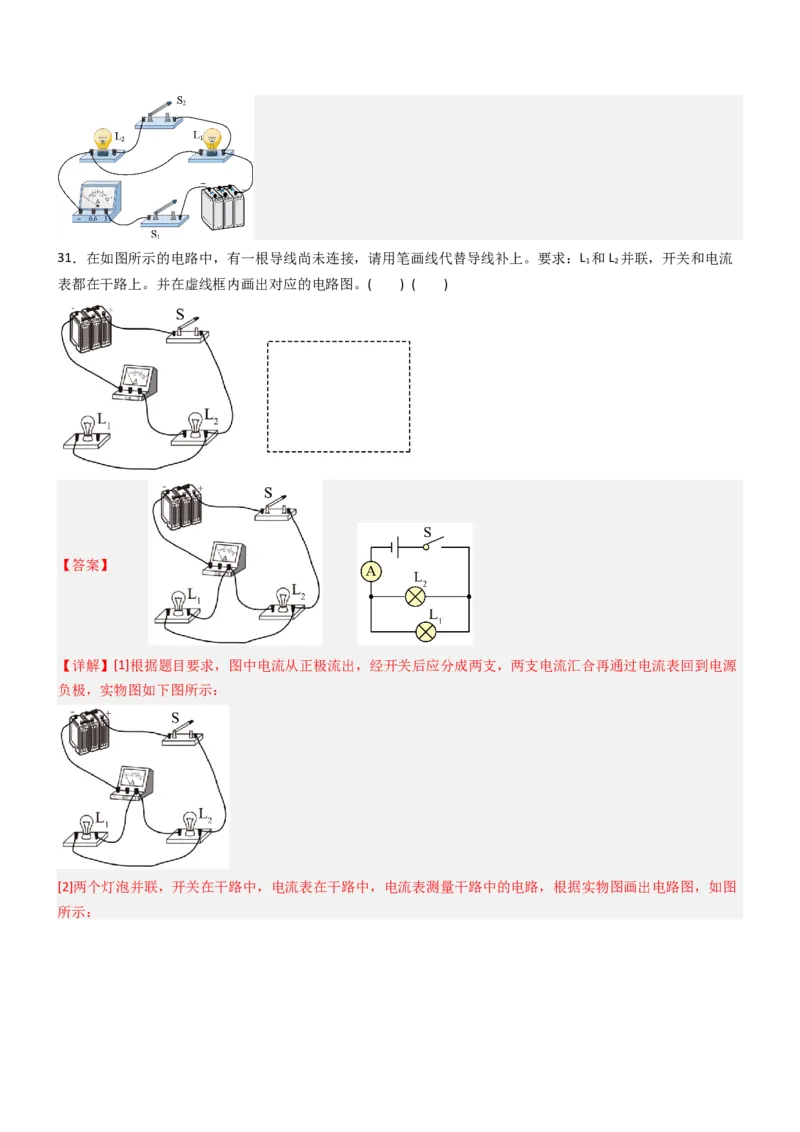

电流，因干路中电流大小约为2A，故电流表选用大量程串联在干路上，根据电路图连接实物图，如图所示：31．在如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。要求：L 和L 并联，开关和电流
1 2
表都在干路上。并在虚线框内画出对应的电路图。( ) ( )
【答案】
【详解】[1]根据题目要求，图中电流从正极流出，经开关后应分成两支，两支电流汇合再通过电流表回到电源
负极，实物图如下图所示：
[2]两个灯泡并联，开关在干路中，电流表在干路中，电流表测量干路中的电路，根据实物图画出电路图，如图
所示：六．判断电流表的测量对象（10题）

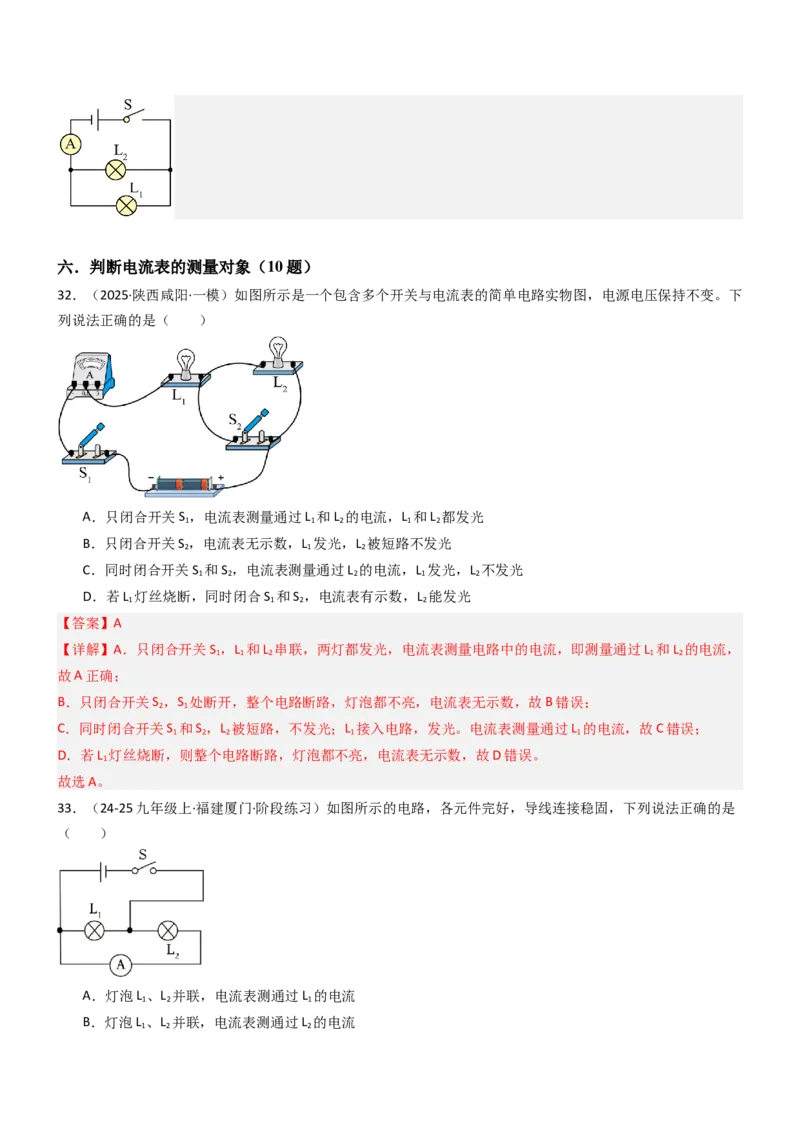

32．（2025·陕西咸阳·一模）如图所示是一个包含多个开关与电流表的简单电路实物图，电源电压保持不变。下
列说法正确的是（ ）
A．只闭合开关S ，电流表测量通过L 和L 的电流，L 和L 都发光
1 1 2 1 2
B．只闭合开关S ，电流表无示数，L 发光，L 被短路不发光
2 1 2
C．同时闭合开关S 和S ，电流表测量通过L 的电流，L 发光，L 不发光
1 2 2 1 2
D．若L 灯丝烧断，同时闭合S 和S ，电流表有示数，L 能发光
1 1 2 2
【答案】A
【详解】A．只闭合开关S ，L 和L 串联，两灯都发光，电流表测量电路中的电流，即测量通过L 和L 的电流，
1 1 2 1 2
故A正确；
B．只闭合开关S ，S 处断开，整个电路断路，灯泡都不亮，电流表无示数，故B错误；
2 1
C．同时闭合开关S 和S ，L 被短路，不发光；L 接入电路，发光。电流表测量通过L 的电流，故C错误；
1 2 2 1 1
D．若L 灯丝烧断，则整个电路断路，灯泡都不亮，电流表无示数，故D错误。
1
故选A。

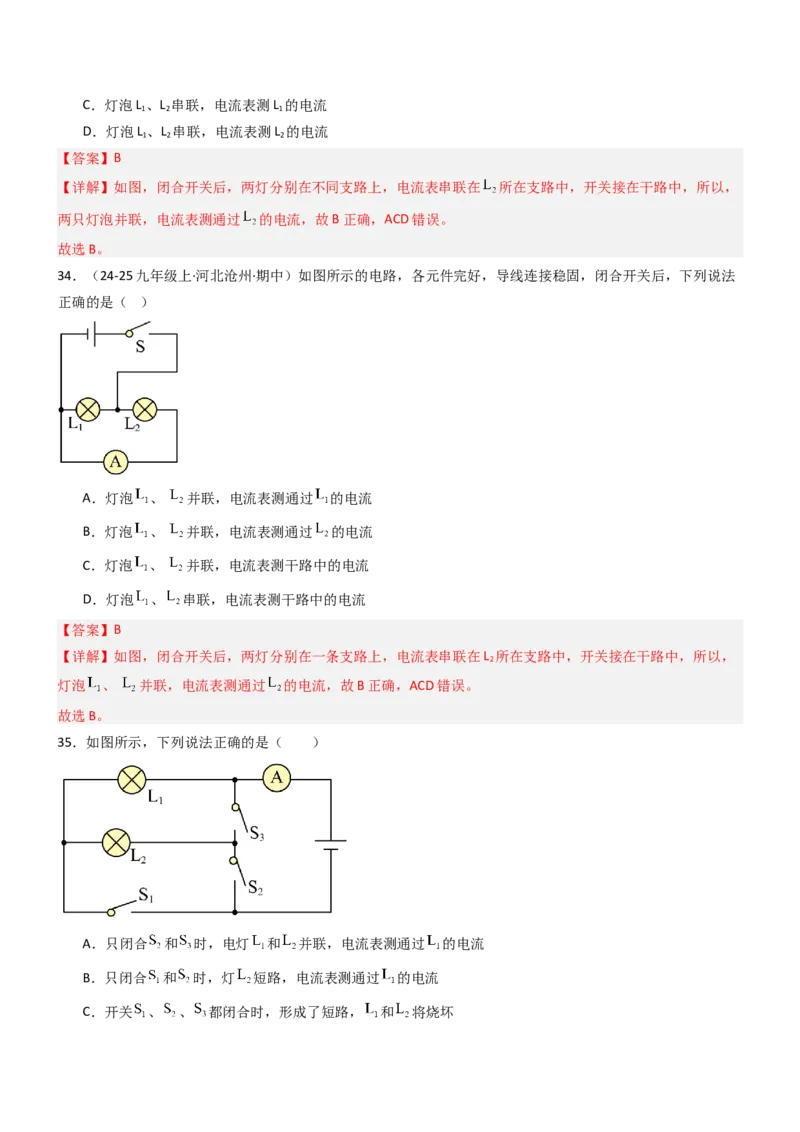

33．（24-25九年级上·福建厦门·阶段练习）如图所示的电路，各元件完好，导线连接稳固，下列说法正确的是
（ ）
A．灯泡L 、L 并联，电流表测通过L 的电流
1 2 1
B．灯泡L 、L 并联，电流表测通过L 的电流
1 2 2C．灯泡L 、L 串联，电流表测L 的电流
1 2 1
D．灯泡L 、L 串联，电流表测L 的电流
1 2 2
【答案】B
【详解】如图，闭合开关后，两灯分别在不同支路上，电流表串联在 所在支路中，开关接在干路中，所以，
两只灯泡并联，电流表测通过 的电流，故B正确，ACD错误。
故选B。
34．（24-25九年级上·河北沧州·期中）如图所示的电路，各元件完好，导线连接稳固，闭合开关后，下列说法
正确的是（ ）
A．灯泡 、 并联，电流表测通过 的电流
B．灯泡 、 并联，电流表测通过 的电流
C．灯泡 、 并联，电流表测干路中的电流
D．灯泡 、 串联，电流表测干路中的电流
【答案】B
【详解】如图，闭合开关后，两灯分别在一条支路上，电流表串联在L 所在支路中，开关接在干路中，所以，
2
灯泡 、 并联，电流表测通过 的电流，故B正确，ACD错误。
故选B。
35．如图所示，下列说法正确的是（ ）
A．只闭合 和 时，电灯 和 并联，电流表测通过 的电流
B．只闭合 和 时，灯 短路，电流表测通过 的电流
C．开关 、 、 都闭合时，形成了短路， 和 将烧坏D．只闭合开关S 和S 时，电灯L 和L 并联，电流表测L 和L 的电流之和
1 2 1 2 1 2
【答案】B
【详解】A．只闭合 和 时，电流从正极出发，经过电流表、 、 回到负极，造成电源短路，电流表可能
烧坏，故A错误；
BD．只闭合 和 时，灯 短路，不发光，电流表与 串联，测通过 的电流，故B正确，D错误；
C．开关 、 、 都闭合时，电源被短路，会损坏电源， 和 不会被烧坏，故C错误。
故选B。

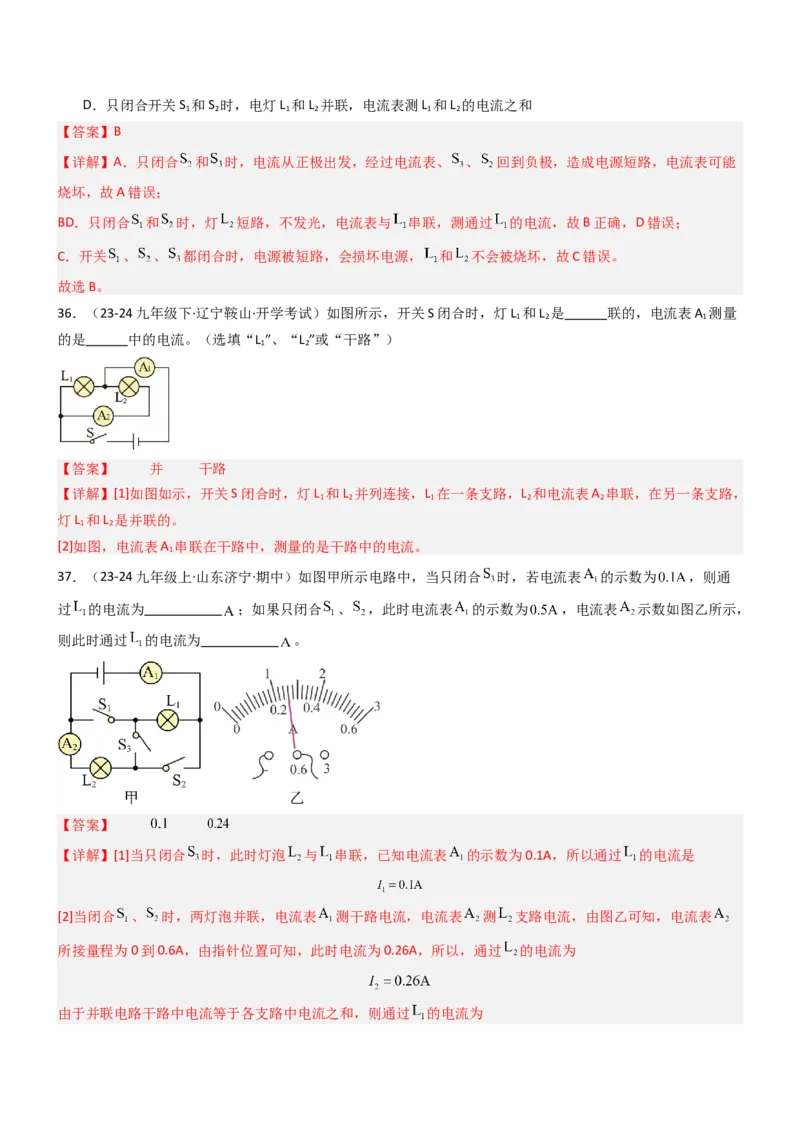

36．（23-24九年级下·辽宁鞍山·开学考试）如图所示，开关S闭合时，灯L 和L 是 联的，电流表A 测量
1 2 1
的是 中的电流。（选填“L ”、“L ”或“干路”）
1 2
【答案】 并 干路
【详解】[1]如图如示，开关S闭合时，灯L 和L 并列连接，L 在一条支路，L 和电流表A 串联，在另一条支路，
1 2 1 2 2
灯L 和L 是并联的。
1 2
[2]如图，电流表A 串联在干路中，测量的是干路中的电流。
1
37．（23-24九年级上·山东济宁·期中）如图甲所示电路中，当只闭合 时，若电流表 的示数为 ，则通
过 的电流为 ；如果只闭合 、 ，此时电流表 的示数为 ，电流表 示数如图乙所示，
则此时通过 的电流为 。
【答案】
【详解】[1]当只闭合 时，此时灯泡 与 串联，已知电流表 的示数为0.1A，所以通过 的电流是
[2]当闭合 、 时，两灯泡并联，电流表 测干路电流，电流表 测 支路电流，由图乙可知，电流表
所接量程为0到0.6A，由指针位置可知，此时电流为0.26A，所以，通过 的电流为

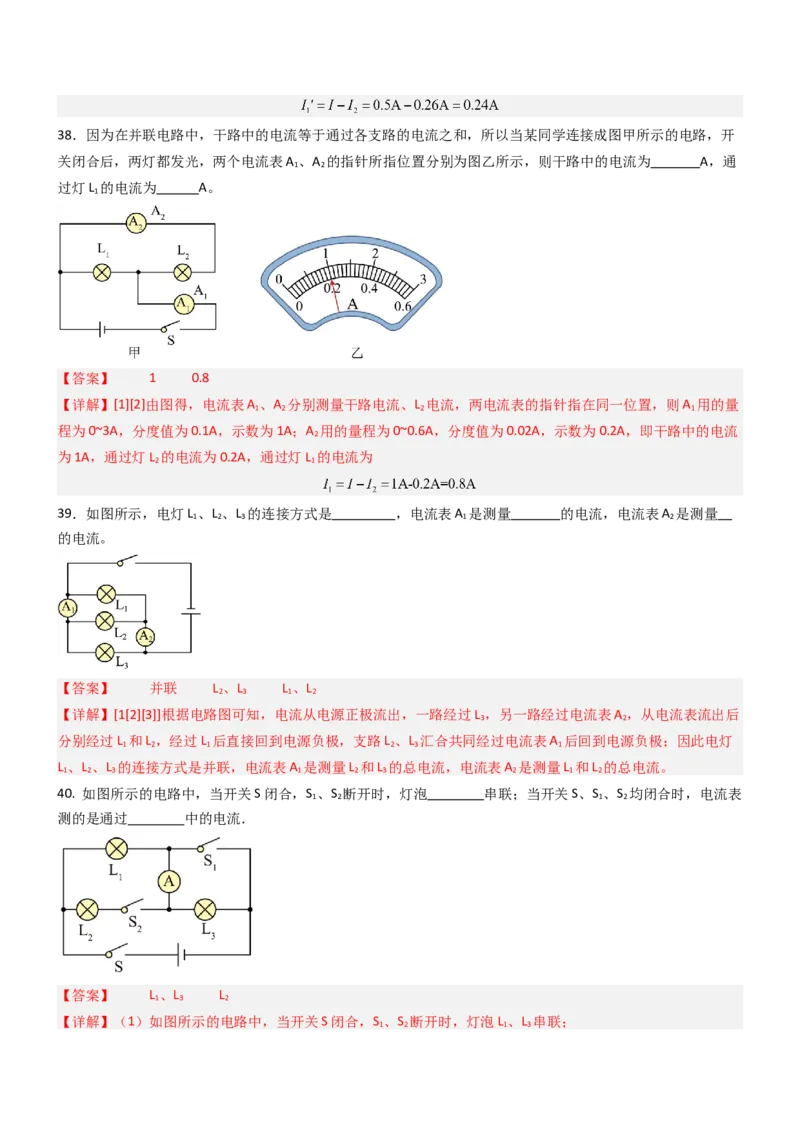

由于并联电路干路中电流等于各支路中电流之和，则通过 的电流为38．因为在并联电路中，干路中的电流等于通过各支路的电流之和，所以当某同学连接成图甲所示的电路，开
关闭合后，两灯都发光，两个电流表A 、A 的指针所指位置分别为图乙所示，则干路中的电流为 A，通
1 2
过灯L 的电流为 A。
1
【答案】 1 0.8
【详解】[1][2]由图得，电流表A 、A 分别测量干路电流、L 电流，两电流表的指针指在同一位置，则A 用的量
1 2 2 1
程为0~3A，分度值为0.1A，示数为1A；A 用的量程为0~0.6A，分度值为0.02A，示数为0.2A，即干路中的电流
2
为1A，通过灯L 的电流为0.2A，通过灯L 的电流为
2 1
39．如图所示，电灯L 、L 、L 的连接方式是 ，电流表A 是测量 的电流，电流表A 是测量
1 2 3 1 2
的电流。
【答案】 并联 L 、L L 、L
2 3 1 2
【详解】[1[2][3]]根据电路图可知，电流从电源正极流出，一路经过L ，另一路经过电流表A ，从电流表流出后
3 2
分别经过L 和L ，经过L 后直接回到电源负极，支路L 、L 汇合共同经过电流表A 后回到电源负极；因此电灯
1 2 1 2 3 1
L 、L 、L 的连接方式是并联，电流表A 是测量L 和L 的总电流，电流表A 是测量L 和L 的总电流。
1 2 3 1 2 3 2 1 2
40. 如图所示的电路中，当开关S闭合，S 、S 断开时，灯泡 串联；当开关S、S 、S 均闭合时，电流表
1 2 1 2
测的是通过 中的电流．
【答案】 L 、L L
1 3 2
【详解】（1）如图所示的电路中，当开关S闭合，S 、S 断开时，灯泡L 、L 串联；
1 2 1 3（2）当开关S、S 、S 均闭合时，灯泡L 被短路，灯泡L 、L 并联，电流表测的是通过L 中的电流．
1 2 3 1 2 2

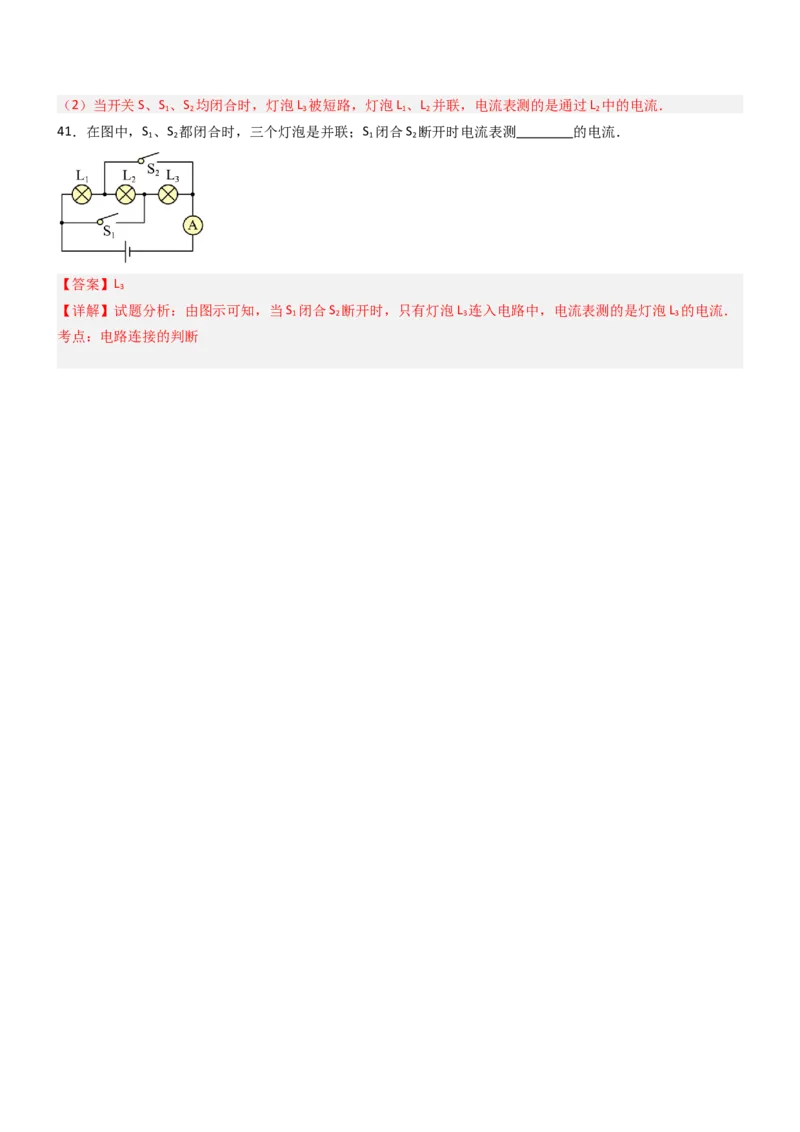

41．在图中，S 、S 都闭合时，三个灯泡是并联；S 闭合S 断开时电流表测 的电流．
1 2 1 2
【答案】L
3
【详解】试题分析：由图示可知，当S 闭合S 断开时，只有灯泡L 连入电路中，电流表测的是灯泡L 的电流．
1 2 3 3
考点：电路连接的判断
