三、电流和测量电流

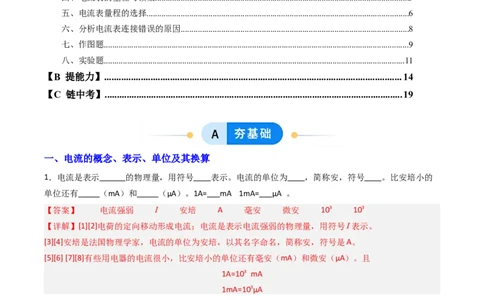

目录
【A 夯基础】............................................................................................................................1
一、电流的概念、表示、单位及其换算...............................................................................................1
二、常见的电流值....................................................................................................................................3
三、电流表的使用方法...........................................................................................................................4
四、电流表的量程与读数.......................................................................................................................5
五、电流表量程的选择...........................................................................................................................6
六、分析电流表连接错误的原因...........................................................................................................8
七、作图题................................................................................................................................................9
八、实验题..............................................................................................................................................11
【B 提能力】..........................................................................................................................14
【C 链中考】..........................................................................................................................19
一、电流的概念、表示、单位及其换算
1．电流是表示 的物理量，用符号 表示。电流的单位为 ，简称安，符号 。比安培小的
单位还有 （mA）和 （μA）。1A= mA 1mA= μA 。
【答案】 电流强弱 I 安培 A 毫安 微安 103 103
【详解】[1][2]电荷的定向移动形成电流；电流是表示电流强弱的物理量，用符号I表示。
[3][4]安培是法国物理学家，电流的单位为安培，以其名字命名，简称安，符号是A。
[5][6] [7][8]有些用电器的电流很小，比安培小的单位还有毫安（mA）和微安（μA）。且
1A=103 mA
1mA=103μA
2．如图所示四位物理学家中，以其名字命名电流单位的是（ ）
焦耳
A． 安培 B． 欧姆C． 瓦特 D． 焦耳
【答案】A
【详解】A．安培的名字命名了电流的单位，故A符合题意；
B．欧姆的名字命名了电阻的单位，故B不符合题意；
C．瓦特的名字命名了电功率的单位，故C不符合题意；
D．焦耳的名字命名了功、能和热量的单位，故D不符合题意。
故选A。

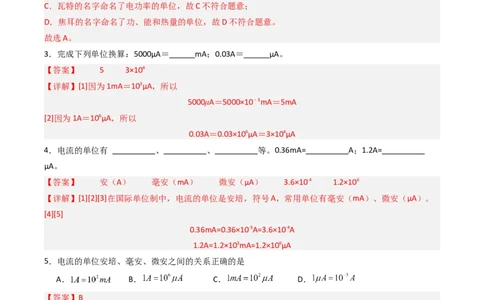

3．完成下列单位换算：5000μA＝ mA；0.03A＝ μA。
【答案】 5 3×104
【详解】[1]因为1mA＝103μA，所以
5000μA＝5000×10﹣3mA＝5mA
[2]因为1A＝106μA，所以
0.03A＝0.03×106μA＝3×104μA
4．电流的单位有 、 、 等。0.36mA= A；1.2A=
μA。
【答案】 安（A） 毫安（mA） 微安（μA） 3.6×10-4 1.2×106
【详解】[1][2][3]在国际单位制中，电流的单位是安培，符号A，常用单位有毫安（mA）、微安（μA）。
[4][5]
0.36mA=0.36×10-3A=3.6×10-4A
1.2A=1.2×103mA=1.2×106μA
5．电流的单位安培、毫安、微安之间的关系正确的是
A． B． C． D．
【答案】B
【详解】A. 1A＝103mA.此选项错误；
B. 1A＝106μA.此选项正确；
C. 1mA＝103μA.此选项错误；
D. 1μA＝10−6A.此选项错误．
故选B.
6．在研究电流的特点时，常用熟悉的水流、车流的特点来帮助理解，这种方法是（ ）
A．理想实验法 B．类比法
C．放大法 D．控制变量法【答案】B
【详解】在研究电流的特点时，常用熟悉的水流、车流的特点来类比，这种方法是类比法。
故选B。
二、常见的电流值
7．家用节能灯正常工作时的电流约为180 ，电饭锅工作时的电流约4 ．
【答案】 mA A
【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，注
意平时的积累．
【详解】家用节能灯正常工作时功率约为几十瓦，根据 知，电流约为0.2A左右，所以节能灯正常工
作的电流约为180mA；
电饭锅工作时功率较大，约为几百到一千瓦，根据 知，的电流约4A．

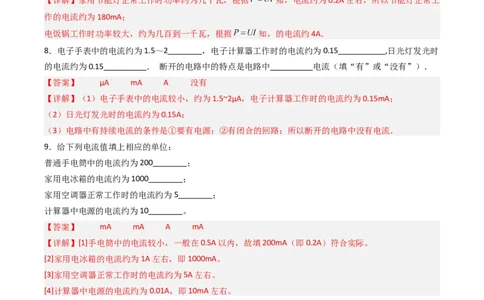

8．电子手表中的电流约为1.5～2 ，电子计算器工作时的电流约为0.15 ,日光灯发光时
的电流约为0.15 ． 断开的电路中的特点是电路中 电流（填“有”或“没有”）．
【答案】 μA mA A 没有
【详解】（1）电子手表中的电流较小，约为1.5~2μA，电子计算器工作时的电流约为0.15mA；
（2）日光灯发光时的电流约为0.15A；
（3）电路中有持续电流的条件是①要有电源；②有闭合的回路；所以断开的电路中没有电流．
9．给下列电流值填上相应的单位：
普通手电筒中的电流约为200 ；
家用电冰箱的电流约为1000 ；
家用空调器正常工作时的电流约为5 ；
计算器中电源的电流约为10 。
【答案】 mA mA A mA
【详解】[1]手电筒中的电流较小，一般在0.5A以内，故填200mA（即0.2A）符合实际。
[2]家用电冰箱的电流约为1A左右，即1000mA。
[3]家用空调器正常工作时的电流约为5A左右。
[4]计算器中电源的电流约为0.01A，即10mA左右。
10．下列家用电器正常工作时电流最接近8A的是（ ）
A．电子手表 B．台灯
C．电热水器 D．双桶洗衣机
【答案】C
【详解】A．电子手表的工作电流约是2μA，故A错误；
B．台灯的工作电流约是0.1A，故B错误；
C．电热水器的工作电流约是8A，故C正确；
D．双桶洗衣机的工作电流约是1A，故D错误。故选C。
三、电流表的使用方法
11．关于电流表的使用，下列说法正确的是（ ）
A．电流表要并联在被测电路中
B．使用电流表测量电流时，不用“校零”
C．电流表可以直接接到电源的两极上
D．电路电流无法预估时，用试触方法选定合适量程
【答案】D
【详解】A．使用电流表测量电路电流，电流表应该和被测用电器串联，故A错误；
B．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零，故B错误；
C．如果不经过用电器将电流表直接接到电源的两极上，会造成短路，烧坏电流表和电源，故C错误；
D．常用电流表有两个量程，在不能确定电流大小的情况下，应该先选择大量程进行试触，防止被测电流
超过电流表的量程，故D正确。
故选D。

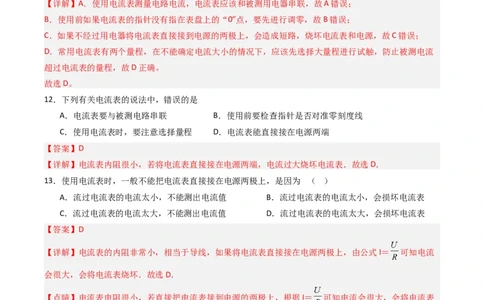

12．下列有关电流表的说法中，错误的是
A．电流表要与被测电路串联 B．使用前要检查指针是否对准零刻度线
C．使用电流表时，要注意选择量程 D．电流表能直接接在电源两端
【答案】D
【详解】电流表内阻很小，若将电流表直接接在电源两端，电流过大烧坏电流表．故选D．
13．使用电流表时，一般不能把电流表直接接在电源两极上，是因为 （ ）
A．流过电流表的电流太小，不能测出电流值 B．流过电流表的电流太小，会损坏电流表
C．流过电流表的电流太大，不能测出电流值 D．流过电流表的电流太大，会损坏电流表
【答案】D
【详解】电流表的内阻非常小，相当于导线，如果将电流表直接接在电源两极上，由公式I＝ 可知电流
会很大，会将电流表烧坏．故选D．
【点睛】电流表电阻很小，若直接把电流表接到电源的两极上，根据I＝ 可知电流会很大，会将电流表
烧坏．
14．下面的说法中正确的是
A．电流表的量程就是它的测量范围
B．使用电流表时，选用的量程越大越好
C．无法确定电流表量程时，选用最小量程的接线柱试触
D．如果选用较大的量程，可以将电流表直接接在电源的两极
【答案】A【详解】电流表的量程就是它的测量范围，使用电流表时应根据要求选用量程，能用小量程时不用大量程，
绝不是量程越大越好，在无法确定电流表的量程时，选用大量程试触，这样可以保护电流表，电流表绝不
可以接在电源两极．故答案选A．
四、电流表的量程与读数
15．甲、乙两同学在做实验时，把电流表的“﹣”和“0.6”两个接线柱接在电路中，指针位于如图所示的
位置，下面记录中正确的是（ ）
A．1.4A B．0.24A C．0.26A D．0.28A
【答案】D
【详解】电流表使用的是0~0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.28A。故
ABC不合题意，D符合题意。
故选D。
16．如图所示是实验时电流表指针在刻度盘上的位置，则此时电流的大小为（ ）
A．使用“0～0.6”量程时为0.12安
B．使用“0～0.6”量程时为120毫安
C．使用“0～3”量程时为0.70安
D．使用“0～3”量程时为70毫安
【答案】C
【详解】电流表有两个量程：0-3A，0-0.6A，使用“0-0.6A”量程时，分度值为0.02A，示数为
0.14A=140mA
使用“0-3A”量程时，分度值为0.1A，示数为
0.7A=700mA
故选C。
17．如图所示的电流表，由图可知，当选大量程时，指针所指的电流为 A，选小量程时，指针所
指的电流为 A。【答案】 1.6 0.32
【详解】[1][2]电流表有两个量程是0~0.6A和0~3A。当选大量程时，分度值为0.1A，指针所指的电流为
1.6A。当选小量程时，分度值为0.02A，指针所指的电流为0.32A。
18．小明用双量程电流表测量电流时，使用的接线柱是“—”和“0.6”，读数后他在表格中记录下了
“2.6A”的数据，则测量的正确值可能是 A。
【答案】0.52
【详解】分析题目可知，接入的量程是0~0.6A,读数室错按照量程是0~3A读数,则测量的正确值可能是
19．用电流表测某一电路中的电流，若选用0~0.6 A量程，则测得的电流为0.18 A，若选用0~3 A量程，则
测得的电流为0.2 A，那么该电路中的电流应为（ ）
A．0.2 A B．0.18 A C．0.19A D．以上答案都对
【答案】B
【详解】电流表选用的量程越小，分度值就越小，结果越精确，所以该电路中的电流应为0.18A。故B符
合题意，ACD不符合题意。
故选B。
20．同学们在练习使用电流表测量电流，闭合开关前，指针指零。闭合开关后发现指针停在如图所示的位
置。接下来他应进行的操作是 。电流表所测电路中的电流为 A。
【答案】 见解析 0.2
【详解】[1]如图所示，闭合开关后，电流表的指针偏转幅度较小，电流表所用量程过大，接下来应进行的
操作是断开开关，将电流表改接到小量程上。
[2]如图所示，电流表选择0~3A的量程，分度值是0.1A，电流表的示数是0.2A。
五、电流表量程的选择
21．如图是实验室常用的一种电流表，其零刻度不在表盘的最左端。当导线 、 分别与标有“ ”和
“3”的接线柱相连时，电流表指针偏转情况如图所示，此时，电流是从导线 （填“ ”或“ ” 流
入电流表，说明电流表接线柱 。纠正后为了减少误差，应将导线 与标有“ ”的接线柱相连，
与标有“ ”的接线柱相连。【答案】 接反了 0.6
【详解】[1][2]由图知，电流表指针偏向了0刻度线的左侧，原因是正负接线柱接反了，所以电流从导线
进入了电流表。
[3][4]此时电流表使用 量程时，分度值 ，所以电流表示数为 。为测量正确并且读数误差较
小，需要改变进入电流表的电流方向，改接小量程，所以需要将导线 与标有“0.6”的接线柱相连， 与标
有“ ”的接线柱相连。
22．电流表是测量 的仪器，它应 联在电路中使用，电流表有两个量程，分别是 和
。为了避免电流过强损坏电流表，在不便估计电流大小的情况下，要先拿电路的一个线头迅速地
最大量程接线柱。绝对不允许不经过用电器将电流表直接与 相连。
【答案】 电流 串 0～3A 0～0.6A 试触 电源
【详解】[1][2]电路中的电流用电流表测量，电流表与待测电阻串联，即电流表是测量电流的仪器，它应串
联在电路中使用。
[3][4][5][6]电流表有大小两个量程，分别是0～3A和0～0.6A。为了避免电流过强损坏电流表，在不便估计
电流大小的情况下，要先拿电路的一个线头迅速地试触最大量程接线柱，若电流表的指针不超过量程就固
定接好；若电流表表的指针指示偏小，说明在小量程范围内，则再改用小量程进行测量；根据电流表的使
用规则可知，绝对不允许不经过用电器将电流表的两个接线柱直接与电源相连，以免将电流表损坏。
23．在使用电流表测量电路中的电流时，如果待测电路中的电流大小未知，我们一般采用“大量程试触
法”确定电流表的量程，如图所示，是试触时电流表指针所指的位置，则电流表应该选择 量程。
【答案】0~0.6A
【详解】选择大量程试触时，发现电流不超过0.6A，故需要选择0~0.6A。
24．某同学使用电流表时，估计待测电路中的电流应选用0∼0.6A的量程，但他误用0∼3A的量程来测量．
这样做的结果是
A．指针摆动角度大，会损坏电流表
B．指针摆动角度小，会损坏电流表
C．指针摆动角度小，读数比较准确
D．指针摆动角度小，读数不够准确．
【答案】D【详解】估计待测电路中的电流应选用0～0.6A的量程，但误用0～3A的量程来测量，则分度值变大了，
读数就不太准确了，且指针摆动角度小，小量程换大量程不会烧坏电流表，故选D．
六、分析电流表连接错误的原因
25．甲、乙两名同学在做“用电流表测电流”的实验中，甲在连接电路前发现指针偏转情况如图甲所示，
他同学接下来应进行的操作是 乙同学闭合开关前，他们的电流表指针均指在零刻度处，当闭合开关
试触时，发现电流表指针摆动出现了如图乙的情况，他的问题是电流表的正负接线柱在接线时 。
【答案】 将电流表调零 接反了
【详解】[1]连接电路前电流表指针偏转一个很小的角度是因为电流表未调零，所以接下来应将电流表调零。
[2]试触时电流表指针反偏，说明电流表正负接线柱接反了。
26．“用电流表测电流”的实验中， （填“允许”或“不允许”）把电流表直接连到电源两极上。
小张同学测量时，闭合开关，发现指针向“0”刻度线的左侧偏转，电流表连接存在的错误是：
，正确连接了电路，闭合开关后，电流表的示数如图所示，由此可以看出，实验中存在的问题是 ，
使实验结果更为精确的做法应是： 。用电流表测电流时，某同学接入电路的是0~0.6A的量
程，却在0~3A的量程中读成2.4A，则实际测得的电流应是 A。
【答案】 不允许 电流表正负接线柱接反了 量程选大了 换用小量程 0.48
【详解】[1]“用电流表测电流”的实验中，不允许把电流表直接连到电源两极上，否则会造成断路，损坏
电流表和电源；
[2]测量电流表指针反向偏转，说明电流从电流表从负接线柱流入了，即电流表正常负接线柱接反了。
[3][4]从图中可以看出电流表的指针偏转角度很小，因此该实验的问题是选择的量程过大，应该换用小量程，
即0~0.6A的量程。
[5]电流表小量程示数是大量程示数的 ，电流表按0~3A量程读数，示数是2.4A，则电流表0~0.6A量程读
数是0.48A。

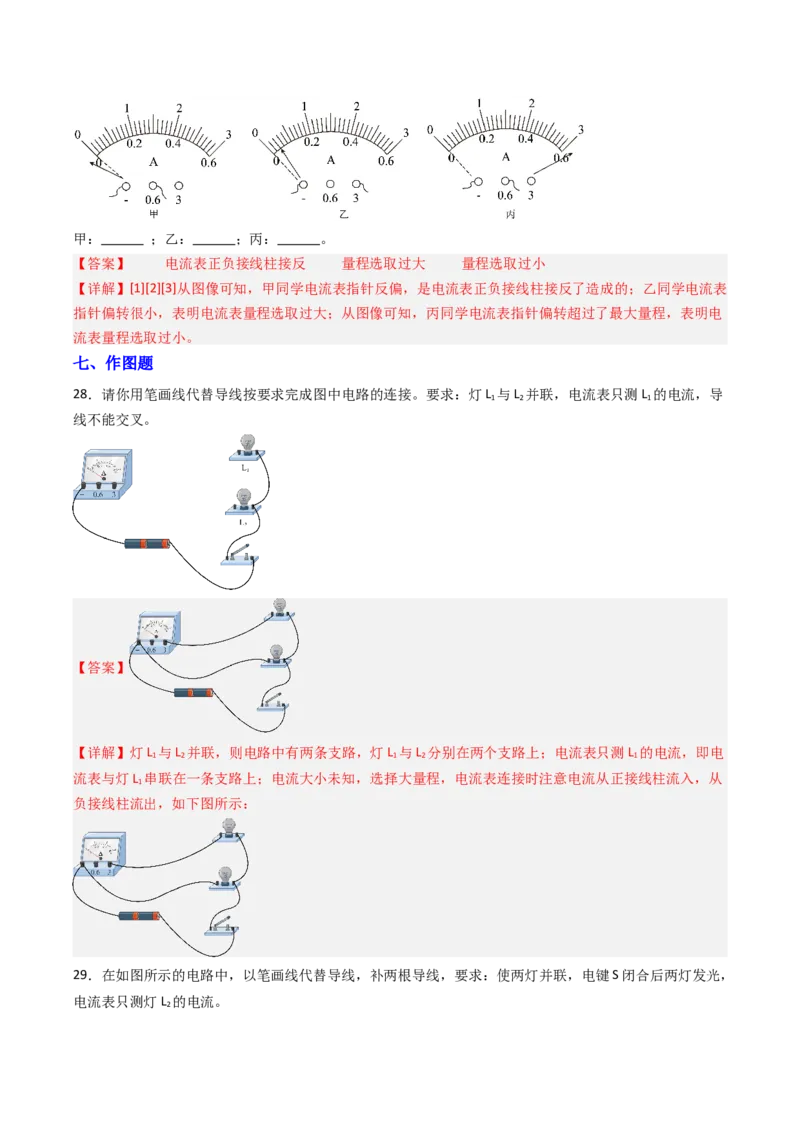

27．甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在
零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析
他们可能是什么原因造成的？甲： ；乙： ；丙： 。
【答案】 电流表正负接线柱接反 量程选取过大 量程选取过小
【详解】[1][2][3]从图像可知，甲同学电流表指针反偏，是电流表正负接线柱接反了造成的；乙同学电流表
指针偏转很小，表明电流表量程选取过大；从图像可知，丙同学电流表指针偏转超过了最大量程，表明电
流表量程选取过小。
七、作图题
28．请你用笔画线代替导线按要求完成图中电路的连接。要求：灯L 与L 并联，电流表只测L 的电流，导
1 2 1
线不能交叉。
【答案】
【详解】灯L 与L 并联，则电路中有两条支路，灯L 与L 分别在两个支路上；电流表只测L 的电流，即电
1 2 1 2 1
流表与灯L 串联在一条支路上；电流大小未知，选择大量程，电流表连接时注意电流从正接线柱流入，从
1
负接线柱流出，如下图所示：

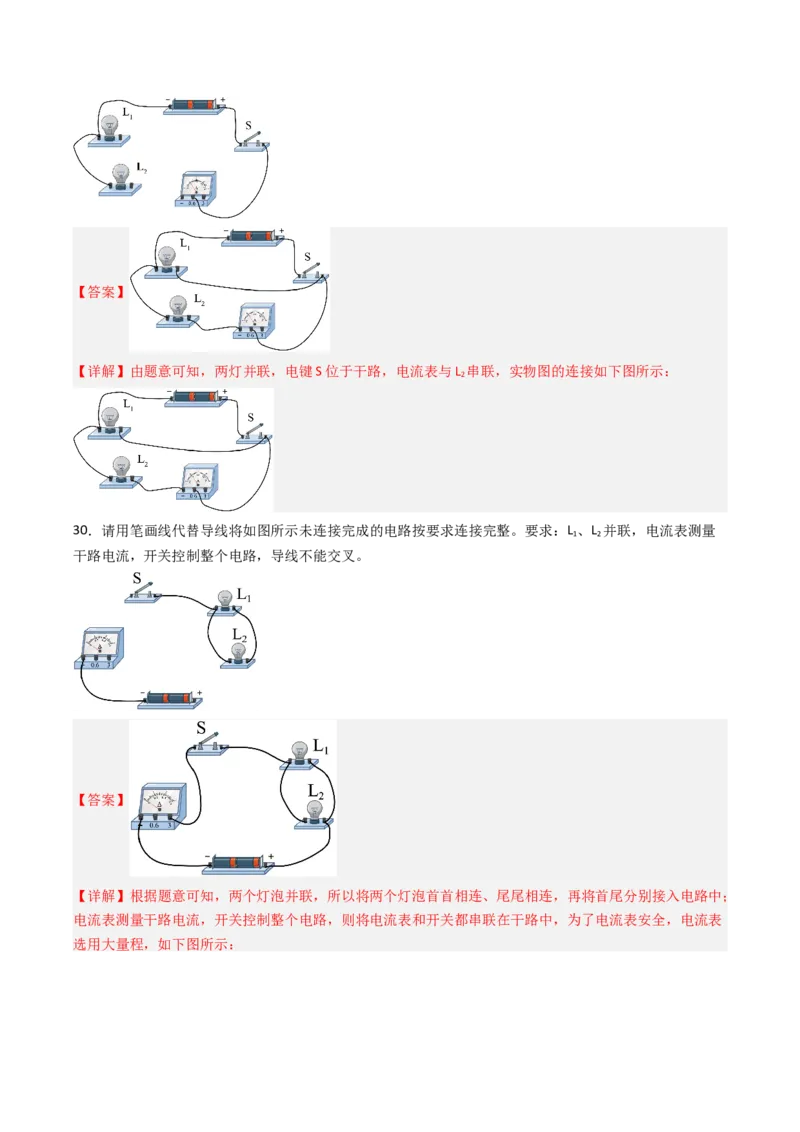

29．在如图所示的电路中，以笔画线代替导线，补两根导线，要求：使两灯并联，电键S闭合后两灯发光，
电流表只测灯L 的电流。
2【答案】
【详解】由题意可知，两灯并联，电键S位于干路，电流表与L 串联，实物图的连接如下图所示：
2
30．请用笔画线代替导线将如图所示未连接完成的电路按要求连接完整。要求：L 、L 并联，电流表测量
1 2
干路电流，开关控制整个电路，导线不能交叉。
【答案】
【详解】根据题意可知，两个灯泡并联，所以将两个灯泡首首相连、尾尾相连，再将首尾分别接入电路中；
电流表测量干路电流，开关控制整个电路，则将电流表和开关都串联在干路中，为了电流表安全，电流表
选用大量程，如下图所示：八、实验题

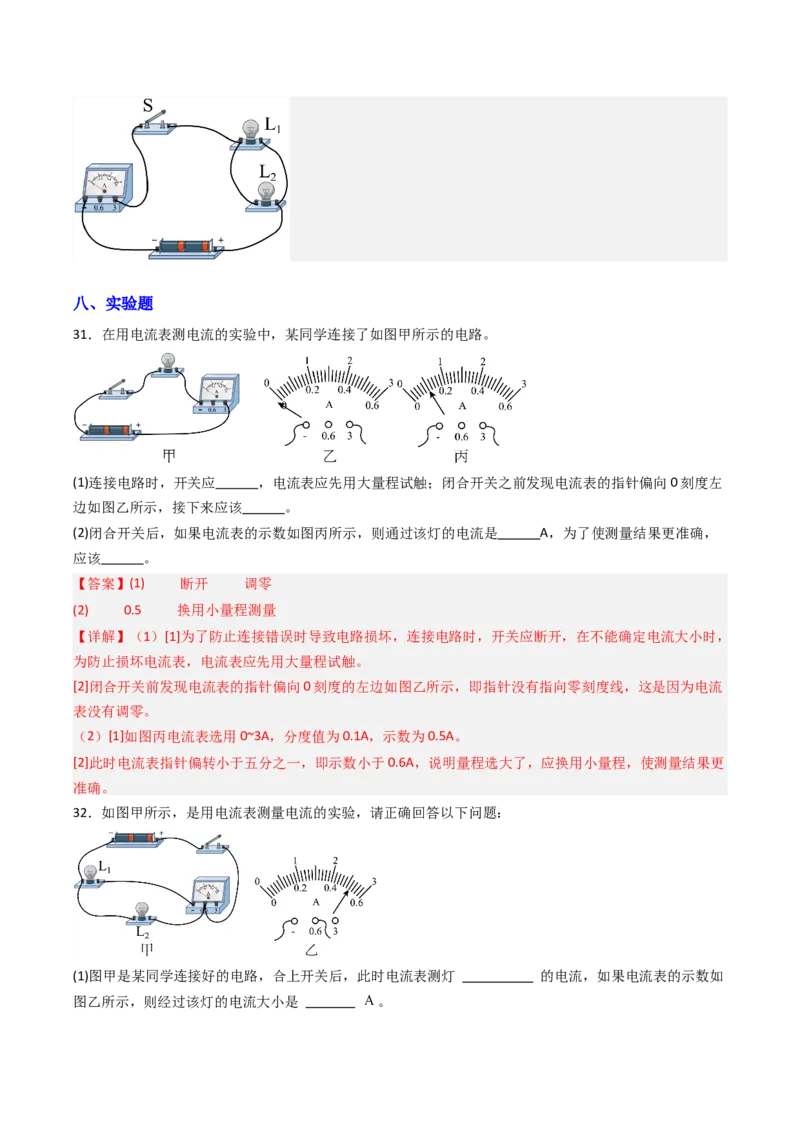

31．在用电流表测电流的实验中，某同学连接了如图甲所示的电路。
(1)连接电路时，开关应 ，电流表应先用大量程试触；闭合开关之前发现电流表的指针偏向0刻度左
边如图乙所示，接下来应该 。
(2)闭合开关后，如果电流表的示数如图丙所示，则通过该灯的电流是 A，为了使测量结果更准确，
应该 。
【答案】(1) 断开 调零
(2) 0.5 换用小量程测量
【详解】（1）[1]为了防止连接错误时导致电路损坏，连接电路时，开关应断开，在不能确定电流大小时，
为防止损坏电流表，电流表应先用大量程试触。
[2]闭合开关前发现电流表的指针偏向0刻度的左边如图乙所示，即指针没有指向零刻度线，这是因为电流
表没有调零。
（2）[1]如图丙电流表选用0~3A，分度值为0.1A，示数为0.5A。
[2]此时电流表指针偏转小于五分之一，即示数小于0.6A，说明量程选大了，应换用小量程，使测量结果更
准确。
32．如图甲所示，是用电流表测量电流的实验，请正确回答以下问题：
(1)图甲是某同学连接好的电路，合上开关后，此时电流表测灯 的电流，如果电流表的示数如
图乙所示，则经过该灯的电流大小是 。(2)请在图甲中某根导线端画“ ”号，并用笔画线代替导线，将该导线正确改接到另一接线柱，使电流表
变为测干路中的电流。
【答案】(1) 0.52
(2)
【详解】（1）[1]如图甲所示，电流表与灯泡 串联，所以电流表测的是灯 的电流。
[2]图乙中，电流表的量程为 ，其分度值为 ，则通过该灯的电流是 。
（2）想要测总电流，电流表应该串联在干路中，可以将L 与电流表连接的线接在电流表的负接线柱上，
2
如下图所示：
33．如图所示是小明和同桌用电流表测量电流的实物连接图，请按要求回答：
(1)电流表使用前，应检查指针是否对准零刻度线，如有偏差，需要 ；
(2)在连接电路时，开关应处于 状态；电流表应与用电器 （选填“串联”或“并联”）
在电路中；
(3)图甲中电流表测量的是 的电流（选填“ ”或“ ”），电流表右端（括号位置）应该连接
电流表的 （选填“正”或“负”）接线柱；
(4)若小明同学发现同桌读出的电流数据是自己的5倍，请指出同桌错误的原因： 。
【答案】(1)调零
(2) 断开 串联
(3) L 正
1
(4)选的是小量程，却按大量程读数
【详解】（1）电流表使用前，要检查电流表的指针是否对准零刻度线，若没有对准零刻度，应该要对电
流表进行“调零”。
（2）[1]为保护电路安全，在连接电路时，开关应处于断开状态。
[2]用电流表测量通过用电器的电流时，电流表应与用电器串联。（3）[1]由图甲可知，灯L 、L 并联，L 与电流表串联，因此电流表测L 的电流。
1 2 1 1
[2]电流表“+”“-”接线柱的接法要正确，连接电流表必须使电流从“+”接线柱流进电流表，从“-”接线柱流
出电流表，故电流表右端应该连接电流表的正接线柱。
（4）电流表由两个量程，大量程是小量程的5倍，有上下两个量程示数，上面大量程是下面小量程示数
的5倍，故该同学选的是小量程，却按大量程读数。

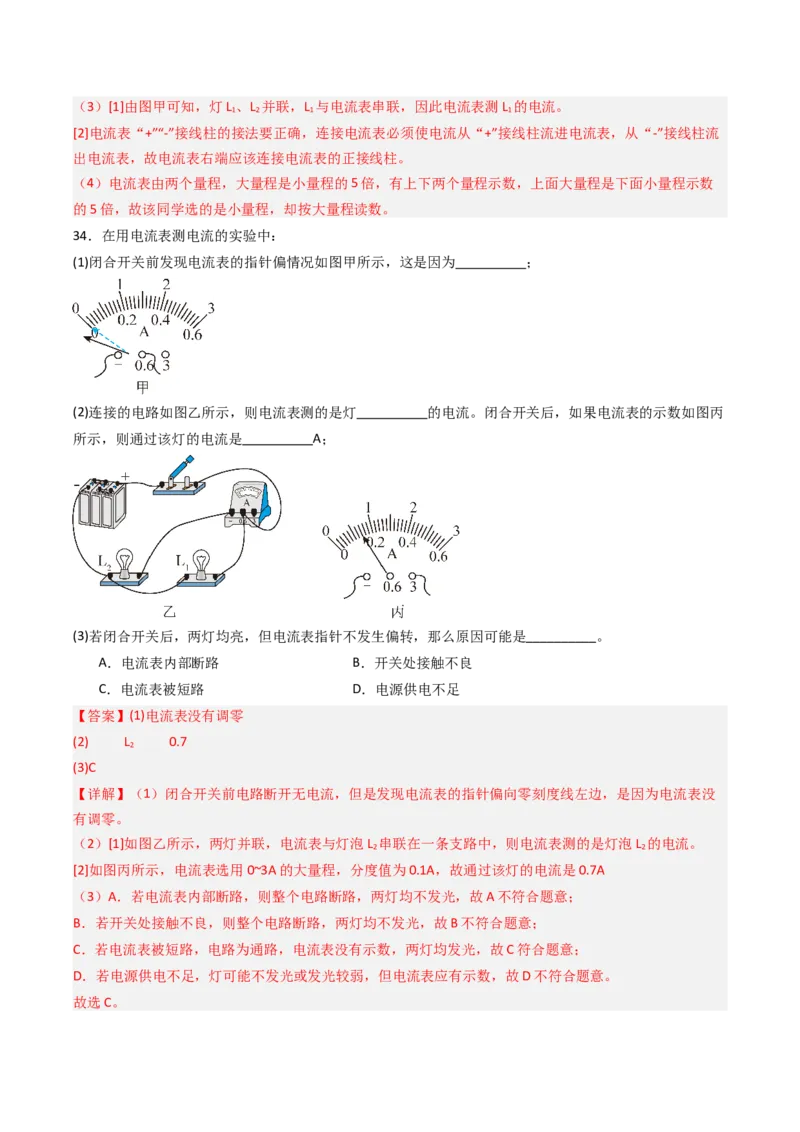

34．在用电流表测电流的实验中：
(1)闭合开关前发现电流表的指针偏情况如图甲所示，这是因为 ；
(2)连接的电路如图乙所示，则电流表测的是灯 的电流。闭合开关后，如果电流表的示数如图丙
所示，则通过该灯的电流是 A；
(3)若闭合开关后，两灯均亮，但电流表指针不发生偏转，那么原因可能是__________。
A．电流表内部断路 B．开关处接触不良
C．电流表被短路 D．电源供电不足
【答案】(1)电流表没有调零
(2) L 0.7
2
(3)C
【详解】（1）闭合开关前电路断开无电流，但是发现电流表的指针偏向零刻度线左边，是因为电流表没
有调零。
（2）[1]如图乙所示，两灯并联，电流表与灯泡L 串联在一条支路中，则电流表测的是灯泡L 的电流。
2 2
[2]如图丙所示，电流表选用0~3A的大量程，分度值为0.1A，故通过该灯的电流是0.7A
（3）A．若电流表内部断路，则整个电路断路，两灯均不发光，故A不符合题意；
B．若开关处接触不良，则整个电路断路，两灯均不发光，故B不符合题意；
C．若电流表被短路，电路为通路，电流表没有示数，两灯均发光，故C符合题意；
D．若电源供电不足，灯可能不发光或发光较弱，但电流表应有示数，故D不符合题意。
故选C。一、单选题

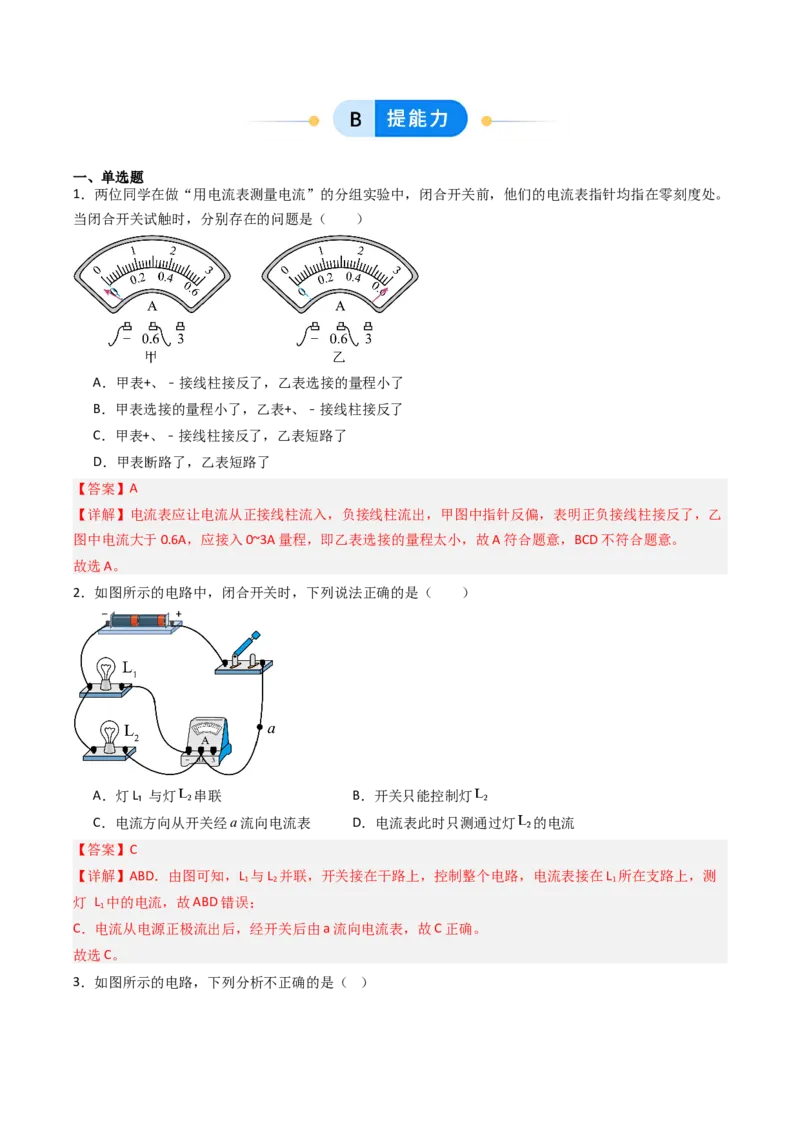

1．两位同学在做“用电流表测量电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。
当闭合开关试触时，分别存在的问题是（ ）
A．甲表+、﹣接线柱接反了，乙表选接的量程小了
B．甲表选接的量程小了，乙表+、﹣接线柱接反了
C．甲表+、﹣接线柱接反了，乙表短路了
D．甲表断路了，乙表短路了
【答案】A
【详解】电流表应让电流从正接线柱流入，负接线柱流出，甲图中指针反偏，表明正负接线柱接反了，乙
图中电流大于0.6A，应接入0~3A量程，即乙表选接的量程太小，故A符合题意，BCD不符合题意。
故选A。
2．如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．灯L₁ 与灯 串联 B．开关只能控制灯
C．电流方向从开关经a流向电流表 D．电流表此时只测通过灯 的电流
【答案】C
【详解】ABD．由图可知，L 与L 并联，开关接在干路上，控制整个电路，电流表接在L 所在支路上，测
1 2 1
灯 L 中的电流，故ABD错误；
1
C．电流从电源正极流出后，经开关后由a流向电流表，故C正确。
故选C。

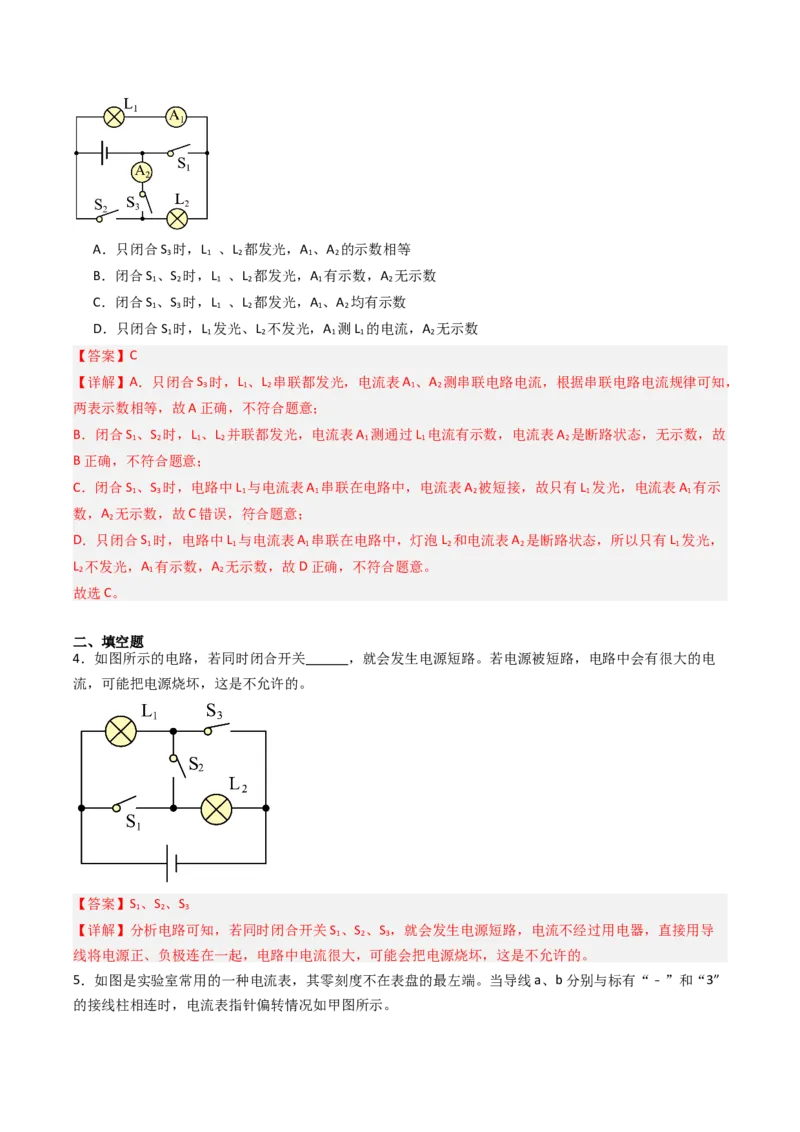

3．如图所示的电路，下列分析不正确的是（ ）A．只闭合S 时，L 、L 都发光，A 、A 的示数相等
3 1 2 1 2
B．闭合S 、S 时，L 、L 都发光，A 有示数，A 无示数
1 2 1 2 1 2
C．闭合S 、S 时，L 、L 都发光，A 、A 均有示数
1 3 1 2 1 2
D．只闭合S 时，L 发光、L 不发光，A 测L 的电流，A 无示数
1 1 2 1 1 2
【答案】C
【详解】A．只闭合S 时，L 、L 串联都发光，电流表A 、A 测串联电路电流，根据串联电路电流规律可知，
3 1 2 1 2
两表示数相等，故A正确，不符合题意；
B．闭合S 、S 时，L 、L 并联都发光，电流表A 测通过L 电流有示数，电流表A 是断路状态，无示数，故
1 2 1 2 1 1 2
B正确，不符合题意；
C．闭合S 、S 时，电路中L 与电流表A 串联在电路中，电流表A 被短接，故只有L 发光，电流表A 有示
1 3 1 1 2 1 1
数，A 无示数，故C错误，符合题意；
2
D．只闭合S 时，电路中L 与电流表A 串联在电路中，灯泡L 和电流表A 是断路状态，所以只有L 发光，
1 1 1 2 2 1
L 不发光，A 有示数，A 无示数，故D正确，不符合题意。
2 1 2
故选C。
二、填空题
4．如图所示的电路，若同时闭合开关 ，就会发生电源短路。若电源被短路，电路中会有很大的电
流，可能把电源烧坏，这是不允许的。
【答案】S 、S 、S
1 2 3
【详解】分析电路可知，若同时闭合开关S 、S 、S ，就会发生电源短路，电流不经过用电器，直接用导
1 2 3
线将电源正、负极连在一起，电路中电流很大，可能会把电源烧坏，这是不允许的。
5．如图是实验室常用的一种电流表，其零刻度不在表盘的最左端。当导线a、b分别与标有“﹣”和“3”
的接线柱相连时，电流表指针偏转情况如甲图所示。（1）此时，电流是从导线 （填“a”或“b”）流入电流表，使用的时候应将电流表与被测用电器
（填“串联”或“并联”）在电路中；
（2）为了增大指针的偏转角度从而减小读数误差，应将导线a与标有 的接线柱相连，导线b与标
有“ ”的接线柱相连；
（3）纠正错误之后，电流表指针如乙图所示，则读数为 A；
（4）如果电流表指针摆动如丙图所示，则原因是 。
【答案】 a 串联 0.6 - 0.32 电流表选择的量程太小
【详解】（1）[1][2]如图甲，电流表最左端的接线柱是负接线柱，其它两个接线柱是正接线柱，此时指针
偏向零刻度的左侧，说明电流从电流表的负接线柱流入，从正接线柱流出，即电流从a流入电流表，从b
流出电流表；使用电流表测量流过用电器的电流时，应将电流表与被测用电器串联。
（2）[3][4]为了增大指针的偏转角度从而减小读数误差，要选择小量程；电流应从电流表的正接线柱流进，
从负接线柱流出，因此应将导线a与标有0.6的接线柱相连，导线b与标有“-”的接线柱相连。
（3）[5]电流表使用的0~0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流表的读数为
0.32A。
（4）[6]如图丙，指针偏转角度超过了表盘标定值，说明电流表选的量程太小，应换用大量程重新测量。
三、实验题
6．如图在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当闭合开关S 和S 后，两灯都发
1 2
光，两个电流表的指针所指位置如图乙所示。
（1）灯L 与L 的连接方式是 ，电流表A 测灯 （选填“L ”、“L ”或“L 和L ”）
1 2 2 1 2 1 2
的电流；
（2）通过灯L 的电流是 A；
2
（3）取下灯泡L ，电流表A 示数将 （选填“变大”、“变小”或“不变”）；
2 1（4）若某时刻只有灯泡L 熄灭，故障可能是灯L 。
1 1

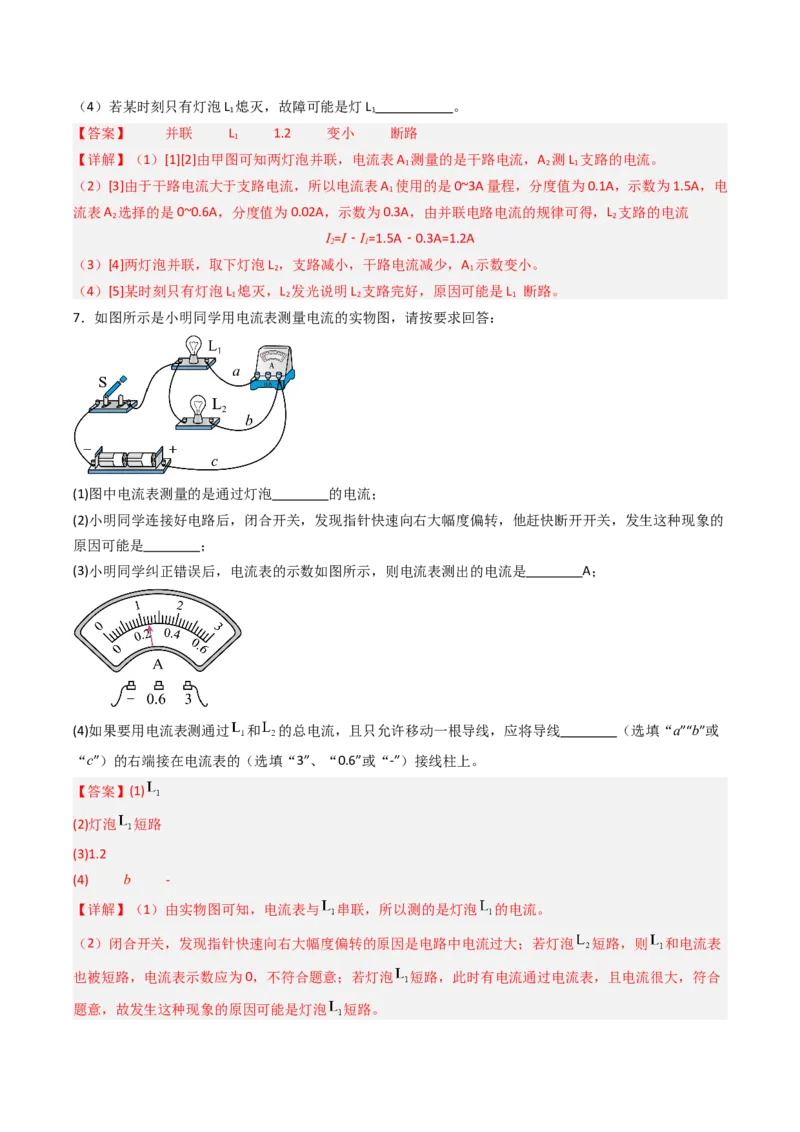

【答案】 并联 L 1.2 变小 断路
1
【详解】（1）[1][2]由甲图可知两灯泡并联，电流表A 测量的是干路电流，A 测L 支路的电流。
1 2 1
（2）[3]由于干路电流大于支路电流，所以电流表A 使用的是0~3A量程，分度值为0.1A，示数为1.5A，电
1
流表A 选择的是0~0.6A，分度值为0.02A，示数为0.3A，由并联电路电流的规律可得，L 支路的电流
2 2
I=I﹣I=1.5A﹣0.3A=1.2A
2 1
（3）[4]两灯泡并联，取下灯泡L ，支路减小，干路电流减少，A 示数变小。
2 1
（4）[5]某时刻只有灯泡L 熄灭，L 发光说明L 支路完好，原因可能是L 断路。
1 2 2 1
7．如图所示是小明同学用电流表测量电流的实物图，请按要求回答：
(1)图中电流表测量的是通过灯泡 的电流；
(2)小明同学连接好电路后，闭合开关，发现指针快速向右大幅度偏转，他赶快断开开关，发生这种现象的
原因可能是 ；
(3)小明同学纠正错误后，电流表的示数如图所示，则电流表测出的电流是 A；
(4)如果要用电流表测通过 和 的总电流，且只允许移动一根导线，应将导线 （选填“a”“b”或
“c”）的右端接在电流表的（选填“3”、“0.6”或“-”）接线柱上。
【答案】(1)
(2)灯泡 短路
(3)1.2
(4) b -
【详解】（1）由实物图可知，电流表与 串联，所以测的是灯泡 的电流。
（2）闭合开关，发现指针快速向右大幅度偏转的原因是电路中电流过大；若灯泡 短路，则 和电流表
也被短路，电流表示数应为0，不符合题意；若灯泡 短路，此时有电流通过电流表，且电流很大，符合
题意，故发生这种现象的原因可能是灯泡 短路。（3）由图可知，电流表量程用的是0~3A，分度值为0.1A，所以测得的电流为1.2A。
（4）要用电流表测通过 和 的总电流，就要电流表串联在干路上，则由实物图可知，应将导线“b”的
右端接在电流表的“-”接线柱上。
8．在练习使用电流表的实验中：
(1)连接电路时开关应 ，电流表应与被测用电器 联，若连接电路时不知电流大小，
电流表量程应首先选用 （选填“大”或“小”）量程；
(2)小邓同学连接的电路如图甲所示，则电流表测的是灯 的电流。合上开关后，如果电流表的
示数如图乙所示，则读数是 A；
(3)同桌小刘闭合开关后，发现电流表的指针偏转如图丙所示，原因是 ；
(4)若合上开关后，只有灯 发光，电流表有示数，那么可能的原因是___________（填序号）；
A．电流表被短路 B．开关处接触不良 C． 断路 D． 短路
【答案】(1) 断开 串 大
(2) L 0.26
2
(3)电流表正负接线柱接反了
(4)C
【详解】（1）[1]为了保护电路，连接电路时开关应断开。
[2]电流表使用时应与被测用电器串联。
[3]由于不知电流大小，为了保护电流表，电流表量程应首先选用大量程。
（2）[1]由图甲可知，两灯并联，电流表位于L 支路，测量灯L 的电流。
2 2
[2]由图乙可知，电流表选用的“0~0.6A”量程，分度值为0.02A，读数为0.26A。
（3）图丙中电流表的指针反向偏转，原因是电流表正负接线柱接反了。
（4）合上开关后，只有灯L 发光，电流表有示数，说明电流表所在支路是通路，灯L 不发光，说明可能
2 1
是L 断路，故C符合题意，ABD不符合题意。
1

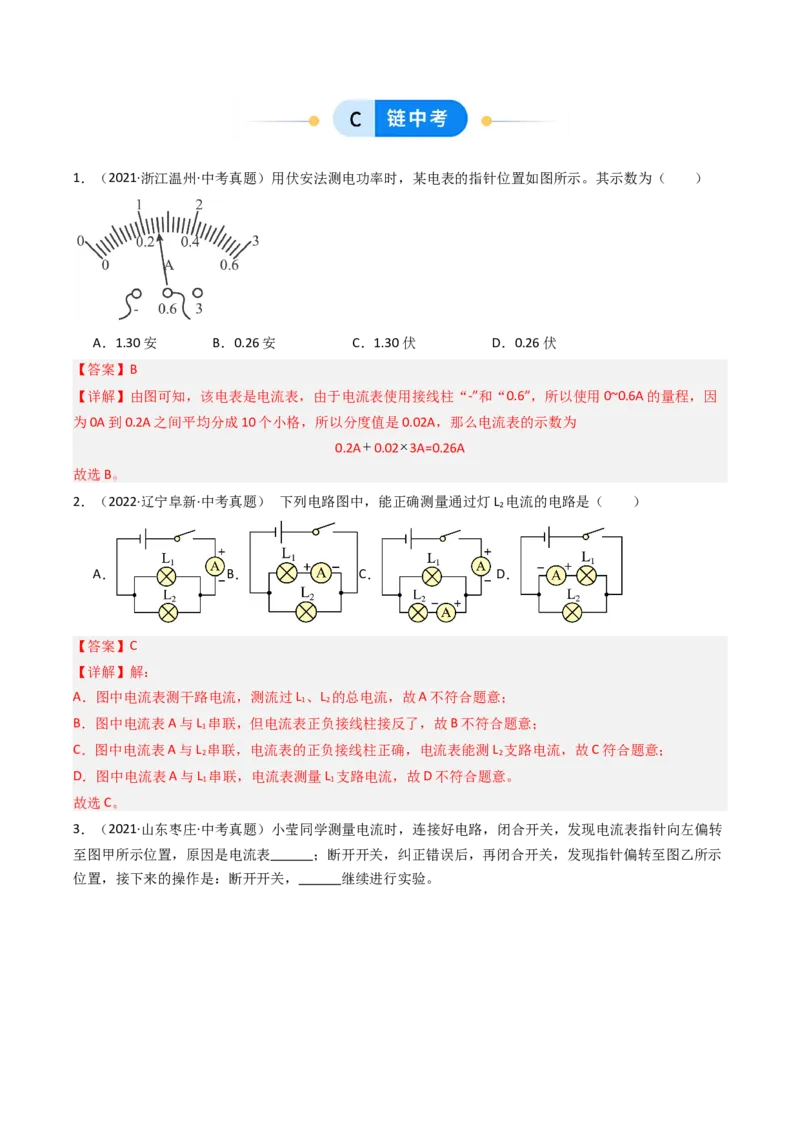

故选C。1．（2021·浙江温州·中考真题）用伏安法测电功率时，某电表的指针位置如图所示。其示数为（ ）
A．1.30安 B．0.26安 C．1.30伏 D．0.26伏
【答案】B
【详解】由图可知，该电表是电流表，由于电流表使用接线柱“-”和“0.6”，所以使用0~0.6A的量程，因
为0A到0.2A之间平均分成10个小格，所以分度值是0.02A，那么电流表的示数为
0.2A 0.02 3A=0.26A
故选B。
2．（2022·辽宁阜新·中考真题） 下列电路图中，能正确测量通过灯L 电流的电路是（ ）
2
A． B． C． D．
【答案】C
【详解】解：
A．图中电流表测干路电流，测流过L 、L 的总电流，故A不符合题意；
1 2
B．图中电流表A与L 串联，但电流表正负接线柱接反了，故B不符合题意；
1
C．图中电流表A与L 串联，电流表的正负接线柱正确，电流表能测L 支路电流，故C符合题意；
2 2
D．图中电流表A与L 串联，电流表测量L 支路电流，故D不符合题意。
1 1
故选C。
3．（2021·山东枣庄·中考真题）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转
至图甲所示位置，原因是电流表 ；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示
位置，接下来的操作是：断开开关， 继续进行实验。【答案】 正负接线柱反接 改接小量程
【详解】[1]连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表中的电流方向
反了，原因是电流表正负接线柱反接。
[2]纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，
接下来的操作是：断开开关，改接小量程继续进行实验。
