二、变阻器
目录
【A 夯基础】............................................................................................................................1
一、滑动变阻器概念辨析、填空...........................................................................................................1
二、滑动变阻器的接法...........................................................................................................................2
三、调节灯光亮度....................................................................................................................................4
四、电阻箱的读数....................................................................................................................................5
五、电位器的应用....................................................................................................................................6
六、作图题................................................................................................................................................8
七、实验题................................................................................................................................................9
【B 提能力】..........................................................................................................................11
【C 链中考】..........................................................................................................................13
一、滑动变阻器概念辨析、填空

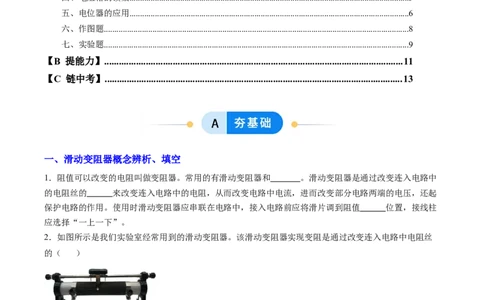

1．阻值可以改变的电阻叫做变阻器。常用的有滑动变阻器和 。滑动变阻器是通过改变连入电路中
的电阻丝的 来改变连入电路中的电阻，从而改变电路中电流，进而改变部分电路两端的电压，还起
保护电路的作用。使用时滑动变阻器应串联在电路中，接入电路前应将滑片调到阻值 位置，接线柱
应选择“一上一下”。
2．如图所示是我们实验室经常用到的滑动变阻器。该滑动变阻器实现变阻是通过改变连入电路中电阻丝
的（ ）
A．粗细 B．温度 C．长度 D．材料
3．关于如图所示滑动变阻器的部分组件的导电性能，下列说法正确的是（ ）A．滑片是导体，金属杆是半导体
B．与滑片接触的电阻丝是导体，瓷管是绝缘体
C．接线柱与导线连接的部位是绝缘体
D．滑片是导体，与滑片接触的电阻丝是绝缘体
4．滑动变阻器改变接入电路的电阻是靠
A．改变连入电路的材料来实现的
B．改变连入电路中导线的长度来实现的
C．改变连入电路中导线的横截面积来实现的
D．同时改变连入电路中导线的横截面积和长度来实现的
5．下列关于滑动变阻器的说法正确的是（ ）
A．滑动变阻器是靠改变导体的横截面积来改变电阻的
B．滑动变阻器是靠改变导体的材料来改变电阻的
C．滑动变阻器是靠改变连入电路中导体的长度来改变电阻的
D．因为电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变任一因素来改变电阻的

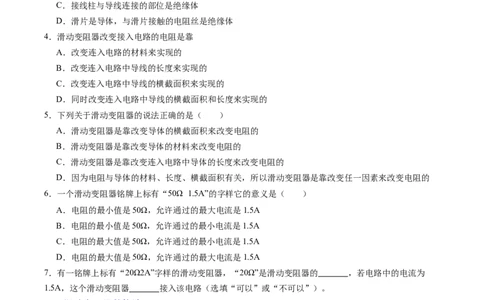

6．一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是（ ）
A．电阻的最小值是50Ω，允许通过的最大电流是1.5A
B．电阻的最小值是50Ω，允许通过的最小电流是1.5A
C．电阻的最大值是50Ω，允许通过的最小电流是1.5A
D．电阻的最大值是50Ω，允许通过的最大电流是1.5A
7．有一铭牌上标有“20Ω2A”字样的滑动变阻器，“20Ω”是滑动变阻器的 ，若电路中的电流为
1.5A，这个滑动变阻器 接入该电路（选填“可以”或“不可以”）。
二、滑动变阻器的接法
8．如图所示是滑动变阻器使用的连接方法，如果滑片P都向左移动时，变阻器电阻值改变的情况分别是：
甲： ；乙： ；丙： ；丁： 。（均选填“变大”“变小”或“不变”）。
9．某滑动变阻器铭牌上标有“ ”字样，其含义是 。将滑动变阻器与灯泡串联后接
入电路，当滑片Р向左端滑动时，灯泡变亮，则滑动变阻器应将接线柱 （选填“A”或“B”）与D
接入电路。10．图中滑动变阻器的四种接法中，当滑片P向右移动时，接入电路的电阻值增大的是（ ）
A． B．
C． D．

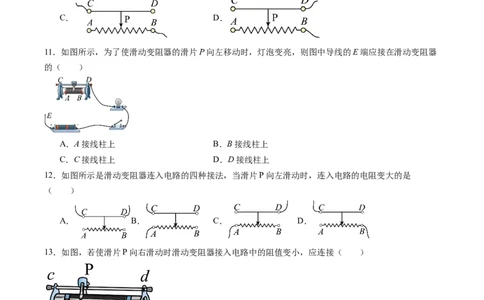

11．如图所示，为了使滑动变阻器的滑片P向左移动时，灯泡变亮，则图中导线的E端应接在滑动变阻器
的（ ）
A．A接线柱上 B．B接线柱上
C．C接线柱上 D．D接线柱上
12．如图所示是滑动变阻器连入电路的四种接法，当滑片P向左滑动时，连入电路的电阻变大的是
（ ）
A． B． C． D．
13．如图，若使滑片P向右滑动时滑动变阻器接入电路中的阻值变小，应连接（ ）
A．ac B．ab C．bd D．cd
14．在“练习使用滑动变阻器”的实验时，老师已经完成了部分电路的连接如图所示，如闭合开关后，将
滑片向左滑动时，灯变亮，连入电路中ab间的接线柱应是（ ）A．接A与B B．接A与D C．接B与C D．接B与D
15．如图为某综合实践小组设计的调光台灯工作原理图，在电路图的M、N两点之间接入一个滑动变阻器，
使滑片P 向左移动时，灯泡的亮度变亮，则下列方法中正确的是（ ）
A．M接A， N接B B．M接C， N接D
C．M接B， N接D D．M接C， N接A

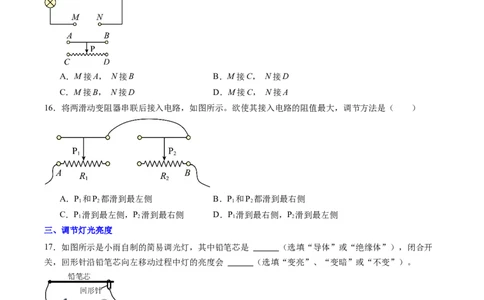

16．将两滑动变阻器串联后接入电路，如图所示。欲使其接入电路的阻值最大，调节方法是（ ）
A．P 和P 都滑到最左侧 B．P 和P 都滑到最右侧
1 2 1 2
C．P 滑到最左侧，P 滑到最右侧 D．P 滑到最右侧，P 滑到最左侧
1 2 1 2
三、调节灯光亮度
17．如图所示是小雨自制的简易调光灯，其中铅笔芯是 （选填“导体”或“绝缘体”），闭合开
关，回形针沿铅笔芯向左移动过程中灯的亮度会 （选填“变亮”、“变暗”或“不变”）。
18．在“设计制作调光灯”的实践活动中，同学们用相同的铅笔芯、曲别针、导线夹、电源（电压不变）
等器材设计了如图所示的四种方案（导线夹、曲别针和铅笔芯均接触良好），当曲别针从铅笔芯的一端滑
动到另一端时，小灯泡的亮度变化最大的是（ ）A．
B．
C．
D．
19．在“设计制作一个调光灯”的实践活动中，小赵设计了如图所示的电路，将金属夹子A固定夹在铅笔
芯的左端，小灯泡的亮度会随金属夹子B的移动而发生变化。下列关于该调光灯的说法正确的是（ ）
A．当夹子B向左滑动时，小灯泡的亮度变暗
B．小灯泡亮度变暗反映铅笔芯接入电路的电阻变小
C．小灯泡的亮度随连入电路的铅笔芯电阻的变化而变化
D．增大电源电压灯泡会更亮，说明铅笔芯电阻随电压的增大而减小
四、电阻箱的读数
20．如图所示，电阻箱的示数为 。21．图中电阻箱的示数为 。
五、电位器的应用
22．小祝同学用旧家电拆下的电位器设计了一款风速可调的小电扇，当沿顺时针方向调节旋钮可以使风速
变大，下列方案符合要求的是（ ）
A． B．
C． D．
23．如图甲所示，是收音机上用以调节音量的一种电位器。它的实质是一个 。图乙为其说明书
中的内部结构示意图。使用时，接线柱O必须接入电路。如果想在顺时针旋转滑动触头时音量变大，则还
应将接线柱 （“a”或“b”）接入电路。24．电视机、收音机上的音量旋钮，能够控制音量。它的实质是一个滑动变阻器，如图所示。要将其串联
在电路中正常工作，可将接线柱A和 接入电路，此时若电位器旋钮顺时针旋转，它接入电路中的电
阻将 。
25．如图所示，甲为可调亮度台灯，乙为调节合灯亮暗的电位器的结构图，b与金属滑片相连，转动旋钮
可调节灯泡亮度。下列分析正确的是（ ）
A．若只将 接入电路，顺时针转动旋钮灯泡亮度变暗
B．若只将 接入电路，转动旋钮灯泡亮度不变
C．电位器调节灯泡亮度与滑动变阻器的原理相同
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
26．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置：乙是电位器的内部结构示意图，a、
b、c是它的三个接线柱，旋钮带动滑片转动，若顺时针旋转旋钮时灯泡发光变亮，则需将 （选
填“a和b”“b和c”或“a和c”）接线柱接入电路，这是通过改变电阻丝连入电路中的 来改变电
阻的。27．如图，甲为亮度可调的台灯，图乙电位器是调节其亮度的装置，a、b、c是它的三个接线柱，旋钮带
动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则应连接 （选填“a、b”、“a、c”或“b、
c”）接线柱，接线柱和灯泡 （选填“串”或“并”）联后接入电路中。关于电位器上电阻丝
的材料，应该选用 （选填“铜丝”或“镍铬合金丝”）。
六、作图题
28．在图所示的电路中有两根导线尚未连接，以笔画线代替导线补上。补上后要求：闭合开关S，滑动变
阻器的滑片向右移动时，电流表示数变小，小灯亮度不变。
29．如图所示，请将电位器连入右侧电路中，要求逆时针旋转旋片P时，灯泡变暗。
30．请将下列元件连成电路，使电流表能测量小灯泡的电流，滑动变阻器的滑片向右移动的过程中灯变亮。31．如图所示电路，有两根导线尚未连接，请你用笔画线代替导线完成连接。（要求：电压表测量小灯泡
两端的电压，且闭合开关后，滑片向右移动时小灯泡逐渐变暗）
七、实验题
32．小明用铅笔芯制作如图所示的“模拟调光灯”。闭合开关后，左右移动回形针，小灯泡亮度变化。回
形针向左移动时，灯泡 （变亮/变暗/亮度不变），电流 （从A流向B/从B流向A），灯泡两
端的电压 （变大/变小/不变）。
33．某实验小组利用滑动变阻器改变小灯泡的亮度：
（1）要求滑动变阻器向左移动时能使灯L亮度变暗。请用笔划线代替导线将实物连接完整
( )
（2）滑动变阻器上标有“20Ω 2A”的字样，2A指的是 。
（3）开关闭合前，滑动变阻器的滑片P应滑到 （填A或B）端。
（4）开始实验后，甲同学发现无论如何移动滑片P，灯的亮度都不发生变化，而且一直很亮，这可能是
，乙同学发现移动滑片P时，灯忽亮忽熄，这可能是 。
34．在“用滑动变阻器改变小灯泡的亮度”的实验中：
(1)实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图甲所示。“20Ω”指的是 两接
线柱间的电阻，“2A”指的是滑动变阻器 电流。若要把它其中的两个接线柱连接到电路中去且起变阻作用，共有 种接法。
(2)再提供电源、小灯泡、开关各一个，导线若干，请在图乙中用笔画线代替导线连接电路，要求闭合开关，
滑动变阻器的滑片向右移时灯泡变暗。
(3)在开关闭合前，滑动变阻器的滑片应该放在最 （填“左”或“右”）端。
(4)在图丙虚线框内画出对应的电路图。
35．如图1所示，小明用铅笔芯做滑动变阻器，设计并制作一个模拟的调光灯。器材有：电池（电压为
3V）、小灯泡（2.5V 0.3A）、铅笔芯、金属回形针、开关、导线、电流表。
环节一 探究改变铅笔芯电阻的方法
AB为铅笔芯，P为鳄鱼夹。移动鳄鱼夹P，用刻度尺测量铅笔芯AP段的长度L，闭合开关记录电流表的示
数。
实
验
1 2 3 4 5
序
号
L/ 10.
8.0 6.0 4.0 2.0
cm 0
0.1 0.1 0.2 0.3 0.7
I/A
5 9 5 8 5
(1)实验中铅笔芯的电阻大小可以通过 来反映；
(2)分析表格可以得到结论： ；
环节二 模拟调光灯
将铅笔芯、小灯泡等器材按照如图2所示的方式连接。
(3)闭合开关，导线与铅笔芯左端固定，回形针向左移，小灯泡亮度变 ；
(4)为了安全使用调光灯，可将电流表 联接入电路，调节回形针的位置，当电流表的示数为
A时，在铅笔芯上标记此时回形针的位置O（图中未标出）；
(5)甲、乙两根铅笔芯的长度都是10cm，甲的电阻为20Ω，乙的电阻为10Ω。调节效果可以从两个方面评价：一是小灯泡亮度的变化范围，回形针移动一定距离时，电阻变化越小调节精度越高。则铅笔芯甲和乙
相比 ___________。
A．调节范围大，调节精度高
B．调节范围大，调节精度低
C．调节范围小，调节精度高
D．调节范围小，调节精度低
一、单选题
1．如图所示的实物图，对滑动变阻器的相关说法，你认为错误的是（ ）
A．滑片P向左滑动，小灯泡将变暗，电流表示数减小
B．铭牌“10Ω 2A”表示滑动变阻器的调节范围是0~10Ω
C．闭合开关前滑片P应滑到最右端，是为了保护电路
D．滑动变阻器要“一上一下”接线才能发挥变阻的作用
2．如图所示，用电池（电压为3 V）、小灯泡（2.5 V 0.3 A）、甲、乙两根铅笔芯（做滑动变阻器，铅笔
芯的长度都是17.5 cm，甲的电阻为20 Ω，乙的电阻为10 Ω）、金属回形针、开关、导线，设计制作一个
模拟的调光灯。调节效果可以从两个方面评价：一是小灯泡亮度的变化范围；二是调节精度，回形针移动
一定距离时，电阻变化越小调节精度越高。则铅笔芯甲和乙相比（ ）
A．调节范围大，调节精度高 B．调节范围大，调节精度低
C．调节范围小，调节精度高 D．调节范围小，调节精度低
3．图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图， 、 、 是它的三个接
线柱， 、 分别与弧形电阻丝的两端相连， 与旋钮触片相连。下列有关说法正确的是（ ）A．若将 、 接入电路中，顺时针转动旋钮时，风扇风速加快
B．若将 、 接入电路中，顺时针转动旋钮时，风扇风速加快
C．电位器应该与电风扇中的电动机并联
D．电位器通过改变电阻丝的温度来改变接入电路的电阻
二、填空题
4．如图甲所示的电阻箱的读数为 Ω；如图乙所示的是插入式电阻箱的结构示意图，则A、B两个
接线柱之间的电阻值是 Ω，与滑动变阻器相比，电阻箱的优点是 。
5．如图是电动汽车“油门”示意图，其实质是变阻器，脚向下踩“油门”时，旋钮滑片可以绕O点在电
阻圈上逆时针转动，通过控制流经电动机电流的大小来控制汽车速度，当脚向下踩“油门”时汽车速度加
快，接入电路的电阻变小。
(1)该“油门”是通过改变接入电路中电阻圈的 来改变电阻的大小；（选填“材料”“横截面积”或
“长度”）
(2)电路中的a、b接点应当与变阻器中A、B、C三个接点中的哪两个相连： 。
6．某同学准备利用所学物理知识制作一个简易调光台灯。
(1)能改变接入电路中电阻大小的元件叫做 ，其中有一种是学生实验室中常用的滑动变阻器，如图甲
所示；还有一种是如图乙所示的电位器，其内部结构如图丙所示，它们都是通过改变接入电路中电阻丝的来改变接入电路中电阻大小的；
(2)学习完“练习使用滑动变阻器”后，该同学从网上买了一个合适规格的电位器，准备制作一个简易的调
光台灯。如图丁所示，若要使旋钮顺时针转动时台灯变亮，则应将电位器的 两个接线柱分别与电路
中的M、N两点相连，闭合开关后，旋转旋钮，台灯 （填“能”或“不能”）完全熄灭。
1．（2022·浙江台州·中考真题）当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。选择的接线柱
是（ ）
A．AB B．CD C．BD D．AD
2．（2025·四川成都·中考真题）小聪设计了利用滑动变阻器改变灯泡亮度的电路图，如图所示。在E、F
间接入滑动变阻器，闭合开关，当滑片P向左滑动时，灯泡变暗。下列四种接入方式，符合要求的是（
）
A． B．
C． D．
3．（2023·天津·中考真题）电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向A端旋转时，连入电路的电阻（ ）
A．变大
B．变小
C．不变
D．先变大后变小
