2025-2026 学年九年级上册物理单元检测卷
第十三单元 简单电路 基础卷
建议用时：90分钟，满分：100分
一、选择题 （每题2分，共24分，每小题给出的四个选项中只有一个正确）

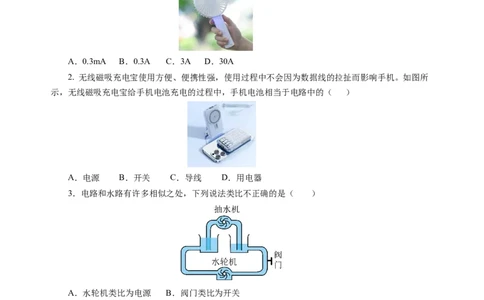

1．如图所示是夏天降温神器——便携式手持小风扇，工作时的电流大小与实验室的小灯泡正常工
作时的电流大小接近，请你估测其电流大约是（ ）
A．0.3mA B．0.3A C．3A D．30A
2. 无线磁吸充电宝使用方便、便携性强，使用过程中不会因为数据线的拉扯而影响手机。如图所
示，无线磁吸充电宝给手机电池充电的过程中，手机电池相当于电路中的（ ）
A．电源 B．开关 C．导线 D．用电器
3．电路和水路有许多相似之处，下列说法类比不正确的是（ ）
A．水轮机类比为电源 B．阀门类比为开关
C．水管类比为导线 D．水流类比为电流
4. 下列元件的电学符号不正确的是（ ）
A． 电池 B． 开关 C． 电流表 D． 电压表
5. 如图所示的电路元件是（ ）

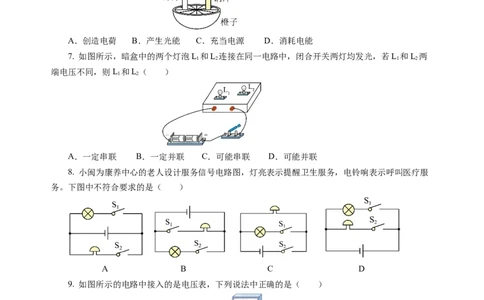

A．电阻 B．电池 C．开关 D．灯泡6. 某兴趣小组通过如图所示的方式使二极管（LED灯）发光。图中的橙子在电路中的作用是
（ ）
A．创造电荷 B．产生光能 C．充当电源 D．消耗电能
7. 如图所示，暗盒中的两个灯泡L 和L 连接在同一电路中，闭合开关两灯均发光，若L 和L 两
1 2 1 2
端电压不同，则L 和L（ ）
1 2
A．一定串联 B．一定并联 C．可能串联 D．可能并联
8. 小闽为康养中心的老人设计服务信号电路图，灯亮表示提醒卫生服务，电铃响表示呼叫医疗服
务。下图中不符合要求的是（ ）
A B C D
9. 如图所示的电路中接入的是电压表，下列说法中正确的是（ ）
A．闭合开关时，电压表无示数 B．闭合开关时，电压表将可能烧坏
C．闭合开关时，电压表的指针将反偏 D．闭合开关时，电压表能测出电源电压
10．如图，某校物理兴趣小组进行电学实验，闭合开关小灯泡正常发光，当断开开关把电压表接
到小灯泡两端，再次闭合开关后会出现的情况是（ ）A．小灯泡被短路 B．电源被短路 C．电压表有示数 D．小灯泡不发光
11. 某同学在连接电路时，将电流表和电压表接错了位置，闭合开关可能出现的现象是（ ）
A．电流表烧坏，电压表示数为0
B．小灯泡烧坏
C．电流表示数为0，电压表示数为电源电压值
D．电流表示数为0，电压表示数为0

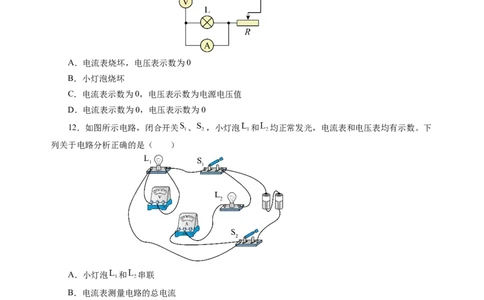

12．如图所示电路，闭合开关 、 ，小灯泡 和 均正常发光，电流表和电压表均有示数。下
列关于电路分析正确的是（ ）
A．小灯泡 和 串联
B．电流表测量电路的总电流
C．若只断开 ，小灯泡 熄灭， 正常发光
D．若灯 突然熄灭，是因为电压表发生断路
二、填空题（每空1分，共30分）
13．一节新干电池的电压为 V，人体安全电压不高于 V；如图所示，将图中的一节干电池

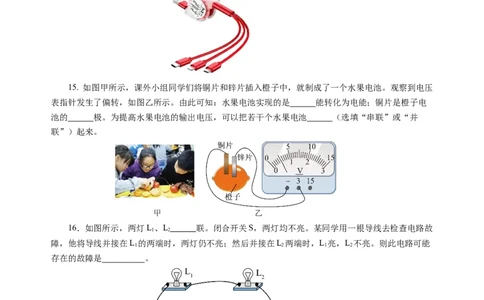

正确装入图中电池盒中，则电池的正极应接到电池盒的 端（选填“A”或“B”）。14. 如题图是手机充电线的三个插头，可为三部不同类型手机充电，如果3部手机同时充电，那么
这三部手机的连接方式是 联；三台手机的充电电压 （选填“相等”、“不相等”）；若拔掉
其中一台手机，则通过充电器的总电流将 （选填“变大”、“变小”或“不变”）。
15. 如图甲所示，课外小组同学们将铜片和锌片插入橙子中，就制成了一个水果电池。观察到电压
表指针发生了偏转，如图乙所示。由此可知：水果电池实现的是 能转化为电能；铜片是橙子电
池的 极。为提高水果电池的输出电压，可以把若干个水果电池 （选填“串联”或“并
联”）起来。
16．如图所示，两灯L、L 联。闭合开关S，两灯均不亮。某同学用一根导线去检查电路故
1 2
障，他将导线并接在L 的两端时，两灯仍不亮；然后并接在L 两端时，L 亮，L 不亮。则此电路可能
1 2 1 2
存在的故障是 。
17. 在学习了电路连接的基本方式后，小红连接了如图所示的电路图进行实验，将灯泡L 两端的
2
接线柱用一根导线相连接，闭合开关S，灯泡L 将 （选填“发光”或“不发光”）。为了让两
2
盏灯同时熄灭，小红认为可以不断开开关，而用一根导线同时连接灯泡L 左端和灯泡L 右端的接线柱
1 2
即可。根据所学知识判断小红 （选填“能”或“不能”）这样操作，理由是 。18. 如图所示，闭合开关后，发现灯泡L 比L 亮，设通过灯泡L 的电流为I，通过灯泡L 的电流
1 2 1 1 2
为I，则I I（选填“>”“<”或“=”）；已知电源电压为3V，用电压表测得灯泡L 两端电压
2 1 2 1
为1.7V，则灯泡L 两端电压为 V；若此时灯泡L 突然烧坏，则灯泡L （选填“仍发光”
2 1 2
或“不发光”）。
19. 如图所示是一个能吹出冷风和热风的电吹风简化电路图，图中A是吹风机，B是电热丝。闭合
开关 电吹风吹出冷风，闭合开关 吹出热风，在电路正常的情况下，此吹风机 （填
“会”或“不会”）出现电热丝发热而吹风机不送风的工作状态。
20．如图所示的电路图，①若闭合S，断开S、S 时，两灯 联；②若闭合S、S，断开S
3 1 2 1 2 3
时，两灯 联；③同时闭合 ，会出现电源短路。
21. 如图所示，是某实验电路的一部分，电流表的示数如图所示为 A，若通过导线ab的
电流大小为0.3A，电流方向为a→b，则通过导线cd的电流是 A。22. 如图所示的暗盒只能看到灯L、L 以及盒侧面的两个接线柱A、B，将开关接在A、B间，闭
1 2
合开关，两灯均发光，则暗盒内一定有的电路元件为 。为判断两灯的连接方式，进行了如
下操作：
（1）拧下一个灯泡，若另一灯泡 ，则两灯串联；
（2）将电压表分别并联在L、L 两端，若两次电压表示数不同，则两灯 。若两电压表示
1 2
数相同，只需用电压表替换开关接在A、B间，若电压表的示数 （选填“变大“变小”或“不
变”），则两灯 联。
三、解答题（共46分。23题6分，27、28题每题9分，其余每空1分。计算题第27、28题要求
写出必要的文字说明、公式和演算过程）
23. 作图题。
（1）按要求作图：如图所示，请在图中的空白圆圈内填上正确的电表符号。
（2）如图所示，请用笔画线代替导线完成该电路的连接。要求：两灯并联，开关S在干路上，电
流表只测通过L 的电流（约0.4A），导线不能交叉。
1
24．在“探究串、并联电路电流特点”的实验中，小明同学选用两个不同的小灯泡组成了如图甲
所示的串联电路，然后用一个电流表分别接在a、b、c三处去测量电流：（1）小明在连接电路时，开关必须 断开，实验中，他把电流表接在a处，闭合开关后，电流表
出现乙图情况，原因是 ；处理好后，电流表的指针如图丙所示，则所测的电流值为 A；
（2）在测量中，突然两盏灯全部熄灭，若仅是其中某一只灯泡出现了故障，则可能是该灯泡
了（选填“断路”或“短路”）。于是，他用电压表来检查故障，下表是他测量的相关数据，由此可
判断灯泡 出现故障；
ac间电压/V ab间电压/V bc间电压/V
3 3 0
（3）接着，小明准备探究“并联电路电流特点”，如图丁是小明连接好的实物电路，若要测量通
过灯L 的电流，可将 （选填“a”、“b”或“c”）导线从电流表接线柱拆下，改接到电流表的
2
接线柱（选填“-”、“0.6”或“3”）。
25. 在探究“串联电路电压的规律”实验中；
（1）按如图甲所示的电路图连接电路，实验中应选择规格 （选填“相同”或“不同”）的
小灯泡；
（2）如果乙组的同学选择了“-”、“15”接线柱，发现电压表出现了如图乙所示的现象；丙组
同学使用电压表前出现如图丙所示的现象，请你分析乙组在实验时出现问题的原因和丙组下一步应采
取的措施；
乙组： ；丙组： ；
（3）在测L 两端的电压时，小海为了节省时间，采用以下方法：电压表所接的接点不动，只断开
2
A接点，并改接到C接点上。小海用上面的方法不能测出L 两端的电压，因为是 ；
2
（4）在该实验中要用电压表测灯L 两端的电压，连接电路如图丁所示。图中只有一根导线连错了，
2
请你在连错的导线上画“×”，并用笔画线代替导线将电路连接正确。
26．在进行“怎样使两个小灯泡亮起来”的探究活动中。（1）小明同学尝试连接串联电路，刚连接好最后一根导线时，灯L 就亮了，但灯L 不亮，断开
2 1
开关，灯L 和L 却都亮了。他们小组评估发现，在实验中有一个操作不当之处是 ；还有一个连
1 2
接错误是 ；
（2）小红同学按照图甲所示的电路图正确连接好电路，闭合开关时发现两个灯均亮，断开开关时
发现两灯均不亮，然后，将开关分别接到b、c两处，重复上述操作，现象相同，通过这些证据可知：
串联电路中电流的路径 （选填“只有一条”或“有多条”），开关的位置对电路的控制
影响（选填“有”或“无”）；
（3）如图乙所示，小华同学为了连接成并联电路且开关同时控制灯L 和L，小强需要把导线c的
1 2
另一端连接到电路中的 点。为了连接成并联电路且开关只控制L，导线c的另一端连接到电路
1
中的 点（接线柱）；
（4）在（3）实验基础上，从灯座上取下L，再闭合开关，发现灯L （选填“不发光”或
1 2
“仍然发光”），这说明并联电路中各用电器 （选填“互相影响”或“互不影响”）。
27. 如图甲所示，是某个同学探究并联电路电流规律的电路，闭合开关后，两电流表指针在同一位
置如图乙所示。求：
（1）干路电流；
（2）通过灯L 的电流。
1
28. 如图甲所示，闭合开关S后，电流表A的示数如图乙所示，电压表V 和V 的指针所指位置完
1 2
全相同，如图丙所示。求解下列问题：
（1）通过灯泡L 的电流是多少？
2
（2）电源电压是多少？（3）灯泡L 和L 两端的电压分别是多少？
1 2
29．在“连接电路”的实验中，小明同学设计了如图甲所示的电路图。
（1）根据图甲连接图乙电路时，开关S应该处于 状态；
（2）为了探究开关S 的作用，在观察灯泡发光情况时，他应该观察 （选填“S”、“S”
1 1 2
或“S 和S”）所在支路上的灯泡；
1 2
（3）若用一根导线将灯L 两端连接，灯L 将 （选填“亮”、“不亮”或“烧坏”）；
1 2
（4）一个有盖木盒如图丙所示（导线的连接情况隐藏在盒内），当闭合开关时，两只小灯泡都亮
了，拧去灯泡L 灯泡L 仍然发光，则两个灯泡的连接方式是 。
1 2
