2025-2026 学年九年级上册物理单元检测卷
第十四章 欧姆定律 提升卷
建议用时：90分钟，满分：100分
一、选择题 （每题2分，共24分，每小题给出的四个选项中只有一个正确）

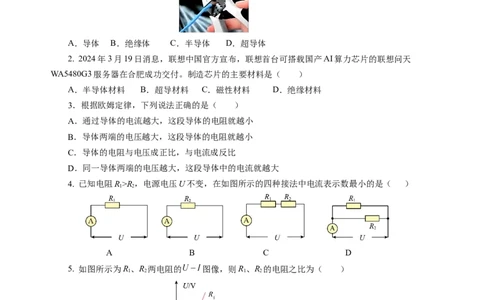

1．如图所示，电工用钳的手柄把套通常是塑料材质的，塑料属于（ ）
A．导体 B．绝缘体 C．半导体 D．超导体
2. 2024年3月19日消息，联想中国官方宣布，联想首台可搭载国产AI算力芯片的联想问天
WA5480G3服务器在合肥成功交付。制造芯片的主要材料是（ ）
A．半导体材料 B．超导材料 C．磁性材料 D．绝缘材料
3．根据欧姆定律，下列说法正确的是（ ）
A．通过导体的电流越大，这段导体的电阻就越小
B．导体两端的电压越大，这段导体的电阻就越小
C．导体的电阻与电压成正比，与电流成反比
D．同一导体两端的电压越大，这段导体中的电流就越大
4. 已知电阻R>R，电源电压U不变，在如图所示的四种接法中电流表示数最小的是（ ）
1 2
A B C D
5. 如图所示为R、R 两电阻的 图像，则R、R 的电阻之比为（ ）
1 2 1 2
A．3∶2 B．2∶3 C．3∶1 D．1∶3
6. A、B是同种均匀金属材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们
串联接入电路中，测得通过A、B的电流分别为I 、I ，A、B两端的电压分别为U 、U ，下列关系正
A B A B
确的是（ ）A．I <I B．I >I C．U <U D．U >U
A B A B A B A B
7. 在如图所示的电路中，闭合开关S，电路正常工作。现对电路分别进行下列操作：①将滑动变
阻器滑片向左移；②用电阻R（R<R）替换电阻R；③断开开关S；④增大电源电压。其中能使电压
3 3 1 1
表示数变大的操作有（ ）
A．1个 B．2个 C．3个 D．4个

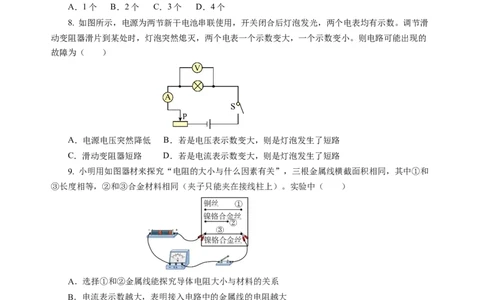

8. 如图所示，电源为两节新干电池串联使用，开关闭合后灯泡发光，两个电表均有示数。调节滑
动变阻器滑片到某处时，灯泡突然熄灭，两个电表一个示数变大，一个示数变小。则电路可能出现的
故障为（ ）
A．电源电压突然降低 B．若是电压表示数变大，则是灯泡发生了短路
C．滑动变阻器短路 D．若是电流表示数变大，则是灯泡发生了短路
9. 小明用如图器材来探究“电阻的大小与什么因素有关”，三根金属线横截面积相同，其中①和
③长度相等，②和③合金材料相同（夹子只能夹在接线柱上）。实验中（ ）
A．选择①和②金属线能探究导体电阻大小与材料的关系
B．电流表示数越大，表明接入电路中的金属线的电阻越大
C．探究电阻的大小是否跟导线的长度有关应选择金属线②和③
D．利用该线路板能探究电阻的大小是否跟导体的横截面积有关
10. 如图所示，电源电压保持不变，下列说法正确的是（ ）
A．闭合S、S，通过两只灯泡的电流一定相同
1 2
B．若将两表的位置对调，闭合S、S 后，两表都被烧坏
1 2
C．若L 被短，闭合S、S 后，L 不亮，L 仍亮，电流表损坏
1 1 2 1 2
D．若先闭合S，再闭合S，电压表和电流表的示数之比将变小

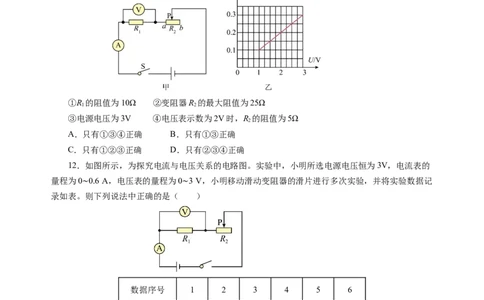

1 211．如图甲所示，电源两端的电压不变，闭合开关S，当变阻器R 的滑片P从b端滑到a端的过程
2
中，电流表示数I与电压表示数U的关系如图乙所示，则下列选项正确的是（ ）
①R 的阻值为10Ω ②变阻器R 的最大阻值为25Ω
1 2
③电源电压为3V ④电压表示数为2V时，R 的阻值为5Ω
2
A．只有①③④正确 B．只有①③正确
C．只有①②③正确 D．只有②③④正确
12．如图所示，为探究电流与电压关系的电路图。实验中，小明所选电源电压恒为3V，电流表的
量程为0 0.6 A，电压表的量程为0 3 V，小明移动滑动变阻器的滑片进行多次实验，并将实验数据记
录如表。则下列说法中正确的是（ ）
∼ ∼
数据序号 1 2 3 4 5 6
电压 0.3 0.6 0.9 1.2 1.5 1.8
电流 0.08 0.15 0.23 0.40 0.38 0.45
A．将R 换成小灯泡，也可以进行实验
1
B．实验说明电阻一定时，导体两端电压与通过导体的电流成正比
C．表格中第3组数据是错误的
D．实验中，所选滑动变阻器的最大阻值可能为二、填空题（每空1分，共30分）
13．如图是小明用身边的器材自制的简易调光灯，闭合开关，回形针向左移动的过程中灯泡亮度
应该 （选填“变亮”“变暗”或“不变”）；但小明发现灯泡的亮度变化不明显，他应该调换
更 （选填“粗”或“细”）的铅笔芯来做实验。如果断开开关，铅笔芯的电阻阻值 （选填
“等于”或“不等于”）零。

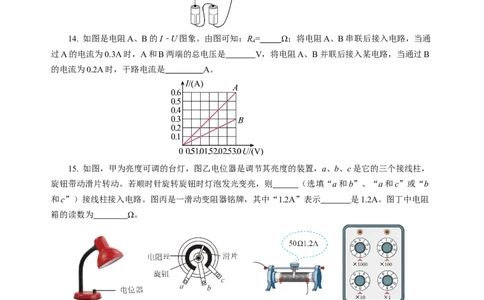

14. 如图是电阻A、B的I﹣U图象。由图可知：R = Ω；将电阻A、B串联后接入电路，当通
A
过A的电流为0.3A时，A和B两端的总电压是 V，将电阻A、B并联后接入某电路，当通过B
的电流为0.2A时，干路电流是 A。
15. 如图，甲为亮度可调的台灯，图乙电位器是调节其亮度的装置，a、b、c是它的三个接线柱，
旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则 （选填“a和b”、“a和c”或“b
和c”）接线柱接入电路。图丙是一滑动变阻器铭牌，其中“1.2A”表示 是1.2A。图丁中电阻
箱的读数为 Ω。
16．如图所示，为自动测定油箱内油面高度的装置原理图， R为滑动变阻器，R 为定值电阻。
0
（1）油量表由 改装而成；（2） R 的作用是 ；
0
（3）此装置运用了浮力、欧姆定律和 等物理知识。
17. 如图所示的电路中，电源电压不变。只闭合开关S，滑片P移动到最左端，电路安全，电流表
1
示数为 ；再闭合开关S，电流表示数为 ，且 ，则甲是 表，乙是 表；只闭合
2
开关S，滑片P向右移动时，电表甲的示数 。
1
18. 如图甲所示是某款电子秤，图乙是它的工作原理图，a表是 （填“电压表”或“电流
表”）。当闭合开关S，挂钩受到向下的拉力增大时，电子秤示数增大，应把 （填“a”或
“b”）表改装为显示计。R 在此电路中还可以起到 作用。
0
19. 在“探究电流与电阻的关系”实验中，根据实验数据绘制的I﹣R图像如图所示，由图像可知：
图中阴影部分的面积表示的物理量是 （选填“电流”“电压”或“电阻”），其值为 。
通过多次实验得出结论是 。
20．如图所示电路中，电源电压恒为9V，电阻 ，滑动变阻器 的最大阻值是20Ω，则闭
合开关后，当滑片P在滑动变阻器上滑动时，电流表最小的示数是 A，此时电压表示数为
V；如果电流表量程为0~0.6A，变阻器接入电路的最小阻值是 Ω。21. 将一只标有“30Ω 0.3A”的定值电阻和一只标有“20Ω 0.6A”的定值电阻并联接入电路中，
在保证所有电路元件安全的前提下，它们两端允许加的最大电压为 V，此时干路中电流为
A．若两定值电阻串联在电路中，它们两端允许加的最大电压为 V。
22. 如图所示，电压U=12V，灯泡L的额定电压为9V，其电流与电压的关系如图所示，滑动变阻
器R的最大阻值为10Ω。则灯泡L正常发光时的电流为 A，阻值为 Ω。在某次正常调节中，
R的阻值变化量比L的阻值变化量大，则滑片P的移动方向是 （选填“一定向左”“一定向
右”或“向左、向右均可”）。
三、解答题（共46分。计算题第27、28题要求写出必要的文字说明、公式和演算过程）
23. 按要求作图。
（1）请将图示电路连接完整。要求：闭合开关后，滑动变阻器的滑片向左移动时，灯泡变亮。
（2）如图所示，为一身高测量仪的电路图，请在两个方框内分别选填：“电流表”或“电压表或
“定值电阻”的符号，要求被测人身高变高时电表的示数增大。
24．“探究影响导体电阻大小的因素”的实验装置如图甲所示，在实验中使用四根电阻丝，其材
料规格如表所示。
导体编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.25 1.0
B 镍铬合金 0.50 1.0
C 镍铬合金 0.25 2.0
D 锰铜合金 1.0（1）该实验通过观察 来比较所连入各金属丝电阻的大小，这里运用的实验方法是 法；
（2）为了探究导体的电阻与导体长度的关系，M、N之间应分别接入表乙中的 （选填导
体的编号字母）导体；
（3）为了验证导体的电阻与导体材料的关系，选用编号B、D的两段导体分别接入M、N之间，
进行实验，则电阻丝D的长度应为 m；
（4）完成上述实验后，小明进一步进行了如图乙所示的实验，他把M、N与废日光灯管中的钨丝
连接，闭合开关S后，用酒精灯给钨丝加热，可以观察到电流表示数变小，这表明：温度升高，钨丝
的电阻 （选填“增大”、“减小”或“不变”）；
（5）将一个长方体电阻按照丙、丁两图的方式先后接入同一电路中，闭合开关，电流表均有示数
且电流表A 的示数 电流表A 的示数（选填“大于”、“小于”或“等于”）。（忽略电源
1 2
电压的变化）
25. 如图所示，在“测量小灯泡的电阻”实验中，选用的器材有：两节新干电池，额定电压为
2.5V的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整；
（2）闭合开关，发现小灯泡不发光，电压表有示数，电流表无示数，造成这一现象的原因可能是
；
（3）排除故障后，移动滑片P，某次实验时电压表的示数为2.5V，电流表的示数如图乙所示，则
小灯泡正常发光时的电阻约为 Ω（结果保留一位小数）；（4）假如实验过程中发现电流表坏了，小丽向老师要了一个已知阻值为R 的定值电阻和一个单刀
0
双掷开关，借助部分现有的实验器材，设计了如图丙所示的实验电路图，测出了小灯泡的正常发光时
的电阻，请你帮她完成下列实验步骤：
①连接好实验电路， ；
②保持滑片位置不动，再将开关S 拨到另一触点，读出电压表的示数为U；
2
③小灯泡正常发光时电阻的表达式为R = （用已知量和测量量表示）。
灯
26．小龙同学利用如图甲所示的电路探究“电流与电压、电阻的关系”，所选择的器材有：新干
电池两节，5Ω、10Ω、15Ω、20Ω的定值电阻各一个，“30Ω 1A”的滑动变阻器、电压表、电流表、
开关各一个，导线若干。
（1）如图甲连接的实物图中有一根导线连接错了，请你在接错的导线上画“×”，并用笔画线代
替导线将电路连接正确（要求导线不能交叉）。
（2）实验时，闭合开关，移动滑片，发现电流表无示数，电压表有示数。可能的故障是定值电阻
R （选填“断路”或“短路”）；
（3）排除故障后，小龙首先探究电流与电压的关系。将数据结果绘制成图乙的I-U图像，可得结
论：当电阻一定时，流经导体的电流与导体两端的电压成 。
（4）小龙继续探究电流与电阻的关系。
①先把5Ω电阻接入电路，移动滑片置于阻值最大处，闭合开关，缓慢移动滑片，直到使电压表指
针如图丙所示，则电压表示数为 V；接下来将5Ω的电阻更换为10Ω的电阻，闭合开关后，应将
滑片从上一位置向 （选填“左”或“右”）滑动，使电压表示数保持不变。②最后当20Ω的电阻接入电路时，发现无法将电压表示数调节到和之前三次一样。为了用以上四
个电阻都能完成实验，定值电阻两端所控制的电压应该不低于 V。
27. 如图所示电路，电源电压恒定，滑动变阻器R 的滑片滑到a端时，电流表示数为0.6A； 滑片
2
滑到b端时，电流表示数为0.2A，电压表示数为4V。求 ：
（1）滑动变阻器的最大阻值；
（2）电源电压。
28. 如图甲为湿度表的简化工作原理图，电源电压恒为6V，定值电阻R=5Ω，R为湿敏电阻，其
0
阻值R随环境湿度RH的变化如图乙所示，电压表量程为“0~3V”，电流表量程为“0~0.6A”。闭合
开关S，在保证两表安全的情况下（写出必要的解题过程）：
（1）环境湿度增加，电流表的示数________（选填“变大”、“变小”或“不变”）
（2）当电路中电流表的示数为500mA时，电阻R的阻值为多少？
（3）湿度表能够测量的最大环境湿度是多少？
29．科技小组利用钢片和压敏电阻，做“模拟钢梁承重下垂量测试”的实验，如图甲所示，不计
压敏电阻和钢片的自重，已知压敏电阻受到的压力F与钢片下垂量h满足关系F=kh，k=2N/mm。图乙
是压敏电阻阻值R与F关系图像。图甲中压敏电阻与电源、电阻箱和开关组成图丙所示电路，电源电
压为4.5V，电阻箱阻值设定为R=500Ω。
0（1）当压敏电阻为1000Ω时，闭合开关，求电路中的电流；______
（2）现要求在电路中接入一只量程为0～3V的电压表，且压力F越大，电压表示数越大；
①电压表应接在电路中 （选填“A”、“B”、“C”、“D”）两点之间；
②求电路所能测量的钢片最大下垂量；
③要增大电路所能测量的钢片最大下垂量，请对电路提出两条改进措施。
