2025-2026学年九年级上册物理单元检测卷
第十四章 欧姆定律 提升卷（参考答案）
题号 答案及评分标准
一、选择题 1. B 2. A 3. D 4. C 5. C 6. C
（共24分） 7. C 8. D 9. C 10. D 11. A 12. D
13. 变亮 细 不等于。
14. 5 4.5 0.6。
15. b和c 允许通过的最大电流为1.2A 3608。
16. 电流表 保护电路 杠杆。
二、填空题 17. 电压 电流 变小。
（共30分，每空1分） 18. 电压表 b 保护电路。
19. 电压 3V 电压一定时，电流与电阻成反比。
20. 0.3 6 5。
21. 9 0.75 15。
22. 1.5 6 向左、向右均可。
23. （1）作图正确得3分；
（6分） （2）作图正确得3分。
24. （1）电流表示数或灯泡亮暗，转换；（2）AB；
（6分） （3）0.50；（4）增大；（5）小于。
（1）略；（2）灯泡断路；（3）8.9；
（4）闭合开关S，S 拨到触点2，移动滑片，使电压
1 2
25.
表的示数为2.5V。
（6分）
（2分）
三、解答题
（共46分）
26. （1）略；（2）断路；
（6分） （3）正比；（4）1，左，1.2。
（1）由图可知，两电阻串联，电压表测滑动变阻器两
端电压，电流表测电路中的电流。当滑片滑到b端时，滑
动变阻器R 的阻值最大，而电流表示数为0.2A，电压表
2
27.
示数为4V，由欧姆定律可得滑动变阻器的最大阻值
（8分）
U 4V
R = 2 = =20Ω
2 I 0.2A 4分
2
（2）当滑动变阻器R 的滑片滑到a端时，滑动变阻器
2
R 的阻值为0，仅有电阻R 单独工作，则电源电压
2 1U=0.6A×R ……①
1
当滑动变阻器R 的滑片滑到b端时，由串联电路的电
2
压规律可得电源电压
U=0.2A×R+4V……② 4分
1
由①②解得电源电压U=6V，R=10Ω。
1
（1）由图甲可知，定值电阻R 和湿敏电阻R串联，
0
电压表测量定值电阻R 两端的电压，电流表测量电路电
0
流；由图乙可知，当环境湿度增加，湿敏电阻阻值减小，
电路总电阻减小，由欧姆定律可知，电路电流会变大，则 2分
电流表的示数会变大。

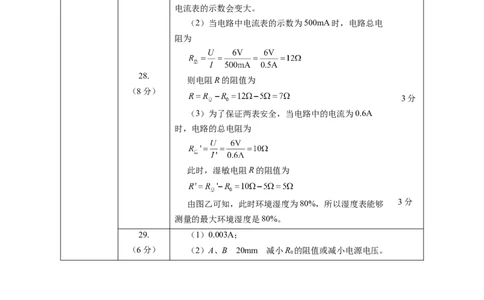

（2）当电路中电流表的示数为500mA时，电路总电
阻为
28.
则电阻R的阻值为
（8分）
3分
（3）为了保证两表安全，当电路中的电流为0.6A
时，电路的总电阻为
此时，湿敏电阻R的阻值为
由图乙可知，此时环境湿度为80%，所以湿度表能够 3分
测量的最大环境湿度是80%。
29. （1）0.003A；
（6分） （2）A、B 20mm 减小R 的阻值或减小电源电压。
0
