2025-2026 学年九年级上册物理单元检测卷
第十四章 欧姆定律 提升卷
建议用时：90分钟，满分：100分
一、选择题 （每题2分，共24分，每小题给出的四个选项中只有一个正确）

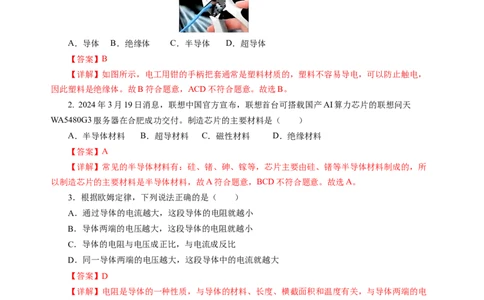

1．如图所示，电工用钳的手柄把套通常是塑料材质的，塑料属于（ ）
A．导体 B．绝缘体 C．半导体 D．超导体
【答案】B
【详解】如图所示，电工用钳的手柄把套通常是塑料材质的，塑料不容易导电，可以防止触电，
因此塑料是绝缘体。故B符合题意，ACD不符合题意。故选B。
2. 2024年3月19日消息，联想中国官方宣布，联想首台可搭载国产AI算力芯片的联想问天
WA5480G3服务器在合肥成功交付。制造芯片的主要材料是（ ）
A．半导体材料 B．超导材料 C．磁性材料 D．绝缘材料
【答案】A
【详解】常见的半导体材料有：硅、锗、砷、镓等，芯片主要由硅、锗等半导体材料制成的，所
以制造芯片的主要材料是半导体材料，故A符合题意，BCD不符合题意。故选A。
3．根据欧姆定律，下列说法正确的是（ ）
A．通过导体的电流越大，这段导体的电阻就越小
B．导体两端的电压越大，这段导体的电阻就越小
C．导体的电阻与电压成正比，与电流成反比
D．同一导体两端的电压越大，这段导体中的电流就越大
【答案】D
【详解】电阻是导体的一种性质，与导体的材料、长度、横截面积和温度有关，与导体两端的电
压和通过导体的电流无关。
根据I＝可知，对于同一导体，即电阻不变时，加在导体两端的电压越高，通过该导体的电流就越
大．故D选项正确。故选D。
4. 已知电阻R>R，电源电压U不变，在如图所示的四种接法中电流表示数最小的是（ ）
1 2
A B C D【答案】C
【详解】A．电路中只有电阻R，电流表测通过电路的电流；
1
B．电路中只有电阻R，电流表测通过电路的电流，R＞R ；
2 1 2
C．电路中两电阻串联，总电阻大于任何一个串联的电阻，电流表测量总电流；
D．电路中两电阻并联，总电阻小于任何一个并联的电阻，电流表测量总电流；
综合分析可知，在C电路中，电路中的总电阻最大，根据欧姆定律I=U/R可知，在电源电压不变
时，电路中的电流最小，即通过电流表的电流最小。故选C。

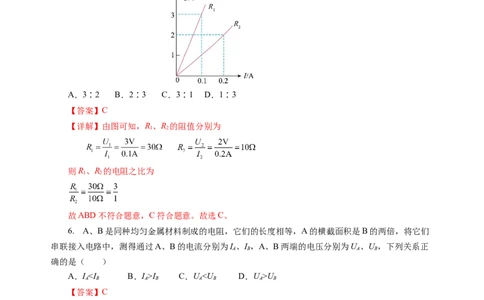

5. 如图所示为R、R 两电阻的 图像，则R、R 的电阻之比为（ ）
1 2 1 2
A．3∶2 B．2∶3 C．3∶1 D．1∶3
【答案】C
【详解】由图可知，R、R 的阻值分别为
1 2
则R、R 的电阻之比为
1 2
故ABD不符合题意，C符合题意。故选C。
6. A、B是同种均匀金属材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们
串联接入电路中，测得通过A、B的电流分别为I 、I ，A、B两端的电压分别为U 、U ，下列关系正
A B A B
确的是（ ）
A．I I C．U U
A B A B A B A B
【答案】C
【详解】AB．两段导体串联接入电路，串联电路各处电流都相等，则I =I ，故AB错误；
A B
CD．导体的电阻和导体的材料、长度、横截面积、温度有关，A和B是由同种材料制成的长度相
同、横截面积不同的两段导体，A的横截面积是B的两倍，在其它条件相同的情况下，横截面积越大，
导体的电阻越小，所以R R

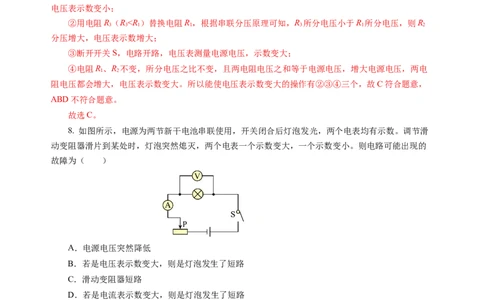

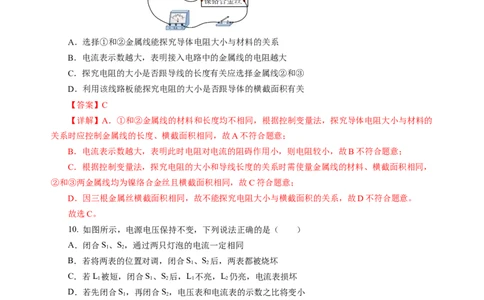

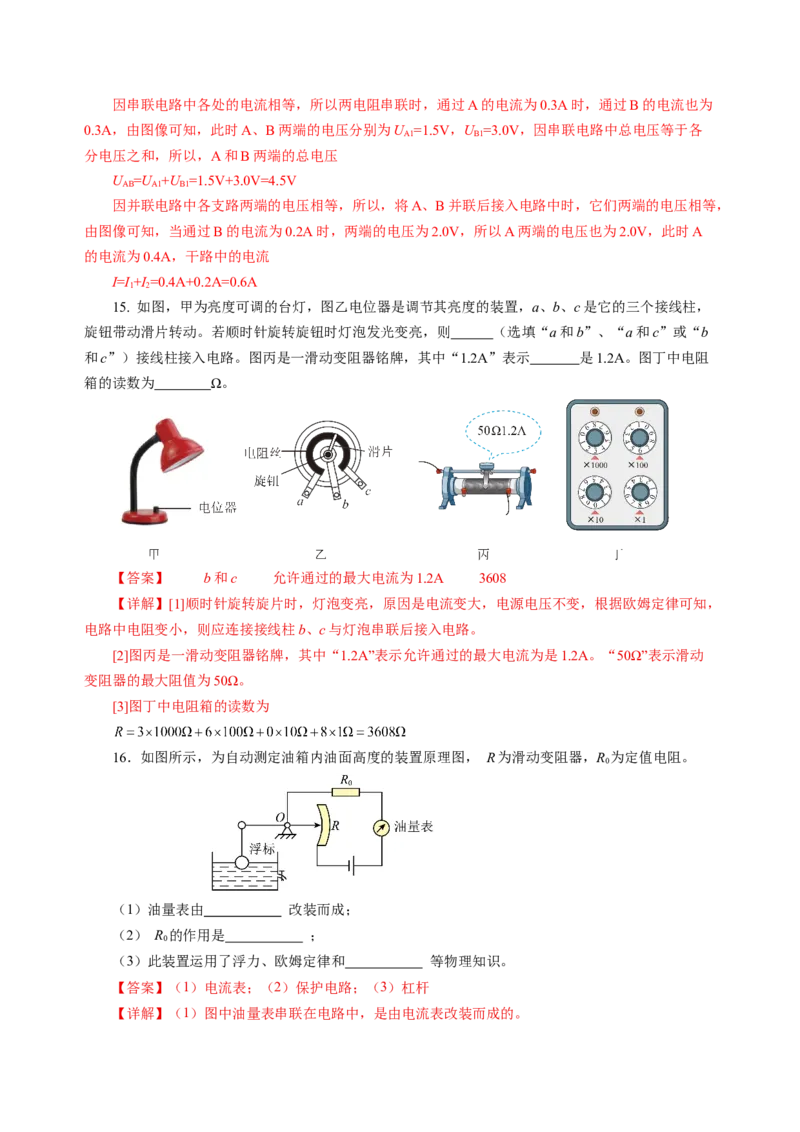

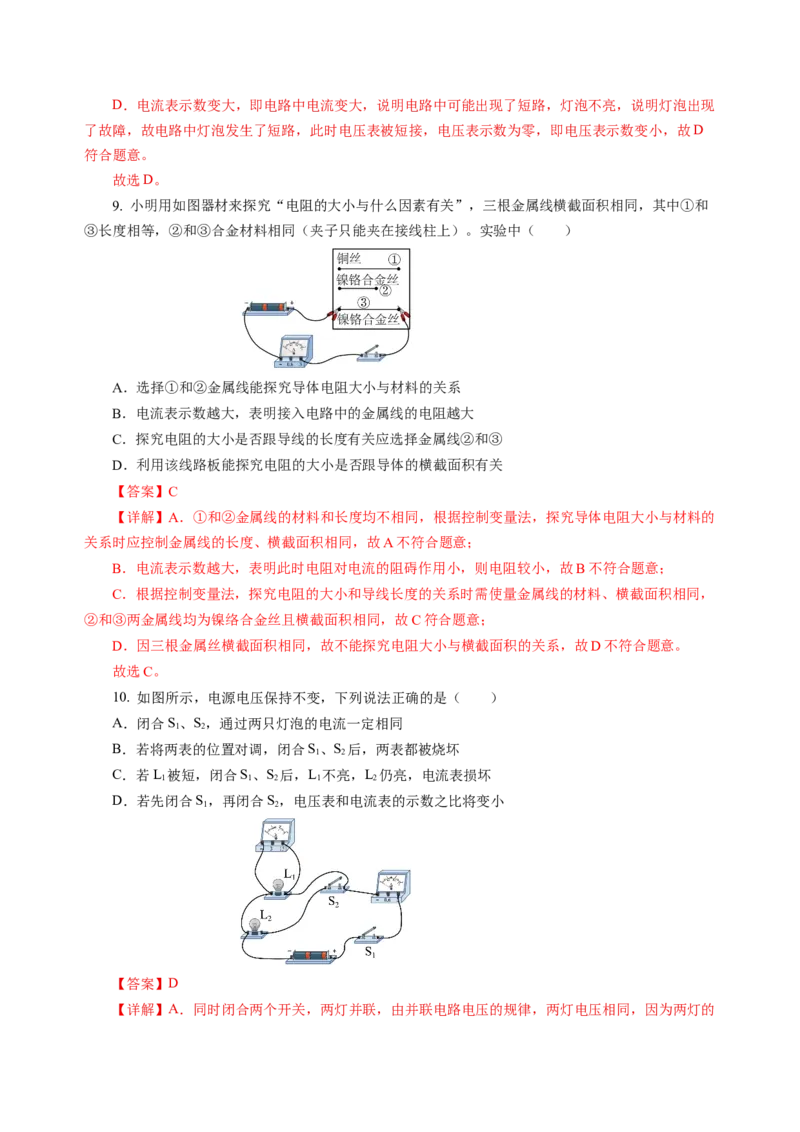

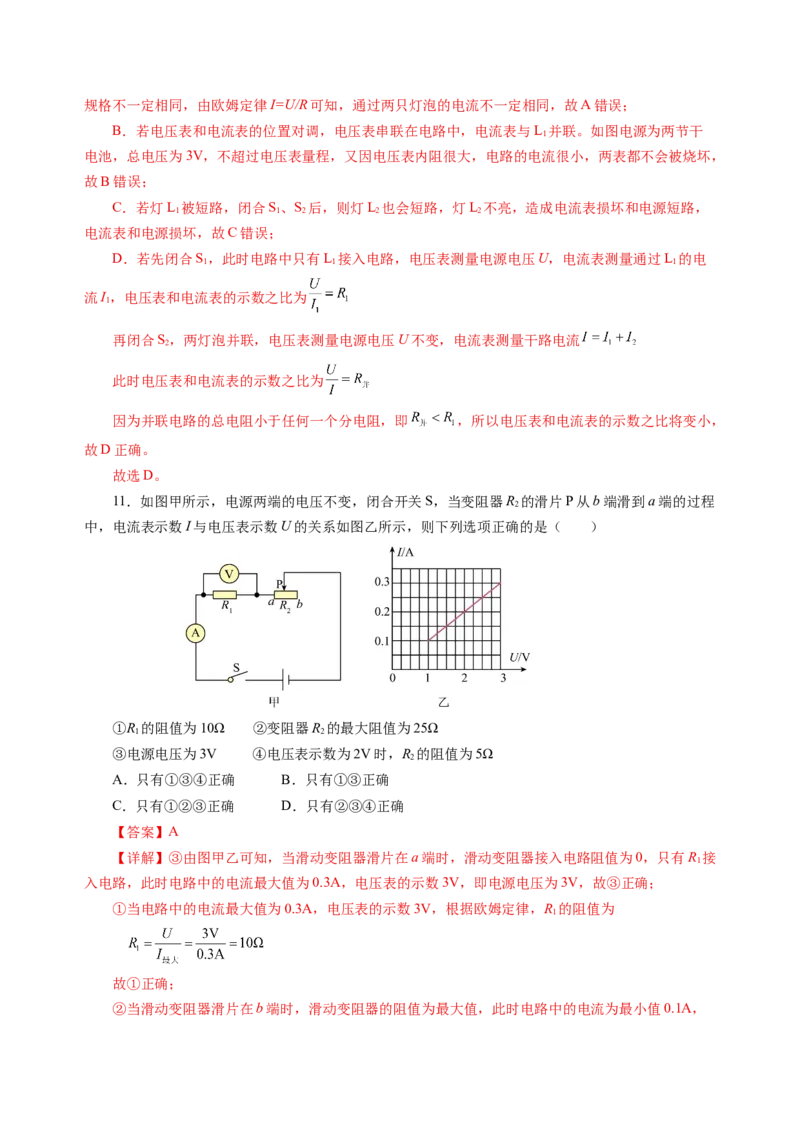

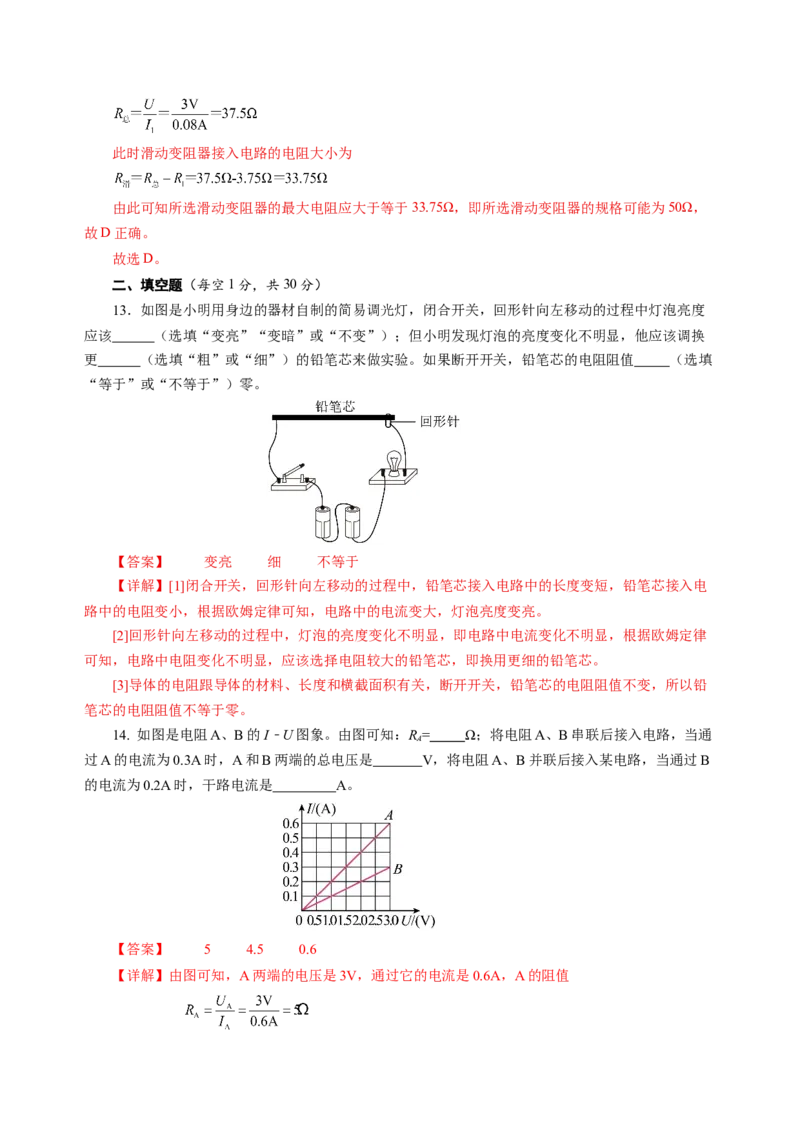

2 总1 总2

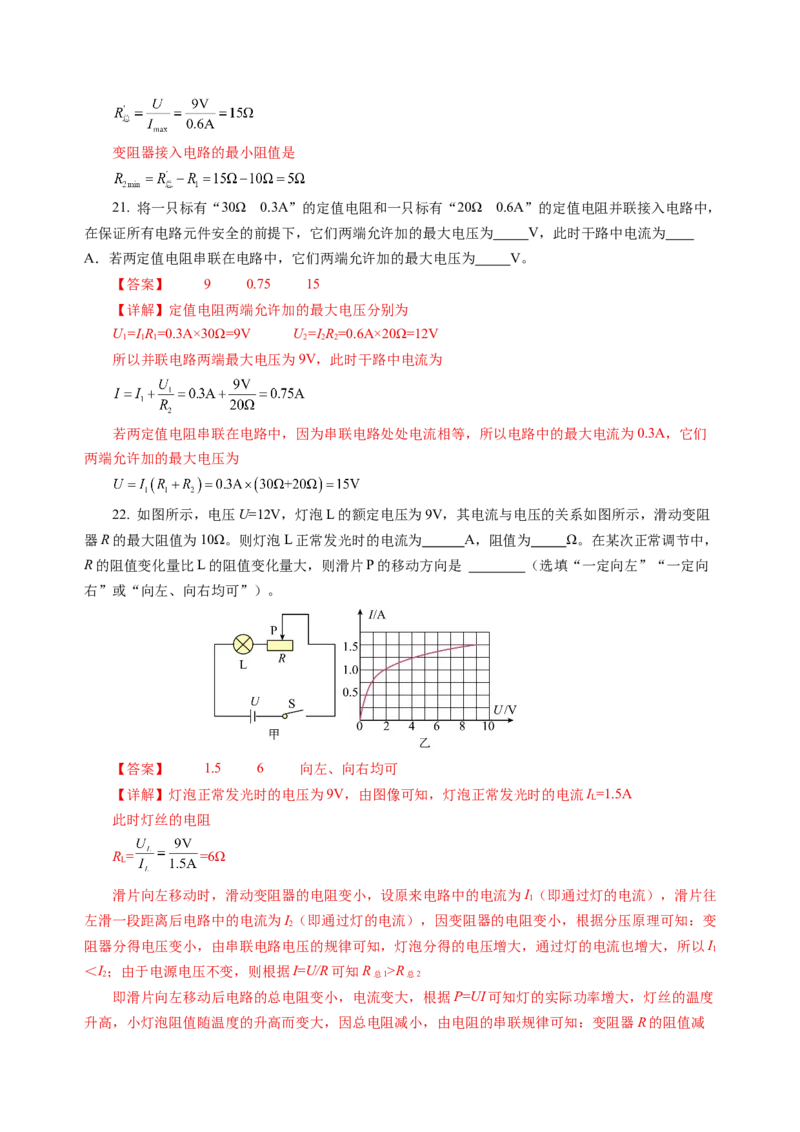

即滑片向左移动后电路的总电阻变小，电流变大，根据P=UI可知灯的实际功率增大，灯丝的温度
升高，小灯泡阻值随温度的升高而变大，因总电阻减小，由电阻的串联规律可知：变阻器R的阻值减小量大于灯泡L的阻值增大量。滑片向右移动时，滑动变阻器的电阻增大，灯泡变暗，电流变小，电
路的总电阻变大，但灯丝的温度降低，灯泡的电阻减小，所以变阻器R的阻值增大量大于灯泡L的阻
值减小量；综上可知，滑片不论向左还是向右移动，R的阻值变化量比L的阻值变化量大。
三、解答题（共46分。计算题第27、28题要求写出必要的文字说明、公式和演算过程）
23. 按要求作图。
（1）请将图示电路连接完整。要求：闭合开关后，滑动变阻器的滑片向左移动时，灯泡变亮。
【答案】见右图。
【详解】当闭合开关后，滑动变阻器的滑片向左移动时，灯泡亮度增加，电路中电流变大，说明
滑动变阻器接入电路的电阻变小，则应接入左下接线柱，如图所示。
（2）如图所示，为一身高测量仪的电路图，请在两个方框内分别选填：“电流表”或“电压表或
“定值电阻”的符号，要求被测人身高变高时电表的示数增大。
【答案】见右图。
【详解】为了保护电路，在下面的方框中应该串联一个定值电阻。因为上面的方框中的电路元件
与滑动变阻器并联，因此应该为电压表，且当身高变高时，滑动变阻器的滑片向上滑动，滑动变阻器
接入电路中的电阻变大，根据串联分压规律，电阻越大分压越大，因此滑动变阻器两端的电压增大，
即电压表示数增大，符合题目要求，如图所示。
24．“探究影响导体电阻大小的因素”的实验装置如图甲所示，在实验中使用四根电阻丝，其材
料规格如表所示。
导体编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.25 1.0
B 镍铬合金 0.50 1.0
C 镍铬合金 0.25 2.0
D 锰铜合金 1.0（1）该实验通过观察 来比较所连入各金属丝电阻的大小，这里运用的实验方法是 法；
（2）为了探究导体的电阻与导体长度的关系，M、N之间应分别接入表乙中的 （选填导
体的编号字母）导体；
（3）为了验证导体的电阻与导体材料的关系，选用编号B、D的两段导体分别接入M、N之间，
进行实验，则电阻丝D的长度应为 m；
（4）完成上述实验后，小明进一步进行了如图乙所示的实验，他把M、N与废日光灯管中的钨丝
连接，闭合开关S后，用酒精灯给钨丝加热，可以观察到电流表示数变小，这表明：温度升高，钨丝
的电阻 （选填“增大”、“减小”或“不变”）；
（5）将一个长方体电阻按照丙、丁两图的方式先后接入同一电路中，闭合开关，电流表均有示数
且电流表A 的示数 电流表A 的示数（选填“大于”、“小于”或“等于”）。（忽略电源
1 2
电压的变化）
【答案】（1）电流表示数或灯泡亮暗，转换；（2）AB；（3）0.50；（4）增大；（5）小于
【详解】（1）电阻的大小可以通过灯泡的亮度或电流表的示数来表示，灯泡越亮，电流表示数越
大，电阻越小，反之电阻越大，这种方法称之为转换法。
（2）探究导体的电阻与导体长度的关系，需控制材料和横截面积相等，只改变导体的长度，故选
AB。
（3）验证导体的电阻与导体材料的关系，需控制长度和横截面积相等，所以电阻丝D的长度应等
于B的长度，为0.50m。
（4）用酒精灯给钨丝加热，钨丝的温度升高，可以观察到电流表示数变小，电路电阻变大，这表
明温度升高，钨丝的电阻增大。
（5）将一个长方体电阻按照丙、丁两图的方式先后接入同一电路中，按照丙方式接入比按照丁方
式，接入的电阻更长，但横截面积更小，所以电阻会更大，电流表示数会更小，即电流表A 的示数小
1
于电流表A 的示数。
2
25. 如图所示，在“测量小灯泡的电阻”实验中，选用的器材有：两节新干电池，额定电压为2.5V的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整；
（2）闭合开关，发现小灯泡不发光，电压表有示数，电流表无示数，造成这一现象的原因可能是
；
（3）排除故障后，移动滑片P，某次实验时电压表的示数为2.5V，电流表的示数如图乙所示，则
小灯泡正常发光时的电阻约为 Ω（结果保留一位小数）；
（4）假如实验过程中发现电流表坏了，小丽向老师要了一个已知阻值为R 的定值电阻和一个单刀
0
双掷开关，借助部分现有的实验器材，设计了如图丙所示的实验电路图，测出了小灯泡的正常发光时
的电阻，请你帮她完成下列实验步骤：
①连接好实验电路， ；
②保持滑片位置不动，再将开关S 拨到另一触点，读出电压表的示数为U；
2
③小灯泡正常发光时电阻的表达式为R = （用已知量和测量量表示）。
灯
【答案】（1）见下图；（2）灯泡断路；（3）8.9；（4）见解析
【详解】（1）电压表和灯泡并联，电流表和灯泡串联，如图所示：（2）闭合开关，发现小灯泡不发光，电流表无示数，可能电路中出现断路，电压表有示数，电压
表与电源两极之间是通路，可能与电压表并联的灯泡断路。
（3）乙图中电流表的量程是0~0.6A，读数为0.28A。小灯泡正常发光时的电阻约为
U 2.5V
R= = ≈8.9Ω
I 0.28A
（4）①首先使灯正常发光，使灯两端电压为额定电压，那么电压表测灯两端的电压，故闭合开关
S，S 拨到触点2，移动滑片，使电压表的示数为2.5V。
1 2
③保持滑片位置不动，再将开关S 拨到另一触点1，灯与R 串联，则灯正常发光的电流等于通过
2 0
R 的电流，读出电压表的示数为U，电压表测量灯泡和R 的总电压，R 两端电压为U=U-2.5V
0 0 0 0
灯正常发光的电流
小灯泡正常发光时电阻
26．小龙同学利用如图甲所示的电路探究“电流与电压、电阻的关系”，所选择的器材有：新干
电池两节，5Ω、10Ω、15Ω、20Ω的定值电阻各一个，“30Ω 1A”的滑动变阻器、电压表、电流表、
开关各一个，导线若干。
（1）如图甲连接的实物图中有一根导线连接错了，请你在接错的导线上画“×”，并用笔画线代
替导线将电路连接正确（要求导线不能交叉）。
（2）实验时，闭合开关，移动滑片，发现电流表无示数，电压表有示数。可能的故障是定值电阻
R （选填“断路”或“短路”）；
（3）排除故障后，小龙首先探究电流与电压的关系。将数据结果绘制成图乙的I-U图像，可得结
论：当电阻一定时，流经导体的电流与导体两端的电压成 。（4）小龙继续探究电流与电阻的关系。
①先把5Ω电阻接入电路，移动滑片置于阻值最大处，闭合开关，缓慢移动滑片，直到使电压表指
针如图丙所示，则电压表示数为 V；接下来将5Ω的电阻更换为10Ω的电阻，闭合开关后，应将
滑片从上一位置向 （选填“左”或“右”）滑动，使电压表示数保持不变。
②最后当20Ω的电阻接入电路时，发现无法将电压表示数调节到和之前三次一样。为了用以上四
个电阻都能完成实验，定值电阻两端所控制的电压应该不低于 V。
【答案】（1）见下图；（2）断路；（3）正比；（4）1，左，1.2
【详解】（1）原电路中，电流表与电阻并联，电压表串联在电路中是错误的，电流表应与电阻串
联，电压表与电阻并联，电流经开关回到电源负极，如图所示：
（2）闭合开关，发现电流表无示数，说明电路断路，电压表有示数，说明电压表串联接入电路，
即与电压表并联的定值电阻断路。
（3）分析图乙知道，发现电流与电压的关系图线是一条经过原点的倾斜的直线，说明二者是成正
比例关系，从而可得出结论：电阻一定时，通过导体的电流与导体两端的电压成正比。
（4）电源为两节新干电池，电源电压为3V，则电压表应接0~3V量程，其分度值为0.1V，电压表
的示数为1V。
将定值电阻由5Ω改接成10Ω的电阻，根据串联分压原理知道，电阻增大，其分得的电压增大；探
究电流与电阻的实验中应控制电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器
分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表
的示数不变。
由串联电路电压的规律及分压规律知道
实验时控制U 一定，电源电压U不变，则方程左边为一定值，故右边也为一定值，当变阻器连入
v
电路的电阻最大时，对应的定值电阻应最大，此时，电阻两端的电压最小，即
解得U=1.2V，所以定值电阻两端所控制的电压应不低于1.2V。
v
27. 如图所示电路，电源电压恒定，滑动变阻器R 的滑片滑到a端时，电流表示数为0.6A； 滑片
2
滑到b端时，电流表示数为0.2A，电压表示数为4V。求 ：（1）滑动变阻器的最大阻值；
（2）电源电压。
【答案】（1）20Ω；（2）6V
【详解】（1）由图可知，两电阻串联，电压表测滑动变阻器两端电压，电流表测电路中的电流。
当滑片滑到b端时，滑动变阻器R 的阻值最大，而电流表示数为0.2A，电压表示数为4V，由欧姆定律
2
可得滑动变阻器的最大阻值
U 4V
R = 2 = =20Ω
2 I 0.2A
2
（2）当滑动变阻器R 的滑片滑到a端时，滑动变阻器R 的阻值为0，仅有电阻R 单独工作，则电
2 2 1
源电压 U=0.6A×R ……①
1
当滑动变阻器R 的滑片滑到b端时，由串联电路的电压规律可得电源电压
2
U=0.2A×R+4V……②
1
由①②解得电源电压U=6V，R=10Ω。
1
28. 如图甲为湿度表的简化工作原理图，电源电压恒为6V，定值电阻R=5Ω，R为湿敏电阻，其
0
阻值R随环境湿度RH的变化如图乙所示，电压表量程为“0~3V”，电流表量程为“0~0.6A”。闭合
开关S，在保证两表安全的情况下（写出必要的解题过程）：
（1）环境湿度增加，电流表的示数________（选填“变大”、“变小”或“不变”）
（2）当电路中电流表的示数为500mA时，电阻R的阻值为多少？
（3）湿度表能够测量的最大环境湿度是多少？
【答案】（1）变大；（2）7Ω；（3）80℅
【详解】（1）由图甲可知，定值电阻R 和湿敏电阻R串联，电压表测量定值电阻R 两端的电压，
0 0
电流表测量电路电流；由图乙可知，当环境湿度增加，湿敏电阻阻值减小，电路总电阻减小，由欧姆
定律可知，电路电流会变大，则电流表的示数会变大。（2）当电路中电流表的示数为500mA时，电路总电阻为
则电阻R的阻值为
（3）为了保证两表安全，当电路中的电流为0.6A时，电路的总电阻为
此时，湿敏电阻R的阻值为
由图乙可知，此时环境湿度为80%，所以湿度表能够测量的最大环境湿度是80%。
29．科技小组利用钢片和压敏电阻，做“模拟钢梁承重下垂量测试”的实验，如图甲所示，不计
压敏电阻和钢片的自重，已知压敏电阻受到的压力F与钢片下垂量h满足关系F=kh，k=2N/mm。图乙
是压敏电阻阻值R与F关系图像。图甲中压敏电阻与电源、电阻箱和开关组成图丙所示电路，电源电
压为4.5V，电阻箱阻值设定为R=500Ω。
0
（1）当压敏电阻为1000Ω时，闭合开关，求电路中的电流；______
（2）现要求在电路中接入一只量程为0～3V的电压表，且压力F越大，电压表示数越大；
①电压表应接在电路中 （选填“A”、“B”、“C”、“D”）两点之间；
②求电路所能测量的钢片最大下垂量；
③要增大电路所能测量的钢片最大下垂量，请对电路提出两条改进措施。
【答案】（1）0.003A；（2）A、B 20mm 减小R 的阻值或减小电源电压
0
【详解】（1）据丙图可知，电路是串联的，当压敏电阻为1000Ω时，电路中的总电阻为
电路中的电流为
U 4.5V
I= = =0.003A
R 1500Ω
（2）据乙图分析可知，当压力越大时，压敏电阻的阻值越小，由串联分压原理可知，压敏电阻两
端电压越小，则电阻箱两端电压越大，因此电压表应接在电路中AB两点之间。
根据上述分析可知，当电压表的示数越大时，压敏电阻受到的压力越大，下垂量越大，已知电压
表的量程是0～3V，此时电路中的电流为压敏电阻两端电压为
压敏电阻的阻值为
据乙图可知，此时受到的压力为40N，则钢片最大下垂量为
F 40N
h= = =20mm
k 2N/mm
要增大电路所能测量的钢片最大下垂量，应增大压力，即减小压敏电阻的阻值，由串联分压原理
可得
由于式子等号左边两个电压之比是定值，则当R 的阻值越小，压敏电阻的阻值越小，因此可以减
0
小R 的阻值；还可以减小电源电压，压敏电阻两端电压会减小，则压敏电阻的阻值会减小。
