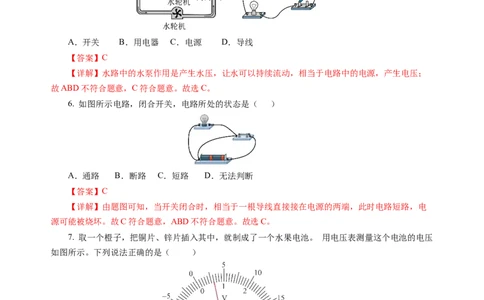

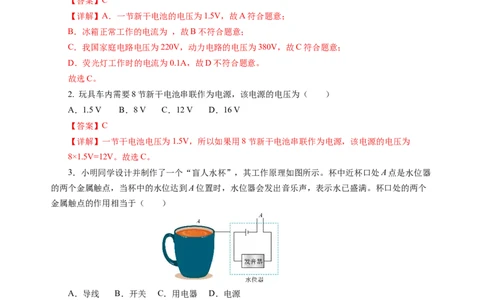

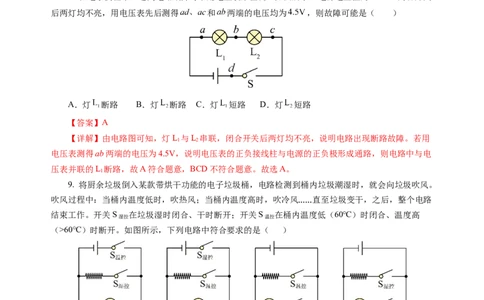

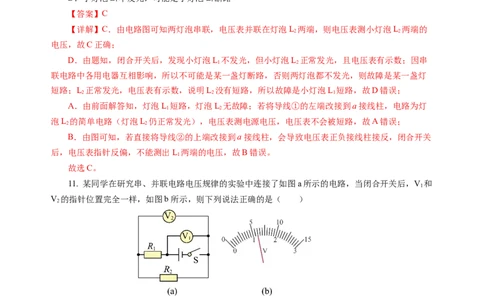

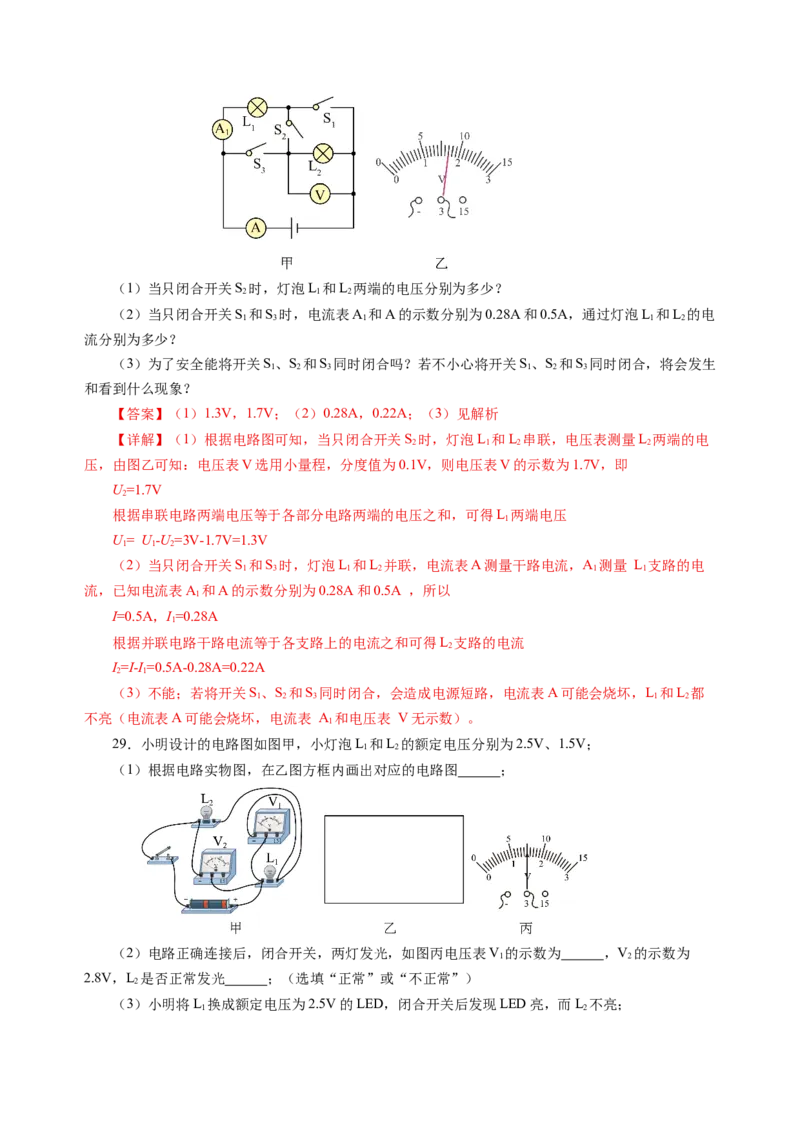

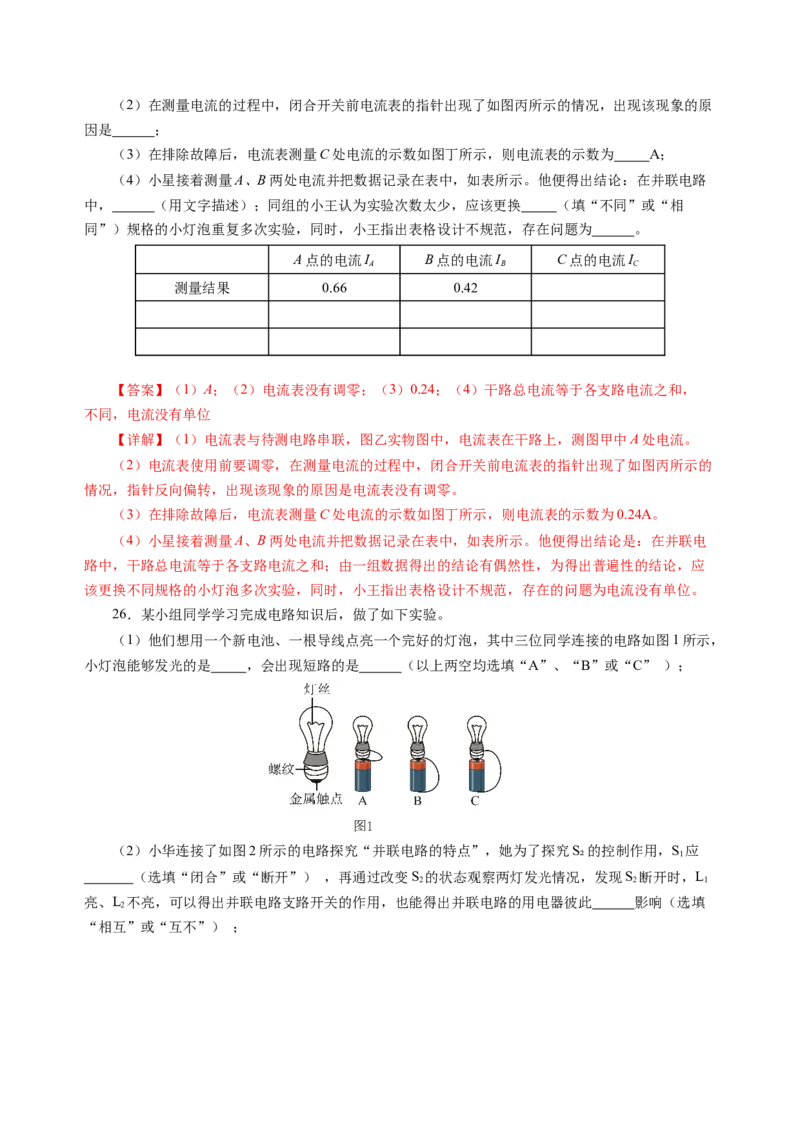

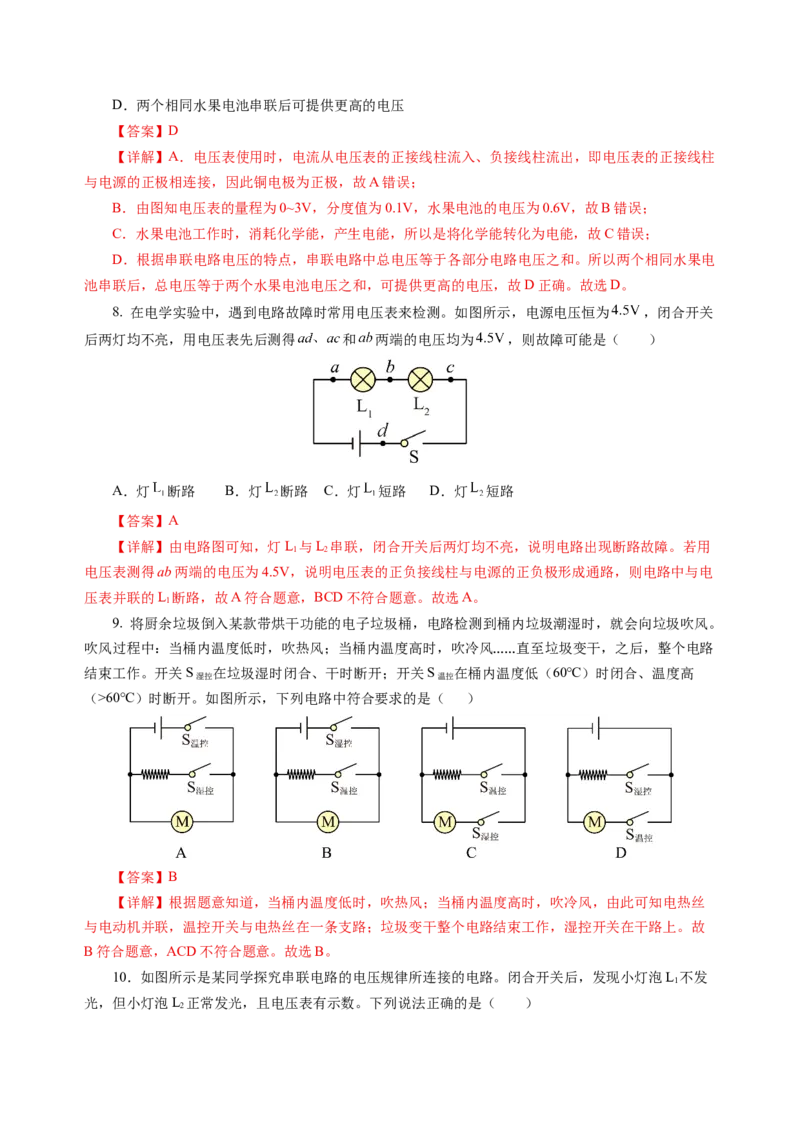

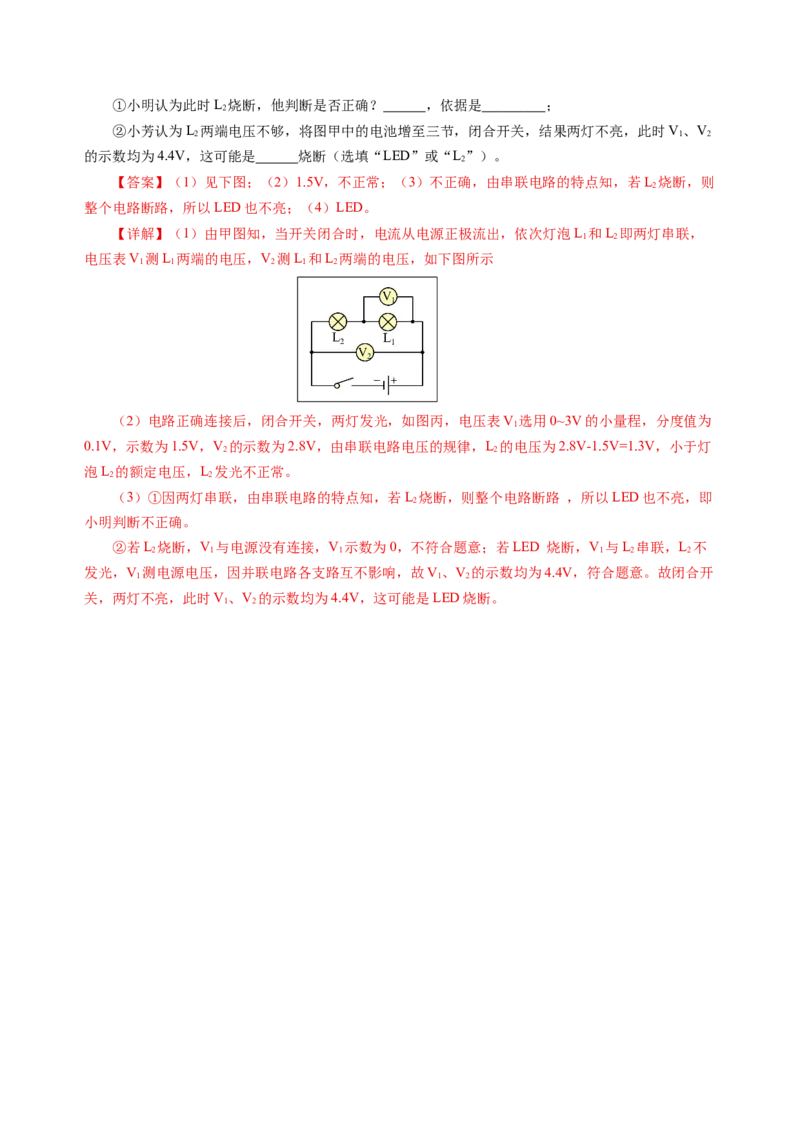

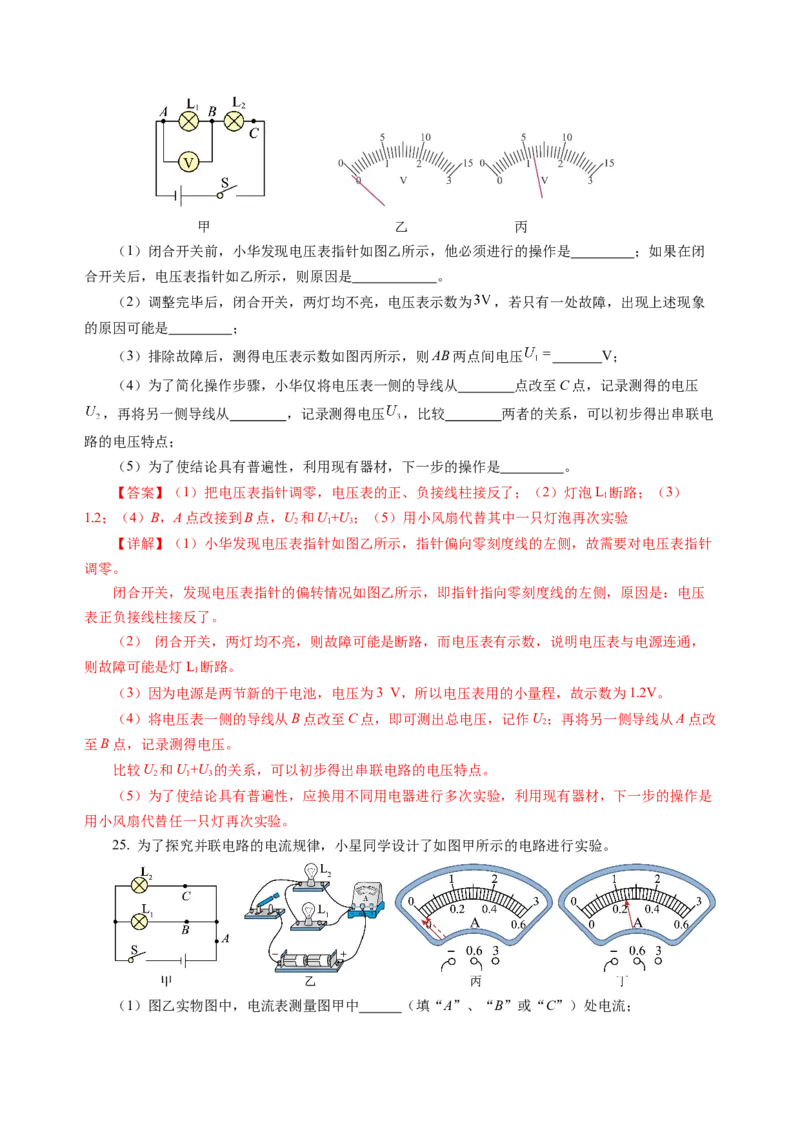

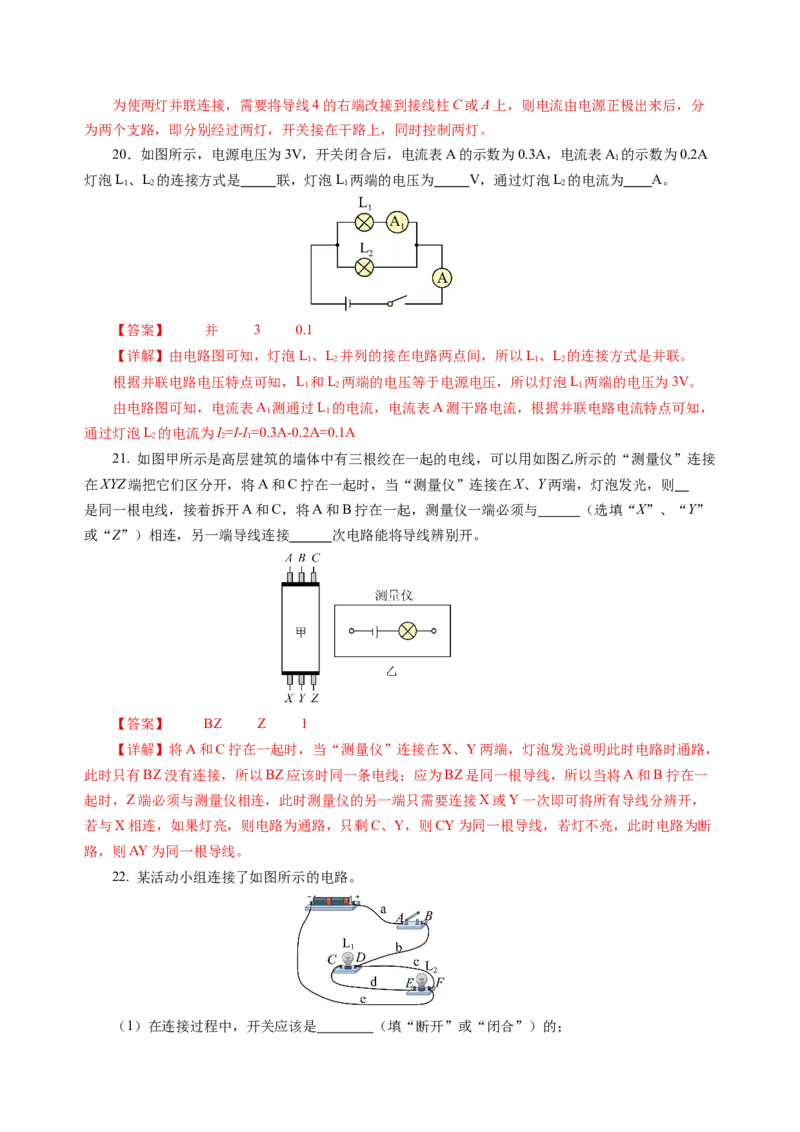

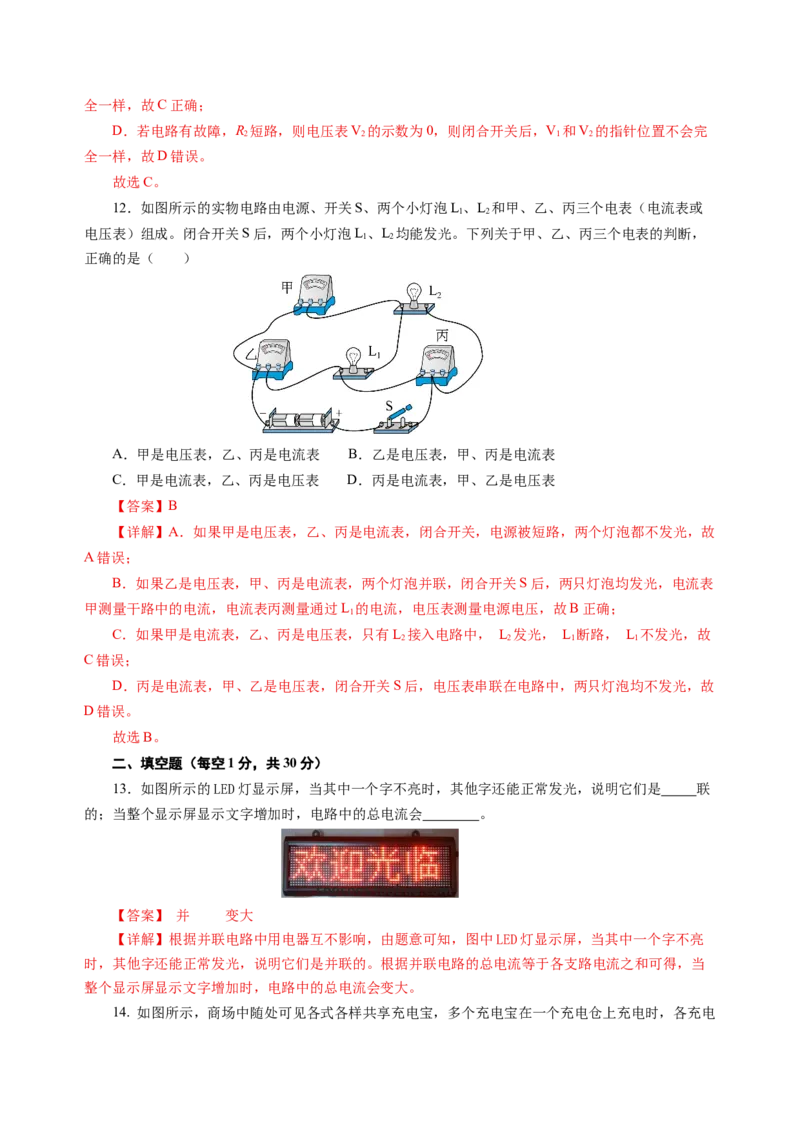

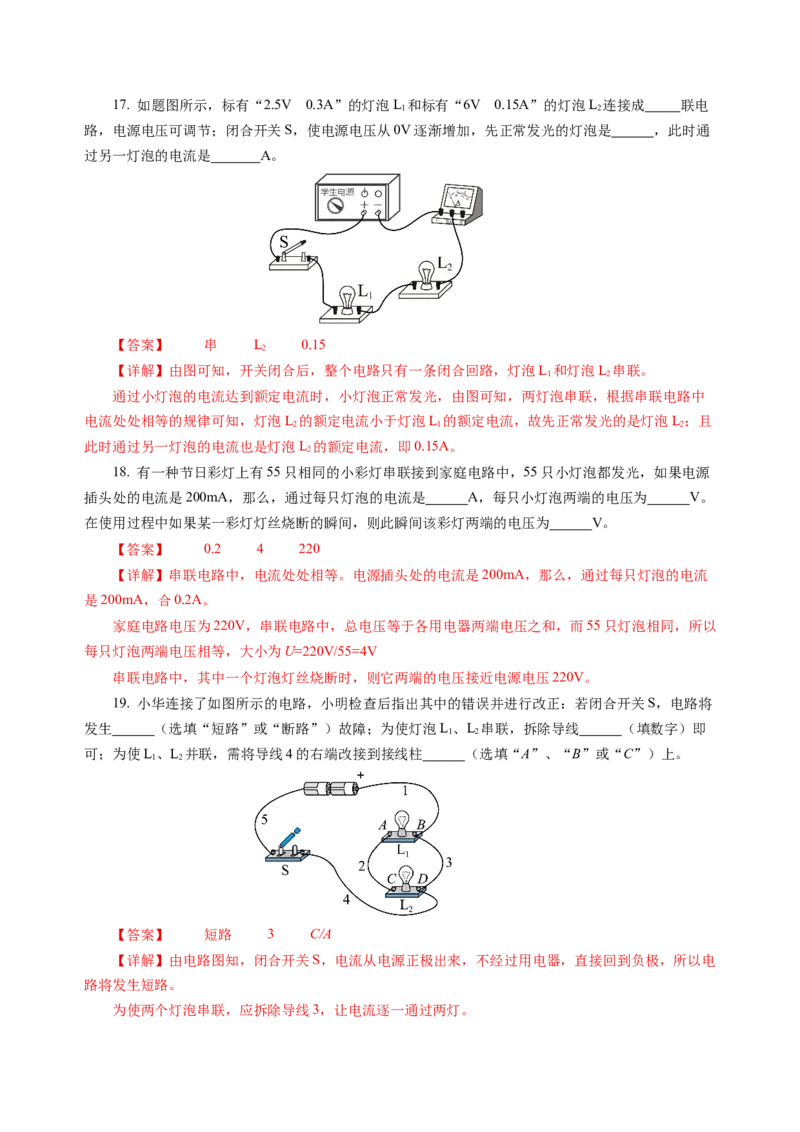

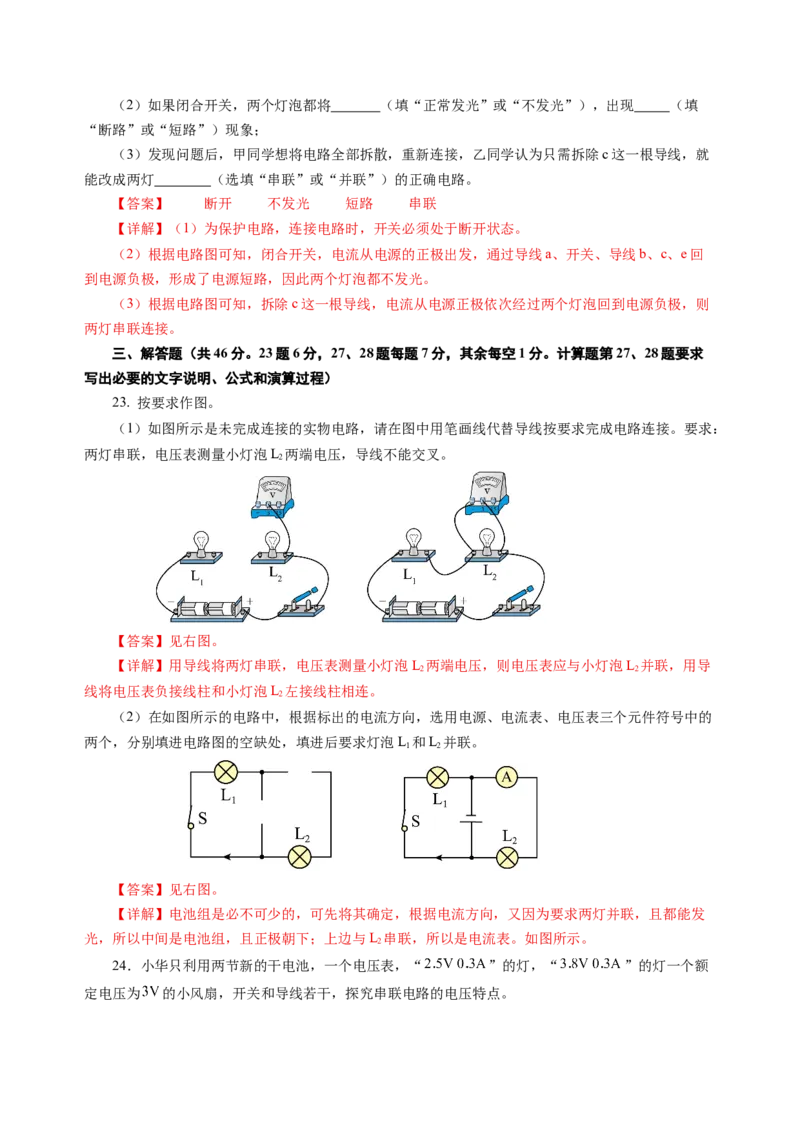

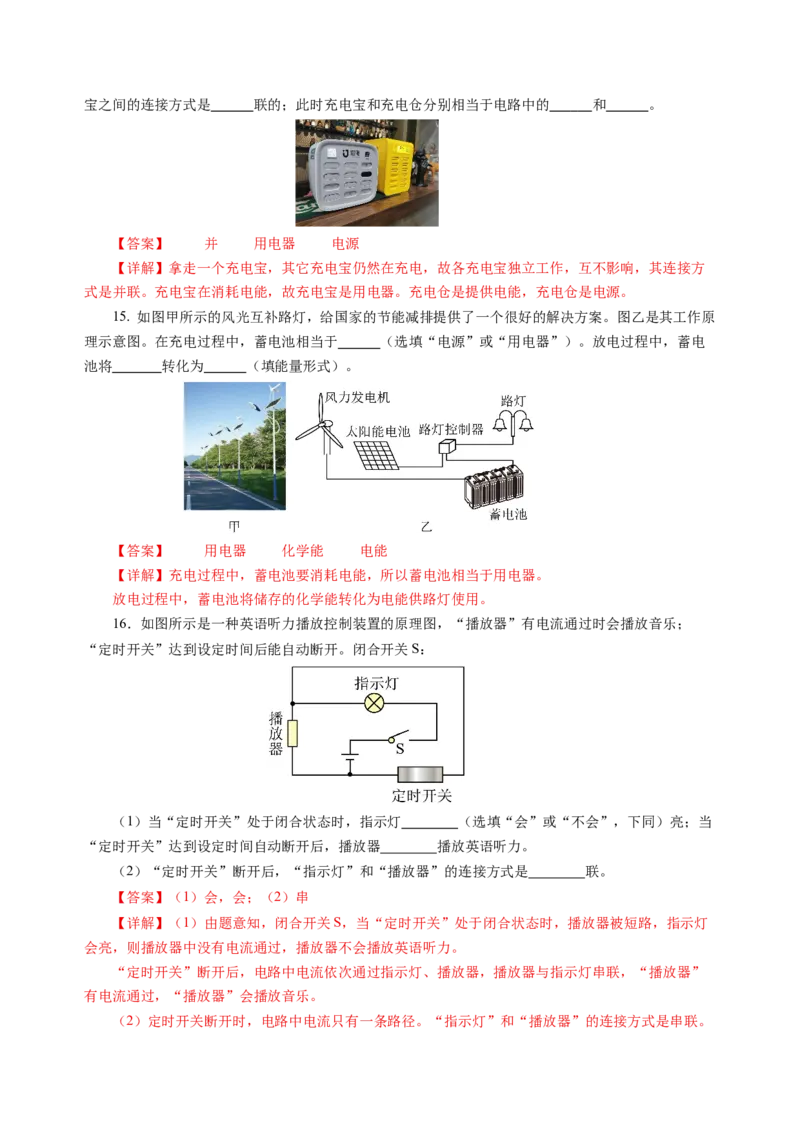

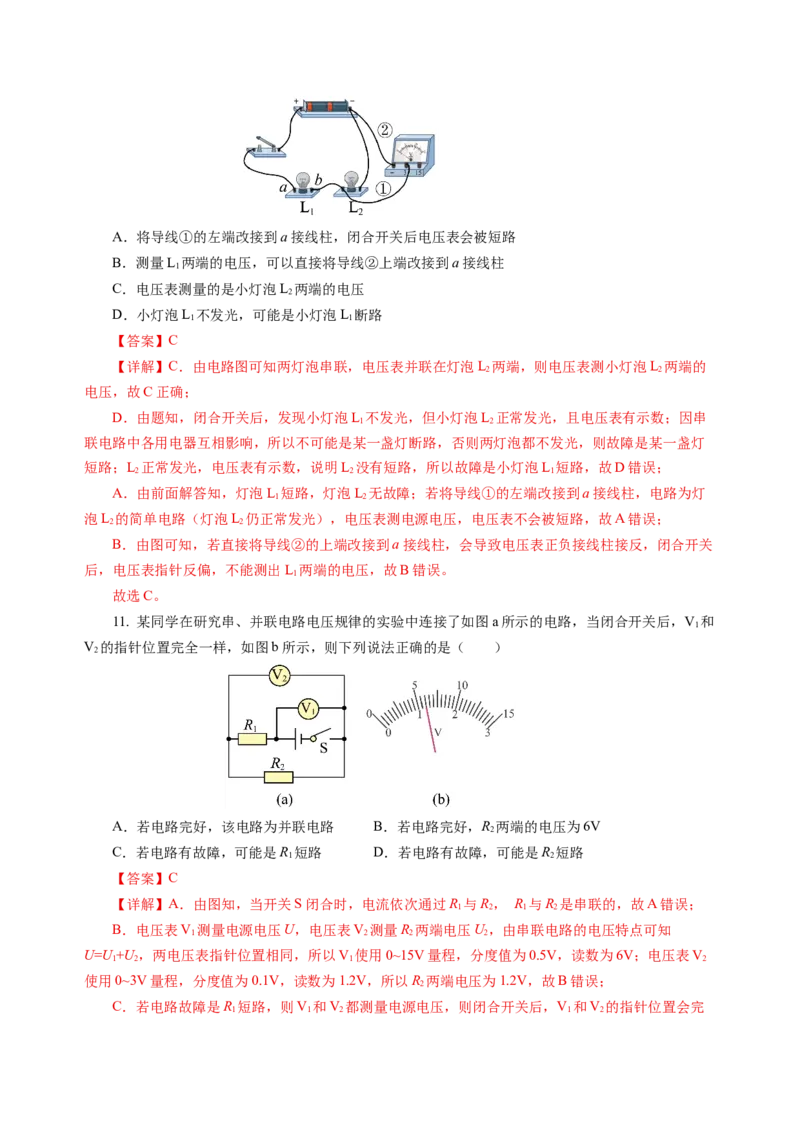

2025-2026 学年九年级上册物理单元检测卷 第十三单元 简单电路 提升卷 建议用时:90分钟,满分:100分 一、选择题 (每题2分,共24分,每小题给出的四个选项中只有一个正确) 1.下列物理量最接近实际的是( ) A.一节新干电池的电压为3V B.冰箱正常工作的电流为10A C.我国家庭电路电压为220V D.荧光灯工作时的电流为1A 【答案】C 【详解】A.一节新干电池的电压为1.5V,故A符合题意; B.冰箱正常工作的电流为 ,故B不符合题意; C.我国家庭电路电压为220V,动力电路的电压为380V,故C符合题意; D.荧光灯工作时的电流为0.1A,故D不符合题意。 故选C。 2. 玩具车内需要8节新干电池串联作为电源,该电源的电压为( ) A.1.5 V B.8 V C.12 V D.16 V 【答案】C 【详解】一节干电池电压为1.5V,所以如果用8节新干电池串联作为电源,该电源的电压为 8×1.5V=12V。故选C。 3.小明同学设计并制作了一个“盲人水杯”,其工作原理如图所示。杯中近杯口处A点是水位器 的两个金属触点,当杯中的水位达到A位置时,水位器会发出音乐声,表示水已盛满。杯口处的两个 金属触点的作用相当于( ) A.导线 B.开关 C.用电器 D.电源 【答案】B 【详解】由题意知:当杯中的水位到达A位置时,电路接通,水位器会发出音乐声,这说明杯口 处两个触点的作用相当于开关。故B符合题意,ACD不符合题意。故选B。 4. 现代建筑的住宅楼道灯的开关,有的已同时用上光、声自动控制。也就是楼道够亮时,无论有 多大声音,电路均是断开的,灯不亮;当晚上楼道黑暗时,只要有走路声音,电路就会自动接通,灯 亮。由此可见光控开关和声控开关( ) A.一定是串联 B.一定是并联 C.可能是串联,也可能是并联 D.可能是并联 【答案】A【详解】由题意知,应将这两个开关串联起来。这样到了晚上,光控开关里的光敏电阻会变小, 同时只有当发出声音时,声控开关里的声敏电阻变小后,灯泡才能发光。这种开关叫做声光控开关, 灯泡由两个开关同时控制,只有两个开关都接通时,灯泡才能发光,故A符合题意,BCD不符合题意。 故选A。 5. 电路和水路有许多相似之处,如图所示,在电路中和水路中的水泵作用相似的是( ) A.开关 B.用电器 C.电源 D.导线 【答案】C 【详解】水路中的水泵作用是产生水压,让水可以持续流动,相当于电路中的电源,产生电压; 故ABD不符合题意,C符合题意。故选C。 6. 如图所示电路,闭合开关,电路所处的状态是( ) A.通路 B.断路 C.短路 D.无法判断 【答案】C 【详解】由题图可知,当开关闭合时,相当于一根导线直接接在电源的两端,此时电路短路,电 源可能被烧坏。故C符合题意,ABD不符合题意。故选C。 7. 取一个橙子,把铜片、锌片插入其中,就制成了一个水果电池。 用电压表测量这个电池的电压 如图所示。下列说法正确的是( ) A.锌片是水果电池的正极 B.该水果电池的电压约为2.5V C.水果电池是将内能转化为电能D.两个相同水果电池串联后可提供更高的电压 【答案】D 【详解】A.电压表使用时,电流从电压表的正接线柱流入、负接线柱流出,即电压表的正接线柱 与电源的正极相连接,因此铜电极为正极,故A错误; B.由图知电压表的量程为0~3V,分度值为0.1V,水果电池的电压为0.6V,故B错误; C.水果电池工作时,消耗化学能,产生电能,所以是将化学能转化为电能,故C错误; D.根据串联电路电压的特点,串联电路中总电压等于各部分电路电压之和。所以两个相同水果电 池串联后,总电压等于两个水果电池电压之和,可提供更高的电压,故D正确。故选D。 8. 在电学实验中,遇到电路故障时常用电压表来检测。如图所示,电源电压恒为 ,闭合开关 后两灯均不亮,用电压表先后测得 和 两端的电压均为 ,则故障可能是( ) A.灯 断路 B.灯 断路 C.灯 短路 D.灯 短路 【答案】A 【详解】由电路图可知,灯L 与L 串联,闭合开关后两灯均不亮,说明电路出现断路故障。若用 1 2 电压表测得ab两端的电压为4.5V,说明电压表的正负接线柱与电源的正负极形成通路,则电路中与电 压表并联的L 断路,故A符合题意,BCD不符合题意。故选A。 1 9. 将厨余垃圾倒入某款带烘干功能的电子垃圾桶,电路检测到桶内垃圾潮湿时,就会向垃圾吹风。 吹风过程中:当桶内温度低时,吹热风;当桶内温度高时,吹冷风……直至垃圾变干,之后,整个电路 结束工作。开关S 在垃圾湿时闭合、干时断开;开关S 在桶内温度低(60℃)时闭合、温度高 湿控 温控 (>60℃)时断开。如图所示,下列电路中符合要求的是( ) 【答案】B 【详解】根据题意知道,当桶内温度低时,吹热风;当桶内温度高时,吹冷风,由此可知电热丝 与电动机并联,温控开关与电热丝在一条支路;垃圾变干整个电路结束工作,湿控开关在干路上。故 B符合题意,ACD不符合题意。故选B。 10.如图所示是某同学探究串联电路的电压规律所连接的电路。闭合开关后,发现小灯泡L 不发 1 光,但小灯泡L 正常发光,且电压表有示数。下列说法正确的是( ) 2A.将导线①的左端改接到a接线柱,闭合开关后电压表会被短路 B.测量L 两端的电压,可以直接将导线②上端改接到a接线柱 1 C.电压表测量的是小灯泡L 两端的电压 2 D.小灯泡L 不发光,可能是小灯泡L 断路 1 1 【答案】C 【详解】C.由电路图可知两灯泡串联,电压表并联在灯泡L 两端,则电压表测小灯泡L 两端的 2 2 电压,故C正确; D.由题知,闭合开关后,发现小灯泡L 不发光,但小灯泡L 正常发光,且电压表有示数;因串 1 2 联电路中各用电器互相影响,所以不可能是某一盏灯断路,否则两灯泡都不发光,则故障是某一盏灯 短路;L 正常发光,电压表有示数,说明L 没有短路,所以故障是小灯泡L 短路,故D错误; 2 2 1 A.由前面解答知,灯泡L 短路,灯泡L 无故障;若将导线①的左端改接到a接线柱,电路为灯 1 2 泡L 的简单电路(灯泡L 仍正常发光),电压表测电源电压,电压表不会被短路,故A错误; 2 2 B.由图可知,若直接将导线②的上端改接到a接线柱,会导致电压表正负接线柱接反,闭合开关 后,电压表指针反偏,不能测出L 两端的电压,故B错误。 1 故选C。 11. 某同学在研究串、并联电路电压规律的实验中连接了如图a所示的电路,当闭合开关后,V 和 1 V 的指针位置完全一样,如图b所示,则下列说法正确的是( ) 2 A.若电路完好,该电路为并联电路 B.若电路完好,R 两端的电压为6V 2 C.若电路有故障,可能是R 短路 D.若电路有故障,可能是R 短路 1 2 【答案】C 【详解】A.由图知,当开关S闭合时,电流依次通过R 与R, R 与R 是串联的,故A错误; 1 2 1 2 B.电压表V 测量电源电压U,电压表V 测量R 两端电压U,由串联电路的电压特点可知 1 2 2 2 U=U+U,两电压表指针位置相同,所以V 使用0~15V量程,分度值为0.5V,读数为6V;电压表V 1 2 1 2 使用0~3V量程,分度值为0.1V,读数为1.2V,所以R 两端电压为1.2V,故B错误; 2 C.若电路故障是R 短路,则V 和V 都测量电源电压,则闭合开关后,V 和V 的指针位置会完 1 1 2 1 2全一样,故C正确; D.若电路有故障,R 短路,则电压表V 的示数为0,则闭合开关后,V 和V 的指针位置不会完 2 2 1 2 全一样,故D错误。 故选C。 12.如图所示的实物电路由电源、开关S、两个小灯泡L、L 和甲、乙、丙三个电表(电流表或 1 2 电压表)组成。闭合开关S后,两个小灯泡L、L 均能发光。下列关于甲、乙、丙三个电表的判断, 1 2 正确的是( ) A.甲是电压表,乙、丙是电流表 B.乙是电压表,甲、丙是电流表 C.甲是电流表,乙、丙是电压表 D.丙是电流表,甲、乙是电压表 【答案】B 【详解】A.如果甲是电压表,乙、丙是电流表,闭合开关,电源被短路,两个灯泡都不发光,故 A错误; B.如果乙是电压表,甲、丙是电流表,两个灯泡并联,闭合开关S后,两只灯泡均发光,电流表 甲测量干路中的电流,电流表丙测量通过L 的电流,电压表测量电源电压,故B正确; 1 C.如果甲是电流表,乙、丙是电压表,只有L 接入电路中, L 发光, L 断路, L 不发光,故 2 2 1 1 C错误; D.丙是电流表,甲、乙是电压表,闭合开关S后,电压表串联在电路中,两只灯泡均不发光,故 D错误。 故选B。 二、填空题(每空1分,共30分) 13.如图所示的LED灯显示屏,当其中一个字不亮时,其他字还能正常发光,说明它们是 联 的;当整个显示屏显示文字增加时,电路中的总电流会 。 【答案】 并 变大 【详解】根据并联电路中用电器互不影响,由题意可知,图中LED灯显示屏,当其中一个字不亮 时,其他字还能正常发光,说明它们是并联的。根据并联电路的总电流等于各支路电流之和可得,当 整个显示屏显示文字增加时,电路中的总电流会变大。 14. 如图所示,商场中随处可见各式各样共享充电宝,多个充电宝在一个充电仓上充电时,各充电宝之间的连接方式是 联的;此时充电宝和充电仓分别相当于电路中的 和 。 【答案】 并 用电器 电源 【详解】拿走一个充电宝,其它充电宝仍然在充电,故各充电宝独立工作,互不影响,其连接方 式是并联。充电宝在消耗电能,故充电宝是用电器。充电仓是提供电能,充电仓是电源。 15. 如图甲所示的风光互补路灯,给国家的节能减排提供了一个很好的解决方案。图乙是其工作原 理示意图。在充电过程中,蓄电池相当于 (选填“电源”或“用电器”)。放电过程中,蓄电 池将 转化为 (填能量形式)。 【答案】 用电器 化学能 电能 【详解】充电过程中,蓄电池要消耗电能,所以蓄电池相当于用电器。 放电过程中,蓄电池将储存的化学能转化为电能供路灯使用。 16.如图所示是一种英语听力播放控制装置的原理图,“播放器”有电流通过时会播放音乐; “定时开关”达到设定时间后能自动断开。闭合开关S: (1)当“定时开关”处于闭合状态时,指示灯 (选填“会”或“不会”,下同)亮;当 “定时开关”达到设定时间自动断开后,播放器 播放英语听力。 (2)“定时开关”断开后,“指示灯”和“播放器”的连接方式是 联。 【答案】(1)会,会;(2)串 【详解】(1)由题意知,闭合开关S,当“定时开关”处于闭合状态时,播放器被短路,指示灯 会亮,则播放器中没有电流通过,播放器不会播放英语听力。 “定时开关”断开后,电路中电流依次通过指示灯、播放器,播放器与指示灯串联,“播放器” 有电流通过,“播放器”会播放音乐。 (2)定时开关断开时,电路中电流只有一条路径。“指示灯”和“播放器”的连接方式是串联。17. 如题图所示,标有“2.5V 0.3A”的灯泡L 和标有“6V 0.15A”的灯泡L 连接成 联电 1 2 路,电源电压可调节;闭合开关S,使电源电压从0V逐渐增加,先正常发光的灯泡是 ,此时通 过另一灯泡的电流是 A。 【答案】 串 L 0.15 2 【详解】由图可知,开关闭合后,整个电路只有一条闭合回路,灯泡L 和灯泡L 串联。 1 2 通过小灯泡的电流达到额定电流时,小灯泡正常发光,由图可知,两灯泡串联,根据串联电路中 电流处处相等的规律可知,灯泡L 的额定电流小于灯泡L 的额定电流,故先正常发光的是灯泡L;且 2 1 2 此时通过另一灯泡的电流也是灯泡L 的额定电流,即0.15A。 2 18. 有一种节日彩灯上有55只相同的小彩灯串联接到家庭电路中,55只小灯泡都发光,如果电源 插头处的电流是200mA,那么,通过每只灯泡的电流是 A,每只小灯泡两端的电压为 V。 在使用过程中如果某一彩灯灯丝烧断的瞬间,则此瞬间该彩灯两端的电压为 V。 【答案】 0.2 4 220 【详解】串联电路中,电流处处相等。电源插头处的电流是200mA,那么,通过每只灯泡的电流 是200mA,合0.2A。 家庭电路电压为220V,串联电路中,总电压等于各用电器两端电压之和,而55只灯泡相同,所以 每只灯泡两端电压相等,大小为U=220V/55=4V 串联电路中,其中一个灯泡灯丝烧断时,则它两端的电压接近电源电压220V。 19. 小华连接了如图所示的电路,小明检查后指出其中的错误并进行改正:若闭合开关S,电路将 发生 (选填“短路”或“断路”)故障;为使灯泡L、L 串联,拆除导线 (填数字)即 1 2 可;为使L、L 并联,需将导线4的右端改接到接线柱 (选填“A”、“B”或“C”)上。 1 2 【答案】 短路 3 C/A 【详解】由电路图知,闭合开关S,电流从电源正极出来,不经过用电器,直接回到负极,所以电 路将发生短路。 为使两个灯泡串联,应拆除导线3,让电流逐一通过两灯。为使两灯并联连接,需要将导线4的右端改接到接线柱C或A上,则电流由电源正极出来后,分 为两个支路,即分别经过两灯,开关接在干路上,同时控制两灯。 20.如图所示,电源电压为3V,开关闭合后,电流表A的示数为0.3A,电流表A 的示数为0.2A 1 灯泡L、L 的连接方式是 联,灯泡L 两端的电压为 V,通过灯泡L 的电流为 A。 1 2 1 2 【答案】 并 3 0.1 【详解】由电路图可知,灯泡L、L 并列的接在电路两点间,所以L、L 的连接方式是并联。 1 2 1 2 根据并联电路电压特点可知,L 和L 两端的电压等于电源电压,所以灯泡L 两端的电压为3V。 1 2 1 由电路图可知,电流表A 测通过L 的电流,电流表A测干路电流,根据并联电路电流特点可知, 1 1 通过灯泡L 的电流为I=I-I=0.3A-0.2A=0.1A 2 2 1 21. 如图甲所示是高层建筑的墙体中有三根绞在一起的电线,可以用如图乙所示的“测量仪”连接 在XYZ端把它们区分开,将A和C拧在一起时,当“测量仪”连接在X、Y两端,灯泡发光,则 是同一根电线,接着拆开A和C,将A和B拧在一起,测量仪一端必须与 (选填“X”、“Y” 或“Z”)相连,另一端导线连接 次电路能将导线辨别开。 【答案】 BZ Z 1 【详解】将A和C拧在一起时,当“测量仪”连接在X、Y两端,灯泡发光说明此时电路时通路, 此时只有BZ没有连接,所以BZ应该时同一条电线;应为BZ是同一根导线,所以当将A和B拧在一 起时,Z端必须与测量仪相连,此时测量仪的另一端只需要连接X或Y一次即可将所有导线分辨开, 若与X相连,如果灯亮,则电路为通路,只剩C、Y,则CY为同一根导线,若灯不亮,此时电路为断 路,则AY为同一根导线。 22. 某活动小组连接了如图所示的电路。 (1)在连接过程中,开关应该是 (填“断开”或“闭合”)的;(2)如果闭合开关,两个灯泡都将 (填“正常发光”或“不发光”),出现 (填 “断路”或“短路”)现象; (3)发现问题后,甲同学想将电路全部拆散,重新连接,乙同学认为只需拆除c这一根导线,就 能改成两灯 (选填“串联”或“并联”)的正确电路。 【答案】 断开 不发光 短路 串联 【详解】(1)为保护电路,连接电路时,开关必须处于断开状态。 (2)根据电路图可知,闭合开关,电流从电源的正极出发,通过导线a、开关、导线b、c、e回 到电源负极,形成了电源短路,因此两个灯泡都不发光。 (3)根据电路图可知,拆除c这一根导线,电流从电源正极依次经过两个灯泡回到电源负极,则 两灯串联连接。 三、解答题(共46分。23题6分,27、28题每题7分,其余每空1分。计算题第27、28题要求 写出必要的文字说明、公式和演算过程) 23. 按要求作图。 (1)如图所示是未完成连接的实物电路,请在图中用笔画线代替导线按要求完成电路连接。要求: 两灯串联,电压表测量小灯泡L 两端电压,导线不能交叉。 2 【答案】见右图。 【详解】用导线将两灯串联,电压表测量小灯泡L 两端电压,则电压表应与小灯泡L 并联,用导 2 2 线将电压表负接线柱和小灯泡L 左接线柱相连。 2 (2)在如图所示的电路中,根据标出的电流方向,选用电源、电流表、电压表三个元件符号中的 两个,分别填进电路图的空缺处,填进后要求灯泡L 和L 并联。 1 2 【答案】见右图。 【详解】电池组是必不可少的,可先将其确定,根据电流方向,又因为要求两灯并联,且都能发 光,所以中间是电池组,且正极朝下;上边与L 串联,所以是电流表。如图所示。 2 24.小华只利用两节新的干电池,一个电压表,“ ”的灯,“ ”的灯一个额 定电压为 的小风扇,开关和导线若干,探究串联电路的电压特点。甲 乙 丙 (1)闭合开关前,小华发现电压表指针如图乙所示,他必须进行的操作是 ;如果在闭 合开关后,电压表指针如乙所示,则原因是 。 (2)调整完毕后,闭合开关,两灯均不亮,电压表示数为 ,若只有一处故障,出现上述现象 的原因可能是 ; (3)排除故障后,测得电压表示数如图丙所示,则AB两点间电压 V; (4)为了简化操作步骤,小华仅将电压表一侧的导线从 点改至C点,记录测得的电压 ,再将另一侧导线从 ,记录测得电压 ,比较 两者的关系,可以初步得出串联电 路的电压特点; (5)为了使结论具有普遍性,利用现有器材,下一步的操作是 。 【答案】(1)把电压表指针调零,电压表的正、负接线柱接反了;(2)灯泡L 断路;(3) 1 1.2;(4)B,A点改接到B点,U 和U+U;(5)用小风扇代替其中一只灯泡再次实验 2 1 3 【详解】(1)小华发现电压表指针如图乙所示,指针偏向零刻度线的左侧,故需要对电压表指针 调零。 闭合开关,发现电压表指针的偏转情况如图乙所示,即指针指向零刻度线的左侧,原因是:电压 表正负接线柱接反了。 (2) 闭合开关,两灯均不亮,则故障可能是断路,而电压表有示数,说明电压表与电源连通, 则故障可能是灯L 断路。 1 (3)因为电源是两节新的干电池,电压为3 V,所以电压表用的小量程,故示数为1.2V。 (4)将电压表一侧的导线从B点改至C点,即可测出总电压,记作U;再将另一侧导线从A点改 2 至B点,记录测得电压。 比较U 和U+U 的关系,可以初步得出串联电路的电压特点。 2 1 3 (5)为了使结论具有普遍性,应换用不同用电器进行多次实验,利用现有器材,下一步的操作是 用小风扇代替任一只灯再次实验。 25. 为了探究并联电路的电流规律,小星同学设计了如图甲所示的电路进行实验。 (1)图乙实物图中,电流表测量图甲中 (填“A”、“B”或“C”)处电流;(2)在测量电流的过程中,闭合开关前电流表的指针出现了如图丙所示的情况,出现该现象的原 因是 ; (3)在排除故障后,电流表测量C处电流的示数如图丁所示,则电流表的示数为 A; (4)小星接着测量A、B两处电流并把数据记录在表中,如表所示。他便得出结论:在并联电路 中, (用文字描述);同组的小王认为实验次数太少,应该更换 (填“不同”或“相 同”)规格的小灯泡重复多次实验,同时,小王指出表格设计不规范,存在问题为 。 A点的电流I B点的电流I C点的电流I A B C 测量结果 0.66 0.42 【答案】(1)A;(2)电流表没有调零;(3)0.24;(4)干路总电流等于各支路电流之和, 不同,电流没有单位 【详解】(1)电流表与待测电路串联,图乙实物图中,电流表在干路上,测图甲中A处电流。 (2)电流表使用前要调零,在测量电流的过程中,闭合开关前电流表的指针出现了如图丙所示的 情况,指针反向偏转,出现该现象的原因是电流表没有调零。 (3)在排除故障后,电流表测量C处电流的示数如图丁所示,则电流表的示数为0.24A。 (4)小星接着测量A、B两处电流并把数据记录在表中,如表所示。他便得出结论是:在并联电 路中,干路总电流等于各支路电流之和;由一组数据得出的结论有偶然性,为得出普遍性的结论,应 该更换不同规格的小灯泡多次实验,同时,小王指出表格设计不规范,存在的问题为电流没有单位。 26.某小组同学学习完成电路知识后,做了如下实验。 (1)他们想用一个新电池、一根导线点亮一个完好的灯泡,其中三位同学连接的电路如图1所示, 小灯泡能够发光的是 ,会出现短路的是 (以上两空均选填“A”、“B”或“C” ); (2)小华连接了如图2所示的电路探究“并联电路的特点”,她为了探究S₂的控制作用,S 应 1 (选填“闭合”或“断开”) ,再通过改变S 的状态观察两灯发光情况,发现S 断开时,L 2 2 1 亮、L 不亮,可以得出并联电路支路开关的作用,也能得出并联电路的用电器彼此 影响(选填 2 “相互”或“互不”) ;(3)小明用两个小灯泡设计一个电学实验盒,如图3所示,闭合开关时,两只小灯泡都亮了;断 开开关,两灯泡又同时熄灭,根据此现象可知两灯 (选填“一定串联”或“不一定串联”) 。 当他用图3所示元件并联接到图3中CD两端,短时间闭合开关,发现两个小灯泡均不亮,拆下此导线, 两灯均发光。则它们是 联的。 【答案】(1) C,B;(2)闭合,互不;(3)不一定串联,并。 【详解】(1)读图可知,C图中将灯泡用导线接在电源 的两极之间,从而形成电流的通路,可 以发光;B 图中,用导线直接连接了电源的两极,会造成电源 短路。 (2)为了探究S 的控制作用,S 应闭合,再通过改变S 的状态观察两灯发光情况,发现S 断开 2 1 2 2 时,L 支路仍正常工作,L 亮,L 支路断路,L 不亮,由此可知,并联电路的用电器彼此互不影响。 1 1 2 2 (3)串联电路中的开关控制整个电路,而并联 电路中,干路上的开关也控制整个电路;因此一 个开关控制两只灯泡的亮和灭,则两只灯泡既可以串联也可以并联。 当他用图3所示元件并联接到图3中CD两端,短时间闭合开关,发现两个小灯泡均不亮,说明两 灯均被短路,说明两灯不是串联,拆下此导线,两灯均发光,则它们是并联的。 27. 如图所示,当开关 闭合时,两只电流表 、 的示数分别如图所示。问: (1)电流表 读数是多少A? (2)通过灯泡 的电流是多少A? 【答案】(1)0.8;(2)0.32 【详解】(1)由图得,两灯泡并联,电流表A、A 分别测量干路电流、灯泡L 的电流,由图得 1 2 2 A 指针偏转角度比A 小,则说明A、A 量程分别选择0~3A、0~0.6A,分度值分别为0.1A、0.02A, 1 2 1 2 示数分别为0.8A,0.48A。 (2)通过灯泡L 的电流是I=I-I =0.8A-0.48A=0.32A 1 1 2 答:(1)电流表A 读数是0.8 A;(2)通过灯泡L 的电流是0.32 A。 1 1 28. 如图甲所示的电路中,电源电压为3V且保持不变,当只闭合开关S 时,电压表的示数如图乙 2 所示,问:(1)当只闭合开关S 时,灯泡L 和L 两端的电压分别为多少? 2 1 2 (2)当只闭合开关S 和S 时,电流表A 和A的示数分别为0.28A和0.5A,通过灯泡L 和L 的电 1 3 1 1 2 流分别为多少? (3)为了安全能将开关S、S 和S 同时闭合吗?若不小心将开关S、S 和S 同时闭合,将会发生 1 2 3 1 2 3 和看到什么现象? 【答案】(1)1.3V,1.7V;(2)0.28A,0.22A;(3)见解析 【详解】(1)根据电路图可知,当只闭合开关S 时,灯泡L 和L 串联,电压表测量L 两端的电 2 1 2 2 压,由图乙可知:电压表V选用小量程,分度值为0.1V,则电压表V的示数为1.7V,即 U=1.7V 2 根据串联电路两端电压等于各部分电路两端的电压之和,可得L 两端电压 1 U= U-U=3V-1.7V=1.3V 1 1 2 (2)当只闭合开关S 和S 时,灯泡L 和L 并联,电流表A测量干路电流,A 测量 L 支路的电 1 3 1 2 1 1 流,已知电流表A 和A的示数分别为0.28A和0.5A ,所以 1 I=0.5A,I=0.28A 1 根据并联电路干路电流等于各支路上的电流之和可得L 支路的电流 2 I=I-I=0.5A-0.28A=0.22A 2 1 (3)不能;若将开关S、S 和S 同时闭合,会造成电源短路,电流表A可能会烧坏,L 和L 都 1 2 3 1 2 不亮(电流表A可能会烧坏,电流表 A 和电压表 V无示数)。 1 29.小明设计的电路图如图甲,小灯泡L 和L 的额定电压分别为2.5V、1.5V; 1 2 (1)根据电路实物图,在乙图方框内画出对应的电路图 ; (2)电路正确连接后,闭合开关,两灯发光,如图丙电压表V 的示数为 ,V 的示数为 1 2 2.8V,L 是否正常发光 ;(选填“正常”或“不正常”) 2 (3)小明将L 换成额定电压为2.5V的LED,闭合开关后发现LED亮,而L 不亮; 1 2①小明认为此时L 烧断,他判断是否正确? ,依据是 ; 2 ②小芳认为L 两端电压不够,将图甲中的电池增至三节,闭合开关,结果两灯不亮,此时V、V 2 1 2 的示数均为4.4V,这可能是 烧断(选填“LED”或“L”)。 2 【答案】(1)见下图;(2)1.5V,不正常;(3)不正确,由串联电路的特点知,若L 烧断,则 2 整个电路断路,所以LED也不亮;(4)LED。 【详解】(1)由甲图知,当开关闭合时,电流从电源正极流出,依次灯泡L 和L 即两灯串联, 1 2 电压表V 测L 两端的电压,V 测L 和L 两端的电压,如下图所示 1 1 2 1 2 (2)电路正确连接后,闭合开关,两灯发光,如图丙,电压表V 选用0~3V的小量程,分度值为 1 0.1V,示数为1.5V,V 的示数为2.8V,由串联电路电压的规律,L 的电压为2.8V-1.5V=1.3V,小于灯 2 2 泡L 的额定电压,L 发光不正常。 2 2 (3)①因两灯串联,由串联电路的特点知,若L 烧断,则整个电路断路 ,所以LED也不亮,即 2 小明判断不正确。 ②若L 烧断,V 与电源没有连接,V 示数为0,不符合题意;若LED 烧断,V 与L 串联,L 不 2 1 1 1 2 2 发光,V 测电源电压,因并联电路各支路互不影响,故V、V 的示数均为4.4V,符合题意。故闭合开 1 1 2 关,两灯不亮,此时V、V 的示数均为4.4V,这可能是LED烧断。 1 2
