串联和并联练习题
一、填空题
1.将两个小灯泡_________接到电路中，我们就说这两个小灯泡是串联；将两个小
灯泡_________接到电路中，我们就说这两个小灯泡是并联.
2.你留心观察过街道上的路灯吗？当其中的任意一盏灯发生故障时，其他的灯还
能正常发亮.由此可以断定这些路灯是_________联的.
3.人体心脏的跳动是由_________来控制的.医生在人的胸部和四肢连上电极，就
可以在仪器上看到心脏跳动的_________随时间变化的曲线，这就是通常说的
_________，通过_________可以了解心脏的工作是否正常.

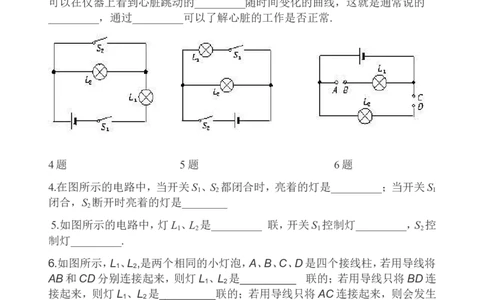

4题 5题 6题
4.在图所示的电路中，当开关S 、S 都闭合时，亮着的灯是_________；当开关S
1 2 1
闭合，S 断开时亮着的灯是________
2
5.如图所示的电路中，灯L 、L 是_________ 联，开关S 控制灯_________，S 控
1 2 1 2
制灯_________.
6.如图所示，L 、L ,是两个相同的小灯泡，A、B、C、D是四个接线柱，若用导线将
1 2
AB和CD分别连接起来，则灯L 、L 是_________ 联的；若用导线只将BD连
1 2
接起来，则灯L 、L 是_________联的；若用导线只将AC连接起来，则会发生
1 2
_________.
7.如图所示的电路中，属于两灯串联的电路是 ，属于两灯并联的电
路是 。
8．图所示
1的电路图中：
(1)灯泡EL1和EL2是______联。
(2)闭合开关，灯泡EL1______，灯泡 EL2______（选填“发光”、“不发
光”）。
( 3)灯泡EL1的灯丝断了，闭合开关，灯泡EL2______（选填“发光”、“不发
光”）。
9、如右图所示，要使灯L1和L2串联，应该闭合开关 ，断
开开关 ；如果要使灯L1与L2并联，则应该闭
合开关 ，断开开关 ，如果三只开关
全闭合，电路发生 。

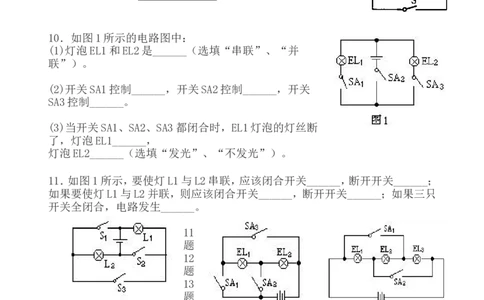

10．如图1所示的电路图中：
(1)灯泡EL1和EL2是______（选填“串联”、“并
联”）。
(2)开关SA1控制______，开关SA2控制______，开关
SA3控制______。
(3)当开关SA1、SA2、SA3都闭合时，EL1灯泡的灯丝断
了，灯泡EL1______，
灯泡EL2______（选填“发光”、“不发光”）。
11．如图1所示，要使灯L1与L2串联，应该闭合开关______，断开开关______；
如果要使灯L1与L2并联，则应该闭合开关______，断开开关______；如果三只
开关全闭合，电路发生______。
11
题
12
题
13
题
12．图1中，有三个开关SA1、SA2、SA3和两电灯EL1、EL2。则：
(1)闭合开关SA1，断开开关SA2、SA3。两电灯EL1、EL2的连接方法是______。
(2)断开开关SA1，闭合开关SA2、SA3，两电灯EL1、EL2的连接方法是______。
(3)如果把三个开关都闭合，那么电路处于______（选填“短路”、“通路”或
“断路”）。这种情况是______（选填“允许”、“不允许”）。
13．图2所示电路中，当闭合开关SA1和SA2，三灯的连接方法是______。断开开
2关SA1和SA2，三灯的连接方法是______。
14、如图所示，当S1，S2断开时，能亮的灯是______，它
们是_______联的。当S1，S2闭合时，能亮的灯是
______，它们是______联的。当S1闭合、S2断开时，能
亮的灯是______。
二、选择题

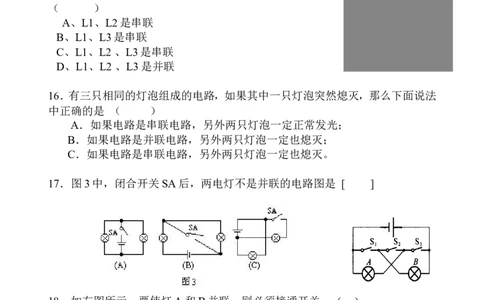

15．分析图所示的实物连接电路，下列说法中正确的是
（ ）
A、L1、L2是串联
B、L1、L3是串联
C、L1、L2 、L3是串联
D、L1、L2 、L3是并联
16．有三只相同的灯泡组成的电路，如果其中一只灯泡突然熄灭，那么下面说法
中正确的是 （ ）
A．如果电路是串联电路，另外两只灯泡一定正常发光；
B．如果电路是并联电路，另外两只灯泡一定也熄灭；
C．如果电路是串联电路，另外两只灯泡一定也熄灭。
17．图3中，闭合开关SA后，两电灯不是并联的电路图是 [ ]
18．如右图所示，要使灯A和B并联，则必须接通开关 ( )
A．Sl和S2 B．S2和S3
C．Sl和S3 D．S2
19．由一个电源、两个小灯泡、一个开关和几根导线连接成一个电路。当断开开关
时，两个灯泡都不发光；闭合开关，两个灯泡都发光，则下面说法中正确的是 （
）
A两灯泡一定是串联连接；
B两灯泡一定是并联连接；
3C以上两种情况都有可能。
20.由开关、电源和两个小灯泡组成的电路，当开关断开时，L 不发光，L 发光；当
1 2
开关闭合时，L 和L 都发光.关于电灯与开关的连接情况，下列说法中正确的是（
1 2
）
A.L 和L 并联，再与开关串联 B.L 和开关串联，再与L 并联
1 2 2 1
C.L 和开关并联，再与L 串联 D.L 和开关串联，再与L 并联
1 2 1 2

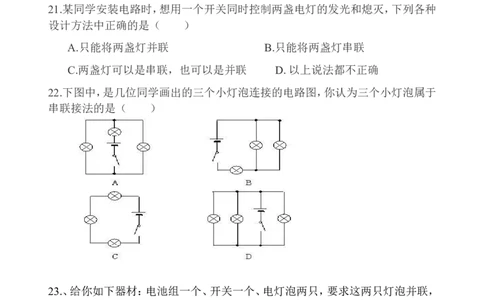

21.某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种
设计方法中正确的是（ ）
A.只能将两盏灯并联 B.只能将两盏灯串联
C.两盏灯可以是串联，也可以是并联 D. 以上说法都不正确
22.下图中，是几位同学画出的三个小灯泡连接的电路图，你认为三个小灯泡属于
串联接法的是（ ）
23.、给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡并联，
并用开关控制它们，你至少需要导线（ ）
A．3根 B．4根 C．5根 D．6根
三、作图题
24.将下图中的元件连接起来，形成串联电路并标出电流的方向.
4形成并联电路并标出电流的方向.（要求每个开关控制一个灯泡）
25．把图1中各电路元件接成串联电路。把图2中各电路元件接成并联电路（电键
接在干路上）。把图3中各电路元件接成并联电路。
26．用铅笔画线作导线，按照图6所示电路图，把图7所示的实物图连接起来。
27.现有电源一个、开关一个、灯泡一个、导线若干、发光二极管一个、声控开关一
个，请你设计一个电路，要求：当开关闭合时发光二极管发光，并且灯泡在声控开
关的作用下可亮、可灭；当开关断开时，发光二极管仍发光，但是不论声控开关怎
样作用灯泡不能发光.画出电路图.
28、根据图(a)的电路图，在图 (b)中画出对应的实物连接图．
529、将以下右边电路元件按左边电路图连接成实物图． (要求导线不交叉)
30、根据以下实物图，在右边画出相应的电路图．
31、如图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图
中元件连成电路．
