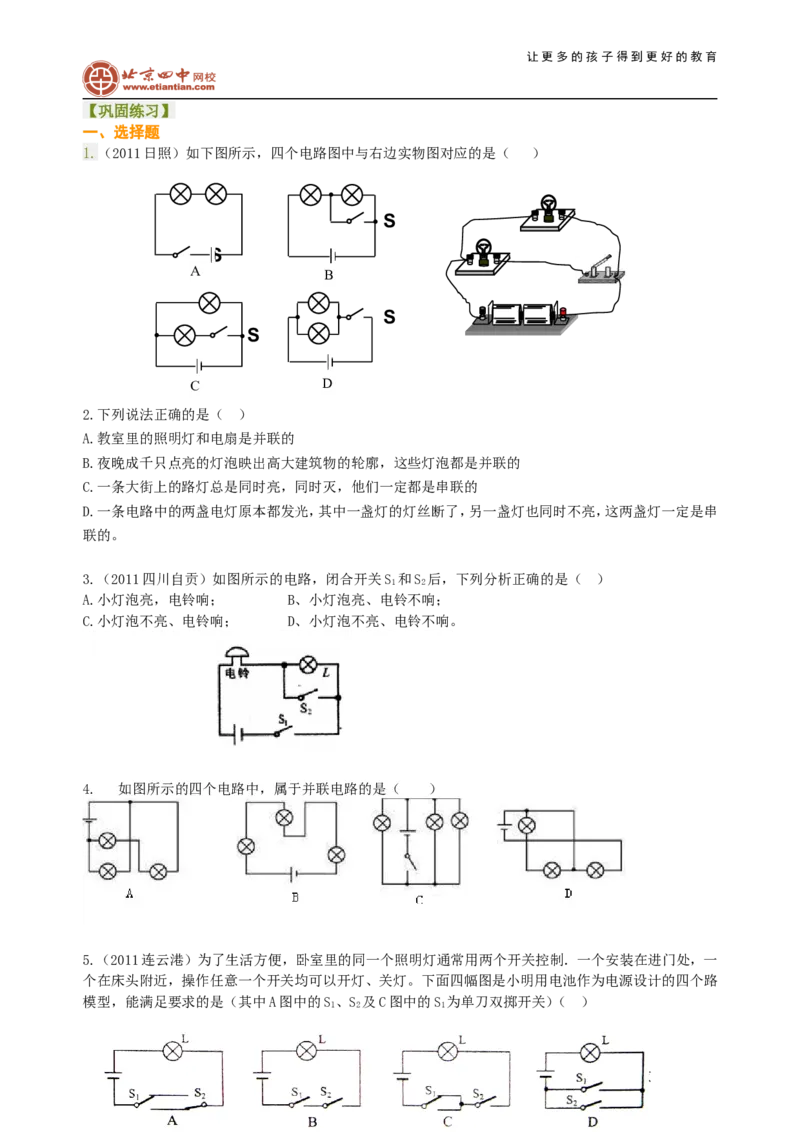

【巩固练习】
一、选择题
1.（2011日照）如下图所示，四个电路图中与右边实物图对应的是（ ）
S
S
A B
S
S
C D

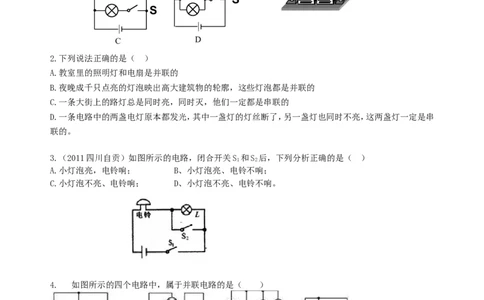

2.下列说法正确的是（ ）
A.教室里的照明灯和电扇是并联的
B.夜晚成千只点亮的灯泡映出高大建筑物的轮廓，这些灯泡都是并联的
C.一条大街上的路灯总是同时亮，同时灭，他们一定都是串联的
D.一条电路中的两盏电灯原本都发光，其中一盏灯的灯丝断了，另一盏灯也同时不亮，这两盏灯一定是串
联的。
3.（2011四川自贡）如图所示的电路，闭合开关S 和S 后，下列分析正确的是（ ）
1 2
A.小灯泡亮，电铃响； B、小灯泡亮、电铃不响；
C.小灯泡不亮、电铃响； D、小灯泡不亮、电铃不响。
4. 如图所示的四个电路中，属于并联电路的是（ ）
5.（2011连云港）为了生活方便，卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处，一
个在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图是小明用电池作为电源设计的四个路
模型，能满足要求的是（其中A图中的S、S 及C图中的S 为单刀双掷开关）（ ）
l 2 1
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共6页让更多的孩子得到更好的教育
6.由一个电源、两个小灯泡、一个开关和若干导线组成的电路中，当开关闭合时，两灯都亮，当开关断开时，
下列说法正确的是（ ）
A.如果两灯都不亮，则两灯一定是串联 B.如果两灯都不亮，则两灯一定是并联
C.如果只有一盏灯亮，则两灯一定是串联 D.如果只有一盏灯亮，则两灯一定是并联

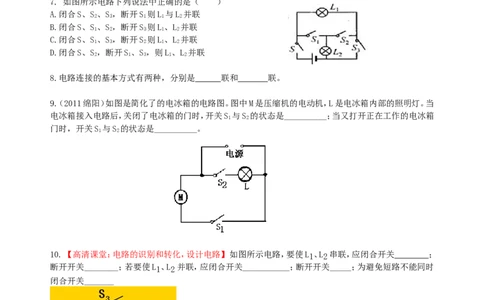

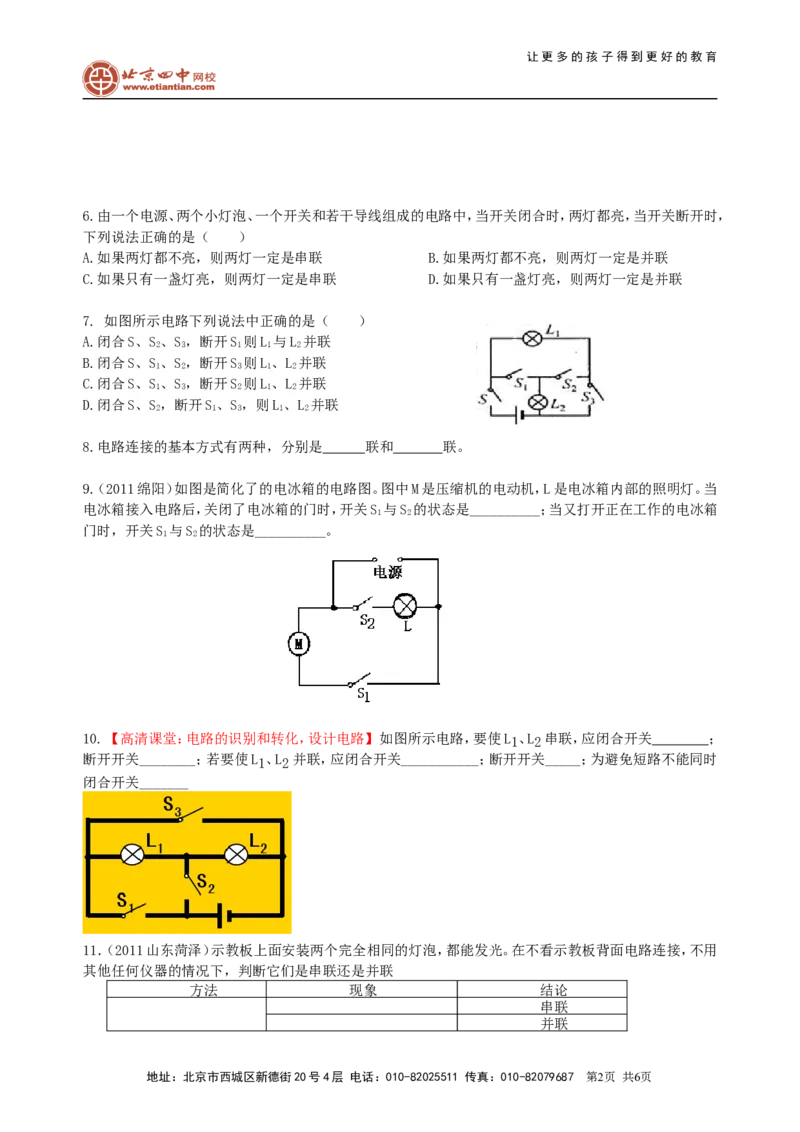

7. 如图所示电路下列说法中正确的是（ ）
A.闭合S、S、S，断开S 则L 与L 并联
2 3 1 1 2
B.闭合S、S、S，断开S 则L、L 并联
1 2 3 1 2
C.闭合S、S、S，断开S 则L、L 并联
1 3 2 1 2
D.闭合S、S，断开S、S，则L、L 并联
2 1 3 1 2
8.电路连接的基本方式有两种，分别是 联和 联。
9.（2011绵阳）如图是简化了的电冰箱的电路图。图中M是压缩机的电动机，L是电冰箱内部的照明灯。当
电冰箱接入电路后，关闭了电冰箱的门时，开关S 与S 的状态是__________；当又打开正在工作的电冰箱
1 2
门时，开关S 与S 的状态是__________。
1 2
10. 【高清课堂：电路的识别和转化，设计电路】 如图所示电路，要使L1、L2串联，应闭合开关 ；
断开开关________；若要使L1、L2并联，应闭合开关___________；断开开关_____；为避免短路不能同时
闭合开关_______
11．（2011山东菏泽）示教板上面安装两个完全相同的灯泡，都能发光。在不看示教板背面电路连接，不用
其他任何仪器的情况下，判断它们是串联还是并联
方法 现象 结论
串联
并联
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共6页让更多的孩子得到更好的教育

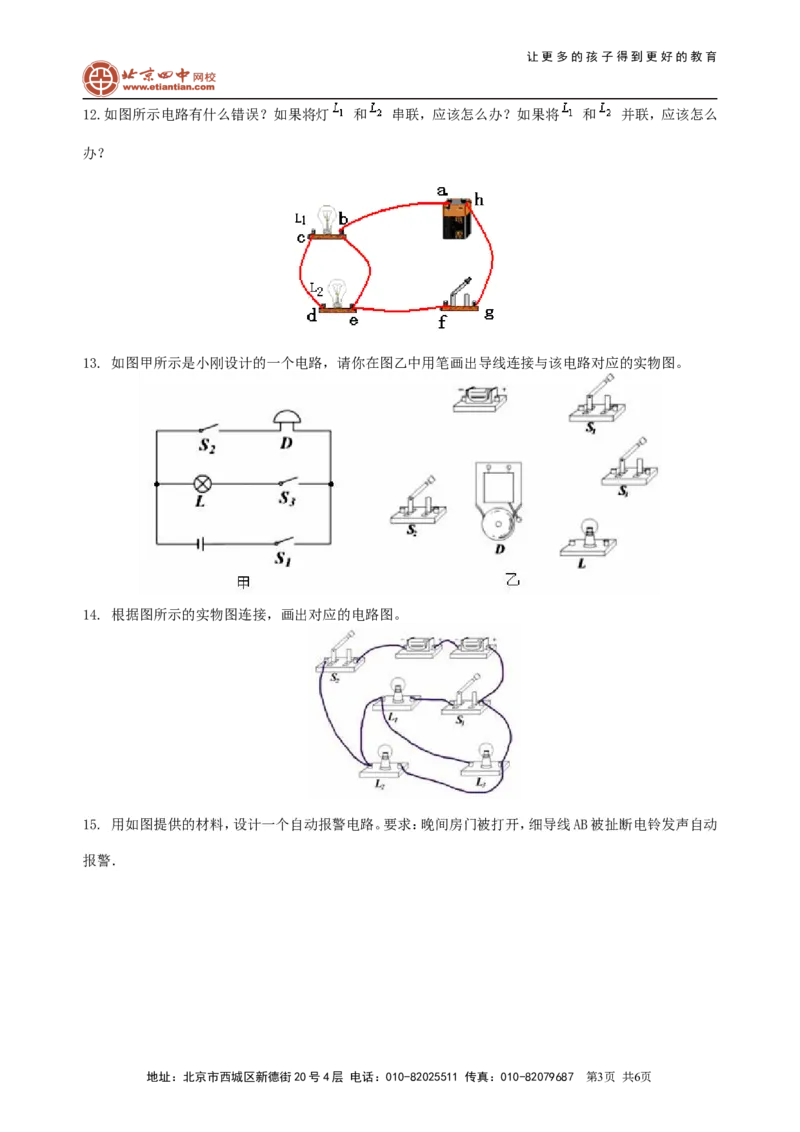

12.如图所示电路有什么错误？如果将灯 和 串联，应该怎么办？如果将 和 并联，应该怎么
办？
13. 如图甲所示是小刚设计的一个电路，请你在图乙中用笔画出导线连接与该电路对应的实物图。
14. 根据图所示的实物图连接，画出对应的电路图。

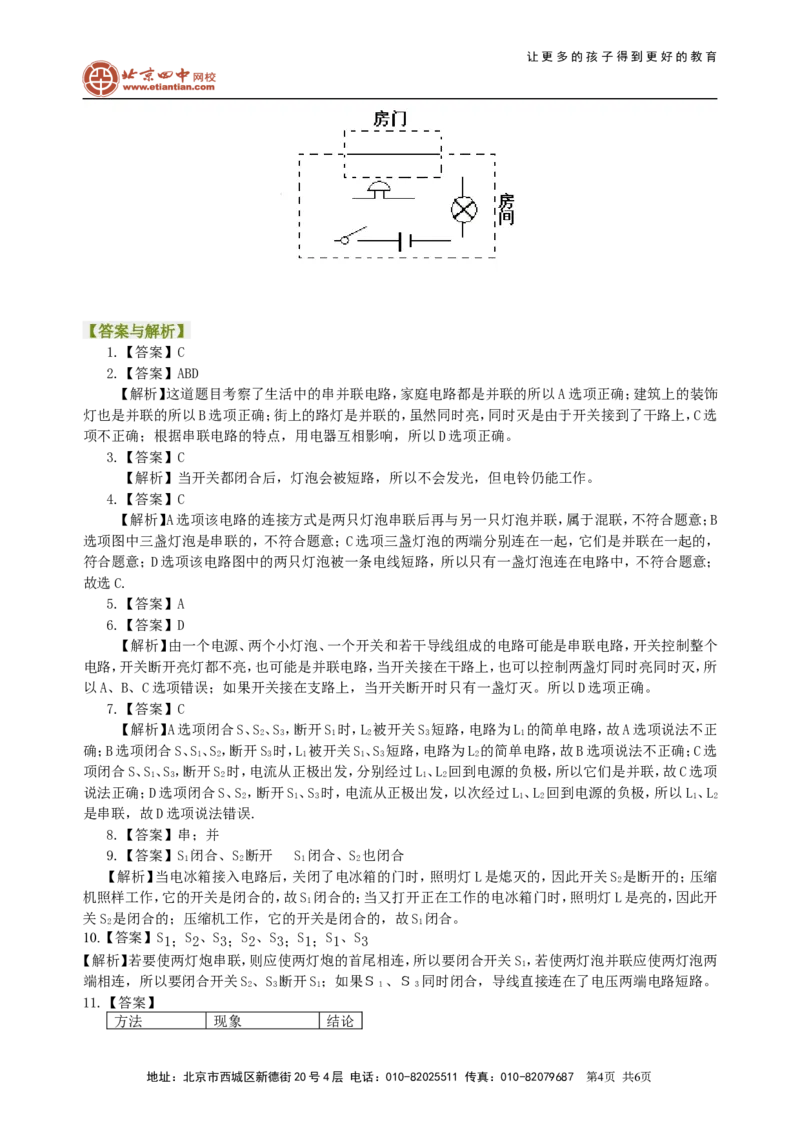

15. 用如图提供的材料，设计一个自动报警电路。要求：晚间房门被打开，细导线AB被扯断电铃发声自动
报警．
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共6页让更多的孩子得到更好的教育

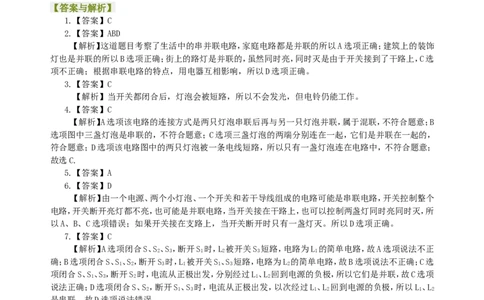

【答案与解析】
1.【答案】C
2.【答案】ABD
【解析】这道题目考察了生活中的串并联电路，家庭电路都是并联的所以A选项正确；建筑上的装饰
灯也是并联的所以B选项正确；街上的路灯是并联的，虽然同时亮，同时灭是由于开关接到了干路上，C选
项不正确；根据串联电路的特点，用电器互相影响，所以D选项正确。
3.【答案】C
【解析】当开关都闭合后，灯泡会被短路，所以不会发光，但电铃仍能工作。
4.【答案】C
【解析】A选项该电路的连接方式是两只灯泡串联后再与另一只灯泡并联，属于混联，不符合题意；B
选项图中三盏灯泡是串联的，不符合题意；C选项三盏灯泡的两端分别连在一起，它们是并联在一起的，
符合题意；D选项该电路图中的两只灯泡被一条电线短路，所以只有一盏灯泡连在电路中，不符合题意；
故选C.
5.【答案】A
6.【答案】D
【解析】由一个电源、两个小灯泡、一个开关和若干导线组成的电路可能是串联电路，开关控制整个
电路，开关断开亮灯都不亮，也可能是并联电路，当开关接在干路上，也可以控制两盏灯同时亮同时灭，所
以A、B、C选项错误；如果开关接在支路上，当开关断开时只有一盏灯灭。所以D选项正确。
7.【答案】C
【解析】A选项闭合S、S、S，断开S 时，L 被开关S 短路，电路为L 的简单电路，故A选项说法不正
2 3 1 2 3 1
确；B选项闭合S、S、S，断开S 时，L 被开关S、S 短路，电路为L 的简单电路，故B选项说法不正确；C选
1 2 3 1 1 3 2
项闭合S、S、S，断开S 时，电流从正极出发，分别经过L、L 回到电源的负极，所以它们是并联，故C选项
1 3 2 1 2
说法正确；D选项闭合S、S，断开S、S 时，电流从正极出发，以次经过L、L 回到电源的负极，所以L、L
2 1 3 1 2 1 2
是串联，故D选项说法错误.
8.【答案】串；并
9.【答案】S 闭合、S 断开 S 闭合、S 也闭合
1 2 1 2
【解析】当电冰箱接入电路后，关闭了电冰箱的门时，照明灯L是熄灭的，因此开关S 是断开的；压缩
2
机照样工作，它的开关是闭合的，故S 闭合的；当又打开正在工作的电冰箱门时，照明灯L是亮的，因此开
1
关S 是闭合的；压缩机工作，它的开关是闭合的，故S 闭合。
2 1
10.【答案】S1；S2、S3；S2、S3；S1；S1、S3
【解析】若要使两灯炮串联，则应使两灯炮的首尾相连，所以要闭合开关S，若使两灯泡并联应使两灯泡两
1
端相连，所以要闭合开关S、S 断开S；如果Ｓ 、Ｓ 同时闭合，导线直接连在了电压两端电路短路。
2 3 1 １ ３
11.【答案】
方法 现象 结论
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共6页让更多的孩子得到更好的教育
拧下一只灯光 另一只灯泡灭
另一只灯泡仍亮
【解析】用电器串联时，任何一只用电器开路则其它用电器都不能正常工作；并联电路时，任何一个用电器
开路，不会影响其它用电器的工作，即并联电路中各用电器可以单独工作，互不影响。所以这道题目可以
用“摘除法”来判断用电器是串联还是并联。

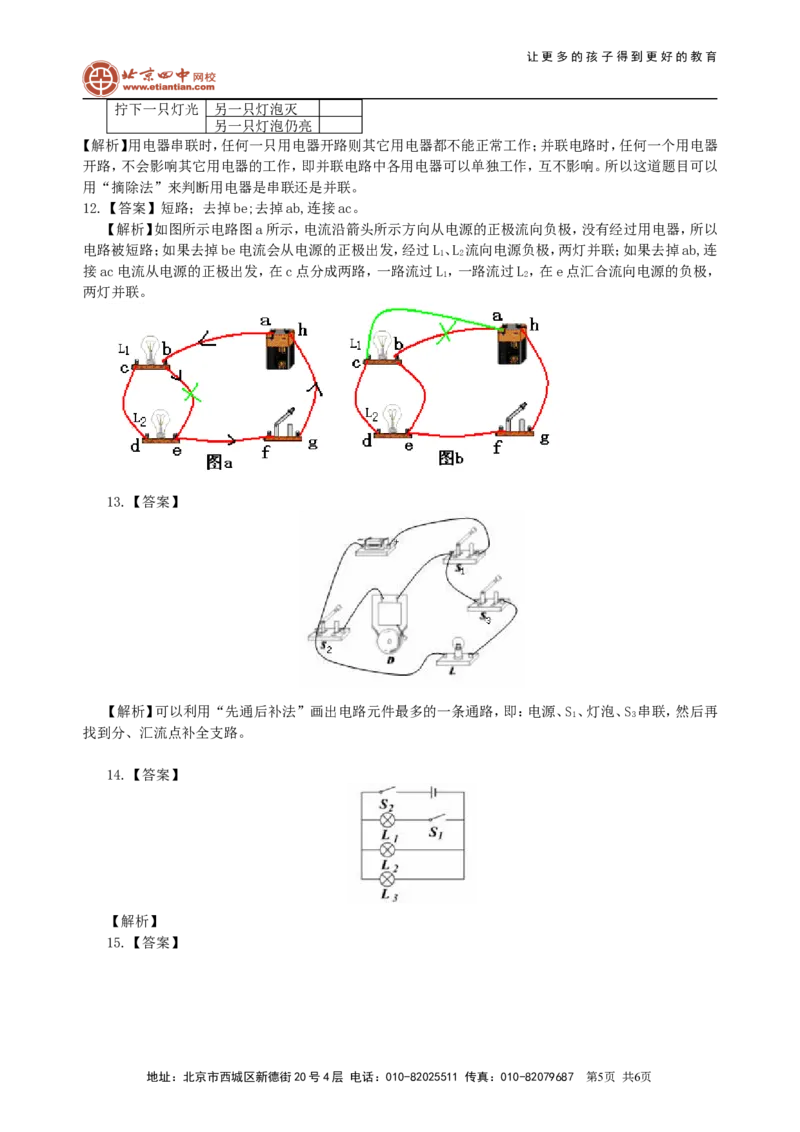

12.【答案】短路；去掉be;去掉ab,连接ac。
【解析】如图所示电路图a所示，电流沿箭头所示方向从电源的正极流向负极，没有经过用电器，所以
电路被短路；如果去掉be电流会从电源的正极出发，经过L、L 流向电源负极，两灯并联；如果去掉ab,连
1 2
接ac电流从电源的正极出发，在c点分成两路，一路流过L，一路流过L，在e点汇合流向电源的负极，
1 2
两灯并联。
13.【答案】
【解析】可以利用“先通后补法”画出电路元件最多的一条通路，即：电源、S、灯泡、S 串联，然后再
1 3
找到分、汇流点补全支路。
14.【答案】
【解析】
15.【答案】
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第5页 共6页让更多的孩子得到更好的教育
【解析】根据题意可知，房门没被打开时，AB导线与电铃并联，电铃被短路，没有电流通过铃不响；房门
