电阻的测量与计算
_____________________________________________________________________ ______ ___
____________________________________________________________________________
1．教学重点：学会使用电压表和电流表测小灯泡的电阻的方法，会设计用伏安法测量电阻的实验。通
过对实验数据的分析，加深对电阻概念的正确理解。
2．教学难点：引导学生分析实验数据、发现规律，加深对电阻是一种属性的认识 。
一、伏安法测量小灯泡的电阻
【实验目的】证明灯丝电阻与温度有关。
【实验器材】小灯泡、电流表、电压表、滑动变阻器、电源、开关、导线。
【实验步骤】
① 画出电路图（见右图）。
② 按电路图连接实物， 开关 S 应断开，将滑动变阻器滑片 P 移到阻值最大端 。
③ 检查无误后闭合开关，移动滑片（眼睛看着电压表），分别记录三组电压、电流的对应值。
U
R
I
④ 断开开关。根据 ，计算出每次的电阻值R、R、R，并求出电阻的平均值。
1 2 3
【实验表格】次数 电压/V 电流/A 电阻/Ω
1
2
3
【实验结论】灯丝的电阻与温度有关。温度越高，灯丝电阻越大。
【注意事项】
① 接通电源后先通过变阻器把电压调到小灯泡的额定电压，然后从该电压开始依次降低。
② 滑动变阻器的作用：改变电阻两端的电压；保护电路。
③ 实验最后不能求电阻的平均值，因为：灯丝的电阻与温度有关。

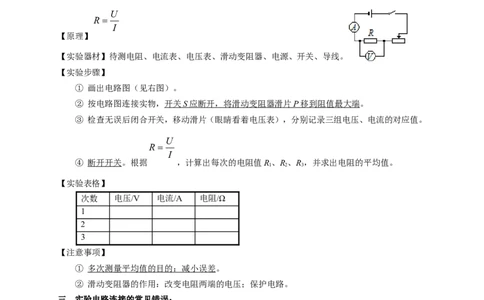

二、伏安法测电阻
U
R
I
【原理】
【实验器材】待测电阻、电流表、电压表、滑动变阻器、电源、开关、导线。
【实验步骤】
① 画出电路图（见右图）。
② 按电路图连接实物， 开关 S 应断开，将滑动变阻器滑片 P 移到阻值最大端 。
③ 检查无误后闭合开关，移动滑片（眼睛看着电压表），分别记录三组电压、电流的对应值。
U
R
I
④ 断开开关。根据 ，计算出每次的电阻值R、R、R，并求出电阻的平均值。
1 2 3
【实验表格】
次数 电压/V 电流/A 电阻/Ω
1
2
3
【注意事项】
① 多次测量平均值的目的：减小误差。
② 滑动变阻器的作用：改变电阻两端的电压；保护电路。
三、实验电路连接的常见错误：
（1）电流表（电压表）的“＋”“－”接线柱接错了。
（2）电流表（电压表）的量程选大/小了。
（3）滑动变阻器的接线柱接错了（同时接在上/下接线柱）。
（4）电流表没有与被测用电器串联（如并联）；电压表没有与被测用电器并联（如串联或与其他用电器
并联）
（5）连接电路时开关没有断开。
四、实验过程中常见故障及分析
在实验过程中，常见的故障有灯泡不亮、电流表无示数、电压表无示数、电流表无示数但电压表
有示数且接近电源电压等。在电路有故障时要先断开开关，并分析故障原因。具体分析如下：(1)灯泡不亮，故障原因可能是灯泡与灯座处接触不良，或灯丝烧断，或灯泡被短路，或灯泡两接
线柱到电源两极间的电路中某处出现断路。
(2)电流表无示数，故障原因可能是电流表短路，或从电流表两接线柱到电源两极间的电路中某
处断路。
(3)电压表无示数，故障可能是电压表被短路，或从电压表两接线柱到电源两极间的电路中某处
断路。
(4)电流表无示数但电压表有示数且接近电源电压，故障为灯泡断路，使电压表与电流表串联在
电路中，电压表相当于测量电源电压。

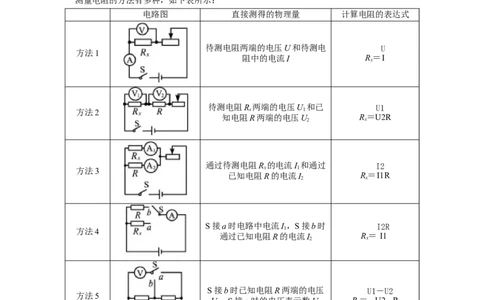

五、其他方法测电阻
测量电阻的方法有多种，如下表所示：
电路图 直接测得的物理量 计算电阻的表达式
待测电阻两端的电压U和待测电 U
方法1
阻中的电流I R＝I
x
待测电阻R 两端的电压U 和已 U1
方法2 x 1
知电阻R两端的电压U R＝U2R
2 x
通过待测电阻R 的电流I 和通过 I2
方法3 x 1
已知电阻R的电流I R＝I1R
2 x
S接a时电路中电流I，S接b时 I2R
方法4 1
通过已知电阻R的电流I R＝ I1
2 x
S接b时已知电阻R两端的电压 U1－U2
方法5
U，S接a时的电压表示数U R＝ U2 R
2 1 x
题型一：伏安法测电阻的探究实验
例1．（2014•黄冈）在测量“小灯泡正常发光时的电阻”的实验中，选用电压恒为6V的电源，额定电
压“3.8V”的小灯泡．如图甲中是未连接完整的实验电路．（1）请你用笔画线代替导线，将图甲所示的实物电路连接完整．（要求：滑动变阻器的滑片P向A端移
动时小灯泡变暗，连线不能交叉）
（2）闭合开关后，调节滑动变阻器的滑片P，当电压表示数为 V时，小灯泡正常发光．此时电
流表的示数如图乙所示，则灯泡正常发光的电阻是 Ω．
（3）若实验时，上述电路中仅电压表 上标有“15V”的接线柱已损坏，且暂无条件修复．在不更换器材
的情况下为了能继续完成实验，你的方法是： ．

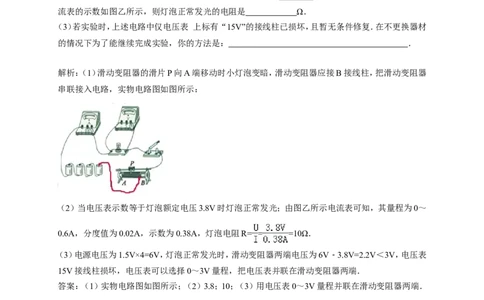

解析：（1）滑动变阻器的滑片P向A端移动时小灯泡变暗，滑动变阻器应接B接线柱，把滑动变阻器
串联接入电路，实物电路图如图所示：
（2）当电压表示数等于灯泡额定电压3.8V时灯泡正常发光；由图乙所示电流表可知，其量程为0～
0.6A，分度值为0.02A，示数为0.38A，灯泡电阻R= = =10Ω．
（3）电源电压为1.5V×4=6V，灯泡正常发光时，滑动变阻器两端电压为6V﹣3.8V=2.2V＜3V，电压表
15V接线柱损坏，电压表可以选择0～3V量程，把电压表并联在滑动变阻器两端．
答案：（1）实物电路图如图所示；（2）3.8；10；（3）用电压表0～3V量程并联在滑动变阻器两端．
例2．【江苏省宿迁市2015年中考物理试题】如图是小华测量小灯泡电阻的电路，灯泡不发光时电阻
约为6Ω．
（1）请你用笔画线代替导线将电路连接完整.
（2）开关闭合前，应将滑动变阻器的滑片P移至 端.（选填“A”或“B”）
（3）闭合开关，发现灯泡不亮，电流表指针几乎不偏转，电压表示数接近电源电压．则电路故障的原因
可能是 .
（4）通过数据分析，小华得到了灯泡电阻随温度升高而增大的结论.若将图中的小灯泡更换成定值电
阻，下述实验可以完成的是 .A．探究电流通过导体时产生的热量与导体电阻的关系
B．探究导体中的电流与导体两端电压的关系
C．探究电流的磁场强弱与电流大小的关系
D．探究导体中的电流与导体电阻的关系
解析：（1）读图可知，电源电压为2节干电池，不超过3V，则电路中的电流I= = =0.5A，因此电流
表选择0～0.6A量程；变阻器选择上方任一接线柱，将它们与灯泡串联在一起，如图所示．
（2）闭合开关前，变阻器的滑片应置于最大阻值处，即移到图中的B端；
（3）闭合开关，发现灯泡不亮，电流表指针几乎不偏转，说明电路断路．电压表示数接近电源电压，说
明电压表并联部分断路，则电路故障的原因可能是灯泡断路．
（4）A．探究电流通过导体时产生的热量与导体电阻的关系时，应至少有两个不同的电阻进行对比实
验，故A不合题意；
B．探究导体中的电流与导体两端电压的关系，应保持电阻不变，小灯泡更换成定值电阻后，阻值不变，
故B符合题意；
C．探究电流的磁场强弱与电流大小的关系，应使用通电螺线管，而不是定值电阻，故C不合题意；
D．探究导体中的电流与导体电阻的关系，应保持电压一定，多次改变阻值，一个定值电阻不能完成探
究，故D不合题意．
答案：（1）如上图所示；（2）B （3）灯丝断了（或灯泡接触不良） （4）B
例3．（海南省2015年初中毕业生学业水平考试）图甲是用伏安法测未知电阻R的实验图。（1）请用笔画线代替导线，将图甲中实物电路连接完整
（2）闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V,电流表示数如图乙所示其读数为I=
A , 则未知电阻R= Ω。
（3）若实验中只有一个电压表和一个已知电阻R0，小明设计了如图丙所示的电路，同样可以测量未知
电阻Rx，请在空格内将实验步骤补充完整
① 闭合S、断开S，用电压表测出待测电阻Rx两端的电压为U
1 1[
② ，用电压表测出电源的电压U
③请写出用测量值U 、U 及R 来表示Rx的表达式：Rx=
1 0
解析：（1）变阻器应串联在电路中，可将导线一端接在变阻器上端，另一端接在电阻R右端，如图所示．
（2）读图可知，电流表的量程为0～0.6A，其分度值为0.02A，则电流表的示数为0.3A．
由公式I= 得，R= = =8Ω；
（3）实验步骤：
①闭合开关S、断开S ，用电压表测出待测电阻R 两端的电压为U ；
1 x 1
②闭合开关S、S ，用电压表测出电源的电压U；
1
③因串联电路中总电压等于各分电压之和，
所以，R 两端的电压：U =U﹣U =U﹣U ，
0 0 x 1
因串联电路中各处的电流相等，所以，I= = ，即 = ，解得：R = ．
x
答案：（1）如上图所示； （2）0.3；8； （3）②闭合开关S、S ；③ ．
1
例4．（山东省德州市2015中考物理试题）如图甲所示是测量定值电阻R 阻值的实验电路，器材可以
x
满足实验要求。(1) 同学们按照电路图正确连接电路后，闭合开关，改变电阻R 两端的电压进行了三次测量，其中第
x
二次实验中电流表的示数如图乙所示，请将表格中的实验数据补充完整。
实验次数 1 2 3
电压U/V 1.0 1.6 1.8
电流I／A 0.3 2 0. 56
源:Zxxk.Com]
电阻R／Ω 3.13 3. 21
x
电阻的平均值R′／Ω
x
(2)同学们又设计了两种测量方案，方案中定值电阻的阻值为R。
0
①方案一：闭合开关S，如果电压表V 和V 的读数分别为U和U，则电阻R 的阻值表达式为
1 2 l 2 x
R =__________________。
x
②方案二：电路中R≠R，将S接到a，读出电流表的示数I；再将S接到b，读出电流表的I；由IR= I
x 0 1 2 1 0 2
R 可得R=IR/I 。请判断结果是否正确并简要说明理由：____________________________
x x 1 0 2
解析：（1）由图乙可知，此时电流I =0.5A，阻值R = = =3.2Ω，
2 2
测量结果为：R= = =3.18Ω．
（2）①流过电路的电流I= ，电阻R 的阻值R = = = ，
x x
②该方案不正确，因为：在串联电路中，用电器两端电压与其阻值成正比，当开关S由a拨到b时，电
阻R 和R 两端的电压不相等．
0 X
答案：（1）0.50（或0.5） 3.20（或3.2） 3.18 （ 2）①UR/U ②该方案不正确，滑动变阻器接入电路的
2 0 1
阻值不为0时，两种情况下R 和R 两端的电压不相等。
X 0
例5．（2014•广安）小红在做“伏安法测小灯泡的电阻”的实验中：（1）根据实验目的，将实验器材连接成实验电路，如图甲所示．但粗心的小红有一根导线连接错误，请
你帮小红在接错的那根导线上打“×”，然后另画一根导线使电路连接正确．
（2）电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的示数如图乙所示，
则此次实验测得的小灯泡的电阻值R 是 Ω．
x
（3）若小灯泡的额定电压为2.5V，现用该电路来测小灯泡的额定功率，此时应将变阻器的滑片P向
滑动．（选填“左”或“右”）
解析：（1）电压表并联在灯泡和滑动变阻器的两端，测灯泡和滑动变阻器的总电压，所以电压表的
“3”接线柱和滑动变阻器左下端接线柱连接错误，应把电压表并联在灯泡两端，电压表的“3”接线柱
和灯泡右端接线柱连接，如下图：
（2）由图知：电压表选择的是0～3V量程，对应的分度值为0.1V，此时的示数为1.9V；
电流表选择的是0～0.6A量程，对应的分度值为0.02A，此时的示数为0.38A；
待测电阻的阻值为R= =5Ω．
（3）闭合开关时，灯泡两端电压低于额定电压，所以要提高灯泡两端的电压，需要减小电路电阻，即应
将滑片P向左端移动．
解答： ：（1）
；
（2）5； （3）左．
基础演练1．在测量电阻的实验中，所给的电压表有“0～3V”和“0～15V”两个量程，电流表有“0～0.6A”和
“0～3A”两个量程，电源是两节干电池串联，待测电阻的阻值大约是10Ω，那么，电压表应选的量
程
为_____ _，电流表应选量程为_____ ___。
2．用如图17.3-1甲所示的电路图，研究电流、电压和电阻关系时，若只改变滑动变阻器的阻值，可以
探究电流与______的关系；也可用于伏安法测电阻，实验时小明观察到两个电表的示数如图17.3-1乙
所示，则小明测得R的电阻是_____欧。
3．如图17.3-2所示的电路，闭合开关，小灯泡正常发光。若将小灯泡和电流表的位置互换，则闭合开
关后的现象是 （ ）
A．小灯泡不发光，电压表没有示数
B．小灯泡不发光，电流表没有示数
C．小灯泡正常发光，电压表没有示数
D．小灯泡正常发光，电流表没有示数
4．在“伏安法测定值电阻的阻值”的实验中，为了使被测电阻阻值测得更准
确些，下列方法可行的是 （ ）
A．在可能的情况下，加在电阻两端的电压要尽量大一些
B．通过电阻的电流尽量大一些
C．取测得的平均值作为待测电阻的阻值
D．以上办法都可以
5．在物理实验中，对物理量进行多次测量，有的是为了通过多次测量提高精度，有的是为了通过多次
测量寻找规律。下面四个实验中，哪个是通过多次测量提高精度 （ ）
A．在探究“并联电路中干路电流与各支路电流的关系”时测量多组对应的干路电流和各支路电
流
B．在探究“串联电路各点间电压的关系”时测量多组对应的总电压和各部分电路两端的电压
C．在探究“电阻上的电流跟两端电压的关系”时测量多组对应的电流和电压值
D．在“测量定值定值的电阻”时，测量多组对应的电流和电压值
6．小聪用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图17.3-3甲所示，与电
阻R串联的电流表的示数如图17.3-3乙所示，则电压表的示数为______V，电流表的示数为______A，
电 阻 R的阻值为______Ω。7．用“伏安法”测电阻的实验有两种情况：一种是测定值电阻阻值的大小，另一种是测小灯泡阻值
的大小。测定值电阻阻值的大小时，多次测量的目的是_________________；测小灯泡阻值的大小时，
不能求平均值，原因是__________________________ _，
多次测量的目的_____________________________________________。
8．如图 17.3-4 是李江同学为测量小灯泡电阻而连的电路，有关该实验的以下说法错误的是
（ ）
A．闭合开关前，应将滑动变阻器的滑片滑到最左端
B．实验过程中两电表都有可能需要换接较小的量程
C．所测小灯泡的电阻可能随电压表的示数的不同而不同
D．在如图位置闭合开关后，向左移动滑动变阻器的滑片，小灯泡变亮
9．对于“探究电流跟电阻的关系”和“伏安法测量定值电阻的阻值”的这两个实验，下列说法不正
确的是 （ ）
A．它们都是采用控制变量的研究方法
B．它们的实验电路在教科书中是相同的
C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系
D．后者多次测量的目的是取电阻的平均值，减小误差
10．在测量电阻约为10Ω的定值电阻Rx的实验中，小明和小亮用如图17.3-5甲所示的器材进行实验。
（1）用笔 画线代替导线在甲
图中完成实物 电路连接，要求滑
动变阻器的滑片向右滑动时连入电路的电阻变小。
（2）小明把最后一根导线连接完毕后，看到电压表和电流表立即有较大示数。小亮认为在实验操
作中有两处错误，其中一处 ；还有
一处是 。
（3）改正错误后，小明改变Rx两端的电压和电流，两次测得的电阻值分别为R =10.1Ω，
1
R =10.2Ω，第三次测量时，电流表的示数为0.26A，电压表的示数如图乙所示。根据以上三次实验数据，
2
最后得出Rx= Ω。参考答案：1． 0～3V 0～0.6A 2．电压 5 3．C 4．C 5．D 6．2.5 0.5 5
7．求平均值减小实验误差 灯丝电阻随温度而改变 测出小灯泡在不同电压下的电阻值
8．D 9．A
10．（1）如图1所示
（2）滑 动变阻
器的滑片没有滑到阻值最大的位置 连接电路时开关没有断开
（3）10.1
巩固提高
1．如图17.3-6所示，小丽同学利用电压表和电流表测量电阻R 的阻值(约9Ω左右)，电源选用两节干
1
电池。
(1)按图甲电路，将图乙中电流表正确连入电路
(2)该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V不变，你认为
发生故障的原因可能是_________________或___________________。
(3)清除故障后，小明将滑片P向左滑动时，电压表示数将________(填“增大”、“减小”、“不
变”)，当P滑到某一位置时，两表读数如图丙所示，由此可知R=____Ω。你认为这个结果可靠吗?
，理由是_____________________________ 。
2．如图17.3-7甲是测量小灯泡（U =2.5V）电阻的电路，电源电压恒为4V。
额（1）请将图甲中的电路连接完整。（要求滑片P向右滑动时电灯变亮，导线不允许交叉）
（2）实验中，滑动变阻器除了保护电路外，还可以 。
（3）下表是记录的部分实验数据，图乙是第1次实验中电流表的示数，该示数为 A。这5次实
验中，灯泡电阻的最大值为 Ω（结果保留两位小数）。为了完成这5次实验，应该选取最大阻
值不小于 Ω的滑动变阻器。
实验次数 1 2 3 4 5
电压U/V 2.5 2.0 1.5 1.0 0.5
电流I/A 0.22 0.19 0.16 0.10
3．图10所示是小玲测量小灯泡的电阻所用的器材，已知小灯泡的额定电压是3.8V。
⑴请你用笔画线代替导线，将实物电路连接完整，要求
导线不能交叉。
⑵闭合开关前，滑动变阻器的滑片 P应移动到______
端（填“左”或“右”）。
⑶进行实验时，小玲闭合开关后发现电压表的示数接
近4.5V，然后她反复移动滑动变阻器的滑片P，电压
表的示数基本不变。由此可见，发生故障的原因可能
是滑动变阻器________或者是灯泡_____ ___。
⑷排除故障后，小玲先后让滑动变阻器的滑片P在不同位置上做了三次实验，得出三组数据，并
根据每组数据正确计算出三个相应的电阻值，比较发现它们之间有较大差异，你认为产生这种
差异的原因是____________________。
4．某同学欲测量一只额定电压为2.5V的小灯泡正常工作时的电阻，请你与他一起边实验边思考，并
回答下列问题。
图11 图12 图13
（1）图11是即将完成的该实验的电路图。请在图中三个“○”内正确填入“灯泡”、“电流表 ”和“电压表 ”的电路符号，完成该电路图 。
（2）按电路图连接完电路，闭合开关快速试触的瞬间，电流表和电压表出现了如图12所示的情况，
经检查，所有仪器、元件完好。请分析出现以上现象的可能原因（两表各写一条）。
①电流表： .
②电压表： .
（3）问题解决后，再次接通电路，为使小灯泡能正常发光，应调节滑动变阻器使电压表示数为
V。小灯泡正常发光时，电流表的示数如图13所示，则流过小灯泡的电流为 A，该灯泡正
常工作时的电阻是 Ω。
5．同学们要测量电阻Rx的阻值(其阻值约几百欧)，实验室能提供的器材有：干电池两节、电流表、电
压表、滑动变阻器(“100W、2A”)、开关各一只、导线若干。
(1)某同学设计的实验电路如图所示，并要用此电路测量待测
电阻Rx的阻值，你认为这个方法是否可行?简述你的观
点。
(2)如果上述方法可行，画出电路图，并写出主要实验步骤和Rx表达式．如果上述方法不可行，请你
利用题中已有的器材设计出一种可行的实验方案。画出电路图，并写出主要实验步骤和 Rx表
达式。
6．在测量某一定值电阻R 阻值的实验中，张楠同学选定了如图所示的器材进行实验．实验过程中，由
x
于李骅同学的疏忽，做完实验后他才发现，把测量的电流值都写在草稿纸上而忘记填人记录表格
中．
实验次数 1 2 3 4 5
电压U／V 0.5 1.0 1.5 2.0 2.5
电流I／A（1）请你帮助李骅同学把记录在草稿纸上的电流值对应填人表格中，并写出你所依据的物理规律
是
（2）根据测量数据计算该定值电阻的阻值为 Ω（保留一位小数）
（3）根据实验所需电路，用笔画线代替导线完成下左图中的实物连接。
参考答案：
1．（1）如图2所示
（2）R 处断路 R 处短路
1 2
（3）增大 10 不可靠 没有多次测量求平均值
2．（1）如图3所示
（2）改变小灯泡两端的电压和流过小灯泡的的电流，多测几组 数
据
（3）0.24 10.42 35
3．⑴（如图4，2分） ⑵右 ⑶短路 开路 ⑷灯丝（钨丝）的电阻跟温度有关
4．
15．16．答案：
实验次数 1 2 3 4 5
电压U／V 0.5 1.0 1.5 2.0 2.5
电流I／A 0.10 0.18 0.30 0.42 0.50
（1）电阻一定时，流过电阻的电流随电压的增大而增大。 （填
欧姆定律也可）（1分）
（2）5.1（2分）（若有四舍五入错误不给分）
（3）（2分）如图所示
1．伏安法测电阻实验的原理是 ，在连接电路的过程中，开关必须处于
状态，滑动变阻器的滑片应位于阻值最 的一端．这主要是为了避免电路中 过大，以
致烧坏有关元件．接通电源后，先通过滑动变阻器把小灯泡两端电压调到 ．测量时，从
设备的安全考虑，应从额定电压开始逐次 电压，（填“升高”或“降低”）从而获得几组数据．
2．现要测定标有“3．8 V ，0．3 A”字样的小灯泡正常发光时灯丝的电阻值．给你提供的实验器材如下：
4．5 V和12 V的电源各一套（电源电压恒定），开关一只，导线若干，标有“5 Ω，2 A”和“10 Ω，1 A”
的滑动变阻器各一只，量程为0．6 A和3 A的电流表各一只．量程为3 V和15 V的电压表各一只．要
求测量时电表的示数必须超过所用量程的一半．
（1）应选用 V的电源；
（2）电流表的量程应选择 A；
（3）电压表的量程应选择 V；
（4）滑动变阻器的规格应选择 ．
3．通过导体a、b的电流随电压的变化情况如图1所示，则导体a、b的电阻相比较（ ）
A．R＞R
a b
B．R＝R
a b
C．R＜R
a b
D．无法确定
4．小宇做“测定小灯泡的电阻”实验(小灯泡标有 “2.5V"字样)，
在实验过程中得到了如下表所示的一组电压和电流的数据：
实验次序 1 2 3 4 5 6
灯泡两端的电压U（V） 0.5 1.0 1.5 2.0 2.5 3.0
通过灯泡的电流I（A） 0.18 0.22 0.26 0.3 0.31
灯泡发光情况 微亮—逐渐变亮
根据图3的实物电路，在方框内画出对应的电路图；(2)在连接电路时，开关应处于 状态，这是为了 ；闭合开关前，滑动变阻器
的滑片应调至 ，这是为了 ；
(3)正确连好电路后，闭合开关S，发现灯L不发光，故障的原因不可能是( )；
A．电流表处有开路 B．电压表与灯泡相连接的导线接触不良
C．导线接触不良 D．小灯泡L的灯丝断了
(4)灯泡正常发光时，电流表的示数如图4所示，请将读数填入表格中的空格处．此时小灯泡的电阻
为 ；(小数点后保留一位数字)
(5)分析比较表格中的数据可以看出，在灯丝中的电流逐渐增大的过程中，灯丝的电阻 ，进一
步分析表明： 。
5．小明所在的班级共有30位同学，常采用投票表决的方式来决定班级重大事宜，小明想设计一个表
决统计器，来快速地获知投赞成票(或反对票)的人数。为此，小明准备了下列器材：电源(电压为2V且
恒定)、开关(足够多)、电流表(表盘如图)、阻值100Ω的定值电阻(足够多)、导线若干
(1)画出表决器的电路原理图（可用“……”省去部分重复的电路）；
(2)通过计算改画图5中电流表的表盘刻度，使它能直接显示人数；
(3)写出表决器的使用方法6．小明和小亮利用图6所示的电路测未知电阻的阻值．
（1）根据他们连接的实验电路可知，电表甲应是 表．
（2）实验中他们检查电路无误后闭合开关，观察了两电表的示 数（如图
7）．计算出被测电阻R＝ Ω．
（3）完成了上步计算后小明认为实验就完成了，小亮则认为，仅这样就得出电阻的阻值不够可靠．原
因是 。
（4）为了得到更可靠的结果，你认为接下去他们的具体操作应是 。
参考答案：
1．R=U/I 、断开、大、电流、额定电压、升高 ； 2．4.5、15、0.6、10Ω、1A 3．C
4．(1)略；(2)断开、避免接线错误损坏电路元件、最大阻值处、保护电路；（3）B；（4）9.6Ω；（5）变大、灯
丝的电阻随温度的升高而增大
5． (1)（2） 如下图所示；
(3)使用方法：使用0～0.6A量程，投赞成
票的同学闭合开关(反对、弃权者都不动作)，读
出电流表上的人数，即为赞成人数。
6．（1）电压； （2）10；
（3）单独一次测量的结果误差可能较大；
（4）调节滑动变阻器，改变定值电阻两端的电压和通过的电流，多次测量求平均值。_________________________________________________________________________________
_________________________________________________________________________________
1．用电流表和电压表分别测量出通过小灯泡的电流I和小灯泡两端的电压U，就可以利用______来
计算出小灯泡的电阻。测量时，为了减小误差，需要测出_____电流和电压的数据。在电路中接入
______就可以改变通过小灯泡的电流。
2．某同学在“测量小灯泡的电阻”时，测得小灯泡两端的电压为3 V，通过小灯泡的电流为0.3 A，
则这个小灯泡的电阻是_____；当他调节滑动变阻器，使小灯泡两端的电压变为2.5 V时，通过小灯泡
的电流为_____。
3．如图所示，是某同学测量未知电阻R时所画的电路图，由于
粗心，他没有画出电压表和电流表的符号，_ __ __ 是电压表，
是 电流表；如果电源电压不变，当他将开
关S闭合，滑动变阻器的滑片P向上滑动时，表甲的示数将
，表乙的示数将 。
4．在“测量小灯泡的电阻”的实验中，闭合开关之前应该先调整变阻器的滑片，使它处于使电路中
电流_____的位置；接通电源后通过变阻器把电压调到_____，测量时将电压______，获得几组数据。
5．王铭同学测量小灯泡的电阻时，连接的电路如图2所示，当他闭合开关后，发现小灯泡正常发光，
电压表示数正常，电流表的示数为零，他分析可能有以下几种原因，你认为正确的是 （ ）
A．连接灯泡时用导线将两个接线柱短路了
B．连接电流表时用导线将两个接线柱短路了
C．电流表内部线圈烧断了
D．电流表完好，接线柱没有与导线接通
图2
6．张鱼同学连接的电路如图3所示，当他闭合开关S，将滑动变阻器的滑片P向上滑动时，以下叙述
的现象中，正确的是（电源电压不变） （ ）
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变小
D．电流表示数变小，电压表示数变大
图3
7．实验课上，老师让画出测量R 的电路图，有四位同学画出的电路图如图4所示，请你判断这四位同
x
学所画的电路图，正确的是 （ ）图4
8．在“测量小灯泡的电阻”的实验中，某同学在连接电路时，不小心将电流表和电压表换了位置，如
图5所示，可能出现的现象是 （ ）
A．电压表烧坏
B．小灯泡烧坏
C．电流表烧坏
D．小灯泡不亮
图5
10．某同学想测一个电阻器的阻值，可是，他手边只有一个电池组，一个电压表，一个阻值已知的电阻，
和足够的导线，请你帮他画出测量的电路图，并说明测量的步骤。
参考答案：
1．R=U/I，几组，滑动变阻器 2．10 Ω，0.25 A 3．甲，乙，增大，增大
4．最小，额定电压，逐次降低 5．B 6．A 7．C 8．D9．（1）略 （2）如图所示。 （3）向左端滑动，电压表、电流表示数均变小。
10．连接的电路如下图所示，闭合开关，记录电压表的读数U；然后断开a点，接到b点记录电压表的
1
读数U；R 两端的电压为U=U-U 通过R 的电流为I=U/R 电阻R=U/I=(U-U)R/U
2 x x 2 1 x 1 0 x x 2 1 0 1
课程顾问签字： 教学主管签字：
