学习目标：
1．会使用滑动变阻器来改变一段导体两端的电压；
2．会同时使用电压表和电流表测量一段导体两端的电压和其中的电流；
3．通过实验探究电流与电压和电阻的关系。
学案导学
通过前面的学习我们已经知道，电压是形成电流的原因，电压越大，电流越大；电阻是导体对电流的阻碍
作用，电阻越大，电流越小，那么电流与电压和电阻存在什么定量关系呢？
1.实验探究电流与电压的关系
探究电流与电压的关系时，要保持导体的电阻一定，改变导体两端电压，观察电流随电压的变化。
所以实验中用到的测量仪器有电流表和电压表，要改变导体两端电压，还需要滑动变阻器。

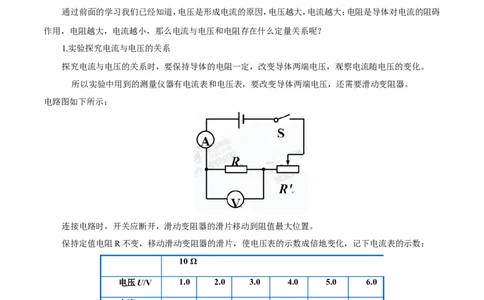

电路图如下所示：
连接电路时，开关应断开，滑动变阻器的滑片移动到阻值最大位置。
保持定值电阻R不变，移动滑动变阻器的滑片，使电压表的示数成倍地变化，记下电流表的示数：
10 Ω
电压U/V 1.0 2.0 3.0 4.0 5.0 6.0
电流I/A
绘制图像：I/A
O U
/V
结论：当电阻一定时，电流与电压成正比。
2.实验探究电流与电阻的关系
探究电流与电阻的关系时，要保持导体的两端的电压一定，改变导体的电阻，观察电流随电阻的变化。
所以实验中用到的测量仪器有电流表和电压表，要改变导体的电阻，所以要用到阻值不同的电阻器，此
外还需要滑动变阻器来保持导体两端电压一定。

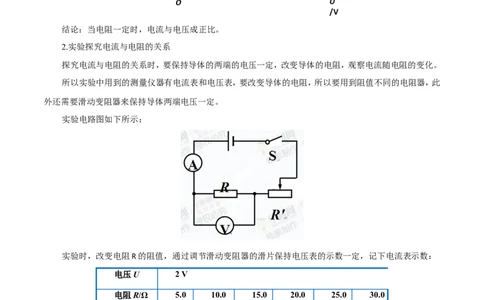

实验电路图如下所示：
实验时，改变电阻R的阻值，通过调节滑动变阻器的滑片保持电压表的示数一定，记下电流表示数：
电压U 2 V
电阻R/Ω 5.0 10.0 15.0 20.0 25.0 30.0
电流I/A结论：当电阻一定时，电流与电压成正比。

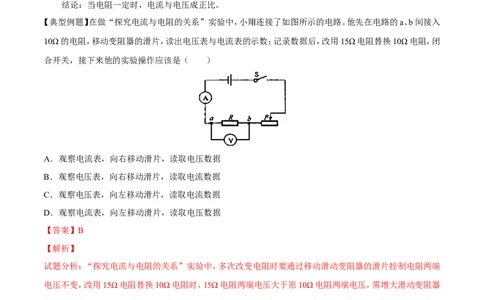

【典型例题】在做“探究电流与电阻的关系”实验中，小翔连接了如图所示的电路。他先在电路的a、b间接入
10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替换10Ω电阻，闭
合开关，接下来他的实验操作应该是（ ）
A．观察电流表，向右移动滑片，读取电压数据
B．观察电压表，向右移动滑片，读取电流数据
C．观察电压表，向左移动滑片，读取电流数据
D．观察电流表，向左移动滑片，读取电压数据
【答案】B
【解析】
试题分析：“探究电流与电阻的关系”实验中，多次改变电阻时要通过移动滑动变阻器的滑片控制电阻两端
电压不变，改用15Ω电阻替换10Ω电阻时，15Ω电阻两端电压大于原10Ω电阻两端电压，需增大滑动变阻器
接入电路电阻减小15Ω电阻两端电压，在观察电压表的同时向右移动滑片，直到电压表示数与原 10Ω电阻
两端电压相等时，读取电流表数据。对照各选项，B选项正确，选填B。
【针对训练1】在探究一个用电器中电流随电压变化关系时，李芳连接好的电路如图所示．闭合开关，发现电
流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化．李芳连接的电路有不妥之处，改正
的方法是（ ）A．将导线K的a端移至接线柱A
B．将导线L的b端移至接线柱B
C．将导线L的b端移至接线柱D
D．将导线M的c端移至接线柱B
【答案】C

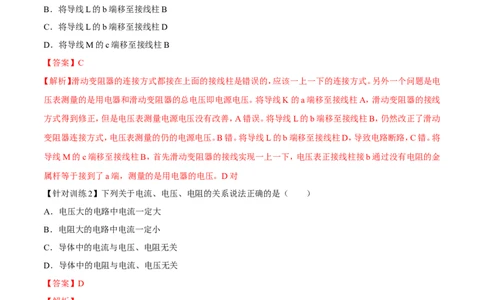

【解析】滑动变阻器的连接方式都接在上面的接线柱是错误的，应该一上一下的连接方式。另外一个问题是电
压表测量的是用电器和滑动变阻器的总电压即电源电压。将导线K的a端移至接线柱A，滑动变阻器的接线
方式得到修正，但是电压表测量电源电压没有改善，A错误。将导线L的b端移至接线柱B，仍然改正了滑动
变阻器连接方式，电压表测量的仍的电源电压。B错。将导线L的b端移至接线柱D，导致电路断路，C错。将
导线M的c端移至接线柱B，首先滑动变阻器的接线实现一上一下，电压表正接线柱接b通过没有电阻的金
属杆等于接到了a端，测量的是用电器的电压。D对
【针对训练2】下列关于电流、电压、电阻的关系说法正确的是（ ）
A．电压大的电路中电流一定大
B．电阻大的电路中电流一定小
C．导体中的电流与电压、电阻无关
D．导体中的电阻与电流、电压无关
【答案】D
【解析】
试题分析：A、只有在电阻一定时，电压大的电路中电流才一定大，故A错误；
B、只有在电压一定时，电阻大的电路中电流才一定小，故B错误；
C、导体中的电流与电压、电阻都有关系，故C错误；
D、导体电阻由导体材料、长度、横截面积决定，与导体的电压与电流无关，故D正确．故选D．
【针对训练3】图甲为小红同学设计的“探究电流与电阻关系”的实物电路图。
(1)连接电路时开关应处于 状态（选填“断开”或“闭合”）。
(2)开关闭合前，滑动变阻器的滑片P应移至 （选填“A”或“B”）端。(3)当小红同学闭合开关后，发现电流表无示数，电压表有示数且大小接近电源电压，则电路中出现的故障可
能是定值电阻发生了 （选填“短路”或“断路”）。
(4）排除故障后，移动滑动变阻器滑片P，当电压表示数为2V时，记下电流表示数。当将原来5Ω的电阻换成
10Ω的电阻后，电压表示数如图乙所示。要使电压表示数保持2V不变，应将滑动变阻器的滑片P向 （选填
“A”或“B”）端移动。
【答案】（1）断开 （2）A （3）断路 （4）A
【解析】
试题分析：（1）在连接电路时为了保护电路中电路元件的安全，应当开关断开。
（2）开关闭合前，滑动变阻器的滑片应当移动到接入电路阻值最大的位置，P应移动到A端。
（3）如果定值电阻短路，电流表有示数，电压表无示数，不符合题中描述的现象。定值电阻断路，整个电路断
路，电流表无示数，电压表相当于直接接在电源两端，示数与电源电源相接近。
（4）将原来5Ω的电阻换成10Ω的电阻后，电压表示数大于2V，要使电压表示数保持2V不变，要将滑动变阻
器接入电路的电阻变大，使定值电阻分得的电压减小，所以将P向A移动。
