第四章 光现象
第 4 节 光的折射
1.下列实例中，属于光的折射现象的是（ ）
A．日食和月食的形成
B．利用红外遥感技术监视森林火灾
C．注水后的游泳池看起来池底变浅
D．用平面镜改变光的传播方向

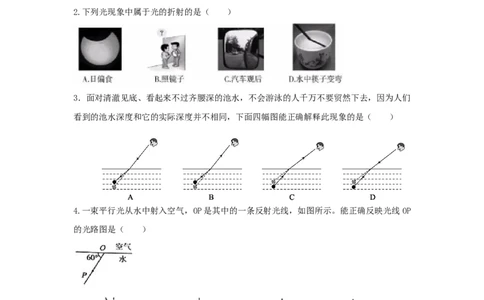

2.下列光现象中属于光的折射的是（ ）
3．面对清澈见底、看起来不过齐腰深的池水，不会游泳的人千万不要贸然下去，因为人们
看到的池水深度和它的实际深度并不相同，下面四幅图能正确解释此现象的是（ ）
4.一束平行光从水中射入空气，OP是其中的一条反射光线，如图所示。能正确反映光线 OP
的光路图是（ ）
5.光从空气斜射入玻璃中，入射角为 600，则折射角可能（ ）
A.等于 00 B.小于 600 C.等于 600 D.大于 600
6.如图所示的四种现象中，属于光的折射现象的是（ ）A B C D
A. 手在墙上形成的手影 B.水面处折断的筷子
C.汽车后视镜中的景物 D.树木在水中的倒影
7.诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷。其实诗人观察到的落
日并非太阳的实际位置（如图所示），而是太阳光经过不均匀的大气层发生了 所成的
像，太阳实际在图中 （选填“甲”或“乙”）的位置。
9.插人水中的铅笔看起来弯折了．这是光的 现象。
10.一束光从空气斜射到某液面上同时发生反射和折射，入射光线与液面成37°角，如图
所示。若反射光线与折射光线的夹角为 83°，则反射角的大小为 ，折射角的大小
为 。
11.如图所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线。
12.从空气射向水面的入射光线，在水面发生反射和折射现象，如图所示，给出了反射光线，
请你在图中画出入射光线和大致的折射光线。13.如图所示的是光从玻璃斜射入空气时入射光的光路情况，请在图中画出该入射光线的折
射光线的大致位置。
14.如图，光源S发出的一東光经墙上的平面镜反射后，射入游泳池中。请画出它经平面镜
发生反射及进入水中发生折射的光路图。
15.将一平面镜斜放在装有水倒水槽中，有一束光绒垂直射入水中，如图 10所示，请画出
这東光线经平丽镜反射后再由水射入空气中行进的光路图。
【答案】
16.如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光
线经过P点，折射光线经过A点，请在答题卡图中先通过虚线作图找出水面处的反射点，
再作出入射光线、反射光线和折射光线。
17.小柯分别探究了光从空气射入水中和从水射人空气中的折射规律，并记录了表一，表二两组数据。
（1）表一中“？”处的数据是______________。
（2）表二中“？”处的数据模不清，请综合分析两个表格中的数据，判断出这个数据应该
是______________。
