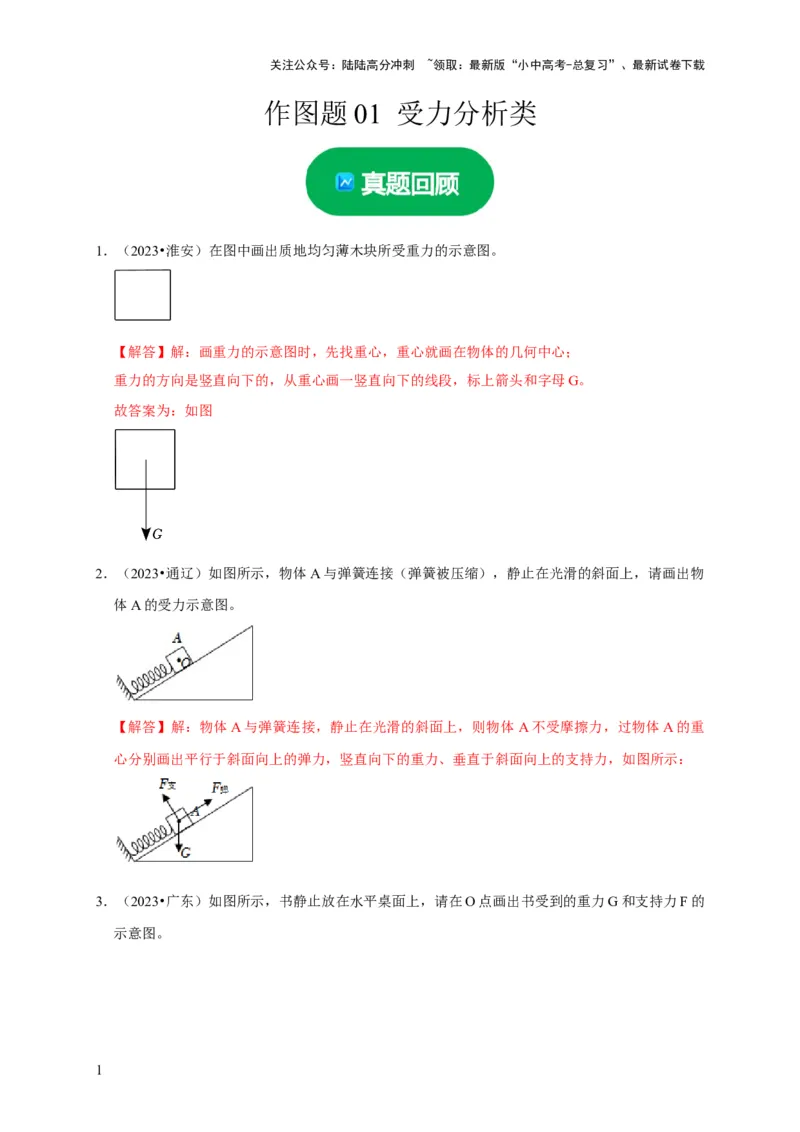

作图题 01 受力分析类
1．（2023•淮安）在图中画出质地均匀薄木块所受重力的示意图。
【解答】解：画重力的示意图时，先找重心，重心就画在物体的几何中心；
重力的方向是竖直向下的，从重心画一竖直向下的线段，标上箭头和字母G。
故答案为：如图
2．（2023•通辽）如图所示，物体A与弹簧连接（弹簧被压缩），静止在光滑的斜面上，请画出物
体A的受力示意图。
【解答】解：物体A与弹簧连接，静止在光滑的斜面上，则物体 A不受摩擦力，过物体A的重
心分别画出平行于斜面向上的弹力，竖直向下的重力、垂直于斜面向上的支持力，如图所示：

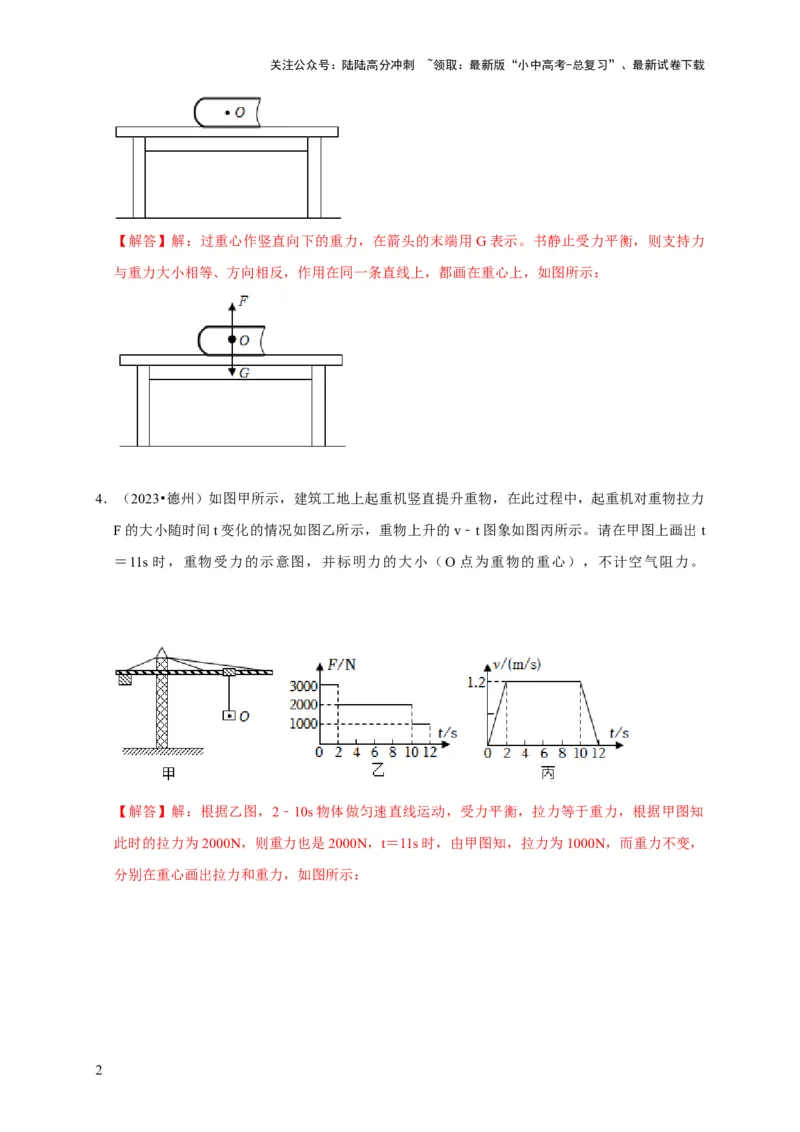

3．（2023•广东）如图所示，书静止放在水平桌面上，请在O点画出书受到的重力G和支持力F的
示意图。
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【解答】解：过重心作竖直向下的重力，在箭头的末端用G表示。书静止受力平衡，则支持力
与重力大小相等、方向相反，作用在同一条直线上，都画在重心上，如图所示：
4．（2023•德州）如图甲所示，建筑工地上起重机竖直提升重物，在此过程中，起重机对重物拉力
F的大小随时间t变化的情况如图乙所示，重物上升的v﹣t图象如图丙所示。请在甲图上画出t
＝11s 时，重物受力的示意图，并标明力的大小（O 点为重物的重心），不计空气阻力。
【解答】解：根据乙图，2﹣10s物体做匀速直线运动，受力平衡，拉力等于重力，根据甲图知
此时的拉力为2000N，则重力也是2000N，t＝11s时，由甲图知，拉力为1000N，而重力不变，
分别在重心画出拉力和重力，如图所示：
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

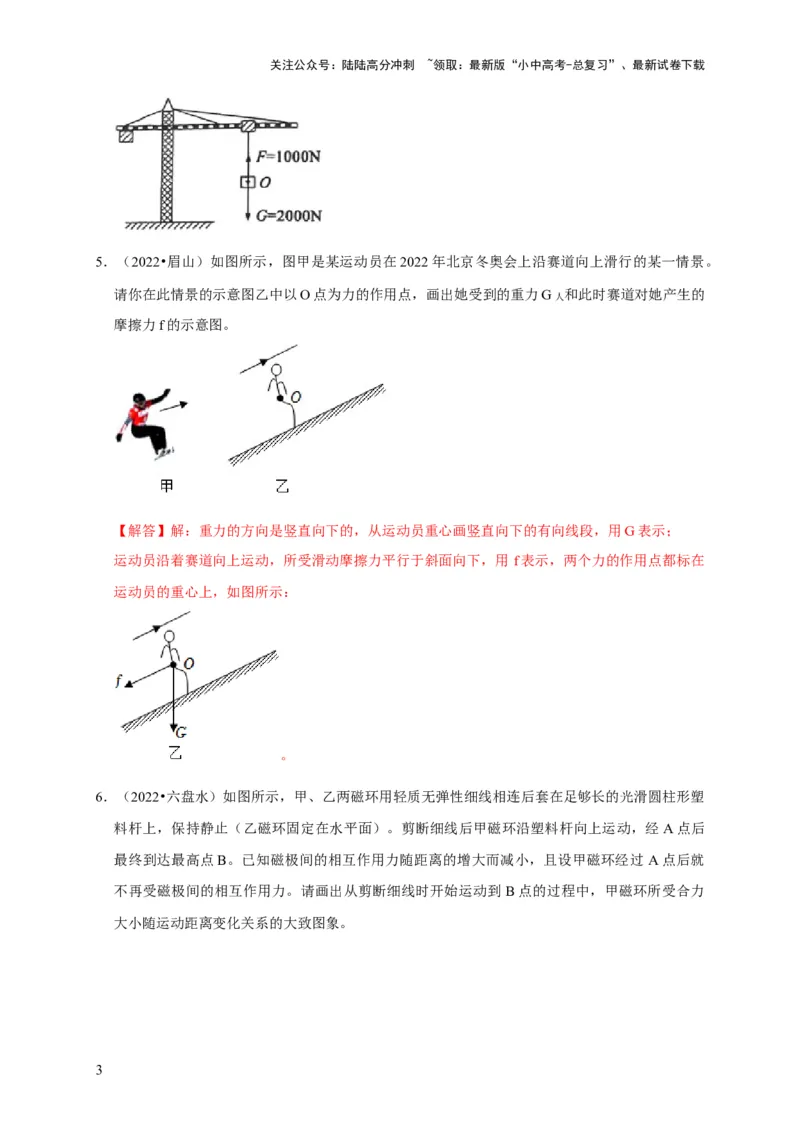

5．（2022•眉山）如图所示，图甲是某运动员在2022年北京冬奥会上沿赛道向上滑行的某一情景。
请你在此情景的示意图乙中以O点为力的作用点，画出她受到的重力G人 和此时赛道对她产生的
摩擦力f的示意图。
【解答】解：重力的方向是竖直向下的，从运动员重心画竖直向下的有向线段，用G表示；
运动员沿着赛道向上运动，所受滑动摩擦力平行于斜面向下，用 f表示，两个力的作用点都标在
运动员的重心上，如图所示：
。

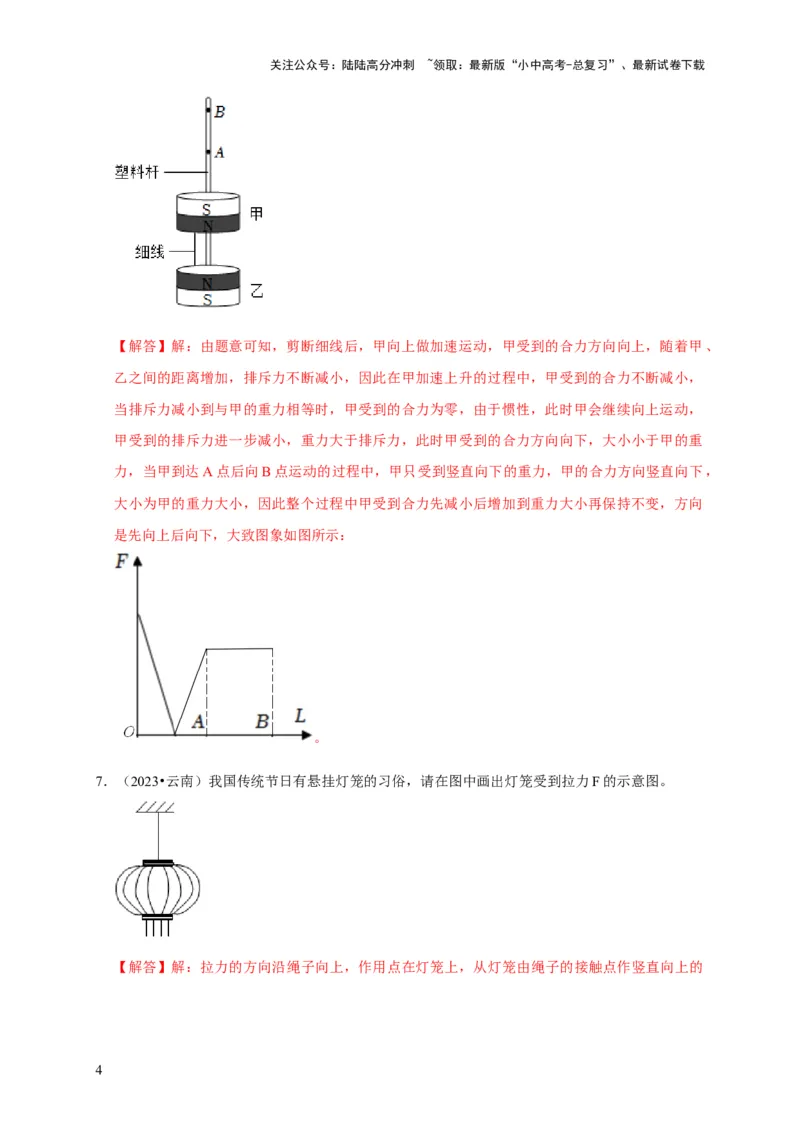

6．（2022•六盘水）如图所示，甲、乙两磁环用轻质无弹性细线相连后套在足够长的光滑圆柱形塑
料杆上，保持静止（乙磁环固定在水平面）。剪断细线后甲磁环沿塑料杆向上运动，经A点后
最终到达最高点B。已知磁极间的相互作用力随距离的增大而减小，且设甲磁环经过 A点后就
不再受磁极间的相互作用力。请画出从剪断细线时开始运动到 B点的过程中，甲磁环所受合力
大小随运动距离变化关系的大致图象。
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【解答】解：由题意可知，剪断细线后，甲向上做加速运动，甲受到的合力方向向上，随着甲、
乙之间的距离增加，排斥力不断减小，因此在甲加速上升的过程中，甲受到的合力不断减小，
当排斥力减小到与甲的重力相等时，甲受到的合力为零，由于惯性，此时甲会继续向上运动，
甲受到的排斥力进一步减小，重力大于排斥力，此时甲受到的合力方向向下，大小小于甲的重
力，当甲到达A点后向B点运动的过程中，甲只受到竖直向下的重力，甲的合力方向竖直向下，
大小为甲的重力大小，因此整个过程中甲受到合力先减小后增加到重力大小再保持不变，方向
是先向上后向下，大致图象如图所示：
。

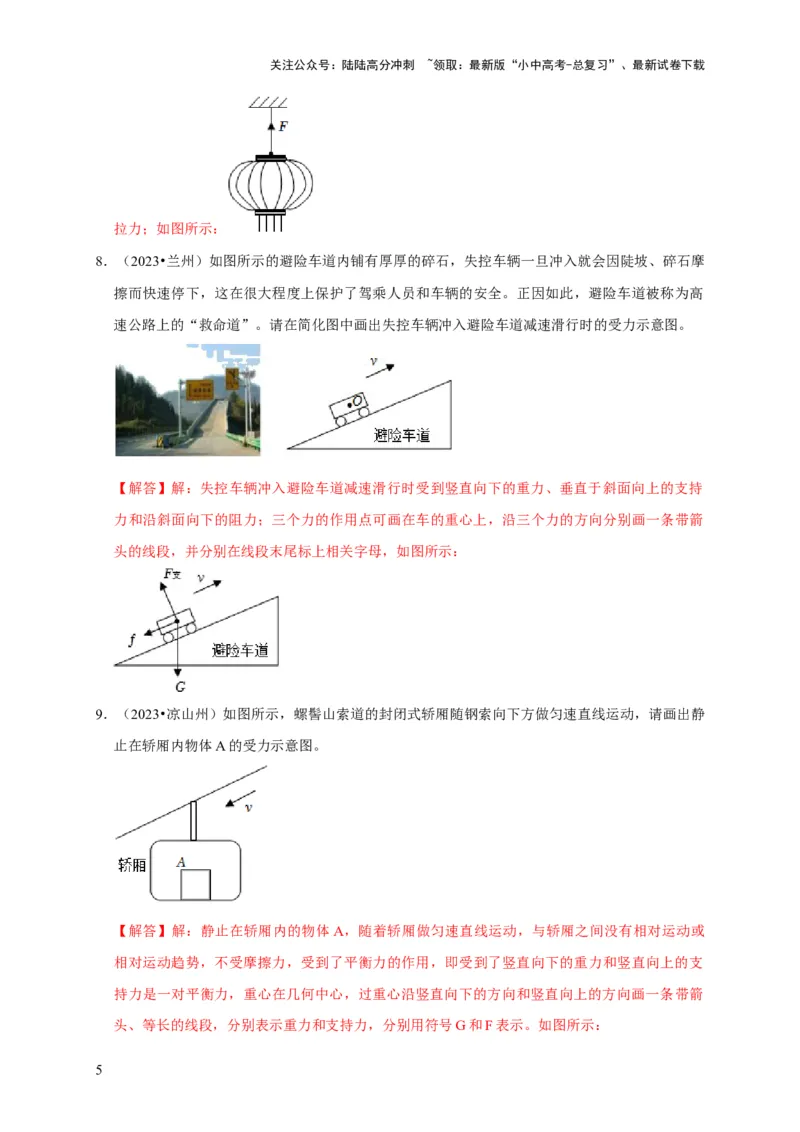

7．（2023•云南）我国传统节日有悬挂灯笼的习俗，请在图中画出灯笼受到拉力F的示意图。
【解答】解：拉力的方向沿绳子向上，作用点在灯笼上，从灯笼由绳子的接触点作竖直向上的
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
拉力；如图所示：
8．（2023•兰州）如图所示的避险车道内铺有厚厚的碎石，失控车辆一旦冲入就会因陡坡、碎石摩
擦而快速停下，这在很大程度上保护了驾乘人员和车辆的安全。正因如此，避险车道被称为高
速公路上的“救命道”。请在简化图中画出失控车辆冲入避险车道减速滑行时的受力示意图。
【解答】解：失控车辆冲入避险车道减速滑行时受到竖直向下的重力、垂直于斜面向上的支持
力和沿斜面向下的阻力；三个力的作用点可画在车的重心上，沿三个力的方向分别画一条带箭
头的线段，并分别在线段末尾标上相关字母，如图所示：
9．（2023•凉山州）如图所示，螺髻山索道的封闭式轿厢随钢索向下方做匀速直线运动，请画出静
止在轿厢内物体A的受力示意图。
【解答】解：静止在轿厢内的物体A，随着轿厢做匀速直线运动，与轿厢之间没有相对运动或
相对运动趋势，不受摩擦力，受到了平衡力的作用，即受到了竖直向下的重力和竖直向上的支
持力是一对平衡力，重心在几何中心，过重心沿竖直向下的方向和竖直向上的方向画一条带箭
头、等长的线段，分别表示重力和支持力，分别用符号G和F表示。如图所示：
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

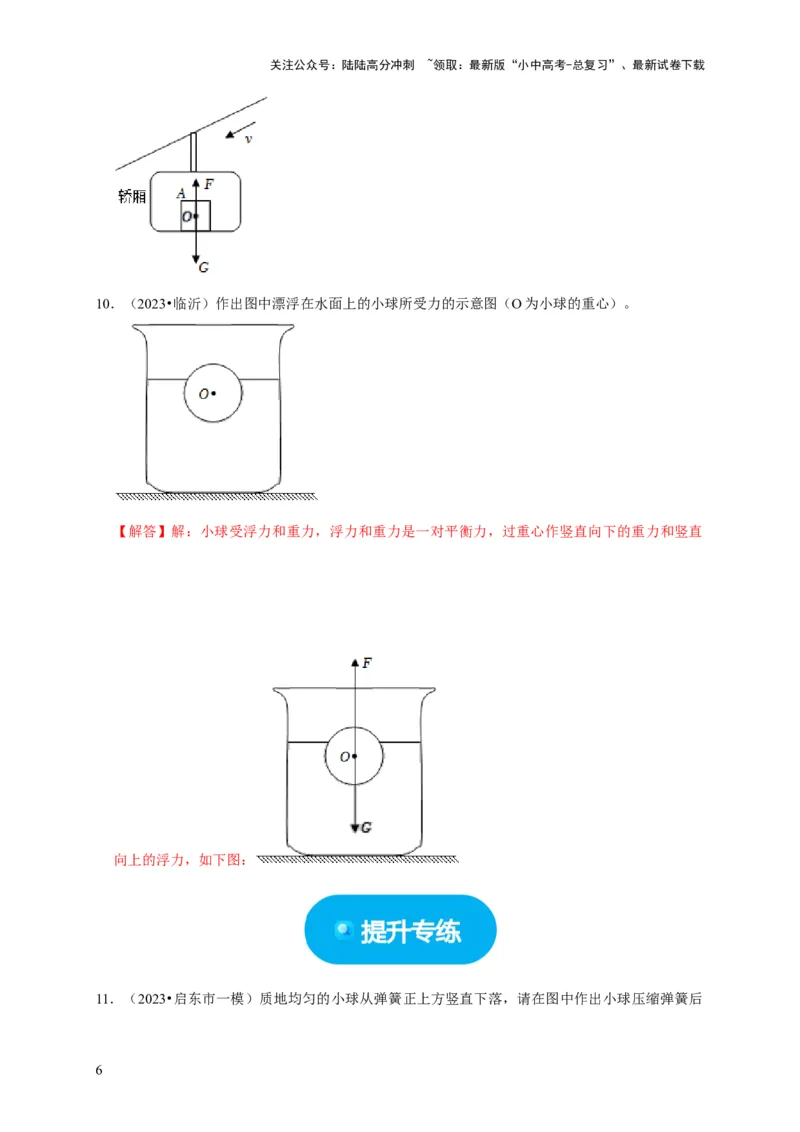

10．（2023•临沂）作出图中漂浮在水面上的小球所受力的示意图（O为小球的重心）。
【解答】解：小球受浮力和重力，浮力和重力是一对平衡力，过重心作竖直向下的重力和竖直
向上的浮力，如下图：

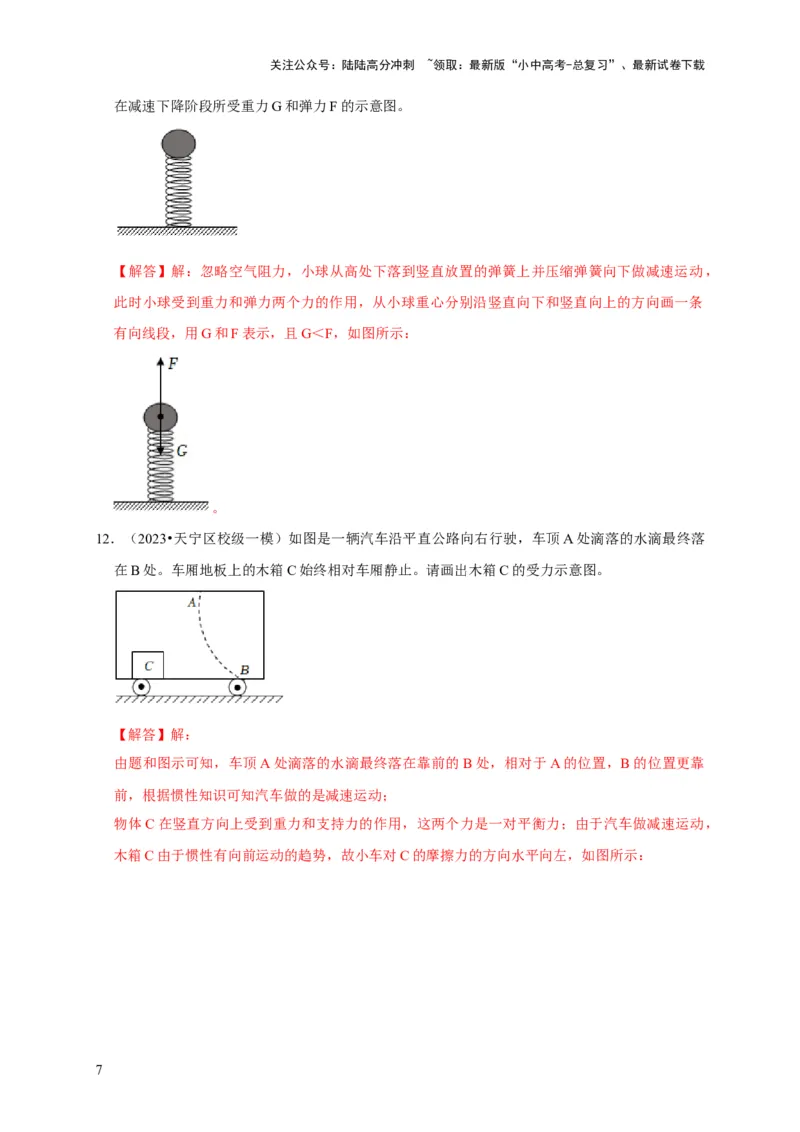

11．（2023•启东市一模）质地均匀的小球从弹簧正上方竖直下落，请在图中作出小球压缩弹簧后
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
在减速下降阶段所受重力G和弹力F的示意图。
【解答】解：忽略空气阻力，小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，
此时小球受到重力和弹力两个力的作用，从小球重心分别沿竖直向下和竖直向上的方向画一条
有向线段，用G和F表示，且G＜F，如图所示：
。
12．（2023•天宁区校级一模）如图是一辆汽车沿平直公路向右行驶，车顶A处滴落的水滴最终落
在B处。车厢地板上的木箱C始终相对车厢静止。请画出木箱C的受力示意图。
【解答】解：
由题和图示可知，车顶A处滴落的水滴最终落在靠前的B处，相对于A的位置，B的位置更靠
前，根据惯性知识可知汽车做的是减速运动；
物体C在竖直方向上受到重力和支持力的作用，这两个力是一对平衡力；由于汽车做减速运动，
木箱C由于惯性有向前运动的趋势，故小车对C的摩擦力的方向水平向左，如图所示：
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

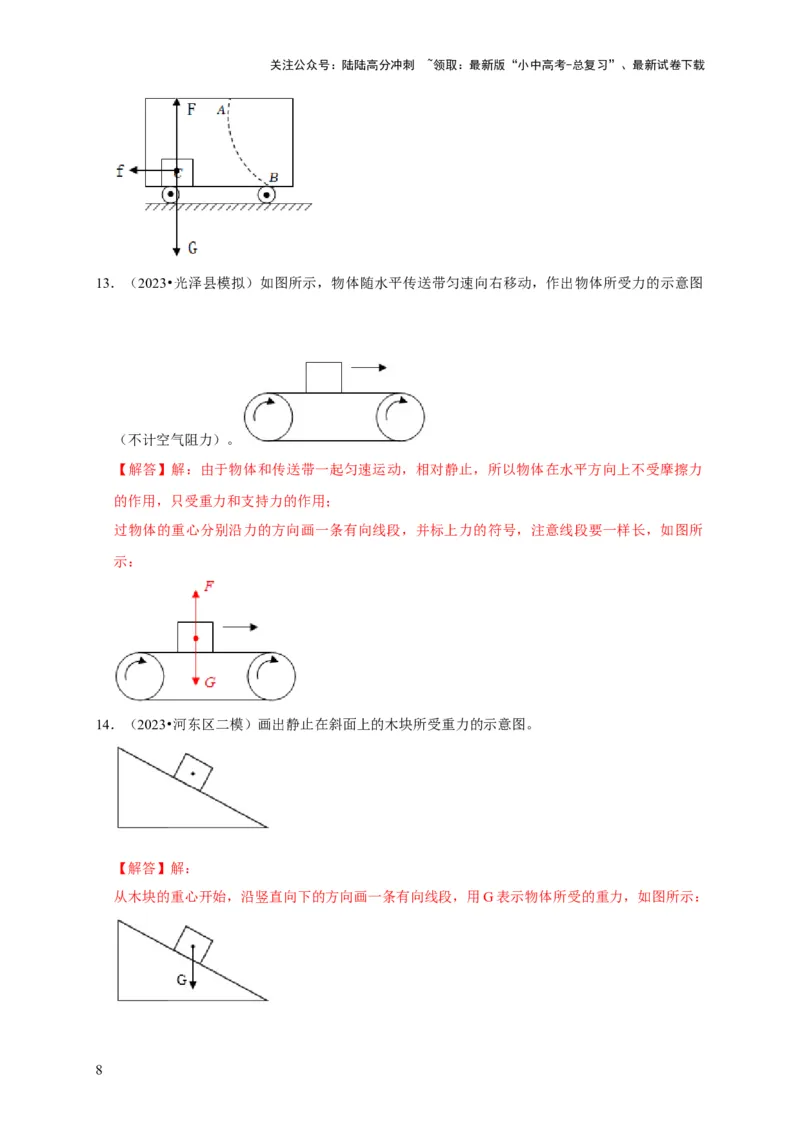

13．（2023•光泽县模拟）如图所示，物体随水平传送带匀速向右移动，作出物体所受力的示意图
（不计空气阻力）。
【解答】解：由于物体和传送带一起匀速运动，相对静止，所以物体在水平方向上不受摩擦力
的作用，只受重力和支持力的作用；
过物体的重心分别沿力的方向画一条有向线段，并标上力的符号，注意线段要一样长，如图所
示：
14．（2023•河东区二模）画出静止在斜面上的木块所受重力的示意图。
【解答】解：
从木块的重心开始，沿竖直向下的方向画一条有向线段，用G表示物体所受的重力，如图所示：
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
15．（2023•瑶海区二模）如图所示，A、B两个物体叠放在水平地面上，水平拉力F作用在物体B
上，使A、B一起向右做匀速直线运动，请作出物体A的受力示意图。（物体A的重心已给
出）
【解答】解：物块A与B一起匀速直线运动，除了受到重力、支持力的作用，由于 A相对B有
向下运动的趋势，A受到B对它沿斜面向上的摩擦力f；重力G的方向竖直向下，支持力F的方
向垂直斜面向上，三个力的作用点都画在物体A的重心，如图所示：

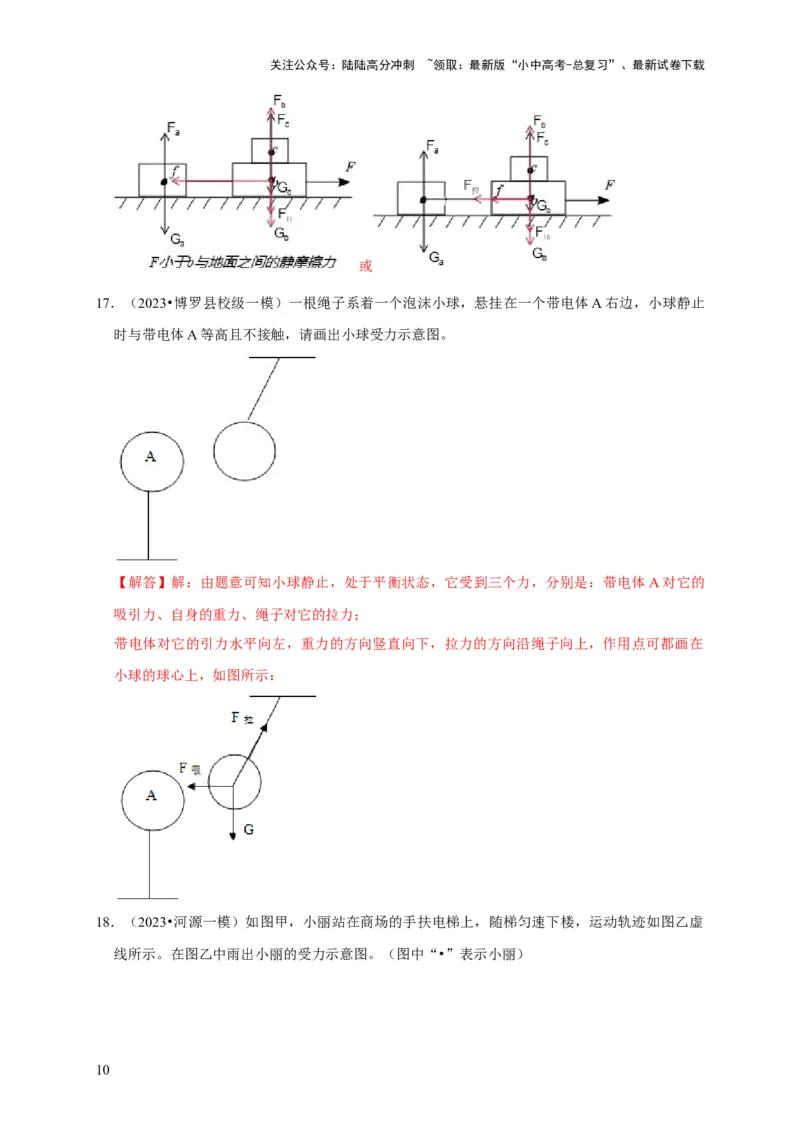

16．（2023•南安市模拟）如图，粗糙的水平地面上有两个用轻细线连接在一起的物块 a、b，另一
物块c叠放于b上，现用一个水平向右的力F拉b，但没拉动。作出图中各个物体的力的示意图。
【解答】解：以c物块为研究对象，竖直方向受到重力和支持力而平衡，水平方向c没有相对运
动趋势，所以不受摩擦力，所以c受到两个力；
以b物块为研究对象，受到重力、支持力、地面对它的摩擦力、c对它的压力、向前的拉力F，
如果F小于b与地面间的最大静摩擦力，则a和b之间的细线没有拉力，
如果F大于b与地面间的最大静摩擦力，则a和b之间的细线有拉力，所以b物块至少受到5个
力；
如果细线没有拉力，则a物块受到重力和支持力而平衡；如果细线有拉力，a物块还受到细线拉
力和摩擦力，所以a物块可能受到4个力。
根据以上分析，按照力的示意图的画法作图如下：
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
或
17．（2023•博罗县校级一模）一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止
时与带电体A等高且不接触，请画出小球受力示意图。
【解答】解：由题意可知小球静止，处于平衡状态，它受到三个力，分别是：带电体A对它的
吸引力、自身的重力、绳子对它的拉力；
带电体对它的引力水平向左，重力的方向竖直向下，拉力的方向沿绳子向上，作用点可都画在
小球的球心上，如图所示：

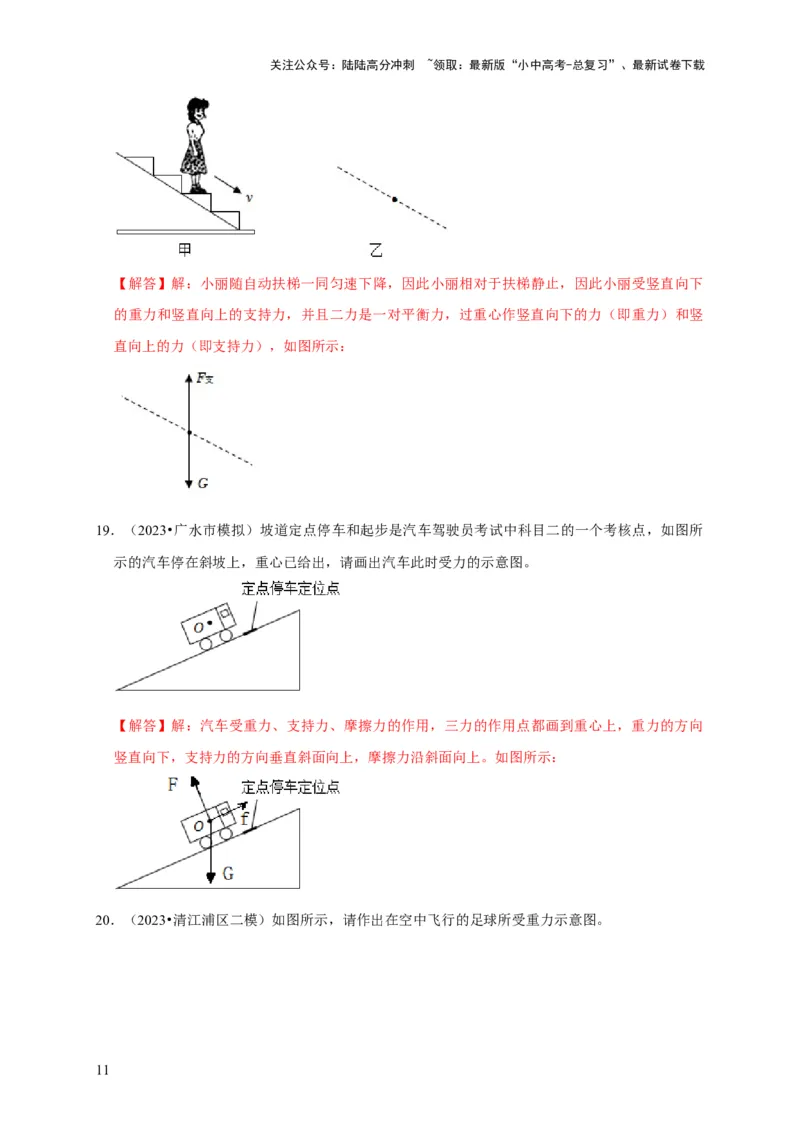

18．（2023•河源一模）如图甲，小丽站在商场的手扶电梯上，随梯匀速下楼，运动轨迹如图乙虚
线所示。在图乙中雨出小丽的受力示意图。（图中“•”表示小丽）
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【解答】解：小丽随自动扶梯一同匀速下降，因此小丽相对于扶梯静止，因此小丽受竖直向下
的重力和竖直向上的支持力，并且二力是一对平衡力，过重心作竖直向下的力（即重力）和竖
直向上的力（即支持力），如图所示：
19．（2023•广水市模拟）坡道定点停车和起步是汽车驾驶员考试中科目二的一个考核点，如图所
示的汽车停在斜坡上，重心已给出，请画出汽车此时受力的示意图。
【解答】解：汽车受重力、支持力、摩擦力的作用，三力的作用点都画到重心上，重力的方向
竖直向下，支持力的方向垂直斜面向上，摩擦力沿斜面向上。如图所示：
20．（2023•清江浦区二模）如图所示，请作出在空中飞行的足球所受重力示意图。
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【解答】解：重力的方向是竖直向下的，从足球重心O（球心）画一条带箭头的竖直向下的有
向线段，用G表示，如图所示：
21．（2023•唐河县三模）在车站广场上，常常看见人们将旅行包 B平放在拉杆箱A上，如图甲所
示。当作用在箱子上的水平推力F ＝20N时，A、B一起做匀速直线运动。将旅行包B看成一个
A
有质量的点，如图乙所示，请在图乙中画出匀速直线运动过程中B的受力示意图。
【解答】解：旅行包B随拉杆箱A一起在水平面上做匀速直线运动，此时旅行包B只受竖直向
下的重力和竖直向上的支持力，且二力大小相等，据此画出运动过程中B的受力示意图如下：
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

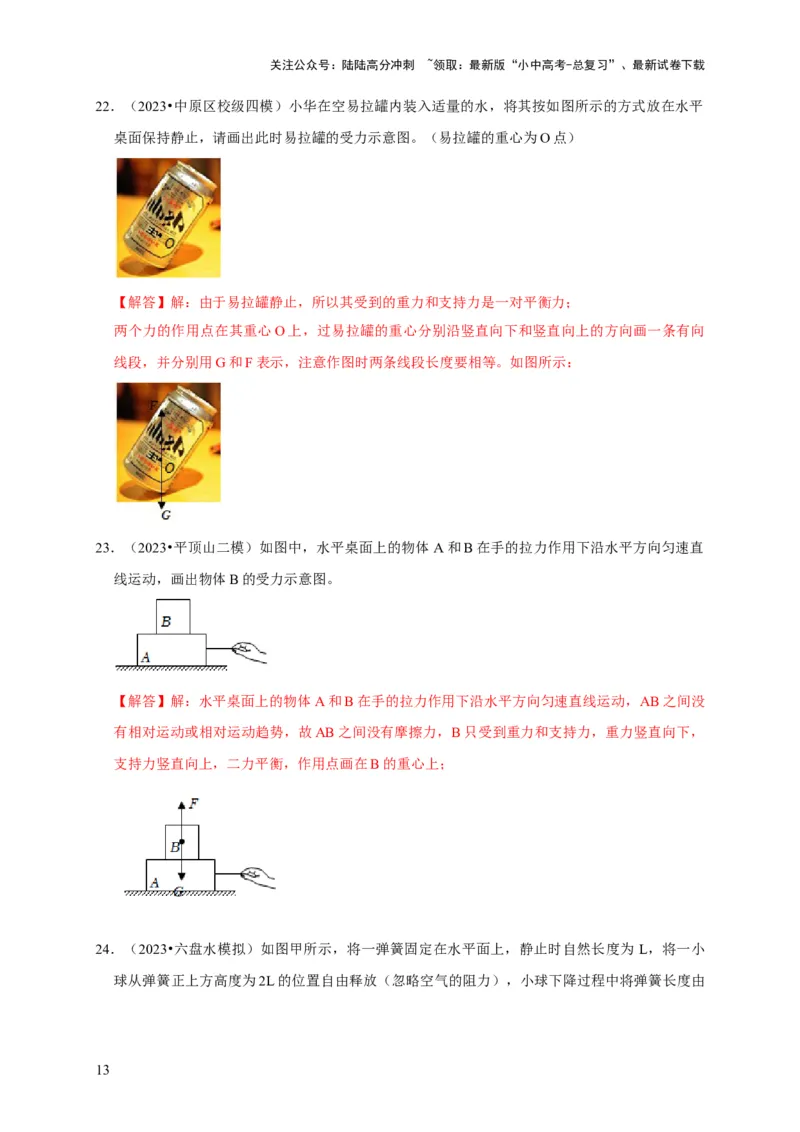

22．（2023•中原区校级四模）小华在空易拉罐内装入适量的水，将其按如图所示的方式放在水平
桌面保持静止，请画出此时易拉罐的受力示意图。（易拉罐的重心为O点）
【解答】解：由于易拉罐静止，所以其受到的重力和支持力是一对平衡力；
两个力的作用点在其重心O上，过易拉罐的重心分别沿竖直向下和竖直向上的方向画一条有向
线段，并分别用G和F表示，注意作图时两条线段长度要相等。如图所示：
23．（2023•平顶山二模）如图中，水平桌面上的物体A和B在手的拉力作用下沿水平方向匀速直
线运动，画出物体B的受力示意图。
【解答】解：水平桌面上的物体A和B在手的拉力作用下沿水平方向匀速直线运动，AB之间没
有相对运动或相对运动趋势，故AB之间没有摩擦力，B只受到重力和支持力，重力竖直向下，
支持力竖直向上，二力平衡，作用点画在B的重心上；

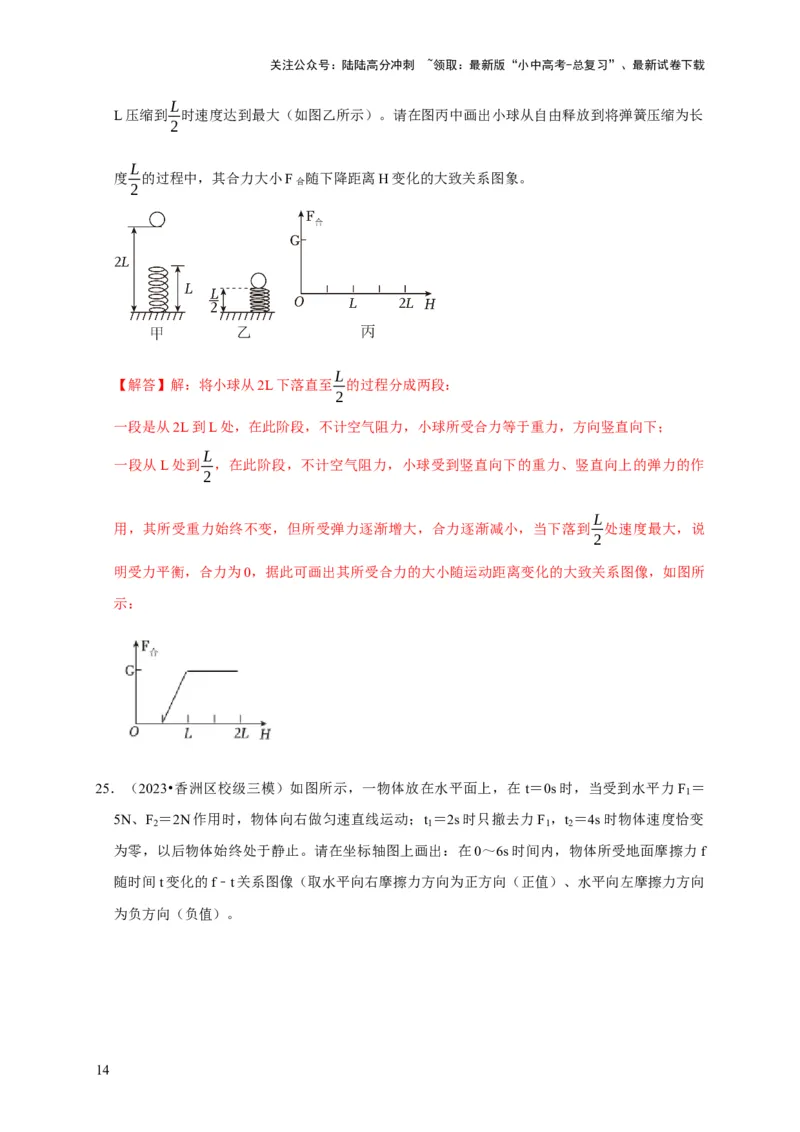

24．（2023•六盘水模拟）如图甲所示，将一弹簧固定在水平面上，静止时自然长度为 L，将一小
球从弹簧正上方高度为2L的位置自由释放（忽略空气的阻力），小球下降过程中将弹簧长度由
13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
L
L压缩到 时速度达到最大（如图乙所示）。请在图丙中画出小球从自由释放到将弹簧压缩为长
2
L
度 的过程中，其合力大小F合 随下降距离H变化的大致关系图象。
2
L
【解答】解：将小球从2L下落直至 的过程分成两段：
2
一段是从2L到L处，在此阶段，不计空气阻力，小球所受合力等于重力，方向竖直向下；
L
一段从L处到 ，在此阶段，不计空气阻力，小球受到竖直向下的重力、竖直向上的弹力的作
2
L
用，其所受重力始终不变，但所受弹力逐渐增大，合力逐渐减小，当下落到 处速度最大，说
2
明受力平衡，合力为0，据此可画出其所受合力的大小随运动距离变化的大致关系图像，如图所
示：

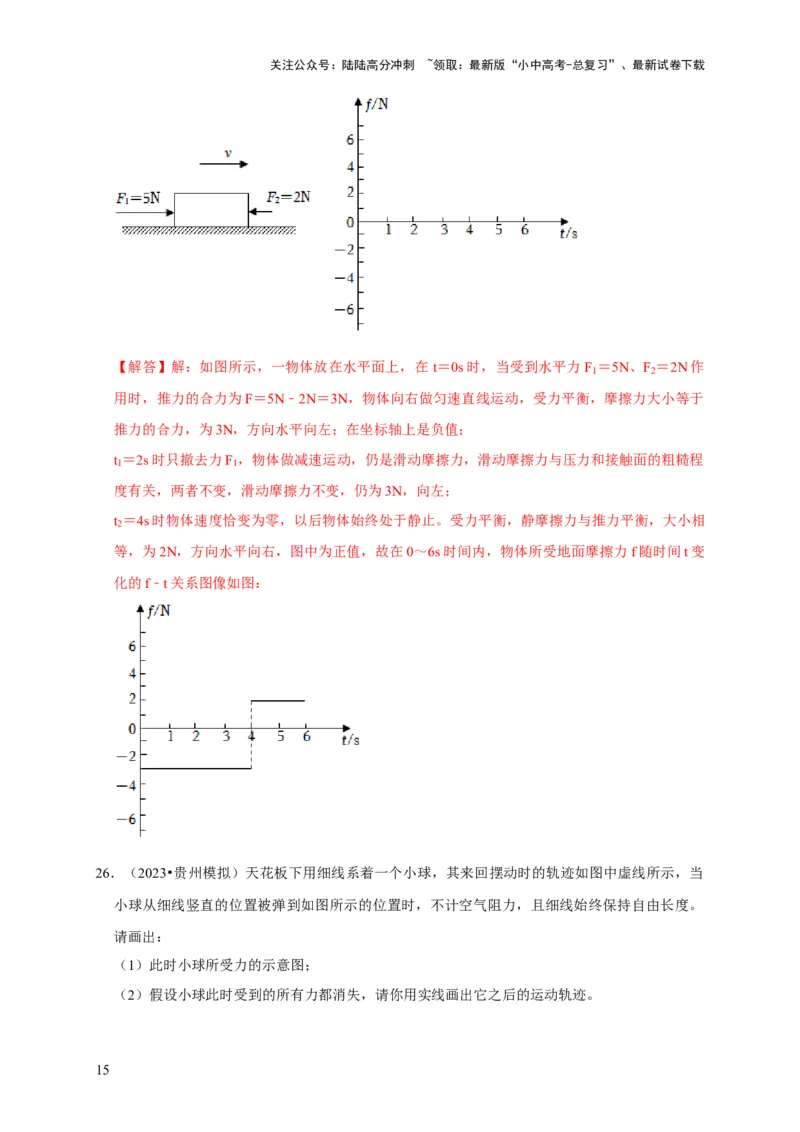

25．（2023•香洲区校级三模）如图所示，一物体放在水平面上，在 t＝0s时，当受到水平力F ＝
1
5N、F ＝2N作用时，物体向右做匀速直线运动；t ＝2s时只撤去力F ，t ＝4s时物体速度恰变
2 1 1 2
为零，以后物体始终处于静止。请在坐标轴图上画出：在0～6s时间内，物体所受地面摩擦力f
随时间t变化的f﹣t关系图像（取水平向右摩擦力方向为正方向（正值）、水平向左摩擦力方向
为负方向（负值）。
14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【解答】解：如图所示，一物体放在水平面上，在 t＝0s时，当受到水平力F ＝5N、F ＝2N作
1 2
用时，推力的合力为F＝5N﹣2N＝3N，物体向右做匀速直线运动，受力平衡，摩擦力大小等于
推力的合力，为3N，方向水平向左；在坐标轴上是负值；
t ＝2s时只撤去力F ，物体做减速运动，仍是滑动摩擦力，滑动摩擦力与压力和接触面的粗糙程
1 1
度有关，两者不变，滑动摩擦力不变，仍为3N，向左；
t ＝4s时物体速度恰变为零，以后物体始终处于静止。受力平衡，静摩擦力与推力平衡，大小相
2
等，为2N，方向水平向右，图中为正值，故在0～6s时间内，物体所受地面摩擦力f随时间t变
化的f﹣t关系图像如图：

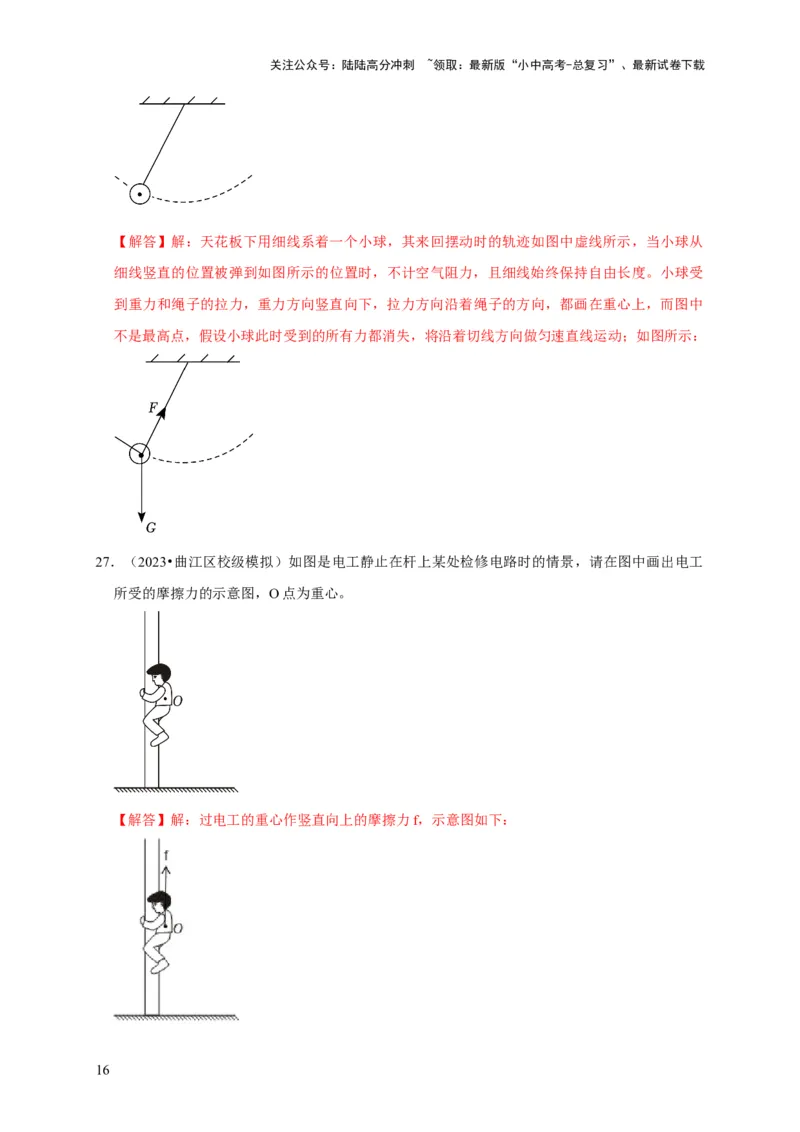

26．（2023•贵州模拟）天花板下用细线系着一个小球，其来回摆动时的轨迹如图中虚线所示，当
小球从细线竖直的位置被弹到如图所示的位置时，不计空气阻力，且细线始终保持自由长度。
请画出：
（1）此时小球所受力的示意图；
（2）假设小球此时受到的所有力都消失，请你用实线画出它之后的运动轨迹。
15关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【解答】解：天花板下用细线系着一个小球，其来回摆动时的轨迹如图中虚线所示，当小球从
细线竖直的位置被弹到如图所示的位置时，不计空气阻力，且细线始终保持自由长度。小球受
到重力和绳子的拉力，重力方向竖直向下，拉力方向沿着绳子的方向，都画在重心上，而图中
不是最高点，假设小球此时受到的所有力都消失，将沿着切线方向做匀速直线运动；如图所示：
27．（2023•曲江区校级模拟）如图是电工静止在杆上某处检修电路时的情景，请在图中画出电工
所受的摩擦力的示意图，O点为重心。
【解答】解：过电工的重心作竖直向上的摩擦力f，示意图如下：
16关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

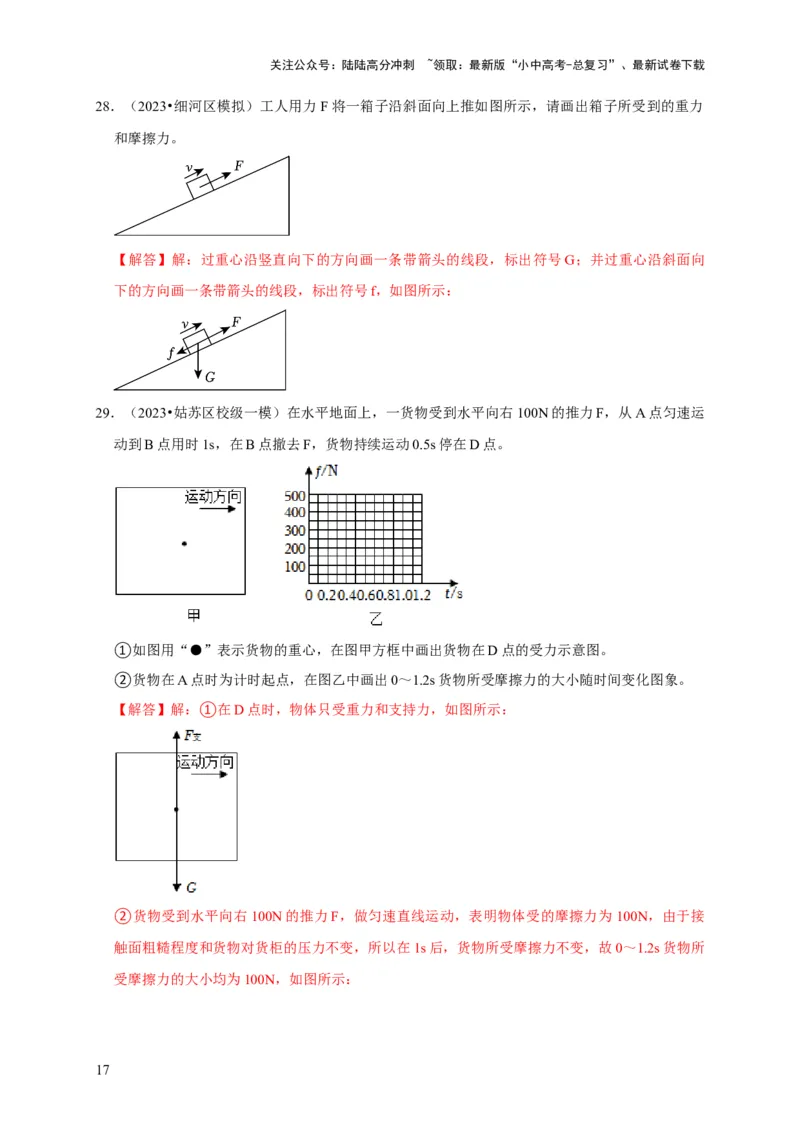

28．（2023•细河区模拟）工人用力F将一箱子沿斜面向上推如图所示，请画出箱子所受到的重力
和摩擦力。
【解答】解：过重心沿竖直向下的方向画一条带箭头的线段，标出符号G；并过重心沿斜面向
下的方向画一条带箭头的线段，标出符号f，如图所示：
29．（2023•姑苏区校级一模）在水平地面上，一货物受到水平向右100N的推力F，从A点匀速运
动到B点用时1s，在B点撤去F，货物持续运动0.5s停在D点。
①如图用“●”表示货物的重心，在图甲方框中画出货物在D点的受力示意图。
②货物在A点时为计时起点，在图乙中画出0～1.2s货物所受摩擦力的大小随时间变化图象。
【解答】解：①在D点时，物体只受重力和支持力，如图所示：
②货物受到水平向右100N的推力F，做匀速直线运动，表明物体受的摩擦力为100N，由于接
触面粗糙程度和货物对货柜的压力不变，所以在1s后，货物所受摩擦力不变，故0～1.2s货物所
受摩擦力的大小均为100N，如图所示：
17关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
故答案为：① ；②

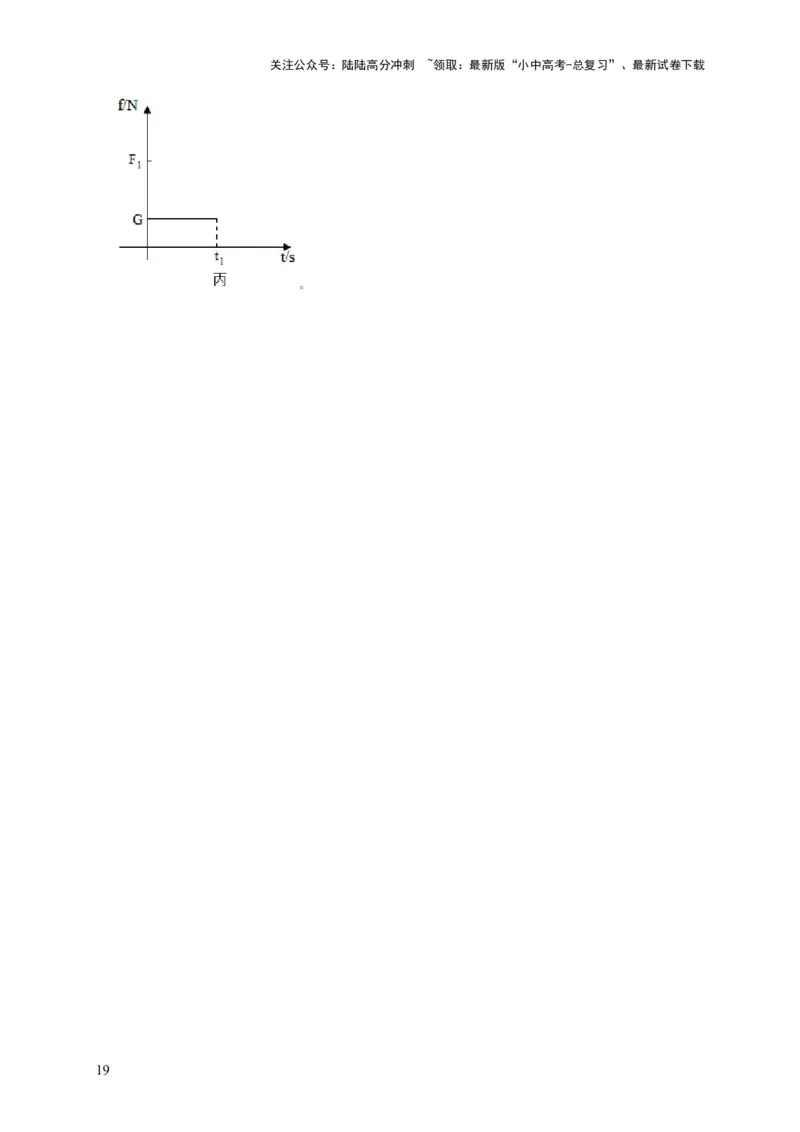

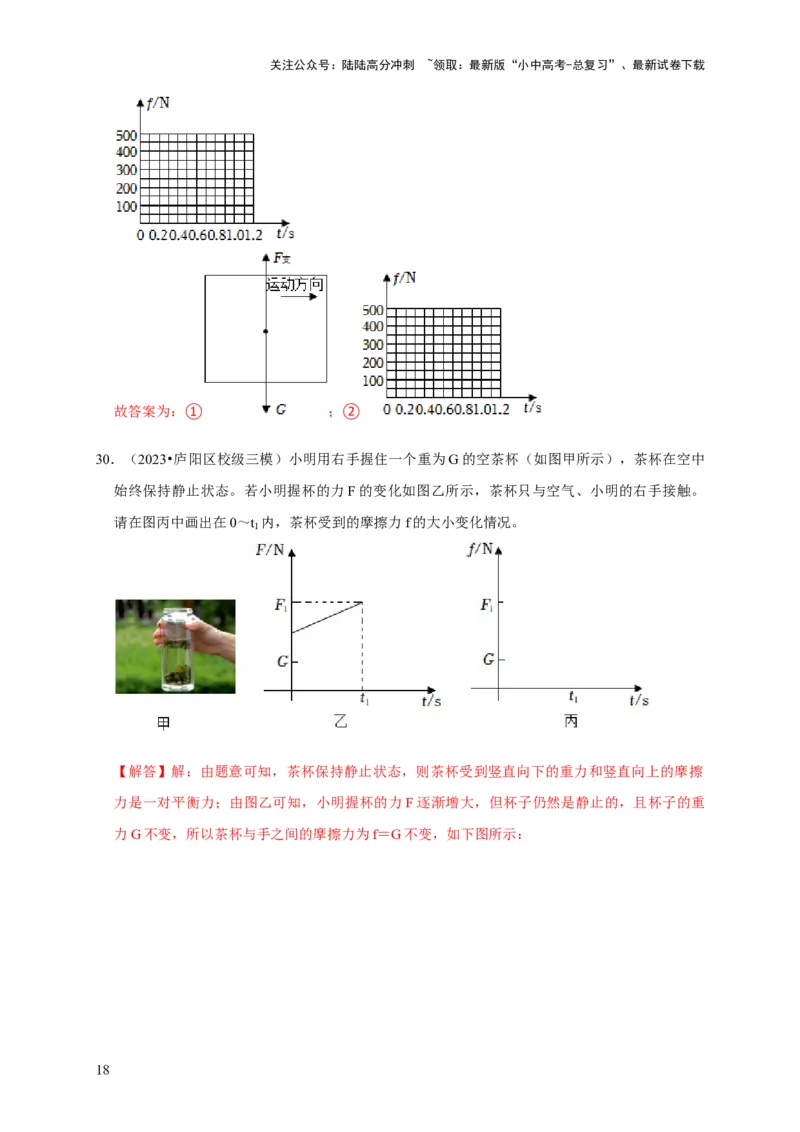

30．（2023•庐阳区校级三模）小明用右手握住一个重为G的空茶杯（如图甲所示），茶杯在空中
始终保持静止状态。若小明握杯的力F的变化如图乙所示，茶杯只与空气、小明的右手接触。
请在图丙中画出在0～t 内，茶杯受到的摩擦力f的大小变化情况。
1
【解答】解：由题意可知，茶杯保持静止状态，则茶杯受到竖直向下的重力和竖直向上的摩擦
力是一对平衡力；由图乙可知，小明握杯的力F逐渐增大，但杯子仍然是静止的，且杯子的重
力G不变，所以茶杯与手之间的摩擦力为f＝G不变，如下图所示：
18关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
。
