专题 20 磁与电
题型一：磁现象与电现象
1．下列是教材中涉及电与磁的探究实验或实验结论的情景示意图。其中实验原理或结果与电动机工作原
理相同的是（ ）
A． 奥斯特实验

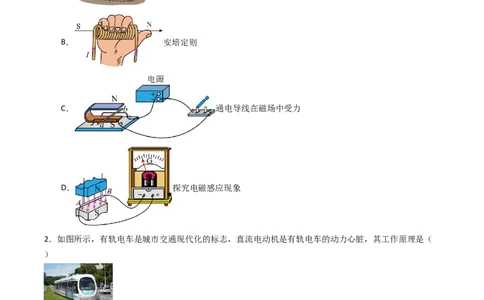

B． 安培定则
C． 通电导线在磁场中受力
D． 探究电磁感应现象
2．如图所示，有轨电车是城市交通现代化的标志，直流电动机是有轨电车的动力心脏，其工作原理是（
）
A． B．
C． D．3．对下列与电磁现象有关的四幅图的分析正确的是（ ）
A．图甲：闭合开关后，通电螺线管右端是S极
B．图乙：利用磁场可以产生电流
C．图丙：只要导体在磁场中运动，就会产生感应电流
D．图丁：该装置可用来研究发电机的工作原理

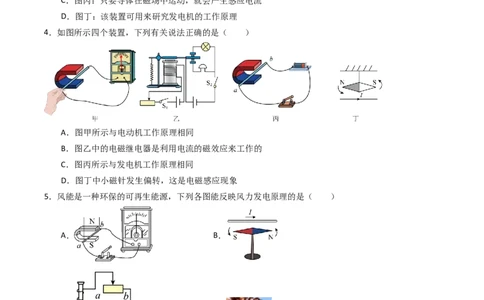

4．如图所示四个装置，下列有关说法正确的是（ ）
A．图甲所示与电动机工作原理相同
B．图乙中的电磁继电器是利用电流的磁效应来工作的
C．图丙所示与发电机工作原理相同
D．图丁中小磁针发生偏转，这是电磁感应现象
5．风能是一种环保的可再生能源，下列各图能反映风力发电原理的是（ ）
A． B．
C． D．
6．下列描述的物理情景中，与电动机原理相同的是（ ）A． B．
C． D．

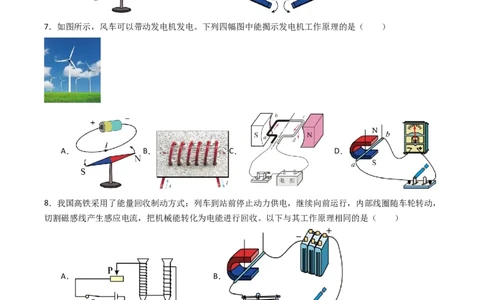

7．如图所示，风车可以带动发电机发电。下列四幅图中能揭示发电机工作原理的是（ ）
A． B． C． D．
8．我国高铁采用了能量回收制动方式：列车到站前停止动力供电，继续向前运行，内部线圈随车轮转动，
切割磁感线产生感应电流，把机械能转化为电能进行回收。以下与其工作原理相同的是（ ）
A． B．
C． D．
9．下列实验与动圈式话筒工作原理对应的是（ ）A． B． C． D．
10．株洲时代大道两旁的路灯杆上装有风力发电机，下列装置能反映其基本原理的是（ ）
A． B． C． D．

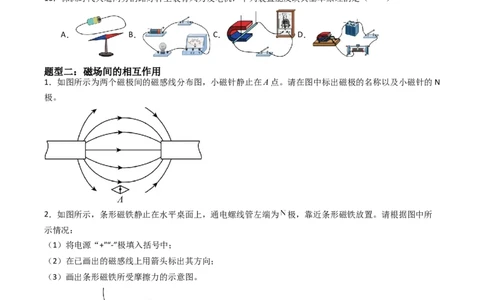

题型二：磁场间的相互作用
1．如图所示为两个磁极间的磁感线分布图，小磁针静止在A点。请在图中标出磁极的名称以及小磁针的N
极。
2．如图所示，条形磁铁静止在水平桌面上，通电螺线管左端为 极，靠近条形磁铁放置。请根据图中所
示情况：
（1）将电源“+”“-”极填入括号中；
（2）在已画出的磁感线上用箭头标出其方向；
（3）画出条形磁铁所受摩擦力的示意图。
3．小磁针静止时的指向如图所示，请在图中的括号内标出电磁铁右端的极性，在导线上a点标出电流的方
向。4．闭合开关S后，电磁铁有磁性，小磁针静止在如图所示的位置。请在图中标出：
（1）电源的极性（用“+”或“-”表示）；
（2）电磁铁的磁极（用“N”或“S”表示）；
（3）磁感线的方向。
5．如图所示是未完成连接的电路，请用笔画线代替导线将电路连接完整。要求：标出闭合开关后图中小
磁针静止时左端磁极名称，滑动变阻器滑片向左端移动，通电螺线管的磁性增强，导线不能交叉。
6．闭合开关S后，在通电螺线管和条形磁铁的共同作用下，小磁针静止在图示位置。请在图中标出小磁针
的N极和A点的磁感线方向。
7．闭合开关，小磁针静止在螺线管左侧，在图中括号内标出电源“+”或“-”极，并用箭头标出图中磁感线
方向。8．如图所示，在螺线管旁悬挂一条形磁体。闭合开关后，条形磁体向左偏。请在括号内标出：
（1）通电螺线管的“N”或“S”极；
（2）电源的“+”或“-”极。
9．在图中请根据磁感线的方向在图中两个虚线框内分别标出小磁针和电源的极性。
10．条形磁体的磁感线如图所示，小磁针处于静止状态.请在图中标出：①磁感线 点处的磁场方向；②小
磁针的 极。
11．通电螺线管左侧放一条形磁体，闭合开关后，小磁针静止在如图所示的位置。请标出：（1）电源右
侧的极性（用“+”或“-”表示）；（2）a点磁感线方向；（3）小磁针静止时右端的磁极（用“N”或“S”表
示）。
